Как сделать водопровод из полипропиленовых труб

Инструменты для сварки полипропиленовых трубопроводов

Соединение труб и фитингов из полипропилена называется сваркой (или пайкой, что неверно). Процесс идет по законам диффузии материалов, при нагреве деталей до состояния плавления. Детали связываются друг с другом на молекулярном уровне, образуя прочное, монолитное соединение.

Для работы мастеру понадобятся следующие инструменты:

1. Маркер или карандаш для разметки стен и нанесения отметок на трубы и фитинги.
2. Рулетку, уголок для измерений.
3. Раствор для обезжиривания деталей, ножик для удаления заусениц на местах среза.
4. Что-то одно для резки труб: труборез для пластика, специальные ножницы, ножовка по металлу или болгарка. Любым, из перечисленных инструментов, можно резать полипропиленовые трубы при монтаже.
5. Для работы с армированными трубами понадобится специальное устройство – шейвер или торцеватель. Им снимают металлический слой перед сваркой.
6. Специальный сварочный агрегат для полипропиленовых материалов с тефлоновыми насадками нужного диаметра.

Алгоритм сварки полипропиленовых труб

1. Сварочный аппарат не выключают из сети на протяжении всего выполнения монтажа.
2. Рабочая температура сварки полипропилена 260 градусов.
3. Приступать к сварке следует не раньше, чем через 5 минут после окончательного нагрева сварочного аппарата.
4. Нагревание фитинга и конца трубы идет одновременно, соединять детали следует одним движением нажима без прокручивания или шатания.
5. Во время нагрева детали должны быть неподвижны.
6. Перегрев ведет к запаиванию внутреннего отверстия.
7. Фиксация деталей должна быть достаточной для остывания.

Проверять, как работает смонтированный трубопровод, можно не раньше, чем через 2 часа после окончания работ.

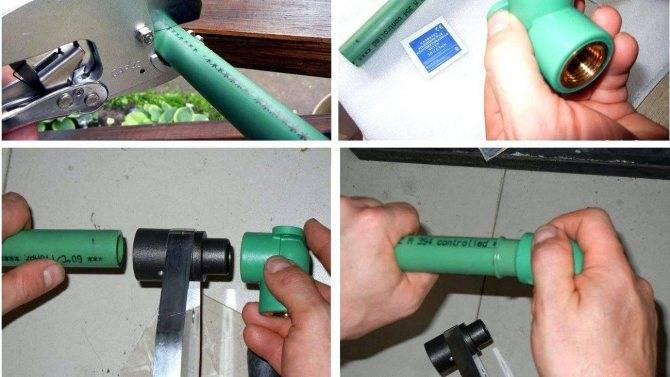

Пошаговая инструкция сварки ПП труб

Установка полипропиленовых труб в квартире выполняется в несколько этапов. Чтобы предотвратить неправильные действия и сделать качественную разводку, нужно придерживаться последовательности действий.

Шаг 1 обрезка труб

Обрезать ППР на монтаж водопровода в квартире своими руками нужно с помощью трубореза. Инструмент обладает широким основанием и может точно держать заданный угол во время резки. Если получится скос, это уменьшит проход фитинга или создаст наплыв.

Шаг 2 обработка трубы и формирование фаски

Завершив обрезку ППР на монтаж трубопроводов, нужно переходить к следующему этапу – обработке трубы и формированию фаски. Такие процедуры выполняются с помощью специальных калибраторов или насадок на электрический инструмент. Два варианта оснащаются режущими элементами, которые создают фаску с базовыми характеристиками.

• Чтобы образовался срез, необходимо надеть трубу на калибрующее устройство и сделать несколько вращений вокруг оси.
• Если конструкция имеет защитное покрытие из фольги, нужно снять его шейвером. Приспособление выполнено в форме цилиндра и предназначается для одного диаметра.

После завершения формирующих мероприятий остается провести зачистку деталей.

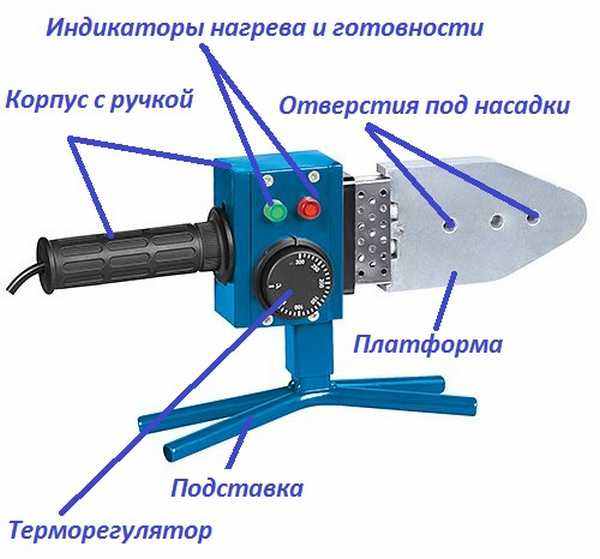

Шаг 3 подготовка паяльника

Следующие работы по прокладке трубопровода из полипропилена подразумевают подготовку паяльного оборудования. Пайка ППР на монтаж производится при температуре 260-280°C, однако начинающим монтажникам лучше применять безрегулировочные модели паяльников с рабочим режимом в 260°C. Перед запуском инструмента следует оснастить утюг дорном и гильзой – специальными насадками, – а потом поместить на специальное основание.

Число свариваемых изделий за временной промежуток определяется мощностью оборудования. Однако монтировать коммуникации в домашних условиях можно 800-ваттными приборами.

Если паяльник будет прогрет до нужного значения, на нем появится индикатор зеленого цвета.

Шаг 4 нагрев и соединение деталей

Правила монтажа полипропиленовых конструкций предусматривают использование средств индивидуальной защиты. Они включают в себя резиновые перчатки, которые защитят руки от повреждений при работе с горячим инструментом.

Чтобы прогреть трубу, необходимо применить специальные насадки. Глубина пайки регулируется с помощью маркера – им наносится отметка на трубе, которая будет служить в качестве ориентира при установке изделий.

Существует таблица, в которой отображена продолжительность нагрева и охлаждения припайки конструкций с учетом их толщины. Еще нужно учитывать, что продолжительность процесса будет увеличена на 1-2 секунды при выполнении работ в холодной среде.

Когда детали будут прогреты, их нужно соединить друг с другом, руководствуясь нанесенной маркировкой. Нельзя допускать, чтобы детали поворачивались. Отклонения от нормы возможны только в течение короткого времени. Дальше все ошибки начнут ухудшать качество пайки.

Завершив соединение деталей, следует подождать пару минут, чтобы ПП окончательно остыл. Время этого периода указывается в таблице.

Еще следует оценить свойства внутреннего шва и удостовериться, что наплыв не мешает проходу. Если упустить этот момент, придется повторно спаивать детали.

Для предотвращения ошибок необходимо владеть некоторыми навыками и сведениями о монтаже.

Важные нюансы установки

Соединение ПП труб выполняется с помощью резьбовых/нерезьбовых фитингов. В свою очередь, изделия с резьбой могут быть:

• неразъемными;
• разъемными.

Стоит заметить, что на монтаж влияют в первую очередь эксплуатационные условия.

1. Все полипропиленовые детали должны быть защищены от огня.

2. В случае врезки водомера или накопительного бака желательно взять разъемные резьбовые элементы. Вместе с тем неразъемное соединение приемлемо лишь для гибких шлангов.

3. Использование деформированных или грязных соединительных элементов категорически запрещено! Равно как самостоятельная нарезка резьбы.
4. При соединении ровных участков или перехода трубопровода на иной диаметр используются муфты.
5. Для поворотов используются специальные угольники, недопустим перегиб труб.
6. Для разветвлений магистрали применяются тройники.

После ознакомления со всей необходимой информацией можно приступать к работе.

Проверка работ, сделанных своими руками

Сначала новая водопроводная система проверяется на наличие течи холодной водой. Если после открытия крана вода капает или подтекает, то следует подтянуть резьбу, проверить качественно ли намотана лента и имеются ли уплотнительные прокладки.

Вторую проверку следует делать горячей водой. Чаще всего течь может быть в гибких трубах, поэтому они осматриваются более тщательно.

При условии грамотного монтажа своими руками полипропиленовых труб, можно существенно сэкономить

Главное – внимание и соблюдение всех правил, ознакомиться с которыми можно, посмотрев видео урок

https://youtube.com/watch?v=HOxBtTVKmFM

Post Views: 116

Варианты разводки

Существует два варианта: последовательная и параллельная (коллекторная) системы разводки. Каждая имеет свои плюсы и минусы.

Последовательная разводка

Ее еще называют тройниковой системой. В данном случае монтаж полипропиленовых труб своими руками осуществляется от центральной магистрали к точкам потребления воды. От одного основного стояка, на котором имеется вводное запорное устройство, отходят два трубопровода: для горячей и холодной воды. Отводы ко всем точкам водопотребления от них организуются с помощью тройников.

Тройниковая разводка водопровода

Параллельная разводка

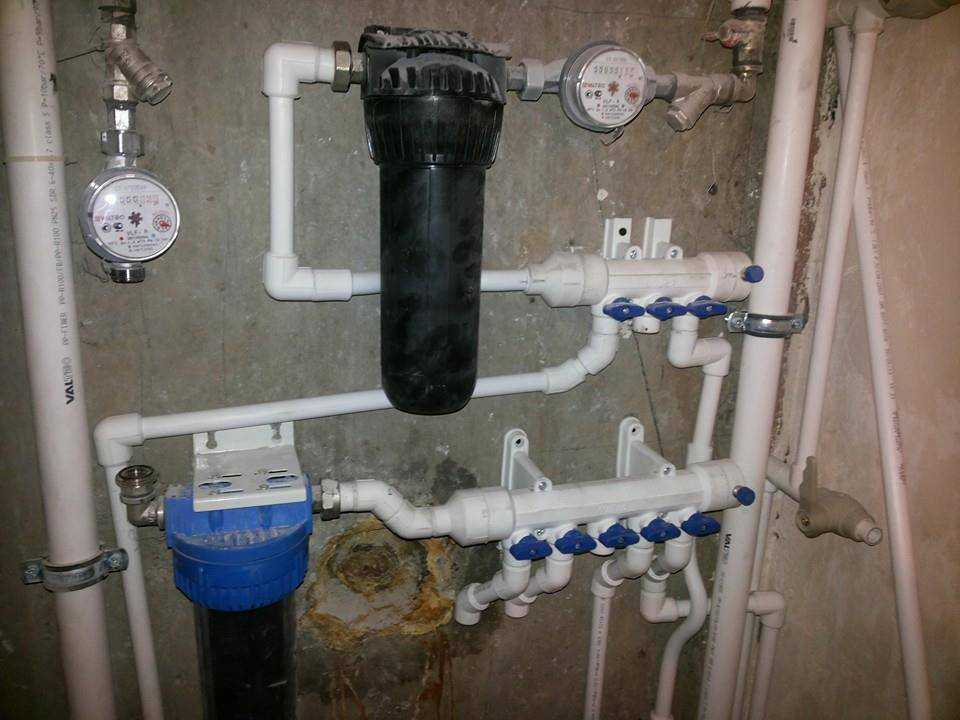

В данной системе необходимо наличие коллектора, имеющего один ввод и определенное количество выводов, соответствующее числу точек потребления воды. Каждый трубопровод выводится индивидуально.

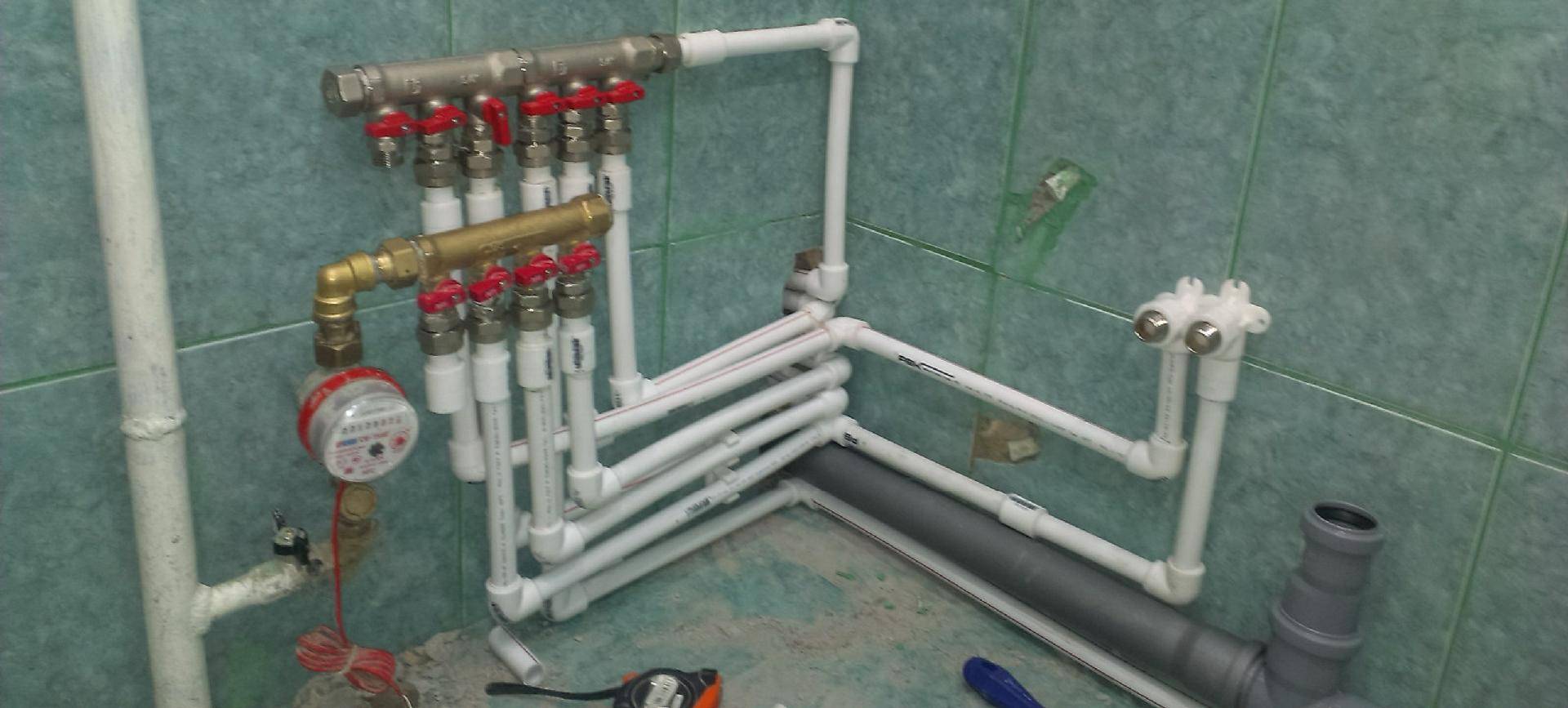

Пример коллекторной разводки водопровода

• Преимущества: отпадает необходимость отключения всей системы при ремонте или обслуживании одного участка. В случае перепада давления все имеющиеся приборы и точки потребления получают абсолютно равное количество воды.
• Недостатки: трудоемкий процесс, высокая стоимость, достаточно большое число разводок.

Демонтаж старого водопровода

Демонтаж старого водопровода

Первый этап. Сначала нужно перекрыть воду, используя клапан возле стояка. В случае, если стояки тоже будут меняться, то потребуется отключение воды в подвале с предварительным согласованием в ЖЭКе. Кроме того, нужно проинформировать соседей о точном сроке проведения работ.

Второй этап. Далее старые трубы срезаются болгаркой примерно в полуметре от пола и потолка – это упростит установку. Каждый срез должен быть строго перпендикулярным, в противном случае не получится нарезать резьбу.

Третий этап. Участок магистрали, находящийся в плите, необходимо расшатать, после чего выбить кувалдой. При необходимости используется перфоратор.

Четвертый этап. В конце нужно срезать все крепежные элементы старой магистрали – дюбели, металлические скобы и т. д.

4 этап. Монтаж нового водопровода

Пример выполнения сварки трубы с фитингом на стенде

Итак, приступаем к самой интересной части всей этой «эпопеи». Заранее подготовьте все необходимые инструменты, запаситесь удлинителем(если он может пригодиться) и конечно же терпением. Монтаж водопровода удобнее всего выполнять вдвоем с напарником. Но если привлечь к работе в доме не кого, вполне можно справиться и своими силами.

На втором этапе этой статьи мы определились, что лучший вариант для водопровода — пластиковые трубы, которые придется соединять при помощи специального аппарата для сварки пластиковых труб(утюга).

1. Для начала нарежьте пвх трубы для начального этапа сборки водопровода и подготовьте необходимые фитинги и краны. Монтаж водопровода стоит начинать «от стояка».

Очень важно учесть при нарезке труб, что какая-то часть трубы будет вставляться в фитинг(удлинитель или уголок). Поэтому заранее, при помощи линейки измерьте насколько труба входит в фитинг и с учетом этого отрезайте трубу(обычно это 4-5 мм)

Тут действует основное правило домашних мастеров — «Семь раз отмерь один раз отрежь». Спешка может привести к отклонению размеров от плана.

Сварка пластиковых труб «утюжком»

Тщательно ознакомьтесь с инструкцией к вашему сварочному аппарату(утюжку), т.к. некоторые особенности каждого из них могут отличаться. Соберите аппарат согласно инструкции, установите насадку нужного размера(в зависимости от диаметра используемых труб).

Для тех, кто не любит читать инструкции, мы подготовили видео:

2. Зачистите концы свариваемых труб от грязи и стружки(если резали трубу ножовкой по металлу). Срез должен быть ровным и чистым.

3. В инструкции к вашему сварочному аппарату уточните, в течение какого времени нужно нагревать соединительные части, и когда все станет понятно включайте аппарат.

4. Обязательно оденьте термозащитные перчатки(обычно они есть в комплекте со сварочным аппаратом), т.к. малейшее прикосновение голыми руками к «утюжку» даст сильный ожог.

5. Когда «утюжог» нагреется до нужной температуры(обычно на это укажет индикатор), в одну руку берите трубу, а в другую фитинг. Одновременно с двух сторон вставляйте трубу и фитинг в разогретую насадку почти до упора(оставьте пару миллиметров) и выдерживайте необходимое время. Время может отличаться в зависимости от мощности «утюжка» или диаметра полиэтиеновой трубы. Обычно нужно держать от 5-ти для 25-ти секунд.

6

Когда пройдет обозначенное время и пластиковые части достаточно нагреются, аккуратно вынимайте трубу и фитинг из насадки и сразу же осторожно вставляйте трубу в разогретое отверстие фитинга. Старайтесь сделать это как можно ровнее

Подержите в таком положении трубу и фитинг 5-10 секунд, чтобы пластик успел «схватиться»

 Тут важно отметить, что если фитинг выполнен «углом», учитывайте во время сваривания в какую сторону  у вас будет смотреть угол

Сварка пластиковых труб прошла успешно. Такое соединение не протекает, просто потому что оно сварено и стало единым целым.

Так, двигаясь от начала стояка до конечных сантехнических приборов или кранов производите соединения труб при помощи фитингов

Не спешите, важно чтобы соединение хорошо сварилось и было ровным. Смонтировать такую систему водопровода своими руками довольно просто и одновременно надежно

Если вы заранее продумали дизайн ванной комнаты с фото и подробной сметой, заранее стоит позаботиться о том, чтобы скрыть водопроводные трубы за гипсокартоновыми стенами или в специальных коробах. Таким образом дизайн-проект не будет нарушен белыми и довольно приметными для человеческого глаза трубами.

Вот таким образом и происходит монтаж труб водопровода в ванной комнате. Хотя эту инструкцию можно использовать для любых других целей, к примеру монтажа отопительной системы.

Как самому монтировать водопровод

монтаж водопровода из полипропилена

Монтаж трубопроводов из полипропилена лучше делать вдвоем с напарником, особенно на труднодоступных участках. Если напарника нет, можно сделать работу одному, но отдельные составные части водопровода заранее предварительно подготовить.

Монтаж водопровода в квартире начинают от стояка, в частных домах – от основного коллективного водопровода или колодца с водой. Трубы в квартире можно скрыть в подготовленных углублениях в штукатурке, или закрепить на стене при помощи клипс соответствующего диаметра, а затем закрыть коробом из гипсокартона.

Нарезка элементов

Нарезают полипропиленовые трубы для начальной сборки, готовят фитинги и краны. Режут их специальными ножницами строго перпендикулярно. При нарезке надо учитывать, что часть трубы будет вставлена в фитинг (уголок или удлинитель). Поэтому следует заранее замерить, на какое расстояние она войдет в фитинг. Основное правило на этом этапе – все тщательно промерять и только после этого отрезать. Если нет ножниц, можно резать трубы аккуратно ножовкой по металлу.

Длина области сварки тем больше, чем больше диаметр труб: для диаметра 25 мм ширина сварочного шва 16 мм, для 20мм — 14мм соответственно.

Зачистка элементов соединений

Отрезанные ножовкой или ножницами трубы очищают от пыли, грязи, опилок. Для лучшего качества сварки желательно обезжирить свариваемые участки спиртом или другим растворителем . Если это не сделать, на месте сварки могут быть микроскопические дефекты, которые потом приведут к протечкам на стыках.

Армированные трубы на размер сварочного шва очищают шейвером или острым ножом от армирующего слоя фольги и остатков клея. С торца нужно снять фаску (обновить его).

Сварка элементов

Сварка полипропилена производится при помощи специального паяльника с терморегулятором, температура паяльника 260° С. По диаметру трубы и фитинга подбирают насадку и вставляют ее в паяльник. Когда индикатор покажет, что паяльник нагрелся и готов к работе, в одну руку следует взять фитинг, а в другую трубу. Одновременно с одной стороны насадки вставить трубу, с другой стороны надеть на насадку фитинг до упора и выдержать необходимое время. Время нагрева соединений строго определено. Обычно для диаметра 25 мм оно равно 7 сек, для 20 мм — 6 сек.

После того, как оба элемента прогреются, их снимают с насадки, быстро вставляют трубу в фитинг. Через 5–10 секунд — пластик сплавится. Вращать их при этом нельзя. Надо стараться сразу же вставить нужным образом.

Такое соединение не будет протекать, ток как оно сплавилось и стало одним целым. Так постепенно соединяют трубы, начиная от стояков до конечных сантехнических устройств и кранов. Монтаж труб из полипропилена следует делать не спеша

Очень важно сразу быстро и правильно соединять свариваемые элементы соосно. Ошибки исправляют путем вырезания участка и установки нового элемента на муфтах. Хорошо сваренное соединение не должно отличаться от трубы, должен получиться полипропиленовый монолит

Хорошо сваренное соединение не должно отличаться от трубы, должен получиться полипропиленовый монолит.

Водопровод в загородном доме или на дачном участке монтируют аналогичным образом. При сезонном использовании водопровода трубы можно не заглублять в траншеи на глубину промерзания почвы и не теплоизолировать дополнительно. Сварка элементов трубопровода производится так же.

Если выбирать, какие материалы лучше всего подойдут для монтажа систем водоснабжения по соотношению цена/качество и долговечность, то в квартире многоквартирного дома идеальным вариантом будет полипропилен или металлопластик для водопровода, в загородном или дачном доме с сезонным использованием наиболее подходящим будет неармированный полипропилен.

Видео инструкция по сварке полипропиленовых труб:

https://youtube.com/watch?v=3NQ6eyjoFqk

Как соединить полипропиленовые трубы?

Для соединения отрезков труб из полипропилена используется пайка. Она выполняется при помощи специального паяльника. Пользоваться таким устройством несложно. Этому может очень быстро научиться любой, даже самый неопытный сантехник.

Процесс пайки выглядит следующим образом. Сначала нужно подготовить детали, которые следует спаять. Для этого на стене намечаются участки крепления труб.

После чего при помощи уровня проверяется правильность наметки, затем на стену устанавливаются так называемые клипсы или крепежные опоры. Затем нужно отмерить куски трубы, которые нужно будет соединить, после чего отрезать их резаком или специальными ножницами.

Теперь можно приступать к пайке. Сначала нужно выбрать насадку на паяльник. В комплекте с устройством идет несколько таких элементов.

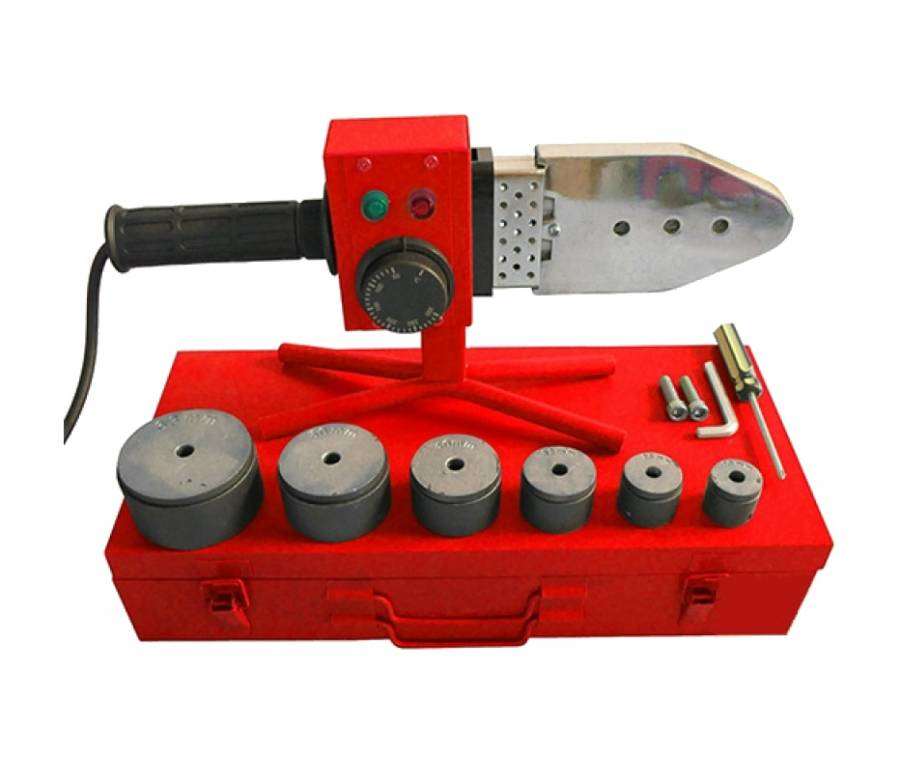

Паяльник для монтажа полипропиленовых труб можно взять в аренду. В комплекте с ним идут и насадки для разных диаметров труб и фитингов

Они различаются диаметром рабочей поверхности. Подбирается насадка в соответствии с сечением трубы и фитинга. Деталь устанавливается на место и включается паяльник. На корпусе устройства обязательно присутствует регулятор температуры, при помощи которого можно контролировать разогрев насадок.

Для работы с полипропиленом рекомендуется выбирать диапазон 250-270ºС.

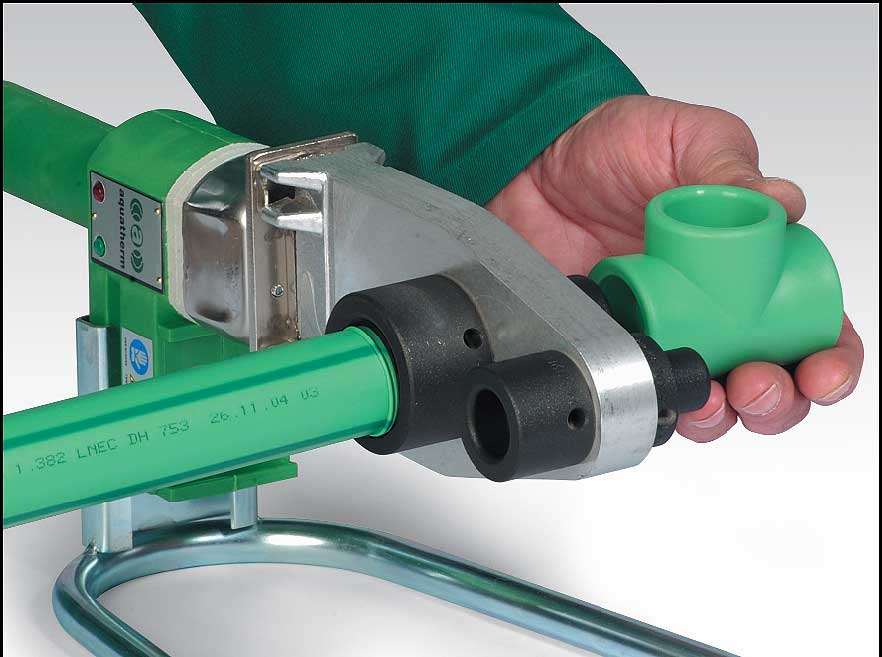

Фитинг и трубу надевают на соответствующие разогретые насадки паяльника и греют примерно 5-10 секунд. Это зависит от диаметра элементов. Чем он больше, тем время разогрева, соответственно, длиннее.

После того, как детали прогреются, их снимают с насадок и немедленно прижимают друг к другу. При этом нельзя производить скручивающее движение. Элементы не вращают, а придавливают один к другому.

В таком положении их удерживают примерно полминуты. За это время пластик успеет застыть и можно будет убрать руки. После полного остывания полипропилена образуется прочное монолитное соединение двух узлов.

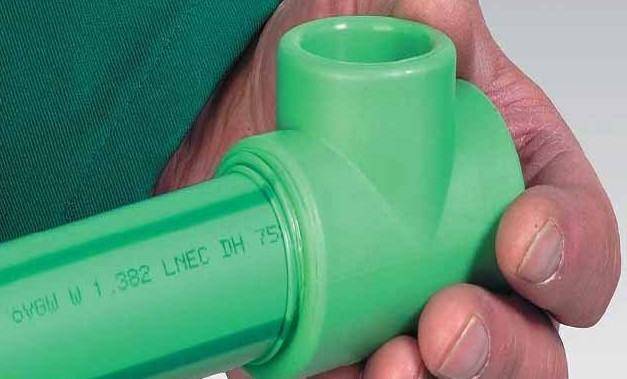

Признак качественно выполненной работы – равномерный буртик, который виден по всей окружности трубы. Он есть и внутри фитинга, просто там его не удается увидеть.

Детали разогреваются до нужной температуры на насадках паяльника, после чего крепко прижимаются одна к другой

Буртик образуется при разогреве детали. Если он равномерный, значит разогрев происходил нормально. При неравномерном прогреве деталей высота буртика будет разной. Там, где она меньше всего, впоследствии вероятно появление течи.

Важный момент – качество насадок для паяльника. Они покрываются тефлоном, чтобы к ним не прилипал пластик. В процессе работы слой тефлона истончается и даже пропадает.

Специалисты настоятельно не рекомендуют пользоваться насадками, частично покрытыми антипригарным покрытием. Связано это с тем, что при разогреве пластик обязательно прилипнет к тем участкам насадок, которые не покрыты тефлоном.

Это не значит, что деталь невозможно будет снять с насадки. Она прекрасно снимется, но вот соединение будет некачественным. Очень велика вероятность того, что там, где элемент прилип к насадке, впоследствии появится течь.

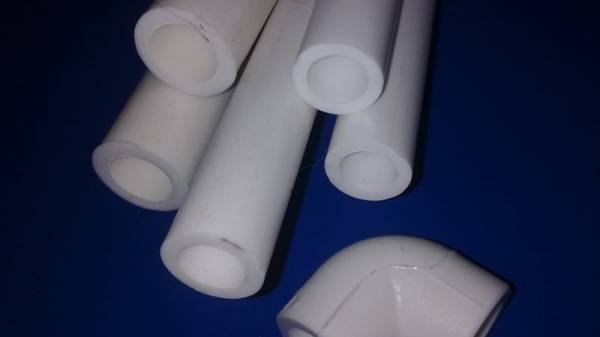

О материале полипропилен

Производство полипропиленовых труб значительно возросло в последние годы и обогнало такие виды материалов, как поливинилхлорид и полиэтилен. Этот современный материал является синтезированным полимером из класса полиолефинов. Полипропилен создается в результате полимеризации под действием катализаторов, на выходе получают жесткий материал, который не пропускает влагу и электричество.

Полипропилен не реагирует на действие кислот, щелочей и солей, его можно растворить при очень высоких температурах только в эфире или бензоле.

Трубы из этого материала нашли применение не только для водопровода, из них делают теплые полы и отопление, так как они способны выдержать поток горячей воды до 95º. Более того, из них выполняют каркас легкой и прочной мебели для дачи и садовых участков. У нас в стране вода в централизованном водопроводе имеет средние температурные показатели, что позволяет оценить максимальный срок службы такой системы в 55–65 лет.

Важно, что современные потребители желают получить высокое качество труб по минимальным ценам. Такое стало возможным, благодаря появлению на сантехническом рынке этого чудесного полипропилена

Из полипропилена прокладывают водопроводы в собственных домах, общественных офисах, его смело можно заделывать в стену и не бояться порчи. Специальные фитинги позволяют создать единую систему без протечек. Во внутреннем пространстве трубы, благодаря исключительным свойствам полипропиленового материала, никогда не смогут образоваться заторы и наслоения солей. Это позволит долгие годы иметь хороший напор воды.

Преимущества полипропилена

Стальные трубы в системах отопления, горячего и холодного водоснабжения (ГВС и ХВС) рано или поздно приходится менять.

Те, кому доводилось видеть вырезанные участки трубопровода, наверняка обращали внимание на толщину образующегося на внутренних стенках солевого нароста, из-за которого пропускная способность труб сокращается в несколько раз. Столь же губительной является ржавчина, превращающая прочный металл с течением времени в бесполезную труху

Столь же губительной является ржавчина, превращающая прочный металл с течением времени в бесполезную труху.

Разумеется, каждый хоть раз да спрашивал себя: существует ли способ предотвратить подобные явления? Сегодня на этот вопрос можно ответить утвердительно. Решение – в замене стали на полипропилен. Достоинствами этого материала являются:

• гладкая поверхность, обуславливающая малое гидравлическое сопротивление;
• небольшой вес;
• простота монтажа (сварку ПП-труб, в отличие от металлических, можно освоить всего за один день);
• коррозионная, биологическая и химическая устойчивость;
• отсутствие накипи;
• электробезопасность (диэлектрические свойства).

Главным недостатком полипропилена считается низкая температура плавления, ввиду чего применять его в системах ГВС и отопления следует с некоторой осторожностью. Кроме того, трубы и детали из этого материала имеют большую толщину стенок, чем металлические, а потому и габаритные размеры у них больше

При монтаже систем отопления или ГВС следует учитывать, также, и значительный коэффициент теплового расширения, свойственный полипропилену.

Выбираем полипропиленовую трубу: на что обратить внимание

Первоочередный параметр, на который следует обращать внимание при выборе труб из полипропилена – это диаметр. Все потому, что в каждой системе показатели давления разные, соответственно, и трубы должны быть подходящими для каждого конкретного случая

Исходя из размеров внутреннего сечения, пп трубы для отопления бывают:

• до 16 мм– по своим параметрам они оптимальны для теплых полов, а для компенсации недостаточной гибкости изделий можно использовать переходники;
• 20 –25 мм– превосходно подходят для монтажа отопительных систем частных домов или квартир, при этом следует учитывать, что для простой отопительной системы подойдут трубы сечением 20 мм, в то время как для стояков следует подбирать трубы сечением 25 мм;
• 25 –32 мм– оптимальны для установки централизованных отопительных систем в многоквартирных домах;
• от 200 мм– находят свое применение в системах отопления больших магазинов, больниц, школ и других социально значимых объектов с достаточно большой численностью посетителей.

Итак, согласно маркировке, выделяют следующие виды полипропиленовых труб для отопления:

• PN10 – для них предельно допустимым является давление в 1 МПа при температуре теплоносителя  20ºС для систем горячего водоснабжения, и 45ºС для теплого пола. Из-за достаточно тонких стенок (до 10 мм) их не рекомендуют использовать для отопительных систем жилых помещений;
• PN16 – для данной разновидности предельно допустимое значение давления составляет 1,6 МПа при температуре теплоносителя в 60ºС. Толщина стенок этих труб, как правило, более 3,4 мм, однако резкие повышения температуры теплоносителя могут значительно снизить их срок эксплуатации. В связи с чем, гораздо надежнее будет установить более прочные трубы для отопительной системы в доме или квартире;
• PN20 – указывает на возможность использования в системах с давлением в 2 МПа при температуре теплоносителя 80ºС. Если толщина стенок подобных труб будет в пределах 16 –18,5 мм, их можно смело выбирать для организации горячего водоснабжения;
• PN25 – могут использоваться в системах с предельно допустимым давлением в 2,5 МПа, выпускаются только с армированным слоем и имеют прекрасные характеристики. Следовательно, являются самыми оптимальными для монтажа различного рода отопительных систем.

После того, как вы изучили рейтинг полипропиленовых труб, и удалось определиться с тем, какая полипропиленовая труба для отопления лучше всего подойдет, можно переходить к непосредственной установке и монтажу системы. Далее подробно рассмотрим процесс создания своими руками систем отопления в домах и квартирах.

Этап третий. Монтаж трубопровода

Пайка полипропиленовых труб по шагамСварка полипропиленовых труб враструб

При прокладке магистрали понадобятся:

• трубы;
• тройники;
• шаровые краны;
• заглушки;
• переходники;
• отводы;
• муфты;
• разъемные соединительные элементы;
• резьбовые фитинги;
• пластиковые хомуты.

В первую очередь проводится монтаж основных элементов системы (сантехники, радиаторов, котлов и проч.), после чего в соответствии с составленным проектом размечается будущая магистраль. Элементы трубопровода соединяются между собой с помощью муфт.

Если речь идет об отоплении или горячем водоснабжении, то учитывается термальное расширение. Для компенсации последнего желательно использовать подвижные соединения. При монтаже закрытого трубопровода вначале штробируются стены (в соответствующих местах проделывается канавка шириной в два диаметра трубы).

Заполнение трубопровода жидкостью допустимо лишь по истечении одного часа с окончания монтажа. Гидравлическое испытание можно проводить только через сутки.

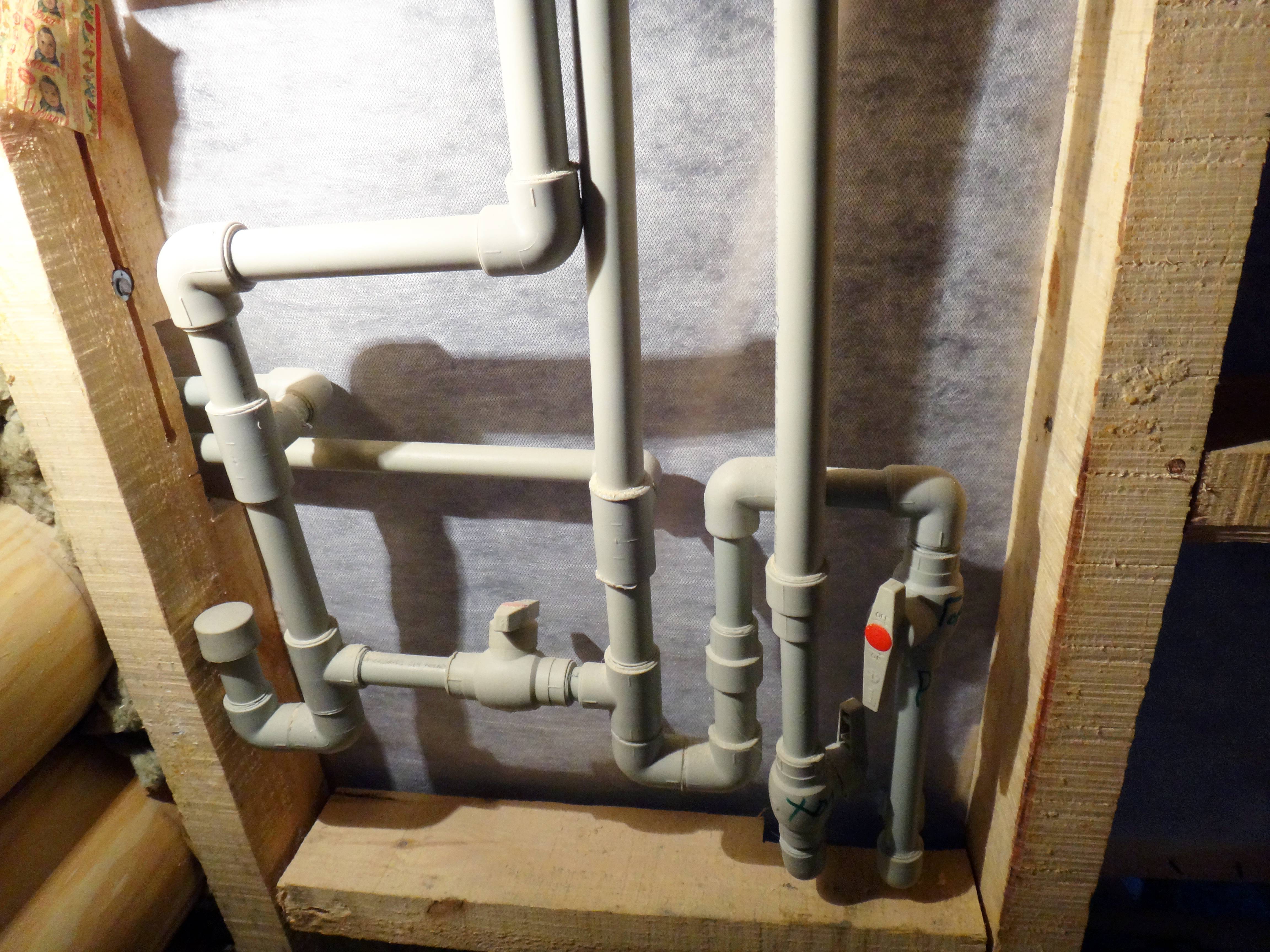

Результат работыРезультат работыРезультат работы

Монтаж водопроводной системы

Система монтируется после установки и подключения канализации, трубы которой должны находиться под небольшим наклоном. Сам монтаж реально провести и в одиночку, но намного проще и быстрее делать все вдвоем, особенно если нет предварительного опыта в подобном деле. Один человек обычно соединяет между собой детали, а второй держит паяльник.

Во время установки системы понадобится место для резки труб и сборки отдельных узлов. Это можно делать прямо на полу или на верстаке. Узлы намного проще собирать на горизонтальной поверхности, а уже потом крепить их к общей системе. Направление сборки водопровода – от потребителей (ванны, раковины, унитаза) к вводу.

Монтаж водопровода в квартире своими руками

Если трубы горячего и холодного водоснабжения проходят параллельно, первая всегда должна быть выше, чтобы на поверхности второй не накапливался конденсат. Прокладываются они вертикально или горизонтально, поворачиваются и стыкуются под прямым углом. При пайке для нагрева поверхностей соединяемых элементов должен быть свободный ход трубы не менее 8 см. Об этом нужно помнить, выбирая место «последней пайки». В крайнем случае, можно использовать два паяльника: для фитинга и для трубы.

Технология пайки полипропилена:

на паяльник крепится нужная насадка соответствующего диаметра;
включается питание паяльника, выбирается температурный режим. Температура плавления указывается на самих трубах и в большинстве случаев составляет 260ºС. При достижении нужной температуры срабатывает реле, в некоторых моделях загорается/гаснет лампочка;
отрезается труба нужного размера с помощью специальных ножниц. Ее длина должна быть больше расчетной на 30 мм, так как ее концы с двух сторон будут заходить в фитинги на 15 мм;
спаиваемые поверхности очищаются от пыли и обезжириваются специальным средством. Они должны быть ровными и гладкими, без дефектов и деформаций;
фитинг прикладывается к трубе в том положении, в котором они будут соединяться между собой. На трубе отмеряется 15 мм от края и ставиться отметка. Такая же отметка наносится и на фитинг;
на насадку надевается фитинг, а в нее – труба. Желательно, чтобы элементы надевались одновременно для равномерного прогрева или же сначала фитинг, стенки которого толще, поэтому и прогреваются дольше. Во время нагревания нельзя двигать детали, вращать их или деформировать;
время нагрева зависит от диаметра элементов: для 20 мм – 4-5 с, для 25 мм – максимум 7 с, для 32 мм – максимум 10;
с насадки одновременно снимаются фитинг и труба и быстро, но аккуратно соединяются между собой

Важно при соединении не нарушать их соосность, не прокручивать. Вся расплавленная часть трубы должна полностью войти в фитинг

Нанесенные ранее метки на их поверхностях должны совпасть;
соединение удерживается в нужном положении 5 с, после чего нужно осмотреть результат пайки. Внутри трубы не должно быть перегородки из расплавленного полипропилена, что является свидетельством перегрева поверхности изделия;
через 2-3 минуты соединение будет готово к дальнейшему использованию.

Устанавливаем трубы полипропиленовые водопроводные

Первый раз наверняка соединение окажется перекошенным, перегретым или деформированным, поэтому для начала стоит потренироваться на ненужных обрезках, чтобы лучше понять технологию и «набить руку». В целом же монтаж полипропиленовых труб своими руками отличается простотой, так что под силу каждому. После окончания работы с паяльником еще горячая насадка протирается ветошью.

Соединенные узлы закрепляются на стенах или на полу, формируя водопроводную систему, трубы оборачиваются изолирующим рукавом и фиксируются на несущих конструкциях С-образными клипсами. На стенах крепятся выводы.

Полипропиленовые трубы для водопровода

Устанавливаем трубы полипропиленовые водопроводные

Полипропиленовые трубы для монтажа

Монтаж водопровода из полипропилена своими руками

Монтаж полипропиленовых труб своими руками

Водопровод из полипропиленовых труб

Монтаж водопровода в квартире своими руками
