Расчет, монтаж и установка вентиляционных каналов своими руками

Стоимость монтажа приточно вытяжной вентиляции

Вентиляционная система может стоить дорого, кроме того, доступ к ней чаще всего ограничен, и исправлять ошибки бывает непросто. Всё это говорит в пользу того, чтобы для установки нанять команду специалистов, которые дадут гарантию на выполненную работу.

Конечная цена услуг всегда будет складываться из сложности отдельных этапов.

Придётся ли бурить стены? Будут ли высотные работы? Сколько трасс, какой длины и какое количество элементов будет в сети?

• Монтаж каждой дополнительной ветки будет стоить 900-2000 руб. В среднем – 250-450 рублей за м3 воздуховодов.
• Высотные работы обойдутся в 6-12 тыс. руб.
• Установка рекуператора обходится в 5-25% от его цены.

Чистка вентканалов

Со временем систему вентиляции необходимо очищать от грязи и пыли. Если вентканалы имеют не большую длину, то данную работу можно произвести самостоятельно с помощью пылесоса. При большой протяженности каналом лучше воспользоваться услугами специализированных организаций.

В этом есть определённые плюсы:

• Очисткой зайдутся грамотные, обученные специалисты.
• Качество такой очистки будет намного выше.
• Фирмы, которые занимаются этой деятельностью, имеют специальное оборудование.
• Кроме очистки можно провести дезинфекцию, и обеззараживание вентиляции.

Устройство данной конструкции в частном доме является не роскошью, а необходимостью. Наличие данной конструкции должно быть заложено ещё на этапе проектирования дома. При использовании естественной системы, её можно смонтировать самому.

Если планируется более сложные принудительные, или комбинированные варианты, с использованием специального оборудования для подогрева воздуха, то следует обратиться к специалистам.

Такие сложные системы сначала рассчитываются в специальных программах, после этого на них составляется отдельный проект. Для устройства данных конструкций потребуются монтажники, обладающие специальными техническими знаниями.

Виды вентиляции частных домов

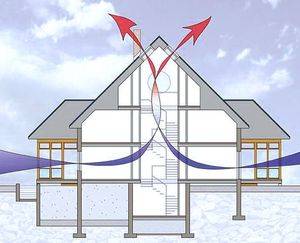

Естественная вентиляция частного дома

При устройстве естественной вентиляции перемещение воздушных масс происходит в результате действия либо сквозняков, либо разницы температур воздуха на улице и в помещении. То есть по одному из самых простейших законов физики – теплый воздух поднимается вверх и уходит в отводной вентиляционный канал, а на его место из приточной шахты к полу опускается холодный воздух.

Естественная вентиляция

При устройстве такого способа вы практически полностью уходите от материальных затрат.

Но есть и минусы – пыль, запахи с улицы, сквозняки и зависимость от температуры внешнего воздуха. Ведь чем холоднее на улице – тем холоднее в дом поступает воздух и тем больше надо затратить тепловой энергии для его нагрева. Читай – дополнительные затраты на отопление.

Приточная вентиляция в частном доме

Принцип работы такой установки заключается в заборе с улицы холодного воздуха, который затем пропускается через фильтры, нагревается и увлажняется, а затем распределяется по всем помещениям через специальные короба.

Чаще всего их монтируют прямо под черновым потолком, а затем закрывают натяжными, подвесными или иными конструкциями потолков.

Управление такой установкой вентиляции осуществляется либо при помощи пульта, либо и вовсе автоматически.

Принудительная вытяжная вентиляция в частных домах

Практически полностью копирует приточную систему, но как становится понятно из названия – вентилятор устанавливается не на забор свежего уличного воздуха, а на удаление уже нагретого воздуха из помещения через шахту.

Как и приточная, она может управляться либо пультом, либо работать автоматически.

При таком способе движение воздуха в помещениях ускоряется, чем обеспечивается постоянная свежесть в доме. Но возникает необходимость подбирать мощность двигателя вентилятора, чтобы он громкостью своей работы не доставлял вам дискомфорт.

Приточно-вытяжная вентиляционная система с рекуператором

Самая технологически продвинутая и экономичная система на сегодняшний день. Рекуператор забирает тепло из уже нагретого и отводимого воздуха и передает его свежему, только что забранному с улицы.

К чему приводит плохо работающая вентиляция в квартире

Прошли десятилетия с тех пор, как были разработаны нынешние СНиП. Большинство квартир и домов сегодня имеют пластиковые окна и металлические входы, которые почти на 100% герметичны. Это создает серьезные проблемы для естественной циркуляции воздуха в жилище.

Неэффективная вентиляция вызывает накопление газа в случае аварийной утечки, что, в свою очередь, создает взрывоопасную ситуацию.

Кроме того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:

1. Возрастает концентрация вредных веществ, в первую очередь углекислого газа от дыхания и угарного газа от приготовления пищи на кухне.
2. Высокая концентрация водяного пара приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени, появление в доме гнилого запаха и сырости.
3. Влажная, заплесневелая атмосфера является идеальным местом для размножения многих болезнетворных микроорганизмов.

Решить эту проблему в теплое время года можно, открыв жалюзи и окна, но зимой такая возможность исчезает, особенно если дома есть дети. Единственным благоприятным вариантом решения проблемы является организация собственными руками системы притока и вытяжки воздуха внутри квартиры.

Основные правила

Совет
Установку вентиляционного устройства можно выполнить самостоятельно или позвать мастеров.

Правила монтажа:

1. При планировании вентиляции необходимо минимизировать количество изгибов.
2. При повреждении вентиляционного устройства его нужно заменить. Это правило касается и наружной теплоизоляции.
3. Готовая конструкция не должна провисать, т. к. из-за этого снижается давление. Болты нужно тщательно затягивать.
4. Продольные швы должны располагаться вверх.
5. Вращение крыльев должно быть свободным.
6. Провода должны иметь заземление.
7. При прохождении устройства сквозь конструкцию здания следует использовать металлические переходники и гильзы.
8. Все крепёжные элементы должны иметь виброизоляцию.
9. Блоки вентиляционного устройства устанавливаются на подготовленные крепления только после монтажа.
10. Электромоторы по своим параметрам должны подходить к вентиляторам.
11. Ячейки решёток, которыми закрываются вентиляционные выходы, не должны превышать 7 см.

Требования к системам вентиляции

Вентиляционная инженерная система любого типа должна удовлетворять требованиям, установленным государственными нормативными документами: ГОСТ, СанПиН, СНиП, СП.

Для каждого типа помещений определен свой показатель притока воздуха в единицу времени. Выбранные вентиляционные установки должны обеспечивать поступление нужного объема.

Для кухни с газовыми плитами норма притока составляет 90 м3 в час, а для такого же помещения с электроплитами – 60. Вентиляция в ванной комнате должна поддерживать воздухообмен на уровне 25 м3 в час, а санузлах – 50.

Кроме того, в документах отражены требования к монтажным работам. В помещении, где невозможно получить поступление необходимого объема свежего воздуха естественным образом, проводится монтаж принудительной вентиляции. В первую очередь это относится к санузлам, ванным комнатам, кухням.

При монтажных работах необходимо соблюдать несколько правил:

• вытяжка на кухне должна охватывать всю зону над варочной поверхностью плиты, но не перекрывать при этом вытяжную решетку под потолком;
• в целях экономии электроэнергии вентиляторы принудительной вытяжки в ванной стоит подключить к выключателям света;
• для предотвращения смешивания потоков из санузла и ванной рекомендуется установить обратные клапаны на вентиляторы;
• вытяжка из санузлов соединяется с общей шахтой при помощи специального короба;
• для ванных комнат рекомендуется использовать оборудование с повышенной устойчивостью к воздействию влаги.

При установке любой вентиляционной системы следует отталкиваться от требований по воздухообмену и монтажу, следовать техническому проекту и указаниям специалистов, содержащимся в нем.

Чего не стоит делать

Когда строится частный дом и создается в нем система вентиляции, очень важно серьезно отнестись к предварительным расчетам и делать все в соответствии с нормативами. О чем нужно помнить:

О чем нужно помнить:

• Вентиляцию в несущих стенах не делают во избежание понижения прочности.
• В котельных устанавливают и вытяжной, и приточный клапаны.
• В комнатах, отделенных от помещения с вентканалом двумя дверьми, также делают оба клапана.
• Минимальное сечение канала должно составлять 0.016 м2 (около 15 сантиметров диаметр трубы).
• Самый эффективный метод – гильзование вентканала пластиковой трубой. Металлические трубы будут собирать конденсат.
• В многоквартирных домах лучше устанавливать металлопластиковые окна с клапанами либо мощные вытяжные вентиляторы.

Монтаж приточно-вытяжной вентиляции с рекуперацией

Зимой обогретое жильё может очень быстро отдавать тёплый прогретый воздух, при этом много энергии затрачивается на обогрев поступающего, холодного. Вентиляция «с погашением» — это система, в которой установлен специальный прибор — рекуператор. Благодаря его теплообменнику, воздух, входящий с улицы, подогревается от выходящего тёплого, не смешиваясь с ним.

В случае если в вентиляционную схему включён рекуператор, входные и выходные каналы должны сходиться и проходить параллельно в корпусе прибора.

Рекуператор в системе вентиляции

Не советуется располагать рекуператор над жилыми комнатами. Лучше разместить его в коридоре или подсобном помещении.

Учитывать нужно, в каком положении советуется устанавливать конкретную модель. Иногда приборы должны устанавливаться только вертикально, или только плашмя.

Если в конструкции рекуператора предусмотрен сбор влаги, он должен располагаться только в тёплом помещении. Слив делается под наклоном к ближайшему стояку канализации.

Обратите внимание на рекуператоры с кассетами из целлюлозы. Такие приборы не столь подвержены обледенению, не требуют монтажа слива

Кроме того, впитавшись в целлюлозные стенки, влага попадает в канал входящего потока и увлажняет его. Таким образом, рекуператор становится немного увлажнителем.

Оптимальная схема

Существует масса схем и способов установки вентиляционной системы в доме. Они подбираются с учетом внутренней отделки, площади и других особенностей постройки.

Оптимальный вариант должен соответствовать составленному техническому заданию, а также учитывать ряд рекомендаций:

• Отсутствие лишних узлов. Вытяжка должна обладать минимальным количеством элементов и деталей, которые могут выйти из строя при малейшем воздействии.
• Простота обслуживания и ремонта. Вентиляцию нужно размещать таким образом, чтобы мастер смог в любой момент обслужить ее и отремонтировать или заменить детали.
• Простота использования. Ежедневная эксплуатация системы должна быть понятной для владельцев помещения, у которых нет ни навыков, ни опыта в таком деле.
• Резервные решения. На случай поломки основных узлов в здании должны присутствовать резервные решения.
• Незаметность в интерьере. Проектируя вентиляционную систему, необходимо учитывать и эстетическую часть работы. Любые узлы и составляющие вентиляции не должны портить общую концепцию интерьерного стиля.

Агрегаты для локальной вытяжной системы

Существующие укрытия, которыми комплектуются системы вытяжной вентиляции, делятся на несколько специализированных категория:

• агрегаты, установленные на источнике загрязнения;
• решения, перекрывающие собой источник загрязнения;
• изделия-передувки.

На практике огромной популярностью пользуются агрегаты, с помощью которых источник распространения опасных веществ локализуется в определенной зоне. Впрочем, подобные решения далеко не всегда удобно и целесообразно применять. Им на смену пришли более современные вытяжки с отводом в вентиляцию:

• металлические и поликарбонатные зонты с функцией вытяжки;
• локальные отсасывающие агрегаты;
• мощные вытяжные шкафы;
• капсулированные решения;
• отвод выделений из корпуса станков и рабочих агрегатов;
• витринные, фасонные и бортовые решения.

Системы местной вентиляции очень распространены в местах, где необходимо обеспечить требуемые нормы по воздухообмену в конкретной, локальной зоне.

Вытяжные зонты – самые популярные и распространенные конструкции отсосов. Ими оборудуют небольшие рабочие зоны (столы для пайки, готовки). Опасные примеси оперативно собираются и перенаправляются вверх, после чего отводятся. Вентиляция для вытяжки функционирует как посредством естественной тяги, так и принудительной.

Специализированные отсосы – вытягивают нежелательные и потенциально опасные вещества с минимальным расходом кислорода. Промышленная вытяжная вентиляция зачастую представлена несколькими местными агрегатами. Основная их особенность – они не препятствуют работе.

Вытяжные шкафы – одни из самых эффективных решений для принудительного удаления вредных испарений, веществ, формируя при этом минимальный уровень воздухообмена. В продаже представлено несколько разновидностей таких шкафов:

• с устройством верхнего отвода, посредством которого удаляется горячий и влажный воздух;
• с удалением загрязненных потоков боковой конструкции – речь идёт о некотором аналоге «улитки», для сбора остаточных продуктов;
• с отводными решениями комбинированного типа, находящимися снизу агрегата.

Локальные вытяжки: а — вытяжной шкаф; б — витринное укрытие; в — укрытие-кожух для заточного станка; г — вытяжной зонт; д — зонт-козырек над открытым проемом печи; е — вытяжная воронка при сварке крупногабаритных изделий; ж — нижний отсос; з — боковой отсос; и — наклонная вытяжная панель; к — двухбортовой отсос от гальванической ванны; л — однобортовой отсос с передувкой; м — кольцевой отсос для ручного сварочного пистолета

Вентилятор, расположенный в системе воздухообмена, создает завихрение потока таким образом, чтобы пыль локализировалась в небольшой зоне, а не распространялась по комнате. Пример такой установки – сварочный пост, где принудительная вытяжная вентиляция представлена небольшим шкафом. Отсос в них располагается вверху конструкции.

Если речь идёт об отводе неопасных веществ, то скорость движения допускается в следующих пределах:

• 0.5 – 0.7 м/c;
• 1.1 – 1.6 м/с – для тех случаев, когда из помещения отводятся ядовитые примеси, металлические испарения.

Вытяжные шкафы устанавливают в химических лабораториях

Что касается всасывающих панелей, то их применяют в случаях, когда воздух в замкнутом пространстве насыщен ядовитыми газами, пылью и теплом. Панель располагают так, чтобы ядовитые составы находились на максимальной удаленности от работника. Вытяжные трубы для вентиляции дополняют встроенным двигателем и оперативно удаляют опасные суспензии. Рассматриваемые установки используют на сварочных постах, при обработке крупных изделий. От сварки они располагаются на удаленности до 3.5 м, оборудуются вентиляторами с одним или двумя двигателями.

Скорость движения воздушных масс должна соответствовать следующим критериям:

• от 3.5 до 5 м/с, если речь идёт о выделении горячей пыли;
• от 2 до 3.5 м/с, если при работе выделяются ядовитые или непыльные суспензии.

Специалисты акцентируют внимание на одном важном моменте – монтаж вытяжной вентиляции осуществляют при условии, кто 1 м2 панели отводит 3.3 тыс. м3 воздуха ежечасно

Бортовые отсосы актуальны для случаев, когда источник загрязнения удерживается в вертикальном положении, при помощи специальных подъёмников. Подобные установки получили широкое распространение в цехах, где проводится гальваническая обработка металлов, при которой опасные вещества наливают в специальную ёмкость, а затем засасываются через небольшое отверстие.

С конструктивной точки зрения вытяжная вентиляция производственных помещений представляет собой несколько воздуховодов, входные отверстия которых имеют узкую форму (до 10 см), располагаются они у краев ванны.

Материалы и основные этапы

Любые монтажные работы невозможны без применения отдельных материалов. К ним относят:

• Фланцевые шины.
• Саморезы, анкеры и другие крепежи для вентиляции.
• Вентиляционные трубы.
• Армированный скотч.
• Шпильки.
• Разнокалиберные уголки.

При самостоятельном монтаже вентиляции необходимо соблюдать определенную последовательность действий. В первую очередь следует подготовить перечисленные материалы и инструменты, а также определить объем будущих работ.

Дальше нужно выполнить разметку поверхности. Приточные узлы фиксируются на высоте 50 см от уровня напольного покрытия, вытяжные — в 15−30 см от потолка. Следующий этап заключается в проделывании отверстий шириной на 1,5−2 см больше сечения трубопровода, а также последующей очистке поверхности от загрязнений.

После проведения перечисленных действий остается установить и закрепить вентиляторы. Их диаметр должен соответствовать сечению труб. Оптимальная толщина — на 1−2 см меньше толщины трубы. В конечном итоге фиксируются трубы, а все образованные пустоты заполняются монтажной пеной.

По аналогичным принципам проводится монтаж оборудования во всех комнатах. После успешного вывода и обустройства вытяжной системы следует надеть на конец каждой трубы декоративную решетку.

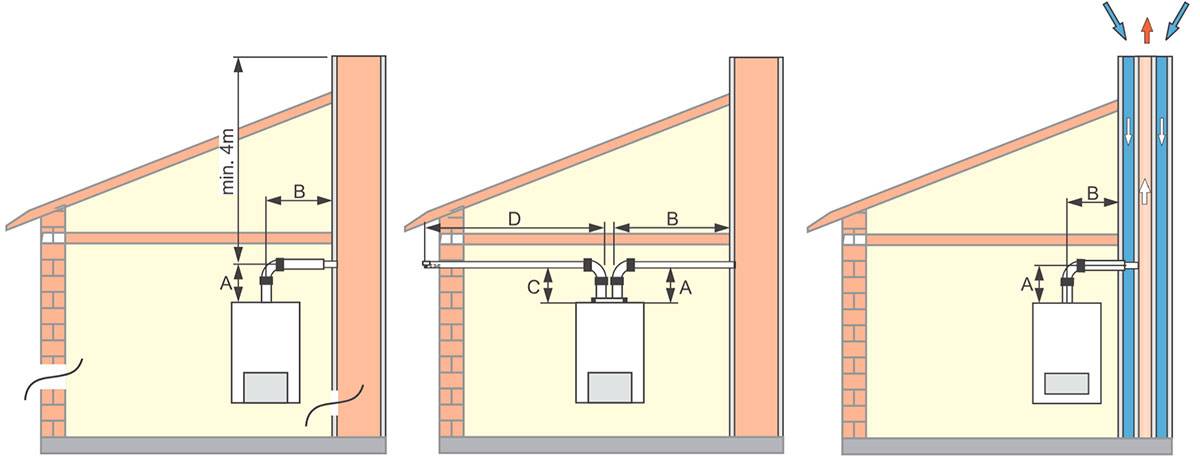

Нормативные расстояния

Крепление воздушных каналов производится к разным поверхностям:

• потолочная плита
• потолочные фермы или несущие элементы, закрепленные на них
• стены
• пол

При установке системы необходимо соблюдать следующие нормативы:

• расстояние от круглых воздуховодов до потолка должно быть не менее 0,1 м, а до стен или иных элементов — не менее 0,05 м
• расстояние между круглыми воздуховодами и коммуникациями (водоснабжение, вентиляция, газовые магистрали), а также между двумя круглыми воздуховодами не должно быть менее 0,25 м
• от поверхности воздуховода (круглого или прямоугольного) до электрических проводов должно быть не менее 0,3 м
• расстояния от поверхности прямоугольных воздуховодов до потолка должны быть не менее 0,1 м (для воздуховодов с шириной до 0,4 м), не менее 0,2 м (для каналов шириной 0,4-0,8 м) и не менее 0,4 м (для воздуховодов шириной 0,8-1,5 м)
• все соединения каналов выполняются не ближе, чем за 1 м от точки прохода сквозь стены, потолок или иные элементы конструкции здания

Оси воздушных каналов необходимо располагать параллельно плоскостям потолочных плит или стен. Исключениями бывают случаи перехода каналов из одного уровня в другой или при наличии оборудования, выступающих элементов конструкции здания, не позволяющих установить воздуховоды параллельно плоскости строительной конструкции.

Кроме того, допускается установка трубопроводов под уклоном 0,01-0,015 в сторону дренирующих приспособлений, если транспортируемая среда склонна к выпадению конденсата.

На что обращают при выборе кухонной вытяжки

• Первое на, что мы обращаем при выборе вытяжки – это её
  дизайн, насколько он впишется в общую концепцию нашей кухни.
• Второе – это её мощность,
  как
  рассчитать мощность кухонной вытяжки для помещения
  определённых размеров мы рассмотрели подробно в отдельной
  статье.

	Режимы работы и устройство вытяжки для кухни, как рассчитать производительность вытяжки и её монтаж. Фото дизайнерских вытяжек.

• Третье, что нужно учесть, – вытяжка будет встраиваемая или,
  как самостоятельный элемент.
• Четвертое – это режимы работы вытяжки.
  Если воздух удаляется в вентиляционную шахту, то вытяжка работает в вытяжном
  режиме.
  Если воздух обратно возвращается на кухню через угольные фильтры, то
  вытяжка работает в режиме фильтрации или рециркуляции.

Почти все кухонные вытяжки могут работать в обоих режимах, более выгодно удалять воздух в шахту, так как не надо покупать угольные фильтры.

Пятое – это вытяжка встраиваемая или нет. Если вытяжка
встраиваемая, то её установка производится в специальной
кухонный шкаф, конструкция которого зависит от модели вытяжки.
После монтажа такой вытяжки мы видим только узенькую панель,
многим нравится такой вариант.

Если вытяжка в виде отдельного элемента, тут также есть разные
варианты исполнения, например, вытяжка может быть наклонной или
каминного типа, или, например, купольной.

	Нужна ли мощная вытяжка на кухне? Почему запретили кухонные вытяжки в домах с газовыми плитами и как сделать, чтобы не нарушить закон при установке вытяжки? Расчёт минимальной производительности вытяжки – это правда или всё-таки рекламный трюк продавцов вытяжек? Ответы Вы получите в нашей статье.

Как сделать гидроизоляцию?

Герметизация крыши вокруг дымохода

В настоящее время на строительном рынке представлено большое разнообразие материалов, подходящих для этих задач, которые могут быть стальными, асбестобетонными или кирпичными.

Выпускаются они в виде рулонов или плит, поэтому всегда можно подобрать то, что подойдет к вашей печи.

Самыми популярными являются плиты, сделанные из миллитового кремнезема, которые еще называются каолинами.

Этот материал отличается повышенной прочностью и гибкостью, и способен переносить перепады температуры, не подвергается горению, и не выделяют вредных веществ в атмосферу. Могут использоваться не только для изоляции дымоходов, а также для саун, бассейнов и бань.

Эти материалы делятся на:

• Вату МКРР-130;
• Рулонный фильтр МКРФ-100;
• Плиты МКРП-340.

От цифрового индекса зависит, насколько плотным будет материал.

Плюсы дымоходов, имеющих изоляцию:

1. Повышается тепловая эффективность печей.
2. Использовать печи становится безопаснее.
3. Гидроизоляция придает эстетичность.

Нагревание дымовой трубы происходит из-за газов, которые выходят из печи. Благодаря этому поддерживается щадящий тепловой режим.

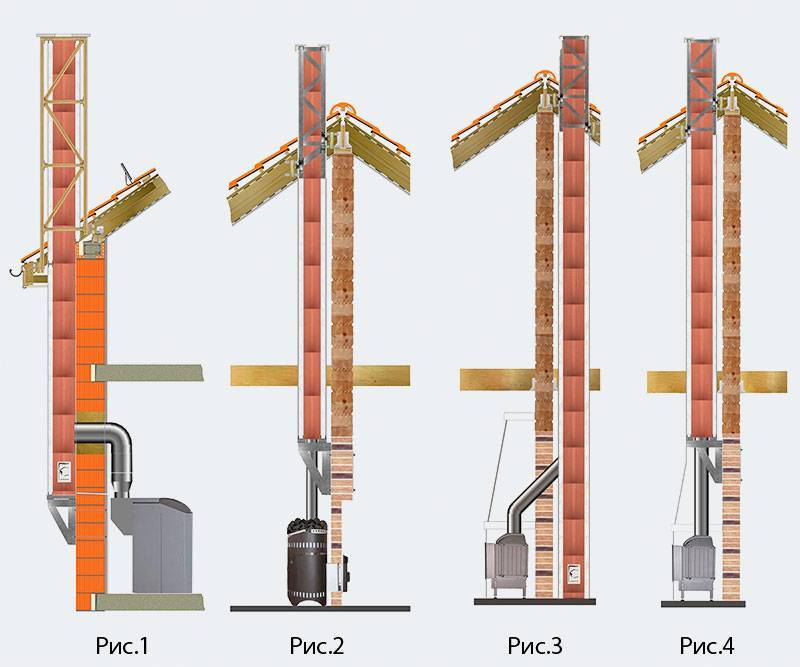

Изоляция дымохода в «теле» перекрытия.

Влага, которая выделяется из топлива выходит в атмосферу вместе с дымовыми газами и поэтому не происходит оседания конденсата.

Благодаря этому происходит увеличение КПД печи, и ее конструкция служит дольше, также в ней не образуются трещины от высокого давления.

Давайте рассмотрим устройство гидроизоляции на двускатной крыше на примере трехуровневой гидроизоляции. Что это значит?

• Первый уровень — приклеивается при помощи битумной мастики супердиффузная мембрана к трубе. Для этого грунтуется труба при помощи полимерно-битумной мастики и, заворачивая края мембраны наверх, она приклеивается.
• Теперь даже в том случае, если влага сможет попасть на мембрану, то в то место, где происходит соединение трубы с крышей, она не попадет.
• Второй уровень включает в себя устройство нижнего и верхнего галстуков, сделанных из металлических уголков. Листы нужно уложить с нахлестом верхних на нижние так, чтобы воды всегда смогла скатываться вниз. Нижний лист по правилам нужно продлевать до свеса крыши, но можно оставить и коротким.
• Правда, тогда нужно будет убедиться в том, что влага будет попадать на мембрану, ведь главная задача заключается в том, чтобы обеспечить отвод влаги от трубы. Уголки нужно закрепить на бруски обрешетки, сделанные дополнительно, затем все обработать герметикам и посадить на дюбель гвозди.
• Следующим уровнем укладывается ондулин встык на конструкцию: двускатная мансардная крыша. Герметизация стыков делается битумной мастикой, затем укладывается пластиковый покровный фартук. Он делается на нижней части и герметизируется ондуфлешем по кругу. Ондуфлеш – это битумно-каучуковая гидроизоляционная лента, которая с одного края прикрепляется к уголку, а вторым к ондулину.

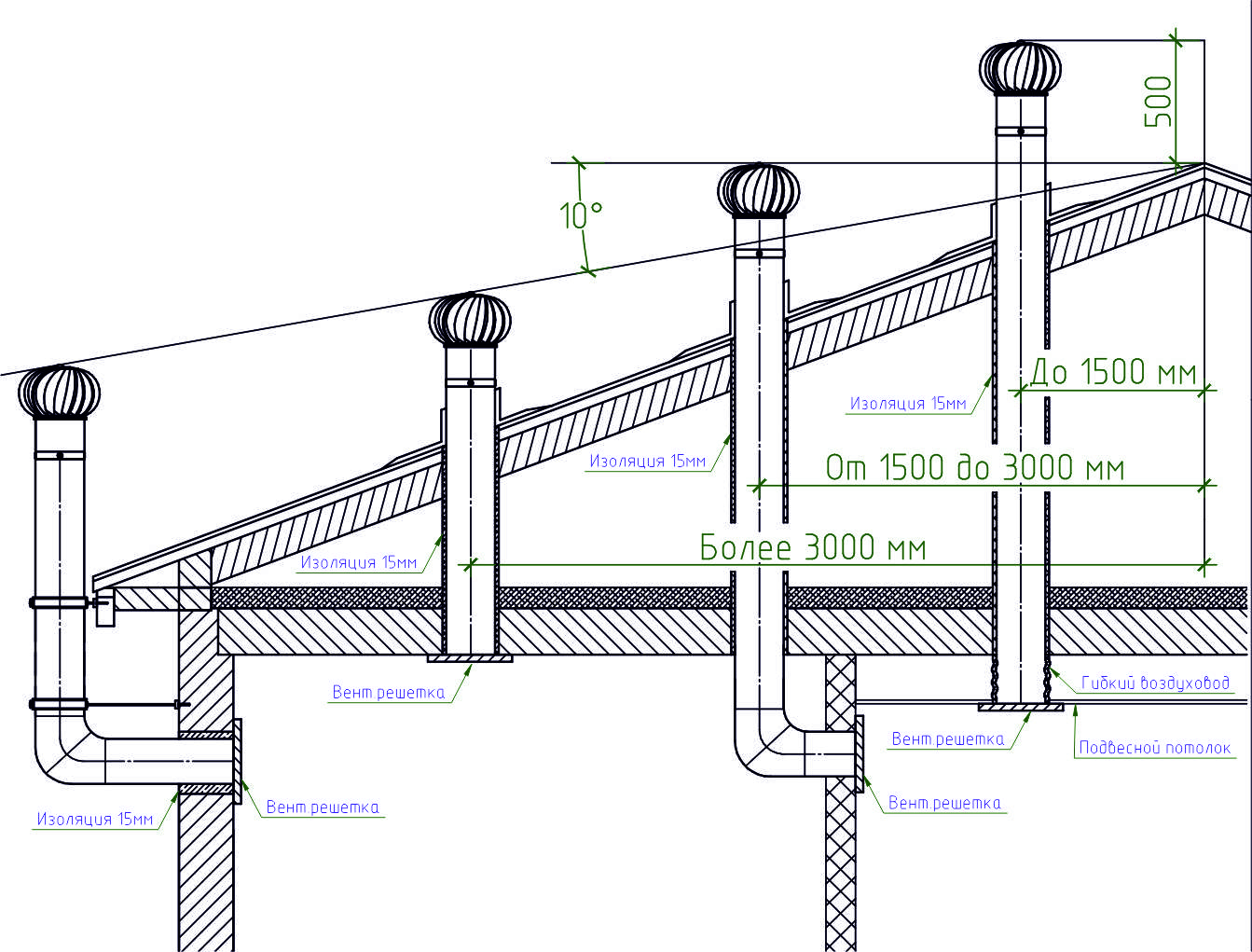

Теперь давайте поговорим про вентиляционные трубы на крыше. Многие спрашивают, почему делать вентиляцию, выходящую на крышу, лучше.

Причин этому много:

1. Эффективность вытяжки будет одинаковой не зависимо от направления ветра.
2. Работающий электродвигатель не будет слышан в доме.

Благодаря современным устройствам можно осуществить вывод через вентиляцию разного назначения, а также различные дополнительные агрегаты и приспособления:

• Флагштоки, антенны и трубы.
• Вентиляция пространства, расположенного под кровлей.
• Проветривание помещений изнутри – жилых и подсобных помещений, канализационных стояков, кухонных вытяжек, центральных пылесосов.

Соединение

Можно сделать проход трубы через крышу любого типа: скатную или плоскую, которая имеет любое кровельное покрытие. Чтобы это сделать применяются элементы, предназначенные для прохода. Вентиляция пространства расположенного под кровлей.

Как уже отмечалось ранее, в кровле постоянно образовывается конденсат. Это происходит из-за высокой влажности, которая вызывает грибки и плесени. Впрочем, если сгниют стропила, то крышу они не смогут держать.

От конструкции кровли и вида кровельного материала зависит выбор изделия, к примеру, такая конструкция, как шатровая мансардная крыша, потребует дополнительных усилий.

Такая вентиляция осуществляется благодаря перепаду температуры и давления. Стоит отметить, что под крышей происходит движение воздуха снизу вверх.

Воздух попадает через отверстия, сделанные в карнизе, а обратно через аэраторы. Устанавливать их нужно настолько высоко, насколько это возможно. Чтобы они работали нормально нужно обеспечить им приток воздуха, поступающего из-под карнизов.

Требования, обязательные к исполнению

При монтаже воздуховодов разных типов необходимо неукоснительно соблюдать следующие требования:

• гибкие каналы подлежат полному растяжению
• провисание каналов из-за возможной потери давления не допускается
• необходимо обеспечить заземление каналов для снятия статического заряда
• гибкие и полужесткие воздуховоды могут использоваться только до высоты 2 этажей
• в цокольных участках зданий, подвалах, подпольях и других местах возможного контакта с грунтом допускается установка только жестких каналов
• траектория воздуха внутри канала имеет спиральную конфигурацию, что следует учитывать при проектировании системы
• радиус поворота каналов должен быть не менее двойного диаметра трубы
• проход через стены выполняется только при помощи специальных приспособлений
• использование поврежденного при монтаже воздуховода не допускается

Монтаж производится по одному из двух вариантов:

• каждое помещение имеет собственный воздушный канал
• проводится единый воздуховод с ответвлениями для всех помещений

Выбор наиболее удобного варианта обусловлен конфигураций помещений, расположением комнат и особенностями размещения оборудования, элементов конструкции, положением коммуникаций и т.д

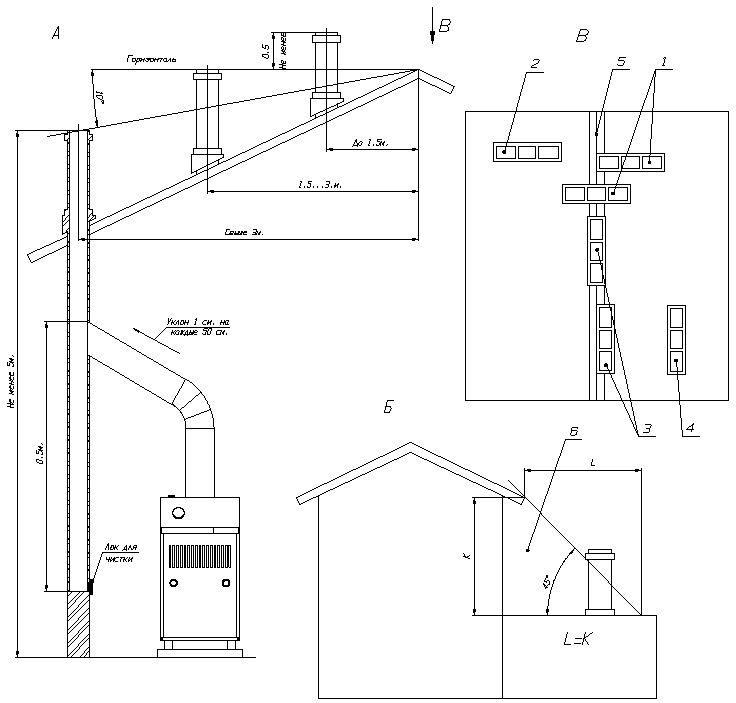

Выполнение проходки в зависимости от разных видов кровли

Кровельная проходка будет отличаться в зависимости от формы дымоотвода и материала, который покрывает крышу. Так, для вывода сэндвич-трубы не требуется монтаж теплоизоляционного короба, поскольку здесь изоляция проложена при изготовлении. Для проходки через кровлю кирпичного или керамического дымоотвода необходимо сооружение короба теплоизоляции для защиты строения от возгорания.

Эластичная проходка для круглой трубы

Самая простая, но универсальная проходка существует для сэндвич-трубы. Она представляет собой резиновую или силиконовую пирамидку, которая надевается на трубу и закрепляется на кровле. Причем гладкость покрытия кровли в этом случае не имеет большого значения – эластичный изолирующий фартук одинаково герметично закрепляется на ребристой поверхности профиля, волнистой черепице, на мягком ондулине. Производители предлагают готовую эластичную проходку для сэндвич-дымохода любого сечения.

Монтаж эластичной проходки осуществляют следующим образом:

• В крыше выпиливают отверстие для вывода трубы с таким расчетом, чтобы от стенки трубы до горючих материалов кровли оставалось не менее 38 см.
• На внутренней части крыши закрепляют металлический оцинкованный лист с отверстием под дымоход. Расстояние от внешней стенки трубы до края отверстия листа не менее 14 см.
• Выводят трубу и закрепляют ее в нужном положении.
• Пирамидку эластичной проходки обрезают до уровня, соответствующего диаметру трубы и надевают ее на трубу через верх.
• Защитный фартук проходки накладывают на дымоходный проход, предварительно промазав края  огнестойким герметиком.
• Сверху накладывают металлическое крепежное кольцо (фланец) с отверстиями, закрепляют саморезами.

Для крыш с крутым углом ската производители выпускают специальные эластичные проходки, где наклон пирамидки и фартука более выражен.

Металлическая проходка для круглой трубы и гладкой крыши

Металлический проходной патрубок для круглой трубы также можно купить готовый. Он представляет собой металлический конус, верхнее отверстие которого соответствует диаметру трубы дымоотвода. При выборе металлической проходки необходимо знать угол наклона вашей кровли.

Схема монтажа металлической проходки:

• отверстие в крыше и внутреннюю часть защитной конструкции оформляют как для эластичной проходки;
• на дымоотвод надевают проходной патрубок, края нижней части промазывают огнестойким герметиком;
• закрепляют защиту саморезами с резиновыми шляпками для герметизации крепежных отверстий.

Проходка для прямоугольной трубы

Вывод кирпичного дымоотвода через крышу имеет свои особенности. Для оформления проходки понадобится болгарка, шуруповерт, ножницы по металлу и оцинкованное железо в листах или нержавейка.

Начинают монтаж проходки кирпичного дымохода с построения короба для теплоизоляции. Его размер рассчитывают исходя из размера сечения дымохода плюс 15 см с каждой стороны. Материал для короба должен быть не горючим. Используют листовое железо или асбест.

Пространство между трубой и стенками короба заполняют базальтовой ватой. Этот материал выдерживает значительные температуры и обладает отличными теплоизолирующими свойствами. Нижняя часть короба оформляется металлическим листом.

Уличная защита имеет сложную составную конструкцию. Материал кровли для кирпичной трубы большого значения не имеет, поскольку при ее выводе в любом случае его приходится снимать. Водоотводящий галстук выводят поверх кровельного покрытия, независимо от его вида.

Проходка-кожух состоит из следующих элементов:

• четырех (по количеству сторон) внутренних защитных пристенных профилей;
• четырех внешних декоративных элементов;
• водоотводящего галстука.

Если защита устанавливается поверх плоского кровельного материала, то ее приклеивают огнестойким герметиком. При монтаже под рифленую (профиль, шифер, черепица) на трубу устанавливают пристенный профиль, закрепляя его в предварительно сделанную штробу на трубе. Верхние части фартука заводят под кровельный материал, нижние закрепляют сверху.

Факторы, влияющие на дистанцию между плитой и вытяжкой

Вытяжка, расположенная над печью, должна втягивать в себя весь воздух с паром и не греться от горелок и стоящих на них кастрюль и сковородок. Расстояние от плиты определяется расчетным и экспериментальным путем. Основные факторы, влияющие на правильный выбор:

• мощность агрегата;
• принцип работы вытяжки;
• тип варочной панели.

Расстояние между вытяжкой и газовой панелью по ГОСТу составляет 65–85 сантиметров. Над индукционной печкой вентиляционное оборудование можно опустить ниже, на расстояние 60–80 см.

Ширина нижней плоскости воздухозаборника определяется мощностью вентиляторов воздухоочистительного оборудования. В обязательном порядке учитываются размеры плиты. Отклонение от прямых углов по вертикали может быть в пределах 5–10° в боковую сторону воздухозаборника.

Большие размеры вентилирующего устройства будут мешать готовить. При меньших параметрах не будет захвата испарений по бокам, вследствие чего пар частично останется в помещении. Или же вентиляторы должны будут постоянно работать на предельных нагрузках. Поэтому вытяжку следует выбирать необходимой мощности для данного объема кухни.

Нормы на мощность вытяжки относительно объема кухни и минимальное расстояние ее над варочной панелью разработаны с условием максимального поглощения оборудованием системы вентиляции воздуха, который поднимается над печкой во время приготовления еды.

Одновременно воздухоочистительный прибор не должен греться от горелок. Если повесили вытяжку над газовой плитой низко, к теплу, выделяемому механизмом вентиляции при работе, добавится жар от горелок, поэтому оборудование быстро перегреется и выйдет из строя.

На минимальное расстояние влияет и конструкция вытяжек для кухни. Панели вертикальной и наклонной вентиляции монтируются позади плиты, норма их удаленности от верхнего края печки снижена до 35 см, поскольку нижний край не находится непосредственно над горелками, а смонтирован позади панели на определенной дистанции.

Подбор сечения воздуховодов для вентиляции частного дома

Чтобы не промахнуться с сечением воздуховодов их так же рассчитывают. Это исключает вероятность использования недостаточных габаритов каналов для своевременного удаления всего старого воздуха вовремя. То есть размеры напрямую зависят от скорости и отвода воздуха.

Предварительно определяемся с вытяжкой – будет ли она естественной или принудительной (с вентилятором). Для естественной вытяжки скорость движения воздуха не должна превышать 1-2  м/сек. Для принудительной – не более 3-4 м/сек для ответвлений и не более 5-6 м/сек для магистрального канала.

Расчет тут совсем простой. Следует всего лишь воспользоваться следующей диаграммой.

Диаграмма подбора сечений воздуховодов для вентиляции

На вертикальной шкале откладываем наш подсчитанный суммарный, округленный в большую сторону, расход «L». Перемещается горизонтально до вертикальной линии со скоростью нашего воздуха, с которой определились одним абзацем выше. А затем опускаемся вниз до ближайшего пересечения со значениями габаритов коробов.

После всех вычислений можно переходить к подбору и покупке принудительных вытяжек и, при необходимости, приточных клапанов и коробов и без каких-либо опасений смело приступать к устройству вентиляции в частном доме своими собственными руками.

2014 – 2017, ДД. Все права защищены.
