Подключение кассетного и канального фанкойла к системе холодного водоснабжения и отоплению

Классификация

Вы сможете сами определить, какие приборы вам больше всего подходят для установки, зная их параметры и эксплуатационные характеристики.

В настоящее время вы сможете выбирать из четырех различных конструкций фанкойлов:

1. Консольного типа.
2. Консольного типа в корпусе.
3. Кассетного типа.
4. Горизонтального типа.

Все эти разновидности теплообменников могут устанавливаться в помещении самым различным образом:

• навешиваться на стену;
• устанавливаться просто на полу комнаты;
• встраиваться в вентиляционную систему здания;
• устанавливаться в навесных конструкциях потолков.

Главными характеристиками фанкойла, которые влияют на выбор того или иного прибора, являются:

• производительность холодного воздуха;
• общая производительность по воздуху.

Кроме того, системы теплообменников, использующих воду в качестве носителя, могут быть:

1. Двухтрубными.
   Данная схема обвязки является самой простой и наиболее распространенной. Она позволяет лишь охлаждать воздух в помещении. Поэтому и стоимость такого прибора будет невысокой. В зимний период двухтрубные фанкойлы можно перевести в режим отопления, но для этого трубы необходимо отключить от чиллера и подключить их к системе центрального отопления. Эту функцию выполняет специальный клапан, регулируемый вручную.
2. Четырехтрубными.
   Данная система имеет в своем составе два теплообменника, один из которых подключен к чиллеру, а второй – к системе с горячим носителем (центральной системе отопления). Такая схема обвязки является более сложной. Поэтому и цена такого фанкойла будет выше. Данная система позволяет либо охлаждать воздух в помещении, либо нагревать его, не производя сложных переключений труб, а лишь выбрав необходимый режим на пульте управления прибором. Такие фанкойлы лучше всего монтировать в районе окон, поскольку так будут компенсироваться потери тепла через стекла.

Создание дренажной системы

Для отвода конденсата, образующегося в процессе охлаждения, используются специальные технические каналы. на протяжении всего пути слива дренажа должен быть выдержан непрерывный уклон с соотношением 1/100, и исключена возможность образования застойных зон для конденсата.

Образующийся конденсат сначала скапливается в лотке, расположенном под теплообменником, откуда стекает через патрубок в боковой стенке. Дренажный трубопровод и выходной патрубок агрегата должны быть плотно соединены с помощью хомута во избежание протечек и появления воздушных пробок. В лотке перед запуском рекомендуется устроить водяной затвор.

Рис 9. Принципиальное устройство дренажного узла фанкойла

Фанкойл: что это такое, принцип работы

Это устройство входит в единую систему контроля температуры воздуха – чиллер-фанкойл. Вместо фреона применяется вода или антифриз. В зависимости от задачи чиллер охлаждает или нагревает рабочую жидкость. Она поступает по трубопроводам к фанкойлам в отдельных комнатах. С помощью вентилятора и теплообменника происходит изменение температуры воздуха в помещении.

Этапы работы устройства.

1. Изменение температуры в чиллере.
2. Поступление рабочей жидкости по трубопроводам к фанкойлам.
3. Передача холода (тепла) воздуху через теплообменник. Для циркуляции установлен вентилятор.
4. Возврат жидкости в чиллер для повторного изменения температуры.

Отсутствие фреона и зональное кондиционирование – вот чем отличается фанкойл от . В качестве рабочей жидкости можно использовать дистиллированную воду или антифриз. Это дает возможность вместо медных труб установить обычные водопроводные.

Монтаж

Работа по монтажу чиллеров и фанкойлов состоит из нескольких основных этапов:

1. Сначало монтируется устройство в помещении.
2. Затем собирается узел обвязки.
3. Производится монтаж трубопроводов и термоизоляции к ним.
4. Прокладываются воздуховоды и организуется их шумоизоляция.
5. Создаётся дренажная система.
6. Оборудование подключают к электросети.
7. Проверяют герметичность.
8. Запускают систему.

Монтаж по типу устройства

Напольный

Самый простой процесс установки – это монтаж напольного фанкойла, не имеющего канала для конденсата. Они не портят интерьер и могут быть установлены самостоятельно. Типовая конструкция такого оборудования состоит из двух патрубков, по которым идут смеситель и рабочая жидкость.

Кассетные, настенные и подпотолочные

Монтаж кассетного фанкойла и остальных двух немного сложнее, т.к. они могут быть как двухтрубными, так и четырёхтрубными. При этом их электрическая система может существенно отличаться от напольных систем.

Поэтому монтаж настенного фанкойла, подпотолочного и кассетного, лучше всего доверить специалистам.

С помощью специалистов

Подключение фанкойла – сложный процесс, требующий профессионального подхода, поэтому лучше всего обратиться к специалистам. Только они смогут грамотно проделать работы по:

• установке агрегата в наиболее эффективном месте;
• сборке узлов обвязки путём установки необходимых кранов, приборов по управлению температурой и давлением, клапанов;
• прокладке и теплоизоляции труб;
• монтажу отвода конденсата;
• подключению приборов к электрической сети;
• опрессовке системы;
• проверке герметичности;
• подаче воды.

Они и проделают все расчёты до начала работ и будут учитывать особенности помещения и нагрузку каждого фанкойла. Специалисты создадут безопасную и надёжную систему, которая долго прослужит пользователю.

Что следует помнить при обращении к специалистам

Чтобы грамотно подобрать компанию, осуществляющую услуги по монтажу, следует обратить внимание на следующие критерии:

Смирнов Павел Петрович

Опытный специалист по системам вентиляции и кондиционирования. Работает в этой сфере более 15 лет.

Написано статей

Фанкойл – это элемент климатической системы для регулирования температуры в отдельных помещениях. Он используется для охлаждения и нагрева воздуха. Перед проектированием и монтажом этой системы потребитель должен изучить фанкойл что такое фанкойл, основные его характеристики и виды.

Монтаж корпуса фанкойла

Для каждой модели фанкойла предусмотрен единственно возможный способ установки:

• Агрегаты для напольного монтажа (консольные) устанавливаются на специальных стойках. Корпус крепится к стене винтами с плоской головкой.
• Настенный вертикальный монтаж предполагает высверливание технических отверстий по шаблону, прилагаемому к оборудованию. В отверстия вставляются дюбеля, затем – винты, на которые навешивается фанкойл.
• При потолочном монтаже агрегат практически всегда устанавливается за подвесным потолком. Для того, чтобы декоративная панель выступала вровень с подвесной конструкцией, корпус крепится к потолочному перекрытию посредством анкерных болтов и монтажных шпилек либо аналогичных болтов и кронштейнов.

Особенности монтажа

Монтаж фанкойла – процесс очень сложный и требует как определенных знаний, так и опыта. Лучше доверить монтаж оборудования профессионалам. Процесс установки всей системы можно разбить на следующие этапы:

1. Установка фанкойлов. Выбирать нужно наиболее эффективное место.
2. Установка необходимых кранов, оборудования термоконтроля, специальных клапанов и т. д.
3. Создание узла обвязки.
4. Подключение оборудования к сети электропитания.
5. Процесс проверки плотности спайки швов.
6. Наполнение теплообменника водой.

Классическая схема подключения

Монтаж фанкойла осуществляется группами с использованием одиночного оборудования или оборудования разнообразных конструкций. Схема подключения устройства напрямую зависит от конструктивных особенностей системы.

Подключение фанкойла схематически выглядит примерно так:

От охлажденной жидкости (воды) идет магистраль к фанкойлам, параллельно соединенным между собой (может быть как один, так и несколько шт.). Они имеют две трубки. Одна на вход холодной воды, а другая — на ее выход. Далее вода после циркуляции выводится по второй магистрали в начальную точку, где заново охлаждается.

Монтаж корпуса

Монтаж фанкойлов осуществляется по одной схеме для большинства моделей:

1. Консольное оборудование крепится к полу с помощью специально установленных стоек. Корпус монтируется с помощью винтов с плоской шляпкой к стене.
2. Установка агрегата на стену путем вертикального монтажа осуществляется с высверливанием отверстий, предусмотренных в инструкции к оборудованию.
3. Установка системы на потолок осуществляется путем крепления корпуса к перекрытию с помощью анкеров и кронштейнов. Чаще всего систему прикрывает установленный подвесной потолок.

Сборка узла обвязки

При процессе обвязки используются разнообразные способы как ручной, так и автоматической арматуры, фильтров, контрольных датчиков, сливных отводов.

При подключении системы нужно использовать трубы с диаметром, который соответствует диаметру используемых штуцеров.

Необходимо использовать плавные изгибы системы подачи воды и дренажа. Резкие повороты будут создавать помехи в работе оборудования. Во многих случаях система устанавливается при помощи двухтрубной схемы обвязки.

Узел обвязки фанкойла

Теплоизоляция трубопровода

Если не использовать теплоизоляцию труб водяного контура, то система будет работать некачественно из-за потери тепла транспортируемой водой. В результате контакта трубопровода и воздуха на стенках будет образовываться конденсат, что вскоре приведет к повышению уровня влажности воздуха в помещении и образованию плесени на стенах. Чтобы избежать появления этих проблем, поверхность трубопровода обязательно нужно изолировать с помощью специального материала.

Изоляция должна быть толщиной 2 см, если температура в здании +30 °С и средний показатель влажности – 75–80%. Если не придерживаться этого правила, то конденсат появится и на поверхности теплоизоляции.

Дренажная система

Чтобы осуществить отвод конденсата, который появился в результате работы, пользуются установленными каналами. При прокладывании дренажной системы должен соблюдаться угол уклона, который составляет 2 мм на 100 мм пути. Укладывая магистраль, нужно следить за тем, чтобы не было участков, где может застаиваться сливная вода.

Конденсат, который образовывается на стенках трубы, попадает в специальный резервуар, установленный под фанкойлом. Далее, проходя по патрубку, расположенному в боковой части установки, он выводится наружу. Установка дренажа и трубки отвода конденсата осуществляется путем соединения всех стыков с помощью специальных стяжек. Это нужно для создания герметичности системы и предотвращения появления протеканий.

Устройство фанкойла

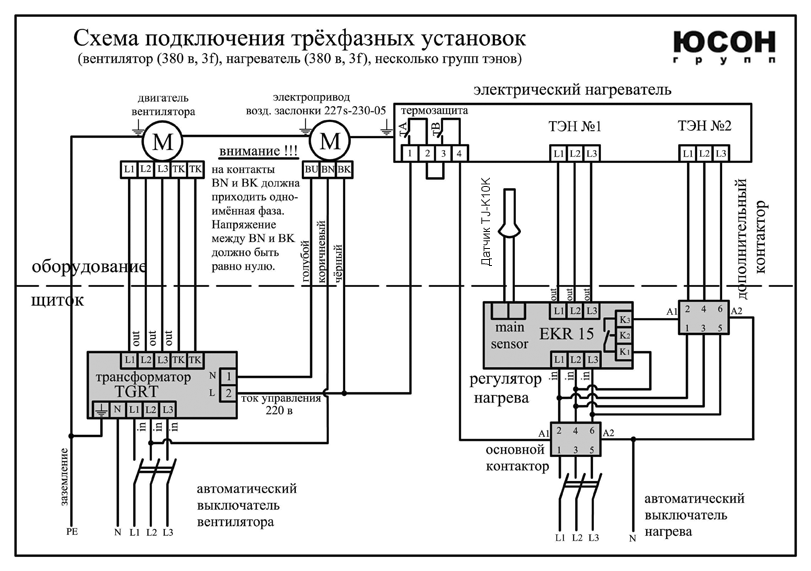

Подключение к сети

Прежде чем подключить установку к электропитанию, нужно помнить об опасности данных манипуляций и придерживаться определенных правил:

1. Обязательно заземлите оборудование перед подключением его к электричеству!
2. При запитывании установки нужно использовать тот тип и размер электрокабеля, который был указан производителем в инструкции.
3. Стоит учитывать и тот факт, что фанкойл – оборудование, которое потребляет до 15 кВт электроэнергии. Подключение оборудования к электросети осуществляется через щиток путем использования всех трех кабелей (можно использовать розетку, рассчитанную на мощность 230 В и частотой 50 Гц).
4. Запрещено устанавливать щиток с клеммами рядом с водяным кулером.
5. Провода, подающие напряжение, не должны соприкасаться с сетью управления оборудованием и деталями системы подачи воды.

Роль фанкойла в системе кондиционирования

Фанкойл — важный элемент централизованной климатической установки. Второе название — вентиляторный доводчик. Если термин fan-coil перевести с английского дословно, то это звучит‚ как вентилятор-теплообменник‚ что наиболее точно передает принцип его действия.

В конструкцию фанкойла входит панель подключения электрической части (1)‚ корпус (2) — потолочный вариант‚ вентилятор (3)‚ медный или алюминиевый теплообменник (4)‚ поддон для конденсата (5)‚ воздушный клапан (6)‚ место подключения насоса для конденсата и трубки (7) (+)

Предназначение устройства заключается в приеме носителя с низкой температурой. В перечень его функций также входит как рециркуляция, так и охлаждение воздуха в помещении, где он установлен‚ без поступления воздуха снаружи. Основные элементы fan-coil расположены в его корпусе. К ним относятся:

• центробежный или диаметральный вентилятор;
• теплообменник в виде змеевика‚ состоящего из медной трубки и алюминиевых ребер‚ насаженных на нее;
• пылевой фильтр;
• блок управления.

Кроме основных узлов и деталей в конструкцию фанкойла входит поддон для улавливания конденсата‚ насос для откачки последнего‚ электродвигатель‚ посредством которого поворачиваются воздушные заслонки.

На фото бескорпусный фанкойл модель Trane. Производительность двухрядных теплообменников — 1.5 – 4.9 кВт. Агрегат укомплектован малошумным вентилятором и компактным корпусом. Он отлично размещается за фальш-панелями или за подвесной потолочной конструкцией

В зависимости от способа монтажа существует фанкойлы потолочные‚ канальные‚ монтируемые в каналы‚ по которым осуществляется приток воздуха‚ бескорпусные‚ где все элементы смонтированы на раме‚ настенные или консольные.

Потолочные аппараты наиболее популярны и имеют 2 варианта исполнения: кассетные и канальные. Первые монтируют в объемных помещениях с подвесными потолками. За подвесной конструкцией располагают корпус. Видимой остается нижняя панель. Они могут рассредоточивать воздушные потоки по двум или всем четырем сторонам.

Здесь схематично изображен принцип работы фанкойла. Если систему планируют использовать исключительно для охлаждения, то лучшее место для него — потолок. Когда конструкция предназначается для обогрева‚ устройство размещают на стене в нижней ее части

Потребность в охлаждении существует не всегда, поэтому‚ как видно на схеме‚ передающей принцип работы системы чиллер-файнкойл‚ в гидравлический модуль встраивают емкость, выполняющую роль аккумулятора для хладагента. Тепловое расширение воды компенсирует расширительный бак, подключенный к подающему трубопроводу.

Управляют фанкойлами как в ручном, так и в автоматическом режимах. Если вентиляторный доводчик работает на отопление, то в ручном режиме отсекают подачу холодной воды. При работе его на охлаждение перекрывают горячую воду и открывают путь для поступления охлаждающей рабочей жидкости.

Пульт для управления как 2-трубным так и 4-трубным фанкойлом. Модуль подключают непосредственно к устройству и размещают вблизи него. От него подсоединяют панель управления и провода для ее питания

Для работы в автоматическом режиме на панели выставляют нужную для конкретного помещения температуру. Поддержка заданного параметра осуществляется посредством термостатов, которые корректируют циркуляцию теплоносителей — холодного и горячего.

Преимущество фанкойла выражается не только в применении безопасного и дешевого теплоносителя но и в быстром устранении неполадок в виде утечек воды. Это удешевляет их сервис. Применение этих устройств — наиболее энергоэффективный способ создания благоприятного микроклимата в здании

Так как любое большое здание имеет зоны с разными требованиями к температурному режиму, каждую из них должен обслуживать отдельный фанкойл или их группа с идентичными настройками. Количество агрегатов определяют на стадии проектирования системы расчетным путем. Стоимость отдельных узлов системы чиллер-фанкойл довольно высокая‚ поэтому как расчет‚ так и проектирование системы нужно выполнять максимально точно.

Чиллеры и фанкойлы для центральных систем кондиционирования

Чиллер-фанкойл – разновидность устройств кондиционирования, отличительной особенностью которой является циркулирование между блоками воды (этиленгликоля/пропиленгликоля) как хладагента.

Чиллер – холодильная машина, понижающая температуру жидкости внутри теплоносителя. Устанавливается на крыше, чердачном пространстве, техническом помещении. При установке машины на кровле, необходимо сливать воду из системы перед наступлением холодного времени года.

Фанкойл – внутренний блок устройства, оснащенный вентилятором (fan), теплообменником (coil). Внешне очень похож на блок сплит-системы.

Оборудование может работать в трех режимах: охлаждение, обогрев, охлаждение-обогрев (4-х трубная обвязка).

Модификации внутренних блоков:

• настенные
• кассетные
• канальные
• напольно-потолочные.

Кратко приведем схемы монтажа.

Виды монтажа фанкойлов

Принципиальная схема фанкойла предусматривает:

• наличие трубопровода, который транспортирует горячую или холодную воду в зависимости от задач в определенный промежуток времени – зима, лето;
• наличие чиллера, который подготавливает нужную температуру воды и создает поток свежего воздуха, забираемого с улицы;
• внутренние устройства (вентиляторные доводчики), через которые осуществляется регулировка температуры в помещении.

Внутренние климатические устройства:

• Кассетные. Устанавливаются за подвесными потолками. Подходят для больших площадей в торговых центрах, производственных помещениях.
• Канальные. Находятся в вентиляционных шахтах.
• Настенные. Хороший выбор для небольших помещений – квартир, офисов.
• Напольно-потолочные. Подходят для размещения под потолком или возле стены.

Монтаж чиллеров и фанкойлов различного типа имеет свои особенности, а также преимущества и недостатки:

• Канальный способен выполнять три функции (охлаждение, обогрев, вентиляция), но требует точных подсчетов по расходуемому воздушному объему, консультации специалистов в плане установки системы нагрева воды для зимнего периода.
• Установка фанкойлов кассетного типа позволяет экономить место, кондиционировать большие помещения, но требует пространства под потолком, которое выделяется под монтаж блока.
• Монтаж фанкойлов напольного типа дает возможность незаметно охлаждать помещения сложной конструкции, не влияя на здоровье людей, но требует большей мощности и места на полу или под потолком.
• Подключение фанкойла настенного типа – наименее экономный способ, но более простой.

Системы бывают двухтрубными и четырехтрубными. Цена четырехтрубной разводки выше, так как она одновременно осуществляет и обогрев, и охлаждение. Двухтрубная система дешевле, но для функции обогрева нужно будет отводить трубы от холодильной установки и подключать к котлу во время отопительного сезона.

Способом скрытого подключения монтируются канальные вентиляторные доводчики. Секция в потолке должна быть подвижной для доступа к устройству.

Кассетный, напольный и настенный блоки монтируются открытым способом. Эксплуатацию и обслуживание устройств открытого типа проводить легче.

Особенности монтажа

С учетом сложности систем фанкойл-чиллер ее установкой и настройкой должны заниматься высокопрофессиональные специалисты. Только они смогут выполнить качественный монтаж фанкойлов, произведя грамотную:

• установку агрегата в том месте, где его работа будет максимально эффективной;
• сборку узлов обвязки, установив необходимые краны, клапана, приборы по контролю температуры и давления;
• прокладку и теплоизоляцию труб;
• установку системы отвода конденсата;
• работу по подключению приборов к электросети;
• опрессовку системы и проверку ее герметичности;
• подачу носителя (воды).

Они же произведут и все необходимые расчеты перед началом работ, учитывающие, какую функциональную нагрузку будет выполнять тот или иной фанкойл, а также особенности каждого помещения в сооружении.

Таким образом, вы смогли убедиться не только в том, что системы фанкойл-чиллер очень эффективны, экономичны и надежны, но и в том, что они требуют выполнения сложных операций по монтажу и наладке системы. А для этого необходимо привлечение сотрудников организаций, специализирующихся на создании подобных систем «под ключ».

Благодаря ограничениям по объему помещений и длине фреоновой магистрали, характерных для сплит-систем, значительно увеличился спрос у наших соотечественников на установку в жилые и коммерческие помещения фанкойлов. Независимо от исполнения, настенный фанкойл, напольный или потолочный, это устройство представляет собой достаточно компактный теплообменник, подключенный к горячему и холодному контуру устройства подготовки рабочей жидкости. Другими словами это устройство можно сравнить с внутренним блоком обычной сплит-системы. Фанкойлы могут иметь различия в конструкцию, но в каждом есть следующие составляющие:

• Теплообменник, благодаря которому производится охлаждение или нагрев приточного воздуха.
• Вентилятора, который направляет приточный воздух в теплообменник.
• Фильтр, который служит для очистки приточного воздуха от механических включений.
• Блок контроля с пультом ДУ.

Типовую конструкцию фанкойла в разрезе, с обозначением элементов, можно увидеть на рисунке.

Принцип работы системы достаточно прост: из устройства обработки (чиллера) рабочая жидкость заданной температуры поступает в фанкойл, где и происходит теплообмен между воздухом и стенками теплообменника. Воздух в теплообменник может подаваться двумя способами:

• Уличный, из приточной вентиляционной системы посредством системы воздуховодов;
• Внутренний, из помещения. При этом происходит нагрев воздушных масс намного быстрее, чем в случае подачи приточного воздуха.

Такая система называется и может работать как на охлаждение, так и на обогрев воздуха в помещении.

Что такое фанкойл и чиллер?

Фанкойлы классифицируются по месту размещения и бывают настенные, кассетные, канальные, напольные и потолочные. Бескорпусные фанкойлы монтируют за подвесными потолками и декоративными панелями. Еще фанкойлы классифицируются на вертикальные и горизонтальные.

Различают двухтрубные (только для охлаждения) и четырехтрубные фанкойлы (охлаждение и нагрев воздуха). Четырехтрубная система фэнкойлов позволяет использовать одни вентиляторные доводчики на обогрев и другие на холод одновременно. Зимой они могут работать как радиаторы центрального отопления. Соответственно, цена фанкойлов четырехтрубных выше.

Система чиллер-фанкойл — централизованная, многозональная система кондиционирования воздуха, в которой теплоносителем между центральной охлаждающей машиной (чиллером) и локальными теплообменниками (узлами охлаждения воздуха, фанкойлами) служит охлаждённая жидкость, циркулирующая под относительно низким давлением — обыкновенная вода (в тропическом климате) или водный раствор этиленгликоля (в умеренном и холодном климате).

Кроме чиллера (чиллеров) и фанкойлов, в состав системы входит трубная разводка между ними, насосная станция (гидромодуль) и подсистема автоматического регулирования (автоматика).

Далее об автоматике.

Подключение фанкойла в несколько этапов

Первый этап

— это установка самого фанкойла на место, отведенное в проекте с последующим подключением его к системе трубопроводов подводящих воду (или любой другой теплоноситель). Опять же следует за основу брать все характеристики заложенные в проекте.

• Нельзя менять или изменять диаметры трубопроводов, материал, из которого должны быть сделаны трубы, что однозначно скажется на расходе теплоносителя через фанкойл и в дальнейшем на работоспособности самого чиллера.
• Нельзя допускать установку не предусмотренных проектом, вентилей, переходников или других элементов гидравлического контура, а также не установку таких же элементов.
• Необходимо помнить, что при работе фанкойла на его теплообменнике образуется конденсат и этот конденсат надо выводить в систему канализации.
• Для исключения застоя конденсата в дренажных трубопроводах при его прокладке обязательно на всем протяжении дренажного трубопровода необходимо выдержать уклон в 1 градус.
• Полностью исключить провалы и образование застойных зон.
• В системе канализации присутствуют не приятные запахи и попадание этих запахов через дренажный трубопровод в фанкойл, а далее в помещение, тоже необходимо исключить, предусмотрев водяной затвор или запахозапирающее устройство на дренажном трубопроводе.

Второй этап.

Поскольку канальные фанкойлы бывают различные по типу расположения, то самым сложным на этом этапе является подключение фанкойлов к воздуховодам.

Не все канальные фанкойлы могут подключаться к воздуховодам, поэтому этот этап больше касается тех, кто имеет такое соединение. Если же канальный фанкойл требует подключение воздуховодов, то на этом этапе производят такое соединение, по которым поступает воздух к самому фанкойлу, и по которым подготовленный воздух поступает в помещение после фанкойла

Кроме этого необходимо обратить внимание на воздуховод, обеспечивающий приток свежего воздуха, если такой заложен в проекте. Материал и сечение воздуховодов бывает различное и поэтому следует эти параметры воздуховодов соблюдать согласно тому, что заложено в проектной документации

Следует обратить внимание на длину воздуховодов, по которым воздух должен поступать из помещения и в помещение. Эта длина напрямую связана с такой технической характеристикой фанкойла как статический напор

Увеличение длины воздуховодов может привести к снижению расхода воздуха.

Третий этап

. Происходит подключение фанкойлов к сети электрического питания.

• Перед подключением неплохо было бы уделить немного время для того чтобы сверить соответствие напряжения фанкойла и сети к которой следует подключиться. Автомат, через который следует подключать фанкойл или несколько фанкойлов должен быть немного больше (примерно на 15-20%) по силе тока (амперам), чем все фанкойлы подключенные к нему. Можно воспользоваться формулой из 6 класса для расчета силы тока автомата. Р=U*I откуда I=P/U. Где Р — электрическая мощность подключенных фанкойлов; U – напряжение в сети (обычно 220 В); I – сила тока (амперы), которой должен соответствовать автомат через который происходит подключение.
• Нельзя забывать, что обязательно необходимо подключить все три провода особенно третий – заземление.

В настоящее время большой популярностью у населения пользуется спросом монтаж фанкойлов – устройств, способных охлаждать либо нагревать воздух в помещении. Такое устройство (проще говоря, теплообменник) может быть установлено в каждом помещении здания, что позволяет выбирать индивидуальный температурный режим по желанию людей, находящихся в нем. Несмотря на различия в конструкциях данных агрегатов, все они состоят из:

• фильтрующего элемента, предохраняющего систему фанкойла от попадания в нее вместе с воздухом посторонних частиц;
• самого теплообменника, с помощью которого воздух в помещении будет охлаждаться либо нагреваться, что зависит от выбранного режима работы прибора;
• вентилятора, обеспечивающего принудительный поток воздуха через теплообменник;
• электрического нагревательного элемента;
• панели (пульта) управления.

Подключение фанкойла

Фанкойл является сложной климатической техникой, поэтому при его выборе обязательно следует производить специальные расчеты, справиться с которыми сможет только опытный инженер-теплотехник. Если схема разводки подобрана правильно и детально проработана, то при монтаже устройств не возникнет непредвиденных проблем. При этом доверять установку такой техники следует только профессионалам.

В связи с тем, что система чиллер-фанкойл может работать как на обогрев, так и на охлаждение, существует две схемы подключения:

1. Двухтрубная, при которой устройства летом работают в качестве охладителей, а зимой в качестве отопительного прибора. В такой системе присутствует один теплообменник, и в холодное время года вода в него поступает теплоноситель от стороннего нагревателя, например котла, а в теплое — от чиллера. Такая система позволит либо охлаждать все помещения в здании, либо обогревать.li>
2. Четырехтрубная. Такая система монтируется по аналогичной схеме, что и двухтрубная, но имеет 2 независимых контура, каждый из которых работает в своем режиме (обогрев или охлаждение). В этом случае чиллер подготавливает хладоноситель и через гидромодуль (насосная группа) раздает его до каждого из фанкойлов. Котел или другой прибор готовит теплоноситель и подает его к каждому вентиляторному доводчику (фанкойлу) в свой «теплый» теплообменник. В итоге, в каждом отдельно взятом помещении, все пользующиеся могут создать свой персональный температурный режим, включив фанкойл на обогрев или охлаждение. Данная система является более универсальной и подходит для постоянной и комфортной эксплуатации.

Схема обвязки фанкойлов проектируется на этапе выбора оборудования. При этом необходимо учитывать теплоизбыток каждого помещения в летнее время и недостаток тепла зимой. Следует помнить, что к чиллеру можно подключать неограниченное число фанкойлов, однако каждый из них должен быть удален от центра не более, чем на 600 метров. Мощность приборов определяется потребностями пользователей и особенностями здания.

Существуют фанкойлы, которые устанавливаются:

• в фальш-потолок (кассетные фанкойлы),
• за фальш-потолок, в стеновую нишу, тех.помещение (канальные) и раздают воздух через систему воздуховодов и вентиляционных решеток и диффузоров,
• на пол или стену (корпусные напольно-потолочные),
• на стену в помещении (настенные).

Большинство устройств рассчитаны только на двухтрубный или только на четырехтрубный способ подключения, поэтому определиться со способом монтажа следует до покупки оборудования. Определить, какая техника подходит в вашем случае, и как её стоит монтировать, может только специалист.

Дополнительная информация

Монтаж фанкойла с обвязкой

Кроме охлаждения данная система кондиционирования используется для отопления. Внутренний блок подключается к чиллеру и системе центрального отопления. Для этого используется второй теплообменный контур.

В зависимости от этого различают два типа обвязки:

1. Двухтрубный.
   Работа только на обогрев (чиллер оснащен теплонасосом) или охлаждение. Обвязка организуется двухтрубным контуром с одним теплообменником. При этом устройство оборудуется 2-х ходовым клапаном, работающим на открытие/закрытие подачи жидкости внутри теплообменника.
2. Четырехтрубный.
   Подключение устройства для охлаждения/обогрева одновременно. Один контур предназначен для подсоединения к холодильной машине. Второй двухтрубный контур – для подключения к центральному отоплению. Таким образом устройство одновременно охлаждает и обогревает помещения. Актуально для зданий, где требуется отдельная настройка температурного режима в разных помещениях.

Здесь используется 3-х ходовой клапан, который подает жидкость в обход внутреннего блока при подключенном отоплении, что позволяет сохранить автономность контуров со своей температурной характеристикой.

Использование данного устройства в составе оборудования центрального кондиционирования позволяет довести качество охлаждаемого воздуха до нужных микроклиматических показателей. Возможность подключения к центральному отоплению в холодное время года значительно экономит затраты на энергоносители. Особенно актуально для больших офисных зданий, бизнес-центров, крупных торговых площадок. Также возможна установка для загородного жилья.

Чем отличается хладагент от теплоносителя?

Холодильный агент является рабочим веществом, которое в процессе холодильного цикла может пребывать в разных агрегатных состояниях при различных значениях давления. Теплоноситель не меняет фазовых состояний. Его функция — перенос холода или тепла на какое-то определенное расстояние.

Транспортировкой хладагента управляет компрессор, а теплоносителя — насос. Температура холодильного агента может опускаться как ниже точки кипения, так и подыматься за ее пределы. Теплоноситель‚ в отличие от хладагента‚ постоянно работает в условиях температур, не растущих выше точки кипения при текущем давлении.
