Правила устройства канализации
Помните про уклон канализационных труб, который является самой важной составляющей, от которой будет зависеть четкость и долгота работы вашей канализации.
Начинайте вести монтаж от точек, которые четко фиксированы. Обычно монтаж канализации и водоснабжения начинается с точки выпуска и постепенно продвигается к точкам ливневого и сантехнического водозабора.
В результате монтажа на трубы не должно оказываться никакое дополнительное воздействие
Особенно важен этот пункт для пластиковых труб, которые изготовлены из пластика, который может треснуть в любом месте, особенно в местах соединений.
Все участки труб нужно фиксировать и следить за тем, чтобы они не провисали на ванных или раковинах, а также в тех местах, где труба имеет большую длину.
Для труб из чугуна перечень рекомендаций намного превышает предоставленный, но мы не будем о них, так как системы водоснабжения и канализации из чугуна уже не актуальны.
Они очень дороги, неудобны в монтаже, также для них нужен специальный навык и тяжелый отрезной инструмент.
Правда, есть у таких труб и плюс: чугун способен заглушить звук, сливающийся воды, с чем не справиться пластик, поэтому для пластиковых труб нужна звукоизоляция. Это нужно учесть еще при проектировании канализации. В противном случае, вам придется слышать не очень приятные звуки в своей квартире.
Монтаж труб нужно начинать от нижней жесткой точки. Если это квартира, то такой точкой является магистральный фановый стояк.
Если устраивается канализация в частном доме, то такой точкой будет пересечение фундамента. Здесь та часть канализации, которая располагается на улице может быть и не смонтирована, так как длина прямого участка позволяет сделать временный изгиб, необходимый для раструбов.
Далее следуйте проекту и расчертите линии канализации. Делайте уклон около двух сантиметров. После этого засверлите и установите крепежные хомуты. Соберите систему последовательно и зафиксируйте трубы хомутами.
Установите всю сантехнику, заводя ее в фановые отводы, зафиксированные по месту.
Порядок работ при создании наружной канализации
Начинается прокладка труб канализации с проекта. Рекомендуется сделать траншею с минимальным количеством изгибов, оптимальное решение — совершенно прямая труба без каких-либо поворотов. Если же без них никак не обойтись, а длина системы более 12 метров, в таких местах устанавливают смотровые колодцы, поскольку именно здесь чаще всего возникают засоры и поломки.
Обратите внимание! Даже идеально прямую канализацию необходимо снабжать смотровыми колодцами каждые 25 метров
Важно правильно определить глубину прокладки канализационной трубы. При ее определении учитывают глубину промерзания грунта и уровень входа канализационной трубы в септик или трубу централизованной канализационной системы. Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции
Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции
При ее определении учитывают глубину промерзания грунта и уровень входа канализационной трубы в септик или трубу централизованной канализационной системы. Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции
Важно правильно определить глубину прокладки канализационной трубы. При ее определении учитывают глубину промерзания грунта и уровень входа канализационной трубы в септик или трубу централизованной канализационной системы. Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции
Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции.
При определении глубины прокладки труб наружной канализации следует учесть уровень промерзания почвы, необходимый уклон, а также глубину, на которой трубы будут подключены к очистным сооружениям
Нередко создание достаточно глубокой траншеи оказывается слишком трудоемким, а порой и невозможным. В таком случае необходимо провести теплоизоляционные работы, чтобы защитить стоки от замерзания в зимнее время. Согласно правилам прокладки канализационных труб, минимальная ширина траншеи определяется как диаметр трубы плюс по 20 мм с каждой стороны для труб. Если труба шире 200 мм, свободное пространство следует увеличить, иначе провести правильный монтаж конструкции будет затруднительно.
После того, как план составлен и все факторы учтены, приступают к выполнению работ. Для монтажа наружной канализации следует:
- Выкопать траншею подходящего размера.
- Уложить на дно песчаную подушку толщиной примерно 50 мм.
- Тщательно утрамбовать дно траншеи.
- Уложить и соединить канализационные трубы.
- Подключить их к внутренней канализации и к септику.
- Проверить работу системы и убедиться в ее герметичности.
- Засыпать песком пространство по бокам труб, послойно его утрамбовывая.
- Засыпать канализацию сверху.
Обратите внимание! Слой песка или грунта, уложенный поверх канализационных труб, утрамбовывать не нужно. Практический опыт устройства наружной канализации представлен в следующем видеоматериале:. Практический опыт устройства наружной канализации представлен в следующем видеоматериале:
Практический опыт устройства наружной канализации представлен в следующем видеоматериале:
Выясняя, как правильно проложить канализационные трубы, следует учесть рекомендации специалистов:
- количество стыков и поворотов должно быть минимальным;
- все раструбы нужно направлять навстречу движению стоков;
- нельзя укорачивать раструбы и фасонные элементы;
- следует закрепить трубы, чтобы обеспечить правильный уклон канализации.
Чтобы соблюсти уклон, используют маркировочный шнур, который натягивают по дну траншеи.
На дно траншеи для канализационной трубы следует уложить и тщательно утрамбовать песчаную подушку. Трамбуют также песок, который засыпают по бокам, но песок и грунт над трубой утрамбовывать не следует
Ремонтные работы
Ремонт системы водоснабжения и канализации будет востребован по-любому. Придет время, и что-то не будет работать, что-то забьется, что-то сломается. И здесь придется выбирать методы проведения ремонтных работ. Если это связано с очисткой канализационной системы, то проблема будет упираться только в то, каким способом это все провести. Варианты и технологии существуют, так что в этом плане проблем возникнуть не должно.
Сложнее будет с водопроводом, если, к примеру, сломается насос, или забьется фильтр. Здесь придется или менять, или ремонтировать. В любом случае появятся непредвиденные достаточно большие расходы. Поэтому специалисты рекомендуют проводить осмотр через определенное время, чтобы выявить недостатки.
Подготовка к проведению водопроводных и канализационных труб в квартирах
Приобретая квартиру в новом многоэтажном доме, любой владелец, прежде всего, столкнется с первоочередной задачей – сделать ремонт и смонтировать главные коммуникации. Как правило, в типичной новостройке будет установлена только отопительная система. Сначала предстоит монтаж водопровода и канализации.
Для этого требуется нарисовать схему разводки труб в соответствии с установкой сантехники. Нужно заранее определить, в каком месте помещения будут располагаться ванна, унитаз и необходимая бытовая техника. В этом случае целесообразно разработать проект (можно обратиться к профессиональному дизайнеру)
При этом важно помнить об удобстве использования элементов сантехники и начертить схему трубопровода правильно
Разводка водопроводных труб
ГВС
Ряд разновидностей труб может использоваться как на холодной воде, так и в системах ГВС и отопления.
В список входят:
| Изображение | Описание |
| ППР (полипропиленовые) трубы. Они монтируются раструбной сваркой и могут армироваться стекловолокном или тонкой (0,5 мм) алюминиевой фольгой. |
| Сшитый полиэтилен PEX отличается от привычного нам полимера наличием поперечных связей между молекулами. Они делают материал куда более термостойким (до 90-110°С) и повышают его механическую прочность. Соединения — компрессионные и на штуцерах. |
| PERT (термостойкий полиэтилен) схож с PEX физическими свойствами, но производится путем добавки в полиэтилен сополимеров. Трубы соединяются раструбной пайкой. |
| Металлопластиковые трубы — композит из PERT или PEX и алюминия. Сердечник делает водопровод более жестким и увеличивает его прочность на разрыв. Для монтажа используются фитинги под обжимку, компрессионные и пуш-фитинги. |
| Медь невыгодно отличается от полимерных материалов высокой ценой, зато выигрывает у них в прочности (разрушающее давление свыше 200 атмосфер) и долговечности (не меньше века). Соединения — паяные, компрессионные и пресс-фитинговые. |
| Гофрированная нержавеющая труба монтируется на компрессионных фитингах и соединениях с надетыми на развальцованный конец трубы накидными гайками. От меди при близких характеристиках выгодно отличается более демократичной ценой и исключительной гибкостью. |
Видео в этой статье расскажет вам больше о том, как выполняется монтаж и ремонт сетей водоснабжения и водоотведения.
Канализация
Явный аутсайдер среди разновидностей канализационных труб — чугунные. Для них характерна запредельно высокая стоимость, значительная масса и исключительная трудоемкость монтажа. Единственный плюс на фоне пластика — отсутствие шума: звуки канализации в квартире с чугунным стояком почти не слышны.
Чугунный стояк канализации
Канализационные трубы из ПВХ и полипропилена почти неразличимы внешне и используют для монтажа одинаковые раструбные соединения с уплотнителями. Трубы из ППР обладают чуть большей термостойкостью и несколько более высокой кольцевой жесткостью, однако какой-либо практической разницы между ними нет.
Фасонина из ПВХ
Особо стоит упомянуть бесшумные пластиковые трубы с минеральным наполнителем. Они маркируются белым цветом и благодаря повышенной плотности стенок достаточно эффективно гасят шум, почти не отличаясь по его уровню от чугунной трубы.
На фото — бесшумные трубы и фасонина
Материал для трубопровода
Подбор материала для устройства подземных коммуникаций – один из главных моментов в составлении проекта внутреннего и наружного водоснабжения и канализации жилых зданий. Необходимо, чтобы они хорошо противостояли коррозии, действию твердых взвесей и окружающей среды. В СНиПе рассмотрена возможность использования следующих труб:
Подбор материала
- Полиэтиленовых;
- поливинилхлоридных;
- полипропиленовых;
- стальных;
- чугунных;
- железобетонных;
- асбестоцементных;
- керамических
- стеклянных.
Использование последних допускается нормами, но только в исключительных ситуациях.
Железобетонные трубы
Используются в безнапорных сетях. Они, как правило, имеют большой диаметр, устойчивы к внешним воздействиям, а также нагрузкам на сжатие и растяжение. Их можно использовать для отвода стоков от промышленных зданий, основная область применения – городская канализация с большим объемом стоков.
Асбестоцементные трубы
Можно использовать не только в безнапорных, но и напорных сетях. Материал хорошо выдерживает нагрузки и с трудом поддается воздействию. В результате взаимодействия с водной средой его прочность только увеличивается.
Стальные трубы, хоть и предусмотрены СНиП, но используются редко для подземных канализаций, так как подвержены коррозии.
Чугунные трубы
Широко распространенный вариант. Долгое время использовался только этот материал, срок его эксплуатации доходит до 80 лет. Это очень прочные трубы, которые не подвержены коррозии. Применяются в основном для прокладки городских сетей, но иногда используются и в частном строительстве. К минусам можно отнести внутреннюю шероховатость, которая способствует наростов из твердых частиц, содержащихся в жидкости, большую массу изделия и высокую стоимость вследствие особенностей производства чугуна по ГОСТу.
Полимерные трубы
Стали распространены в последнее время. Они выполняются из полиэтилена, поливинилхлорида или полипропилена. Эти изделия легкие, хорошо выдерживают нагрузки, поэтому их используют в напорных и безнапорных сетях. К преимуществам также можно отнести их легкость и относительно небольшую стоимость.
Основной недостаток труб ПВХ – небольшой диапазон, при которых они сохраняют свои эксплуатационные свойства. Они плохо выносят высокие и низкие температуры, поэтому при устройстве трубопроводов ПВХ необходимо предусмотреть теплоизоляцию. Трубы ПВХ редко используются для устройства наружных инженерных сетей, но они прекрасно себя проявляют при монтаже внутреннего водопровода и канализации.
Выбор варианта обустройства разводки внутреннего водопровода
Внутренний водопровод желательно прокладывать таким образом, чтобы его протяженность была наименьшей, а проект по минимуму содержал повороты и пересечения. Монтаж труб водоснабжения внутри здания выполнить закрытым способом достаточно сложно. Для этого необходимы определенные профессиональные навыки и проведение точных предварительных расчетов.
Открытым способом устройство водопровода внутри здания осуществить значительно проще, да и проведение профилактики, обслуживания и ремонта не вызовет никаких затруднений. Размещение водопроводных труб в вертикальной плоскости предусматривается в углах помещений, в горизонтальной плоскости их размещают на уровне пола, на незначительном расстоянии от стен.
Разводку водоснабжения выполняют:
- Последовательно. При тройниковой системе трубопровод, идущий от основной магистрали, последовательно подводится к потребителям. По двум трубам, отходящим от стояка, на котором стоит вводное запорное устройство, посредством тройников ко всем потребителям подаются горячая и холодная вода. Преимущество последовательной разводки состоит в предельной простоте монтаже и экономичном использовании материалов. Значительным недостатком является возможность заметного перепада давления в системе при одновременном подключении нескольких потребителей. Что касается необходимости отключения системы в целом для проведения ремонтных работ, то ее несложно избежать. Для этого производится установка запорной арматуры на каждой ветке.
- Параллельно. Коллекторной системой предусматривается наличие одноименного устройства. У него один ввод, а количество выводов соответствует числу точек водоразбора. Преимущество параллельной разводки состоит в равномерности распределения воды между потребителями, а также в возможности производить обслуживание и ремонт, отключив от системы только требующий внимания участок. Еще один весомый плюс коллекторной системы – сосредоточение всех приборов управления в едином коллекторном шкафу. К недостаткам относится возрастание трудоемкости и стоимости выполняемых работ и системы в целом.
Коллекторная разводка имеет важное преимущество — равномерное распределение воды между всеми потребителями
Нормативные расстояния при планировании участков
В основном при помощи выгребных ям водоотведение обустраивается в небольших населённых пунктах и дачных домах. Соответственно, планировка участков осуществляется по требованиям СП 53.13330.2011 (актуализированная редакция СНиП 30-02-97*) и санитарных норм (СанПиН) 42-128-4690, принятых ещё в 1988-м, но действующих и в 2021 году.
В среднем, величина участка принимается за 0,06 га (всем известные 6 соток). На таком отрезке земли может быть построен жилой дом, установлена теплица, летний душ или кухня, баня, гараж и другие хозпостройки.
Любимые 6 соток
Какие дистанции нужно соблюдать
В части содержания птицы или мелкого скота, назначение и порядок строительства должны быть адекватны ветеринарным нормам, установленным органами местного самоуправления. В остальном необходимо следовать требованиям, которые мы и объединили в одной таблице:
| Объекты | Расстояния между ними |
Расстояние от жилого дома до красной линии улиц и проездов |
Расстояния измеряются от выступающих частей здания (выступ фундамента, эркер, крыльцо, навес). |
Примыкание гаража | Гараж может примыкать как к дому, так и к улице или проезду. |
Расстояния от дома и построек до соседской ограды | Существуют нормы, которые нужно соблюдать при застройке участка относительно границы с соседним наделом:
|
Расстояние от сливной ямы до построек и других объектов | Расположение выгребной ямы имеет большое значение, так как это объект санитарного значения:
Выгребная яма от соседей до ваших построек тоже не должна располагаться ближе, чем ваша. |
Примечание: Упомянутое в таблице расстояние между колодцем и выгребной ямой учитывается, даже когда на участке расположена надворная уборная с невыгребаемой ямой (местное компостирование).
Придомовая сливная яма
К яме можно пристраивать дополнительные отстойники (септики), с помощью которых которых жидкие стоки отводятся в пониженную точку рельефа. Если есть туалет с выгребом, сбор и дальнейший отвод хозяйственных сточных вод (душ, баня, кухня) можно вести отдельно путём устройства фильтровальной траншеи. Она должна располагаться в одном метре (минимально) от соседнего участка, либо сбрасывать их в уличный кювет.
Расстояние от дренажной траншеи до границы соседнего участка
В общем, при обустройстве автономного водоотведения необходимо соблюсти главную заповедь строительных норм и правил 31-02-2001: удаление твёрдых отходов и сточных вод должно быть организовано так, чтобы не загрязнять ни саму территорию, ни её подземный водоносный горизонт.
Летнее или зимнее водоснабжение
Летний водопровод
Летний водопровод эксплуатируется в теплое время года для водоснабжения загородного дома, полива зеленых насаждений и цветников, обеспечивает летнюю кухню и другие нужды и присоединяется к внутреннему водопроводу жилого дома. Как правило используется для водоснабжения дачи.
Летний водопровод из колодца Летний водопровод из скважины
Зимний водопровод
Зимний водопровод прокладывается в домах с постоянным проживанием, но даже при сезонном его использовании, не требуется слив воды из труб. Эксплуатируется зимний водопровод круглогодично без проблем. При прокладке трубы утепляются, укладываются глубже, поэтому не промерзает.
Зимний водопровод из колодца Зимний водопровод из скважины
Некоторые рекомендации
Система канализационных труб предполагает разделение на отдельные участки с элементами разного диаметра. В отличие от монтажных работ с водопроводом, трубы для стока не требуют таких больших затрат, на них можно немного сэкономить. Например, для умывальника или раковины достаточно установить изделия на 32 – 50 миллиметров. Такой же диаметр соединений подойдет для посудомоечной или стиральной техники. Труба для ванны или душевого бокса проводится с диаметром около 60 – 80 мм, а за унитазом нужно провести изделие 110 миллиметров в диаметре.
При установке коммуникаций сегодня применяют некоторые устройства, обеспечивающие удобство эксплуатации таких систем. В частности, это обратный клапан, монтируемый перед стояком.
Обратный клапан на канализацию
Такое приспособление препятствует попаданию канализационных стоков в систему водопровода. Еще используют специальные ревизионные патрубки с лючками. Эти отверстия устанавливают для процесса очистки или осмотра системы. Особенно удобно монтировать такие конструкции, в которых присутствуют прямоугольные отводы или отклонения.
На отверстия для слива в каждой сантехнической точке необходимо ставить специальные защитные сеточки. Для раковин на кухнях устанавливают жироуловители. Такие детали продлевают срок работы сточной системы.
Наша галерея работ
Наши специалисты осуществляют монтаж канализации под ключ по следующему алгоритму:
- Анализ проектной документации и разработка плана и схемы проведения работ.
- Укладка горизонтального стояка в доме. Подключение и сборка начинается с самой удаленной и наиболее высоко расположенной точки и движется по направлению к центральному стоку.
- Обустройство резервуара для хранения или переработки отходов;
- Соединение стока и резервуара единой трубой. Для ее укладки выкапывается траншея, глубиной в 3 метра, где конструкцию собирают и закапывают. Места всех соединений надежно обрабатывают.
Ознакомиться с тем, какие конкретно проекты вы можете заказать в нашей организации, и как выглядит сам процесс монтажа систем канализации и ремонтных работ по её замене, вы можете прямо на сайте. Специально для этого мы организовали галерею, где поместили подборку актуальных качественных фотографий. Отметим, что в блоке опубликованы не все виды реализуемых нами проектов – это лишь наглядный пример того, как ведутся и в каком виде сдаются работы.
Хотите подробнее узнать о том, как проходит обслуживание? Ваше вниманию мы представляем видео отзывы от наших клиентов, где они делятся своими впечатлениями о работе сантехников и общении с менеджерами.
Особенности размещения элементов системы
Наружная канализационная сеть представляет собой систему трубопроводов, проходящую от вывода из дома до точки присоединения к магистрали или резервуару. Для обслуживания, очистки на протяжении линии трубопроводов устанавливаются смотровые или ревизионные коллекторы. Основная задача, которую они призваны решать, состоит в предоставлении доступа для очистки и обслуживания. Максимальное расстояние между канализационными колодцами определяется номами СНиП (или действующими СП). Увеличивать его нельзя, так как это исключит возможность очистки внутренней полости труб от засоров. Для каждого типоразмера труб принимается свое расстояние между канализационными колодцами. Оно определяется исходя из условий эксплуатации, специфики перемещения стоков, возрастает с увеличением диаметра труб. На практике минимальный диаметр наружных трубопроводов составляет 100 мм, а максимальный редко превышает 200 мм. Примечательно, что минимальное расстояние между колодцами канализации СНиП не определяет, так как устанавливать избыточное количество точек ревизии нецелесообразно.

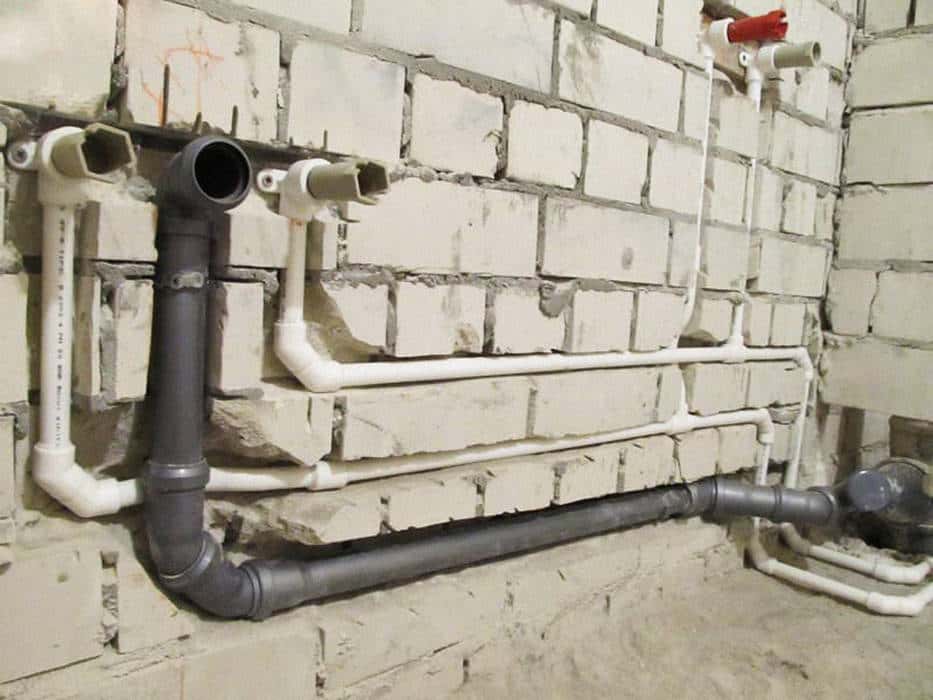

Прокладка труб внутренней канализации
Монтаж труб канализации не должен сопровождаться наличием прямых углов в соединениях и поворотах, ведь такое расположение колен будет способствовать образованию засоров. Для разворота трубы на прямой угол следует установить два поворота, каждый из которых будет равен 45 °.
Если вы планируете осуществить монтаж пластиковой канализации, то для соединения необходимо использовать муфты и раструбы. Последний способ является наиболее простым. При этом расширение на конце трубы соединяется с другой трубой. В раструбные пазы для герметизации вставляется резиновое кольцо. Для большего уплотнения соединение обрабатывается герметиком.
Муфтовые соединения выполняются по аналогии. Для удобства и возможности ремонта отрезка трубы используются сгоны. Монтаж канализации в доме осуществляется раструбными соединениями. На одном конце трубы располагается срез с фаской. Другой отрезок трубы должен иметь муфту с уплотнительным кольцом. Изделие вставляется в соединяющую муфту, а затем труба вынимается на 1,5 см. Это позволяет получить демпферный зазор.
По той причине, что пластиковые трубы характеризуются большим коэффициентом теплового расширения, длина конца изделия, которое вставляется в муфту, может увеличиваться до нескольких миллиметров. Если зазор будет отсутствовать, то трубы окажутся перекошены. При подсоединении стиральных и посудомоечных машин используется гибкая сантехническая подводка.
Монтаж внутренней сети
Монтаж трубопроводов
водоснабжения и канализации внутри дома выполняется в несколько этапов.
Проектирование
Правильно уложить трубопроводы водоснабжения и канализации внутри дома поможет
схема или простой рисунок. На нем следует отметить все точки, потребляющие
воду, требующие отвод бытовых стоков. Можно нарисовать расположение труб вдоль стен
с указанием мест поворота, крепления. Проектирование позволяет правильно
рассчитать необходимую длину трубных участков.
Подготовка материалов
Большое значение имеет правильный выбор фитингов. К ним
относятся переходные детали, отводы, тройники, муфты. Места их расположения
также отмечают на схеме, затем подсчитывают количество.
Выбор труб – это еще один важный момент. Каждый материал
имеет свои положительные или отрицательные характеристики. Для водопровода и
канализации чаще всего используются:
- Коммуникации из полипропилена. Системы характеризуются надежностью, долговечностью, отсутствием потребности регулярного обслуживания. Монтаж трубопровода можно выполнить самостоятельно при условии наличия навыка пайки.
- Металлопластиковые изделия. Собрать из них магистраль может любой человек, не имеющий специального образования. Минус заключается в необходимости регулярно осматривать места соединений, подтягивать ослабевшие зажимы.
- Медные трубы. Их преимущество заключается в антибактериальном действии на воду. Недостаток – высокая стоимость, сложный монтаж внутренних систем водоснабжения и канализации, изменение внешнего вида при долгой эксплуатации.
Герметизацию соединений выполняют несколькими видами
материалов:
- Фум-лента.
- Лента на самоклеящейся основе.
- Герметики.
- Обыкновенная пакля.
Крепежные элементы понадобятся для фиксации трубных отрезков
по всей длине. Они могут быть пластиковыми, металлическими, стеклянными. Каждый
вариант имеет свои особенности.
Сборка и проверка системы
Монтаж
труб водоснабжения и канализации требует специальных знаний. Поэтому чаще
всего такую работу выполняют специалисты соответствующей компании. Начинать
работу нужно только после отключения от центрального водоснабжения. Для
самостоятельного монтажа потребуется изучение специальной литературы,
внимательное и аккуратное выполнение всех мероприятий, соблюдение техники
безопасности.
После сборки места соединений проверяют на прочность,
герметичность
Важно помнить, что незначительные подтеки в дальнейшем станут
причиной серьезных неприятностей
Наружная канализация: материалы и оборудование
От качества монтажа канализации в доме или другом объекте зависит не только комфорт, но и уровень затрат на будущий ремонт и обслуживание системы. Наружная канализация, в отличие от внутренней, находится под слоем грунта – а значит, правильная установка лишит проблем последующего вскрытия системы.
Одним из распространенных типов очистительных сооружений является выгребная яма. Это довольно простая конструкция с приемлемой стоимостью. Для обустройства выгребной ямы используют специальные бетонные кольца. По сравнению с кирпичной кладкой, они:
Не меньшее значение при монтаже канализации приобретает выбор материала труб.
Разновидности труб из пластика
Пластиковые трубы — понятие собирательное, поскольку существует несколько видов искусственных полимеров, из которых создают такие изделия. Внешне они похожи между собой, но отличаются по физико-химическим свойствами. Большинство аварий в водопроводной сети домов случаются по той причине, что был выбран не тот вид пластиковых труб, который подходит для конкретного участка сети.
Трубы изготавливают из следующих материалов:
- Поливинилхлорид (ПВХ). Трубы из поливинилхлорида отличаются низкой стоимостью и достаточной жесткостью. Такие трубы способны выдержать температуру до 60°С, устойчивы к действию щелочей и кислот, не подвержены коррозии. Преимущество таких труб в том, что они не сгибаются. Их удобно устанавливать как в вертикальном, так и в горизонтальном положении, при этом трубы не будут со временем провисать. Еще одно преимущество — монтаж холодным способом. Между концами двух изделий устанавливаются переходник с резиновыми прокладками, который обеспечивает герметичное соединение. Специальный сварочный аппарат для этого не требуется. ПВХ устойчив к действию внешних факторов, потому трубы можно прокладывать как внутри, так и снаружи.
- Хлорированный поливинилхлорид (ХПВХ). Хлорированный ПВХ по физико-химическим свойствам и внешнему виду похож на ПВХ. Основное отличие материала — его термоустойчивость. ХПВХ выдерживает любую температуру воды в ее жидком агрегатном состоянии. Такие трубы можно применять для подачи горячего водоснабжения и систем отопления.
- Полипропилен (РР). Полипропилен — материал, устойчивый к действию высоких и низких температур, а также химических реагентов. Трубы, изготовленные из этого материала, также являются жесткими. Они не гнуться и не провисают даже под действием высоких температур. Полипропиленовые трубы бывают двух видов: однослойные и многослойные. Последние более устойчивы к воздействию факторов внешней и внутренней среды. Такие трубы соединяются с помощью фитингов, которые крепятся горячим способом. Для монтажа РР-труб необходим специальный сварочный аппарат.
- Полиэтилен (РЕ). Полиэтиленовые трубы — неоднородная группа изделий. Выделяют полиэтилен высокого и полиэтилен низкого давления (ПВД и ПНД соответственно). Они отличаются способом полимеризации материала и свойствами получаемого изделия. РЕ трубы гибкие, их удобно устанавливать в горизонтальном положении снаружи и даже под землей, поскольку нет необходимости выравнивать рельеф. Такие трубы часто используют для систем водоснабжения в сейсмически активных регионах. Кроме того, различают напорные и безнапорные РЕ трубы. Первые могут выдерживать давление до 10 атмосфер. Отличия ПВД труб от ПНД в том, что они более гибкие, устойчивы к нагрузкам, выдерживают замерзание внутренней среды. ПВД чаще применяют для прокладывания наружных частей водопровода, ПНД — внутренних. Монтаж осуществляется как холодным, так и горячем способом.
- Сшитый полиэтилен (РЕХ). Сшитый полиэтилен получается в результате дополнительной обработки под давлением обычного полиэтилена. Такой материал утрачивает свою гибкость, но приобретает устойчивость к воздействию высоких температур. РЕХ трубы можно использовать для системы горячего водоснабжения и отопления. Монтаж осуществляется горячим способом с помощью фитингов и сварки. Основный недостаток таких труб — низкая устойчивость к воздействию кислорода. Попадание его внутрь трубы не допускается.
- Металлопластик (РЕХ-AL-РЕХ). Металлопластиковые трубы — новый представитель рынка пластиковых изделий. Чаще для их изготовления используют полиэтилен и алюминий. При этом внутренний и наружный слой изготовлены из полиэтилена, а средний — из алюминия. Такие трубы объединяют в себе преимущества пластиковых и металлических. Они также не подвержены коррозии, имеют низкий вес, устойчивы к воздействию факторов внешней и внутренней среды, как пластиковые трубы. Но вместе с тем такие же долговечные, прочные и надежные как металлические. Монтаж и осуществляется холодным и горячим способами.
Рекомендуем ознакомиться: Применение запорной арматуры для перекрытия потока в водопроводах
ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ
При расчете систем водопровода и канализации использованы материалы: СНиП 2.04.01-85 “Внутренний водопровод и канализация зданий.” Монтаж, крепление санитарных приборов и трубопроводов,гидравлическое испытание и проверка действия внутренних систем водопровода и канализации должна производиться специализированной организацией в соответствии с требованиями СНиП 3.05.01-85 “Внутренние санитарно-технические системы”, ВСН 48-96.
За относительную отметку 0.000 принят уровень пола 1-го этажа, что соответствует абсолютной отметке 171,65. В жилом доме запроектированы: хозяйственно-питьевой водопровод (В1), водопровод для технических нужд (В2), подающей трубопровод горячей воды (Т3), циркуляционный трубопровод горячей воды (Т4) и бытовая канализация (К1).
