Монтаж сэндвич-дымохода своими руками: в стену, через крышу

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу

Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку

Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

Для внутренних труб – на наружную поверхность верхней внутренней трубы.
Для наружных труб – по наружной поверхности.
При переходе с одностенной на двустенную трубу – снаружи, по окружности.
При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Виды и конструкции наружных дымоходов

По конструкции наружные дымоходные устройства при выпуске через стену бывают:

настенные. Они фиксируются к фасаду;
коренные. Они отличаются от настенных устройств тем, что они располагаются около каркасного дома, а не на стене фасада. Это самостоятельная конструкция с фундаментом.

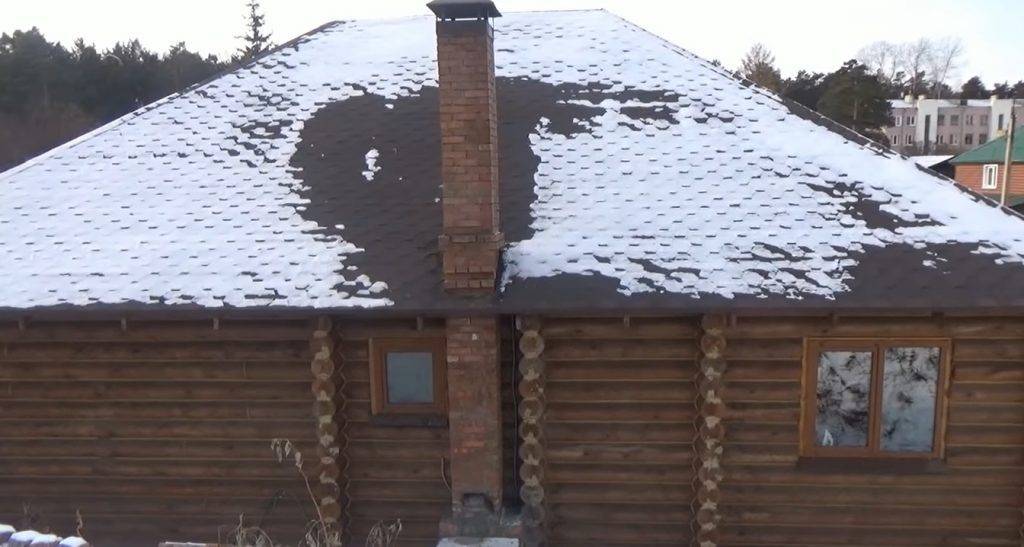

Коренной дымоход

Дымоход через стену в деревянном доме выполняется из огнеупорных материалов. Кирпичные, металлические, асбестоцементные и керамические вариации в разной степени оберегают свой дом от ядовитых газов. Мы познакомим вас с особенностями самых распространенных видов.

Кирпичные

Возводятся из красного кирпича.

Имеет прямоугольное сечение, что неудобно для увеличения силы тяги. Поверхность изнутри конструкции шероховатая. Дымоотвод тяжелый. Монтировать его смогут только квалифицированные каменщики. Кирпич не выдерживает воздействие агрессивных химических веществ. Пористая текстура материала способствует накоплению влаги и отложений сажи и копоти.

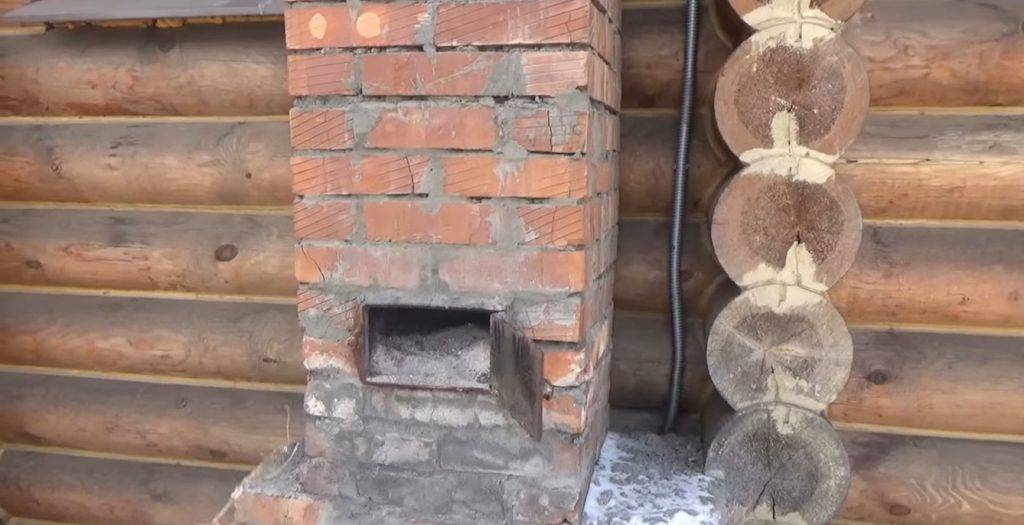

Ревизионный люк для прочистки наружного кирпичного дымохода

Керамические

Популярной конструкцией является керамическая сэндвич-труба. Она имеет длительный срок эксплуатации. Монтировать ее легко. С ее возведением можно справиться самостоятельно. Стенки внутри изделия гладкие, поэтому хорошая тяга гарантирована. Устанавливать прибор можно, как снаружи здания, так и внутри.

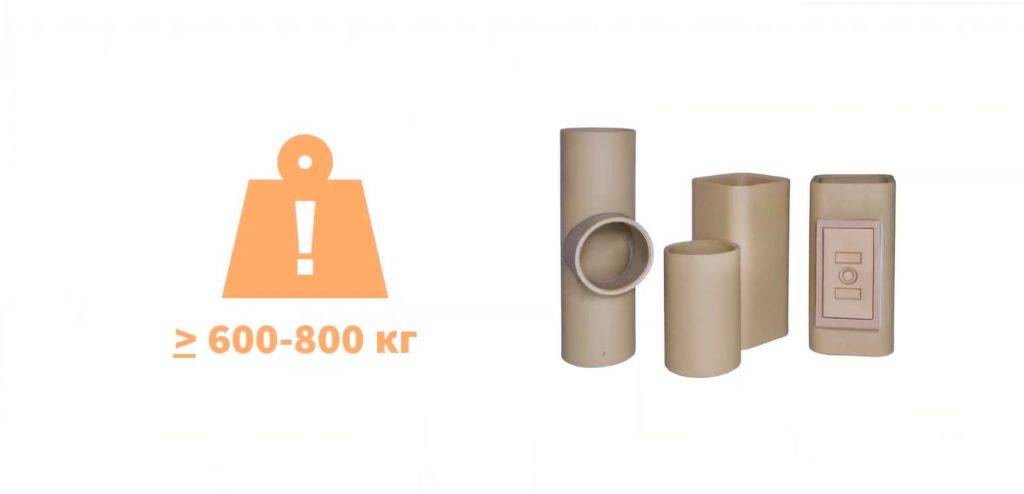

Масса 6-8- ми метрового керамического дымохода

Керамические конструкции не боятся агрессивных химических веществ: щелочей, кислот.

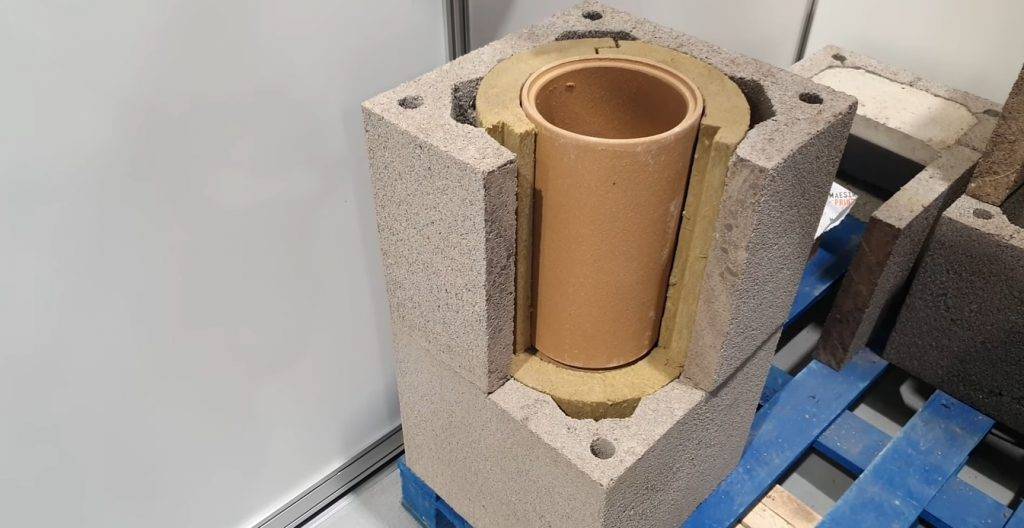

Керамический дымоход в блоках

Металлические

Однокомпонентные дымоотводы— металлические трубы круглого сечения. Они не применяются для наружной установки, потому что имеют высокие теплопотери. Агрессивные вещества, которые появляются при остывании газов, разрушают металлическую конструкцию. Поэтому срок службы однослойных устройств мал. Их недостатком является необходимость дорогой теплоизоляции.

Гладкие стенки дымохода обеспечивают хорошую тягу, уменьшают количество сажи на их поверхности. Монтаж дымохода через стену при помощи сэндвичей очень распространенный вариант.

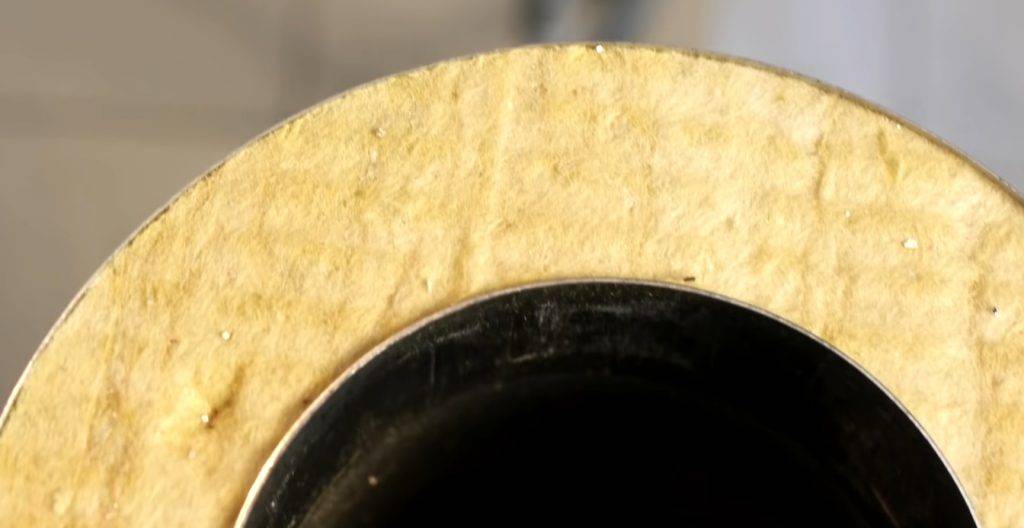

Сэндвич-труба в разрезе

Монтаж самодельного дымохода с сэндвич-элементами

Понятно, что уже по определению сэндвич-труба должна быть самой безопасной, ведь она решает самое главную проблему – не дает дымоходу перегреваться и вызвать пожары. Суть в том, что промежуточной внутренний теплоизолирующий материал попросту не пропускает жар. С другой стороны, по неофициальной статистике 80% всех пожаров в частных домах происходит как раз при наличии сэндвич-трубы.

Парадокс? Вовсе нет

Все дело в том, что в устройстве и монтаже такого дымохода есть много тонкостей и нюансов, не говоря уже о том, что к самой дымоходной трубе выдвигается ряд требований и их важно учитывать

Монтаж такой трубы быстрый и под силу любому человеку, а фундамент под такой дымоход ставить не нужно, и потому на всю работу у вас уйдет не больше пары часов

Важно только внимательно изучить технологию и не допускать опасных ошибок. Чтобы вы могли правильно установить такой дымоход в своем доме или бане, мы подготовили для вас пошаговый мастер-класс:

Организация прохода сэндвич-трубы через потолок

А теперь давайте подробно разберем, как правильно выводить самодельную сэндвич-трубу ерез перекрытие. Так, стандартный промышленный потолочный проходной узел дымохода (иначе называемый ППУ) имеет вид конструкции, которая состоит из двух коробов: внутреннего и наружного, изготовленных из особо термостойкого материала.

В качестве материала для внутреннего короба чаще всего используется минерит. Он укладывается между двумя такими коробами в специально организованную воздушную прослойку – именно она обеспечивает нужную пожаробезопасность. Как утверждают сами производители, заполнять такое пространство теплоизолятором вовсе не нужно, хотя и этот метод вовсе не повредит.

К слову, довольно часто сегодня дымоход выводят через потолок и вовсе без ППУ. Тогда края проделанного отверстия заделывает огнестойким термоизолятором, на него набивают металлические полосы, а на сам сэндвич надевают защитную пластину из негорючего материала. Естественно, речь идет о металле. В этой пластине вырезают отверстие под нужный размер и по краям просверливают дырки под крепеж. Далее трубу пропускает в отверстие и фиксируют при помощи негорючих направляющих. Самая сложная здесь задача – это так закрепить трубу, чтобы она не отклонялась в сторону и не была к горючим материалам ближе, чем на расстоянии 36 см.

Вот пошаговый мастер-класс, как сделать проход для дымохода и что для того нужно:

Важно, чтобы при этом толщина металлического короба превышала толщину перекрытия минимум на 7 сантиметрах. А теперь – шаг за шагом:

Шаг 1. Вырежьте отверстие в перекрытии размерами минимально 70 на 70 см.
Шаг 2. Если необходимо, усильте балки перекрытия и уберите ненужные из них.
Шаг 3. Зашейте вырезанный проем несгораемым материалом (лучше супервулом) и подложите лист базальтового картона.
Шаг 4. Из оцинкованного профиля изготовьте несущий каркас. Его размеры легко вычислить, исходя из размеров потолочно-проходного узла.
Шаг 5. Теперь закройте проем листом минерита или супервула, и оставьте в нем отверстие для прохода внутренней части.
Шаг 6. Установите узел сэндвич-трубу, утеплите нижнюю часть негорючим утеплителем. Этот ход также позволит избежать промерзания и образования конденсата.

Вот таким изготавливавается металлический узел для сэндвич-трубы:

Проведение сэндвич-трубы через стены дома

Вот как правильно должен быть организован проход такого дымохода через стены:

Вырезать такое отверстие в стене вы сможете самостоятельно:

Утеплить место такого перехода нужно специальным теплоизолятором, который выдерживает высокие температуры:

Вывод сэндвич-трубы через крышу

Для вывода такого дымохода вам понадобятся специальные кровельные элементы:

Подробно на самой установке мы не останавливаемся, т.к. на нашем сайте есть проиллюстрированные статьи по этой технологии и фактически никакой разницы нет, выводите ли вы через крышу самодельный сэндвич-дымоход или приобретенный у производителя.

Главное – соблюдайте все правила пожаробезопасности при изготовлении такого дымохода, какими бы лишними и нелогичными они не казались.

В данной статье мы расскажем о том, как правильно рассчитать размеры и как собрать дымоход сэндвич своими руками. Все приведенные в статье цифры основаны на предписаниях строительных норм и правил, которые касаются отопления, вентиляции и кондиционирования.

Ввиду простоты своей конструкции, собрать дымоход сэндвич не представляется сложной задачей. А благодаря своей особой конструкции, дымоход не нуждается в частом уходе, к тому же срок его эксплуатации достаточно высок.

Достоинства и недостатки сэндвич трубы

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Среди достоинств подобных конструкций можно назвать:

многозадачность – использовать такие трубы можно в постройках из любых материалов;
занимают минимум пространства;
удобство транспортирования;
сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
лаконичный и приятный внешний вид;
противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

цена на сэндвич трубу довольно существенна;
оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

Теплоизоляционный слой предотвращает разогрев внешней трубы до критической температуры.
Компактность и универсальность использования.
Гладкая поверхность внутреннего кожуха повышает тягу дымохода.
Невысокая цена по сравнению с керамическим материалом.
Рабочая температура до 850 градусов (у одноконтурных труб для сравнения 500).
Простота сборки.
Повышается пожаробезопасность жилища.
Простое обслуживание по сравнению с дымоходом из цельной трубы (скапливается меньше сажи).
Не создает дополнительных шумов при тяге дыма.

Дымоходы из нержавеющей стали обладают такими качествами:

Легкие в монтаже.
Компактны.
Универсальные. Предусмотрены выходы, как наверх, так и через стену.
Многослойны. Лучшая защита от конденсата.
Износостойкие и не восприимчивые к агрессивному воздействию. Стойко выносят влияние даже самых агрессивных химических веществ.
Наиболее пожаробезопасные, из всех ныне представленных на рынке.

Применение металлических труб для удаления продуктов сгорания топлива практикуется с давних времен. Это обуславливается тем, что их форма оптимальна для истечения горячих газов, на гладкой внутренней поверхности меньше образуется наростов сажи. Помимо этого, по сравнению с кирпичной кладкой, значительно упрощаются монтажные работы.

Дымоходы, изготовленные из металлических труб, подвергаются воздействию агрессивных раскаленных газов. Это приводит к развитию коррозионных процессов и, в конечном итоге, к прогоранию вытяжной системы. Применение для ее изготовления стойких к коррозии металлических сплавов решает проблему лишь частично, при этом остаются следующие негативные факторы:

Снижение тяги в дымоходе из-за высокой теплопроводности металла. Это обуславливается быстрым охлаждением горячих газов во внешних участках конструкции, контактирующей с окружающей средой.
Конденсация паров влаги на внутренних поверхностях труб вследствие разницы температур. Это приводит к снижению их проходимости и способствует образованию сажевого налета.
Раскаленный металлический дымоход представляет пожарную опасность. Могут возгореться элементы строительной конструкции, прикосновение к поверхности которых заканчивается для человека ожогом.

Конструкция сэндвич дымоходов, представляющая собой разделенные теплоизолирующей прокладкой коаксиально расположенные трубы, позволяет избавиться от подобных неприятных явлений. Внутренняя труба изготавливается из сплава металла, стойкого к коррозии, внешняя — зачастую делается тоже. Термоизоляционная прокладка выполняется чаще всего из плотной минеральной ваты.

минимальным образованием конденсата;
хорошей тягой;
пожарной безопасностью;
возможностью монтажа снаружи здания;
длительным сроком службы.

Сэндвич трубу можно изготовить своими руками

Подготовка потолочно-проходного узла

Название ППУ получила потолочная разделка, по-другому ее именуют потолочно-проходной узел.

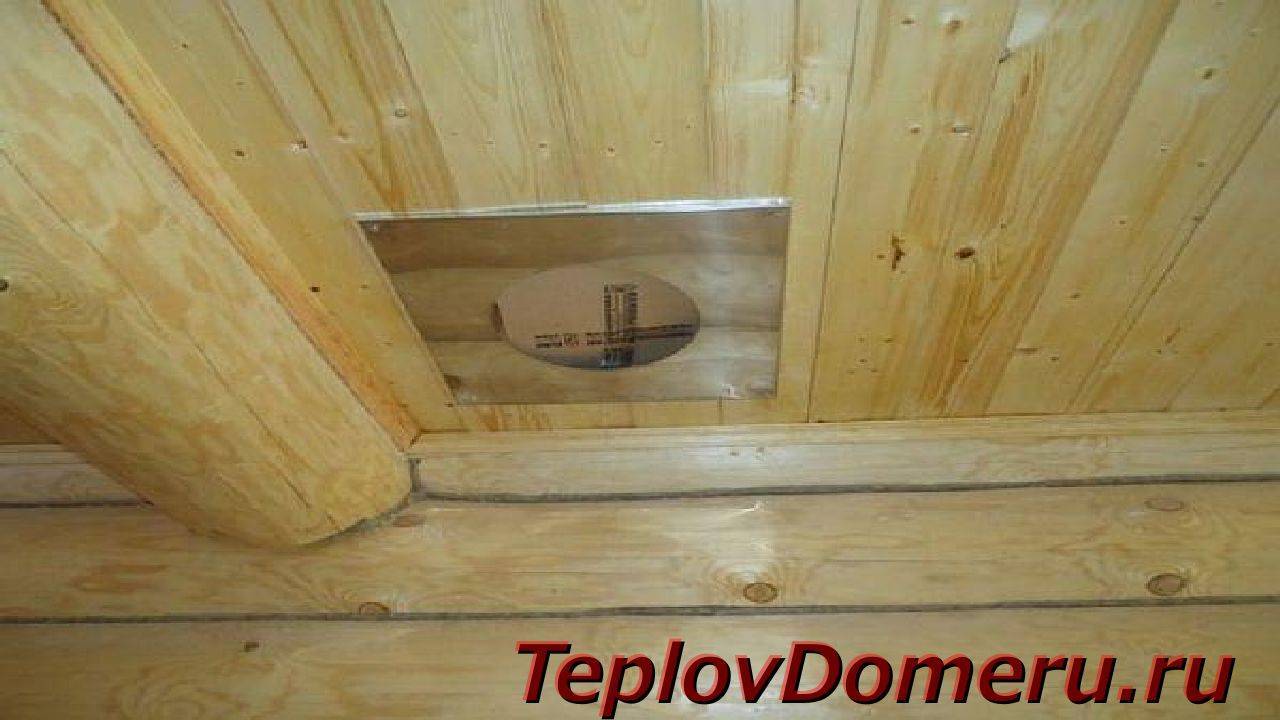

На фото показано отверстие для ППУ

При проведении работ в первую очередь определяют точное место расположения канала. Затем, там делают отверстие необходимого диаметра. Впоследствии, после монтажа и вывода трубы, для эстетичности можно монтировать уже готовый короб, который продается вместе с остальными элементами сэндвич системы.

Монтаж проходного узла выполняют в следующем порядке:

Посредством отвеса находят точку центра на потолке. Нитку прижимают к потолочной доске, а груз устанавливают на середине сэндвич трубы выхода из печки.
Затем переворачивают короб и прикладывают его. Совмещают центр на коробе и такое же место на отмеченной точке, а затем делают метки для распила.
После этого собирается первая часть отвода и деталь с шибером. Она одевается на разделку. На деталь перехода крепят трубу, выходящую с потолка на чердачное помещение.
Краевые места короба саморезами крепят к потолку.
Затем действия производятся на чердачном помещении. Пустое место короба заполняют материалом с низким показателем проводимости тепла и горючести.

Как правильно выполняется монтаж ППУ: фотоинструкция

Выполняя правильный монтаж проходного узла, необходимо запомнить несколько простых правил:

Несмотря на толщину перекрытия, разделка обязана быть выше на 10 и более см.
В ситуациях, когда ППУ заполняют изоляцией, крепить два элемента конструкции в таком месте не разрешают.
Стыковку над потолком двух частей дымоотвода можно выполнить на высоте не менее 0,3 м.

Этап третий. Крепление дымохода

Все колена и другие детали конструкции соединяются хомутами, а тройник дополнительно крепится еще и кронштейнами. В случае если верх конструкции не закреплен, то его дополнительно страхуют как минимум с помощью тех же растяжек. Дополнительное крепление стыковочных элементов выглядит примерно так: трубы фиксируются между собой посредством хомутов, а вот с прочими элементами (такими, к примеру, как переходник) тоже хомутами, но зато с двух сторон.

Обратите внимание! Кронштейн для дымоходной трубы при желании можно сделать собственноручно. Для этого берется пара уголков (5 и 3 сантиметра, соответственно) и все сооружается посредством электродрели, болгарки и болтов М-8 и М-10

Основные этапы расчета ↑

Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.

Высота над кровлей

Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:

	расстояние между коньком и местом выхода трубы	высота дымохода
1.	до 150 см	выше конька самое меньшее на 50 см
2.	150–300 см	верхушка трубы вровень или выше конька
3.	более 300 см	вровень или выше линии, которая проведена начиная от верха дома вниз с наклоном в 10˚

Совет При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш

Площадь сечения трубы

На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:

меньше 3500 Вт — 14 ×14 см;
3500–5200 Вт — 14×20 см;
5200–7200 Вт — 14×27 см.

Площадь сечения цилиндрического канала принимается той же.

Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.

Материал

Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.

Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.

Рекомендуем Старый дымоход кирпичной печи можно использовать под газовое оборудование только если предварительно выполнить его гильзовку: внутрь канала вставляют стальную трубу, устойчивую к воздействию кислот, сохранив небольшой зазор.

Сегодня чаще всего используют нержавеющие. В конструкции стальные трубы могут быть: изолированными и неизолированными:

неизолированные применяют исключительно при внутреннем монтаже печей и дымоходов: их устанавливают в специальную шахту;
при установке трубы снаружи ее в обязательном порядке изолируют, чтобы предотвратить конденсирование влаги внутри трубы.

Безопасность

Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. При выборе способа изоляции основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.

Выходящую наружу часть трубы необходимо надежно зафиксировать и защитить от ветра. Сверху их закрывают дефлекторами, чтобы защитить от осадков. Газовые котлы в этом вопросе являются исключением: защитный колпак на трубу дымохода в данном случае – нарушение.

Дымоход через стену. Как вывести дымоход из сэндвич-трубы через стену: плюсы и минусы, пошаговый монтаж своими руками

Дымоход в частных домах устанавливают двумя способами: с проходкой через кровлю и через стену. Проходка через стену позволяет сэкономить пространство внутри дома. Для безопасного проживания смонтировать дымоходное устройство необходимо правильно. Об этом читайте ниже.

Особенности работы с деревянными стенами

Монтаж дымохода из сэндвич-трубы через стену из дерева требует соблюдения мер предосторожности

Размеры отверстия в стене подбираются с запасом между стеной и трубой 100 мм. Расстояние от дымоотвода до прочих горючих материалов составляет 450 мм.
Вокруг сендвича укладывается базальтовый утеплитель (он устойчив к высокой температуре) и асболист (либо минерит) по периметру.
Для удержания утеплителя внутри отверстия, его закрывают листом нержавеющего металла.
На окончании дымохода устанавливается искрогаситель либо зонт в целях пожаробезопасности.

Принцип работы

Принцип работы дымоотвода состоит в способности нагретых газов подниматься, уменьшая свою плотность. В результате этого полость становится разреженной и замещается воздухом, пришедшим извне. Тяга увеличивается, поддерживая горение. Когда газы остывают, появляется кислотный осадок. Он воздействует на внутренние стенки конструкции, деформируя и разрушая их. Чтобы уменьшить порог образования кислотного конденсата, используют теплоизоляционные материалы.

Как устроен дымоход

Дымоходное устройство состоит из несколько частей:

горизонтальной части, отходящей от котла либо печи;
вертикального канала;
задвижек;
ревизионных люков. Они нужны для того, чтобы периодически очищать стенки внутреннего кожуха от сажи.
тройника;
дефлектора или искрогасителя. Он надевается сверху газоотвода и защищает от попадания атмосферных осадков внутрь него.
