Как выполняется монтаж наружных сетей водопровода и канализации и какие требования нужно при этом соблюдать

Исходные данные для разработки проекта

Для составления проекта инженерной системы требуются различные исходные данные и документы. Самым важным документом для разработки системы водоснабжения является техническое задание.

Содержание технического задания для разработки проекта водоснабжения и канализации зависит от вида объекта:

1. Источник системы водоснабжения – централизованный водопровод населенного пункта/колодец/скважина.
2. Расположение стояков водоснабжения и канализации.
3. Перечень точек бытового водопотребления, расположенных в помещение, с указанием их расположения – краны в кухне и ванной комнате, унитазы, душевые кабины, точки подключения стиральных и посудомоечных машин.
4. Точки хозяйственного водопотребления с указанием их расположения и мощности – фонтаны, SPA, системы пожаротушения, системы полива, краны, устанавливаемые на прилегающей к доме территории.
5. Требования к оборудованию и материалам (при подключении системы от центральной сети водоснабжения нужно указать типы труб, материал, из которого они изготовлены, места их монтажа, диаметр).
6. Характеристики насосного оборудования, если таковое требуется для обеспечения водоснабжения.
7. Централизованная канализация или септик.
8. Для наружных систем водоснабжения и канализации, топографическая сьемка и технические условия на подключение к централизованным системам.

Если вы не знаете, как нужно заполнить техзадание на проектирование или эта задача вызывает у вас какие-то сложности, вы можете позвонить специалистам и уточнить какую информацию нужно будет включить в документ, а также как правильно ее оформить.

Вторым важным для проектирования документом являются технические условия. Техусловия нужно брать только в случае организации подключения к центральным сетям водоснабжения или канализации, документ не требуется для проектирования автономных систем.

Важными для проектировщиков также являются следующие документы, которые предоставляются собственником:

• архитектурный план объекта с указанием на нем точек водоснабжения, точек ввода центральной системы и точек водозабора, архитектурный план может предоставляться в бумажном или электронном формате;
• поэтажный план внутренних помещений строения;
• геоподоснова земельного участка, принадлежащего собственнику, на котором должно присутствовать топографическое описание местности, параметров грунта и установленных инженерных систем.

Своевременное предоставление необходимых документов позволит специалистам рассчитать точную стоимость проектирования.

Монтаж труб в Службе Сантехников

Насколько качественно будут работать трубы водоснабжения, зависит, прежде всего, от профессионализма бригады монтажников службы, у которой была заказана услуга их инсталляции. Но установка труб канализации — это только половина дела

Важно произвести правильный предварительный расчет. По этой причине нужно доверять услуги установку только специалистам с опытом работы

Если работа выполнена человеком без должной квалификации — можно забыть о спокойной жизни, практически наверняка наступят бытовые проблемы. Чтобы избежать их, рекомендуется заказывать эту работу в профессиональной службе сантехников. Только специализированная служба может гарантировать и нести ответственность за результат выполненной работы.

В услугу по монтажу труб водоснабжения могут быть добавлены проектировочные расчеты. Опытные инженеры Службы Сантехников решат любые задачи, которые связаны с выбором технических параметров водоводов, водопроводной арматуры. Специалисты быстро и точно определяют, какие трубы пригодны к установке в конкретном случае, исходя из их диаметра, типа, формата и материала.

Кроме того, инженеры выяснят нагрузку, которая будет оказываться на водопроводную систему. Клиент не будет платить за чрезмерно мощное сантехническое оборудование и избежит в процессе эксплуатации аварийных ситуаций и протечек.

Служба Сантехников предлагает профессиональный монтаж водоснабжения и другие смежные услуги:

• • установку труб водоснабжения;
• • замену труб водоснабжения;
• • прокладку канализационных труб;
• • проектировку и монтаж септиков;
• • соединение канализационных труб;
• • проектировку ям выгребных;
• • работы по формированию водопроводных конструкций;
• • пайка канализационных труб;
• • соединение трубопроводов канализации.

Холодное водоснабжение:

Для обеспечения универсальной спортивной площадки холодным водоснабжением (система В1) служит кольцевая внутриквартальная сеть хозяйственно-питьевого водопровода ∅315мм на территории ОЭЗ ТВТ. Гарантированный напор составляет 18,0м.

В здании предусмотрены ввод водопровода системы В1 (для хоз-бытовых нужд) и ввод водопровода системы В2 (для поливочных нужд) из полиэтиленовых труб ПЭ100 SDR17,0 ∅63х3,8 и ∅32х2 соответственно по ГОСТ 18599-2001. Установка водосчётчиков предусмотрена за пределами здания в точках врезки в камерах ВК-1.

На водопроводной сети В2 предусматривается установка поливочного крана для наружного полива территории. Кран размещается внутри здания. Для вывода поливочного шланга наружу в стене здания предусмотрено закрывающееся отверстие.

Монтаж наружных сетей

Вне дома монтаж наружных сетей выполняют, основываясь на следующих правилах:

1. Трубы прокладывают на глубине, превышающей глубину промерзания почвы.
2. Если запроектировано пересечение труб водопровода и канализации, подающий воду трубопровод располагают на 40 сантиметров выше канализационной магистрали. При использовании стальных труб на месте их пересечения устанавливают стальные кожухи.
3. Трубопроводы должны пересекаться под прямым углом.
4. Когда водопроводные и канализационные трубы прокладывают параллельно, то между стенками труб с диаметром менее 200 миллиметров нужно соблюдать расстояние не меньше полутора метров.

Рассчитать стоимость системы хозяйственно-бытового водоотвода

Любой заказчик стремится провести монтаж канализации, цена которого бы соответствовала определенному бюджету, а вся система соответствовала техническим условиям.

Когда производится монтаж канализации, цена за метр может изменяться по ряду объективных причин, которые невозможно предусмотреть при проектировании. В связи с этим заказчику необходимо быть готовым к некоторому удорожанию всех работ и увеличению их продолжительности.

Чтобы иметь полную информацию о стоимости водоотведения, на стадии проектирования должна быть составлена подробная смета на монтаж канализации. Она позволит учесть все планируемые расходы на приобретение материалов и оценить стоимость всех работ.

Расчет стоимости всей системы канализации производится, основываясь на цену одного погонного метра трубопровода. На ценообразование повлияют диаметры прокладываемых трубопроводов и условия монтажа.

В случаях, если в стесненных условиях производится монтаж внутренней канализации, цена прокладки одного погонного метра возрастет, по сравнению со стоимостью работ, выполняемых на открытых участках. Расценка будет изменяться в зависимости от расположения водоотводного трубопровода, при наружном монтаже цена будет ниже, чем при скрытой прокладке.

При большом количестве стыков трубы из чугуна на коротком участке трубопровода рассчитывать стоимость водоотводного трубопровода не очень корректно. Так стоимость монтажа чугунной канализации с большим количеством отводов рассчитывается подсчетом числа стыков, так как их заделка является довольно трудоемким и ответственным процессом.

Необходимо уточнить перед тем, как установить канализацию, сколько стоит конкретный трубопровод, и какие факторы могут повлиять на изменение цены. Данный анализ позволит сократить затраты на устройство водоотвода еще на стадии проектирования.

Когда проводятся проектные работы, то для того чтобы получилась бюджетная канализация, установка, цена материалов, факторы удорожания – всё должно быть тщательно продумано, а непредвиденные расходы сведены к минимуму. В противном случае неожиданности могут возникать на каждом шагу, что приведет к увеличению стоимости всей системы и растягиванию сроков монтажных работ.

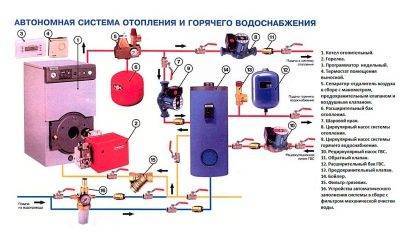

Разводка горячей воды

Правила разводки горячей воды практически такие же, что и при установке классического водопровода. Единственное отличие состоит в том, что отправной точкой для горячего трубопровода будет коллектор холодной воды. От него тянется труба диаметром в полдюйма к нагревательному прибору. При этом в точке подключения врезается обратный клапан. Это делается для того, чтобы вода из бойлера не шла обратно.

Методы установки системы водоснабжения очень просты. Если сделать все правильно, то даже при демонтаже не возникнет никаких проблем. Это касается и системы подачи холодной воды, и теплой.

На следующем этапе нужно смонтировать коллектор для горячей воды. Его ставят либо под водонагревателем, либо в ванной комнате или на кухне. Далее к закрепленному на стене распределителю крепят трубу диаметром ½ дюйма, соединяя коллектор и «горячий» штуцер бойлера/котла.

В финале к каждому смесителю подводят автономные линии подачи горячей воды, объдиняющие краны и распределитель. Причем для облегчения подключения трубопровода к крану можно использовать сильфонный шланг. Предлагаемый во многих магазинах армированный вариант в этом случае не рекомендован – он рассчитан под холодную воду.

Водоснабжение

Для обеспечения универсальной спортивной площадки холодным водоснабжением (система В1) служит внутриквартальная сеть хозяйственно-питьевого водопровода ∅315мм на территории ОЭЗ ТВТ. Гарантированный напор в сети согласно техусловиям составляет 18,0м.

В данной части проекта запроектирован участок водопроводной линии:

– ввод хозяйственно-питьевого водопровода (система В1) в административное здание открытой спортивной площадки Ø63х3,8мм с точкой врезки в существующем колодце КВ-7сущ;

– ввод водопровода В2 на технические нужны объекта (полив территории) ∅32 с точкой врезки в существующем колодце ПГ-4.

Для учета расхода воды проектом предусмотрены узлы учёта воды на линии ввода водопровода В1 (в кол. ВК-1 размером 2500х2000) и на линии ввода водопровода В2 ( в кол. ВК-2  ∅1500) с установкой необходимой запорной арматуры. В низшей точке водопроводной сети (кол. ВК-1) предусматривается выпуск для сброса воды при опорожнении трубопроводов в колодец (МК) с последующей откачкой воды.

Водопроводные сети запроектированы из напорного полиэтилена ПЭ100 SDR17,0 ∅63х3,8 по ГОСТ 18599-2001-питьевая (для системы В1) и ПЭ80 SDR17,0 ∅32х2 ГОСТ 18599-2001-техническая (для системы В2).  Ввод водопровода запроектирован из напорного полиэтилена “Изопрофлекс-Арктик” в теплоизоляции из пенополиуритана вспененного.

Наружное пожаротушение принято по таблице 6 СНиП 2.04.02-84* и составляет -10,0 л/с, осуществляется от существующих пожарных гидрантов в колодцах ПГ-3 и ПГ-4 на кольцевой водопроводной сети В2 . Пожарные гидранты расположены из условия обслуживания ими зданий из двух точек, находящихся в радиусе 200м с учетом прокладки рукавных линий по твердому покрытию.

Как специалисты монтируют эти виды труб

Монтаж труб водоснабжения и канализации из полипропилена применяется при разводке систем водопровода и отопления, внешне они выглядят довольно красиво и эстетично. Наиболее частое применение труб такой формации приходится видеть в загородных домах и коттеджах.

Установка канализационных труб из металлопластика заказывается клиентами, желающими получить систему водоснабжения труб из долговечного материала и желающих при этом значительно сэкономить. Металлопластиковые трубы при всей своей прочности также отлично гнутся. Монтаж канализации из пластиковых труб применяется при наружной разводке труб внутри стен или стяжки.

Медные трубы монтируются, в основном, в квартирах, загородных домах, коттеджах. Стоимость таких труб сравнительно высокая, но они пользуются большим спросом. Преимущества таких труб в долговечности материала, большом сроке службы, хороших технических характеристиках.

Трубы из сшитого полиэтилена применимы чаще остальных видов в системах теплых напольных покрытий, используются для разводки отопления в частных домах. Такие трубы, подобно металлопластиковым, прекрасно гнутся. Возможно крепление канализационных труб к стене.

Правила монтажа наружной системы канализации

Для создания такой системы канализации обязательно нужно следовать ряду правил, чтобы потом возможно было эксплуатировать сооружение. Требования СНиП, которые относятся к наружной канализации и системе сооружение подобного типа, строятся в основном на следующих факторах:

• уровень грунтовых вод;
• свойства почвы;
• климатические условия;
• средний объем сточных вод;
• расстояние до ближайших очистных сооружений или насосов.

Важным является соблюдение уклона труб, чтобы отходы могли проходить по ним самотеком. Для труб каждого диаметра предусмотрен оптимальный уклон:

1. Диаметр — 50 см, минимальный уклон — 3 см на 1 м трубы.
2. Диаметр — 100 см, уклон — 2 см на 1 м трубы.
3. Диаметр — 160 см, уклон — 0,8 см на 1 м трубы.
4. Диаметр — 200 см, минимальный уклон — 0,7 на 1 м трубы.

Особенности монтажа наружной канализации в соответствии со всеми правилами СНиП

подготовительные работы.копание траншеи

Все стыки труб тщательно закрепляются, обрабатываются герметиком и подвергаются проверке перед запуском системы. Водопровод необходимо утеплять, чтобы он не промерз в сильное снижение температуры. После выполнения всех этих работ, канализацию подключают к системе очистки или коллектору, выполняется тестовый пуск. Всегда сначала проходит полная проверка конструкции и после ее утверждения, траншея засыпается и утрамбовывается.

Производство работ

В местах пересечения с действующими и проектируемыми трубопроводами, для обеспечения сохранности стыков труб, засыпку траншеи производить песком по ГОСТ 8736-93 согласно СНиП 3.02.01-87 п.4.14. При пересечении трубопроводами проездов, обратную засыпку траншей на этих участках выполнить песком  на полную глубину траншеи с послойным уплотнением.

Пересечение проектируемой канализации с существующей теплотрассой выполнено в стальном футляре ∅377х7 L=6,0м открытым способом. Пересечение проектируемого ввода водопровода с существующей канализацией и теплотрассой выполнено в стальных футлярах ∅273х6 L=10,0м и L=4,5м открытым способом.

При прокладке водопровода в стальном футляре, на концах его рабочую трубу заделать в гильзы L=0,30м, зачеканив пространство эластичным материалом (каболкой), а между футляром и гильзой заделать битым кирпичом на растворе М100. Для предотвращения деформаций труб в футляре, прокладку трубопроводов в них осуществить на опорах №17 с шагом 3 м, согласно т.м. 901-09-9.87.

При прокладке проектируемых сетей канализации в стальном футляре рабочую трубу уложить на подготовку из бетона В7,5, а межтрубное пространство заделать цементным раствором.

ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ

При расчете систем водопровода и канализации использованы материалы: СНиП 2.04.01-85  “Внутренний водопровод и канализация зданий.” Монтаж, крепление санитарных приборов и трубопроводов,гидравлическое испытание и проверка действия внутренних систем водопровода и канализации должна производиться специализированной организацией в соответствии с требованиями СНиП 3.05.01-85 “Внутренние санитарно-технические системы”, ВСН 48-96.

За относительную отметку 0.000 принят уровень пола 1-го этажа, что соответствует абсолютной отметке 171,65.  В жилом доме запроектированы: хозяйственно-питьевой водопровод (В1), водопровод для технических нужд (В2), подающей трубопровод горячей воды (Т3), циркуляционный трубопровод горячей воды (Т4) и бытовая канализация (К1).

Виды систем водоснабжения и их устройство

Существует несколько систем водоснабжения:

• Разветвленная. В этом случае жидкость движется по главной магистрали и направляется в тупиковые участки – к домам.
• Кольцевая. Предполагается, что все участки соединены между собой.
• Комбинированная. Это комплекс из тупиковых участков системы и кольцевой магистрали. Наиболее распространенный вид.

Для водоснабжения частного дома применяется разветвленная система: жидкость из собственной скважины поступает в дом, гараж и другие постройки хозяйственного назначения — тупиковые участки. Такую систему еще называют автономной. К ней может быть подключено несколько участков. В таком случае источник должен иметь большие запасы и быстро обновляться. Артезианские скважины имеют такие характеристики, но требуют больших затрат на бурение. Их выгодно строить общими финансовыми усилиями жильцов.

Для города чаще применяются кольцевые и комбинированные схемы, чтобы один участок не страдал в случае отключения другого.

Общая схема водопровода заключается в последовательно подключенных участках:

1. Источник.
2. Насос.
3. Трубопровод.
4. Гидроаккумулятор.
5. Кран в доме.

Список документов

Нас ждут:

–>

СП 31.13330.2012. Он расскажет нам, как должна выполняться прокладка труб наружного водоснабжения. Этот свод правил — переработанная с учетом нынешнего рынка материалов и арматуры версия советского СНиП 2.04.02-84;

Обложка свода правил

• Пособие к пресловутому СНиП, выпущенное в 1989 году, и описывающее особенности монтажа внешних водопроводов в сложных геологических и инженерных условиях;
• СП 30.13330.2016. Он содержит нормы прокладки трубопроводов водоснабжения зданий и сооружений.

Приступим к изучению документов. Для удобства читателя и для сокращения объема информации мы затронем лишь те их пункты, которые так или иначе непосредственно затрагивают монтаж напорных водопроводов.

Бытовая канализация:

Внутренняя система канализации здания имеет один выпуск ∅150мм в смотровой колодец КК-1 наружной канализационной сети.

В местах пересечения канализационных стояков с плитой перекрытия заложить противопожарные муфты ∅110/60  и ∅50/60  ПМ-Огракс и заделать в маты URSA М-25 толщиной 40мм на всю высоту перекрытия.

Канализационные стояки прокладываются открыто в помещениях санузлов. Для обслуживания внутренних сетей канализации предусматриваются прочистки (в полу – прочистки в лючках), на стояках – ревизии.

Вентиляция канализационных сетей производится через вытяжные стояки, выведенные выше кровли на 0,5м.

Стояки канализации, проходящие по чердаку запроектированы в тепловой изоляции из матов из стеклянного штапельного волокна URSA М-25 по ТУ 5763-001-71451657-2004 толщиной 40 мм с покрывным слоем из фольги алюминиевой по ТУ 36-1177-77.

Сети канализации, проходящие под полом первого этажа, и вытяжные стояки в пределах чердака запроектированы из чугунных канализационных труб по ГОСТ 6942-98; отводные трубопроводы от санприборов и  стояки – из труб полипропиленовых по ТУ 4926-010-42943419-97. Выпуск канализации запроектирован из труб чугунных канализационных ∅150 по ГОСТ 6942- 98 на естественном основании.

Для ликвидации засоров на горизонтальных участках сети установлены прочистки: в начале участков, при угле поворота более 30 градусов, на прямых участках через 8 – 10 м в зависимости от диаметра 50 – 100 мм. Отверстия прочисток закрыты заглушками (пробками). Опуски крепят к стенам хомутами, под раструб. К полипропиленовым трубопроводам санитарные приборы присоединены с помощью резиновых манжет, колец.

Поделиться

4.33
Помощь сайтуСбербанк 4817760077401861 Тинькофф 2200700117468099 Юmoney 410011101320764 Спасибо за помощь!

Требования к монтажу

Монтаж водопровода и канализации должен проводиться вместе с общими строительными работами. Его необходимо закончить до начала выполнения отделочных работ. Это снижает затраты, так как сразу делаются канавы для водопроводных и канализационных труб, а также проводится рытье колодца и септика. В этом случае легче соблюдать санитарные нормы по размещению грязных стоков и чистой воды.

Внутренние трубы можно обмотать шумоизолирующими материалами, пока стены находятся на стадии строительства, чтобы потом не возвращаться к этой проблеме. То же самое касается утепления канализационных и водопроводных труб.

Уклон труб важен при обустройстве самотечной канализации. В случае водопроводных труб нужно правильно рассчитать длину магистрали от скважины к дому, учесть высоту подъема воды из источника.

При строительстве водопровода необходимо внести в схему смотровые колодцы, то же самое касается канализационных труб.

Водоснабжение частного дома или дачи

В частных домах, как правило, проводят автономную систему водоснабжения из колодца или скважины

Без водоснабжения невозможно представить жизнь в загородном доме. Наличие колодца или скважины еще не означает комфортное существование, потому что воду придется носить ведрами, а бытовая техника не сможет работать. Людям в возрасте тяжело справляться со стиркой, мытьем посуды, уборкой без стационарной системы водоснабжения.

Для начала необходимо выбрать материалы и рассчитать потребление воды в сутки, чтобы купить насос подходящей мощности. Далее нужна схема водопровода на участке, которая кратчайшим путем доставит жидкость в дом. Если вблизи дома нет даже колодца, объем строительных работ увеличивается, так как придется бурить скважину.

Желательно параллельно водопроводу проложить канализацию и установить септик, чтобы сливать отходы. Это можно сделать одновременно – при строительстве дома эти работы совмещают, чтобы сэкономить время и деньги.

Необходимое оборудование

Когда человек уже определился с выбором источника, тогда с уверенностью можно приступать к составлению расчетов и чертежей. Первое, что нужно сделать – это определиться с выбором оборудования.

Насос

Для начала нужен насос, который является как «мозгом», так и «сердцем» системы водоснабжения. Поэтому на его покупке не стоит экономить. Выбирать насос необходимо с расчетом динамического уровня воды плюс сорок метров и плюс 20%, чтобы увеличить давление.

Трубы

Они являются «артериями», без которых невозможно подать воду в кран. Для не очень глубоких скважин, а также для укладки в землю подойдут полипропиленовые трубы. Они выдерживают давление до десяти атмосфер. А те, которые предназначены для и холодной, и горячей воды, выдерживают уровень давления до двадцати атмосфер. Покупая трубы для водоснабжения нужно учесть и другие тонкости.

Вот основные моменты, на которые стоит обратить внимание:

Если взять трубы, имеющие толстые стенки, то они могут немного заузить проход, и насос будет от этого работать с большей нагрузкой.
Производя монтажные работы своими руками, нужно с особым вниманием следить за запайками, чтобы не пришлось вынимать весь ствол с насосом, полным воды.
При сильных морозах работать с трубами невозможно.
Муфты нужно покупать от того же производителя, что и трубы.

• Обязательно необходимо ознакомиться с инструкцией по эксплуатации, чтобы знать, сколько нужно нагревать и охлаждать их.
• Нельзя паять грязные или мокрые трубы, их нужно очистить и высушить, и лишь затем приступать к работе.
• Если соединения комбинированные, то устанавливать их нужно на лен и герметик.
• Испытывать трубы под давлением нужно, только установив и загрузив насос на глубину.

Металлические фитинги

Это неотъемлемые элементы системы водоснабжения. К ним относятся обратный клапан, который устанавливается на самом выходе насоса, металлические или пластиковые вентили, разные муфты, тройники и другие элементы.

Трос страховочный

Сам насос буквально висит на трубах, а трос используется как страховка, а также помогает при опускании и поднятии его. Чем глубже будет находиться насос, тем толще должен быть диаметр троса. Если глубина расположения около тридцати метров, то трос должен быть диаметром до 3 миллиметров. Более тридцати метров – диаметр троса должен быть до 5 миллиметров.

Гидроаккумулятор

Покупая мембранный бак, необходимо рассчитывать количество людей, которые проживают в доме. Обычно покупается бак на 50 литров.

Сроки и стоимость реализации проекта системы канализации и водоснабжения

На нашем сайте есть подробный прайс-лист, в котором указана стоимость работ по монтажу водоснабжения для объектов различного назначения и различной площади. В целом итоговая цена зависит от целого ряда факторов:

• Масштабы и особенности системы водоснабжения. Сложность и цена на монтаж канализации и водоснабжения зависят от целевого назначения системы. Мы реализуем проекты хозяйственно-питьевого, поливочного, противопожарного и промышленного профиля.
• Параметры источника системы водоснабжения. От этого зависят требования к мощности и производительности насосного оборудования.
• Комплексные решения. Система водоснабжения и канализации под ключ суммарно обходится дешевле, чем заказ по отдельности проектирования, монтажа и поставок компонентов сети.

Стоимость монтажа канализации и водоснабжения рассчитывается с учетом оптимального соотношения цены и качества материалов, а также необходимых и дополнительных работ. Опыт специалистов позволяет сделать наиболее выгодное предложение для любого из объектов, будто частный дом, торговый центр, производственное здание и т.д.

Установка систем водоснабжения и канализации не всегда требует разовой оплаты. Если монтаж выполняют неквалифицированные работники, то со временем придется вложить в средства в исправление ошибок и устранение неполадок.

Источники

• https://StrojDvor.ru/vodosnabzhenie/montaz-vodosnabzenia/
• https://energy-systems.ru/proekt-vodosnabcheniya
• https://sluzhba-santehnikov.ru/montazh-kanalizacii/montazh-trub-vodosnabzheniya-i-kanalizacii/
• https://Celsis.ru/vodosnabzhenie/montazh
• https://stroy-podskazka.ru/vodosnabzhenie/montazh/
• https://Obion.ru/montazh/vodoprovod-i-kanalizacya/
• https://vodosnabzheniye.ru/
• https://mydomteplo.ru/water/

Технологии строительства

После создания и согласования проекта начинается непосредственно монтаж системы, который может производиться по классической или по бестраншейной технологии. Классический способ подразумевает под собой рытье траншей с последующей укладкой труб на подготовленное основание

Важно при этом соблюдать уклон, углы поворотов и надежность присоединения трубопроводов к фитингам или друг к другу

Бестраншейная технология строительства наружных канализационных сетей является более прогрессивным способом. Она осуществляется методом прокола грунта, продавливанием стального футляра или горизонтально направленным бурением. Бестраншейная технология позволяет провести канализационную систему в местах плотной застройки, а также там, где по классической технологии это сделать невозможно. Такой способ помогает существенно снизить материальные и временные затраты, не портит почву и легко позволяет обходить препятствия.

Пособие к СНиП 2.04.02-84

Основной проблемой просадочных, засоленных и набухающих грунтов является их низкая несущая способность при переувлажнении. Она может привести к просадке водопровода и его повреждению.

Эксплуатационная надежность обеспечивается:

Способностью трубопровода деформироваться без ущерба для герметичности;

Этим свойством в полной мере обладают полиэтиленовые трубы

• Контролем за утечками воды;
• Отводом воды при утечках в ливневую сеть или в складки рельефа;
• Высокой скоростью устранения утечек.

При проектировании водосети на проблемных грунтах приоритет отдается надземной прокладке. В зданиях водопровод прокладывается выше уровня пола или в водонепроницаемом подполье с отводом воды при утечках.

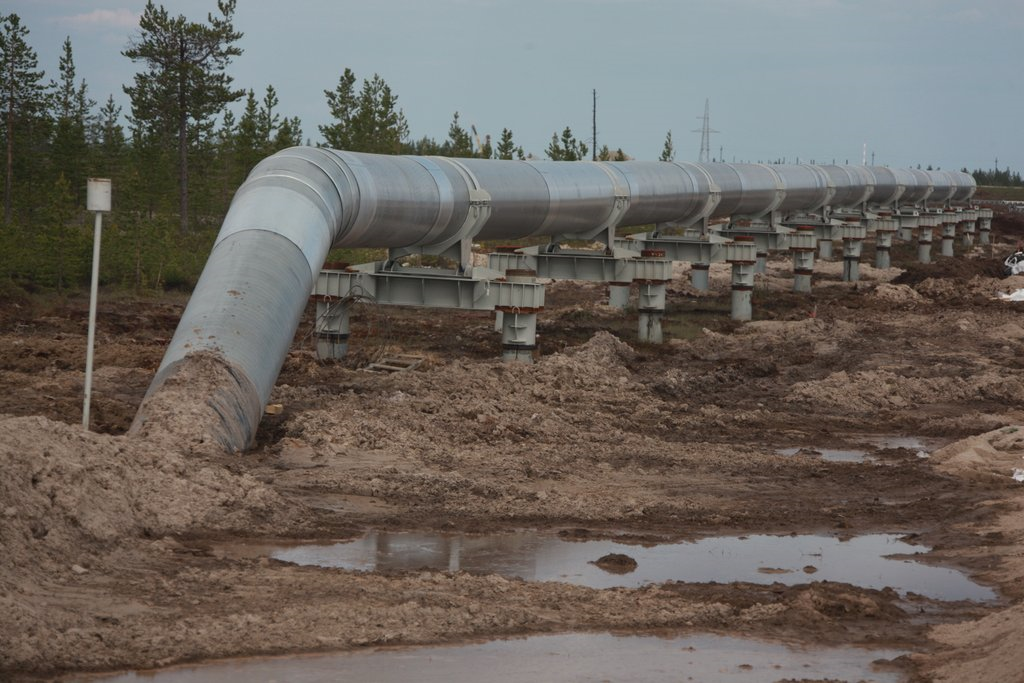

Проблемный грунт  вынудил проложить магистральный водопровод на опорах

Трубопроводы водосети и аккумулирующие емкости следует располагать на участках  с минимальной толщиной грунта, обладающего низкой несущей способностью, с обязательным обустройством дренажа.

Аккумулирующая емкость для воды

На участках с вероятностью просадки грунта на 20 см и более для систем водоснабжения 1 и 2 категорий обеспеченности подачи следует применять только трубы со сварными соединениями (как стальные, так и полимерные). Для водопроводов  3-й категории допустимо применение труб с раструбными соединениями при условии их уплотнения эластичными кольцами и манжетами.

Сварка соединения полиэтиленового магистрального водопровода

При прокладке стальных подземных трубопроводов на засоленных грунтах следует уделить особое внимание их защите от коррозии

Один из способов защиты: стальная труба помещена в полиэтиленовую оболочку с теплоизоляцией и греющим кабелем

Монтаж внутренних сетей

Основные правила монтажа внутренней сети:

1. Ввод водопроводной трубы в дом выполняют не ближе полутора метров от канализационной магистрали, а также от газопровода.
2. В месте ввода за наружной стеной монтируют водомерный узел. Его также можно сделать с обводной линией, обеспечивающей повышенное потребление воды при возникновении, например, пожара или без нее.
3. До водомера нужно смонтировать ведомственный вентиль, перекрывающий воду, а следом за ним домовой вентиль.
4. Диаметр труб для водопровода зависит от количества точек водозабора.
5. При монтаже внутреннего водопровода и канализации в здании, трубопроводы обычно прокладывают в подвальных помещениях.
6. Когда на вводе недостаточен напор воды, необходимо запланировать установку трех насосов: два из них станут обеспечивать подачу воды в случае минимального или максимального уровня потребления, а третий будет резервным.
7. Прокладывая внутренние трубопроводы, нужно помнить о необходимости соблюдать наклон труб – его размер зависит от диаметра изделий, указанного в проектной документации.

Разводка холодной воды

Монтажные работы по установке холодной линии начинаются с установки коллектора, который ставится на кухне, если она расположена рядом с туалетом и ванной комнатой. Если же нет, то коллектор размещают поближе к санитарной зоне. Это работа не тяжелая и ее можно сделать своими руками.

Для этого понадобится коллектор, имеющий отводы, равные количеству источников потребления. Затем его нужно закрепить на стене, используя для этого винтовые хомуты или кронштейны. Далее от центрального вентиля водопровода прокладывается металлопластиковая труба, имеющая диаметр в три четверти дюйма, до впускного патрубка в коллекторе.

Их же применяют для обустройства отводов, имеющих диаметр в полдюйма от коллектора до точек потребления. При этом трубы укладываются в зоне плинтуса. Между коллектором и трубой обязательно необходимо установить вентиль, который будет запирать каждый отвод.

Когда отвод дошел до раковины или ванны, нужно оформить вертикальный участок. Для этого трубу необходимо поднять на 50 сантиметров над полом. Далее нужно соединить трубу со смесителем или бачком армированным шлангом. В заключение монтируется на раковину кран и подключается слив в канализацию.

Правила обустройства канализации

Для того чтобы создать надежную канализационную систему, прежде всего необходимо учесть количество точек слива и суммарный объем стоков за определенное время. Основными аспектами при этом являются:

1. Особенности создания проекта, какие проблемы могут возникнуть на разных этапах работ.
2. Разновидности канализационных систем, применимых для частного дома.
3. Основные компоненты в составе системы.

Простейшая схема 2-этажной канализации Источник topventilyaciya.ru

Специфика проектирования

От того насколько грамотно будет составлен проект, зависит и долговечность, и безаварийность эксплуатации системы. Поэтому в нем должны быть учтены все влияющие на работоспособность факторы. Это прежде всего:

• Количество и месторасположения сантехники.
• Способ и место вывода канализационный трубы из дома.
• Необходимость применения насосной станции – при обустройстве санузла в подвальном или цокольном помещении.
• Число людей, постоянно проживающих в доме, или характер сезонного проживания. Этот показатель определяет объем стоков, а значит, и вместимость приемного резервуара, и, следовательно, диаметр труб.
• Глубина, на которой должны располагаться септик и подводящая магистраль. Они должны находиться ниже отметки замерзания грунта в период холодов.
• Как будет осуществляться прокладка труб канализации в частном доме – открытым способом или монтажом внутри стен, полов.
• Отметка верхнего уровня подземных вод.
• Специфика рельефа местности. Доступность обустройства самотечной выходящей магистрали.

Проектирование систем жизнеобеспечения жилища Источник realstroyservice.kiev.ua

• Площадь территории и возможность создания системы авто-очистки стоков, или сливного колодца с подъездными путями для авто-ассенизатора.
• Геологические свойства грунта, дающие возможность обустройства конкретного вида приемного резервуара.

Разновидности систем

В современной практике установка канализации автономного типа базируется на следующих видах приемных резервуаров:

• Коллектор, выгребная яма или накопительный колодец. Представляет собой плотно обустроенную емкость. После заполнения она просто откачивается насосом или ассенизаторной машиной.
• Септик. Более совершенная емкость с системой доочистки стоковых масс. Выполнен в форме последовательно соединенных модулей, в каждом из которых происходит определенная степень фильтрации. В конечном итоге вода выпускается в грунт или используется в технических целях.

Установка септика рядом с домом Источник ecoservise.com

Станция глубокой степени очистки. В основе используется специальный фильтрующий блок с полезными культурами микроорганизмов. Пройдя такую систему, стоки обеззараживаются, разделяются на воду и органические удобрения.

Главные компоненты схемы

В схематичном изображении плана канализационной системы обязательно указываются все приборы, потребляющие воду и подключенные к сливу. Это в первую очередь следующее оборудование:

• Раковины.
• Ванны.
• Унитазы.
• Душевые кабины.
• Места соединения стиральных и посудомоечных машин.
• Дополнительные устройства – сбора воды с пола, с плоской крыши и т. д. (при необходимости).

Главные компоненты канализации на схеме Источник giropark.ru При этом в схеме обозначаются следующие параметры:

1. Месторасположение приборов и их основные характеристики.
2. Количество труб, их диаметр, протяженность.
3. Места соединений, ответвлений, поворотов.
4. Расположение стояка и выход в септик.

Проектирование канализационной и водопроводной сети в доме

До того как приступить к составлению проекта, нужно выполнить подготовительную работу:

1. Прежде всего, определяют источник, из которого будет поступать в дом вода. Если в населенном пункте отсутствует центральное водоснабжение, нужно выбрать один из вариантов: глубинная скважина, колодец, родники и т.д.
2. Производят геологические исследования для составления инженерно-топографического плана участка с целью выяснения типа грунта на местности и глубины залегания грунтовых вод. Поэтому канализация при высоком уровне грунтовых вод будет спроектирована по совсем другой схеме.
3. Определяют, какой объем воды нужно подать в дом и отвести из него в течение суток. Этот параметр имеет непосредственное отношение к выбору оборудования, которое нужно приобрести.
4. Принимают решение относительно типа очистного сооружения, которое будет установлено на участке. При этом учитывают расстояние между водопроводом и канализацией согласно санитарным нормам. Большинство владельцев домов отдают предпочтение монтажу септиков, изготовленных в заводских условиях. Но в ряде случаев, например, при высоком уровне залегания грунтовых вод установка септика бывает невозможна. В этом случае ставят ЛОС или обустраивают накопительный резервуар.
