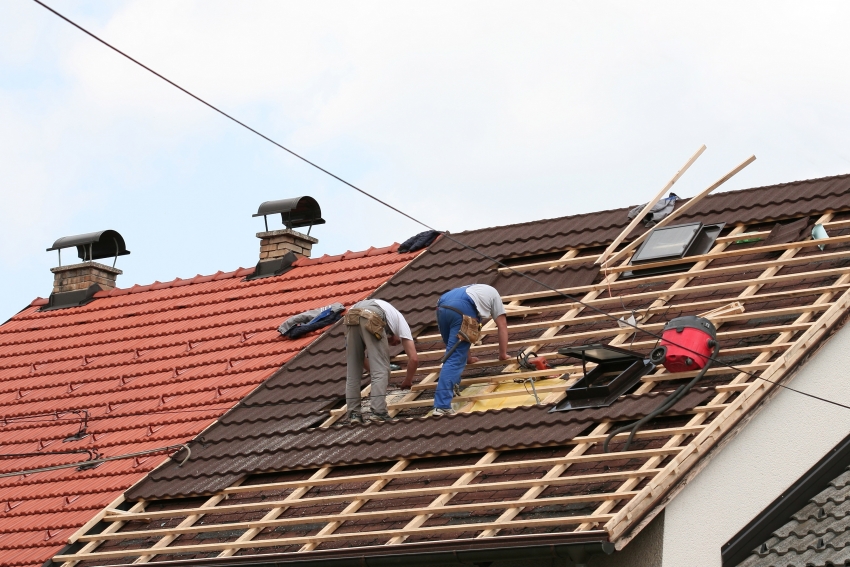

Крыть крышу металлочерепицей вполне можно научиться даже непрофессионалу – было бы желание. Да и современные кровельные материалы такие удобные и легкие, что с ними приятно и несложно работать. Для приобретения необходимых навыков желательно, чтобы кто-ни будь показал, как это делается. Причем совсем не обязательно смотреть на работу мастера вживую – вполне можно обойтись видеоматериалами. Как говорится лучше один раз увидеть.

Взять, к примеру, монтаж металлочерепицы – видео представленные ниже помогут вам сориентироваться и понять, что, когда и как нужно делать и как избежать определенных ошибок при обустройстве металлочерепичной кровли.

Распространенные ошибки в процессе монтажа кровли из металлочерепицы своими руками

Неопытные мастера часто допускают ошибки, которые могут привести к тому, что работу придется частично, а иногда и полностью, переделывать

Подобная неосторожность может привести к дополнительным тратам на приобретение материала и расходников, так что лучше заранее ознакомиться с распространенными ошибками, чтобы не допустить их:

• установка металлочерепицы должна производиться исключительно в обуви с мягкой подошвой, которая не может повредить или поцарапать покрытие;
• категорически запрещено наступать на гребень волны, так как это может стать причиной деформации;
• более того, наступать на листы полной стопой вообще не рекомендуется;
• при передвижении по поверхности материала ногу нужно ставить параллельно, а не перпендикулярно скату;
• брать материал можно только в перчатках.

Принимая во внимание эти не сложные правила, а также действуя в соответствии с технологией укладки металлочерепицы, можно самостоятельно сделать красивую и надежную крышу

Благодаря небольшому весу, металлочерепица обеспечивает совсем небольшую нагрузку на кровлю и фундамент здания

Устройство кровли из металлочерепицы: основные правила работы

Перед тем как приступать к работе, связанной непосредственно с укладкой металлочерепицы, необходимо ознакомиться с некоторыми правилами и понятиями, которые позволят не допустить распространенные ошибки и сделать все необходимое максимально качественно:

Существует два способа укладки листов металлочерепицы: справа налево и слева направо. В первом случае, каждый следующий лист должен быть уложен внахлест на предыдущий, а во втором накладываться должен предыдущий лист.
Не стоит сразу крепить каждый лист полноценно. Перед тем как прикручивать металлочерепицу, лучше всего уложить четыре листа и слегка прихватить их крепежами, чтобы они держались. Затем нужно убедиться, что они расположены так, как нужно и при необходимости подровнять. Для окончательного закрепления используют один саморез, который проходит через все листы.
Эксплуатационный срок всей кровли сильно зависит от качества используемых крепежных элементов
Поэтому выбору саморезов нужно уделить должное внимание

Важно, чтобы они были оцинкованными и обязательно имели специальные уплотнители на головках, которые смогут герметично заполнить отверстия, когда саморез будет полностью закручен в отверстие.
В тех местах, где при помощи одного крепежного элемента были закреплены сразу несколько листов, так или иначе, появится уплотнение
Для того чтобы сгладить его, необходимо срезать часть угла или же можно выпрямить капиллярную канаву, которая расположена под штамповочной чертой.

Проводить отделочные работы с использованием металлочерепицы необходимо в соответствии с правилами монтажа кровельного пирога

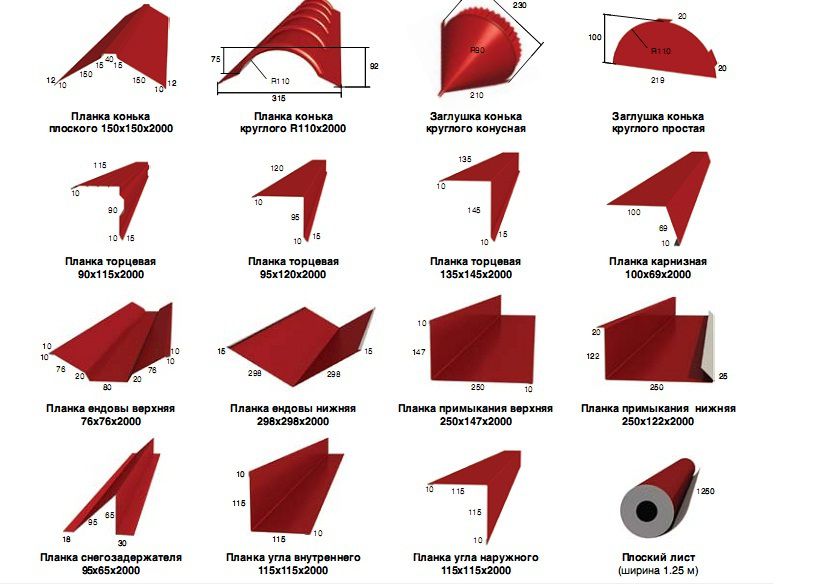

Схема крепления металлочерепицы и других необходимых элементов

Определенные правила существуют и для монтажа других обязательных элементов, без которых ни одна крыша обойтись не сможет. Вот некоторые рекомендации касательно схемы монтажа металлочерепицы и других элементов:

• торцевые планки должны быть зафиксированы внахлест, который должен составлять порядка 2 см. При этом размер волны должен быть подогнан в соответствии с шириной ската. В противном случае можно столкнуться с тем, что гребень уложится на фронтон;
• для карнизной планки также обязательно наличие нахлеста в 10 см на нижний брусок обрешетки, к которому она крепится гвоздями;
• между листом металлочерепицы и кровельной планкой обязательно нужно проложить дополнительный слой уплотняющего материала;
• для обустройства всех элементов, расположенных ниже конька (труб и окон), используют листы с одним модулем. Обычно для каждого элемента конструкции требуется 2 штуки;
• если скат крыши покатый, то необходимо дополнительно установить аэроролик между коньковой планкой и самим материалом. Это позволит избежать проникновения под конек атмосферных осадков;

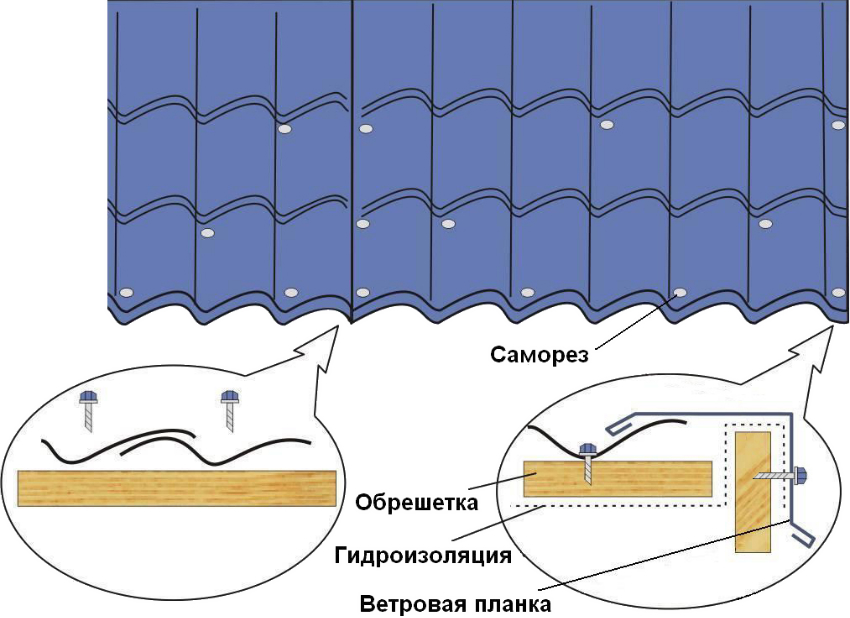

Схема крепления листов металлочерепицы

• фиксация конька должна производиться к планкам, которые расположены в торцевой части всей конструкции. При этом расчеты должны быть проведены с учетом необходимого выступа, который составляет 2-3 см. При этом если приходится иметь дело с плоским коньком, то крепление производится внахлест, а для полукруглых элементов согласно линиям профиля;
• необходимо заранее изучить специфику монтажа капельника под металлочерепицу, и четко следовать всем инструкциям.

Стоит обратить внимание еще и на тот факт, что при необходимости, коньковая планка поддается некоторой корректировке. То есть ее можно не согнуть или разогнуть, чтобы обеспечить максимально точное повторение угла наклона крыши

Подробнее о таких тонкостях можно знать из видео-инструкции монтажа металлочерепицы.

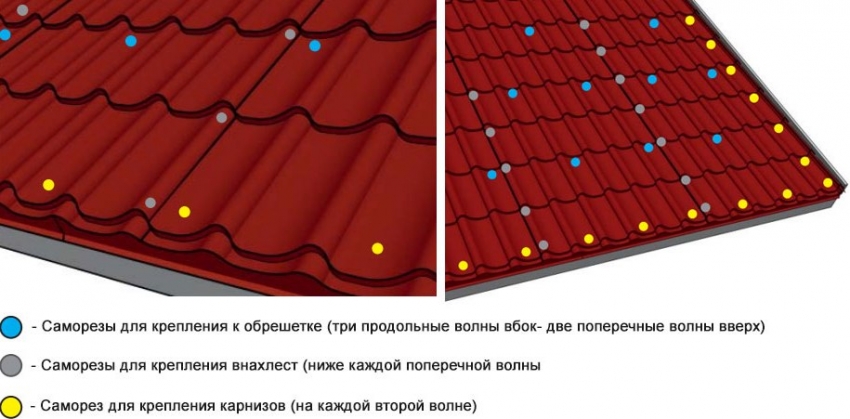

Схема крепления листов металочерепицы и размещения саморезов

Этап 7. Обустройство ендовы

Устройство ендовы на кровле из металлочерепицы Для каждой ендовы крепится дополнительная доска. Монтаж в данном случае начинается снизу и выполняется внахлест в 25-30 см. Ниже уровня карниза обрезается нижняя планка, по ней производится отбортовка. Под каждую обортовку и конек подкладывается уплотнитель.

Ендова

Между осью и листами остается зазор (минимум 8-10 см). В обрезанные листы в полутора сантиметрах от штамповочной линии закручиваются шурупы. Вместе с тем при фиксации крепеж производится в 25 см от оси ендовы. Если все было сделано правильно, то по окончании работ лист в месте крепежа будет соприкасаться с доской, где расположена ендова.

Установка нижней ендовы начинается до монтажа кровельного материала, так как вода с него должна стекать именно в этот доборный элемент

Для прикрытия обрезанных листов используются декоративные накладки, при установке которых нужно помнить о некоторых важных моментах:

• установка должна выполняться снизу вверх;
• между черепицей и накладкой не нужно укладывать уплотнитель;
• изделия ложатся внахлест (минимум 10 см);
• саморезы, используемые для фиксации накладок, не должны повреждать ендову.

  Защита ендовы

Зачастую начало и окончание ендов находятся на скате кровли. Возьмем, например, монтаж слухового окна. Здесь под ендову подкладывается отдельная доска. Для самого окна в листе проделывается вырез, а вдоль стенок укладывается уплотняющий материал. При этом карнизный свес перекрывается планкой.

Затем фиксируются планки ендовы, предварительно обрезанные по краям. Вышедшая часть должна предельно плотно пристать к листу черепицы.

Цены на различные виды черепицы

Черепица

Как крепить металлочерепицу Как крепить металлочерепицу

Правила крепления металлочерепичных листов саморезами Схема укладки листов

Этап 1. Проведение расчетов

Вначале уясним один важный момент. Визуально крыша, покрытая этим материалом, складывается из рядов и волн (первые проходят поперек ската). Дистанцию между рядами называют шагом. Если у листа черепицы шаг в 35 см и шесть волн, то его называют модулем. Современный рынок стройматериалов предлагает листы на 1, 3, 6 и 10 модулей.

При расчетах и раскладке учитывается тот факт, что стыки и волны должны образовать цельное покрытие по всей длине ската. Определившись с количеством модулей, по площади крыши высчитывается количество материала.

Помимо самой металлочерепицы, в комплект входят также:

• планки из стали длиной в 2 м;
• стальные листы 200х125 см, имеющие тот же цвет, что и черепица.

Обычно планки предназначаются для кровель, выполненных с наклоном в 30ᵒ, хотя при желании можно выполнить подгонку под 11-70ᵒ.

Качество саморезов и расчет количества — сколько надо

При покупке саморезов желательно проверять их качество, так как это может повлиять на общий расход саморезов на металлочерепицу. Шайбы саморезов должны плотно прилегать к металлической поверхности. Не берите такие крепежи, в которых резиновая шайба с легкостью отделяется от самореза. Со временем такая резинка может разрушиться, вследствие чего в местах крепления будет просачиваться вода и возникать ржавые подтеки.

Важно знать, сколько саморезов нужно на лист металлочерепицы, также следует уметь отличить некачественный крепеж от качественного. Для этого сожмите шайбу в плоскогубцах. У плохого самореза защитный слой начнет крошиться или отставать

Изготовители с репутацией такого не допустят, так как каждый их крепеж проходит всевозможные тесты на нагрузки

У плохого самореза защитный слой начнет крошиться или отставать. Изготовители с репутацией такого не допустят, так как каждый их крепеж проходит всевозможные тесты на нагрузки.

Стальные саморезы должны отвечать таким требованиям:

1. При многократном изгибе самореза на 5 градусов в противоположные стороны, он должен выдержать 20000 колебаний.
2. При увеличении наклона до 10 градусов, саморез должен пройти тест в 2000 изгибов.
3. При изгибе в 15 градусов число изгибов должно достигать 100.

Качественные изделия с легкостью пройдут все тесты, сохранив при этом свою структуру.

В настоящее время все большее число проверенных изготовителей металлочерепицы испытывают свою продукцию подходящими саморезами. И только при использовании оригинальных саморезов вы получите от изготовителя предложенную гарантию. Таким образом, вы будете точно знать, сколько саморезов на лист металлочерепицы вам потребуется. Если делать все так, как советует производитель, то в итоге кровельное покрытие металлочерепицы будет способно прослужить как минимум до 50 лет.

Этап Установка теплоизоляции

Тема статьи ― особенности монтажа металлочерепицы, поэтому не будем заострять внимание на монтаже стропильной системы. Предположим, что она готова и пора монтировать «кровельный пирог». Начать можно с установки теплоизоляции

По статистике, через кровлю уходит примерно 25% тепла. Иначе говоря, если кровля не утеплена, вы отапливаете улицу. Чтобы избежать этого, установите теплоизоляцию

Начать можно с установки теплоизоляции. По статистике, через кровлю уходит примерно 25% тепла. Иначе говоря, если кровля не утеплена, вы отапливаете улицу. Чтобы избежать этого, установите теплоизоляцию.

Кровлю можно сделать «тёплой» или «холодной». У «тёплой» кровли утепляют скаты, у «холодной» ― пол чердака. Мы рассматриваем особенности монтажа металлочерепицы на примере «тёплой» кровли ― она сложнее устроена.

«Тёплая» кровля

«Холодная» кровля

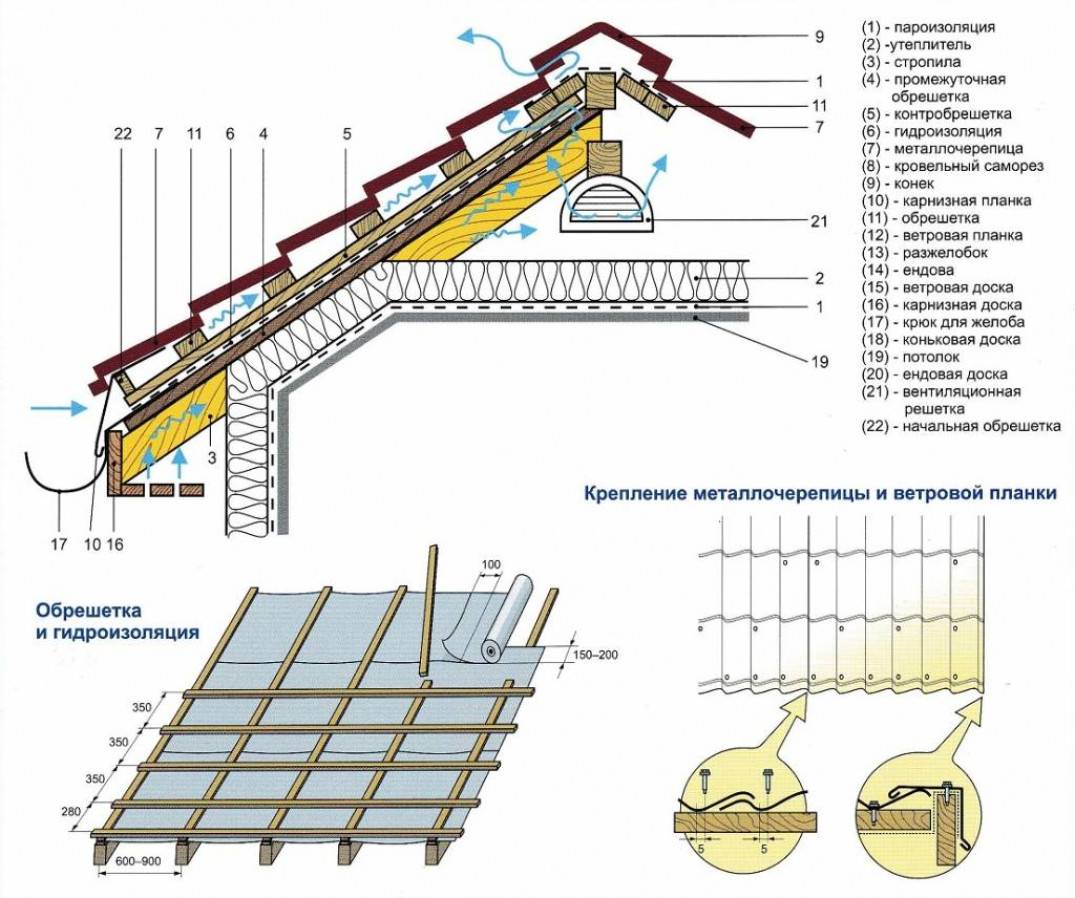

Устройство кровли из металлочерепицы: технология и выбор конструкции

Кровельный пирог — это конструкция из материалов, послойно заполняющих пространство крыши.

Устройство крыши из металлочерепицы зависит от типа кровли, которая может быть теплой или холодной. Холодная кровля – это кровля без прокладки утеплительных слоев, она уместна в тех случаях, когда в доме есть чердак, и утепление можно проложить в его перекрытии. Теплая кровля необходима тогда, когда жилое пространство находится прямо под крышей.

Конструкция холодной кровли

Холодная крыша под металлочерепицу имеет всего два основных слоя: покрытие из металлочерепицы и гидроизоляционный слой для предотвращения образования конденсата.

Покрытие и гидроизоляция отделяются друг от друга обрешеткой и контробрешеткой. В коньке крыши (место смыкания скатов) проводится вентиляция, это нужно для доступа воздуха во внутреннее пространство и для обеспечения испарения накапливающейся воды.

Гидроизоляционный слой выполняется из ПВХ мембран или из полиэтиленовых пленок. При его укладке недопустимо полное натяжение пленки, следует оставить ее провисающей на 20-25 миллиметров – это улучшит ее проводимость и упростит стекание влаги.

Гидроизоляция прикрепляется к стропилам строительным степлером и фиксируется под обрешеткой с помощью саморезов.

Чтобы рассчитать количество кровли, воспользуйтесь нашим онлайн-калькулятором.

Таким образом, конструкция холодной крыши будет состоять из следующих слоев (в порядке удаления от потолка):

• Гидроизоляция.
• Контробрешетка.
• Обрешетка.
• Металлочерепица.

Устройство холодной крыши

Пирог теплой кровли содержит большее количество слоев.

Устройство мансардной кровли

Главной конструкцией здесь является утеплитель, он заполняет большую часть межстропильного пространства и выполняет звукоизолирующие функции. Его толщина зависит от климатических особенностей региона и от характеристик здания, чаще всего она составляет 15 см и более. Огнеупорность – это одна из важнейших характеристик утеплителя.

Теплоизоляция укладывается в пространства решеток, образуемых стропилами.

К числу наиболее распространенных материалов для утепления относятся:

1. экструдированный пенополистерол;
2. пенопласт;
3. стекловата;
4. базальт;
5. керамзит.

Еще одним необходимым элементом «пирога» теплой кровли является пароизоляционный слой. Он защищает утеплитель от конденсата, проникающего со стороны помещения.

Пароизоляция прикрепляется к стропилам с помощью степлера. Она должна находиться ниже теплоизоляционного слоя.

Пароизоляционные пленки производятся на основе полиэтилена, полипропилена, изоспана.

Гидроизоляция – это необходимая конструкция не только в холодной кровле, но и в теплой. Принципы ее выбора и монтажа одинаковы для обеих разновидностей.

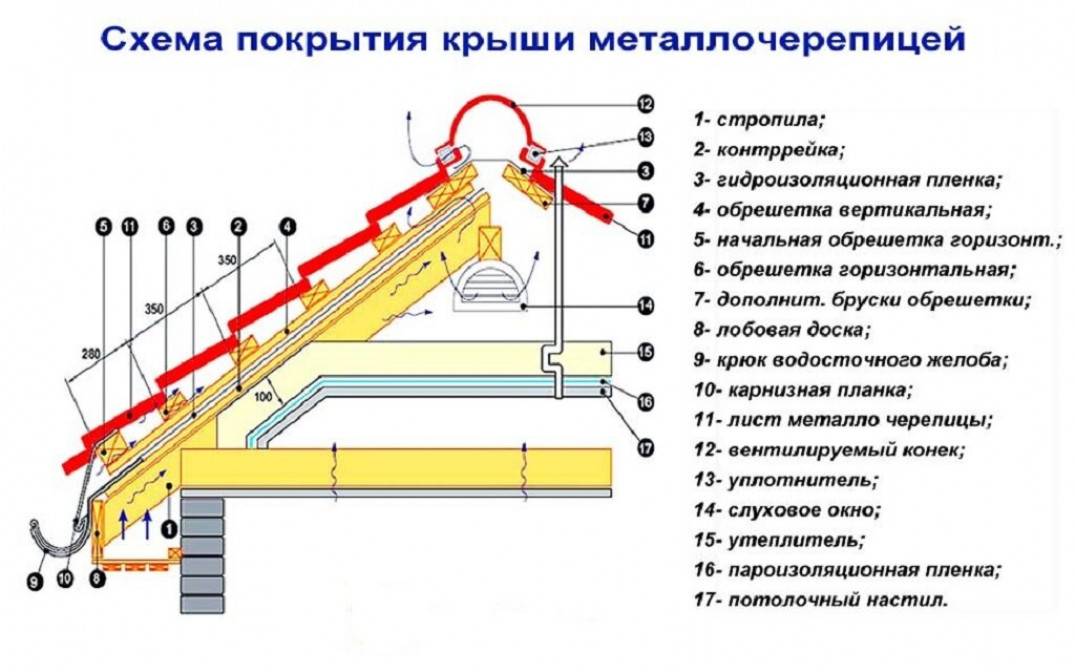

Конечная конструкция кровли из металлочерепицы будет иметь следующие упорядоченные слои:

• Пароизоляция.
• Нижняя обрешетка (изолирует пароизоляцию от теплоизоляции).
• Утеплитель.
• Гидроизоляция.
• Контробрешетка.
• Обрешетка.
• Металлочерепица.

Серединное положение утеплителя между наружными и внутренними защитными слоями обеспечивает ему максимальную безопасность и износоустойчивость.

Кровля из металлочерепицы: технология создания утепленной крыши

Между всеми слоями следует оставлять небольшие зазоры для создания естественной вентиляции.

ВАЖНО! Плотное заполнение межстропильного пространства является залогом надежности и долговечности крыши. Недостаточная толщина слоев пирога приведет к образованию обширных пустых пространств, накапливающих влагу и снижающих эксплуатационные свойства покрытия.. Следует избегать и другой крайности – слишком большой толщины слоев, так как в этом случае будет перекрываться вентиляция

Следует избегать и другой крайности – слишком большой толщины слоев, так как в этом случае будет перекрываться вентиляция

Следует избегать и другой крайности – слишком большой толщины слоев, так как в этом случае будет перекрываться вентиляция.

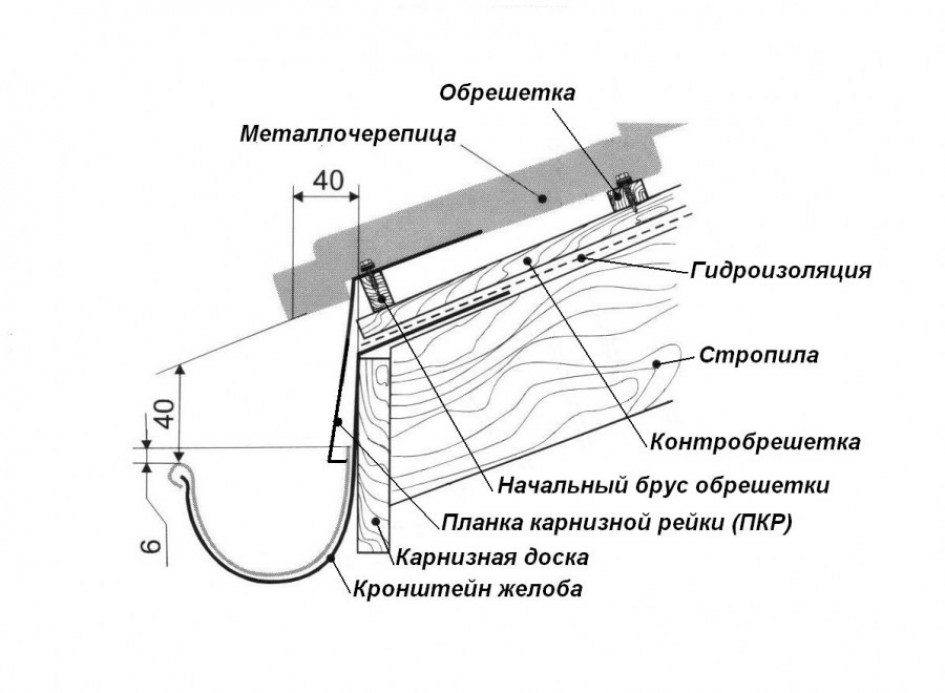

Правила укладки начального ряда

Качественная укладка начального ряда металлочерепицы является одним из основных условий долговечности и прочности кровли

Начальный ряд выполняет защитную функцию, поэтому важно следовать определенным правилам при его укладке

1. Подготовьте поверхность кровли: удалите старое покрытие, очистите от мусора и избавьтесь от препятствий, которые могут помешать установке металлочерепицы.
2. Установите начальную линию: профессионалы рекомендуют начинать укладку металлочерепицы с максимально видимого места, чтобы сохранить правильный угол наклона кровли.
3. Проконтролируйте наклон: убедитесь, что наклон кровли соответствует проектным параметрам и гарантирует правильное смещение воды.
4. Возьмите первый лист металлочерепицы и установите его на начальную линию, располагая верхнюю часть листа к низу кровли.
5. Закрепите первый лист: используйте саморезы или гвозди для надежной фиксации листа металлочерепицы к оголенной поверхности кровли.
6. Установите следующие листы металлочерепицы: продолжайте укладывать листы вдоль начального ряда, обеспечивая перекрытие между ними согласно рекомендациям производителя.

Важно помнить, что правильная укладка начального ряда металлочерепицы является основой для последующих работ по монтажу кровли. Рекомендуется обратиться к профессионалам или изучить специализированную литературу перед началом работ

Обрешётка под металлочерепицу

Общий принцип устройства «кровельного пирога» под данный вид металлочерепицы существенно не отличается от монтажа других видов кровли: на теплоизоляцию укладывается гидроизоляционный слой для предотвращения скопления конденсата на нижней стороне кровельного материала. Затем устраивается обрешётка под металлочерепицу, для которой используются доски толщиной 24 – 40 мм.

Нижняя доска обрешётки должна быть примерно в 1,5 раза толще. Край листа из металлочерепицы должен выступать за обрешётку на 60 – 100 мм.

Шаг между верхними досками обрешётки должен составлять около 300 мм, а межу нижними – около 200 мм, так как такая же длина шага у волн металлочерепицы. Если кровельный материал – Монтеррей Стандарт, то шаг обрешётки 350 мм; для кровли Монтеррей Супер или Люкс – шаг обрешётки 400 мм

На гидроизоляцию укладывается контробрешётка, аналогично обрешётке.

При монтаже обрешётки также следует заранее предусмотреть места крепления вентиляции, антенны, заземления, водостока или снегозадержателя и других систем.

Очень важный момент: стропильную систему и обрешётку перед укладкой черепицы нужно обязательно обработать антисептиком, чтобы избежать гниения деревянных конструкций.

Примечание: Для металлочерепицы “Монтерей” не требуется дополнительное укрепление стропильной системы в связи с тем, что её вес не отличается, например, от веса мягкой кровли.

Укладка гидроизоляции

При укладке гидроизоляции необходимо обеспечить беспрепятственное сквозное прохождение воздушных потоков.

Гидроизоляционная пленка защищает подкровельное пространство от проникновения влаги и грязи, обладая при этом паропроницаемостью. Запрещено при устройстве крыши из металлочерепицы применять в качестве гидроизоляционного материал на битумной основе!

При укладке гидроизоляции необходимо обеспечить беспрепятственное сквозное прохождение воздушных потоков от карниза до вентилируемого уплотнителя конька крыши за счет вентиляционных зазоров между металлочерепицей и гидроизоляцией, а также между гидроизоляцией и утеплителем (двухконтурная вентиляция).

Гидроизоляционную пленку раскатывают, не переворачивая, от карниза к коньку внахлест (не менее 150мм, а в местах стыка скатов – не менее 200мм) и крепят строительным степлером. Места перехлеста необходимо изолировать специальной лентой на клейкой основе

Обратите внимание, чтобы места нахлестов приходились на деревянные элементы стропильной конструкции и обрешетки

Чтобы исключить натяжение и обрыв пленки вследствие уменьшения ее размеров от холода и «игры» стропил, необходимо укладывать ее с провисом 10-20мм по краю ног стропил. Если вы используете гидроизоляцию антиконденсатного или классического типа, необходима двухконтурная вентиляция с зазором 30-50 мм в каждом контуре. При использовании супердиффузионных мембран достаточно одноконтурной вентиляции – между мембраной и металлочерепицей.

Слой гидроизоляции должен на 200мм выступать за линию стен, а по торцам покрывать торцевые доски. Нахлест на стены таких элементов крыши, как печные и вентиляционные трубы, должен быть не менее 50мм с укладкой дополнительного слоя вокруг.

Скаты в виде трапеции или треугольника

Если скаты кровли имеют трапециевидную или треугольную форму, то необходимо устанавливать дополнительные бруски.

Шаг 1. Бруски крепятся по обе стороны «хребта» по линии сгиба крыши.

Шаг 2. Устанавливается карнизная доска, собирается обрешетка.

Шаг 3. Сооружается карнизная система.

Шаг 4. Укладывается черепица. Это выполняется по линии одного из краев или оси. Первый лист ровняется по планке карниза.

Шаг 5. Для установки узлов конька выполняются следующие действия. Коньковые планки выравниваются по углу «хребта». Если используется прямой конек, то он обрезается согласно углам, а если полукруглой формы, то потребуется монтаж дополнительной заглушки (желательно пластиковой).

Шаг 6. Коньковая планка ложится строго по оси «хребта». Выполнить это достаточно просто, если углы скатов одинаковые, а если разные, то, соответственно, трудно. Для контроля примыкания скатов используется монтажная лента яркого цвета.

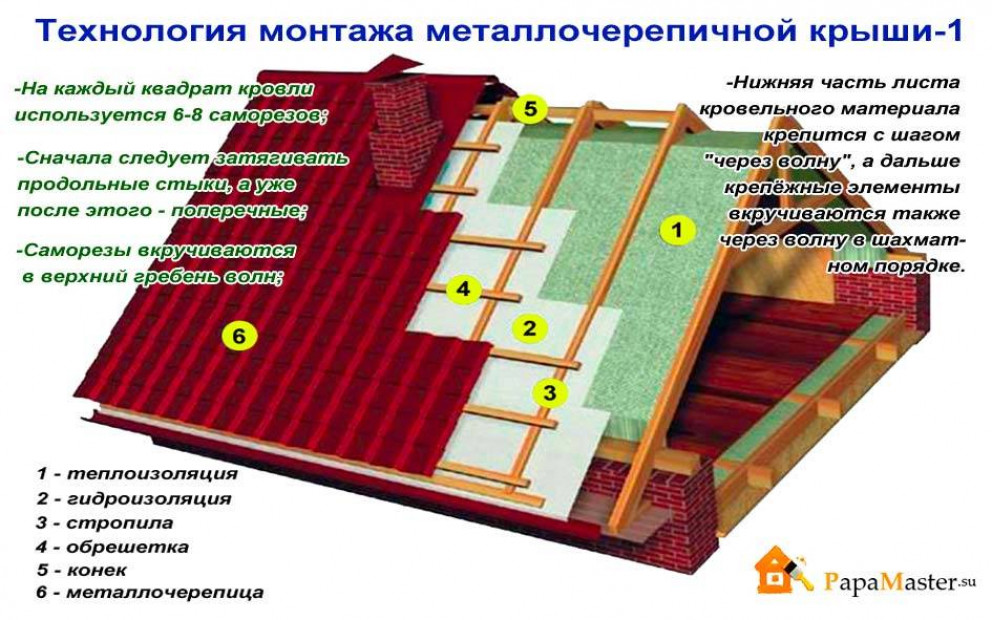

Правила крепления металлочерепицы

Рассмотрим общую концепцию монтажа металлочерепицы.

Здесь можно выделить следующие правила:

• листы черепицы крепят в прогиб волны специальными саморезами;
• нижний ряд черепицы крепят к первому брусу обрешетки через одну волну над ступенькой;
• все следующие листы можно крепить ближе к ступени;
• с боковой стороны лист крепят в каждую волну, не зависимо от текстуры металлочерепицы ;
• каждый лист крепится ко всем брускам обрешетки;
• в местах нахлеста черепицу крепят между собой короткими саморезами;
• во время хранения металлочерепицы, отдельные листы перекладывают деревянными рейками. При этом переносить черепицу необходимо отдельными элементами, а не стопками.

Инструменты, которые понадобятся для работы

Для проведения монтажа потребуются следующий набор инструментов:

• Инструмент для разрезания листов;
• Шуруповерт с регулятором оборотов;
• Рулетка;
• Длинная ровная рейка;
• Маркер для разметки;
• Молоток.

Кроме того, необходимо позаботиться о безопасности во время выполнения работ, поэтому следует запастись монтажным поясом со страховочным фалом и обувью с мягкой и нескользящей подошвой.

Для крепления листов металлочерепицы необходимо приобрести фирменные саморезы, снабженные прессшайбой, изготовленной из ЭПДМ-резины.

Срок службы таких саморезов сравним со сроком службы самой металлочерепицы. При использовании обычных саморезов, крепеж придет в негодность уже через несколько лет. Следовательно, покрытие вскоре потребует ремонта.

Утепление крыши

Будем считать, что стропильную систему вы уже возвели. Теперь необходимо по стропильным ногам со стороны мансарды или чердака установить пароизоляционную мембрану. Ее основное назначение — это задержка влажных паров воздуха, которые проникают на чердак из внутренних помещений дома. Пары конденсируют на утеплителе, который под их действием быстро теряет свои свойства. Так что паробарьер — это защитный слой.

Постарайтесь найти мембрану такой ширины, чтобы она закрыла скат кровли одной полосой. Если не нашли, тогда проведите укладку в 2 или 3 полосы, устанавливая их внахлест относительно друг друга. Крепить пароизоляцию можно металлическими скобами или маленькими гвоздиками. После чего вам нужно переместиться на стропильную систему сверху. Теперь проводится утепление.

Для этого предварительно вдоль стропильных ног с двух сторон прибиваются рейки, которые будут придерживать теплоизоляционный материал. Все готово, и можно устанавливать утеплитель. Обычно для кровельных систем в качестве утеплителя используется минеральная вата, но не рулонная, а в матах. Это плотный и надежный утеплитель, который защитит ваш дом на все 100%.

Следующий этап — это гидроизоляция. Поверх стропильных ног прибивается гидроизоляционный рулонный материал. Он будет выполнять функцию защиты от возможных протечек кровельного покрытия. Это может быть специальная мембрана, рубероид или толь, хотя первый материал предпочтительнее. Его также укладывают полосами со смещением, стыки обязательно герметично заделывают, а крепление выполняют гвоздями или скобами. После чего поверх стропильной системы устанавливается обрешетка из досок толщиной 25–30 миллиметров. Кстати, зазор между досками и гидроизоляционным слоем будет выполнять функции вентиляции, которая поможет избежать появления сосулек на нижней поверхности металлочерепицы.

Шаг обрешетки может быть разным, но чем толще используемые доски, тем он шире. Некоторые мастера предпочитают сплошную обрешетку, но это не очень экономичный вариант, хотя довольно надежный.
