Технология монтажа мягкой кровли своими руками

Что представляет собой зеленая кровля, и как её соорудить

Зеленая кровля позволяет придать зданию оригинальный вид и дизайн. Такая кровля имеет ряд преимуществ:

• Благодаря экономии места, на кровле можно вырастить различные овощи и ягоды, декоративные растения, и в зеленой атмосфере расположить удобную зону для отдыха или деловых встреч.
• С помощью растений на участке появиться большее количество кислорода, то есть они благоприятно влияют на окружающую среду. Также растения способны поглощать различные токсические вещества, если город имеет большую загазованность.
• Слой почвы, расположенный на крыше, охлаждает помещение внутри в летний период, и утепляет помещение зимой.
• Благодаря такому сооружению повышается уровень звукоизоляции.

Если планируется сооружение такой крыши, то нужно произвести укрепление конструкции, так как на неё будет оказываться значительная нагрузка.

Зеленая кровля может быть двух видов:

Экстенсивный вид кровли покрывается только декоративными растениями или газонами, при этом слой почвы составляет до 15 сантиметров. Полив осуществляют только тогда, когда трава начинает расти, а другие растения располагаются в горшках. При этом газоны периодически подстригают, по мере необходимости.

Интенсивный вид кровли допускает размещение почвы до 60 сантиметров, то есть можно высаживать не только декоративные, но и плодовые растения, которые имеют неглубокие корни. На крыше такого вида можно расположить сад или огород, при этом конструкции несущего вида должны выдерживать значительную нагрузку. Такой вид кровли является затратным.

Монтаж зеленой крыши выполняется по принципу обычной усиленной конструкции. Вначале укладывают основание из железобетона, затем располагают гидроизоляционный материал. После этого производят укладку пенополистирола, он служит утеплительным материалом. Расстилают геотекстиль, и выполняют дренаж из щебенки или гравия. Затем снова укладывают геотекстиль, и приступают к размещению почвы. После того как все слоя уложены, можно высаживать необходимые растения.

Сооружают такую кровлю под небольшим уклоном, чтобы лишняя вода могла беспрепятственно уходить вниз. В противном случае необходимо монтировать систему водоотвода, иначе в случае застоя воды, испортится пирог кровли. Влага начнет проникать внутрь помещения, это чревато разрушением потока, а впоследствии и стен.

Благодаря такому решению, кровле можно придать оригинальный вид, а также с пользой выращивать различные овощные и фруктовые растения. Среди такой атмосферы можно сделать игровой комплекс для детей, участок для отдыха, чаепития, и других мероприятий.

При обустройстве кровли зеленого вида, нельзя допускать, чтобы вода застаивалась на поверхности. Лучше высадить такие растения, которые не требуют частого полива. Также нужно учитывать оказываемую нагрузку от почвы, располагаемой сверху, конструкция должна быть укрепленной, чтобы выдерживать весь предполагаемый вес. Все просчеты желательно выполнить до того, как начнутся работы по сооружению кровли.

Характеристики битумной черепицы

Подготовка кровельной конструкции к укладке мягкой черепицы

Главное отличие битумной черепицы от других видов материалов для обустройства крыши состоит в том, что мягкая кровля монтируется только на твердое сплошное основание. Металлочерепица же, например, укладывается на обрешетку из деревянного бруса. При этом зазор между брусьями никоим образом не вредит кровельному покрытию.

Видео инструкция по подготовке основания для мягкой кровли:

• гидроизоляционная мембрана, уложенная поверх стропил;
• теплоизоляционный слой, например, минеральная или базальтовая вата;
• пароизоляция;
• обрешетка для крепления основания мягкой кровли.

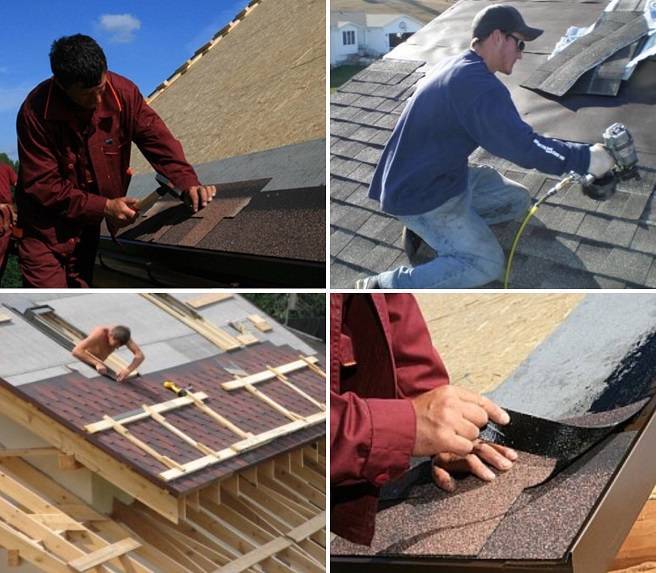

Укладка битумной черепицы

Далее мы расскажем, как покрыть крышу мягкой кровлей. Укладку кровельного покрытия лучше выполнять в безветренную и не дождливую погоду. Идеально если температура окружающего воздуха находится в пределах 5-15°. Если вы будете использовать старую стропильную систему, то предварительно необходимо убедиться в целостности всех элементов и при необходимости заменить сгнившие и деформированные стропила новыми. Укладка мягкого покрытия производится в такой последовательности:

1. Для начала на поверхности скатов при помощи мела необходимо выполнить разбивку рядов мягкого покрытия. Ряды размечают горизонтальными полосами, начиная с низа ската.
2. Укладка кровельного материала также ведётся от карнизного свеса крыши. При этом сначала монтируется стартовая полоса (карнизная черепица). Для фиксации кровельного материала используют самоклеящийся слой или оцинкованные гвозди. Если вы используете самоклеящуюся черепицу, то перед укладкой с тыльной стороны элемента снимается защитная плёнка, после чего материал прикладывает к поверхности основания и плотно прижимается. Если для фиксации используют гвозди, то их вбивают в два ряда не ближе 25 мм от края. Верх крепежа должен быть в одном уровне с поверхностью покрытия.
3. Вместо карнизной черепицы с целью экономии можно использовать рядовые элементы. Для этого у плитки обрезают лепестки. Монтаж таких элементов выполняется встык с отступом от свеса карниза в 20 мм.
4. Следующий ряд начинаем класть с левой стороны крыши. При этом от первой плитки необходимо отрезать 14,3 см, чтобы обеспечить смещение рисунка по диагонали.
5. Можно использовать и другой способ укладки, когда первый элемент в ряду крепится в центральной части ряда, а остальные плитки укладывают в две стороны от него.
6. Когда начинают укладывать третий ряд, то от первой плитки отрезают 28,6 см и укладку начинают вести с левой стороны ската. Для фиксации одной плитки достаточно четырёх гвоздей. Но при уклоне ската более 45° лучше использовать шесть крепёжных элементов.
7. Когда укладка основного кровельного покрытия завершена, начинают монтировать коньковые элементы, оформляют узлы примыкания крыши к вертикальным поверхностям, а также делают ендовы.

Теперь вы знаете, как сделать мягкую кровлю. Более наглядно разобраться в тонкостях изготовления такой крыши вам поможет видео руководство по укладке мягкого кровельного покрытия:

Монтаж двойной сплошной обрешетки

Двойная обрешетка представляет собой двухъярусную конструкцию, первый слой которой – уложенные вразрядку доски, второй сплошной слой – настил из досок, ОСП, фанеры. Двойная обрешетка считается более эффективной и надежной, чем однослойная, поэтому именно она рекомендуется при монтаже современных мягких кровель.

Конструкция может быть собрана только из досок (иногда – брусков) или из их сочетания с ОСП и фанерой.

Вариант #1 — двойная обрешетка из досок

Для основы под мягкую кровлю можно использовать только один вид материалов — доски. Из них сооружаются оба слоя обрешетки.

Требования для материалов:

• Доски первого (разреженного) слоя: толщина – не менее 25 мм, ширина – 100-140 мм. Доски можно заменить на бруски 50х50 мм или 30х70 мм.
• Доски второго (сплошного) слоя: толщина 20-25 мм, ширина – 50-70 мм.
• Пиломатериалы предварительно покрывают антисептирующими составами.

Монтаж обрешетки несложен и выполняется по следующему алгоритму:

• Вначале параллельно коньку (перпендикулярно стропильным ногам) прибивают доски или бруски с шагом, исключающим изгибание досок второго слоя, в среднем, 200-300 мм.
• Сверху, на разреженную обрешетку, под углом 45° (по диагонали) прибивают доски второго слоя. Не вплотную, а с зазором до 3 мм, который сможет погасить температурные деформации древесины. Обшивку ведут по направлению от конька к карнизу.

Подобное основание, как правило, применяется при настиле рубероида. Для гибкой черепицы рекомендовано сооружать комбинированный вариант.

Вариант #2 — комбинированная двойная обрешетка

В комбинированной конструкции сочетаются несколько материалов. Первый слой – доски или бруски, второй слой – фанера или ОСП.

Традиционно комбинированная обрешетка собирается следующим образом: перпендикулярно стропилам закрепляют вразрядку доски или брусья, а поверх них – листы фанеры или ОСП. Данную технологию применяют, как правило, при сооружении холодного чердака (без пирога утепления и пленки гидроизоляции на кровле).

Если же утепление имеет место быть, то используют другой вариант обрешетки, более сложный. Вдоль стропил набивают бруски контробрешетки, поверх них, перпендикулярно, — доски первого слоя обрешетки. Завершают всю эту конструкцию щиты фанеры или ОСП. Этот вариант отличается от предыдущего, наличием контробрешетки, которая формирует вентзазор между крупнощитовым настилом и гидроизоляцией.

Требования к материалам:

• Бруски контробрешетки: ровные бруски сечением 25х30 мм или 50х50 мм.
• Доски разреженного слоя: толщина — 25 мм, ширина — 100-140 мм.
• Фанера или ОСП-3: толщина 9-12 мм.
• Материалы должны быть предварительно антисептированы.

Для того, чтобы соорудить комбинированную сплошную обрешетку, выполняют следующие действия:

• При наличии теплоизоляционного пирога с гидроизоляционной пленкой устанавливают бруски контробрешетки. Их сечение может быть в пределах 20-50 мм, чаще всего 25х30 мм. Бруски закрепляют поверх стропильных ног, вдоль их. Контробрешетка служит не только для формирования вентиляционного зазора, но и для фиксации пленки гидроизоляции, которую укладывают на утепляющий материал. Если рассматривать монтажные работы поэтапно, то вначале между стропилами укладывают теплоизоляционные маты, поверх стропил и матов растягивают гидроизоляционную пленку, которую сверху прибивают брусками контробрешетки. Если теплоизоляционный пирог в кровле не предвидится, этот пункт пропускают и сразу же переходят к креплению разреженной обрешетки.
• Доски обрешетки (по ширине — 100-140 мм, по толщине — 25 мм) закрепляют на бруски контробрешетки (при их наличии) или на стропила перпендикулярно. Шаг крепления гвоздями (саморезами) – 200-300 мм.
• Листы ОСП-3 или фанеры размещают вдоль конька, длинной стороной поперек стропил. Монтаж ведут с разбивкой швов, то есть в шахматном порядке. Между щитами оставляют компенсационный зазор 2-3 мм. Крепление выполняют на каждой стропилине, используя для фиксации саморезы или ершеные гвозди. Шаг креплений на стропилах – 30 см. Укладывают плиты так, чтобы их кромки обязательно пришлись на опоры, там же выполняют их стыковку и тоже фиксируют элементами крепления, но уже с более частым шагом – 15 см.

Чтобы было понятнее посмотрите как это выглядит в процессе стройки:

Технология несложна, чтобы понять все ее нюансы достаточно посмотреть короткое видео:

Кровельный пирог

Для защиты дома от атмосферных осадков, ветра, перепадов температур и других воздействий обустраивается кровельный пирог – многослойная конструкция из различных материалов. Для мягкой черепицы он выглядит следующим образом:

1. Пароизоляция. Защищает от образования конденсата и минимизирует проникновение испарений из помещений в доме.
2. Теплоизоляция. Сохраняет тепло, обеспечивает звукоизоляцию, защищает от ветра, низких температур.
3. Гидроизоляция. Герметизирует внутреннюю часть здания, препятствуя попаданию воды и влаги, образовавшихся от дождя или снега.
4. Декоративный слой. Обеспечивает определенный вид кровельному пирогу и служит в качестве дополнительной защиты от ветра.

Устройство мягкой кровли: технология и схема

Плюсы пользования крышей с мягким покрытием

•  Низкий вес: битумная черепица весит около 8 кг на м2. Для сравнения, натуральная имеет вес около 50, а черепица из металла примерно 5 кг на м2.
•  Высокая герметичность скатов кровли. Отдельные листы под солнцем склеиваются в единую массу.
•  Гибкость мягкой черепицы, стойкость к деформации.
•  Эстетичность. Вариантов дизайна и цвета – десятки! Можно выбрать и фактуру покрытия.
•  Многие элементы кровли можно изготовить из этого же материала (ендова, конек). Обрезков практически нет.
•  Приемлемая цена, легкость установки (ламинированная и фольгированная типы черепиц существенно дороже).

Из чего состоит мягкая черепица

Какие участки крыши требуют особого внимания?

До того, как мягкая кровля своими руками будет уложена и закреплена на крыше, необходимо провести работы по упрочнению ряда участков:

Монтаж подкровельного ковра, представляющего собой нетканое полотно с битумной пропиткой и специальной посыпкой, на карнизных свесах, торцах кровли, на ендовах. Подкровельный ковер обычно приобретают того же цвета, что и битумная черепица. Полотно наклеивают в направлении снизу вверх  и с нахлестом по горизонтали в 150 мм, по вертикали – 100 мм, промазывая стыки ковра мастикой. С обеих сторон ендовы должно быть по 500 мм подкладочного полотна, а у конька – по 250 мм. Торцы и карнизные свесы отделываются подкровельным ковром на ширину от 400 мм. Полотно крепят при помощи кровельных гвоздей с шагом в 200 мм.

• Монтаж металлических карнизных планок поверх подкровельного ковра на карнизные свесы.
• Крепление фронтонных планок в торцах кровли.

Варианты кровельного «пирога»

Этапы монтажа и состав «пирога» могут отличаться. На это влияет конструкция кровли, климатические особенности региона и другие факторы. Например, для устройства холодной кровли из мягкой черепицы «пирог» будет следующий:

1. гонты битумной черепицы;
2. подкровельный ковер;
3. влагостойкая фанера либо OSB;
4. обрешетка из доски;
5. стропила.

Если вы планируете организовать под кровлей мансарду либо обогреваемый чердак, конструкция требует дополнительного утепления. «Пирог» будет больше и сложнее:

1. гонты битумной черепицы;
2. подкровельный ковер
3. плита OSB или влагостойкая фанера;
4. обрешетка из доски;
5. контробрешетка;
6. гидроизоляционный слой;
7. стропила;
8. утеплитель;
9. пароизоляционный материал;
10. дополнительный утеплитель;
11. обрешетка для внутренней обшивки;
12. гипсокартон или другая внутренняя обшивка.

В зависимости от особенностей климата и здания порядок и состав «пирога» может меняться.

Монтаж точечных воздуховодов

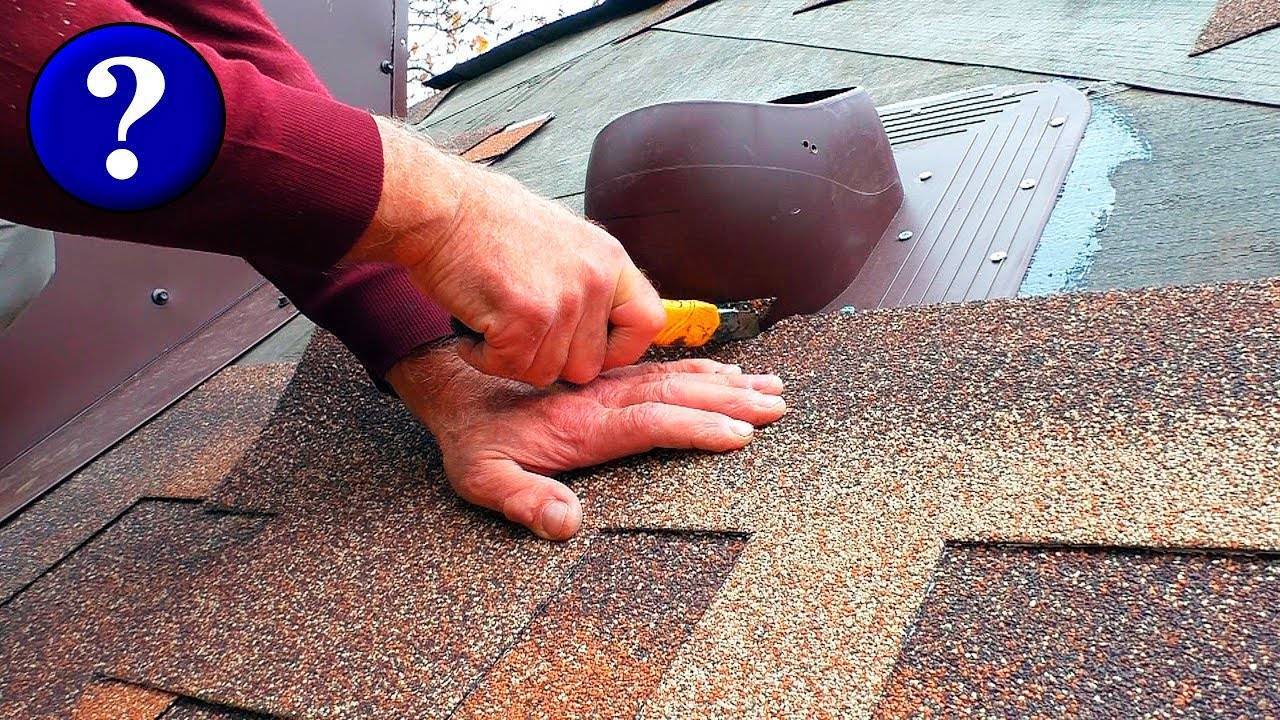

Точечные аэраторы Döcke PIE ROOT устанавливаются параллельно с укладкой черепичных гонтов на скаты крыши. Технология их монтажа не предполагает особых сложностей:

• На плоскости ската по шаблону вырезается отверстие, поверх которого и будет устанавливаться аэратор. При этом половина отверстия приходится на уже уложенный ряд черепицы.
• На тыльную сторону основания воздуховода наносится битумный состав, прибор просто устанавливается на отведенное под него место, плотно прижимается и дополнительно фиксируется саморезами.
• На поверхность основания снова наносится битумная мастика, поверх которой укладываются следующие ряды гонтов, вырезаемые по контуру аэратора.
• В завершение на основание устанавливается защитный колпак и фиксируется саморезом.

Точечные аэраторы Döcke PIE NEXT, в отличие от предыдущей модели, устанавливаются на уже готовые кровли. Эта особенность позволяет улучшить вентиляционные качества кровли, если в процессе эксплуатации были выявлены явные недочеты.

Известные производители

Ниже приведен перечень компаний-производителей битумной черепицы, которые пользуются самым большим спросом.

IKO

Производство находится в Бельгии, Словакии, Канаде. Основное сырье для черепицы ‒ мягкий битум.

Формы для отлива материала разработаны в собственной лаборатории.

Выбор цветов очень большой. Цены на продукцию на среднем уровне.

DOCKE

Представляет собой группу компаний, у которых в России есть два завода. Начало деятельности ‒ 2005 год. Официальные представительства есть в каждом регионе страны.

Для создания элементов мягкой кровли используют СБС-модифицированный, окисленный битум.

На бюджетные варианты продукции гарантия 20 лет, на дорогие ‒ 50 лет.

ТехноНИКОЛЬ (Shinglas)

Объединение предприятий изготавливает битумную черепицу под торговыми марками ТехноНИКОЛЬ Shinglas (Шинглас), Tilercat.

В продаже есть как однослойные, так многослойные элементы кровли. Выпускаются несколько модельных рядов черепицы. Качество высокое.

Срок гарантии на отдельные виды черепицы достигает 50 лет.

Icopal

Крупная финская компания-производитель. Основа материала ‒ СБС-модифицированный битум. Собственные формы для отлива. Ассортимент цветов. Цены на среднем уровне.

Tegola

Производство ‒ Италия. Начало деятельности компании ‒ 1973 год. Постоянно держит лидирующие позиции по объему продаж в Европе. Официальные представительства, производство есть в 73 странах, в России  –  в Рязанской области.

Особое внимание уделяется декорированию гонтов. Есть гонты с разными видами напылений, что позволяет оформлять постройки в разных стилях (кантри, шале, прованс)

Цена доступна

Цена доступна.

CertainTeed

Американская компания-изготовитель. Готовая продукция есть в продаже и на российском рынке. Модельный ряд черепицы по форме и цвету не имеет аналогов среди конкурентов. Цены высокие.

Katepal

Катепал ‒ крупная финская компания-производитель мягкой кровли. В продажу поступает под торговой маркой Ruflex. Начало работы ‒ 1949 год.

При создании гонтов применяется битум повышенной морозостойкости. Производится и многослойная черепица, но по ассортименту в разы уступает итальянскому заводу.

Монтаж гибкой черепицы

Работа по монтажу мягкой черепицы своими руками происходит в соответствии с температурными ограничениями. Это необходимо из-за структуры материала. Очень прочно гибкая черепица соединяется между собой при высокой температуре, которая достигается за счет знойного солнца. При низкой температуре она может отвалиться от основы, к которой ее приклеивают. В холодную погоду можно применить строительный фен, которым нагревают листы материала. Иногда отапливают помещение для чердака.

Вначале по всему периметру крыши расстилают подкладочный ковер, прибивая его по:

• По карнизу.
• В ендовах.
• По фронтовому свесу.
• По коньку.
• В местах излома ската крыши.

Если крыша с уклоном больше 20 градусов, то подкладочным ковром зашивают всю площадь. Начинают снизу, расстилая ковер перпендикулярно обрешетке. Прибивать нужно внахлест на ширину 15 сантиметров с шагом фиксации в 20 сантиметров. Все соединения заделывают герметиком или битумной мастикой. Сверху на ковер прибивают карнизную планку, защищающую обрешетку от влаги. Если карнизную планку нельзя прибить, то карнизную полосу заворачивают под обрешетку и прибивают гвоздями с шагом в 5 сантиметров.

Затем к фронтону прибивают торцевые планки. Для их лучшего соединения необходимо подрезать края ножницами и окончательно закрепить. Таким же образом планки подгоняются на коньке. Они защищают деревянную обрешетку и отводят воду от конька вниз.

Сверху на прибитую планку карнизного свеса накладываются полосы коньково-карнизной битумной черепицы. Они прибиваются гвоздями, отступая от края 2.5 сантиметра, стык в стык. Эти места промазывают битумной мастикой. Затем проводят крепление кронштейнов, которые предназначаются под водосточные желоба.

Ендовый ковер накладывается вторым слоем поверх основного. Расстилают его в местах, где может скапливаться влага, в нишах, в местах примыканий. Фиксируют его оцинкованными гвоздями, а края промазывают мастикой.

Наступает самый важный этап монтажа – укладка гибкой черепицы своими руками. Приступают к укладке с центральной части ската. После снятия с нее защитной пленки, ее сильно прижимают к основанию. По верхней части ее прибивают четырьмя гвоздями. От полосы коньково-карнизной битумной черепицы отступают на пять сантиметров. При этом перфорация коньково-карнизной полосы должна быть полностью закрыта лепестками наклеиваемой черепицы. Ее подрезают по краям линии фронтона и проклеивают мастикой.

Заделка дымохода и вентиляции

Важным моментом монтажа считается пересечение с вентиляцией и дымоходом. Основание вентиляции необходимо обработать мастикой. Затем в черепице вырезают отверстие размером с данным вентиляционным устройством. После укладки мягкой черепицы ее основание промазывают битумной мастикой.

С дымоходом все гораздо сложнее. В том месте, где он прилегает к крыше, прибивают три рейки в форме треугольника, таким образом, чтобы прямой угол находился у основания трубы. Затем вокруг трубы прибивают подкладочный ковер, а нахлесты промазывают битумной мастикой. После этого укладывают кровельный материал таким образом, чтобы верхним краем он лег на рейку и уперся в трубу. Сверху черепицы монтируют ендовый ковер. Листы частично приклеивают и прибивают к крыше, а остальную часть поднимают на трубу и приклеивают битумной мастикой. Верхнюю часть ковра на трубе закрывают фартуком, а швы промазываются герметиком.

Ниже представлена видео-инструкция.

Технология укладки мягкой кровли

Деревянное основание кровли должно быть обработана средством, имеющим в своем составе солярку и битум.

После этого его тщательно промазывают заранее приготовленной или купленной мастикой, а уже потом на этот слой настилают рубероид и пергамин.
Фрагменты черепицы аккуратно размещают от самого центра ската крыши влево и вправо. Ряды материала должны формироваться от карнизов по направлению к коньку

Другими словами, работа осуществляется по следующим направлениям: снизу вверх, и от центра в стороны.
С каждого фрагмента осторожно снимается пленка, которой прикрывается клеящаяся подкладка из битума.
Затем этот кусок черепицы крепится 4-6 специальными гвоздями к кровельному основанию.

В процессе работы следует соблюдать несложные правила. В разных рядах отдельные листы кровли лучше всего располагать таким образом, чтобы стыки были совмещены. Другими словами это называется в разбежку. Такой порядок настила значительно улучшает влагоизоляционные качества покрытия.

Каждый новый слой должен ложиться на предыдущий с хорошим нахлестом, составляющим не менее 8-10 сантиметров. В тех местах, где покрытие соприкасается с трубами и прочими коммуникациями, а также с краев кровли, проводится фигурная обрезка материала. Края кровли надежно приклеиваются с помощью мастики.

Вокруг антенн, печных труб и других коммуникаций совсем несложно постелить кровельный ковер в том случае, если заранее все измерить и рассчитать, нанести необходимую разметку. Наготове должны быть так называемые проходные элементы, необходимые для этого. Места стыков труб и самой кровли усиливаются специальной подкровельной подложкой, упомянутой ранее, и покрываются потом все той же мастикой.

Уже на нее настилается черепица, затем проходные элементы. Неплохо обработать места стыков герметиком. Когда мягкое кровельное покрытие будет смонтировано до ската кровли, потребуются специальные элементы, называемые коньковыми. С их помощью охватываются верха скатов, они закрепляются посредством мастики и крепятся гвоздями.

Из всего сказанного можно сделать вывод. Современная мягкая кровля – это износостойкий и несложный в работе материал, имеющий вполне доступную стоимость.

При условии строгого соблюдения технологии настила, а также при приобретении качественных материалов, можно быть уверенным, что получившаяся кровля будет не только привлекательной, но функциональной и надежной защитой жилища.
