Технологические решения для монолитной плиты на ленточном фундаменте

Технология возведения

Основания комбинированного типа строят с цокольным этажом или без него. В первом случае опорой монолитной плите служит периметр фундаментной ленты, а во втором еще и вся поверхность почвы под ней, что увеличивает устойчивость и надежность возводимого сооружения.

Монтаж опалубки и арматурного каркаса

Чтобы построить ленточный фундамент, объединенный с монолитной плитой, без подвального помещения выполняют действия в следующей последовательности:

• проводят геодезические исследования на месте строительства, чтобы определиться с типом грунта, расположением подземных вод;
• вырывают траншеи под ленту шириной 0,4 м и глубиной на 20% больше, чем уровень промерзания почвы по региону;
• в них формируют песчано-гравийную подушку, которую утрамбовывают, поливая при этом водой;
• обустраивают котлован под плиту по проекту;
• его дно застилают геотекстилем и засыпают слоем песчано-щебневой смеси толщиной в 40 см, выравнивая поверхность при этом;
• укладывают теплоизолятор;
• монтируют инженерные коммуникации: водопровод, канализацию и прочие;
• производят установку опалубки;
• создают каркас из арматуры, которую располагают двумя рядами (расстояние между ними берут от 10 до 15 см), связывая при этом плиту с лентой;
• проводят заливку установленной конструкции раствором;
• после набора бетоном требуемой прочности (этот период занимает до месяца, в зависимости от климатических условий) демонтируют опалубку и проводят гидроизоляцию.

В работе используют армирующие прутья сечением 12-14 мм. Поверх ленты по всему ее периметру через 0,5 м (в среднем) оставляют торчать их вертикальные концы для связки с плитным каркасом. Армируя, оставляют промежуток между прутьями в одном ряду около 20 см. Расстояние от нижнего слоя каркаса до утеплителя выбирается примерно 5 см.

Наружную опалубку рекомендуется изготавливать и устанавливать выше монолитного основания на 25 см.

Если подземные воды залегают близко к поверхности, то в котлован и траншей на подушку укладывают рулонное гидроизоляционное покрытие.

Бетонирование выполняют так, чтобы раствор покрыл арматуру сверху более чем на 5 см.

Залить фундамент с подвальным помещением несколько сложнее, чем без него. По технологии проводят работы в следующем порядке:

• заливают ленточный фундамент;
• сверху на него устанавливают палубу, покрывая ее полиэтиленовой пленкой;
• делают в опалубке отверстия под различные коммуникации и дверь (люк) в подвал;
• монтируют каркас из арматуры и заливают его бетоном.

Фундаментная лента выполняет функции ребра жесткости, что упрочняет всю конструкцию и снижает расход материала, уменьшая требуемую толщину плиты. Армированный бетон выдерживает большие нагрузки и выступает надежной, единой опорой для постройки.

Начало работ по устройству плавающего основания

В первую очередь, согласно плана дома, заливают ленточный контур

В первую очередь, согласно плана дома, заливают ленточный контур. Под него необходимо подготовить траншею заданных параметров, на дно которой укладывают песчаную подушку.

Следующим слоем будет гидроизоляционный материал, а потом уже пойдет процесс устройства опалубки и заливки раствора. Однако стоит знать, что ленточный фундамент бывает двух видов:

• Монолитный — залитый из приготовленного раствора;
• Сборный — собранный из готовых железобетонных блоков.

Для второго варианта устройства основания потребуется привлечение специальной техники и больший расход средств. Кроме того, всегда стоит помнить, что ленточный фундамент также различают и по типу нагрузки на такие варианты:

• Мелкозаглубоенный. Используется в том случае, если здание будет иметь один этаж и возводится из легких материалов (пеноблоки, брус, сендвич-панели или кирпич). Глубина расположения бетонных блоков или заливки раствора составляет в этом случае составляет от 50 до 70 см. При этом подобный тип основания подходит для слабопучнистых или непучнистых почв.
• Заглубленный фундамент ленточного типа используется под дома большой этажности и из тяжелых материалов на слабопучнистых грунтах. Глубина расположения такого базиса должна на 20-30 см превышать глубину промерзания грунта на участке.

Устройство фундамента по типу плита

Из всех перечисленных, наилучшим будет плитный фундамент. Он отличается высокой надежностью, а также простотой возведения. Тут следует учитывать, что создаваться такое основание должно строго по технологии. В противном случае надежность будет хромать.

При строительстве заблаговременно предусматривайте ввод коммуникаций. После окончания всех работ, это будет невозможно. В некоторых случаях устраивают ребра жесткости, что позволяет экономить на толщине плиты. Непременно производят утепление, если его не сделать, то возникнут проблемы в зимнее время. Далее рассмотрим вариант строительства плиточного основания.

Разметка участка

Пахотный слой имеет высокую склонность к просадке, в связи с этим возведение любых фундаментов, с опорой на него запрещено. Любые работы начинают с разметки участка, а также последующего съема поверхностного слоя почвы.

Первоначальная разметка делается просто, для этого по углам предполагаемого фундамента вбивают колья и натягивают между ними веревку по периметру.

Внимание! С каждой стороны необходимо отступать на 1,2-1,5 м от предполагаемой плиты. Это позволит без сложностей сделать отмостку

Также при таком подходе удобнее производить подведение некоторых коммуникаций

Также при таком подходе удобнее производить подведение некоторых коммуникаций.

Рытьё котлована

Это достаточно сложная и важная процедура. Зачастую для этого используют различные механизированные средства, например, бульдозер или экскаватор. Сейчас есть мини техника, которая может использоваться для выполнения работ на небольших участках.

После выемки основной части грунта, производят выравнивание по площади. Обязательно следят за точным соответствием требованиям проекта. Котлован готовят с расчетом на устройство подушки из песка и щебня.

Также на этом этапе подготавливают прокладку коммуникаций. Тут стоит учитывать их особенности. Даже утепленные водопроводные и канализационный трубы следует заглублять для защиты от промерзания на глубину 1-1,5 метра в зависимости от региона. Также устраивают дренажные колодцы по углам будущего здания.

Установка опалубки

Данный этап достаточно важен. Помимо непосредственной работы по установки элементов опалубки, тут нужно проделать и другие не менее важные действия.

Сначала готовят подушку. Для этого на дно котлована насыпают слой щебня, поверх его укладывают слой песка. Каждый из этих слоев обязательно утрамбовывают виброплитой. На некоторых грунтах имеет смысл сначала укладывать геотекстиль. Поверх готовой подушки укладывают экструдированный пенополистирол. Он служит утеплителем, который предотвратить проблемы со вспучиванием грунта. Можно обойтись без утепления, но в таком случае толщину плиты увеличивают до 40 см.

Далее можно приступать к установке опалубки. Существует два варианта решения задачи:

• Дощатые или фанерные щиты;
• Полистирольный L-блок.

Если в качестве опалубки применяются деревянные щиты, то следует делать их на 10 см выше расчетного уровня плиты. Полистирольные блоки выполняют функцию дополнительного утепления фундамента.

Армирование

Важно правильно провести армирование. Для этого следует использовать арматуру 10-15 мм в диаметре

Укладывают их в один или два слоя, в зависимости от толщины плиты

Расстояние между прутками 30 см, но под несущими стенами рекомендуется размещать их чаще

Укладывают их в один или два слоя, в зависимости от толщины плиты. Расстояние между прутками 30 см, но под несущими стенами рекомендуется размещать их чаще.

Бетонные работы

Для приготовления раствора используются миксеры разной производительности. Во время работ следует помнить, что между заливкой разных партий бетона не должно проходить больше 2 часов

Если нет возможности произвести заливку в течение этого времени, то следует заранее подготовить разделяющие бортики, при этом важно сделать их так, чтобы получились пазы. Именно они позволят прочно соединить части плиты, залитые в разное время

После заливки и набора первоначальной прочности следует произвести гидроизоляцию фундамента

На данный момент применяется несколько методик

После заливки и набора первоначальной прочности следует произвести гидроизоляцию фундамента. На данный момент применяется несколько методик.

1. Обмазывание мастикой на основе битума. Существенным недостатком является ограниченный срок службы.
2. Оклеивание стекловолокном с двойным битумным слоем. Стоит такая обработка дороже, но и служить может до 80 лет.

Начальные этапы

Теперь более подробно о монолитной конструкции. Она чаще всего предпочтительна, поскольку однозначно более прочная, чем сборные варианты. Для сведения, все имеющиеся небоскребы строятся именно на монолитном фундаменте, так что такая основа под собственный дом – самое то. Фундамент может быть малозаглубленным и заглубленным – все зависит от структуры почвы на стройплощадке.

• После определения, какая площадка имеется под застройку, она расчищается, удаляется, если есть растительность и верхний слой почвы.

• Далее, готовится котлован. При выполнении данной процедуры лучше использовать технику, делается соответствующее углубление, выдерживается уровень при помощи нивелира. Но для более качественной укладки первого пласта для создания «подушки» лучше выбрать 15-25 см самостоятельно вручную при помощи лопаты.

Глубина котлована может достигать 1,2-1,5 метра зависит это также помимо почвы от того сколько этажей в планируемом здании. Но, тем не менее, выбирается глинозем и обустраивается «подушка». Делается она путем укладки пласта песка, который увлажняется и уплотняется, затем укладывается пласт щебня, который также утрамбовывается. Данная подсыпка, толщиной от 20 до 30 см позволит избежать капельного подсоса воды к основанию строения.

На подготовленный слой перед обустройством конструкции монолитной плиты укладывается пленка ПВХ или рубероид. Необходимо это для того, чтобы не обезвоживался раствор бетона при заливке непосредственно фундамента.

По ровному котловану размечаются углы будущего строения и заранее (в случае если такое запланировано) трубопроводы канализационных и дождевых стоков.

Из прочных досок на подошве котлована изготавливается опалубка. Данный каркас делается своими руками при помощи досок и ламинированных фанерных листов либо просто из досок (толщиною больше 2,5 см) и укосы по всей конструкции каркаса.

При монтаже необходимо оставлять небольшое пространство между склоном котлована и плитой основания.

Также выполняется выравнивание при помощи нивелира и проверяется на прочность до залития бетонного раствора.

Монолитное основание на ленточном фундаменте

Сооружение должно быть прочным, поскольку давление на стенки при заливке бетонной смеси будет большим. Крепление с боков должно быть особенно надежным. Лучше по окончании проверить прочность сооружения. Для этого достаточно сделать несколько ударов ногой. Надежная конструкция останется в выставленном положении, если же будут какие-то сдвиги, наклоны – каркас необходимо переделать.

Земляные работы

Перед выполнением этих работ требуется изучить свойства почвы, рассчитать толщину бетонного основания и количество необходимой арматуры. Для выполнения изысканий достаточно самим изучить структуру почвы. Для этого можно сделать шурфы или пробурить небольшие скважины.

Для укладки неглубокого фундамента в большинстве случаев достаточно шурфов, заглубленных ниже подошвы будущего основания на 50 см.

В процессе геологических изысканий требуется узнать:

• тип грунта и его несущую способность;
• уровень подземных вод на участке.

Рассчитывают параметры монолитной плиты с учетом свойств грунта и суммарного веса строения. Для частных домов часто хватает плиты толщиной 15 см. При толщине основания 15 см и менее арматуру укладывают в 1 ряд. Шаг и толщину арматуры тоже рассчитывают.

Вынос размеров на местность и рытье котлована

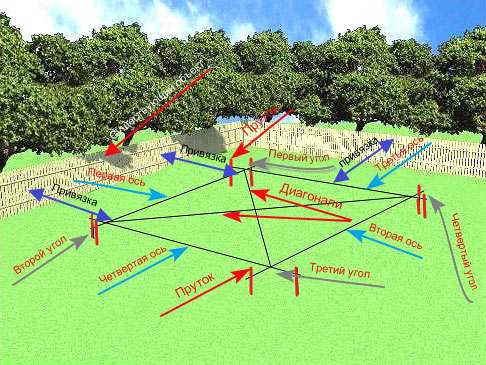

Любое строительство начинают с разметки осей возводимого объекта на земельном участке. Для этого на начерченном плане нужно привязать фундамент к существующей застройке.

Разметка фундаментной плиты:

1. От начальной точки откладывают прямой угол с помощью прямоугольного треугольника, катеты которого будут стенками будущего фундамента.
2. Далее вынесенный угол фиксируют с помощью колышка и отмеряют от него длину стенок заливаемой плиты. Концы их тоже фиксируют колышками.
3. Затем аналогичным образом находят четвёртый угол. Точность углов проверяют по диагонали верёвкой, допускается отклонение её длины на 10 мм.
4. После обозначения периметра фундамента выполняют обноску. Для этого в нужных местах устанавливают деревянные иди железные стойки и крепят к ним горизонтальные рейки. Обноску устанавливают на расстоянии не менее 1 м от будущих стен котлована.
5. С помощью обноски проецируют границы возводимой конструкции. Для этого в горизонтальные рейки забивают гвозди и крепят к ним шнур, который потом хорошо натягивают. За счет этого разметка не повредится в процессе выполнения земляных работ.

Земляные работы предполагают рытье довольно глубокого и объёмного котлована. При размещении плиты вровень с землей, в процессе расчета глубины котлована требуется учесть:

• толщину заливаемой плиты;
• толщину укладываемого утеплителя;
• толщину гидроизоляционного слоя;
• толщину подготовки;
• толщину подушки.

В результате суммирования всех этих значений получится общая глубина котлована. Сама плита чаще всего немного возвышается над землей или слегка заглубляется. Глубина котлована для частного дома также зависит от наличия в нём подвала, цокольного этажа или технического подполья.

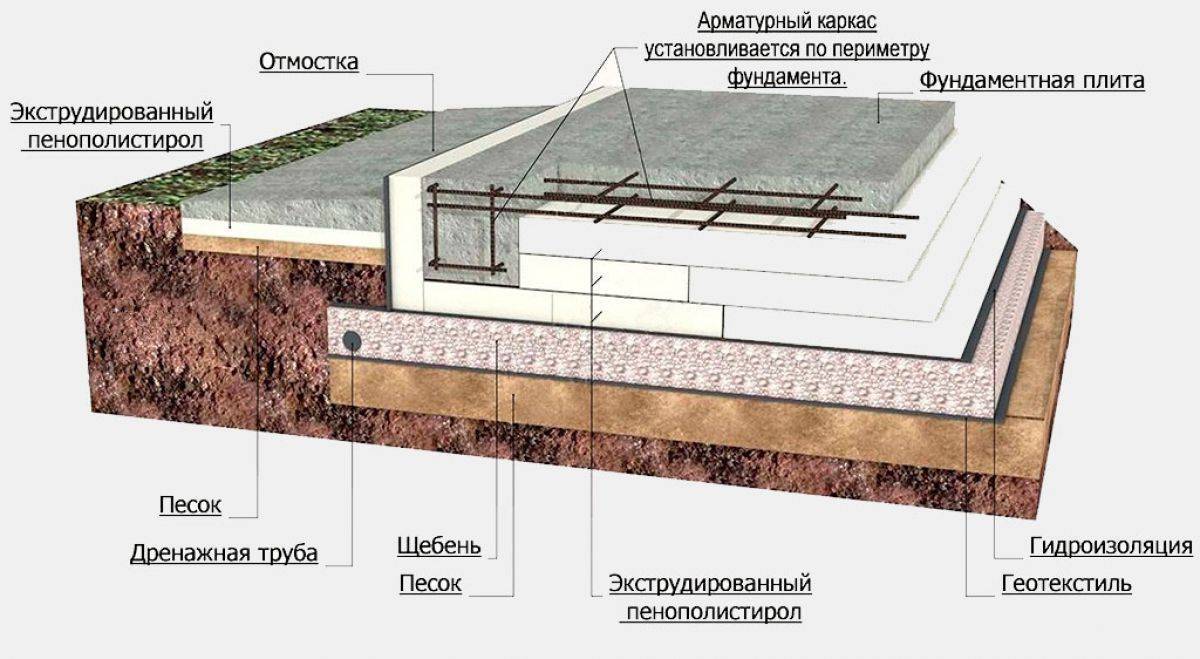

В подсыпку под плитный фундамент укладывают дренажные трубы с уклоном 1-3 см на 1 м трубы для отвода воды. Также в процессе рытья ямы требуется предусмотреть места для ввода в дом необходимых подземных коммуникаций (канализации, водопровода, электрических кабелей и т.д.).

Если эти сети проводятся под монолитной фундаментной плитой, то на этапе нулевого цикла их укладывают и сверху закрывают защитными коробами.

Схему и глубину укладки инженерных сетей выбирают заранее, концы трубопроводов герметично закрывают, чтобы в них не попал грунт и заливаемый бетон. Вносить изменения в разводку после выполнения основных работ сложно и опасно, поэтому всё требуется предусмотреть сразу.

Особого внимания требуют участки с большими перепадами.

В этом случае требуется засыпать низкие участки выбираемым в процессе рытья котлована грунтом или засыпать их ПГС с обязательной трамбовкой.

Засыпка под плиту

Для засыпки используется однородный материал, оптимально — речной песок

Важно не допустить наличия в нем глинистых включений, удерживающих воду. Разные источники предлагают собственные варианты засыпки — либо полностью используется песок, либо производится послойная засыпка песком и мелким щебнем. Наличие щебня позволяет плотнее утрамбовать нижний слой — острые грани мелких камней эффективнее уплотняют слой песка

Поверх щебня вновь засыпают выравнивающий песчаный слой 5 см

Наличие щебня позволяет плотнее утрамбовать нижний слой — острые грани мелких камней эффективнее уплотняют слой песка. Поверх щебня вновь засыпают выравнивающий песчаный слой 5 см.

ВАЖНО!

Общего мнения на этот счет не достигнуто. Просадка подушки, отмеченная на практике, возникает как у однородных, так и многослойных вариантов засыпки, что объясняется большей нагрузкой на внутренние несущие стены, чем на наружные.

Особенности разметки для монолитной плиты

Разметка для такого основания отличается несколькими особенностями:

• Для монолитной плиты достаточно нанести разметку только самой будущей постройки. Где будут находиться стены и перегородки можно решить позднее, когда основание будет готово.
• С каждой стороны разметку нужно сделать на 1 метр больше периметра будущего дома. Такая манипуляция необходима для обустройства дренажной системы и отмостки.
• Если согласно вашему проекту постройка будет оснащена террасами, балконами, крыльцом и другими пристройками, то заливать эти элементы нужно вместе с фундаментом. Соответственно разметку нужно продумать и для них.

Чтобы осуществить строительство плитного фундамента, предлагаем ознакомиться со стандартной технологией укладки такого основания.

Технология строительства фундамента своими руками

Рассмотрим пошаговую инструкцию, которая поможет вам уложить фундамент.

Подготовка котлована

Глубина котлована зависит от плотности грунтовых пород:

1. Если земля очень плотная, то оптимальной будет глубина 50 см.
2. Если на участке преобладает торф, то лучше заглубить основание на 1 м.

Дно котлована выравнивается по горизонту. Если в процессе его подготовки в некоторых местах образовались ямы, то засыпать их землей нельзя, только песком. В противном случае плитный фундамент для дома может дать усадку.

Подложка

На этом этапе необходимо подготовить подушку под плитный фундамент. Для этого:

1. На дно котлована засыпьте промытый песок без примесей.
2. Утрамбуйте песчаный слой. Если котлован очень глубокий, то трамбовку необходимо производить послойно.

1. Если вы планируете провести коммуникации, то укладывать канализацию и водопровод нужно уже на этом этапе (газ и электричество можно провести потом).
2. Уложите гравийную подушку и утрамбуйте ее. Следите, чтобы щебень был распределен равномерно и строго горизонтально, лучше использовать для этого гидроуровень.
3. Поверх подушки расстелите геотекстиль.

Опалубка и утепление

Чтобы подготовить опалубку для плитного фундамента, учтите следующие нюансы:

1. Опалубка выставляется по периметру дома, а не по разметке «с запасом» в 1 м.
2. Для конструкции используйте доски на 50 мм.
3. Выставляется опалубка по высоте, которая будет равна толщине монолитной плиты. Чтобы выровнять ее по горизонтали, используйте шнуры и уровень. Если вы этого не сделаете, то перед тем, как сделать стяжку, вам придется выставлять метки по самой опалубке (при такой разметке легко можно допустить ошибку).
4. После этого выполните гидроизоляцию плитного фундамента. Для этого уложите на доски опалубки материал внахлест.
5. Также на этом этапе, под гидроизоляцию можно уложить дополнительный слой утеплителя. Для этого лучше всего использовать ЭППС высокой прочности.

Следующий этап – утепление плитного фундамента осуществляется с помощью листового материала (например, пенополистирола XPS), который нужно уложить в два слоя. Высота обоих слоев утеплителя должна составлять порядка 20 см. Укладывать материал нужно вплотную.

Армирование и заливка

Для выполнения армирования, вам поможет следующая пошаговая инструкция:

1. Вязать армокаркас нужно в два ряда с шагом 20-25 см. Нижнюю решетку уложите на специальные фиксаторы, таким образом, чтобы между слоем гидроизоляции и металлическими прутами было расстояние в 5-7 см.
2. Второй ряд арматуры (верхний) укладывается таким образом, чтобы после того, как вы зальете бетон, решетка «скрылась» в цементе на 5 см, но не меньше.
3. Оба слоя арматуры связывайте вертикальными стоками, которые нужно изготовить из таких же прутков.

После этого выполняется заливка бетонного раствора. Лучше всего использовать для этого марку состава М 300.

Залить раствор нужно за один день – чем короче будут промежутки между порциями бетона, тем прочнее и надежнее получится основание.

Залитый фундамент остается только выровнять правилом и дождаться пока основание высохнет (28 суток для полного застывания). Лучше всего, если на улице будет стоять теплая погода, а влажность будет составлять порядка 80%. Также рекомендуется накрыть основание полиэтиленом и ежедневно смачивать бетонную массу водой из распылителя.

Подготовка поверхности

Прежде, чем разместить плиты на опорной поверхности, фундамент очищают от раствора, наплывов бетона, грязи. Для монтажа первого ж/б изделия рабочим необходимы стремянки, леса, приставные лестницы либо подмости в подвальном помещении. Если изготавливается сборное перекрытие на МЗЛФ фундаменте, в этих приспособлениях обычно нет необходимости.

До начала монтажа проверяется качество гидроизоляции верхней грани фундамента. Пленочный, рулонный слой должен быть непрерывным, являться продолжением вертикальной гидроизоляции наружных, внутренних стенок.

На этом же этапе изготавливается раствор из расчета 2 – 6 ведер для каждой плиты перекрытия в зависимости от ее ширины. Либо заказывается смесь с растворного узла гарантированной марочной прочности. Постель из раствора укладывается для одной/нескольких панелей в зависимости от следующих факторов:

• температура воздуха – на морозе цементно-песчаная смесь способна замерзнуть, в жару высохнуть с потерей свойств;
• опыт рабочих – профессионалы обычно наносят постель для 3 – 4 ж/б изделий с учетом монолитных участков.

Плюсы и минусы плитного фундамента

По большому счету такое основание является усовершенствованным вариантом ленточного фундамента, обладающим повышенной несущей способностью. Плитный мелкозаглубленный монолит выгодно отличается следующими достоинствами:

• Подходит для участков, где почва отличается повышенной пучинистостью. Если грунт подвижный, то укладка ленточного фундамента невозможна. В свою очередь плитный фундамент на пучинистых грунтах, в моменты промерзания и отмерзания почвы, будет подниматься и опускаться равномерно, не разрушаясь при этом.
• Оказывает пониженное давление на грунт.
• Не подвержен деформациям и усадке.
• Требует минимальных усилий и земельных работ при подготовке основания (для подготовки котлована потребуется снять совсем тонкий слой грунта).

Помимо этого, монолитный плитный фундамент можно использовать как готовый пол, в основание можно сразу интегрировать систему обогрева.

Однако, существуют у плитного фундамента как плюсы, так и минусы. К последним относится высокая стоимость строительных материалов, которые потребуются для такого сооружения. Однако, учитывая, что при закладке монолитного основания вы получаете два в одном (фундамент и пол), то суммы будут не так сильно разниться.

При грамотном расчете плитного основания и правильной укладке слоев «пирога» вы построите дом, на любой почве.

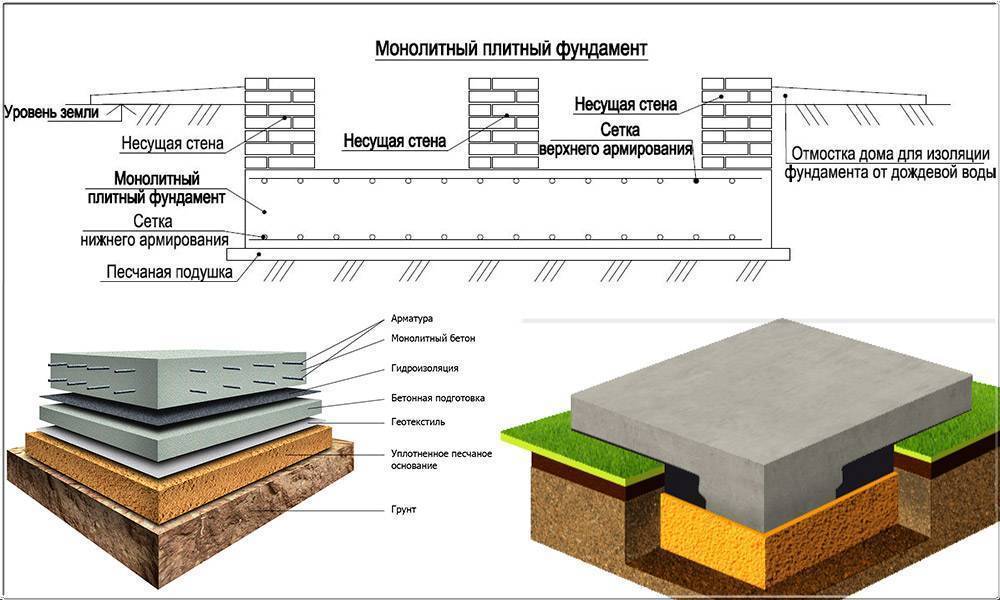

Что представляет собой данное железобетонное основание?

Данная железобетонная конструкция – усиленная арматурной решеткой плита, которую заливают в котловане поверх подушки (состоит из слоя песка и щебня). Уровень её заглубления зависит от свойств грунта и назначения. Для зданий без подвалов её заглубляют на 20-50 см. Верхнюю поверхность плиты чаще поднимают чуть выше нулевой отметки.

Преимущества данного основания:

• Равномерное распределение передаваемых от здания нагрузок на почву и устойчивость к подвижкам грунта.
• Минимальная нагрузка на грунт, допускает строительство индивидуального дома на слабых и неустойчивых грунтах.
• Позволяет использовать залитый фундамент в качестве чернового основания для напольного покрытия.
• Хорошая жёсткость и прочность.
• Длительный срок службы.
• Несложная технология укладки, позволяющая залить плиту своими силами без участия спецтехники.

Толщина монолитной плиты под индивидуальный дом может составлять 20 – 40 см. Её чаще всего усиливают двухрядным армирующим каркасом. Необходимые коммуникации и отверстия требуется закладывать на этапе нулевого цикла, потому что после завершения бетонирования монолитную плиту нельзя долбить и сверлить. Это приведёт к её частичному разрушению.

Вокруг неглубокого плитного фундамента необходимо обязательно уложить дренажную систему для отвода талой и дождевой воды, иначе на основание будет воздействовать влага, в результате чего оно будет разрушаться.

Изготовление подушки для плитного фундамента

Экономить на подушке недопустимо, потому что бетонное основание будет постоянно контактировать с сырым грунтом, из-за этого оно будет быстрее разрушаться.

По нормативам подушка должна выходить за границы плиты на 20-50 см при допустимом перепаде по горизонтальной плоскости до 2 мм/п.м.

Горизонтальность подушки проверяют нивелиром по всей плоскости. Как было сказано ранее, для формирования подушки используют песок, гравий или щебень. Наиболее распространены песчаная и комбинированная (слой песка 20 см и щебня 20 см) подушка. Нельзя использовать в подушке мелкозернистый песок, потому что он даёт большую усадку. Из-за этого на фундаменте начнут образовываться трещины.

Толщина подушки может варьироваться в пределах 30-50 см. В некоторых случаях свойства грунта заставляют использовать в подушке больше песка

Важно не забывать, что в ходе её формирования необходимо хорошо трамбовать каждый слой. Для этого лучше всего использовать специальную виброплиту

В ходе строительства дома на пучинистых и неоднородных участках допускается частично выбранным из котлована грунтом замещать песок, но толщину данного слоя необходимо увеличить до 30-40 см.

При риске пучения под фундаментом используют защитный слой толщиной 5-7 см. Для этого сверху щебеночной подушки укладывают армирующую сетку, после чего её заливают бетоном марки М50 и выше.

Песчаную подушку необходимо обязательно укладывать на геотекстиль и утрамбовывать.

Сверху слоя песка насыпается щебень и тоже уплотняется.

Затем делают подбетонку с помощью бетона М100 или М150. Она может быть толщиной 5-7 см.

Бетонная подготовка должна набрать полную прочность, потому что фундамент – это основной несущий элемент, с помощью которого равномерно распределяется на грунт нагрузка от всего здания. На это требуется 28 дней (при температуре 25 С), в течение это периода ухаживают за бетоном. Подбетонку делают на 10 см больше плиты со всех сторон.

На застывший слой бетона укладывают гидроизоляцию. Чаще всего для этого используют плотный полиэтилен. Но желательно делать гидроизоляционный слой с помощью более дорогостоящих и эффективных материалов. Например, пенетрирующие составы, активные компоненты которых проникают в структуру бетона на 10-12 см.

Любой фундамент необходимо защитить гидроизоляцией независимо от наличия дренажа и толстой подсыпки.

При отсутствии чернового бетонного или теплоизоляционного слоя горизонтальную гидроизоляцию делают из двух слоёв мембран или других влагоустойчивых рулонных материалов.

Гидроизоляционный материал кладут с небольшим напуском на опалубку (15 см), при этом стыки между полотнами герметично заделывают с помощью пайки или горячей битумной мастикой. Эту работу требуется выполнять в сухую погоду в закрытой обуви и одежде.

На фото выше – рулонная гидроизоляция, стыки которой герметично проклеены мастикой.

После укладки гидроизоляции поверх неё настилают утеплитель. Для утепления фундаментной плиты нельзя использовать пенопласт и минеральную вату, потому что данные теплоизоляционные материалы не имеют достаточной прочности. Кроме того, минеральная вата хорошо впитывает влагу.

 Толщина теплоизоляционного слоя зависит от климата конкретной местности и может составлять 10-25 см. Утеплитель используют под плиту не всегда.

Теплоизоляционный слой укладывают при большом риске пучения и промерзания фундамента, а также при размещении в плите обогревательных элементов для подогрева пола и большой влажности грунта.

Технология возведения плитного фундамента

Как и любой тип фундамента, монолитный плитный возводиться в несколько этапов. Рассмотрим каждый из них детальнее.

Подготовительные работы

На данном этапе необходимо подготовить участок под строительство. Для этого нужно очистить территорию от различных загрязнений и мусора, а также снять верхнюю часть грунта (около 10 см). После этого выполняют разметку будущего фундамента. Как правило, для этого потребуются колышки и леска, первые забивают по углам будущего основания, а между ними по периметру натягивают леску

При разметке важно проверять правильно углов, для этого можно воспользоваться угольником

Подготовка котлована

Когда разметка территории проведена, можно приступать к рытью котлована. Для этого можно воспользоваться специальной техникой или сделать это вручную. Глубина котлована, как правило, составляет около 30-40 см.

Далее необходимо сделать песчаную подушку, которая будет распределять нагрузку по всему периметру фундамента. Песок необходимо засыпать в несколько слоев, при этом каждый из них нужно хорошо поливать водой и утрамбовывать до тех пор, пока на поверхности подушки не перестанут оставаться следы. Толщина подушки составляет обычно 15-20 см. Также чтобы предотвратить повреждение подушки во время работ, ее можно покрыть 100 мм цементной стяжкой.

Выполнение опалубки

Для изготовления опалубки чаще всего используют доски или фанеру. Толщина досок обычно составляет около 25 мм и выше. Доски необходимо сбить в щиты и установить по всему периметру будущего фундамента. Чтобы опалубка не лопнула во время заливки фундамента, с внешней стороны устанавливаются распорки. Более детально вы можете ознакомиться у нас на сайте в разделе опалубки.

Армирование фундамента

Для армирования фундамента используется стальная арматура периодического профиля, диаметр которой составляет от 12 мм. Диаметр зависит от толщины самого фундамента и от типа постройки. К примеру, для фундамента толщиной около 30-40 см под одноэтажный или двухэтажный дом достаточно будет арматуры диаметром 14 мм, которую укладывают в два уровня вдоль и в поперек с ячейками около 20х20 см. Арматуру связывают вязальной проволокой специальным крючком, или сваривают.

Заливка бетона

Выполнять заливку бетонного раствора лучше всего за один раз с помощью бетономешалки, поскольку делать самостоятельно бетонную смесь очень трудоемко и требует большого количества людей. Бетонный раствор в процессе заливки необходимо обрабатывать глубинным вибратором, чтобы выгнать из раствора весь воздух, который может повлиять на прочность конструкции. После полной заливки бетона, поверхность фундамента нужно выровнять и разгладить.

Завершающие работы

Через 7 дней после заливки бетона, когда его прочность достигает около 70 %, опалубку можно снять, а гидроизоляционный материал завернуть на поверхность фундамента и закрепить. Возводить стены можно будет не раньше через 3-4 недели, поскольку именно за это время фундамент достигнет своей максимальной прочности.

Создание стяжки на бетонной плите

Схема устройства бетонной стяжки с утеплением

Устройство пола по плите предполагает наличие нескольких вариантов. Самый простой – заливка стяжки. Изготовить её можно несколькими способами:

• Смешав песок и цемент (с добавлением воды);
• Приготовив специальную смесь.

Дедовский метод ныне уже не очень актуален. Куда лучше второй вариант. Разумеется, приобретение сухой смеси обойдётся немного дороже, но результат её применения будет намного лучше. Дело в том, что производители выставляют на рынок усовершенствованные составы, в которые входят пластификаторы, полимеры и другие компоненты, повышающие качество продукции.

Процесс монтажа

В первую очередь нужно осмотреть плиту на предмет наличия дефектов, чтобы знать, каким местам придётся уделить больше внимания при заливке раствора. После на неё (валиком либо кистью) наносится грунтовка.

После по всей площади выставляются металлические профили или рейки из дерева. Так званые маяки устанавливаются в одной горизонтальной плоскости.

Как установить маяк?

Установка маяков из алюминиевого профиля по уровню

1. В углу помещения, возле самой плиты, установите лазерный уровень. Когда световые лучи обозначат на стенах контур, сделайте так, чтобы они в точности повторили уровень пола, по которому нужно будет проводить чистовую отделку.
2. Устанавливать маяки нужно по всей площади (по контуру) на расстоянии немного меньшем за длину правила, которым будет производиться выравнивание стяжки. Предварительно, от противоположных стен натягиваются прочные нити. Крепятся они к саморезам. Маяки же фиксируют при помощи гипсового или раствора для стяжки.

Завершающие этапы

Пример заливки стяжки и выравнивания раствора по маякам

Установив маяки можно переходить к укладке утеплителя. Ограничения в выборе материала отсутствуют, но самым оптимальным будет керамзит. Его не нужно защищать плёнкой, в отличие от пористых утеплителей. После настаёт черёд основной стяжки. Она должна быть плотной, а также иметь толщину, способную выдержать большие нагрузки (5-15 см).

Пол высохнет через несколько дней. Тогда можно будет удалить маяки и залить зазоры. Финишную отделку рекомендуется проводить только по абсолютно сухой поверхности.

Общие сведения по результатам расчетов

• Периметр плиты
  – Длина всех сторон фундамента
• Площадь подошвы плиты
  – Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.
• Площадь боковой поверхности
  – Равняется площади утеплителя всех боковых сторон.
• Объем бетона
  – Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
• Вес бетона
  – Указан примерный вес бетона по средней плотности.
• Нагрузка на почву от фундамента
  – Распределенная нагрузка на всю площадь опоры.
• Минимальный диаметр стержней арматурной сетки
  – Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.
• Минимальный диаметр вертикальных стержней арматуры
  – Минимальный диаметр вертикальных стержней арматуры по СНиП.
• Размер ячейки сетки
  – Средний размер ячеек сетки арматурного каркаса.
• Величина нахлеста арматуры
  – При креплении отрезков стержней внахлест.
• Общая длина арматуры
  – Длина всей арматуры для вязки каркаса с учетом нахлеста.
• Общий вес арматуры
  – Вес арматурного каркаса.
• Толщина доски опалубки
  – Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
• Кол-во досок для опалубки
  – Количество материала для опалубки заданного размера.
