Особенности многоуровневых конструкций
Как часто приходится разграничивать большое помещение на несколько зон, и помочь в этом поможет правильная отделка потолочной поверхности. При обустройстве многоуровневой конструкции помещение можно зонировать при помощи цвета, зеркал, или специального освещения.
Часто применяют потолок из гипсокартона с подсветкой в кухнях-студиях, где потолок помогает разделить гостиную и рабочую зону. В большой комнате, простой белый потолок, смотрится скучно, а если обустроить вертикальную криволинейную конструкцию – комната приобретет привлекательный и интересный вид. Самым простым вариантом конструкции, которую можно обустроить на потолке своими руками – двухуровневый потолок из гипсокартона.
Вариант конструкции и дизайна многоуровневого потолка в гостиной
Это криволинейная или прямая конструкция, надстроенная на первый уровень гипсокартонного потолка. Можно обустроить простой невысокий уступ, а можно соорудить нишу из ГКЛ, в которой будет обустроена рассеянная подсветка, по типу парящего потолка. Второй уровень потолка обычно обустраивают вдоль одной стены. Многоуровневый потолок из гипсокартона своими руками соорудить несложно.

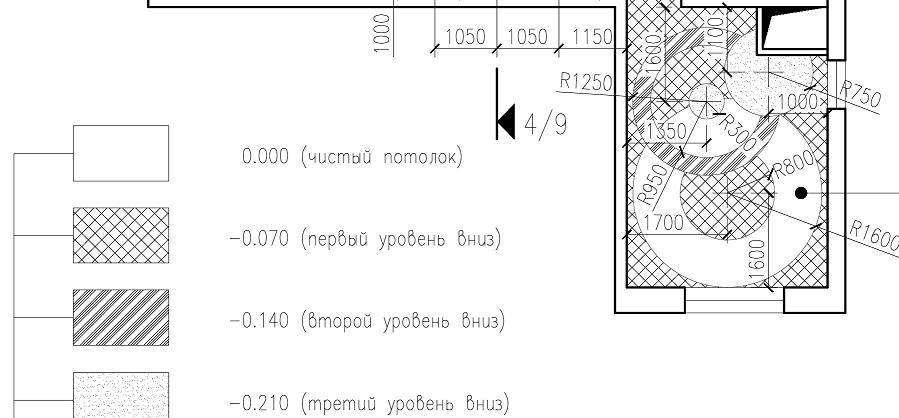

Проект гипсокартонного потолка с размерами и уровнями
Можно соорудить трехуровневый потолок, его конструкция отличается только числом ступеней на потолке. Но стоит понимать, что если уступов предусмотрено несколько, то следует усилить несущую конструкцию, максимальная нагрузка должна составлять 14 кг на один квадрат площади. Сделать многоуровневый потолок из гипсокартона проще прямолинейным в несколько уровней, чем фигурный.
Самым сложным считается нанесение разметки – от этого процесса зависит успех в монтаже красивого, фигурного потолка из ГКЛ.
Как установить ступенчатый потолок из гипсокартона
Монтаж ступенчатого потолка с гипсокартонными листами состоит из двух этапов:
- Установка «коробки» по всему периметру комнаты.
- Облицовка потолка.
Установка «коробки» по всему периметру комнаты
1. Произведите разметку потолка согласно заранее нарисованному эскизу.
2. Выполните отбивку горизонтальной высоты нижнего отрезка «короба».
3. Установите направляющие профили по периметру комнаты. Подробнее об этом в статье на нашем сайте «Устройство потолка из гипсокартона в маленьких помещениях».
4. Прикрепите направляющие профили к базовому потолку по черте края «короба».
Важно! В подготовленном состоянии ширина «короба» должна быть шире толщины листа из гипсокартона на 9,5 либо 12,5 мм
5. Сделайте еще один комплект из потолочных направляющих профилей, аналогичный закрепленному на потолке.
6. Нарежьте из направляющего профиля отрезки. Длина – от 120 до 140 мм.
7. Прикрутите эти отрезки с шагом около 600 мм к собранному комплекту из направляющих профилей. На одну полку профиля требуется два самореза−«клопа» (так называют шурупы, напоминающие клопов, размером 3,5х11 мм или 4,6х16 мм).
Почему появляются трещины на потолке из гипсокартона?
Общие принципы установки гипсокартонного потолка изложены на нашем сайте в статье «Монтаж подвесного потолка из гипсокартона»
О том, как правильно выполнить подвеску гипсокартонного потолка читайте здесь: http://remontspravka.com/gypsocartoon-ceil-suspend/
О том, как гнуть гипсокартон так, чтобы лист не переломился, узнайте из инструкции на нашем сайте
8. Нарежьте из потолочного основного профиля отрезки. Длина их должна быть равна расстоянию от базового потолка до верхней полки направляющего профиля. Этот профиль закреплен на стене. И не забудьте отнять еще 5 мм.
9. Вставьте нарезанные части в направляющий профиль на потолке. Шаг — около 600 мм. Затем прикрутите с помощью «клопов» эти части к потолочному профилю.
Важно! Нарезанные отрезки должны «смотреть» вниз. 10
Вставьте потолочный направляющий профиль с вкрученными к нему частями в направляющие профили, которые закреплены на стенах
10. Вставьте потолочный направляющий профиль с вкрученными к нему частями в направляющие профили, которые закреплены на стенах.
11. Натяните леску под потолочным направляющим профилем. Подробнее об этом читайте в статье на нашем сайте «Как подвесить потолок из гипсокартона».
Важно! Леска должна быть в горизонтальном положении и совпадать с чертой разметки на поверхности потолка.
12. Выровняйте направляющий профиль с вкрученными частями по леске и зафиксируйте его с помощью саморезов на вертикальные потолочные основные профили.
13. Нарежьте из основного профиля отрезки. Длина их должна быть равна расстоянию от одного до другого горизонтального потолочного направляющего профиля. При этом отнимете 5 мм.
14. Прикрепите эти отрезки в потолочный направляющий профиль и зафиксируйте с помощью «клопов».
15. Вырежьте треугольные отверстия для труб системы водоснабжения и канализации, электропроводки и т. д.
Важно! Именно в форме треугольника, а не прямоугольника, чтобы вмонтированные светильники держались на потолке крепче и долгое время.
Сначала пилкой либо электролобзиком вырежьте по разметке часть гипсокартонного листа. Затем подгоните гипсокартон к трубе по установленному пространству и зафиксируйте этот участок с помощью саморезов на место.
16. Каркас по всему периметру комнаты установлен. Приступайте к «зашиванию» потолка гипсокартоном.
Облицовка потолка
На торце «короба» прямо через гипсокартонные листы прикрепите горизонтальные потолочные направляющие профили
Важно! Зафиксируйте их к вертикальным частям основных профилей.
Установите на прямых подвесах потолочные основные профили для потолка.
Выполните облицовку завершенного каркаса листами из гипсокартона.. Облицовка каркаса потолка листами из гипсокартона
Облицовка каркаса потолка листами из гипсокартона
Другие секреты мастерства при работе с гипсокартоном видео:
Обшив каркас листами, смонтированному потолку дают «отстояться» в течение одного-двух дней. После этого переходят к отделке поверхности. Сначала покрывают ее грунтовкой. Затем тщательно заделывают все стыки шпаклевкой, а швы укрепляют армирующей лентой. Помимо стыков зашпаклевывают «утопленные» шляпки шурупов. Зашпаклеванный потолок оставляют на сутки. После полного подсыхания отделочного материала мелкозернистой наждачкой «зашкуривают» стыки. Зачищенную поверхность покрывают финишной шпаклевкой. После подсыхания стыки повторно «зашкуривают», тщательно осматривают при свете лампы, а в случае выявления неровностей и царапин снова покрывают финишкой. Финальную шлифовку выполняют, когда материал полностью высохнет, т.е. через 7-8 часов. Идеи вариантов отделки можно взять из фото в сети.
Освоив технологию монтажа одноуровневого подвесного потолка, можно будет переходить к более сложным конструкциям, применяя вместо стандартных решений интересные комбинированные варианты.
Технология монтажа криволинейного потолка из ГКЛ своими руками
- Несущий каркас первого яруса потолка выполняется традиционным способом. С помощью водяного уровня и малярного шнура делается разметка линии направляющих профилей по периметру помещения. По этой линии устанавливается ряд профилей ПН 28?27 с помощью перфоратора, дюбелей и саморезов. Затем в них закрепляются несущие профили, которые фиксируются в горизонтальном положении с помощью подвесов потолка. Обычный шаг профилей — 600 мм. В местах прохождения будущей «волны» потолка шаг профилей должен быть снижен до 400 мм. Ориентиром этому может служить разметка кривых линий, предварительно нанесенная одним из вышеперечисленных способов на плоскость перекрытия.
- После завершения монтажа каркаса первого уровня его нужно обшить листами ГКЛ. При этом необходимо следить за тем, чтобы они на 10-15 см заходили за кривую условную линию границы потолочной волны. Шаг крепления саморезов при фиксации листов ГКЛ на каркасе не должен быть более 250 мм.
- По окончанию обшивки на готовый первый уровень потолка нужно перенести линии разметки, обозначающие границы волны. Отступив от этих линий на расстояние толщины ГКЛ, следует закрепить на нем предварительно изогнутый металлический профиль. Его изгиб выполняется путем частого надрезания бортика профиля с использованием для этой цели ножниц по металлу, а крепление — при помощи саморезов и шуруповерта. Изогнутый профиль притягивается через лист ГКЛ к элементам основного каркаса.
- На следующем этапе необходимо изготовить каркас второго уровня криволинейного потолка из гипсокартона. При монтаже двухуровневой конструкции крепление профилей производится со стандартным шагом, а трехуровневый вариант потолка предусматривает его уменьшение. По готовности каркаса подвесной потолок нужно подшить ГКЛ, оставляя при этом небольшой запас в 1 см для работы по подгонке волны.
- Взяв за ориентир ее направление, следует закрепить нижний профиль в соответствии с линией расположения верхнего. Контроль над возможными смещениями нужно производить при помощи строительного уровня.
- После этого нижнюю и верхнюю части криволинейной части каркаса нужно обвязать профильными стойками и его вертикальную плоскость обшить гипсокартоном. На криволинейном участке удобнее использовать более тонкие ГКЛ толщиной 6,5 мм. Если такой материал отсутствует, на наружной части стандартного листа необходимо делать для его изгиба частые надрезы.
- На последнем этапе работ по монтажу гипсокартонной конструкции криволинейного потолка выступающие наружные углы дуг можно оформить специальными пластиковыми уголками, закрепляя их мелкими саморезами. Стыки гипсокартонных листов потолка нужно обработать армирующей лентой-серпянкой и заделать гипсовой шпаклевкой. По окончанию такой подготовки весь потолок следует прошпаклевать, высушенную поверхность отшлифовать абразивной сеткой, загрунтовать акриловым составом и покрасить.
Второй ярус
Основания для второго и всех последующих «этажей» композиции крепится к составляющим основания первого яруса. Прикручивать их нужно прямо через зафиксированные листы гипсокартона. Следует помнить, что прикручивать нужно именно в тех метах, где под ГКЛ есть профили.
Если в нужном месте такая деталь отсутствует, прикручивать прямо к гипсу ничего нельзя – отвалится. Необходимо заранее продумать все точки крепления и в нужных местах установить дополнительные детали каркаса.
После того, как последняя составляющая основания будет прикручена, можно полностью зашивать композицию листами гипсокартона. Не забудьте про необходимые инженерные коммуникации в виде проводки и прочего. После того, как последняя деталь из ГКЛ будет смонтирована, протянуть проводку уже будет очень проблематично.
Установка светильников
Чтобы правильно повесить приборы, при сооружении каждого яруса высверливаются отверстия и выводится проводка. Если предполагается устройство скрытого освещения, то кабель помещается в нишу заранее.
Вырезать отверстия под светильники можно как зубчатыми коронками с фиксированным диаметром, так и при помощи регулируемого инструмента
Общий порядок работ:
- Выполняются отделочные процессы по декорированию поверхности.
- Точечные светильники подсоединяются и фиксируются клипсами в высверленном отверстии.
- Установка люстры более трудоемкая, поэтому рекомендуется привлечь помощника. После соединения проводов устройство крепится к закладной или цепляется за крюк.
- Светодиодные и неоновые ленты вклеиваются в нишу после поэтапного соединения каждого участка и подключения всех комплектующих.
Хотя процесс создания многоярусной конструкции может показаться трудным, если понять принцип размещения деталей каркаса, то работы не вызовут сложностей.
Как правильно обшить первый ярус многоуровневого потолка
Когда вы делаете двухуровневый подвесной потолок из гипсокартона, а точней уже перешли к его обшивке, листы к остову лучше всего крепить в разбежку – при монтаже первого ряда берите цельный лист и крепите его к одной стороне каркаса, затем берите второй цельный лист и прикрепляйте его уже с противоположной стороны. Для того чтобы смонтировать многоуровневый потолок из гипсокартона, применяйте саморезы, предназначенные для металлических частей, протяженность которых равна 25 миллиметрам. Каждый раз перед установлением листов на планках несущего профиля не забывайте отмечать границы второго уровня – это нужно для того, чтобы не делать обшивку в том месте, где будет смонтирован потолок 2-го уровня. Для очерчивания границ второго яруса у другой, противоположной стены в один из профилей ввинтите саморез и намотайте на него прочную проволоку – так у вас получится что-то вроде циркуля.
Следующей стадией становится отмерка подходящего радиуса – изогните проволоку в необходимом месте и очертите маркером линии непосредственно по каркасу. Таким образом, обшивка будет заходить за границы окружности – примерно на 8-1О сантиметров. Очертите следующую линию по окружности, ее радиус будет больше первого на 5 сантиметров. По 2-ой линии точно отрежьте гипсокартон, применяя канцелярский нож. Когда вы производите монтаж двухуровневого потолка из гипсокартона обшивка кладется этап за этапом – прежде обшивайте первый ярус, потом второй, третий и т.д.
Как сделать двухуровневый потолок из гипсокартона методом обратной фиксации
- На потолок и стены наносим разметку, согласно проекту будущей конструкции.
- Закрепляем по линиям на потолке и стенах направляющий профиль. При необходимости изгибов делаем надрезы на смежных сторонах.
- Отмечаем места крепления потолочного профиля с шагом 0,4 метра.
- Проводим проекции профильных осей и ставим в этих местах пружинные подвесы с шагом 0,6 метра. В качестве крепежей используем анкерные дюбеля. А вот дюбель-гвозди использовать нежелательно. Пластиковая основа при нагревании размягчается, потому в случае пожара у вас в квартире или этажом выше потолок просто упадет на голову.
- Нарезаем из потолочного профиля отрезки по высоте второго яруса, делаем язычки и фиксируем на направляющий профиль.
- Формируем из потолочного профиля нижний контур и прикрепляем его к образовавшимся стойкам.
- Закрепляем отдельные продольные отрезки между конструкцией и настенным профилем.
- Фиксируем поперечные профили, используя «крабы».
- Устанавливаем на участке монтажа верхнего уровня прямые подвесы.
- Обшиваем потолок ГКЛ с помощью саморезов.
- Шпаклюем стыки и усиливаем покрытие стекловолокном.
- Наносим финишную шпаклевку, шлифуем поверхность и грунтуем.
Таким же образом можно сделать гипсокартонную двухъярусную конструкцию с оборудованием только нижнего уровня. В качестве верхнего будет использоваться непосредственно базовый потолок. В таком случае поверхность нужно будет полностью выровнять штукатуркой или шпаклевкой.
Ошибка №4. Экономить пространство
Неправильно: делать одноуровневый потолок даже там, где высота помещения спокойно позволяет сделать двухуровневый.
Правильно: «при прочих равных» монтировать именно двухуровневый потолок. В классификации КНАУФ под двухуровневым понимается не дизайнерский потолок, когда видимые из помещения части потолка расположены на разных уровнях. Здесь речь идёт о конструкции невидимого при эксплуатации несущего металлического каркаса, скрытого под потолком. Металлопрофили в нём в любом случае расположены крест-накрест – одни вдоль, другие поперек. Только в одноуровневом потолке продольные и поперечные профили монтируются на одном уровне, а в двухуровневом – в двух, внахлёст.
У двухуровневого потолка есть ряд преимуществ:
- его гораздо легче собирать;
- он экономичнее, потому что не требуется направляющий профиль по периметру помещения;
- он меньше подвержен трещинообразованию, потому что не имеет жёсткого соединения со стеной;
- он обладает большей жёсткостью, так как профили не режутся на кусочки «от узла к узлу»;
- у него выше несущая способность, поэтому при использовании тяжёлых плит КНАУФ-Сейфборд или АКВАПАНЕЛЬ – применяются только двухуровневые потолки.
Монтаж первого уровня
Первым делом создаем и обшиваем первый уровень каркаса. Монтаж начинается с разметки потолка и крепления направляющих. Помните, что от качества разметки зависит не только первый, но и второй уровень потолка, поэтому подойдите к этой операции ответственно. При креплении направляющих используйте уплотнительную ленту, что поможет усилить звукоизоляцию. Для монтажа каркаса следует использовать анкеры, а на местах будущих стыков гипсокартона не забудьте закрепить перемычки. Перед креплением листов гипсокартона не забудьте снять с них фаски, что поможет при последующей заделке швов. Листы прикручиваются саморезами, после чего стыки и неровности шпаклюются. Более подробно с фото это описано в статье про одноуровневые подвесные потолки из гипсокартона. После готовности первого уровня, можно приступать к монтажу второго.
Как обычно, при создании гипсокартонной конструкции начинают с монтажа каркаса.
Процесс выравнивания потолка гипсокартоном
Работа по выравниванию потолка гипсокартоном своими руками не займет много сил и времени, если придерживаться намеченного плана.
Существует два способа выровнять потолок гипсокартоном:
- без каркаса;
- при помощи металлического каркаса из профилей.
Бескаркасный метод предполагает приклеивание листов по размеченным областям, а также фиксация листов саморезами. Выбирая данный метод, требуется тщательно всё продумать:
- температурный режим в помещении;
- процент влажности воздуха;
- новый ли дом (прохождение процесса усадки), старый — надежность потолочного перекрытия;
- в квартире следует учитывать вибрацию от выше живущих соседей. при постоянном топоте, движении мебели гипсокартонный лист не будет держаться на потолке, обрушившись на пол;
- проветриваемость помещения — при постоянном потоке воздуха произойдет обезвоживание гипса. Это приведет к деформации и отставании от черновой поверхности.
Бескаркасное выравнивание потолка требует от себя соблюдения многих нюансов и правил. Каркасный метод имеет ряд процедур, которые требуется выполнять поочередно.
Установка каркаса
Поскольку каркас – это основа всей конструкции, к его монтажу надо относиться с максимальной ответственностью. Сегодня можно найти много видео, на которых показана установка многоуровневых потолков из гипсокартона, включая монтирование несущей конструкции: они могут помочь вам понять, что именно надо делать.
В целом, процесс выглядит таким образом:
- Производится монтаж направляющих профилей, которые устанавливаются при помощи дюбелей, пластмассовых или металлических;
- Монтируются подвесы;
- CD-профили сначала вставляются в направляющие, а потом прикручиваются к подвесам саморезами;
- Устанавливаются перемычки, которые можно сделать из направляющего профиля. Они тоже закрепляются саморезами, и таким образом получается сеть из профилей;
- На пересечении перпендикулярных профилейустанавливают и прикручивают соединители-«крабы», которые укрепляют конструкцию.
Таким образом конструируется каркас первого уровня двух- или трехуровневого потолка. На этой стадии уже надо позаботиться о проводке, которую безопаснее всего держать в гофре или кабель-канале. Из них провода надо подвести к тем местам, где будут расположены точечные светильники или люстра. После этого крепятся листы гипсокартона: они должны минимум на 20 см заходить в область над конструкцией второго уровня, и, конечно, быть везде, где этот уровень не предусмотрен. Швы рекомендуется зашпаклевать.
Монтаж каркаса второго уровня многоуровневого потолка можно сделать своими руками по той же схеме: разметка на стенах, крепление направляющих, подвесов и несущих профилей, зашивка листами гипсокартона. Из особенностей можно выделить конструирование кривых линий при помощи профилей. Для этого они надрезаются ножницами по металлу и сгибаются до нужной формы. Также, несущие профили в таких случаях сначала крепятся к подвесам, а потом уже вставляются в направляющие.
Опять же, надо помнить о проводке: отпущенные до нужного места провода для светильников должны иметь запас в 10-15 см.
Двухуровневые потолки из гипсокартона своими руками – инструкция по устройству и монтажу
Следует отметить, что среди профессионалов есть разногласия, в каком порядке осуществлять устройство ярусов. Можно выделить два способа.Изготовление арки из гипсокартона – схема На фото и картинке видно, как согнуть гипсокартон для арки и каким образом должен быть подготовлен CD-профиль и лист гипсокартона.
- наличие помощников. Самостоятельно человеку выполнить эту работу не под силу.
- сложность конструкции. Чем сложнее конструкция, тем сложнее рассчитать количество материалов и смонтировать их, а соответственно, дольше будет длиться работа.
Эта подборка нужна для того, чтобы вы могли рассчитать и точно знали, что покупать, как выглядит тот или иной элемент, и с какой целью используется. Надеемся, что благодаря такому подробному описанию вы не купите лишнего и сохраните деньги и нервы. Несмотря на то, что визуально все потолки разные, отличие им придает уже окончательное декорирование и удачный дизайн.
Кого-то больше волнует утепление потолка, а кого-то оформление, хотя, эти процессы могут быть связаны, взаимодополняя друг друга.
- UD (ПН) профиль – потолочный направляющий П- образный профиль 28х27 мм, планки по 3 и 4 м;
- CD (ПП) профиль – потолочный несущий П-образный профиль 60х27 мм, длина планок также 3 и 4 м;
- В зависимости от габаритов каркаса могут еще понадобиться подвесы и “крабы”;
- Для соединения профилей между собой используются мелкие саморезы “блошки”;
- Для крепления гипсокартона к каркасу саморезы длиной от 25 до 75 мм;
- Для фиксации каркаса на стенах используются дюбель-гвозди длиной 75–100 мм.
- Выбираем конкретную модель и делаем эскиз для нее;
- Готовим основу и закупаем материал;
- Устанавливаем короб, обшиваем его гипсокартоном и придаем товарный вид;
- Крепим профиля под натяжную систему и натягиваем пленку.
- Измеряют протяженность стен, высоту углов и определяют центр потолочной плоскости.
- Отмечают на бумаге высоту первого уровня короба и промежуток между полотном и перекрытием.
- Прорисовывают контуры границ обоих ярусов.
- Наносят линии расположения профилей двух видов – несущего и направляющего с промежутком 40 сантиметров поперек и 60 сантиметров вдоль.
- Далее отмечают места укладки инженерных коммуникаций и прикрепления подвесов.
- На монтаже сэкономить невозможно. Без опыта проведения подобных работ приниматься за их реализацию не нужно. Несоблюдение технологического процесса приводит к тому, что гипсокартон сместится или треснет.
- Нельзя приступать к созданию комбинированной конструкции без проекта и чертежа.
- Натяжные полотна в не отапливаемых комнатах не устанавливают.
Лучше всего сразу выполнить разметку и для следующего уровня – так вы имеете возможность точно знать, сколько материала вам понадобится, а также выполнить работу куда быстрее. Определитесь с тем, как будет выглядеть двухуровневый потолок: Покупкой одного лишь гипсокартона ограничиться не получится, если вы хотите своими руками сделать двухуровневый потолок из гипсокартона правильно. Ведь для закрепления приобретенных листов понадобится сперва соорудить каркас, да и финишную обработку никто не отменял. Посмотрим на те инструменты, которые можно смело обзывать “маст хэвом” для работ по монтажу двухуровневого потолка:
Видео
https://youtube.com/watch?v=mArSAuvXUT8
https://youtube.com/watch?v=4syinbGq-zE
https://sdelaipotolok.com/gipsokartonnye/mnogourovnevye/mnogourovnevye-potolki-iz-gipsokartona-285
http://vopros-remont.ru/potolok/montazh-mnogourovnevyx-potolkov-svoimi-rukami-texnologiya-dlya-neprofessionalov/
https://potolokspec.ru/widy/gipsokartonnye/mnogourovnevye-potolki-iz-gipsokartona-139
http://lenpas.ru/stati/mnogourovnevye-potolki-iz-gipsokartona-svoimi-rukami-texnologiya-sxemy-montazh.html
https://tigidom.ru/articles/12236-kak_sdelat_mnogourovnevyy_potolok_iz_gipsokartona_svoimi_rukami.php
Этапы установки каркаса двухуровневого потолка
Стены и потолок размечают согласно плана. Провода электрической проводки необходимо поместить в гофротрубу и рекомендуется как-то закрепить по углам между потолком и стенами.
На обратную сторону профилей ПН28*27 приклеивается лента для уплотнения, а далее они прикрепляются по ранее размеченным линиям с помощью дюбель-гвоздей, расстояние меду крепежом 30-40см, к потолку каркас крепится анкер-клинами с шагом 25см, по углам профили вставляют друг в друга и соединяют саморезами.
Таким образом, эти профили обозначают будущие габариты короба. От нижнего края направляющего профиля замеряется расстояние до потолка. Специальными ножницами нарезаются кусочки из профиля ПП60*27, по длине эти кусочки должны быть на 10мм короче, измеренного расстояния. По краям кусочков вырезают боковые полки на 2,5см от краев профиля, из спинки делается язычек. Получились готовые подвесы.
С помощью саморезов самодельные подвесы крепятся к потолочному профилю (шаг 40-60см), обязательно нахождение таких подвесов по краям профилей, на сгибах, стыках листов гипсокартона.
Направляющий профиль ПН28*27 крепиться к «язычкам» саморезами. Крепление осуществляется через спинку, острые кромки направлены к стене. В процессе установки постоянно необходимо проверять горизонтальность плоскости с помощью уровня. По краям устанавливаемый и настенный профили скрепляются саморезами.
Места для будущих софитов отмечаются на потолке согласно проекту. Прокладывается электропроводка к точкам будущей установки. Поскольку включение светильников должно быть одновременным, то провода можно подводить к ним в прямой последовательности от одного к другому, весь жгут проводов, стянутый кабельными пластиковыми хомутами, укладывается в гофротрубу (от 16мм) и крепится к потолку. Каждый провод оставляют с запасом по 15-20см, чтобы они свисали намного ниже всей конструкции.
Замеряется расстояние от, смонтированного профиля до стены. Заготавливаются отрезки профиля ПП60*27, длиной на 10мм меньше, измеренного расстояния. Куски профиля устанавливаются в профили ПН28*27, таким образом, получаются направляющие нижней плоскости короба. С помощью угольника, выставляются перпендикулярно стене, горизонтальные отрезки профиля и закрепляются с помощью саморезов.
Угольником так же проверяется вертикальность фронтальной части короба
Необходимо обращать внимание, чтобы вертикальные и горизонтальные осевые линии профилей не совпадали, чтобы в дальнейшем избежать стыков гипсокартона вертикальной и горизонтальной плоскостей на одной линии
Нарезанные полоски гипсокартона крепятся саморезами к фронтальной плоскости короба. Для помещений с повышенной влажностью (кухня, ванная) необходимо применять влагостойкий гипсокартон. Расстояние между саморезами крепления 10-15см, стыки должны попадать на середину профиля.
Осматриваются и проверяются все инженерные линии. Устанавливаются воздуховоды кухонный вытяжки, в таком случае, оптимально применить воздуховод прямоугольного сечения 120х60мм.
Заранее, на полу отрезаются листы гипсокартона, необходимые для обшивки нижней части потолка, шаг саморезов (25мм) 10-15см.
Места установки светильников заранее отмечаются на горизонтальной плоскости, допускается сделать небольшие отверстия. Места стыковки листов шпаклюются с применением сетки-серпянки, далее шпаклюется в два заходя вся поверхность короба. После высыхания конструкция шлифуется. Наклеиваются галтели.
Нижнюю часть короба и галтели окрашивают в белый цвет, а боковую в цвет стен. Специальным сверлом (коронкой) вырезают отверстия под софиты. Устанавливают их.
Короб закончен.
Цены на гипсокартонные листы
Видео: Как сделать двухуровневый потолок из гипсокартона:
Выбор гипсокартона
Конкретную разновидность гипсокартона выбирают по назначению помещения, с учетом протекающих в нем процессов.

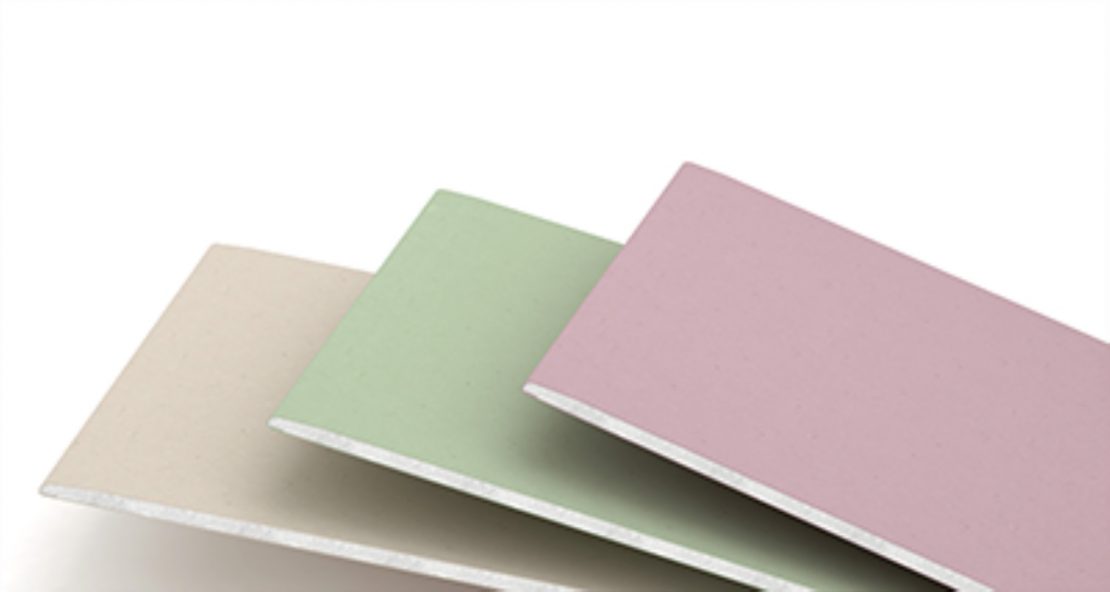

Существуют следующие виды ГКЛ:
- Обычный гипсокартон имеет серую расцветку и подходит для помещений с нормальной влажностью.
- Листы зеленоватого цвета предназначены для мест с повышенной влажностью. Их монтируют в ванной комнате, санузле или на кухне.
- Огнестойкий гипсокартон имеет покрытие розоватого цвета. Он предназначен для помещений с повышенными требованиями в плане пожарной безопасности.
- Толщина арочного гипсокартона составляет всего 6,5 мм, благодаря чему он легко гнется. Этот материал применяют для создания арок и криволинейных поверхностей.
Образец многоуровневого потолка
Когда стоит цель изготовить износостойкий многоуровневый потолок из гипсокартона, сначала составляют схему конструкции. Как правильно делать подобную схему, можно узнать, просмотрев профессиональное видео. Такую модель можно нарисовать самостоятельно, а можно использовать специальную программу. Для составления схемы используют точные параметры помещения. Такие данные помогут правильно расположить профили всех уровней.
Этот предварительный этап помогает учесть все нюансы будущей конструкции.
Когда чертеж готов, разметку переносят на поверхность в следующей последовательности:
- переносят разметку при помощи линейки, уровня, отбивочного шнура;
- контуры крепления несущих спецпрофилей отмечают непосредственно на стенах (10-15 см от угловой точки, причем самой низкоуровневой);
Установка потолка
Стыковать нужно именно Т-образно, а не крестом, как советуют профессионалы, для того, что бы не пошли трещины от стыков. Для резки прямолинейных частей удобно использовать мелкозубную ножовку или макетный нож, для криволинейных поверхностей рекомендуется электролобзик.
Монтаж вырезанных гипсокартоновых листов, пока полностью горизонтальная поверхность не будет закрыта. Для небольших галогеновых светильников специальной коронкой в отмеченных местах прорезаются отверстия нужного размера.
Монтаж вертикальных торцевых частей, так называемой ступеньки – главного признака многоуровневого потолка. При оформлении прямых частей ступеньки нужно просто правильно прикрутить полосы нужной ширины.
А вот с криволинейной, изогнутой частью — нужно будет постараться. Рекомендуется для этого использовать горячую воду, смочив полоски с обеих сторон, минут через 15 уже можно будет аккуратно сгибать и прикручивать.
Некоторые специалисты надрезают полоски на несколько сантиметром на небольшие, подходящие по изгибу, сегменты.Финишная шпаклевка и покраска.
Монтаж многоуровневого потолка из гипсокартона своими руками
Как смонтировать первый ярус ногоуровневого потолка из гипсокартона
Когда вы приняли решение о том, что желаете сделать у себя в квартире двухуровневые потолки из гипсокартона первым этапом станет сооружение первого яруса.
Для начала сделайте разметку и поставьте каркас (остов) потолка, применяя водяной уровень – для этого на стенах отступите 1О-ти см от потолка и проведите горизонтальную линию, опоясывающую все помещение – по этой горизонтали и прикрепляющую направляющий профиль. Когда линия обозначена, прикрепите над ней деталь (UD), применяя дюбеля 4О-6О миллиметров, диаметр которых соответствует 6-ти миллиметрам. Затем нужно сделать каркас из основного профиля (CD), для чего сооружается и устанавливается главный несущий вдоль помещения с шагом в 6О см. Причем крайние части главного профиля внедряются в направляющий и прикрепляются к нему при помощи саморезов.
Далее, взяв обивочный шнурок нанесите на потолочную область разметочные линии с тем же шагом, а уже по этим начертаниям смонтируйте подвесы, которые следует крепить дюбелями – здесь шаг будет равен 5О см.
После прикрепления подвесов согните их в виде буквы «П», затем подрежьте ножовкой несущий CD до требуемой длины и крепите на подвесы и к направляющим. Можно соединить два более коротких отрезка профиля, если изначальной протяженности будет недостаточно – это легко сделать при помощи специального крепежа.
Следующий этап заключается в установке закладных профилей для прикрепления коротких стыков гипсокартона. Для этого из направляющего профиля UD вырежьте отрезки равные 1О сантиметрам и привинтите их к боковым элементам вашего несущего профиля. Все это производится саморезами таким образом, чтобы в последствии можно было произвести установку сегментов CD профиля 5З,5 см перпендикулярно между планками стоящими по соседству.
Монтируем двухуровневый потолок своими руками.
Разметка потолка
Первый этап, от которого зависят все последующие работы, это разметка. Насколько правильно вы произведете замеры и нанесете разметку, настолько красивой и прочной окажется ваша конструкция.
Поэтапно она делается следующим образом:
— отметьте стартовую точку на стене, являющуюся исходником, для размещения нижней части короба;
— берем водяной уровень и с помощью его делаем на базе исходной точки разметку будущего потолка. Для этого следует перенести точки во внешние и внутренние углы помещения, придерживаясь уровня исходной точки;
— с помощью шнура для отбивки проделайте линии между отметками.
Затем по потолку следует прочертить лини, являющиеся внутренними продольными границами для второго яруса потолка.
После стартовой разметки, следует проложить разметку для подвесов первого яруса перекрытия. Для этого прочертите сетку. Подвесы крепятся на пересечении разметки-сетки. Сделать это просто. Возьмите за базу две противоположные линии базовой разметки по стенам и проставьте по потолку с помощью рулетки, метки на расстоянии полуметра друг от друга. Для перпендикулярных линий нашей сетки, следует отметить точки на расстоянии уже 60 см друг от друга. Следите, чтобы на пересечении линий были прямые углы.
После разметки можно начинать монтаж будущего потолка.
Сборка короба
Короб для гипсокартонного подвесного потолка монтируется по следующей схеме:
— прикрепите к стене по разметке направляющие профили, используя саморезы;
— по границам, внутри второго яруса на потолке, также крепим профили;
— от смонтированного на потолке профиля следует отмерить расстояние до профиля на стене, вычесть от получившегося значения 1 – 1,5 см. Далее нужно нарезать фрагменты профиля CD получившейся длины и оставить с одного края небольшой выступ;
— подготовленные отрезки профиля следует вкрутить в профиль на потолке. Фиксировать его следует примерно через каждые полметра;
— к выступам крепим по уровню направляющий профиль. Его острые края нужно повернуть в сторону стены для соединения профилей отрезками между собой;
— профиль CD нарезаем на куски требуемой длины (длину следует вымерять рулеткой), монтируем их в направляющие. Прикрепляем к потолку саморезами;
— кромку бока и нижнюю часть каркаса полученного короба, следует обшить гипсокартоном. Все, короб готов.
Планируя на потолке освещение, не забудьте про коммуникации. Следует заранее спланировать количество и расположение осветительных приборов, чтобы приготовить гнезда для них, протянуть проводку до полной обшивки потолка.
Если дизайн подвесного потолка из гипсокартона подразумевает ширину боковых коробов более полуметра, следует смонтировать на потолке специальные подвесы ровно над серединой несущего профиля. Зафиксируйте нижний профиль на подвесе. Таким образом, ваша конструкция получится надежней. Чем большим числом подвесов обладает конструкция – тем она крепче.
