Архитектурное исполнение
Ну, вот мы и подошли к самой интересной теме. В наше время камины оформляются в самых разных стилях. Согласно архитектурному исполнению порталы делятся на четыре типа:
- Порталы классического типа имеют форму в виде буквы «П». Их отделывают самыми разными материалами, а украшают мраморными, деревянными и каменными элементами.
- Деревенские порталы в форме буквы «Д» отлично подойдут для стиля кантри или просто деревенского. В обязательном порядке верхняя часть каминов декорируется полочкой из дерева. Делают деревенские камины из камня с высокой пористостью.
- В основе модернистских конструкций лежит, конечно, старая добрая классика. Для нее характерны равные линии и правильные геометрические формы. Во всем остальном дизайнерам предоставляется полная свобода действий.
- Порталы в стиле хай-тек всегда делают из огнеупорных материалов. Однако уровень их теплоотдачи крайне мал. В большинстве случаев их используют в качестве декора интерьера. И основная причина кроется в их футуристическом оформлении.
Как выполнить напольную конструкцию
Напольная конструкция входит в любое оформление, так как копирует камины дровяные
Преимущество напольных биокаминов — в многообразии габаритов и форм. Они напоминают фигуру геометрической формы, чашу или тумбочку, оставаться стационарными или мобильными. Но отопительный блок для них обязан быть сделан из металла. Сам корпус при этом можно создать из камня, дерева, пластика, керамики или гипса. Главное, наблюдать, чтобы огонь не затрагивал пожароопасные детали.
Сопутствующие материалы и инструменты
- отопительный блок;
- негорючий ГКЛ (1 лист);
- металлопрофиль с направляющими и стоечными элементами (8 – 9 м);
- дюбель-гвозди, самосверлящие шурупы по металлу и с головкой впотай;
- термостойкий плиточный клей, шпаклёвка;
- ножницы для работы с металлом, шуруповёрт, нож для нарезания гипса;
- материалы для изоляции (2 кв.м);
- керамоплитка;
- затирка (около двух килограмм);
- уровень строительный, рулетка;
- дерево или иной материал для полки камина;
- декор для украшения готового биокамина.
Все расчёты требуется делать с учитыванием размеров места для грядущего биокамина. Один из видов представлен на чертеже.
Работы по подготовке
Чертёж нужно создавать с учитыванием пожаробезопасности
В данном варианте рассчитано обустройство камеры сгорания
На данном шаге нужно определиться с размерами и дизайном биокамина: большой или маленький, пристенный, угловой или расположенный по середине комнаты. После чего образовывается чертёж или эскиз с учитыванием пожаробезопасности объекта. Рассчитывая его габариты, необходимо наблюдать за тем, чтобы расстояние от очага до стенок конструкции и полки камина составляло не меньше 15 – 20 см. После чего на основании чертежа на стенку и на пол наносится разметка.
Подробная инструкция по изготовлению
Процесс учитывает выполнение нескольких стадий: от крепления профиля и до украшения обшитого гипса
- Сборка каркаса. По готовой разметке фиксируются заранее подготовленные UD-профили. Потом в них ставятся стоечные детали, которые в последствии крепятся саморезами. При помощи отвеса находится под контролем вертикальность.
- Крепление профилей к стенке на дюбель-гвозди. При этом стойки дополнительно крепятся перемычками.
- Закладка материала для изоляции в стенки строения. Им послужит спрессованная каменная вата.
- Обшивка гипса. Чтобы это сделать нужно нанести разметку на гипсокартонные листы и срезать ненужные детали при помощи специализированного ножа. Главное, с одной стороны делать надрез, надламывая материал со второй. Создавая обшивание будущей конструкции, необходимо закручивать самосверлящие шурупы на расстоянии 10 – 15 см один от одного. По завершении данных работ необходимо обязательно нанести штукатурную смесь на основе гипса.
- Облицовка биокамина. Для этого стены и днище корпуса обклеиваются кафельной плиткой, кроме углубления для установки горелки.
- Затирка швов. После неё устанавливается каминная полка, а сама конструкция украшается подготовленными компонентами декора — лепниной, мозаикой, лицевым кирпичом.
- Установка горелки. Её можно выбрать или сделать без посторонней помощи из металлического стакана, в который опущен фитиль. В последнем варианте не получится настраивать высоту пламени, но и выплачивать за заводскую конструкцию не нужно.
Если есть время, желание и инверторный аппарат, стоит самому соорудить топливный блок с задвижкой. Принцип его действия тот же, только состоять подобная горелка должна из одной или 2-ух камер, соединённых между собой перфорацией. В данном случае сгорать будет уже не горючее, а его пары, но, это позволит контролировать интенсивность пламени.
Последним шагом может быть установка кованной или каминной решётки из огнеупорного стекла, какая гарантирует добавочный параметр безопасности для членов семьи.
Из-за массивности напольных биокаминов их довольно часто проектируют в виде угловых конструкций. Последние могут быть симметричными или асимметричными, когда заместь одной из задних стен возле камина ставится колонна. Их установка практически не выделяется от установки типовых напольных биокаминов, кроме чертежа.
Технология строительства

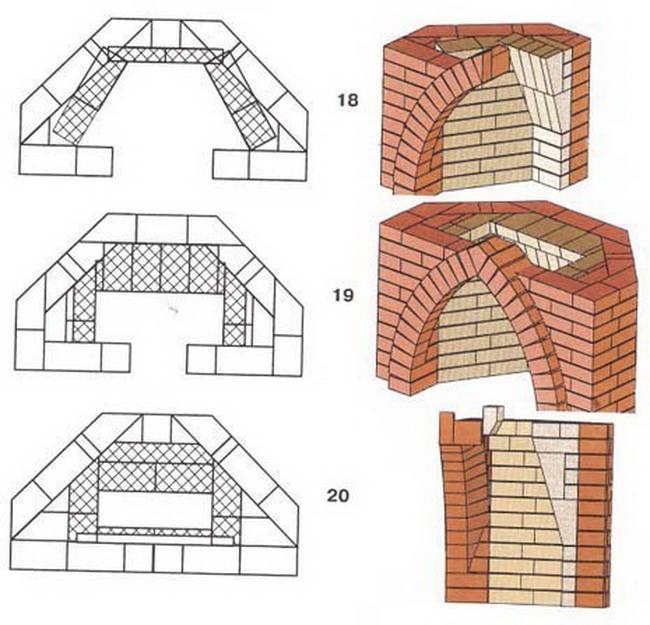

Процедуру подготовки и кладки камина своими руками предлагается разбить на этапы:
- Выбор и закупка стройматериалов.
- Подготовка комплекта инструментов.
- Устройство фундамента.
- Кирпичная кладка тела печи и дымохода.
- Сушка и первичная растопка.
Рассмотрим подробно каждый пункт перечня, затем представим конкретные проекты и порядовки, доступные для исполнения начинающим печникам.
Интересный вариант печи-камина, где совмещены 2 топки – открытая и закрытая
Выбираем кирпич и раствор
Печной кирпич выбирайте с учетом следующих требований:
- для основной кладки берите полнотелый керамический (красный) кирпич стандартного размера 250 х 120 х 65 мм, пустотелые марки не годятся;
- стенки топливника выкладываются из шамотных (огнеупорных) камней марок Ш, ША или ШБ;
- вместо огнеупорного допускается использовать глиняный полнотелый кирпич, тщательно отобранный по качеству, — без трещин, сколов и прочих дефектов;
- тело камина разрешается класть из бывшего в употреблении керамического кирпича при условии, что камни сохранили прочность, не пропитались сыростью и не потрескались;
- если позволяет бюджет, покупайте фигурный кирпич с округленными гранями, изображенный на фото.
Простейший способ изготовить качественный кладочный раствор – купить в магазине готовую глиняно-песчаную смесь, предназначенную для печей и каминов. Аналогичный продукт имеется в продаже для огнеупорной кладки – шамотная глина и мертель.
Если вы идете по пути тотальной экономии, изготовьте раствор самостоятельно:
- Из природной глины удалите примеси грунта и посторонние включения – камни, корни и стебли растений.
- Засыпьте материал в большую емкость и залейте водой. Замачивание длится в течение 2 суток.
- Доливая воду, доведите состав до консистенции сливок и пропустите глину сквозь решето. Цель – убрать все посторонние включения.
- Добавляйте к глиняному раствору сухой песок, пропущенный сквозь сито с размерами ячейки 1.5 х 1.5 мм. Перемешивая состав, добейтесь оптимальной жирности.
Раствор считается пригодным к работе, если скатанная из него «колбаса» диаметром 10—15 мм не трескается и не рассыпается при накручивании на деревянную палочку Ø4—5 см.
Чисто глиняный раствор для закладки основания и устройства дымохода не годится – нужно добавлять известь либо цемент. Поэтому для строительства камина приготовьте дополнительные стройматериалы:
- портландцемент М400;
- песок;
- рубероид для гидроизоляции;
- войлок (можно б/у), кровельное железо;
- битые камни любого происхождения;
- доски или щиты для опалубки;
- пленка полиэтиленовая (допускается б/у, но без дырок);
- проволока стальная вязальная;
- асбестовый шнур.
Разумеется, на постройку камина потребуется печная фурнитура – дверцы, задвижки и так далее. Точное количество и размеры перечислены в проекте. Для формирования свода портала также потребуются металлические уголки либо арматура. Чтобы не штукатурить и украсить готовый очаг, приобретите специальную огнестойкую эмаль.
Готовим инструментарий печника
Полный набор инструментов, применяемый печными мастерами, показан на картинке. Но поскольку обычный домовладелец не располагает всеми изображенными приспособлениями, дадим список инструментария, без которого не обойтись при возведении камина:
- кирка;
- молоток (желательно – резиновый);
- уровень строительный, рулетка;
- угольник, шнур и отвес;
- кисть широкая;
- мастерок;
- пассатижи;
- линейка и чертилка – заостренный металлический стержень.
Помимо перечисленных приспособлений, понадобится ведро и плотная ткань для обтирки кирпичных стенок. Также пригодится небольшая лопатка или металлический совок с веником.
Закладываем надежный фундамент
Как правильно сделать основание камина, подробно рассказывается в другой пошаговой инструкции о строительстве печи. Кратко обозначим этапы работ:
- Рытье и выемка почвы из котлована, чьи размеры на 10 см шире габаритов будущего очага. Глубина зависит от расположения стабильных слоев грунта, но не меньше 0.5 м.
- Засыпка ямы бутовым камнем, укрепление жидкой глиной либо известковым раствором.
- Укладка 2 гидроизоляционных слоев рубероида.
- Установка опалубки, заливка железобетонной плиты толщиной 15—20 см.
- Спустя 4 недели (полное застывание бетона) – прокладка вымоченного жидкой глиной войлока и возведение 2 сплошных рядов керамического кирпича.
Дымоход в частном доме
Наиболее традиционным материалом, используемым для монтажа дымохода, является кирпич. Впрочем, для этих целей можно использовать и сталь – на эффективность работы камина этот пункт практически не влияет. На рынке встречаются цельные керамические дымоходы, но с ними очень сложно работать, поэтому сложить камин своими руками в случае такого выбора не удастся.
Проектируя своими руками камины с подробным описанием их параметров, необходимо продумать меры пожарной безопасности, которые в немалой степени связаны с конструкцией и расположением дымохода:
- Монтируя дымоход, необходимо позаботиться о защите межэтажных перекрытий от высоких температур. Обычно для защиты используется асбестовый материал, который также подходит для изоляции стен, находящихся в непосредственной близости с камином.
- Под основанием камина обязательно должен укладываться теплоизоляционный материал (асбест или листовой металл). Для надежной защиты пола от летящих искр или выпадающих из топки дров материал должен выходить за пределы камина хотя бы на полметра.
- Само основание должно быть достаточно прочным и мощным. Если камин выкладывается из кирпича, то его вес вполне может превышать 1 тонну, поэтому для конструкции потребуется отдельный фундамент. Это связано не только с суммарным весом камина, но и с усадкой здания, при которой камин не должен смещаться, чтобы герметичность дымоходной трубы не была нарушена.
Выбор стиля
Печка камин для небольшого дачного или загородного домика должна быть не только достаточно функциональной, но и при этом подходить под заданный интерьер гостиной, который в свою очередь может быть самым разнообразным.
Печь камин для дачи может быть выполнена в классическом стиле для которого характерно пристенное расположение, открытый очаг и топка, которая обрамляется порталом. Такой классический камин за счёт открытого очага позволит вам созерцать горящее пламя, которое будет выглядеть особенно ярким и завораживающим. Однако классические открытые каминные топки имеют и свои недостатки, к которым относится то, что при горении огня, выделяются вредные продукты распада, которые не в полной мере выводятся через дымоход на улицу и в небольшом количестве попадают в помещение. Именно поэтому если вы предпочитаете установить в доме открытый каминный очаг, дополните его задвижной, экраном или съёмной заслонкой, которые будут препятствовать попаданию в помещение продуктов горения, повысит КПД и безопасность использования такого оборудования.
Камин дровяной для небольшого дачного дома может быть выполнен в стиле кантри, который иначе называют рустикальным, для него характерны Д-образные очертания и способ расположения в углу или около стены. Такие каминные топки в стиле кантри идеально подходят для размещения в небольших комнатах с площадью до 30 квадратных метров и дополняются вместительной дровницей, что делает их ещё более удобными в использовании и функциональными.
Пристенная или угловая печь камин для дачи может быть выполнена в современном стиле, для которого характерны необычные формы и оригинальные способы размещения в интерьере. Большой популярностью пользуется стиль модерн, в котором преобладают насыщенные и контрастные оттенки, замысловатый декор, рисунки и комбинированные материалы. Не менее популярен и стиль облицовки каминов хай-тек, в котором присутствуют более спокойные оттенки: металлик, хром, зеркальные поверхности, матовые вставки, белые, серые и чёрные тона. Предпочитаемые материалы – это сталь и стекло, в качестве дополнения к камину хай-тек может выступать телевизор и прочая техника, электроника, портал можно дополнить минималистичным электрокамином.
Виды камина: конфигурация и место расположения
Начиная проект обустройства камина в доме, в первую очередь необходимо продумать место его размещения.
Существует несколько вариантов размещения этого отопительного агрегата:
Центральное расположение. Размещая камин посреди комнаты, вы безусловно, делаете на нем главный акцент. Выглядит это стильно и позволяет придать интерьеру особый шарм загородного уюта. Такое расположение также позволяет эффективно прогреть помещение, так как теплый воздух будет свободно циркулировать по всей комнате.
Но есть и недостаток в такой дислокации: камин будет занимать большую часть площади и мешать движения. Поэтому если вы стеснены в квадратных метрах, то от этого варианта лучше отказаться.
Пристенный камин. Один из самых распространенных вариантов, который обладает массой достоинств: экономия площади комнаты, эффективный обогрев, возможность создания обособленной зоны отдыха и т.д.
Недостатком можно назвать только тот фактор, что вам придется, как следует позаботиться о пожаробезопасности и проложить дополнительный слой утеплителя между камином и стеной.
Угловой камин. Такой вариант подойдет даже для самого маленького помещения, так как занимает совсем небольшую площадь. Кроме того, угловая конструкция выглядит особенно стильно. Еще одним преимуществом такого расположения является простая схема порядовки, с которой справится даже новичок в печном деле.
Если для возведения отдельно стоящего камина нужно иметь определенный опыт, знания и мастерство, так как все стены оказываются на виде, то угловая конструкция позволит скрыть все огрехи. Главное – это выполнить хорошо фронтальную часть, все остальные стороны можно будет скрыть от глаз отделочными материалами.
Учесть нужно также следующие факторы:
Стена напротив входа в комнату является не самым удачным решением, так как холодный воздух, задуваемый внутрь, будет препятствовать естественной циркуляции теплого воздуха.
- Лучше выбрать место, где камин чуть смещен в сторону от входа. Избегайте сквозняка на пути камина.

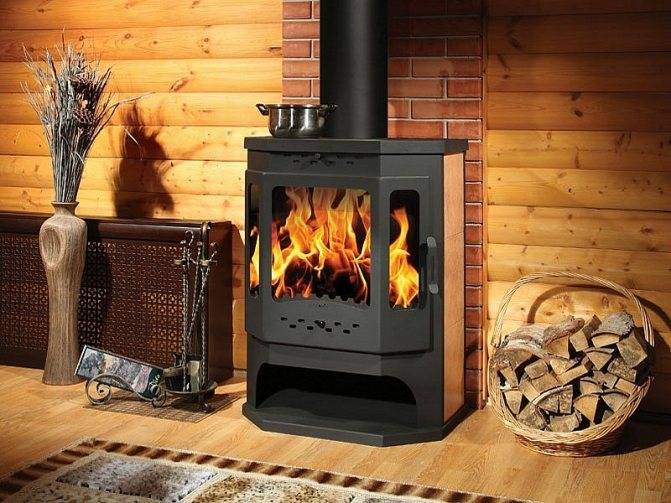

Универсальные печи для дома: дрова и электричество
Эти отопительные устройства работают таким образом: когда печь, разогретая на дровах, начинает остывать, и температура теплоносителя опускается ниже установленной отметки, включается электрический ТЭН, который поддерживает тепло.
Это очень удобно, если вы ночуете на даче. Как известно, к утру печь в любом случае остывает, и, в результате, вы просыпаетесь в бодрящей атмосфере. А при таком механизме вы спокойно встаёте, завтракаете, отключаете ТЭН и можете снова подкинуть дров в топку. Удобно и экономично.
КПД таких комбинированных агрегатов очень высок, в устройствах поддерживается система тления для продления периода прогрева на твёрдом топливе
При монтаже водяного контура с таким котлом нужно помнить о том, что важно обеспечить и систему самотёка, так как гидронасос часто подводит
Куппер ПРО, Теплодар
Имеет встроенный ТЭН на 9 кВт и может работать не только на электричестве и дровах, но и на газу. Газовую горелку продают отдельно. Единственный недостаток агрегата – узкое отверстие для закладки дров.
Этот котёл может прогреть небольшой дом за считанные минуты
Тополь М, Zota
Для повышения КПД устройство оснащено трехходовым газоходом.
У этой модели есть свои нюансы. Главный из них – необходимость приноровиться в сильной тяге.
Этот котёл относится к бюджетной категории и может работать на электричестве, дровах и каменном угле
Каракан
Этот аппарат предназначен для неприхотливых пользователей.
Базовая модель включает в себя только твёрдотопливную систему, но дополнительно можно докупить комплектующие, установив ТЭН и газовую горелку
Этот недорогой аппарат заслужил многочисленные хвалебные отзывы. Время прогрева на одной закладке дров – 4 часа.
Разновидности моделей

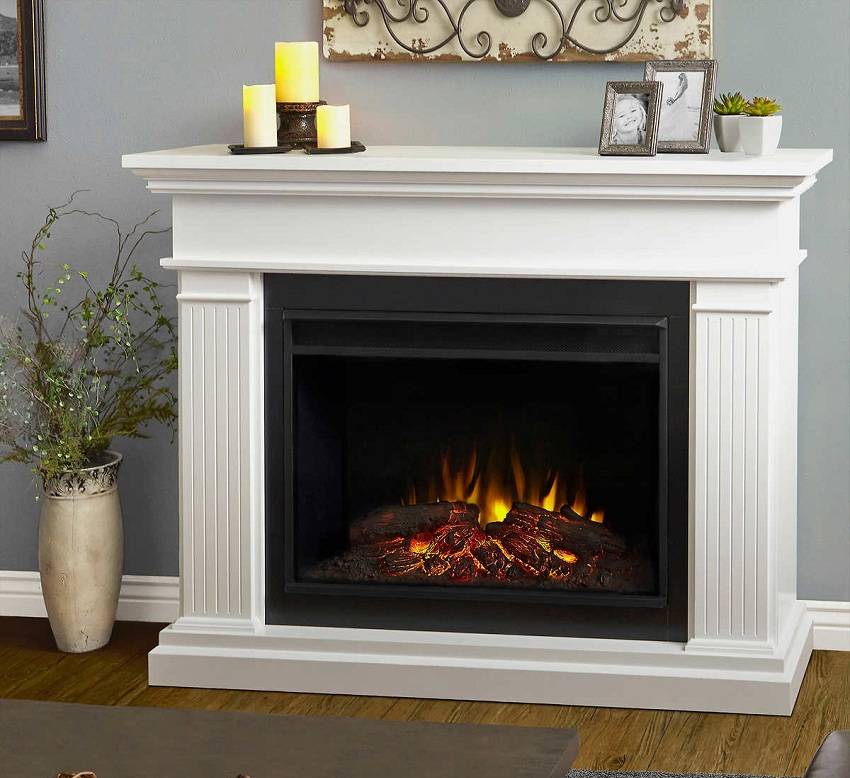

На рынке имеется огромный выбор данных очагов, различного дизайна. Портал можно приобрести в магазине или выполнить своими руками. Самодельные порталы бывают двух видов:
- Сложные. В отделке используются камень или кирпич.
- Простые. Отделка полиуретаном или гипсом.
Среди покупных порталов есть модели выполненные из мрамора, гранита, дерева с различными барельефами. Также имеются простые варианты, которые подойдут для стиля лофт или скандинавского интерьера.
По исполнению имитации пламени их можно поделить на три вида:
- Имитация огня производиться при помощи колебания алых ленточек.
- Пламя воспроизведено на мониторе, в сопровождении звуковой дорожкой.
- Воспроизведение огня при помощи пара. Такая модель максимально реалистичная, в ней пар подсвечивается при помощи лам, определённого цветового спектра.
Красивый паровой камин в интерьере
Конструкция камина
Прежде чем приняться за строительство камина нужно разобраться, с какой целью вы хотите установить этот отопительный прибор. Цели могут быть самыми разными: декоративная, отопительная, отопительно-варочная. Учитывать необходимо тип камина и сложность его исполнения, расположение в жилище и оформление внешней части.
Вариантов каминов много, рассмотрим более распространенные:

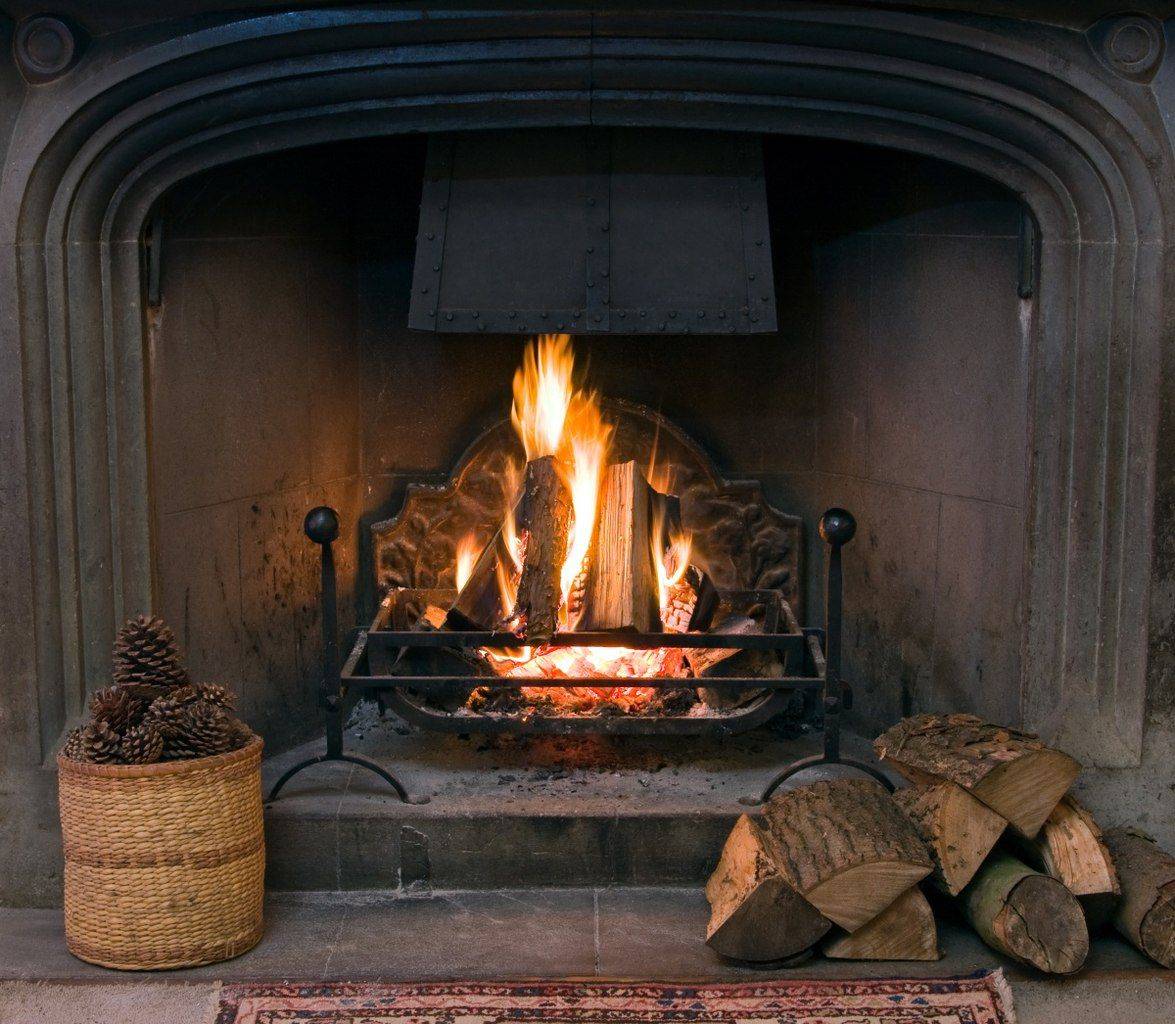

ОТКРЫТЫЙ КАМИН – устройство из кирпича или какого-либо другого материала, в котором предполагается вертикальный дымоход и простая кирпичная кладка. Однако при незнании можно ошибиться и при стандартном укладывании кирпича, тогда как мастер знает до нюансов выполнение определенных элементов очага.
ТОПКА ИЗ МЕТАЛЛА – устройство, которое можно купить отдельно от камина и встроить его в более подходящую облицовку, подсоединить наиболее удобным способом к дымоходу и, вообще, попробовать самостоятельно установить прибор отопления.

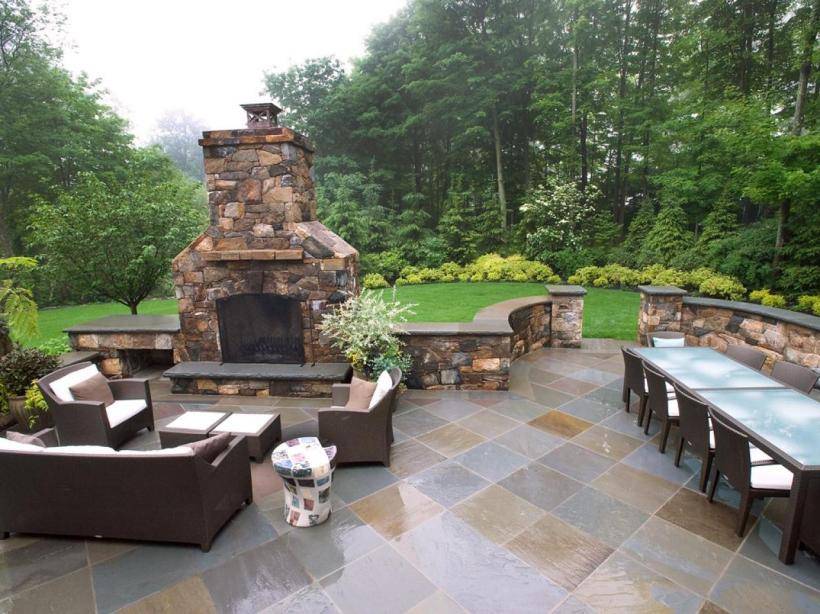

УЛИЧНЫЕ КАМИНЫ — используются для приготовления пищи, декорирования уличной зоны за чертой города и т.п. Очаги немного дымят, но просты в исполнении. Прежде чем начать кладку уличного камина, лучше заранее потренироваться, чтобы не получить некачественный очаг.
Основным элементом камина является топливник, но нельзя обходить стороной такие составляющие как дымоход, систему подачи воздуха для горения и распределения теплого, декоративный портал или облицовку, а также тепло- и термоизоляцию.
Устройство переоборудованных печей для бани
Реализовать систему второго контура в печи можно несколькими способами. Выбор наиболее подходящего решения зависит от типа печки и наличию технических возможностей, как то сварки и подходящего материала для теплообменника.
Наиболее распространенные схемы оборудования водогрейного контура:
- Установка на дымоход или в топку печи рамного теплообменника или витого змеевика;
- Монтаж на печи дополнительного наставного бака для нагрева воды, циркулирующей в системе отопления;
- Оборудование внутри топочной камеры системы из труб-регистров.
Если площадь отапливаемого банного помещения превышает 30 м2, без учета парилки, то будет правильным предусмотреть в конструкции печки для сауны с водяным контуром дополнительный бойлер-накопитель для горячей воды. Таким способом можно использовать часть кипятка для нужд моечного отделения и уборки помещения уже после того, как топка была потушена.
Не все перечисленные способы установки водогрейного контура одинаково эффективны. Например, самый простой вариант, предусматривающий монтаж второго наставного бака для подогрева воды, признается специалистами наиболее неэффективным. Зачастую печь и сауна прогреваются до требуемой температуры, а предбанник и комната отдыха остаются холодными.
Теплый воздух, прогреваемый горящими дровами из топки, поднимается вверх, обеспечивая теплом каменку и расположенный на ней слой камней. Последний медленно отдает свое тепло помещению, обеспечивая комфортную температуру для парилки.
Производители предлагают комбинированные котлы для бани на дровах, использующие газ в качестве альтернативного способа нагрева. Однако, не во всех районах есть возможность подключиться к системе газоснабжения, поэтому более популярной является классическая модель на монотопливе.
Отличие между конструкциями котлов в бане на дровах (фото ниже, цена здесь же или на сайте компании производителя) заключается чаще всего в расположении водяного бака.
Есть несколько зон его установки, которые обладают положительными качествами:
- Схемы с выносными баками. Этот тип является наиболее популярной конструкцией. С его помощью удается получать горячую воду, используемую в обогреве остальных помещений постройки. Эта модель позволяет хорошо прогреть воздух внутри, прежде чем вода успеет закипеть. Она востребована в банях, использующих сухой и жаркий воздух. Для материала бака используют качественную нержавеющую сталь. Монтаж осуществляется, как правило, в смежном помещении, а соединение проводится с помощью регистров, или шланга труб. Недостатком конструкции является относительная сложность монтажных работ, дополнительные расходы на регистры и трудоемкость монтажа.
- Наставной бак монтируется непосредственно в камеру к топке. Конструкция является актуальной для печей, изготовленных из труб. Прогрев воды в них осуществляется в верхней точке топки. Однако, это не всегда является эффективным решением. Главное правило, используемое при монтаже таких конструкций – максимальная герметичность для всех швов, что позволит продлить срок службы аппарата.
- Монтаж бака на дымоходной трубе отличается двумя вариантами установки: бак в форме куба или параллелограмма является проходным узлом на крышу или бачок служит проходным узлом через потолок на второй этаж. Емкость обогревается не только за счет теплообмена в трубе, но и благодаря печным регистрам, что позволяет использовать значительные объемы во время нагрева жидкости.
- Навесная конструкция бака предусматривает крепление на стену или другую вертикальную поверхность Вода прогревается внутри за счет теплообмена, получаемого от печных стен. Материал, применяемый для этой конструкции – нержавеющая сталь.
Средние расценки на печи с различным расположением водяного бака
| Наименование (бренд) | Тип расположения водяного бака | Цена, руб. |
| Тунгусска | на дымовой трубе | от 12000 |
| Helo (Финляндия) | встроенный | от 27000 |
| Сахара | навесной | от 14000 |
