Внимание!
Использование в качестве подконьковых или ендовных уплотнителей монтажной пены категорически запрещается!
Все изделия, производимые заводом фасада и кровли «ИНСИ» , разработаны для применения на скатных кровлях согласно настоящей инструкции по монтажу. Завод «ИНСИ» не несёт ответственности за убытки или потери, которые могут возникнуть при использовании изделий «ИНСИ» для выполнения несвойственных им функций.
Дополнительные материалы, не выпускаемые заводом, но поставляемые совместно с продукцией «ИНСИ» (саморезы, уплотнители, гидро- и паро-изоляционные плёнки, мансардные окна и т.п.) имеют все необходимые сертификаты и протоколы результатов испытаний, подтверждающие их качество и пригодность к использованию. Завод «ИНСИ» не несёт ответственности за убытки или потери, которые могут возникнуть при использовании материалов, не рекомендованных к использованию специалистами «ИНСИ» или не прошедших испытания и сертификацию.
Настоящая инструкция разработана на основании действующих в настоящее время документов: СНиП 11-26-76 «Кровли. Схемы входного и операционного контроля качества строительно-монтажных работ» (ФГУП Центр управления федеральной собственностью, г. Москва, 2003 г., часть I, выпуск 4. «Кровли»), Руководство по проектированию, устройству, правилам приемки и методам оценки качества (ОАО ЦНИИ Промэданий, Москва, 2002 г.), ТОН КР-97 МО (ТСН 31-308-97. «Кровли. Технические требования и правила приемки»), — и учитывает опыт применения фальцевой кровли в Российской Федерации и других странах.
Положения настоящей инструкции носят рекомендательный характер, способы устройства узлов кровли могут быть иными, в зависимости от конструкции кровли, требований проектной документации и условий применения изделий.
Все вопросы, не отражённые в инструкции, можно разрешить, обратившись к специалистам Завода фасада и кровли «ИНСИ».
Профиль пристенный
В местах примыкания кровли к стене, трубам и слуховым окнам устанавливается пристенный профиль. Профиль накладывается на листы металлочерепицы и крепится к стене.
Выступающие из кровли кирпичные прямоугольные трубы обрамляются следующим способом:
шаг 1 — Установка нижнего фартука трубы
Сначала нужно подготовить места примыкания нижнего фартука к боковым поверхностям трубы. Для этого, используя элементы фартука как шаблон, на трубе намечают линии реза. Затем с помощью углорезательной машинки (болгарки) делается штроба в кирпичных стенках трубы. Очистив штробу и поверхность обрешётки от кирпичной пыли, начинают монтаж элементов нижнего фартука, предварительно подрезав каждый элемент и подогнув по уклону кровли. При монтаже фартука отогнутая верхняя кромка заводится в штробу, вертикальная стенка плотно прижимается к поверхности трубы, и в таком положении элемент фиксируется кровельными саморезами с уплотнительной прокладкой к обрешётке. Первым монтируется элемент к нижней грани трубы, затем два боковых и в конце — элемент к верхней грани. Нахлёст верхлежащих элементов на нижние должен быть не менее 150 мм. После закрепления всех элементов к обрешётке вставленная в штробу кромка фартука промазывается силиконовым герметиком
Внимание! Для лучшего сцепления штробу нужно промыть водой
шаг 2 — Монтаж нижнего листа от трубы до карниза
На этом этапе устанавливается плоский (оцинкованный или окрашенный) лист. Длина листа должна соответствовать расстоянию от нижней грани трубы до карниза или ближайшей ендовы, ширина не меньше ширины нижнего элемента фартука (с учётом боковых отгибок). Один край листа заводится под нижний элемент фартука, а другой выводится сверху, на карниз или ендову. После закрепления плоского листа к обрешётке с его боковых сторон делаются отгибки с помощью ручного инструмента.
шаг 3 — Укладка листов металлочерепицы по низу и с боков трубы
шаг 4 — Установка пристенного профиля
После монтажа листов металлочерепицы вокруг трубы начинают отделку трубы пристенным профилем. Порядок монтажа аналогично элементам нижнего фартука. Сначала устанавливается пристенный профиль к нижней грани трубы, с предварительной подрезкой его по её ширине, согласно рисунку. Крепление к трубе выполняется с использованием дюбель-гвоздей, а к металлочерепице профиль крепится кровельными саморезами в верхнюю часть волны.
шаг 5 — Установка пристенного профиля с боков трубы
Необходимо обработать два пристенных профиля по боковому размеру трубы и установить их на боковые грани.
шаг 6 — Установка пристенного профиля на верхнюю грань трубы
Установить пристенный профиль на верхнюю грань трубы, при этом выступающие за контур трубы вертикальные части подрезать снизу и загнуть на боковые грани трубы, закрепив дюбель-гвоздями.
шаг 7 — Установка верхнего листа металлочерепицы
Установить верхний лист металлочерепицы поверх пристенных профилей и листов металлочерепицы, уложенных ранее, при этом оставить зазор не менее 100 мм между нижним краем листа металлочерепицы и трубой. Под металлочерепицу уложить пенополиуретановый уплотнитель. В небольшой зазор, получающийся в месте стыка пристенного профиля, верхнего и бокового листов металлочерепицы заложить герметик.
Пристенный профиль используется и при внутренних переломах кровли. На внешнем переломе кровли используется элемент карниз.
Если планируется обшить трубу профлистом, тогда после обрамления трубы монтируется каркас из шляпного профиля, на него крепится профлист, углы оформляются уголком наружным 50×50.
Дымник крепится к трубе дюбель-гвоздями до монтажа профлиста.
Производители и поставщики композитной черепицы
На российском рынке присутствуют как производители, так и дилеры многочисленных иностранных компаний, наиболее известные из них:
Российский производитель «Luxard» представлен одним заводом в г. Воскресенск. Бренд «Luxard»принадлежит компании Технониколь. Завод производит два вида профильных листов: профиль «Классик» и профиль «Роман». Каждый тип профиля имеет богатую палитру оттенков.
Компания AHI Roofing, которая считается автором композитной черепицы, производит кровельные панели с покрытием из каменной крошки с 1957 года. Компания выпускает панели бренда «Gerard». В коллекции производителя 6 типов профиля и множество цветовых решений.
Бельгийская компания METROTILE (МЕТРОТАЙЛ) производит 7 типов профиля. Среди продуктов компании есть полноразмерный профильный лист «Аквапан» с размерами 890 на 1123 мм.
Известный концерн ICOPAL производит композитную черепицу премиального качества бренда «Decra». В линейке «Decra» — 5 типов профиля разнообразных расцветок.
Новозеландская компания TILCOR, имеющая представительства по всему миру, поставляет на российский рынок 3 видa профильного листа.
- KAMI — шведский производитель кровельных листов различных типов. Профильные листы «KAMI Terra Plegel» имеют увеличенный размер и безупречный дизайн.
- Корейская компания Roser активно продвигает свою продукцию — 10 видов профильных листов, среди них специальные профильные плитки с покрытием с эффектом меди, плитки ярких насыщенных тонов, а также новинка — плитки композитной черепицы для покрытия «чешуйкой».
При выборе вида покрытия для кровли следует принять к рассмотрению композитную черепицу. Прочность, технологичность, долговечность, ремонтопригодность и исключительный выбор дизайна плиток дают отличное сочетание цена — качество.
Снегозадержатель и ограждение кровли

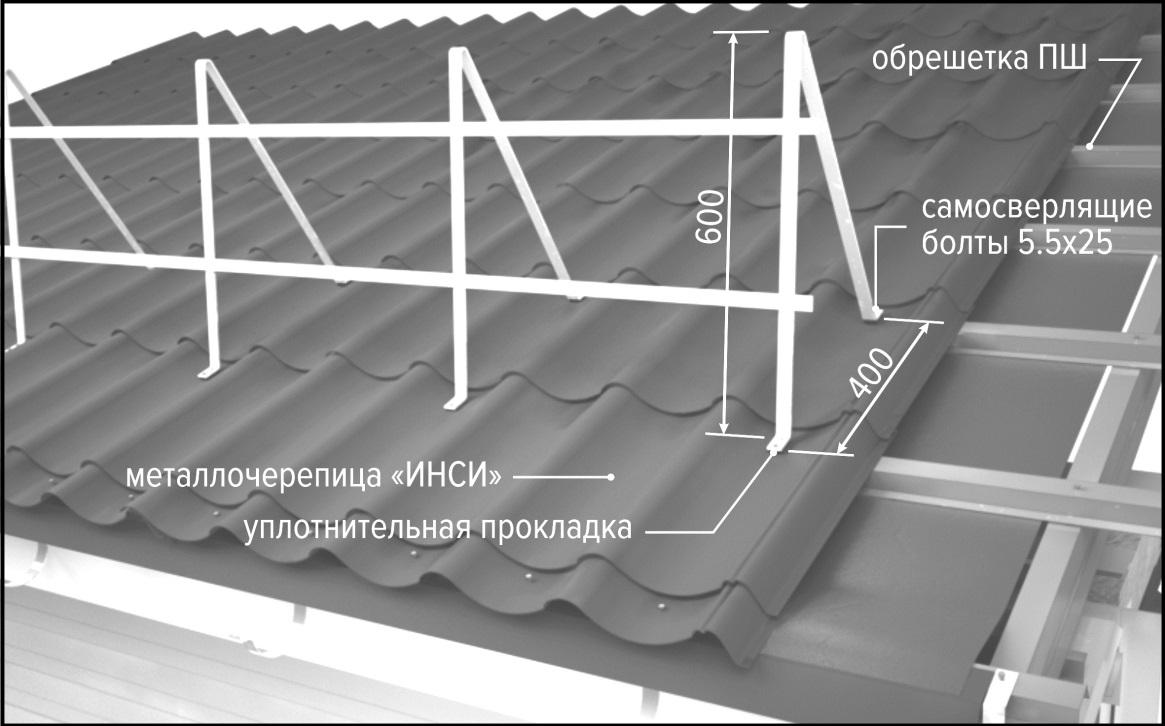

Для безопасного передвижения по кровле на уровне карниза, начиная со второй линии обрешётки, устанавливаются ограждения кровли.
Ограждение изготовляется в зависимости от уклона кровли и вида черепицы. Крепление производится к обрешёточному профилю через лист металлочерепицы и уплотнительную резиновую прокладку в месте прогиба волны самосверлящими оцинкованными болтами 5,5×25 мм для металлической обрешётки и 5,5×60 мм для деревянной обрешётки. Крепить кровельное ограждение к одному листу металлочерепицы запрещается. Между собой секции ограждения крепятся на болтовые соединения.

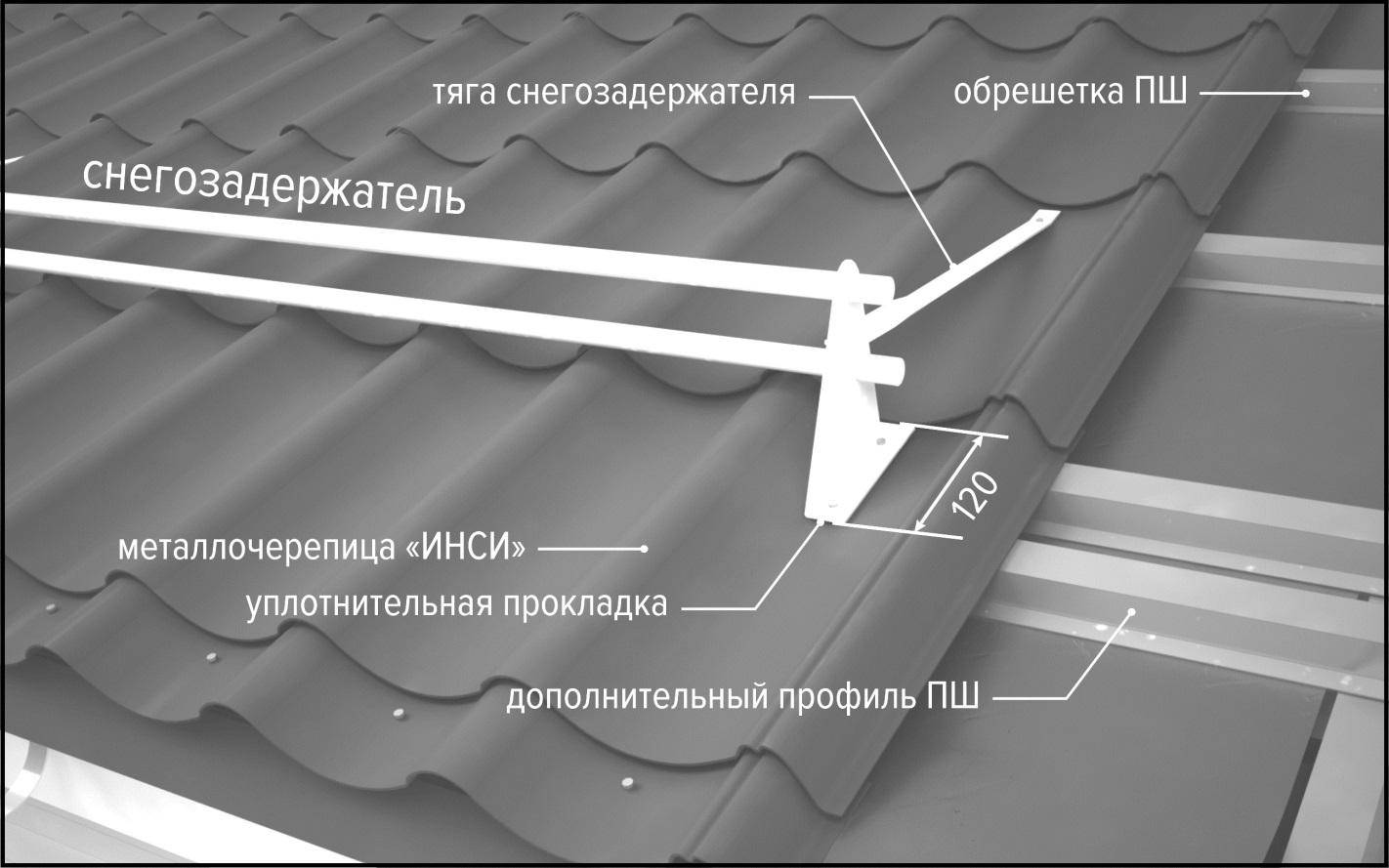

Для предотвращения схода больших масс снега устанавливаются снегозадержатели. Конструкция снегозадержателя состоит из кронштейнов и труб. Кронштейны устанавливаются в прогиб волны и крепятся через металлочерепицу и резиновую уплотнительную прокладку к обрешетке крыши. В местах установки для крепления кронштейна заранее монтируется дополнительный обрешеточный профиль на расстоянии 120мм (по осям профилей обрешетки). Снегозадержатели устанавливаются выше кровельного ограждения. При отсутствии кровельного ограждения снегозадержатели устанавливают не ниже третьего ряда обрешётки. При длине ската более 10метров рекомендуется устанавливать два ряда снегозадержателей. В районах с большим количеством снеговых осадков предусматривается установка тяги кронштейна. Тяга снегозадержателя крепится одним концом к кронштейну, другим– к другому обрешеточному профилю через уплотнительную прокладку и лист металоочерепицы (см. рис. 38).
Крепить кронштейн снегозадержания к одному листу металлочерепицы запрещается!

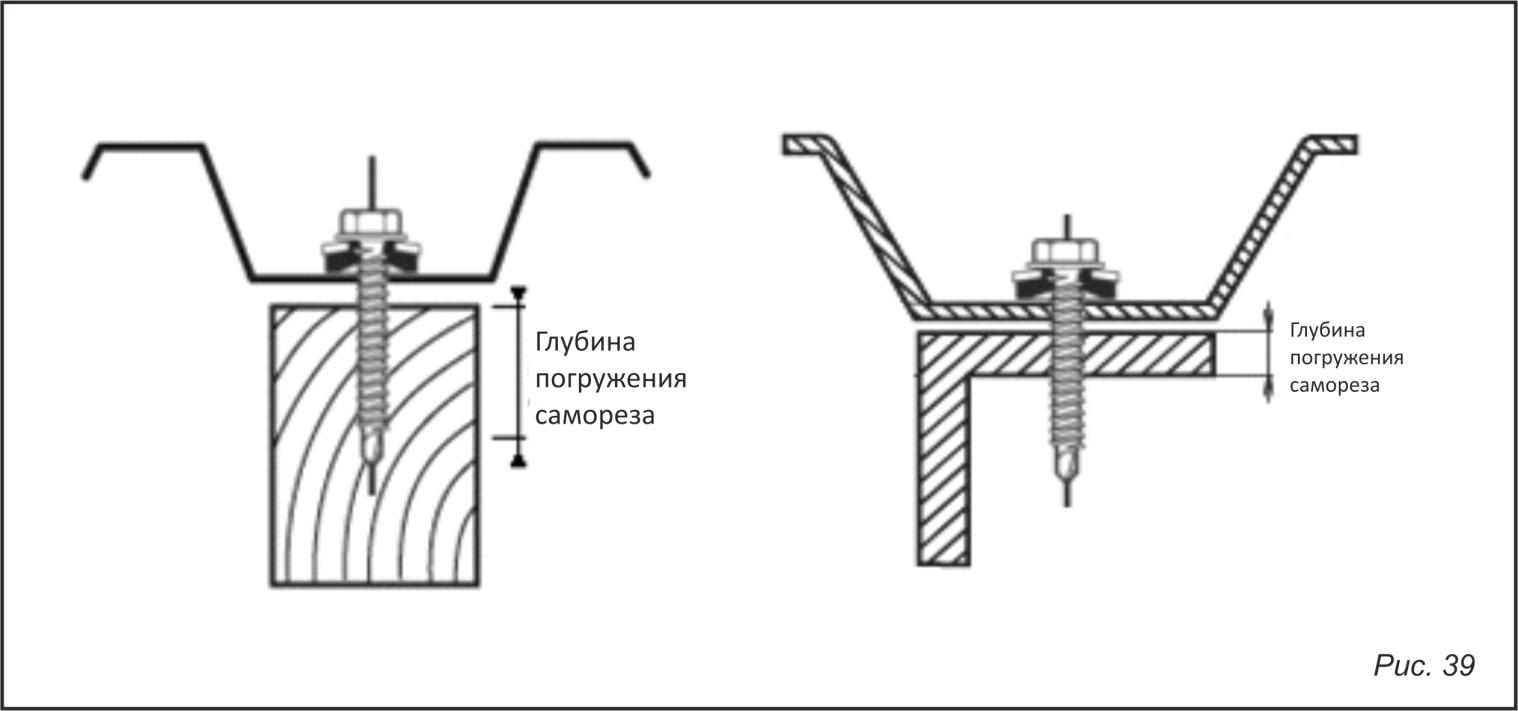

Шаг установки кронштейнов снегозадержания зависит от снегового района строительства, конструкции кровли, крепёжного элемента. Разработаны рекомендации по расчету шага установки кроншейнов. Расчет выполнен исходя из применения саморезов диаметром 4,8 мм. Глубина погружения саморезов показана на рис. 39.
В местах скопления снежных масс рекомендованное расстояние между кронштейнами следует уменьшить в 1,5 раза.
Программа по расчету снегозадержателей доступна в формате HTML данной инструкции.
Обзор цен
Цена металочерепицы Монтеррей зависит от используемого полимерного покрытия. Кроме того, существуют разные типы Монтеррей: Классик, Prisma (Призма), Клауди (Cloudy), Weckman (Векман), Standard Monterrey, RUUKKI и т. д. Купить все эти типы материала можно в фирменных строительных магазинах. Продажа осуществляется во всех городах России.
Рассмотрим, сколько металлочерепица Руукки Монтеррей:
| Город | Стоимость, у. е. |
| Екатеринбург | 4 |
| Белгород | 5 |
| Борисоглебск | 4 |
| Брянск | 4 |
| Воронеж | 5 |
| Казань | 5 |
| Краснодар | 5 |
| Красноярск | 5 |
| Липецк | 4 |
| Минск | 5,5 |
| Москва | 5,5 |
| Новосибирск | 4 |
| Обнинск | 4 |
| Омск | 5 |
| Санкт-Петербург (СПб) | 5,5 |
| Самара | 4 |
| Саратов | 4 |
| Тюмень | 4 |
| Уфа | 5 |
| Челябинск | 5 |
Последняя редакция: 12.07.2015
Металлочерепица с таким звучным названием относится к разделу классики. Она максимально напоминает форму керамической черепицы. Каждый лист металлочерепицы изготовлен из прочной стали, которая защищена специальным полимерным слоем. Нередко Монтеррей используют для кровли зданий, относящихся к историческому наследию. Однако такой настил идеален и для жилых домов. В этой статье мы расскажем вам о том, почему металлочерепица Монтеррей пользуется большим спросом. Что делает этот материал столь востребованным? Весь секрет заключен в ее особенных технических характеристиках.
Водосточная система
Водосточная система применяется на промышленных, жилых и общественных зданиях для организованного отвода воды с кровель.
Водосточная система с диаметром трубы 150мм позволит отвести дождевую воду со 117 квадратных метров ската. Значительно уменьшится количество труб на фасадах зданий. Держатели желобов монтируются на расстоянии не далее 0,7м, держатели трубы — не далее 2 м друг от друга.
Водосточная система с диаметром трубы 100мм позволит отвести дождевую воду с 52 квадратных метров ската. Держатели желобов монтируются на расстоянии не далее 0,9 м друг от друга (расчётное расстояние — 0,75 м), держатели трубы — не далее 3 м друг от друга (например, на трубу длиной 5 м необходимо 3 держателя, для трубы длиной 3 м достаточно двух.
В случае угрозы промерзания водосточной системы рекомендуется использовать системы подогрева желобов и труб.
При площади водосбора менее 30 кв.м на одну водосточную трубу желоба можно монтировать с нулевым уклоном, при большей площади водосбора уклон желобов может быть до 2%.
Транспортировка, погрузка и выгрузка
Для того чтобы продукция была доставлена без повреждений, необходимо соблюдать следующие требования по транспортировке:
- погрузка осуществляется на ровное основание кузова. Длина кузова не должна быть меньше длины упаковок с продукцией;
- во время транспортировки обеспечивается защита продукции от перемещения и механического повреждения;
- скорость транспортного средства не превышает 80 км/ч. Движение автотранспорта производится без резких разгонов и торможений.
Требования по погрузке и выгрузке продукции:
- погрузка и выгрузка упаковок с продукцией осуществляется при помощи специальной подъёмной техники с мягкими стропами. При длине упаковок более 5 метров применяются траверсы;
- при ручной выгрузке листы поднимают и переносят аккуратно, в вертикальном положении. Не допускаются перегибы листов.
Инструкция по монтажу фальцевой кровли Просмотр
Инструкция по монтажу кровельного профнастила Просмотр
Источник
Основные достоинства металлической черепицы
Металлочерепица от производителя
Надеемся, вы разобрались, какая бывает металлочерепица. Среди многообразия моделей и производителей нужно выбрать свой вариант, который и увенчает ваш дом.
Достоинства, которые присущи всей подобной кровле, следующие:
- Эстетичность. Качественно уложенные листы образуют ровный и аккуратный покров, напоминающий натуральную черепицу. Вид такой крыши достаточно привлекателен, а богатство цветовых решений позволяет воплотить в жизнь самые смелые задумки. Это придает вашему жилищу неповторимость и оригинальный экстерьер. Кроме того, любое производство за дополнительную плату может окрасить кровлю даже в те цвета, которых нет в каталоге. Это, естественно, недешево, но для некоторых эксклюзивность гораздо важнее материальных затрат.
- Легкость материала. Благодаря небольшому весу не требуется устройство усиленной стропильной системы. Погрузка, транспортировка и поднятие на крышу черепицы не вызовут затруднений.
- Простота крепления. При наличии минимальных навыков с монтажом справится практически любой. При этом особенно важна аккуратность и точное следование всем рекомендациям производителя.
- Низкая цена. В сегменте металлической черепицы достаточно много бюджетных линеек, что делает ее доступной для самого широкого круга покупателей. Кроме того, подготовка основания требует меньше средств, чем в случае с мягкой черепицей.
- Срок эксплуатации. При соблюдении всех условий монтажа крыша долговечна, о чем свидетельствуют многочисленные отзывы покупателей.
- Доступность комплектующих. В любом городе можно найти как кровлю, так и доборные элементы к ней. А, учитывая, что цвета покрытий унифицированы, вы можете приобрести конек другого производителя, и он идеально подойдет по цвету.
Полимерное покрытие
Полимерное покрытие наносится на лист непосредственно перед приданием формы. Будущее покрытие, имеющее полимерный слой, обладает большим количеством преимуществ:
- Создается отличная защита от ультрафиолетовых лучей и от возникновения коррозии.
- Наблюдается меньшее механическое разрушение поверхности.
- Устойчивость цвета.
- Не страшен зимний мороз и летний зной.
Следует заметить, что полимерное покрытие изготавливается на основе разных полимеров. Рассмотрим пять наиболее популярных из них:
- Полиэстер. Покрытие состоит из стойкой полиэфирной краски, толщиной в 25 микрон. Создает идеальную защиту от коррозии и возможных механических разрушений.
- Матовый полиэстер. Толщина покрытия составляет 35 микрон. Отличается изысканным видом и хорошей устойчивостью к температурным перепадам. Можно устанавливать в условиях разного климата.
- Пластизол. Покрытие изготовлено из ПВХ, толщиной 200 микрон. Защищает от химических и механических разрушений, коррозии и ультрафиолетовых лучей.
- Пурал. Толщина покрытия составляет 50 микрон и состоит из полиуретана. Спокойно переносит резкие скачки температуры. Защита от коррозии равняется 100% показателю.
- ПВДФ. Смесь поливинилфторида и акрила имеет толщину 27 микрон. От солнечных лучей цвет покрытия не выгорает, а при нагрузках не ломается.
Итак, если подытожить, то от качества полимерного покрытия зависят следующие технические характеристики металлочерепицы Монтеррей:
- цветостойкость,
- устойчивость по отношению к механическим повреждениям,
- химическая стойкость,
- эксплуатационный срок службы,
- антикоррозийность,
- устойчивость к ультрафиолету,
- выносливость к перепаду температуры.
Геометрия размеров и типы профиля
Ключевую роль играют размеры листов и тип профиля. Например, за счет правильно подобранных размеров листов, можно существенно снизить количество отрезанных кусков. Поэтому при выборе учитываются следующие характеристики:
- длина,
- ширина,
- шаг волны,
- высота профиля.
В зависимости от типа профиля Монтеррей каждый из этих показателей может отличаться. Существует три типа профиля:
- МП Монтеррей. Является самым распространенным и популярным видом кровли. Отличается экономичностью, долговечностью и прочностью.
- МП Супермотеррей. Является прототипом первого типа. Отличается большей высотой профиля. Внешний вид солидный и достойный для любого строения. По внешнему виду очень близок к натуральной черепице.
- МП Макси. Отличается увеличенной высотой и шириной волн. Благодаря этому ее форма выглядит особенно выразительно.
Для сравнения возьмем первые два вида металлочерепицы Монтеррей.
МП Монтеррей
- Длина 0,5–9 м.
- Профиль высотой в 39 мм.
- Шаг волны 3,5 см.
МП Супермотеррей
- Номинальная ширина листа 1180 мм.
- Полезная ширина листа 1100 мм.
- Длина 0,5–9 м.
- Профиль высотой в 46 мм.
- Шаг волны 3,5 см.
Как видно, технические характеристики по геометрии и типу профиля практически идентичны.
Для изготовления металлочерепицы Монтеррей необходимо иметь оборудование, которое полностью автоматизировано. Как говорилось в начале этой статьи, основное сырье – сталь. Сперва она подвергается пассивированию. Этот процесс заключается в нанесении защитного цинкового слоя, который будет предотвращать окисление. После этого поверхность грунтуется. Она важна для хорошего сцепления будущего слоя полимера со сталью. Когда все защитные слои нанесены, листам придают желаемую форму методом профилирования. Благодаря использованию высокотехнологических линий получается достичь высокой точности и стабильности проката и, как следствие, на выходе качественной продукции.
Все этапы работ должны отвечать техническим требованиям. В противном случае продукция не будет соответствовать стандартам металлочерепицы Монтеррей.
Монтаж водосточной системы:

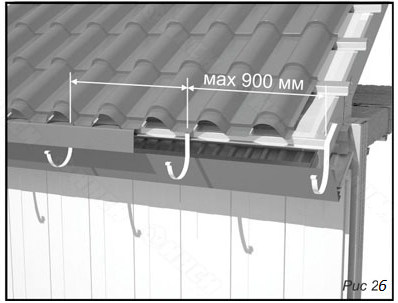

шаг 1 — Расчет количества держателей желоба.
Общую длину желоба разделить на выбранный шаг держателей (не более 900 мм, рекомендованный шаг держателей желоба 750 мм) (см. рис.26). Полученное количество отрезков +1 – это количество держателей желоба.

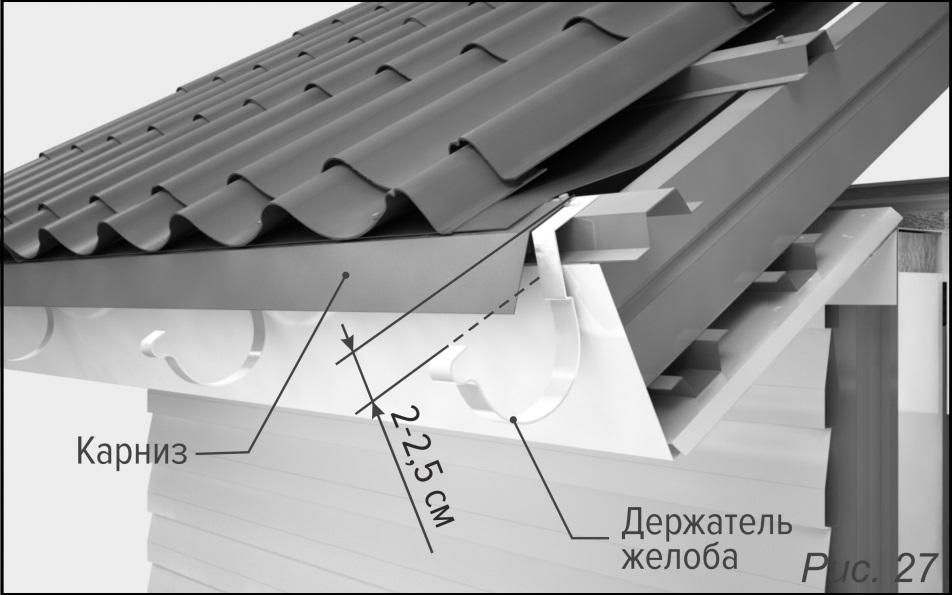

шаг 2 — Разметка под держатели желоба.
На нижней обрешетке отметить места установки держателей желоба с шагом, выбранным на предыдущем этапе.
шаг 3 — Выбор уклона желоба.
Выбрать величину занижения водосточного желоба (h) исходя из эстетического восприятия линии желоба. Линия желоба должна плавно уходить вниз, не вызывая зрительного ощущения сильной кривизны края ската или облицовки карнизного свеса. Рекомендованный уклон (i) желоба составляет 1%, то есть, от 1 см на 1 м. Разницу в высотах верхней и нижней точек желоба (h) можно посчитать как:
h= L x i где L – длина желоба; i – уклон желоба

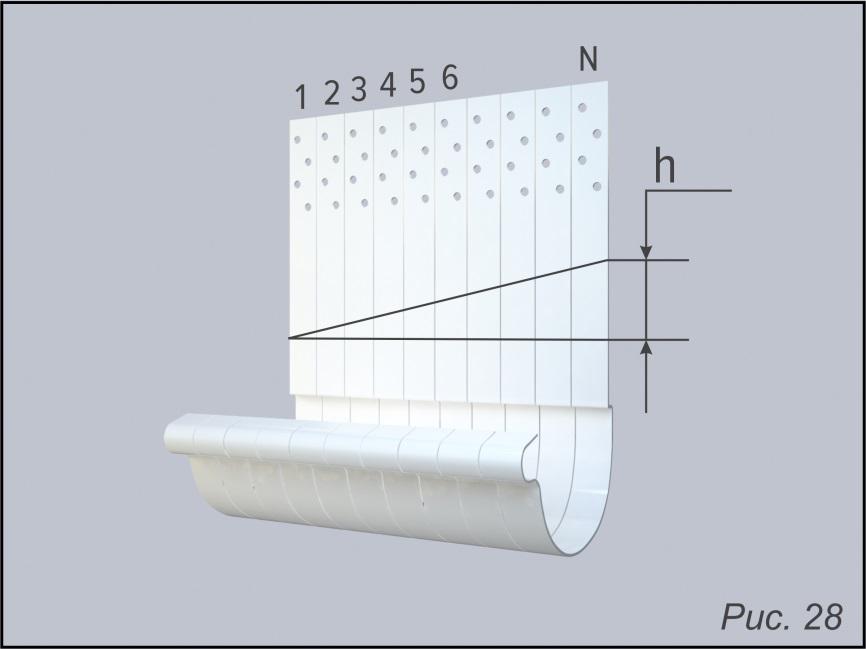

шаг 4 — Определение мест загиба держателей желоба.
Пронумеровать держатели от начала желоба до водосточной воронки. Отметить место загиба на первом держателе определив таким образом начальное (верхнее) положение желоба. Надо учесть при разметке, чтобы край желоба оказался на 2 -2,5 см ниже относительно линии уклона кровли (см. рис. 27).
Сложить держатели по порядку возрастания номеров и отметить места загиба, как показано на рис. 28.
шаг 5 — Крепление держателей желоба.
Выравнивая место загиба с краем обрешетки, прикрепить держатели желоба к обрешетке самосверлящими оцинкованными винтами 4,8х22 с плоской головкой по 3 шт. на один держатель. При использовании в качестве обрешетки брусков 50х50 для надежного крепления держателей необходимо установить сдвоенный брус.

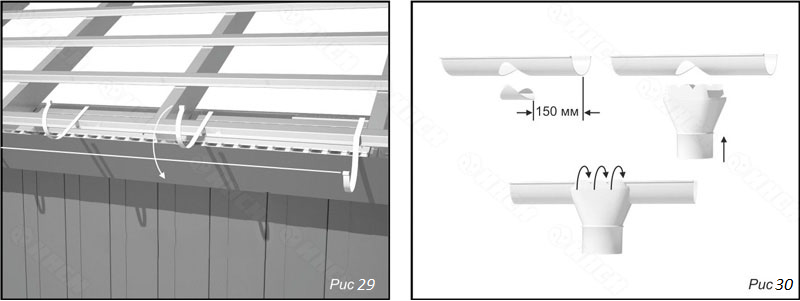

Шаг 6 – Создание уклона
Для создания уклона отогнуть первый и последний держатель, натянуть шнур между ними. Остальные держатели подогнуть так, чтобы они касались шнура (рис.29).
шаг 7 — Монтаж патрубка
В желобе на расстоянии 150 мм от нижнего края вырезать отверстие диаметром 100 мм для патрубка. Вставить патрубок по месту отверстия (рис. 30). Завести передний край патрубка под внешний загиб желоба. Загнуть фланец патрубка на заднюю кромку желоба и закрепить двумя саморезными винтами 4,2×16.
шаг 8 — Установка желоба
По торцам установить заглушки желоба (рис. 31).
Шаг 9 – Установка желоба.
Вставить желоб в держатели, заведя заднюю кромку желоба в выступ держателя.
шаг 10 — Соединение желобов.
На месте стыка желобов установить соединительный элемент желоба (рис. 32).
Шаг 11 – Монтаж углового колена.
С помощью углового колена создать переход к стене здания. Длина соединительной трубы определяется по месту (рис. 33).
Шаг 12 – Монтаж трубы.
Крепление трубы к стене выполняется с помощью держателей трубы. Труба вымеряется, при необходимости наращивается в месте установки держателя трубы, фиксируется замком (рис. 34).
Шаг 13 – Монтаж сливного колена.
Сливное колено завершает водосточную трубу, служит для отвода воды от фундамента здания. Низ сливного колена должен располагаться на высоте 300 мм от отмостки здания (рис. 35).
Инструкция по монтажу
Выполнение кровельного покрытия с использованием металлочерепичных листов заключается в нескольких основных этапах, которые подразделяются на подготовительные работы, выполнение качественного и непосредственный покрытия.
Этапы подготовительных работ:
- замеры всех скатов кровли;
- расчёт пароизоляции, теплоизоляции и гидроизоляции;
- расчёт металлочерепичного материала и доборных элементов на крышу;
- приобретение необходимого количества материалов;
- подготовка инструмента.
Установка правильного кровельного «пирога»:
- выполнение утепления кровли выбранным материалом;
- выполнение качественной пароизоляции кровли;
- установка гидроизоляционного слоя;
- установка разреженной обрешётки с шагом в зависимости от размера кровельного материала;
- монтаж всех карнизных планок;
- установка ендов и необходимых кровельных примыканий;
- установка фартуков около дымоходных и вентиляционных шахт;
- крепление листов металлочерепичного покрытия;
- крепление доборных элементов, представленных торцевыми/ветровыми, коньковыми планками, наружными ендовами, снегозадержателями и другими кровельными ограждениями.
Подробнее как произвести укладку своими руками смотрите в видео.
Металлочерепица Шейк | ИНСИ
RAL 9016 Белый (ИНСИ)
RAL 1013 Белый Жемчуг (ИНСИ)
RAL 1015 Cветло-бежевый (ИНСИ)
RAL 1019 Серо-бежевый (ИНСИ)
RAL 4005 Сиреневый (ИНСИ)
RAL 3020 Ярко-красный (ИНСИ)
RAL 3012 Бежево-розовый (ИНСИ)
RAL 2009 Оранжевый (ИНСИ)
RAL 5012 Светло-голубой (ИНСИ)
RAL 5023 Серо-голубой (ИНСИ)
RAL 6003 Зелёная олива (ИНСИ)
RAL 6019 Пастельно-зелёный (ИНСИ)
RAL 9007 Серый Алюминий (ИНСИ)
RAL 9006 Белый Алюминий (ИНСИ)
RAL 8023 Жемчужно-медный (ИНСИ)
RAL 7016 Серый антрацит (ИНСИ)
RAL 9002 Серо-белый
RAL 9003 Ярко-белый
RAL 9006 Белый Алюминий (ИНСИ)
RAL 1014 Бежевый
RAL 1018 Желтый
RAL 5002 ультрамарин
RAL 3009 Коррида
RAL 3005 Тёмное Вино
RAL 3003 Рубин
RAL 5005 Синий
RAL 5021 Морская Волна
RAL 5024 Пастельно-синий
RAL 6002 Зелёная Листва
RAL 8017 Шоколад
RAL 7005 Тёмно-серый
RAL 7004 Светло-серый
RAL 6005 Зелёный Мох
Палисандр
Ольха
Northern Shake — относительно новый вид металлочерепицы. Вместо привычных волн этот вид отличается строгой геометрией. Благодаря этому создается впечатление функциональной и жесткой конструкции. Этот вид металлочерепицы имеет наименьший коэффициент нахлеста, благодаря этому использование ее позволяет существенно сэкономить денежные средства.
Технические характеристики металлочерепицы Шейк:
Купить металлочерепицу Шейк и оплатить товар можно любым удобным для вас способом.
Остались вопросы? Проконсультироваться со специалистами Вы можете по телефону 8 800 555 48 06 или воспользовавшись формой обратной связи.
