По типу разводки
В зависимости от схемы соединения труб с нагревательным оборудованием системы отопления делятся на одно- и двухтрубные.
Однотрубная система
Принцип работы — жидкий теплоноситель поднимается по одному трубопроводу ко всем нагревательным элементам. В одноэтажном доме распространение тепла происходит в горизонтальном направлении.
Температура воздуха будет одинаковой во всех комнатах без исключения. В многоэтажных строениях по одному стояку горячая вода циркулирует от нижней точки к самой верхней в системе отопления. Верхние этажи обогреваются сильнее нижних. Контраст температур будет ощущаться даже в трехэтажных домах.
Недостатков однотрубной системы отопления значительно больше. Все расчеты сети должны быть тщательно продуманы. Допущенные ошибки практически невозможно устранить без кардинальной перестройки всех отопительных объектов.
Каждый элемент в системе взаимосвязан. При поломке одного встанет работа всей магистрали.
Двухтрубная система отопления
Данная система имеет особую конструкцию. Здесь применяют схему параллельного подсоединения, что позволяет монтировать одинаковые радиаторные приборы. Через одну трубу подается горячий теплоноситель к радиатору, через другую выводится охлажденный. Между нагревательным объектом и батареями происходит постоянная циркуляция жидкости.
Основным достоинством двухтрубного подключения является возможность подавать теплоноситель одной температуры ко всем радиаторам, поэтому тепло будет одинаковым в любой точке многоэтажного дома.
Недостаток заключается в том, что на проведение отопительной магистрали затрачивается больше материалов. Необходимо устанавливать подающую и отводящую трубы.
Каким должен быть экран для батареи
Батареи отопления отдают тепло окружающей среде посредством излучения тепловой энергии и непосредственного теплообмена с воздухом, чему способствует активная конвекция воздуха в помещении. Экран для радиатора в идеале не должен вовсе сказываться на эффективности теплообмена. При выборе подходящей конструкции отрицательное влияние на теплообмен следует свести к минимуму.
Опираясь на это требование, можно высказать ряд правил, которые необходимо учесть при изготовлении:
- Наличие вентиляционного зазора внизу по ширине радиатора для доступа воздуха к поверхности радиатора не менее 7 см.
- Наличие вентзазора сверху по ширине радиатора не менее 10 см для выхода теплого воздуха.
- Расстояние от крайней части радиатора до передней панели экрана не менее 5 см.
- Не менее 50% передней панели экрана составляют просветы. У любой выбранной решетки больше половины площади составляют сквозные отверстия.
- Вся внутренняя поверхность окрашивается в черный цвет.
- За радиатором отопления на стене монтируется теплоотражающий экран.
- Конструкция делается съемной, по крайней мере, передняя панель, для доступа к радиатору.
При наличии терморегуляторов на радиаторе сифонного типа они не должны закрываться даже частично, допускается изоляция клапана, но сифон должен быть за пределами экрана.
При несоблюдении этих простых правил тепло от радиатора будет аккумулироваться под экраном и, скорее всего, обратно попадет в теплоноситель, уйдет в обратку. Снизится мощность радиатора, ведь она напрямую зависит от разницы температур теплоносителя и воздуха в помещении, в итоге меньше тепла попадет в квартиру.
Конструкция
Экран для радиатора может иметь несколько вариантов исполнения, в зависимости от расположения радиатора и конструкции ниши, в которой он установлен.
Цельный экран-короб. Для радиатора, расположенного на стене без утопления в нишу или сильно из нее выставленного внутрь помещения.
Накладной экран только из одной лицевой панели, если радиатор утоплен полностью за границу ниши под окном и подоконником.
Фальшстенка из гипсокартона с решеткой напротив радиатора.
В первом случае получается самый универсальный вариант. Если понять, как он устроен, можно воспроизвести любой другой вариант, требуемый в конкретной ситуации. По раме из деревянных брусков или металлическому профилю самого меньшего размера в сечении собирается каркас, который впоследствии обшивается декоративными панелями и решеткой в передней части.
В боковых стенках выполняются прорези под трубы, подходящие к радиатору, или экран расширяется достаточно, чтобы полностью скрыть выводы труб, если они были изначально проложены внутри стен. Крепление осуществляется к стенке за батареей, для чего используются подвесные петли на экране и кронштейн на стенке.
Требуемый зазор сверху можно скрыть из виду, расположив над ним дополнительно полку из листа ламинированного МДФ. Она должна отстоять от экрана на ширину самого зазора, то есть не менее 7 см. Этого вполне достаточно, чтобы визуально скрыть радиатор. Полка будет приятным и полезным дополнением к декору батареи.
Отдельно следует оговорить особенности экранов, монтируемых в фальшстенках из гипсокартона. Недостаточно просто расположить решетку напротив радиатора. Необходимо ограничить пространство вокруг радиатора от остального пространства за фальшстенкой. Например, завернув края теплоотражающего экрана из металлизированного вспененного полиэтилена, закрепить их на обратной стороне гипсокартона. По верхней и нижней части решетки, соответственно, выше и ниже радиатора обязательно формируются вентзазоры, которые отделываются пластиковыми наличниками от ПВХ-панелей.
Металлические радиаторы отопления
Стальной радиатор
Наряду с биметаллическими или алюминиевыми радиаторами хорошими эксплуатационными характеристиками обладают металлические батареи для отопления. Они отличаются от стандартных конструкций монолитностью (неразборные), доступной стоимостью и продолжительным сроком эксплуатации.
Особенностью конструкции является нагрев помещения с помощью метода конвекции. Для этого металлические панельные радиаторы для отопления должны состоять из 2-х компонентов – корпуса и системы трубопроводов, по которым протекает теплоноситель. Передача тепловой энергии происходит за счет плотного прилегания труб к металлической ребристой поверхности. Для лучшей конвекции воздушных потоков внутри предусмотрены специальные каналы.
Типы металлических радиаторов отопления
При выборе металлических батарей в систему отопления нужно обращать внимание на следующие характеристики:
- Количество греющих панелей – от 1-й до 3-х,
- Общая площадь батарей. От этого зависит теплоотдача и номинальная мощность,
- Толщина металла не должна быть менее 1,25 мм,
- Панели должны быть соединены между собой методом роликовой сварки. Визуально толщина швов при этом не превышает 2-3 мм, в отличие от точечной или дуговой,
- При недостаточной площади обогрева, но приемлемой мощности радиатора можно дополнительно установить металлические экраны на радиаторы отопления
Преимуществом металлических панельных радиаторов в отопительной системе является высокий порог максимального давления. Он может достигать 50 атм.
Металлические экраны на радиаторы
Металлический экран
Не всегда внешний вид радиаторов приемлем для конкретного интерьера комнаты. Исправить это можно, установив экраны для батарей отопления металлические. Но помимо этого они выполняют другие функции.
Если в системе отопления предусмотрен высокотемпературный режим работы – велика вероятность появления ожогов при касании батареи. Металлический экран в этом случае выполняет защитные функции, так как он касается лишь небольшой части радиатора. Вследствие этого уровень его нагрева значительно ниже.
Во время подбора оптимальной модели рекомендуется обращать внимание на следующие характеристики металлических экранов на радиаторы отопления:
- Способ установки. Чаще всего в конструкции предусмотрены внутренние ребра, на которые опирается экран;
- Площадь закрытия. Это может быть лишь лицевая часть радиатора. По необходимости можно выбрать модель с боковыми экранами;
- Размер должен превышать габариты радиатора на 10-15 мм;
- На лицевой части обязательно должна присутствовать вентиляционная сетка. Нельзя устанавливать самодельные сплошные экраны для радиаторов отопления металлические. Это приведет к значительному ухудшению конвекции воздуха.
В некоторых случаях необходимо закрыть наружные трубы для отопления из металла. Для этого также можно использовать экраны
Важно правильно подобрать размер
В видеоматериале можно ознакомиться с практическими рекомендациями по установке стальных труб в отоплении:
Расчет радиаторов для комнаты с учетом особенностей их подключения и расположения
Надо полагать, что раз посетитель сайта читает эту статью, ему интересно будет и просчитать необходимую мощность радиатора отопления (количество секций – для разборных моделей). Тем более что итоговое значение зависит в том числе и от наличия и типа декоративного экрана.
Потребная мощность прибора теплообмена, устанавливаемого в комнате, лежит в зависимости не только от площади помещения, но и от целого ряда других критериев. Все это учтено в калькуляторе, предлагаемом вниманию читателя.
Ниже будет приведено несколько пояснений по проведению расчета.
Пояснения по проведению вычислений
Итак, в поля ввода данный необходимо внести запрашиваемые значения или указать варианты из предлагаемых списков:
Площадь комнаты и высота потолка – пояснений, по всей видимости, не требуется. Тепловые потери всегда идут через стены, контактирующие с улицей. То есть от количества таких стен зависит и необходимая мощность отопления в комнате. Следующие два поля учитывают расположение комнаты относительно сторон света (получают ли стены «солнечный заряд»), и ее «подставленность» под преобладающее направление зимних холодных ветров. Если данных нет, то можно пропустить эти пункты, но тогда расчет будет вестись, как для наиболее неблагоприятных условий. Указанием минимальных температур для самой холодной декады зимы принимаются в расчет климатические условия региона
Важно – следует указывать нормальные для конкретной местности температуры. Степень термоизоляции стен
Полноценным считается то утепление, которое выполнено в полном объеме на основании проведенных теплотехнических расчетов
Средняя степень условно может приниматься для кирпичной стены толщиной в 500 мм (в два кирпича) или для деревянного сруба (бревно или брус) толщиной не менее 200 мм, при отсутствии дополнительного утеплительного слоя. Неутепленными в жилом доме стены не должны быть в принципе, иначе на отоплении можно просто разориться, но так и не достичь комфортных условий в помещениях. Следующие два пункта предлагают оценить «соседей» комнаты сверху и снизу – это тоже очень серьезно влияет на общий объем тепловых потерь. Следующий блок полей посвящен окнам – их количеству, качеству, общей площади. По указанным пользователем данным программа рассчитает и внесет необходимые коррективы в результат. Можно учесть и наличие регулярно открываемой двери, ведущей или на улицу, или в неотапливаемое помещение. Теплоотдача радиатора весьма зависима от схемы его врезки в контур отопления. Следует выбрать нужный вариант из предлагаемых. А размещены эти варианты, кстати, в порядке уменьшения эффективности. Далее, указываются планируемые особенности расположения батареи отопления, в том числе – и предполагаемое наличие декоративного экрана или кожуха. Можно будет проследить, как это влияет на конечный результат расчетов. Следующим шагом следует указать, какой путь расчета выбрать. Здесь могут быть два варианта:
— Можно просто рассчитать общее значение необходимой тепловой мощности, например, для подбора неразборных моделей радиаторов или конвекторов отопления. В этом случае по окончании расчетов берется значение А, выраженное в киловаттах.
— Другой вариант – когда требуется определить количество секций для разборной батареи. Если выбирается этот путь расчета, то появится еще одно дополнительное поле ввода данных – в нем указывается паспортная мощность одной секции. А в результатах расчета принимается значение Б, выраженное в количестве секций (штуках).
Какой вид батарей лучше выбрать
Перед приобретением элементов отопления, стоит определить следующие параметры, которые влияют на выбор:
- Требуемая мощность. Размеры батареи зависят от теплопотерь помещения.
- Центральное или индивидуальное отопление. Для центрального отопления алюминиевые радиаторы не подойдут ― только сертифицированные стальные или чугунные.
- Размеры места для установки. Батареи чаще ставятся под окнами и у дверей ― отсекаются «мостики холода». При выборе стоит оценить высоту и глубину ниши, предназначенной для отопителя ― если места мало, придётся выбирать компактную модель с высоким КПД.
- Вид системы. Для гравитационной системы и центрального отопления требуются батареи с высокой пропускной способностью, вне конкуренции тут чугун. Тонкие каналы подойдут для системы отопления в частном доме, с принудительной циркуляцией.
- Долговечность системы. Для работы в течение 10—15 лет подойдут недорогие алюминиевые радиаторы, для более долгосрочной службы ― стальные, чугунные, или инновационные биметаллические.
- Бюджет. Самый бюджетный вариант ― б/у чугунные батареи, которые после пескоструйной обработки, промывки и покраски выглядят словно новые. Они не подвержены коррозии. Самые дорогие ― медно-алюминиевые биметаллические, а также с индивидуальным дизайном.
На какой площади лучше устанавливать? Таблица для расчета теплоотдачи
Для нормальной работы панельной системе требуется циркуляционный насос, который не везде можно установить. В трубах квартир и так присутствует гидравлическое давление, а для частного дома можно приобрести насос, поэтому основная область применения панельных радиаторов — квартиры и дома не самой большой площади и без повышенной влажности.
Панельные радиаторы — отличное отопительное решение для офисных помещений, поскольку их легко приспособить под любую дизайнерскую задумку, а энергоэффективность и низкая стоимость — залог быстрой окупаемости.
Фото 2. Таблица для расчета теплоотдачи панельных радиаторов типов 11, 22 и 33 в зависимости от длины и высоты приборов.
Регулирующие вентили для радиаторов
Чтобы в ручном режиме отрегулировать работу отопительных приборов, используют специальные вентили. Такие краны реализуют с прямым или угловым подключением. Порядок, как регулировать батареи отопления с помощью этих устройств в ручном режиме, заключается в следующем.
При повороте вентиля опускается или поднимается запорный конус. В закрытом положении поток теплоносителя полностью перекрывается. Перемещаясь вверх или вниз, конус регулирует в большей или меньшей степени количество циркулирующей воды.
Благодаря данному принципу действия такие вентили также называют «механическими регуляторами температуры». Устанавливают их на батареи на резьбу, а к трубам подсоединяют фитингами, чаще всего обжимного типа.
Регулировочный вентиль, используемый для отопительных приборов, имеет следующие преимущества:
- устройство отличается надежностью, ему не опасны засоры и мелкофракционные абразивные частицы, присутствующие в теплоносителе – это касается исключительно качественных изделий, у которых конус клапана произведен из металла и тщательным образом обработан;
- изделие имеет доступную стоимость.
У регулировочных вентилей имеются и недостатки – каждый раз при использовании устройства его положение приходится менять вручную и по этой причине довольно проблематично поддерживать стабильный температурный режим.
Для того, кого не устраивает такой порядок, и он задумывается над тем как регулировать температуру батареи отопления другим методом, больше подойдет применение автоматических изделий, позволяющих держать под контролем степень нагрева радиаторов.
Основные типы радиаторов отопления
В продаже представлено немало различных типов радиаторов, и поэтому целесообразно, в ознакомительных целях, несколько слов об основных разновидностях:
- Чугунные батареи. Этот тип теплообменных приборов может иметь различный внешний вид — усовершенствованные, с гладкими внешними и внутренними поверхностями, с ретро или современным дизайном, а также батареи со знакомыми для всех формами и характеристиками, МС-140. Несмотря на то что появилось немало новинок из других материалов, чугунные радиаторы не теряют своей популярности, так как славятся своей надежностью и долговечностью, а также высокой теплоотдачей.
- Алюминиевые радиаторы имеют современный внешний дизайн. Они легки по весу, несложны в установке и экономны в использовании теплоносителя, а значит, и в расходе энергоресурсов для их нагрева. Тонкие стенки этих батарей быстро прогреваются и отдают тепло в помещения. Есть у этих приборов и свои характерные особенности, поэтому о них можно сказать, что подходят они в большей мере для установки в автономную отопительную систему, где нет резких перепадов температур, гидроударов и даже незначительных скачков давления в контуре.
- Биметаллические радиаторы изготавливаются из двух видов металла — это сталь и алюминий. Конструкторы при разработке максимально использовали положительные качества этих материалов, поэтому внутренние каналы изготовлены из стального сплава, стойкого к барическим нагрузкам, а алюминий – это отличный проводник тепла. Комбинация этих материалов дает высокие результаты, поэтому биметаллические батареи отопления пользуются спросом владельцев, как квартир в многоэтажках, так и частных домов. Но полностью раскрывают свои потенциальные возможности биметаллические радиаторы именно при высоких показателях нагрева, что больше свойственно центральным системам отопления.
- И, наконец, стальные радиаторы. Подробная информация о характеристиках и типах этих приборов отопления будет рассмотрена ниже.
Элементарный расчет отопительного регистра
Если у покупной батареи уровень теплоотдачи можно узнать из ее паспорта, то в случае с самодельными нагревателями все приходится рассчитывать самому. Иначе эффективно и равномерно прогреть помещение не получится.
Подсчет необходимой мощности радиатора для обогрева помещения
Для расчета пользуются формулами, может, и несложными, но требующими определенных математических навыков. Еще вариант – онлайн-калькуляторы, которых сейчас более чем достаточно в сети. Строго говоря, тема довольно обширна и заслуживает отдельной статьи, поэтому воспользуемся простыми способами подсчета
В любом случае, этому вопросу стоит уделить пристальное внимание, иначе ваши домашние будут жаловаться, что батареи плохо греют и в комнате холодно
Упрощенная методика вычисления необходимой тепловой энергии заключается в подсчете площади обогрева с последующим умножением на 100. Почему так? Потому что для комфортного проживания на квадратный метр нужно 100 Вт тепла. Чтобы быть точнее в расчетах, учтем количество оконных проемов и стен:
- Помещение с одним окном и одной внешней стеной – 100 Вт на 1 м² площади.
- Помещение с одним окном и двумя наружными стенами – 120 Вт на 1 м².
- Помещение с двумя окнами и двумя внешними стенами – 130 Вт на 1 м².
Простой расчет тепловой мощности радиатора из стальных труб
Зная, к чему стремиться, остается подобрать конструкцию отопительного прибора, которая удовлетворяла бы вашим потребностям. Как это выполнить?
Есть элементарное решение – воспользоваться таблицей. В ней уже рассчитаны показатели теплоотдачи трубного проката. В значениях учитывается температурный режим, при котором на подаче температура теплоносителя составляет +90℃, а на обратке +20℃.
Итак, нижеприведенная таблица позволяет узнать тепловую мощность одного погонного метра трубы регистра на квадратный метр отапливаемой площади.
Внешнее сечение трубы, мм | Обогреваемая площадь помещения, м² |
25 | 0,5 |
| 32 | 0,57 |
42 | 0,69 |
57 | 0,94 |
| 76 | 1,19 |
89 | 1,37 |
| 108 | 1,66 |
133 | 2,0 |
| 159 | 2,43 |
Какие еще величины нужно знать?
Итак, с вариантом определились – осталось составить чертеж. На этом этапе часто забывают такой параметр как расстояние от секции до секции – h.
При сборке радиатора змеевикового типа из стальных труб эта величина определяется габаритами используемых отводов
Здесь стоит уделить внимание значению F – это так называемая высота отвода. Без сомнений, межсекционное расстояние здесь будет выражено формулой:
h = 2F-D
Если решено собирать простой секционный радиатор, то промежуток между трубами может задаваться самостоятельно, но с одним условием:
H = D+50 мм
Такой же принцип и при работе с профильным прокатом, только вместо диаметра ставят высоту квадратного или прямоугольного профиля. Разумеется, при этом учитываются конструктивные особенности прибора.
Способы монтажа отопительного оборудования
Присоединение всех элементов отопительной конструкции может осуществляться по-разному. По способу монтажа к магистрали радиаторные системы отопления могут быть:
- горизонтальными;
- вертикальными.
Вертикальная система имеет подключение снизу вверх. К одному стояку проводятся элементы отопления всех этажей в здании. Такой способ эффективен, но дорог.
Горизонтальная система применяется в зданиях, имеющих один этаж. Помещение обычно имеет большую площадь, поэтому конструкция отопления должна быть сложной. Подключение радиаторов происходит по горизонтальной траектории. Разводку стояков помещают в коридоре или подъезде.
Плюсы стальных радиаторов
- Эффективны в отдаче тепла. Сталь обладает минимальным удельным сопротивлением и передаёт тепло от носителя без ощутимых потерь. Энергия, затраченная на обогрев, отдаётся практически полностью. Экономическая выгода при использовании стальных радиаторов очевидна.
- Соответствие современному внешнему виду. Панельные, секционные и трубчатые радиаторы эстетичны и не нагружают интерьер. Производителям удалось добиться привлекательного и в то же время неприметного вида. К тому же исчезла необходимость в периодической окраске. Специальная полимерная краска стальных радиаторов не скалывается и не вздувается на протяжении всего срока их службы.
- Нет сложностей в монтаже. Вес отдельной секции стального радиатора не превышает 5 кг – это приемлемый вес по сравнению с чугунным аналогом, у которого это значение колеблется около 8 кг. Транспортировка и работа по установке со стальными радиаторами протекает легче и быстрее. Облегчает монтаж ещё и совместимость со всеми видами труб.
- Небольшой объём секций для теплоносителя. Малое количество воды разогревается быстрее, а следовательно, на это уходит меньше энергии и затрат на неё. Плюс ко всему – быстрый прогрев помещения.
- Продолжительный период эксплуатации. Срок службы около 25 лет. С чугунными показателями в этом не посоревнуешься, но всё-таки второе место, по сроку эксплуатации, у стального радиатора.
- Совместимость с системами, снабжёнными автоматикой. Быстрая инерционность (отклик) металла на изменение температуры позволяет устанавливать на стальные радиаторы датчики, которые осуществляют контроль нагрева. Например, чугунные аналоги для таких систем не подходят, поскольку долгий процесс нагревания и остывания не позволяет датчикам осуществлять точный контроль и работу всей автоматики.
- Экономически выгодны. Покупка стальных радиаторов порадует будущих хозяев малыми денежными затратами. Цена находится на одном уровне со стоимостью чугунных моделей, а она у них самая низкая (около 300 рублей).
Для радиатора из далёкого прошлого количество и значимость плюсов велико. Наверное, именно из-за этого, немного обновлённый и перетерпевший изменения, он продолжает занимать лидирующие позиции в продажах. Имеющиеся недостатки, о которых ниже, не омрачают впечатление о нём.
Заводские варианты или чем лучше закрыть радиаторы отопления в квартире или доме
Современные промышленные декоративные решетки неплохо вписываются в жилой интерьер, одновременно маскируя неприглядные отопительные приборы. Цена большинства экземпляров вполне приемлема, остается сделать нужный выбор.
Навесные щитки с верхней крышкой
Чаще всего они изготовлены из металла. Недорогие изделия сделаны из окрашенного железа, подороже – из нержавейки. К преимуществам таких панелей стоит отнести:
- Легкость монтажа – зная, как закрыть радиатор отопления декоративным экраном, основную работу можно сделать своими руками без помощи специалистов.
- Отсутствие препятствий теплообмену – почти вся продукция выпускается с отверстиями для улучшения конвекции. Форма отверстий – на любой вкус.
- Технологичность – навесные панели рассчитаны на одно- или двухстороннюю подводку труб.
Плоские панели
Самая распространенная категория, которая служит для декорирования отопительных приборов, расположенных в нишах. Одновременно такие решетки выполняют декоративную роль в интерьере жилых помещений. В магазинах можно встретить большой ассортимент экранов с различными рисунками, резьбой и ковкой, некоторые из них впору сравнивать с произведениями искусства.
Из дерева
Такие фальшпанели идеально подходят для любого интерьера. Если вы имеете опыт сборки хотя бы небольших беседок для дачи , то проблемы, как спрятать батарею своими руками, для вас не существует. Изделия можно сделать и на заказ, в какой-нибудь столярной мастерской.
И еще, не исключается деформация дерева при температурных перепадах и колебаниях влажности. Избежать таких последствий можно только приобретая изделие из высококачественной древесины.
Из металла
Подобные ограждения привлекают, прежде всего, своей ценовой доступностью. Дизайнерская составляющая подобных изделий довольно примитивна, именно поэтому у них низкая цена. Однако несмотря на это свою функцию они выполняют в полной мере.
Панель изготавливается из тонкого листа металла, который окрашивается в любой цвет. Более дорогие экземпляры делают из нержавейки, их внешний вид эстетичен и элегантен.
Из пластика
Именно принимая во внимание ценовую доступность пластиковых изделий, не стоит рассчитывать на их долговечность. Более того, не все они соответствуют нормам, вследствие чего при нагревании способны выделять букет вредных веществ
Экраны-короба
Можно узнать, как спрятать батарею в комнате по фото похожих интерьеров. Однако даже современные отопительные приборы не всегда соответствуют дизайнерскому замыслу помещения. Тогда приходится их полностью изолировать «с глаз долой». Решетки в виде короба классифицируются по типу материала, из которого они изготовлены.
Экраны из МДФ
Один из распространенных вариантов для декорирования приборов отопления. Мастера, знающие, как аккуратно закрыть радиатор отопления экраном, настаивают именно на этом материале. Конструкция из МДФ не так капризна в уходе как дерево, и легко монтируется своими руками.
Важное достоинство таких изделий – их стоимость на 50-70 процентов меньше, чем деревянных. И это при характеристиках, не уступающих аналогам из натуральной древесины
Панели из стекла
Стеклянный экран весьма эстетично смотрится, легко может дополнить стильный дизайн любого помещения вплоть до корпоративного здания. В зависимости от внешнего вида панели из стекла делятся на:
- Матовые.
- Прозрачные.
- Однотонно окрашенные.
- С нанесением уникальной фотопечати.
Разумеется, стеклянная конструкция хрупкая, поэтому производители выпускают образцы толщиной не менее 6 мм. Для пущей безопасности можно купить каленое стекло, оно сочетает в себе механическую прочность и термоустойчивость. Даже если панель удастся разбить – осколки будут мелкими и с тупыми гранями.
Что представляют собой регистры отопления и их виды
Приборы теплообмена, состоящие из трубы с гладкими стенками, – называются регистры отопления. Устройства представляют собой комплекс трубопроводов, объединенных параллельно с вертикальным или горизонтальным расположением, – тут все зависит от предпочтений хозяина и удобства монтажа.
Циркуляция теплоносителя поочередная, вода проходит по трубам, направление транспортировки задается подключением подающей и обратной магистрали. При формировании сети с параллельным течением воды коллекторы ввариваются в сеть с двух сторон, в этом случае теплоноситель движется в каждую трубу по отдельности.
Фабричные или самодельные регистры отопления из стальных труб считаются мощными агрегатами, применяются для систем в промышленных, производственных помещениях, однако компактные устройства вполне пригодны для использования в условиях частного дома или квартиры.
Стальные радиаторы
Разнообразие стальных радиаторов
Стальные радиаторы могут быть сильно отличаться друг от друга по габаритам, а также иметь самые разные конфигурации. По конструкции их можно разделить на три вида:
Панельные стальные радиаторы
Если они устанавливаются в домах с центральным отоплением, стоит при входе теплоносителя в систему квартиры установить специальные фильтры для воды —грязь, попадающая вместе с теплоносителем, может оседать на внутренних поверхностях панелей.
Радиатор состоит из емкости, изготовленной из двух листов металла, которая заполняется теплоносителем. Для большей теплообменной площади некоторые модели снабжают гофрированным слоем, что повышает КПД. Также батарея может состоять из нескольких гофрированных слоев и ровных панелей.

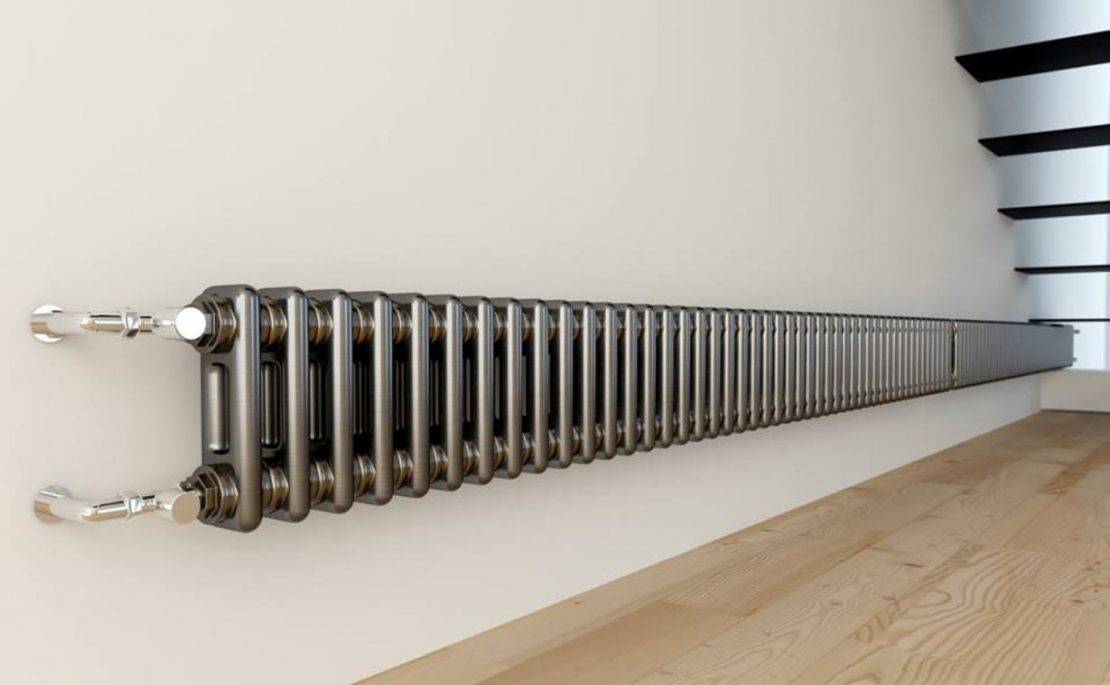

Стальные радиаторы трубчатой конструкции
Трубчатые стальные радиаторы имеют необычный элегантный вид. В продаже есть навесные и устанавливаемые на ножки блоки, некоторые из них имеют сверху панель, имитирующую подоконник. Трубчатые виды рассчитаны на давление максимум 13—15 атмосфер — это очень высокий показатель. Площадь теплообмена достаточно велика, что позволяет быстро нагреть комнату.
Секционные радиаторы могут иметь довольно необычную конфигурацию
И еще один вид стальных батарей — секционные. Как можно понять из названия, они состоят из секций и могут иметь прямую или изогнутую конфигурацию. Секции имеют разъемные соединения между собой, и это является уязвимым местом этих батарей — они выдерживают давление не более 6 атм. Лучше использовать их для автономного отопления, и нежелательно подвергать нестабильным нагрузкам центрального.
Стальные радиаторы оснащены регуляторами температуры теплоносителя, и управлять ею можно отдельно для каждой комнаты. Сталь быстро нагревается и остывает, поэтому теплоноситель в них должен циркулировать постоянно.
К недостаткам этих батарей можно отнести подверженность стали коррозии, и этот фактор лишний раз говорит в пользу того, что они прослужат долгий срок только в автономной системе, без попадания в теплоноситель воздушных масс. Заполнив систему теплоносителем, не стоит сливать его на долгое время полностью, иначе коррозионные процессы активизируются.
Биметаллические батареи
Самые современные биметаллические радиаторы
Биметаллические радиаторы считаются самыми надежными и эффективными. Их изготавливают из двух разных металлов. Внутренние емкости сделаны из стали, а наружный корпус— из алюминия, он и придает радиаторам элегантность и аккуратность. Сверху сегменты покрыты эмалевой краской.
Стальная емкость надежна и выдерживает высокое давление — до 35—50 атмосфер. Алюминиевый кожух хорошо отдает в помещение тепло, так как алюминий обладает высокой теплоотдачей. Этот вид достаточно долговечен, так как имеет необычную для других видов комбинированную конструкцию.
Плюсом биометрических батарей можно назвать использование небольшого количества теплоносителя — из этого следует, что и нагрев будет происходить гораздо быстрее, и почувствуется ощутимая экономия средств на отоплении помещений.
Такие радиаторы — самый приемлемый и современный вариант на сегодняшний день, как по качеству, так и по дизайну. Но, есть у них и недостаток — высокая цена. Стоит продукция достаточно дорого, но и гарантию на нее дают порядка 20 лет беспроблемной работы.
Внешне биметаллические батареи походят на алюминиевые экземпляры — бросив на них взгляд, невозможно их отличить друг от друга. Но по техническим параметрам биметаллические намного превосходят свои алюминиевые аналоги.
Установка алюминиевых или биметаллических радиаторов своими руками — видео
Итак, если перед вами встал вопрос выбора радиаторов отопления, стоит взвесить все за и против каждого из представленных видов. Стоит учесть следующие факторы:
- в какую систему они будут установлены — автономного или центрального отопления;
- долговечность продукции;
- технические и эксплуатационныехарактеристики;
- надежность;
- финансовые возможности.
Тщательно продумав и сделав выбор, все же, отправляясь за ними в магазин, возьмите с собой знающего специалиста. Он поможет оценить качество и сорт продукции.
