Мелкозаглубленный ленточный фундамент: утепление, расчет и технология

Неравномерные усадки на пучинистом грунте

Пучение грунта – это увеличение его объема при замерзании находящейся в нем воды. Давление на фундамент является неравномерным и может привести к деформации различных типов:

Прогиб и выгиб – подвижка конструкции угрожает целостности кровли.
Сдвиги — одна сторона основания может просесть, а вторая подняться.
Крен – проблема характерна при значительной высоте дома.

Для исключения неравномерной усадки здания перед устройством фундамента часть пучинистого грунта заменяется на непучинистый. В траншею насыпается 20-30 см песка или мелкого щебня. Специалисты советуют не оставлять на зиму ненагруженный фундамент. Под действием пучения он может пойти трещинами и стать непригоден для последующего строительства.

Расчет материалов для уплотняющей подсыпки

Для создания уплотняющей подсыпки используется мелкофракционный щебень и песок. Уплотнение грунта необходимо для того, чтобы уменьшить деформационные и выталкивающие нагрузки, которые почва оказывает на фундамент.

Рис. 1.2: Схема уплотняющей подушки

Совет эксперта! Толщина уплотняющего слоя, в большинстве случаев, составляет 20 см: одна половина из которых — щебень, вторая- песок.

Чтобы рассчитать количество песка и щебня нам необходимо узнать объем каждого слоя и перемножить его на вес 1 м3 материала.

Рассчитываем объем слоев подсыпки (они будут одинаковыми, так как толщина слоев идентична): 56 (длина, аналогичная периметру основания)*0,4 (ш)*0,1 (т) = 2,24 м3.

Вес 1 м3 щебня и песка — данные, которые можно узнать в любом строительном справочнике: 1 м3 песка весит 1440 кг, щебня — 1600 кг. Теперь рассчитываем массу нужных нам материалов:

Масса песка: 2,24*1440 = 3225,6 кг;
Масса щебня: 2,24*1600 = 3584 кг.

Особенности сооружения ленточного фундамента на склоне

Устройство ленточного фундамента на уклоне

Благодаря тому, что на склоне действуют большие силы, которые заставляют грунт оказывать большое давление на фундамент, некоторые останавливают свой выбор на ленточной конструкции.

При сооружении ленточного фундамента на склоне, необходимо придерживаться таких правил:

на склоне, необходимо провести четкую разметку с определением глубины лент, то есть нижние элементы ленты будут иметь большую высоту, чем верхние;
с учетом большого давления грунта в верхней части склона, ленты должны быть изготовлены из качественного бетона, и иметь усиленную армировку;
для лучшего сопротивления грунту, ленты, которые расположены на склоне можно усилить ребрами жесткости, которые будут соединять противоположные стороны фундамента.

Конечно, строительство на склоне представляет из себя сложную процедуру, но если придерживаться определенных правил, то ленточный фундамент получится надежным и долговечным.

Чтобы построить ленточное основание своими руками, необходимо внимательно прочитать данную публикацию, и детально ознакомится с представленной инструкцией. Далее дело техники.

Виды МЗЛФ

Для малоэтажных домов подходит мелкозаглубленный фундамент нескольких типов:

сборно-монолитный ленточного типа (серия 20, глубина 40 см);
сборно-монолитный (серия 60, глубина 80 см);
ленточный монолитный (серия 20, глубина 40 см);
ленточный монолитный (серия 60, глубина 80 см);
усиленный монолитный фундамент для сложных грунтов.

Чем отличается мелкозаглубленный фундамент?

При устройстве обычного ленточного фундамента котлован имеет довольно большую глубину – почва изымается до самой глубокой точки промерзания. А во многих регионах нашей страны глубина промерзания достигает полутора метров и более.

Котлован для мелкозаглубленного обычно не более полуметра. И если на обычных почвах столь малая глубина не позволяет обеспечить максимальную прочность и надежность, то на пучинистой как раз это обеспечивает многолетнюю комфортную эксплуатацию фундамента.

В то же время, мелкозаглубленный фундамент на пучинистом грунте значительно надежнее, чем заглубленный. Поэтому, если вы начинаете строительство частного дома в местности с проблемным грунтом, он станет для вас идеальным решением.

Ленточный мелкозаглубленый фундамент

В пользу данного варианта выступает то, что, не смотря на небольшую глубину заложения, при устройстве такого фундамента вполне возможно устройство подвального помещения.

По технологии различают сборный и монолитный ленточный фундамент.

Сборный

Сборный будет состоять из готовых бетонных блоков, объединенных стяжкой. Этот фундамент хотя и монтируется несколько быстрее, однако уступает по прочности и срокам службы.

Монолитный

Монолитный изготавливается прямо на месте, раствор заливается в подготовленную опалубку. Он прочнее, прослужит дольше, однако и труда потребуется затратить на его возведение своими руками значительно больше.

Очень хорошо показывает себя данный тип фундамента при строительстве каркасных домов.

Особенности материалов

Мелкозаглубленный фундамент может быть выполнен с использованием определенных строительных материалов.

Самым распространенным является ленточный фундамент из железобетона (бетонная смесь + арматура). Также при возведении могут использоваться

бутобетон (бутовый камень), подходит для легких песчаных почв или
кирпич, для почв с минимумом грунтовых вод.

Материал изготовления

Самый простой способ строительства мелкозаглубленного фундамента – залить монолитное основание из бетона. Существуют и другие варианты: такой тип фундамента можно выполнить как из кирпича, так и из бетонных блоков.

Железобетон

Наиболее востребованный и прочный материал для строительства фундамента. Его получают, соединяя бетонную смесь и арматуру. Установка дополнительно металлической сетки по периметру добавляет фундаменту прочность.

Бутобетон

Представляете собой смесь из цементного раствора, песка и крупных камней.

Такой материал подходит только для фундамента, возводимого на легких почвах — песчаных, например, или для укладки на скалистых породах, на гравии.

Кирпич

Довольно редко ленточный фундамент выполняют из кирпича. Эта технология используется исключительно в сухом климате, где выпадает минимум осадков и нет грунтовых вод.

Материалы и технология монтажа фундамента

Технология монтажа МЗЛФ зависит от вида стройматериала, из которого будут впоследствии возведены стены здания, сооружения.

Для дома из керамзитоблоков

Средняя плотность блока из керамзита составляет 300-900 кг/куб. м. Это позволяет использовать для одноэтажного здания из керамзитоблока мелкозаглубленное монолитное ленточное основание.Из-за высокой пористости керамзита фундамент нуждается в хорошей гидроизоляции. Все стены ленты внутри и снаружи по периметру покрывают гидрофобными веществами: минеральной или битумной мастикой, рубероидом или плёнкой.

Горизонтальный гидроизолирующий слой накладывается на песчаную подушку перед процессом заливки бетонной ленты.

Из кирпича

Дома из кирпича имеют свои особенности. Кирпич отлично сопротивляется вертикальным нагрузкам, однако на изгиб и растяжение он слаб. В случае неравномерной усадки фундамента или частичного выпучивания грунта стены пойдут в разлом.

Поэтому мелкозаглубленное ленточное основание выбирают для небольших строений и лишь на плотных грунтах, не склонных к пучению. В остальных ситуациях лучше устраивать цельную бетонную плиту, которая равномерно распределит нагрузку и предотвратит смещение грунта.

Для каркасного

Мелкозаглубленную цельную бетонную армированную ленту в качестве основания можно использовать под каркасные дома с небольшим весом на песчаном, супесчаном и каменистом грунте.

Если участок слишком насыщен влагой, возможность использования такого варианта фундамента рассчитывают специалисты.

Из бревен

Для дома из бревна армированный фундамент в виде ленты мелкого заложения возводят только на грунте из песка, камня или гравия.

Согласно строительным нормативам, глубина закладки фундамента для регионов средней полосы на непучинистом грунте составит не менее 0,6-0,8 м, на пучинистых — до полутора метров. Поэтому МЗЛФ выбирать для тяжёлых бревенчатых домов опасно.

Для газобетонного

Газобетон отличается высокой теплосберегающей способностью при низком весе. Стены из этого стройматериала могут быть в два раза тоньше, чем кирпичные при одинаковом теплосберегающим эффекте.

Поэтому для одноэтажного строения, который возводится на нормальных непучинистых и слабопучинистых грунтах, есть смысл сделать основание из МЗЛФ, чтобы сэкономить на фундаменте.

Ширина основания должна быть не меньше 0,3 м. Когда грунт пучинистый, под фундаментом его меняют на крупнофракционный песок и хорошо утрамбовывают.

Что еще нужно знать о ленточном фундаменте для дома из газобетона читайте тут.

Разновидности оснований мелкого заложения

Основание мелкого заложения различают разных типов. Обычно их используют как фундамент для дома из бруса, под баню,каркасный дом, постройки с кирпичными стенами или из керамзитоблоков. То есть, в основном для строительства лёгких зданий. Малозаглубленный базис отличается по своему устройству. Приведём краткие характеристики каждого из видов:

Монолитные ростверки. Принцип устройства аналогичен монолитному ленточному основанию, при одном отличии,фундамент не заглубляют, а обустраивают на поверхности земли. Его габариты составляют: 200×300 мм, 300×400 мм, 400×500 мм. Это отличный фундамент для сруба, под каркасные строения, при устройстве беседок, бань, хозяйственных построек, гаражей. Такой ростверк обязательно устраивается при закладке оснований на сваях или столбах;
ленточные сборные монолитные конструкции. Это мелкозаглубленные фундаменты, глубиной заложения не более 40 см. Ростверк над уровнем земли обычно имеет высоту 20 см. Следует отметить, что глубиной заложения можно варьировать. Это надёжный фундамент для дома из пеноблоков, хорошо на них устраивать кирпичные строения. Если планируется двухэтажный кирпичный дом, то глубину можно увеличить. Причём не следует злоупотреблять шириной кирпичной кладки;
МЗЛФ из блоков ФБС. Это специальные фундаментные блоки, которые предназначены для обустройства базисов. Блоки имеют разную маркировку. Незаглублённые фундаменты обеспечивается блочными конструкциями высотой 40 см. На фундаментных блоках обустроены специальные замки П-образного вида, которые повышают жёсткость конструкции. Фундамент из блоков надёжен, подойдёт для более тяжёлых строений. На такую ленту можно продолжать укладывать стеновые блоки или возводить стены из керамзитоблока.
монолитные плиты мелкого заложения. Этот вариант отлично подходит для пучинистых грунтов. К примеру, ленточный фундамент на глине менее устойчив, чем плитный. Плита – хорошее решение при строительстве коттеджей из кирпича. К тому же, такого типа конструкцию можно осуществлять посредством монолитной плитой перекрытия. После того как на подготовленный участок заложен перекрытиями, для того чтобы получить монолитную плиту поверхность заливают бетоном.

Какие достоинства и недостатки имеет мелкозаглубленный ленточный фундамент?

Схема устройства мелкозаглубленного ленточного фундамента.

К достоинствам сборного фундамента относятся:

качество железобетонного изделия. В заводских условиях блоки обеспечиваются идеальным каркасом. В отличие от ручной вязки, армированные прутья не будут рваться и скашиваться, деформируя каркас. Помимо этого блоки пропаривают в камере, благодаря чему изделия набирают максимальную прочность;
возможность сразу приступить к возведению стен. В отличие от монолитного фундамента, который делается на протяжении длительного промежутка времени, сборное основание позволяет прежде, чем приступать к возведению дома, сразу начать строительные работы и закончить постройку в короткие сроки.

Если для строительства выбран сборный фундамент, то следует знать небольшие нюансы работы:

железобетонные блоки следует укладывать рядами;
укладывать блоки следует строго перпендикулярно;
все стыки поперечных и продольных швов должны совпадать.

Ширина шва между блоками равна 1-1,5 см. Зазор следует залить жестким раствором

При замесе бетонного раствора надо осторожно обращаться с водой. Лучше всего цементный раствор делать перед работой, тщательно его размешивая

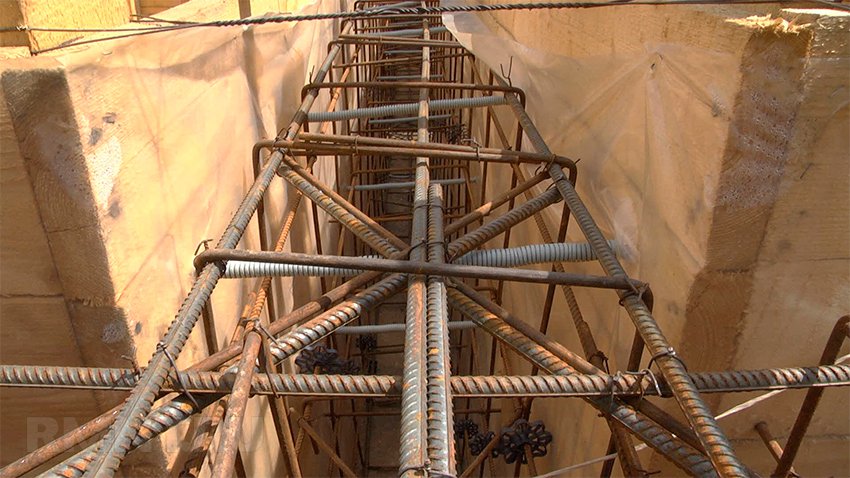

Армирование и анкеровка

Для МЗЛФ общее содержание стальной арматуры без предварительного напряжения устанавливается не меньше 0,1%, более реальный показатель в 0,17–0,2% обеспечит должное армирование без избыточной прочности, но с существенным запасом надёжности.

Минимальное значение защитного слоя для подземной части фундамента составляет 60 мм, максимальное — не более половины ширины ленты. Рабочая арматура выполняется стержнями с периодическим профилем такого диаметра, чтобы общее сечение арматуры можно было разделить на 4 стержня для верхней и нижней линии армирования.

Если в МЗЛФ расстояние между линиями армирования по вертикали превышает 450 мм, добавляют ещё один ряд со стержнями, толщина которых составляет не менее 60% от толщины основных линий.

Конструктивная арматура выполняется хомутами или проволокой для вязки с шагом в 2–2,5 значения средней ширины фундамента. Диаметр прутьев, используемых для изготовления конструктивной арматуры, не должен быть меньше 50% диаметра рабочей арматуры.

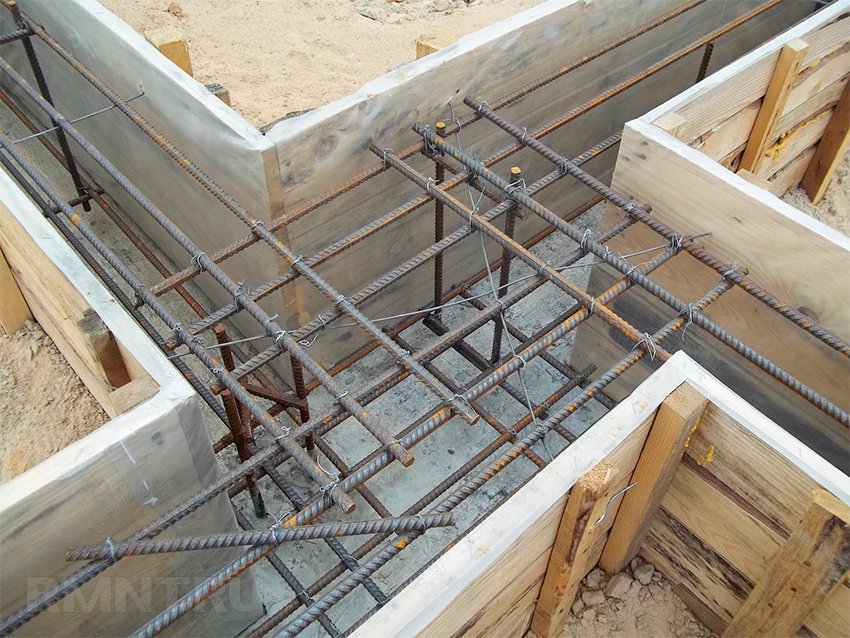

Помимо этого армирование МЗЛФ сопровождается рядом анкеровок. На поворотах и Т-образных примыканиях ленты каждый ряд арматуры в пересекающихся направлениях должен связываться гнутыми закладными того же сечения, перехлёст которых с основным армированием определяется как 25 номинальных диаметров арматуры. Может требоваться анкеровка закладными шпильками для связи с основанием каркаса или кладки стен.

Обустройство утепления и гидроизоляции

МЗФЛ фундамент рекомендуется утеплять на этапе возведения. Так будут защищены полы и перекрытие от влаги и низких температур. Теплоизоляцию различают как внутреннюю и наружную. Это зависит от расположения стенок ленты относительно улицы. Если подпольное пространство планируется использовать как погреб, то здесь также обязательно устройство изоляции.

Из материалов чаще используют водонепроницаемые плиты пеноплекса с длительным сроком эксплуатации. Вспененный пенополистирол стоит дешевле, но толще и меньше служит. Пенополиуретан дороже, что окупается долговечностью, тонкослойностью и высокими техническими показателями.

Монтаж проводится в 3 шага:

Сначала приклеиваются плиты с дополнительной фиксацией дюбелями «парашютами».
Далее закрепляется армирующая сетка.
В завершение стены покрывают штукатуркой.

Другой вариант предполагает установку обрешетки и монтаж обшивочных материалов.

Технология производства работ своими руками

При утеплении конструкций своими силами работы начинаются с подготовки площадки и поверхностей. На этом этапе основания очищаются от грунта, мусора, неровностей и жировых пятен, внимательно осматриваются и при необходимости укрепляются. Большинство современных утеплителей монтируются на стенки основания после монтажа гидрозащитного слоя.

Ленточный

Схема утепления лент зависит от многих факторов – от глубины заложения до ожидаемых нагрузок. При отсутствии возможности заливки монолитного ленточного фундамента в теплую опалубку (оптимальное, но не всегда экономически выгодное решение) лента утепляется:

Снизу у мелкозаглубленного фундамента с целью защиты от сезонного пучения грунта.
Снаружи, ниже глубины промерзания.
По периметру (при необходимости отвода влаги и защиты конструкций от температурных перепадов).
Изнутри, включая полы.

Лучшими теплоизоляторами признаны напыляемый ППУ, плиты ЭППС, PIR и RUR. Утепление выполняется после окончательного высыхания бетона, заложения отверстий для вентилирования или коммуникаций и монтажа гидроизоляции.

Сборные ленты в домах с подвалами, наоборот, по возможности утепляются Пеноплексом или аналогичными высокоплотными марками ЭППС. Также для сборных лент считается подходящей технология скользяще-сминаемой теплоизоляции с:

Закреплением более плотных плит пенополистирола по всей поверхности ленты.
Закрытием их толстой п/э пленкой на цокольном участке.
Установкой наружного вертикального слоя плит пенопласта, без механического или клеевого крепления, с придавливанием утеплителя грунтом.

На видео представлена технология утепления ленточного фундамента с помощью ЭППС Технониколь:

Столбчатый

Теплоизоляция таких конструкций выполняется в комплексе, включая:

Утепление грунта на участках примыкания к подошвам опор и заглубляемых частей.
Утепление поверхностей опор сборных конструкций.
Изоляцию пространства под домом.
Заложение теплой отмостки по периметру дома.

Утепление пространства между опорами включает заложение бокового защитного экрана и теплоизоляцию полов по грунту или по лагам.

Порядок действий зависит от типа опор:

При проведении работ своими силами и достаточно глубоком (1,2-1,3 м) заложении столбцов оптимальной признана технология несъемной опалубки или полное утепление поверхностей. В этом случае дно выкопанной ямы закрывается слоем песка, рубероидом и куском ЭППС толщиной от 8 см и более. После этого выполняется установка опалубки, застилаемой изнутри теми же плитами, вязка армокаркаса и заливка раствора.
Сборные и трубчатые конструкции утепляются снизу, по бокам (путем засыпки по бокам 5-7 см керамзита) и сверху, с укладкой утеплителя вокруг опор.
При глубине заложение опор выше уровня промерзания и достаточной сухом и устойчивом грунте изоляции подлежат лишь подошвы столбцов и пространство под полом. Схема крепления плит зависит от способа обустройства полов, но внешнюю стенку цоколя в любом случае утепляют.

Смотрите на видео, как утеплить столбчатый фундамент, который выдавило грунтом:

Плитный

На практике это означает заложение утеплителя под всей подошвой плиты (самое распространенное решение) и при необходимости – по бокам. При неблагоприятных условиях утеплению также подлежит периметр вокруг плиты и выступающая верхняя часть.

Работы выполняются до заливки или укладки плиты:

Выполняется трамбовка основания котлована, песчаной (от 10 см) и гравийной (от 5см) подушки, установка опалубки. Слои из разных материалов по возможности разделяются геотекстилем.
Основание заливается слоем 5-7 см слоем бетонной подготовки (этап пропускается на устойчивых грунтах).
Котлован застилается рулонной гидроизоляцией, с заходом на стенки плиты.
Дно закрывается сплошным слоем уплотненного полистирола с Г-образными кромками. В нужных местах закладываются трубы для подвода коммуникаций. Плиты глубокого заложения утепляются по бокам.
Утеплители застилается п/э пленкой с нахлестом и проклейкой стыков, с последующим заливкой бетона.

При монтаже утеплителя сверху плиты (частный случай, допустимый при заложении МЗФ на сухих грунтах) технология совпадает с изоляцией полов по грунту. При такой схеме основание выравнивается, закрывается плитами утеплителя (без клея и крепежей) в шахматном порядке и укрепляется сухой (2 слоя листовых материалов общей толщиной в 20 мм) или наливной стяжкой (армируемой, с толщиной от 40 мм).

На видео показано, как правильно утеплять плиту фундамента:

Выбор типа фундамента на глине

Выбор вида фундамента на глине зависит как от глубины промерзания, так и от высоты прохождения подземных вод.

Мелкозаглубленный ленточный фундамент на глине

Если УГВ намного ниже глубины промерзания, то возможен выбор для небольшого строения МЗЛФ – мелкозаглубленной монолитной ленты. При этом есть несколько особенностей:

Сечение ленты нужно принять в виде трапеции, опирающейся на широкое основание, или сделать Т-образное уширение подошвы ленты. Эти меры приведут к увеличению площади подошвы фундамента, и как следствие – к снижению удельного усилия на фундамент от грунта.

Под фундамент необходима подушка – не менее 40 см крупного песка, уплотненного послойно, слоями до 10 см. подушка может быть выполнена из щебня или пескогравийной смеси. Главное – это основание будет дренирующим, то есть отведет от фундамента воду. Еще одна функция подушки – она является амортизатором.

Наружная вертикальная гидроизоляция фундамента обязательна, и выполнять ее нужно, используя рулонные гидроизоляционные материалы высокой прочности. Создав скользящую поверхность, гидроизоляция ослабит сцепление мерзлого грунта с фундаментными стенами, не позволит глине налипать на фундамент. В результате увеличившая свой объем замерзшая глина будет сдвигаться своей массой отдельно от стены фундамента, не вызывая его сдвиг, поднятие и разрушение. Утеплить фундамент – также мера рациональная. Конечно, если строится подвал с отоплением, утепление делают в любом случае.

Отмостка вокруг постройки, имеющая в составе «пирога» утепляющий слой, значительно снижает действие сил морозного пучения на фундамент.

Монолитная плавающая плита на глине

Второй случай — когда грунтовые воды проходят близко к поверхности, сложнее. В этом случае возможен выбор основания в виде армированной монолитной плавающей плиты.

Этот фундамент снимет проблему влияния пучений и сезонных подвижек на здание, так как по своей конструкции рассчитан не на борьбу с грунтом основания, а на движение вместе с ним, как лодка по поверхности воды. Поэтому данное основание и называют «плавающим». Один серьезный минус – этот фундамент самый затратный.

Свайный фундамент с уширением на глине

Другой возможный вид фундамента – свайный с уширением. Буронабивные сваи заглубляют на значительную глубину, ниже промерзания грунта, и кроме того, выполняют их не постоянного сечения, а с «пяткой». Уширение на конце сваи не позволяет силам морозного пучения вытолкнуть ее из-под земли. Одна из технологий устройства свай с уширением – технология ТИСЭ применяется многими частными строителями.

Свайно-винтовой фундамент также заслужил уважение частных строителей. Технология устройства надежного основания при сравнительно небольших материальных затратах и времени становится все более популярной. Сваи, изготовленные из стальных бесшовных труб с определенной толщиной стенки, прошедшие антикоррозионную обработку и внутри, и снаружи трубы, имеют винтовые лопасти на концах. Эти лопасти позволяют не только забурить сваю в грунт, даже мерзлый, но и выполняют задачу уширения основания сваи. Внутренние полости винтовых свай для предотвращения коррозии металла заполняют бетоном.

Одной из эффективных мер борьбы с пучением остается водоотвод и водопонижение на участке – то есть устройство дренажной системы.

Расчет незаглубленного ленточного фундамента

Цель расчета НЗЛФ — определение нагрузки, которая действует на фундамент выбранной ширины и высоты. Выдержат ли грунты нагрузку, которая будет оказываться на фундамент? Для расчета можно использовать специальные программы или простой алгоритм:

Определение веса сооружения. Для расчета суммарного веса дома или хозпостройки необходимо сложить вес всех стройматериалов. Далее необходимо рассчитать, сколько весит 1м2 стены: для этого суммарный вес сооружения следует разделить на площадь всех стен.
Расчет снеговой нагрузки. Снеговая нагрузка зависит от региона (определяется по карте) и угла наклона кровли. Если угол наклона крыши менее 25 градусов, то берется точное значение по карте. Если наклон крыши более 60 градусов, то нагрузка от снега не учитывается.
Определение ширины НЗФЛ. Минимальная ширина фундаментной ленты не должна быть менее 25 см. Оптимальный вариант: ширина ленты равна ширине стены плюс/минус 5-10 см. Например, при строительстве сруба из профилированного бруса 200х200 мм ширина фундамента будет составлять 25 см. Для дома из блоков газобетона толщина стены, как правило, составляет 45 см, значит, ширина фундаментной ленты принимается равной 40-50 см (40 — для одноэтажного сооружения, 50 — для двухэтажного).
Определение высоты фундамента. Минимальная высота ленточного основания составляет: уровень снега + 10 см. Максимальная высота = ширина ленты х 2. Например, основание под дом из газобетона имеет ширину 50 см, тогда максимальная высота НЗЛФ будет составлять 1 м. Несмотря на то, что фундамент является незаглубленным, 10% его высоты будет находиться ниже нулевой отметки. Это происходит из-за естественной усадки.
Расчет нагрузки на НЗЛФ. Зная все вышеперечисленные параметры, определяем нагрузку, которую будет оказывать сооружение на ленточное основание. Для этого суммируем вес сооружения (пункт 1) и снеговую нагрузку (пункт 2) и делим полученную сумму на площадь фундамента. Площадь определяется как длина умноженная на ширину (пункт 3). Полученное значение показывает удельную нагрузку на 1 см2 фундамента.
Определение несущей способности грунта. Для этого необходимо произвести визуальную оценку почвы на участке, и определить к каким типам грунта она относится. Несущую способность определяем по таблице.

Условия для расчета конструкции фундамента

Для того, чтобы выполнить расчет МЗЛФ и определить глубину заложения и ширину ленты, следует обязательно учитывать:

тип грунтов до глубины расчетной точки промерзания;
уровень грунтовых вод;
глубину промерзания;
распределение весовой нагрузки на фундамент;
перепады высот на участке застройки;
расчетную глубину заложения, которая равна расстоянию от нижней точки основания до нулевой отметки здания.

Глубина возможного промерзания грунта может быть определена по СНиП 23-01-99* «Строительная климатология».

Воздействующая на фундамент весовая нагрузка складывается из постоянной и переменной составляющей. К переменной относят снеговую и ветровую нагрузку, вес инженерного оборудования, мебели, сантехники и т.п. Для определения постоянной весовой составляющей учитывают высоту здания, используемые материалы, конструкцию кровли и перекрытий, другие конструктивные особенности.

Для быстрого исполнения расчетной части рекомендуется использовать онлайн калькулятор МЗЛФ.

Плюсы и минусы

МЗЛФ удачно совмещает преимущества заглубленных и незаглубленных оснований и имеет следующие достоинства:

высокая прочность и надёжность при соблюдении технологии монтажа;
упрощенные земляные работы, которые можно выполнить без экскаватора;
уменьшенное количество стройматериалов;
сниженные трудозатраты на приготовление бетонного раствора.

Присутствует и ряд недостатков:

существенные ограничения по весу и этажности дома.
необходимость устройства на пучинистом участке сложной системы дренажа;
бетонные работы можно выполнять только при устойчивых температурных условиях более +10℃;
возведение МЗЛФ выполняют на ровной площадке или с уклоном, который не превышает 5⁰.

Прежде чем приступать к возведению ленточного фундамента мелкого заглубления, необходимо произвести геологическое обследование участка на предмет возможности выбора такого вида основания для дома.

Расчет МЗЛФ на пучинистых грунтах

При строительстве дома на пучинистых грунтах производятся более сложные расчеты, цель которых — определение деформации пучения. Сделать такой расчет самостоятельно достаточно сложно, поэтому необходимо доверить его профессиональным проектировщикам или воспользоваться готовой таблицей:

Наименование и степень пучинистости грунтов	Число этажей здания	Ширина поошвы фундамента b, м	Толщина подушки t, м	Вариант конструкции фундамента	Вариант армирования
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — среднепусинистые	1	0,3 / 0,2	0,6/0,7	г.	3
2	0,3 / 0,2	0,5 / 0,6	г.	3
3	0,3 / 0,2	0,4 / 0,5	г.	3
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — сильнопучинистые	1	0,3 / 0,2	0,7 / 0,8	г.	4
2	0,3 / 0,2	0,6 / 0,7	г.	4
3	0,3 / 0,2	0,5 / 0,6	г.	4

В графе 2 «Ширина подошвы» и графе 3 «Толщина подушки» через знак / указываются значения для отапливаемых и не отапливаемых помещений. В графе «Вариант армирования» указано минимальное количество арматурных стержней, которые должны быть использованы для армирования монолитной ленты.

Недостатки

В данном случае следует уделить больше внимания устройству отмостки вокруг здания

Из недостатков можно назвать только один: недостаточную прочность для построек на пучинистых грунтах. Как уже отмечалось выше, чтобы решить эту проблему, следует уделить больше внимания устройству отмостки вокруг здания. При необходимости можно провести дренажную систему под основанием фундамента, то есть проложить перед началом работ трубы с большим сечением и засыпать их песчано-щебневой смесью.

Еще один важный момент! Укладка мелкозаглубленного фундамента должна проводиться только на прогретом грунте и не требует усадки. Более того, здание на таком основании нужно возводить в течение короткого срока времени, не более 3-5 месяцев.

Теперь вы все знаете о том, как правильно происходит процесс заложения основы под небольшие строения, и можете приступать к работе!

Расчет мелкозаглубленного ленточного фундамента

1. Глубина обуславливается близостью грунтовых вод и глубиной промерзания.

2. Высота над поверхностью грунта = 4х ширину.

Полезно знать. Высота над землей меньше или равна глубине.

3. Ширина определяется по формуле:

Где, D – ширина подошвы фундамента; q – расчетная нагрузка на фундамент, т/м; R – расчетное сопротивление грунта, т/м.кв. Этот показатель, для глубины заложения в 300 мм, приведен в таблице.

Формула толщина подушки4. Толщина подушки определяется из условий прочности грунта местности.

Для сильно пучинистых грунтов применяется формула:

Формула для сильно пучинистых грунтовГде, tn – толщина подушки; А, С, W – коэффициенты; А и С – определяются по таблицам ниже. А W = 0,1 или 0,06 м.кв./т для отапливаемых и не отапливаемых сооружений.

Над чертой – для МЗЛФ глубиной заложения 300 мм, под чертой – для незаглубленных фундаментов.

Совет. Сделайте расчет МЗЛФ по обеим формулам и отдайте предпочтение большему значению.

Стоимость мелкозаглубленного ленточного фундамента

Варьируется в пределах 4-6 тыс. руб. за погонный метр. Цена зависит от ширины, высоты, количества перемычек и размеров, например, стоимость возведения фундамента дома 6х6 обойдется в 70-80.000 руб., а 10х10 = 120-150.000 руб.

Расчет материалов для армирования основания

Любое ленточное основание требует обязательного укрепления армокаркасом из двух горизонтальных поясов, которые соединяются вертикальными перемычками. Для создания горизонтального контура каркаса требуется горячекатаная арматура А3 (12 мм. в диаметре), и арматура А1 (8 мм). для перемычек. Соединение каркаса выполняется вязальной проволокой.

На основании общей продолжительности ленты фундамента можно рассчитать длину требуемой арматуры А3:

54*4 (количество контуров каркаса) = 216 м;

В добавок нам потребуется дополнительные 10 м. арматуры для укрепления углов каркаса. Совокупная длина прутьев А3 — 226 метров.

Рис. 1.4: Армирование мелкозаглубленного ленточного фундамента Теперь определяем количество арматуры А1 для перемычек. Учитывая, что каркас должен быть утоплен вглубь фундамента на десять сантиметров, а высота нашего основания составляет 60 см, высота вертикальной перемычки будет равняться 40 см.

Совет эксперта! в мелкозаглубленных ленточных фундаментах шаг перемычек армокаркаса должен составлять 20 см.

Рассчитываем общее количество вертикальных прутьев: (54/0,2)*2 = 540 шт;
Что позволяет определить требуемую длину арматуры: 540*0,4= 216 м.

На одно соединение каркаса уходит примерно 20 см. проволоки. Исходя из общего количества перемычек (540 шт) рассчитываем количество соединений и длину вязальной проволоки:

540*2 = 1080 соединений;
1080*0,2 = 216 м. проволоки для вязки.

Виды ленточных фундаментов.

Давайте для начала мы с вами рассмотрим, какие же виды ленточных фундаментов существуют. Знание этой информации поможет в выборе вашей будущей основы для дома. От правильного выбора ленточного фундамента для дома зависит не только конечная стоимость постройки, но и подчас безопасность жильцов. Ведь неправильный выбор вида фундамента может иметь плачевные последствия. Вплоть до разрушения всей конструкции дома. Итак, приступим.

Мелкозаглубленный ленточный фундамент.

Как видно из самого названия, мелкозаглубленный ленточный фундамент под дом отличается от заглубленного глубиной залегания. У вас может возникнуть вопрос, а какая именно глубина ленточного фундамента должна быть, чтоб он считался мелкозаглубленным? Отвечаем: эта величина должна быть меньше глубины промерзания грунта в вашей местности. Отсюда вытекают и особенности, связанные с таким типом фундамента.

Раз грунт под таким фундаментом может промерзнуть, то это обстоятельство необходимо учитывать при проектировании. Замерзающий грунт расширяется, а значит, будет выталкивать фундамент и все что на нем построено вверх. И не всегда равномерно. От этого возможны различные перекосы здания, неравномерная нагрузка на основание может разорвать фундамент. Чтобы этого не произошло, у мелкозаглубленного фундамента должно быть достаточное армирование, рассчитываемое строительными калькуляторами на нашем сайте. Найти их вы можете в верхнем меню.

В каких же случаях чаще всего выбирают именно мелкозаглубленный фундамент под дом?

Когда под домом не пучинистый грунт (камень, песок и т.д.).
Когда уровень грунтовых вод достаточно низок.
Когда вокруг дома делается водоотводный дренаж.
Когда делается утепленная отмостка вокруг здания.
Когда возводимое строение достаточно легкое и подвижное (к примеру каркасный дом, баня из бруса, теплица).

Если вы решите выбрать такой вид фундамента под свою постройку, постарайтесь избежать ошибок при его планировке, учтя все вышеперечисленные обстоятельства. Ведь мелкозаглубленный ленточный фундамент обладает несомненным плюсом: он достаточно прочен и относительно дёшев.

Свайно ленточный фундамент.

На самом деле, такой вид фундамента не является ленточным. Правильное название свайно-ленточного фундамента это свайно-ростверковый фундамент. И именно в таком виде: сваи плюс ростверк, его и надо делать. Но наши некоторые умельцы, делают так как им проще. Заливают сваи и ленту фундамента прямо по земле или неглубоко ее заглубив. В результате зимой, эту ленту и сваи выпирает из земли. В пустоты под сваями попадает грунт и весной, когда земля возвратит фундамент на место, он будет перекошен или треснет. Мы не рекомендуем вам делать свайно-ростверковый фундамент таким образом. Между ростверком и грунтом обязательно должен быть достаточный промежуток на расширение земли от морозного пучения.

Заглубленный ленточный фундамент.

Ну и наконец, самый часто заливаемый вид фундамента – заглубленный. Его глубина заложения должна быть больше точки промерзания грунта. Выполняется либо в виде монолитной железобетонной ленты, либо делается из ФБС бетонных блоков, которые ставятся на бетонную армированную подушку. Поверх кладки из таких блоков выполняется армопояс, для скрепления фундамента в единое целое.

Устройство мелкозаглубленного ленточного фундамента
