Советы и рекомендации
Рассмотрим основные советы при установке односкатной крыши:
При проектировании зданий следует смотреть на то, чтобы нижняя часть конструкции была расположена из подветренной стороны.
Необходимо использовать стропила, которые соответствуют балкам, должен получится прямоугольный треугольник из балок.
В качестве опоры для обрешетки используется стропильная нога.
Для хорошей укладки используют твердую и ровную поверхность. Оптимальный угол – 25 градусов.
Обязательно проводится расчет односкатной крыши
Данный этап проектирования здания следует доверить специалистам, поскольку важно контролировать правильность замеров. При этом учитываются параметры ската, высоту и длину стропильных ног, которые устанавливаются на расстоянии 0,6-1 м.л.
Итак, подведем итоги. Конструкция односкатной крыши простая в исполнении. Она имеет много плюсов: во-первых, она стоит недорого, выглядит оригинально, обустройство такой конструкции будет стоить недорого. После возведения такой крыши возможно перестроить одноэтажный дом в двухэтажный. Материалы расходуются минимально. Односкатные крыши простые и функциональные, единственное – возникают сложности при уборке мусора сверху конструкции. Большинство односкатных крыш выдерживают сильные нагрузки, высокие температурные режимы.
В строительстве односкатной крыши наиболее привлекает возведение конструкции в кратчайшие сроки, а также низкая стоимость. В качестве материалов используются профнастил, металлочерепица, керамика и другие. Можно обустроить гараж, беседку с такой крышей.
Проекты домов с такой крышей разрабатываются на дому, могут быть спроектированы группой инженеров. Учитывайте особенности конструкции, соблюдайте технологию постройки.
Виды крыш
В настоящее время для жилых домов и хозяйственных построек используется около десяти различных видов крыш. Некоторые из них более привычны для нас, другие встречаются очень редко. Основными вариантами конструкций являются.
Скатные крыши, изготавливаемые с использованием прямых стропильных систем:
- односкатные;
- двухскатные;
- четырехскатные – вальмовые и полувальмовые (с коньком) и шатровые (без конька);
- многощипцовые:
- конические.
Скатные крыши с криволинейными стропилами:
- полукруглые;
- полусферические.
Практически все виды крыш имеют в своей основе специальные детали, обеспечивающие кровле необходимую прочность и придающие ей желаемую форму. Речь идет о стропилах.
Монтируем стропильную систему – cобираем фермы
Определившись с количеством и размерами стропил можно приступить к сборке своими руками стропильной системы кровли. Как правило, стараются устанавливать собранные предварительно фермы. Изготавливать их можно как на чердачном перекрытии дома, так и на земле и поднимать уже готовыми.
В любом случае значительно облегчить работу помогут несколько шаблонов.
Первый из них – стропило необходимой длины с запиленными под необходимым углом торцами. При необходимости кромки могут быть обрезаны не по прямой линии, а с уступами, облегчающими монтаж деталей. Например, если стропила опираются на брус, крепление можно осуществлять стальными уголками, перфорированной стальной лентой или гвоздями. Во всех случаях фигурный пропил увеличит качество монтажа.
Второй шаблон – лист фанеры с прибитыми под необходимым углом упорами, в которые вкладываются верхние торцы стропил и соединяются ригелями – поперечными досками сечением 50х150, обеспечивающими необходимую жесткость стропильных пар. Если позволяет свободная площадь, в качестве шаблона можно использовать одну собранную своими руками ферму.
Конструкция
Односкатная крыша имеет две точки опоры, разница высот задает уклон скатов. Итак, конструкция состоит из таких элементов:
- Стропильной системы – совокупность опорных элементов, которые используются для фиксации скатов кровли.
- Фронтонов – участки, которые ограниченные скатами и карнизом.
- Свеса – выступающая часть стропильной ноги, которая защищает от промокания конструкции в дождливую погоду.
- Кровельного материала с финишным покрытием, который защищает от атмосферных осадков.
- Утеплителя – используется для термоизоляции крыши.
Мауэрлат – крепкий брус, который является основанием крыши. С помощью него нагрузка распределяется равномерно.
Стропильные ноги – прочные и ровные бруски, из которых формируются скаты.
Обрешетка – сплошное или решетчастое основание, на которое настилается кровельный материал.
Чтобы правильно выполнить установку, следует знать обо всех особенностях конструкции.
Способы закрепления на стену
Правильное крепление мауэрлата к стенам обеспечит надежную работу.
Точки крепления в зависимости от типа основания выполняются четырьмя способами.
Проволочное крепление. Способ для кирпичных домов. Скрутку проволоки диаметром 4 – 6 миллиметров заранее укладывают в кладку на расстоянии 5 – 6 рядов от верха. После застывания кладочного раствора проволоку продевают через брус. Концы проволоки скручиваются или обматываются вокруг мауэрлата. Шаг для такого крепления не менее 60 – 70 сантиметров;
Крепление анкерными болтами. Анкеры предварительно закладываются в железобетонный пояс, выполненный по краю стены. Этот метод подходит для относительно мягких стен из бетонных блоков. Ремень позволяет еще эффективнее распределять сосредоточенную нагрузку с крыши. Закрепите анкерами с шагом не меньше шага стропил
Важно продумать место укладки так, чтобы она приходилась на отверстия между стропильными ногами. Мауэрлат устанавливается на анкер и притягивается к стене
Этот метод обеспечивает максимально жесткое соединение, но имеет самую высокую стоимость;
Крепится шпильками. Это крепление подходит для небольших каменных построек. Г-образные шпильки закладываются в кладку загнутым концом вниз. Глубина укладки принимается не менее 45 сантиметров. Длину шпильки следует выбирать такой, чтобы она проходила через мауэрлат и позволяла крепление гайками. Сечение штифта 12 — 16 миллиметров. Гидроизоляционный слой между стеной и мауэрлатом также пробивает шпильками. При этом способе верхние слои кладки армируются дополнительной армирующей сеткой;
Крепится скобами. На 2 – 3 ряд ниже края стены в кладку монтируются деревянные стержни. Кронштейны крепятся снизу к этим брускам, а сверху к мауэрлату. Этот метод не нарушает гидроизоляционный слой.
Если мауэрлат установить непосредственно на кирпичную кладку или на газобетонные блоки, возникнет точечная нагрузка. В результате стена может рухнуть. Армопояс – решение этой проблемы.
Устройство стропил
Стропильная система – каркас или скелет кровли односкатной крыши и не только. Расположение стропил определяет прочность и устойчивость крыши, а также придает дополнительную жесткость кровле, не давая прогнуться под весом осадков. Задача стропильной системы – распределение нагрузки на опоры посредством стоек и прогонов. Расчет конструкции крыши при составлении проекта предполагает наличие запаса прочности для района строительства и условий эксплуатации. Проектирование крыши должно учитывать:
- толщину внешних, внутренних стен;
- длину, ширину здания;
- толщину перекрытий чердака;
- размер пролетов стропильной системы;
- особенности экстерьера здания;
- особенности материалов для обустройства крыши.
Простая стропильная система состоит из:
- опоры, основания;
- стоек, формирующих каркас;
- «ног» – верхней части стропил;
- обрешетки – подложки для пароизоляции, гидроизоляции, кровельного материала.
В качестве материала стропильной системы односкатных и многоскатных крыш предпочтительна древесина хвойных пород. В капитальных сооружениях используются металл, железобетон. Толщина брусьев системы определяет ее прочностные характеристики и долговечность. Оптимальная толщина доски – 50 мм, ширина – 150 мм. Обрешетка изготавливается из бруска размером 50*50 мм.
Кирпичные постройки предполагаю монтаж стропил с опорой на мауэрлат – конструкцию, монтируемую на опорных стенах. Мауэрлат изготавливают из цельного бруса размером сечения 150*150 мм. Допускается составной мауэрлат из отрезков бруса длиной менее 1 м. Соединение отрезков исполняется по схеме «шип-паз».
Существуют стропильные системы, не предполагающие дополнительных опор. Подобные конструкции используются при длине пролета не более 4,5 м. Стропила в таком случае опираются на обе стены, угол задается разницей в перепаде высоты стен.
Пролеты длиной более 4,5 м нуждаются в дополнительных опорах. Таковыми являются стойки и подкосы. Задача опор – перенаправление нагрузки системы на ее опорные части – стены, перегородки, колонны.
Подкосы используются при больших (от 25 градусов) углах наклона крыши. При такой величине угла повышается парусность и, следовательно, снижается устойчивость к воздействию сильного ветра. Подкос устанавливается под углом 45 градусов к стойке. Усилить конструкцию можно путем обустройства прогонов-перекладин, связывающих «ноги» стропил. Использование подкосов и прогонов повышает общую надежность и долговечность конструкции, снижает нагрузку с основной поверхности крыши, передавая несущим стенам.
Плюсы и минусы конструкции
Односкатная крыша является популярной. Главным образом такую конструкцию используют на гаражах или подсобных строениях, но и для жилых домов она вполне подходит. Популярности односкатной кровле придают ее преимущества, а именно:
- экономия материалов. Стропильная система односкатной крыши не потребует от вас значительных затрат. Все используемые элементы небольшие, а значит и материала требуют меньше;
- основой любой стропильной системы является треугольник. Именно эта геометрическая фигура считается самой надежной. В случае односкатной крыши треугольник будет прямоугольный, что еще больше повышает прочность всей конструкции;
- схема данной стропильной системы довольно простая. С ее составлением может справиться даже непрофессионал. К тому же такая «простота» значительно облегчает монтаж;
- возвести стропильную систему и все остальные элементы односкатной кровли можно за очень короткое время. А это значит, что и сам дом будет готов к проживанию быстрее.
Простота и дешевизна – вот основные критерии, которые делают односкатную крышу достаточно популярной среди частных застройщиков. Но и у такой конструкции есть свои недостатки. К ним специалисты относят следующее:
- односкатная кровля не подразумевает наличие чердачной комнаты;
- исходя из первого недостатка, могут возникнуть проблемы с утеплением кровли. Хотя этот минус легко решается с использованием современных термоизоляционных материалов;
- односкатная крыша делается с небольшим уклоном. Из-за этого есть сложности с выбором кровельного материала, не любой из них можно монтировать на такой конструкции. Кроме того, небольшой уклон препятствует сходу снега, что существенно увеличивает нагрузку на стропильную систему.
Ну и не стоит забывать про внешний вид. Односкатная кровля слишком «простая». Такая ее особенность многим владельцам частных домов не по душе. Но это, как говориться, дело вкуса.
Как уложить своими руками
Перед сборкой стропильной системы односкатной крыши из деревянных элементов своими руками, необходимо обработать деревянные поверхности шкуркой, просушить брус, доски. Для увеличения длительности службы, стоит пропитать древесину антисептиками и составами для придания огнестойкости.
Установка фермы осуществляется путем крепления одного конца стропил на краю стены, другой конец крепится на балку. При необходимости ноги соединяются прогонами, монтируются дополнительные точки опоры – откосы. Ноги должны лежать в одно плоскости, совпадать по углу наклона, высоте, длине. Для придания единообразного размера используются заранее изготовленные мерки либо разметка на земле.
После монтажа стропил, крепится обрешетка. Обрешетка состоит из брусьев достаточной для соединения двух и более параллельных «ног» длины. Обрешетка монтируется перпендикулярно стропилам с шагом между соседними брусками не более 600 мм. Частая обрешетка означает лучшее распределение нагрузки на кровлю односкатной крыши. Рулонные кровельные материалы требуют сплошной обрешетки для исключения провисов и деформаций.
После монтажа обрешетки, необходимо проверить конструкцию на прочность и устойчивость. Для этого используется визуальный осмотр всех элементов и испытание посредством пошатывания стропил. В случае выявления недочетов необходимо либо заменить дефектные элементы, либо дополнить конструкцию дополнительными опорами.
Если все устраивает и конструкция достаточно надежна, необходимо приступать к формированию кровельного пирога. Первый шаг – настил гидроизоляции. Гидроизоляция предохраняет древесину от разбухания и возникновения гнили, что увеличивает долговечность односкатной конструкции. Крепление любого кровельного элемента производится от нижнего края, постепенно поднимаясь к коньку. Верхние элементы должны перекрывать друг друга, а не стыковаться – во избежание попадания осадков в пространство под кровлей. Стыки между элементами кровельного пирога необходимо обработать герметиком в тех же целях.
Финишное покрытие выбирается, исходя из назначения здания. Подсобные и служебные строения укрываются рубероидом, черепицей или шифером. Профлист лучше подойдет для бытовых и жилых строений. Нижние края кровли, примыкающие к стенам, покрываются оцинкованным металлом или черепицей для защиты от сырости.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Устройство односкатной крыши
Рассмотрим все компоненты из которых состоит односкатная крыша.
Монолитный армированный пояс
Это сплошной пояс, состоящий из армированного бетона. Он располагается по верху несущих стен (из керамзитобетона, кирпича, пенобетона и аналогичных материалов) и равномерно распределяет по ним нагрузку от стропильной системы.
Кроме того, это обязательный элемент строительства, особенно в сейсмоактивных районах, стягивающий и защищающий стены от растрескивания.
Мауэрлат
Этот элемент в виде бруса, на который и опираются стропила.
Располагается по верху стягивающего пояса и крепится к нему при помощи предварительно залитых анкеров с резьбой. На доме из бруса в качестве мауэрлата используется верхний венец сруба.
Фронтон
Название означает передняя часть здания, обычно от верхнего конька крыши и до карниза. Исполняет роль защиты чердачного помещения от атмосферных осадков и ветра. При использовании мансардного помещения крыши, вместо сплошной обшивки возможна установка окон в зависимости от проекта.

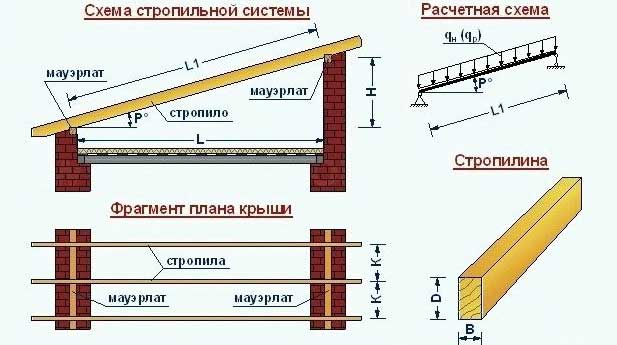

Стропильная система крыши
Стропильная система создает ту основу, на которую укладывается кровля.
Односкатная крыша, если говорить проще, это прямые стропила с опорой на разноуровневые несущие стены. Особенную популярность односкатные проекты нашли при строительстве хозяйственных построек.
Лес (доски и брус) для стропильной системы должен быть сухим и качественным, без дефектов. При повышенной длине пролетов доски допускается стыковать с перехлестом 500 мм, с установкой в места стыкования подпорок.
Если ширина перекрытий не превышает 4 метров, то стропильная система практически не требует дополнительного усиления подпорками, что значительно упрощает саму конструкцию.
Стопила монтируются поперек строения с шагом от 500 до 800 мм. Размер и сечение стропил напрямую зависит от ширины пролетов. При перекрытии 7-ми метров размер стропил должен соответствовать 110×220 мм.
Если пролет менее 5,5 м размер стропильной доски 50×150 мм.
А менее 4-х метров уже 50×100 мм. Но в расчет еще надо принимать снеговые и ветровые нагрузки в этом районе.
При длине пролета от 4,5 до 6 метров нужна установка дополнительного лежня с упирающейся в стропила подстропильной ногой.
Ниже рассмотрим более сложные конструкции стропильных систем с длиной пролетов превышающей 6 метров. При проектировании таких домов с длиной перекрытий доходящей до 12ти метров, обычно предусматриваются дополнительные несущие стены внутри помещения. На эти стены монтируются дополнительные лежни ,опоры и подстропильные ноги.
Укладка стропил
Существует несколько способов укладки стропил на мауэрлат. При монтаже на каменное здание укладка производится жестко, с вырезом пазов увеличивающих прочность конструкции.
При укладке на дом из дерева, который «дышит», в зависимости от температуры, влажности и возраста строения, применяются металлические скользуны.
Они служат для компенсации небольшого изменения размеров верхнего венца строения. Состоят из уголка с загибом (устанавливается на мауэрлат), скользящего по продольной пластине (устанавливается на стропиле).
При желании продлить стропила на определенную длину по свесам к ним монтируются «кобылки», это дополнительные доски для увеличения длины этих свесов.
Опоры стропил
Расчет производится после определения параметров односкатной крыши, таких как: длина перекрытия, угол наклона, вес финишного покрытия.
Обрешетка под кровлю
Она нужна для правильного и надежного закрепления кровельных материалов. К тому же увеличивает несущую способность всего каркаса. Под металлочерепицу обрешетка монтируется не сплошная, а вот например под битумную черепицу уже нужна сплошная (из досок или МДФ).
Паропроницаемая мембрана
Укладывается между обрешеткой и стропилами через разделяющий брусок, которым она крепится к стропилам.
Нужна для отвода конденсата, который может образовываться на металлопрофиле. При ее отсутствии конденсат будет проникать в утеплитель, нивелируя его свойства.
Утеплитель на односкатной крыше
Служит для утепления потолка, если не используется чердачное пространство, или самой крыши (монтируется кровельный пирог), в зависимости от проекта.
В продаже имеются утеплители разных видов и марок, в виде рулонов или матов, которые вставляются между стропилами при утеплении односкатной крыши.
Пароизоляция
Пленки пароизоляции также бывают разных видов и классов. Служит для создания барьера, через который пар находящийся в помещении, не смог проникнуть в утеплитель, ухудшая его характеристики.
Специфика эксплуатации мауэрлата
Способы крепления стропил к балкам.
Несмотря на то, что стропила в реальности имеют уклон по отношению к горизонту, в расчетах они присутствуют как горизонтальные балки. Поэтому угол скатов крыши не играет роли при расчете горизонтальной нагрузки. Различают два вида мауэрлатной обвязки верхнего пояса стен:
не принимать принт из-за его отсутствия, принимать принт, разносить по стенам.
При отсутствии дистанционных нагрузок условия эксплуатации мауэрлата следующие:
верх стропил с двумя степенями свободы, низ с одной степенью, жесткая защемка или одна степень свободы верхнего конца стропил в сочетании с двумя степенями свободы нижнего края (стандартные «ползунки»).
Конструктивно первый вариант будет иметь вид верхнего горизонтального участка в коньковом ходе, нижнего выступа с участком в мауэрлате. Если убрать верхнюю выемку и заменить ее простой опорой, то можно получить распорку внизу конструкции на выходе, повышающую устойчивость.
Нераспорные конструкции крепятся проволочной скруткой к встроенным анкерам. Внешний выступ стены резко повышает безопасность эксплуатации, является страховкой от смещения мауэрлата, стропильной системы.
Обвязка мауэрлата с распорными усилиями имеет несколько типовых вариантов:
по периметру стен делается жесткий каркас, крепится к встроенным дюбелям скобами или анкерами, брус сращивается в пропил, элементы фиксируются саморезами; периметр заливается железобетонным поясом с установленными анкерами, учитывается толщина бруса.
Первая технология чаще применяется для кирпичных коттеджей, вторая – для стен из пенобетона. В редких случаях вместо сплошной конструкции по периметру стен можно использовать периодические подкладки мауэрлата под отдельные стропила. Однако это увеличивает бюджет строительства за счет увеличения количества крепежных элементов (анкеров или скоб).
Post Views: 73
Утепление кровли
Кровельный пирог устраивается с учётом завершающего покрытия. Пирог включает в себя утеплитель, паро- и гидроизоляцию. Чтобы утеплить строение, подойдёт смесь бетона и глины, шлаки цемента и другие материалы. Довольно часто строители применяют многослойные материалы, например, минеральную вату. Утеплительные плиты бывают:
- плитными;
- рулонными.
Перед прокладкой утеплителя надо выполнить гидроизоляцию. Материал выкладывается поверх составных элементов кровли.
Перед выполнением утепления нужно проложить гидроизоляцию
Это целесообразно делать в случае, если толщина материала для теплосбережения меньше высоты стропила. Если утеплитель по толщине соответствует высоте опорного элемента, плёнку следует монтировать на верхние части брусков, которые применяются для увеличения высоты подпорок.
Гидроизоляцию надо монтировать поперёк ската с нахлёстом 100 мм. Между гидроизоляцией и крышей надо оставить вентиляционный зазор в 50 мм или более. Для этого поверх плёнки монтируются бруски 50х50 мм.
Утеплитель понадобится разрезать на отдельные полосы и расположить между планками. Монтировать материал нужно враспор, для этого его ширина должна превышать расстояние между поблизости размещёнными подпорками на 30 мм. Затем нужно расположить пароизоляционный материал в нижней части стропил и зафиксировать его гвоздями с головками без выступа. Пароизоляция монтируется с нахлёстом примерно в 8–10 см. Для герметичности полотна рекомендуется соединять самоклеящейся лентой.
Эксплуатационный срок и стоимость мауэрлата при строительстве односкатной крыши
Мауэрлат – это материал, часто используемый при строительстве односкатных крыш. Он представляет собой деревянные планки, специально обработанные и покрытые защитным слоем от солнечных лучей и влаги, чтобы обеспечить долгий срок службы крыши.
Эксплуатационный срок мауэрлата
Эксплуатационный срок мауэрлата в значительной степени зависит от качества материала и условий эксплуатации. В среднем, при правильном монтаже и регулярном обслуживании, мауэрлат может прослужить от 15 до 25 лет. Однако, некачественные материалы или неправильная установка могут существенно сократить срок службы.
Стоимость мауэрлата
Стоимость мауэрлата зависит от различных факторов, таких как качество и размеры материала, а также региональных особенностей. В среднем, цена за квадратный метр мауэрлата колеблется от 500 до 1500 рублей.
Однако, стоимость материала не является единственным аспектом, который следует учитывать при выборе мауэрлата
Также необходимо обратить внимание на его качество и сроки службы, чтобы получить надежную и долговечную крышу. Правильное соотношение цены и качества – это ключевой фактор при выборе мауэрлата для односкатной крыши
| Факторы, влияющие на стоимость мауэрлата: |
|---|
| Качество |
| Размеры |
| Региональные особенности |
- Низкая стоимость мауэрлата может указывать на низкое качество материала.
- Большие размеры планок мауэрлата могут требовать дополнительной обработки и повышать стоимость.
- Региональные особенности могут повлиять на логистику и стоимость доставки материала.
Мауэрлат – что это такое и всегда ли он нужен? Фото
У строителей, как и у большинства профессионалов, множество хитрых словечек, нередко вводящих в ступор простых обывателей. О том, что такое «цоколь», известно почти всем. А вот что такое мауэрлат и для чего он нужен — немногим. Итак, откроем вам тайну: мауэрлат — это то, на что опирается крыша, точнее — вся её стропильная система. Фактически это основание, фундамент крыши, который объединяет все ее элементы в единую конструкцию.
Мауэрлат выполняет две функции:
- Компенсирует распирающее усилие от стропил.
- Удерживает крышу на стене.
Если на крыше есть снег, особенно подтаявший, то сила тяжести, им порожденная, ослабляется на величину синуса угла ската крыши. Кроме уменьшения воспринимаемой нагрузки, скат изменяет и направление силы, действующей на него. Оно становится не вертикальным, а направленным немного в сторону, наружу. Это и есть распирающее усилие.
Его величина может быть столь значительна, что если стена сложена из дискретного материала (кирпича, газобетонных блоков, бетонных панелей), то закрепленное прямо на ней стропильное дерево может разрушить кладку. Решением проблемы является закрепление по верхнему краю стены длинной балки – мауэрлата. К ней и крепится стропильная система крыши. Для надежности мауэрлат укладывается по всему периметру верхнего края капитальной стены, образуя прочную раму.
Скат крыши, кроме уменьшения давящего усилия, еще и уменьшает и парусность кровли. Однако не настолько, чтобы быть абсолютно уверенным, что крышу не унесет порывом ветра. Для компенсации отрывающего усилия мауэрлат должен быть прочно закреплен на стене.
Мауэрлат устраивается как отдельная конструкция только в домах, капитальные стены которых сложены из кирпича, газобетонных блоков, бутового камня, самана и прочего «дискретного» строительного материала. В деревянных домах мауэрлатом может быть последний венец, особо прочно закрепленный на предыдущих. Нет необходимости устраивать такую особую конструкцию и в каркасных домах.
А в этой статье рассказывается о том, как крепить стропила к мауэрлату.
