Этапы изготовления мансардной крыши своими руками

Форма мансардной крыши

О формах крыш частных домов подробно рассказано в статье. Для обустройства мансарды больше всего подходят, конечно же, двускатные крыши, особенно ломаные. При использовании классического варианта двускатной крыши жилое помещение мансарды получается довольно небольшим, а часть площади по периметру дома, где высота потолка очень мала, буквально пропадает зря. Если же предусмотреть ломаную крышу, скат которой образован двумя линиями – более крутой внизу, у карниза, и более пологой сверху, у конька, то полезная площадь мансарды заметно увеличится и жить в ней станет намного комфортней. Чаще всего нижняя часть скатов по отношению к плоскости пола мансарды наклонена на 60°, верхняя — на 30°. Вообще же, наклон нижних скатов может колебаться между 45° и 80°.

Виды стропильной системы для мансардной крыши

Существует два вида стропильных систем, на которые стоит обратить ваше внимание. У каждой из них имеются свои характерные особенности

На выбор, какой системе отдать предпочтение, влияет расположение несущих стен вашего сооружения.

Наслонная система

Опирается на внешние несущие стены и капитальные перегородки.

Когда будете планировать свою мансарду, особое внимание уделяйте фундаменту.
Такая разновидность хороша для обустройства мансарды в ее пределах.
Она выдерживает большие нагрузки, на ней смело можно возводить балки перекрытия, которые послужат полом для будущей мансарды.

Висячая система

Опирается на две внешние несущие стены.

• Ее рекомендуют возводить только тогда, когда расстояние между стенами менее восьми метров.
• Данное требование объясняется тем, что система сильнее нагружает фундамент, чем предыдущий вариант.
• Выдерживает меньшие нагрузки.

Советы по разработке проекта ↑

Типовые чертежи стропильной системы мансардной крыши «работают» для конкретного сооружения не всегда. Тогда создавать проект приходится своими руками. За неимением такой возможности можно подготовить набросок предполагаемой мансарды, в котором необходимо учесть:

• возможную высоту потолка, которая определяет высоту стоек,
• пропорции, так как чересчур большая мансарда только «изуродует» постройку,
• наслонные стропила, формирующие нижний ярус мансардной крыши, визуально занижают карнизный свес. Если расположение окон высокое, то проем в верхней части оказывается перекрытым. Видимого эффекта нависания можно избежать, если использовать приведенный выше способ выноса стропилин.

Добрую службу при подборе пропорций крыши сослужит шаблонно-макетный метод. На ровном участке достаточной площади раскладывают доски/ бруски, повторяя контур конструкции в фактическую величину. Оптимальной конфигурации добиваются методом проб и ошибок, меняя углы или передвигая составные элементы. Составляющие фиксируют гвоздями и сразу замеряют длину балок, стропилин, затяжек и стоек. Эти данные используют при изготовлении шаблонов.

https://youtube.com/watch?v=B-_C8ocw28c%3F

2022 stylekrov.ru

Технология монтажа

Строительство мансардной крыши своими руками – этапы изготовления:

1. Крыша мансардного типа своими руками начинает строиться с укладки бруса мауэрлата. Его крепят по наружным несущим стенам. В домах из дерева вместо мауэрлата используют верхний брус или бревно последнего венца. В кирпичных, каменных, блочных и бетонных домах для фиксации мауэрлата специально закладывают шпильки на этапе возведения стен. Шаг установки анкеров или шпилек равен 2 м. Брус мауэрлата необходимо выровнять по внутренней плоскости стен. Его монтаж выполняется в такой последовательности:

• Сначала брус укладывают на шпильки в стенах и простукивают молотком, чтобы от шпилек остались вмятины.
• Далее по этим вмятинам высверливают отверстия.
• На стены дома укладывают рубероид в два слоя, протыкая его шпильками.
• Сверху на шпильки надевают брус мауэрлата и фиксируют гайками.

1. Если балки перекрытия не были заложены предварительно в кладку, то их укладывают поверх мауэрлата с выносом за плоскость стены в среднем на 0,4 м для формирования карнизного свеса. Такая ломаная крыша своими руками делается проще, чем вариант с укладкой перекрытий на стены. Фиксируют балки саморезами и уголками. Для получения ровного перекрытия для начала выполняют укладку крайних балок и их выравнивание по уровню. Между ними натягивают веревку, по которой производят укладку промежуточных балок с шагом 0,4-1 м. Для выравнивания элементов по высоте используют деревянные подкладки. При укладке балок на стены их обязательно оборачивают гидроизоляцией в месте стыковки со стеной.

1. Далее на собранную систему перекрытия устанавливают стойки, начиная с крайних элементов. Линию установки стоечной системы и высоту каждого элемента можно определить по чертежам. Стойки выравнивают по отвесу и временно фиксируют укосинами к балкам. Затем между крайними опорными элементами натягивают шнур и по нему выставляют промежуточные стойки. Шаг стоек равен шагу балок.
2. Теперь на стойки можно укладывать и фиксировать к ним прогоны из бруса сечением 5х15 см. Для крепления используют уголки и саморезы.
3. После этого на прогоны укладывают затяжки сечением 5х20 см. Под них ставят временные опоры. Собрав систему стоек, ригелей и затяжек, вы получите жесткую конструкцию, которая и будет ограничивать вашу мансарду.
4. На данном этапе наша мансардная крыша своими руками обзаведется стропильной системой. Монтаж стропил выполняется в такой последовательности:

• Для начала необходимо изготовить шаблон стропил из более тонкой доски (25 мм). На шаблоне делаются необходимые запилы в месте стыковки с прогоном.
• Далее шаблон нужно приложить к прогону в каждом месте, где будет крепиться стропильная нога. Если шаблон совпадает, то верхнюю часть всех стропил выполняют по одному шаблону.
• Нижнюю часть стропильного элемента в точке, где она будет опираться на мауэрлат, каждый раз подрезают по месту. Для фиксации стропил используют стальные уголки, гвозди или саморезы.

Видео о том, как построить мансардную крышу для небольшого частного дома своими руками:

https://youtube.com/watch?v=eo_AenJ19zE

1. Поскольку наша крыша своими руками ломаная, далее нам необходимо выполнить монтаж верхних стропил. Для этого нужно предварительно найти центр крыши. Чтобы это было проще сделать, можно воспользоваться временными стойками, зафиксированными на мауэрлате и крайней торцевой затяжке. В этом случае край доски будет проходить по центральной линии крыши. По нему и ровняют стропила. Монтаж верхних стропил также выполняется с помощью шаблона. Стропила крепят на прогоны стальным уголком, а в верхней части соединяют посредством металлических пластин. Для сохранения вертикального положения все стропила дополнительно фиксируют подкосами.
2. Далее монтируют подвесные стойки (бабки), которые верхним краем крепят к точке соединения стропил, а нижним – к затяжке.
3. Под нижние стропила также ставят подкосы и закрепляют на уголки. После этого разрешается убирать временные стойки и подпорки.
4. Затем зашивают фронтоны, крепят кобылки, выполняют установку окон. Далее по сплошной или разреженной обрешетке, уложенной по гидроизоляционному ковру и контррейке, укладывается кровельное покрытие.

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Статья по теме:

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Классическая схема устройства стропильной системы мансардной крыши

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Устройство ломаной мансардной крыши и ее отличия

Как уже говорилось, крыша с ломаными скатами несколько отличается от простой двускатной крыши. Разница заключается в форме противоположных скатов: они представляют собой не прямую линию, а состоят из двух соединенных под тупым углом скатов. Крыша может быть как симметричной, так и иметь различную форму противоположных скатов – это зависит от проекта.

Благодаря ломаной форме ощутимо увеличивается полезный используемый объем мансардного помещения. Нижнюю часть стропил обычно устанавливают под углом около 60 градусов к горизонту, а опорные стойки, поддерживающие эти стропила, играют роль каркаса внутренних стен. Верхняя часть стропил чаще всего устанавливается под небольшим углом, от 15 до 45 градусов – это позволяет сэкономить материалы, но сохранить функциональность крыши и ее устойчивость к снеговым нагрузкам.

Вертикальные стойки, опирающиеся на балки перекрытий, прогоны и соединяющие их затяжки образуют параллелепипед, ограничивающий внутренние размеры мансарды. Для придания конструкции дополнительной жесткости устанавливают подкосы между балками перекрытий и нижними стропилами. После установки верхних стропил для укрепления фермы и устранения провисания ригелей устанавливают подвесные опоры – бабки. Для дополнительного укрепления нижних стропил их стягивают со стойками с помощью схваток. Крепление элементов производят с помощью гвоздей и болтов или шпилек.

Как сделать мансардную крышу самостоятельно

Под мансардной крышей можно обустроить комнаты для жилья. Форма постройки может быть разной, однако в большинстве случаев мансарда обустраивается под крышей с двумя скатами. Оптимальным решением, которое позволяет получить существенную площадь жилого пространства, является ломаная конструкция.

Ломаная крыша является оптимальным вариантом для обустройства мансарды

Чертежи и расчеты крыши мансардного типа

Первым делом стоит определиться со схемой каркаса. Стропила могут быть наслонного или висячего типа. Наслонные опираются на стенки здания. Они монтируются в конструкциях, где расстояние между стенками меньше 6,5 м. Висячие стропила ставятся на кобылки и мауэрлат. Если ширина пролётов будет большой, то систему стропил понадобится усилить вспомогательными связками.

Основным условием комфортного возведения мансарды является уровень потолков — он должен быть выше 2,5 м. Чтобы обеспечить подобную высоту, линия излома должна размещаться на высоте более 2,8 м с учётом толщины слоя материала для утепления и обшивки конструкции

Также важно учесть толщину пола

Пример чертежа можно увидеть на изображении:

Минимальная высота потолков мансардной крыши составляет 2,5 м

Чтобы рассчитать предполагаемые нагрузки от снега, понадобится применить данную формулу: S = Sg x µ, где S — нагрузка от снега, Sg — вес покрова снега на 1 м2 площади, µ — значение, которое зависит от уклона крыши (1,0 — для плоской конструкции с наклоном в 25°, 0,7 — для конструкции с наклоном 25–60°).

Чтобы рассчитать ветровую нагрузку, надо применить данную формулу: W = Wo x k, где Wo — норма нагрузки от ветра, k — значение, определяющее колебание нагрузки от ветра исходя из высоты здания и типа местности.

Параметры Sg и Wo можно найти в соответствующих СНиП, в разделе «Системы стропил». Если крыша имеет крутой склон, то нагрузку от снега можно не учитывать.

Устройство крыши

Каркасная конструкция включает в себя такие детали:

• мауэрлат — опорный брусок, который передаёт нагрузку от стропил стенкам постройки;
• стойки — опорные детали, которые поддерживают систему стропил в вертикальном положении;
• балки перекрытия — планки, которые образуют половину мансарды и потолок нижнего этажа;
• стропила — рейки, которые образуют главный контур крыши;
• прогоны — горизонтальные опорные детали для стропил;
• обрешётка — рейки или фанерные листы, которые предназначаются для укладки материала для кровли;
• кобылки — планки, которые крепятся вдоль оси в нижней части стропильных ног.

Каркас состоит из мауэрлата, стоек, прогонов, балок перекрытия и других элементов

Ломаная крыша имеет отличия от обыкновенной конструкции с двумя скатами. Отличие в том, что скаты, которые размещены друг напротив друга, имеют особую форму: они образуют не ровную линию, а состоят из нескольких скатов, которые скрепляются один с другим под тупым углом. Конструкция также бывает симметричной.

Крайняя часть стропил в основном выставляется под углом порядка 60°. Стойки для опоры, которые придерживают стропила, образуют каркасную конструкцию внутренних стенок. Верхняя часть стропил монтируется под маленьким углом, он может быть от 15 до 45°. Это даёт возможность уменьшить расход материалов, при этом сохранив функциональные свойства крыши и стойкость к нагрузкам от снега.

Вертикальные стойки, которые упираются в планки перекрытия, прогоны и скрепляющие их ригеля, образуют параллелепипед. Конструкция ограничивает габариты мансарды изнутри. Чтобы придать изделию дополнительную жёсткость, следует установить подкосы между рейками перекрытий и нижними стропильными ногами.

Если пролёт крыши более 8 м, то понадобится установить подкосы

После монтажа верхних элементов для фиксации фермы и исключения провисания ригелей следует установить подвесные опорные элементы — бабки. Для вспомогательной фиксации нижних стропильных ног их надо стянуть со стойками при помощи прихваток. Скрепление деталей производится при помощи гвоздей и болтов.

Разновидности мансардной крыши, особенности каждого вида

Возведение крыши начинается с её проектирования, именно на этом этапе определяется наиболее удобный её тип и материалы, которые будут использованы при обустройстве.

Самые распространённые решения:

• Двухскатная крыша для мансарды из одного уровня. Самый обычный и классический вариант. Довольно проста в монтаже, но имеет существенный недостаток – ограниченное внутреннее пространство. Да и потолки получаются слишком низкие для полной комфортабельности помещения.

На фото двухскатная ломаная крыша

Двухскатная ломаная крыша, также применяется для создания мансарды с одним уровнем. В отличие от предыдущего варианта, имеет целых четыре скатных плоскости. Само собой разумеется, что проектировать её сложнее, зато в итоге вы получите полноценное большое помещение мансарды.
Мансардная одноуровневая крыша. Её особенностью являются выносные консоли и смещение с дополнительным выдвижением относительно одной из сторон жилища. Выбрав этот вариант, вы получите полноценные вертикальные окна и просторную комнату.
Мансардная кровля с двумя уровнями. В такой конструкции предусмотрен смешанный тип опирания. Самая сложная из крыш, не только в проектировании, но и в возведении. Конструкция должна быть просчитана одновременно с домом, поскольку необходимо будет соблюдение разноуровневого размещения каждой из его комнат.

УТЕПЛЕНИЕ МАНСАРДЫ

В жилом доме тепловые потери абсолютно неизбежны: тепло улетучивается и через наружные стены, и через крышу, и через полы, окна, двери. Все поверхности в помещении нагреваются системой отопления и тут же начинают обмениваться теплом с внешней средой. Если в городской квартире теплопотери происходят в основном за счет остывания стен, то в частном доме наравне со стенами остывает и крыша

Ее площадь иногда сопоставима с площадью стен, поэтому можно представить, насколько важной является задача качественного утепления крыши. И экономить на этом нельзя, иначе приобретение дешевых теплоизоляционных материалов или несерьезный подход к утеплению впоследствии приведет к повышению затрат на отопление

Теплоизоляция крыши своими руками или с помощью специалистов, необходима при наличии эксплуатируемой (жилой и отапливаемой мансарды). Крыша нежилого чердака не требует утепления, но в этом случае нужно теплоизолировать пол, который одновременно является потолком расположенного ниже помещения. При утеплении эксплуатируемой мансарды помимо теплоизоляции применяется несколько слоев — пароизоляция, гидроизоляция, воздушная прослойка. Такая конструкция кровельного “пирога” позволяет утеплителю оставаться сухим. Особенно это важно для минеральной ваты, стекловаты. Если минвата промокнет, то перестанет справляться со своими функциями.

Независимо от климатических условий, времени года и особенностей эксплуатации здания нужно создать такую конструкцию в подкровельном пространстве, чтобы влага имела возможность самостоятельно удаляться наружу. Если влажность утеплителя повысится хотя бы на 5%, его теплоизолирующие способности уменьшатся вдвое. Кроме того, будучи влажной, минвата начинает терять форму — между плитами этого утеплителя образуются щели и нарушается герметичность. При правильном монтаже минвата должна прослужить долго. Ей не страшны температурные колебания, грызуны, химическое воздействие. Единственное, чего нужно опасаться, так это проникновения в толщу утеплителя пара, поднимающегося из жилого помещения. С этой целью после монтажа плит минваты устанавливают пароизоляционную пленку. С верхней стороны материал защищен гидроизоляционным слоем.

Вначале нужно остановиться на вопросе стенового утепления мансардного этажа. Изначально, чтобы обезопасить чердак от попадания и скопления в ней влаги, обязательно по скатам крыши и фронтонам размещается гидроизоляция. Рулонная гидроизоляция прикрепляется внахлест и поверх смонтированного утеплителя посредством степлера либо реек. Лучшим вариантом считается минеральная вата. Первый тип размещения стен предполагает укрепление изоляции толстым слоем промеж стропил с зазором для воздушной циркуляции. Итог – утепление мансарды состоит из гидроизоляции, утеплителя и поверх них – гидроизоляции. При втором варианте установка утеплительного слоя варьируется от материала перегородки. Кирпичная обязует монтаж утеплителя с двух сторон. Изнутри добавляется пароизоляция. К скатам крепится только гидроизоляция.

Утепление пола предполагает использование теплоизоляции (стекловата, минвата) толщиной не меньше 100 мм. Гидроизоляция размещается поверх и под теплоизоляцию. Лучший утеплитель для перекрытия в виде монолитной плиты – стяжка.

Профессиональные строители при выборе материалов для утепления мансарды изнутри или снаружи, обычно отдают предпочтение минеральной вате, эковате, пенополиуретану, пенопласту и пенополистиролу.

Конечное решение во многом зависит от приоритетов и бюджета хозяина коттеджа. Мы же рассмотрим свойства, достоинства и недостатки каждого из этих утеплителей.

Укладка кровельного пирога

На стропильную конструкцию при помощи степлера крепится мембрана пароизоляции. Расстилание полотен начинается от карниза, необходимо их укладывать с нахлестом в 15 см и закреплять скотчем. Сверху настилается утеплитель, материал плотно укладывается, не допускается оставление зазоров. Для фиксации утеплителя набивается обрешетка. Она выполняется из планок, ширина которых от 10 до 15 см, а толщина ‒ 5 см. Эта часть работы заканчивается при внутренней отделке помещения.

С наружной стороны на стропила крепится гидроизоляция, защищающая кровлю от попадания воды. Материал фиксируется обрешеткой, на которую будет крепиться кровельное покрытие. Шаг между планками зависит от вида материала. Мягкая кровля нуждается в сплошной обрешетке, поэтому вся площадь мансардной крыши зашивается листами фанеры, обеспечивающей ровную и прочную основу.

Кровля крыши

Работа над самостоятельным возведением крыши – сложный и кропотливый процесс. Использование опыта мастеров, которые делятся секретами строительства в предоставленном видео, поможет понять последовательность и нюансы установки кровли.

Конструкционные особенности вальмовой крыши

• Основой конструкции, к которой крепятся несущие элементы крыши, является коньковый брус, располагаемый по центру кровли в самой верхней ее части.
• От торцов конька к противоположным стенам под углом 90 градусов отходят 6 центральных стропил, опирающихся на брус-мауэрлат, проложенный по периметру стен.
• Диагональные (вальмовые) стропила соединяют углы кровли с коньковым брусом, образуя треугольник – вальму. Опираются они на стену и торец конька.
• Промежуточные стропила формируют кровлю между центральными стропилами продольной стороны здания. Они опираются на коньковый брус и мауэрлат.
• Отличительные особенности строительства вальмовой крыши – это наличие коротких стропил, опираемых на диагональные. За счет данного приема и образуются на крыше треугольные участки кровли.

Особенности разметки при строительстве вальмовой крыши своими руками

Прочностные показатели возводимой крыши и ее устойчивость к ветровым нагрузкам во многом зависят от того, насколько точно была осуществлена разметка вальмовой крыши. Поэтому процесс работы выполняется в определенной последовательности.

1. Приняв прямоугольник, образуемый мауэрлатом за основу, делим его торцовые стороны пополам и проводим осевую линию, на которой и будет устанавливаться коньковый брус.
2. Изготавливаем мерную планку из подручного материала. И наносим на нее отметку, соответствующую половине ширины прямоугольника. Вторая отметка покажет величину выноса кровли за периметр стен (стропильный свес).
3. От углов вдоль продольной стороны мауэрлатной обвязки стен располагаем мерную планку и переносим метку на брус. В итоге получаем четыре одинаковых квадрата по торцам здания и прямоугольник в его центральной части. Это дает нам важный элемент разметки вальмовой крыши — длину конькового бруса, равняющегося по величине ширина образованного прямоугольника.
4. С обеих сторон здания вдоль узкой стороны прямоугольника делаем на мауэрлате разметку для крепления промежуточных стропил, отстоящих друг от друга на расстоянии 800 – 1000 мм. Аналогичные метки переносим на осевую линию для определения мест крепления стропил к коньку.

Особенности монтажа стропильной системы при строительстве вальмовой крыши

1. Работа начинается с установки конькового бруса, поднимаемого на необходимую высоту, равную высоте крыши. Опирается конек на вертикальные стойки, дополнительно соединяемые для прочности подкосом.
2. Шесть равных по длине центральных стропил опирают на торцы конька (по три с каждой стороны). Вторым концом стропила опираются на мауэрлат с учетом величины стропильного свеса – по одному стропилу монтируется в центре торцовых стен и по два с продольной стороны здания под углом 90 градусов к ней.
3. Немаловажная часть монтажа стропильной системы при строительстве вальмовой крыши – установка диагональных стропил, являющихся основой формируемой вальмы. Таких стропил четыре и проходят они от торца конькового бруса через углы, образуемые обвязочным брусом стен. Опора вальмовых стропил осуществляется на специально подрезаемую пятку для удобства крепления к коньку и мауэрлату. Эти стропила так же оснащаются свесом.
4. Следующий шаг работы – установка промежуточных стропил, осуществляемая по разметке: стропило крепят к коньку и мауэрлату, оставляя свободно висящим нижний конец для формирования навеса крыши над стеной.
5. Итогом монтажа стропильной системы вальмовой крыши является установка коротких стропил. Опираются они на диагональные стропила и мауэрлат, располагаясь параллельно центральному стропилу в торцовой части крыши на расстоянии 800 – 1000 мм друг от друга.

https://youtube.com/watch?v=n_Yr2QB3diM

Стропильная система возводимой своими руками вальмовой крыши считается одной из наиболее прочных и долговечных, главное правильно произвести монтаж ее несущих элементов

(Visited 3 496 times, 1 visits today)

Как правильно утеплить мансарду?

Кровля из камыша. Плюсы и минусы

В чем заключается ремонт мягкой кровли?

Крыша балкона своими руками

Что такое жидкая кровля?

Снегозадержатели на крышу: как защититься от обвала снега?

Выбираем качественные кровельные материалы

Как выбрать битумную черепицу?

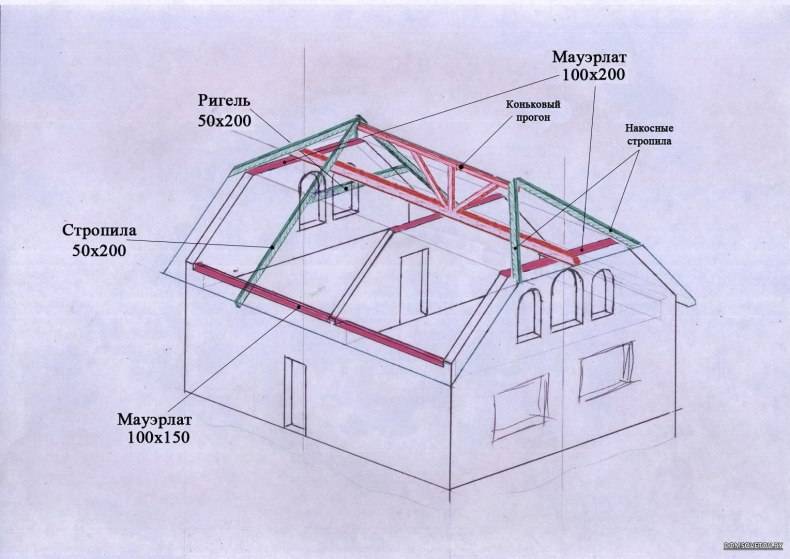

Мансардная крыша — составляющие конструкции

Разобраться в том, как построить крышу мансардного типа, поможет информация об основных несущих деталях, соединениях.

1. Стропильные ноги — они передают нагрузку, оказываемую весом кровельного материала на стены постройки. Сечение деревянных балок выбирается с учетом таких показателей, как угол наклона, ширина пролета, шаг, расчетная нагрузка. Если вы не знаете, как правильно осуществляются подобные расчеты, есть смысл обратиться к специалисту. В частном строительстве допускается использование примерных значений, но нельзя забывать о небольшом запасе.
2. Нарожники — так называются стропильные ноги, опираемые с одной или двух сторон на накосные элементы. Их сечение определяется таким же образом, как и в случае с основными стропилами.
3. Накосные ноги — данный тип конструкции используется при сооружении вальмовой крыши. Она используется в качестве основания для нарожников. Показатель сечения определяется с учетом нагрузки, пролета. Запомните, этот показатель должен быть больше, чем у стропильных ног.
4. Ригель — это опорный брус для стропил, располагающийся в верхней части конструкции, а именно в коньке или на изломе ската (если планируется ломаная крыша).
5. Мауэрлат — является одним из основных элементов, он является опорой для всех стропил, через него передается и равномерно распределяется нагрузка на стены. Оптимальным сечением является 100х100 или 150х150мм, все зависит от сложности объекта.

Чтобы вы знали, сооружение мауэрлата не требуется, если речь идет о строительстве каркасного или деревянного дома. Все потому, что опорой для стропил является венец стен или обвязка.

Не обходится в строительстве и без дополнительных элементов, таких как подкосы, стойки, схватки. Они необходимы для уменьшения сечения несущих конструкций. Их размер подбирается с учетом удобства выполнения соединений.

Рассуждая на тему: «Как построить мансардную крышу дома», — нельзя не упомянуть о материале

Специалисты акцентируют внимание на том, что древесина должна использоваться только хвойных пород, например, сосна, лиственница, ель. Сортность должна быть первой, максимум второй, а влажность не более 15%

Перед началом использования не забывайте, что все доски и бруски должны быть обработаны антисептиком.
