Летний водопровод на даче своими руками из полипропиленовых труб

Прокладка водопровода из полиэтиленовых труб в земле

Для прокладки летнего водопровода из полиэтиленовых труб на даче в земле необходимо выполнить следующие шаги:

1. Необходимо прорыть траншею определённой глубины. Данные работы следует выполнять с применением специального инструмента и в соответствии с заранее разработанной схемой. При этом следует учитывать, что данная траншея должна иметь ширину, которая позволила бы не только укладывать трубы в землю, но и проводить там монтажные работы, связанные с соединением участков. Это позволит создать даже зимний вариант водопровода из колодца.

2. Выполнять прокладку траншеи следует после определения диаметра труб, которые будут применяться в водопроводной системе. Прежде всего, это необходимо для того, чтобы был необходимый доступ монтажникам к ней во время проведения пусковых и наладочных работ. Поэтому специалистами рекомендуется делать ширину траншеи в среднем на 40 сантиметров больше чем диаметр самой трубы. Такое расстояние связано с тем, что очень трудно обеспечить равномерную ширину траншеи по всей глубине по причине выполнения работ с помощью лопаты.

3. Если же работы по рытью траншеи будут выполняться с применением специальной техники в виде цепного экскаватора, то ширина её может быть немного меньше. Это можно делать по причине того, что стенки траншеи будут иметь строго вертикальную форму, а значит и ширина её по всей глубине будет одинаковой.

При прокладке трубы следует обращать внимание и на дно траншеи. 1. Если дно траншеи имеет твёрдый грунт, то перед укладкой полиэтиленовой трубы необходимо посыпать его песком

Слой песка на дне траншеи не должен быть меньше чем 10 сантиметров

Если дно траншеи имеет твёрдый грунт, то перед укладкой полиэтиленовой трубы необходимо посыпать его песком. Слой песка на дне траншеи не должен быть меньше чем 10 сантиметров

1. Если дно траншеи имеет твёрдый грунт, то перед укладкой полиэтиленовой трубы необходимо посыпать его песком. Слой песка на дне траншеи не должен быть меньше чем 10 сантиметров.

2. Далее надо проводить укладку данного типа труб на дно, учитывая, что оно должно быть ровным в своём основании. Не допускается, чтобы дно имело значительные неровности или различные приямки. Это может привести в ходе эксплуатации системы водопровода к преждевременному выходу её из-за поломки трубы. Поэтому после прорытия траншеи необходимо засыпать землёй все неровности, а потом тщательно утрамбовать их с использованием инструмента под названием трамбовка.

Такие подготовительные работы позволят произвести качественный монтаж летнего водопровода из полиэтиленовых труб. При этом предполагается дополнительная установка и редуктора давления воды в системе водоснабжения, а так же водяных насосов для домашнего водоснабжения. Именно полиэтиленовые трубы для холодного водоснабжения следует использовать на приусадебном участке.

Мастер подскажет, как соединить пластиковые трубы для водоснабжения правильно. Это позволит увеличить пропускную способность водопроводных труб при номинальной глубине заложения водопровода.

3. В случае, когда дно довольно мягкое, надо в начале произвести работы по его уплотнению, а потом приступать к укладке трубы. Провести такие работы возможно при помощи мастера по водоснабжению, который дополнительно установит при входе в дом фильтр для смягчения водопроводной воды. Также специалист выполнит монтаж водопровода на качественном уровне. Это позволит оставаться на постоянном уровне показателю давления воды в водопроводной системе в частном доме.

Пошаговая инструкция для самостоятельного выполнения прокладки

Когда план и смета готовы, закуплен материал и выбран способ соединения, можно приступать к прокладке ПНД в земле.

Необходимые инструменты

Если решили произвести всё самостоятельно, то вам потребуются:

лопаты для проведения земляных работ;
два газовых ключа;
болгарка или ножовка по металлу;
ножницы для труб;
уровень строительный;
колышки, шнур, рулетка.

При наличии специального паяльного инструмента вышеперечисленный не понадобится, только компрессионные фитинги.

Шаг 1

На первом этапе копают траншею по ранее разработанной схеме. Форма выемки зависит от типа грунта и глубины залегания подземных вод. Простая и менее трудозатратная — прямоугольная форма. Выбирать этот вариант следует в том случае, когда глубина траншеи не более 1,5 метров, так как этот способ не предусматривает укрепление стенок.

Популярная форма — трапециевидная. Допускается для прокладки водопровода из ПНД на глубину от 1,5 метров и ниже, что актуально для большей части России. При этом не требуется дополнительно укреплять стенки.

В местах, где близко залегают грунтовые воды, рекомендуется выбирать смешанную форму с укреплением. Ширину определяют исходя из данных сборника СНиП 2.04.02-84. В среднем она варьируется от 0,5 до 0,8 метра.

Если трасса водопровода находится в труднодоступном для техники месте или длина небольшая — 5–10 метров, можно выкопать траншею вручную. В остальных случаях лучше обратиться к экскаваторщику, тем более если источник воды находится за пределами участка и врезается в существующий водопровод.

Вдоль трассы вбиваются колышки по двум сторонам будущей траншеи, натягивается веревка. В последующем это станет ориентиром для выемки грунта. Землю убирают в отвал.

Шаг 2

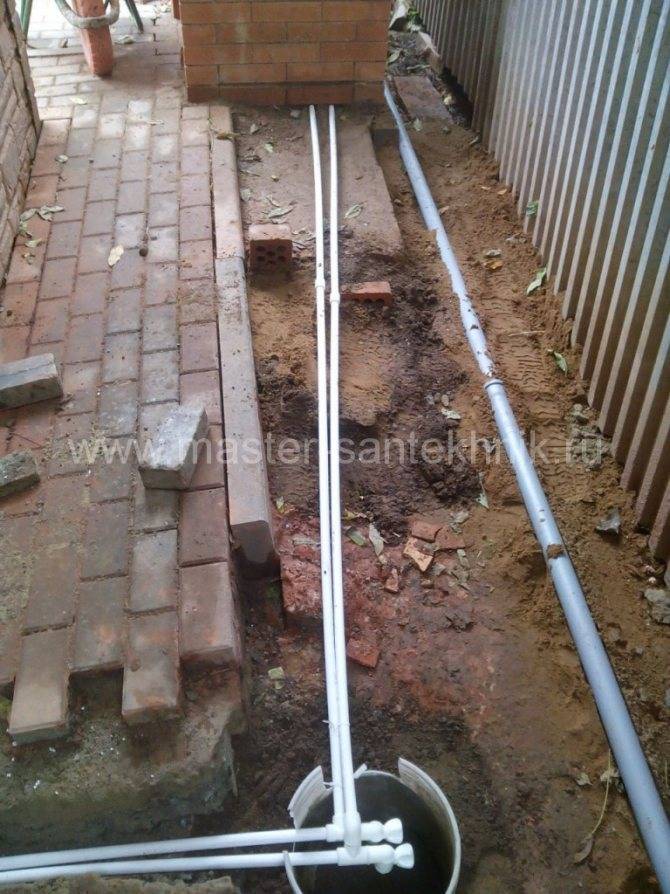

Следующим шагом трубы ПНД компонуются в цельную систему водопровода. Подается вода под напором для проверки герметизации. Если водопровод получается длинный, и его неудобно монтировать на поверхности, участки труб укладываются сразу в траншею. Сваривать в таком случае лучше муфтовым методом. Далее необходимо утеплить трубопровод по всей длине.

Перед укладкой дно траншеи засыпают слоем песка 15 сантиметров. Также следует засыпать песком уложенную трубу ПНД, это облегчит доступ к системе в случае аварийной ситуации

Шаг 3

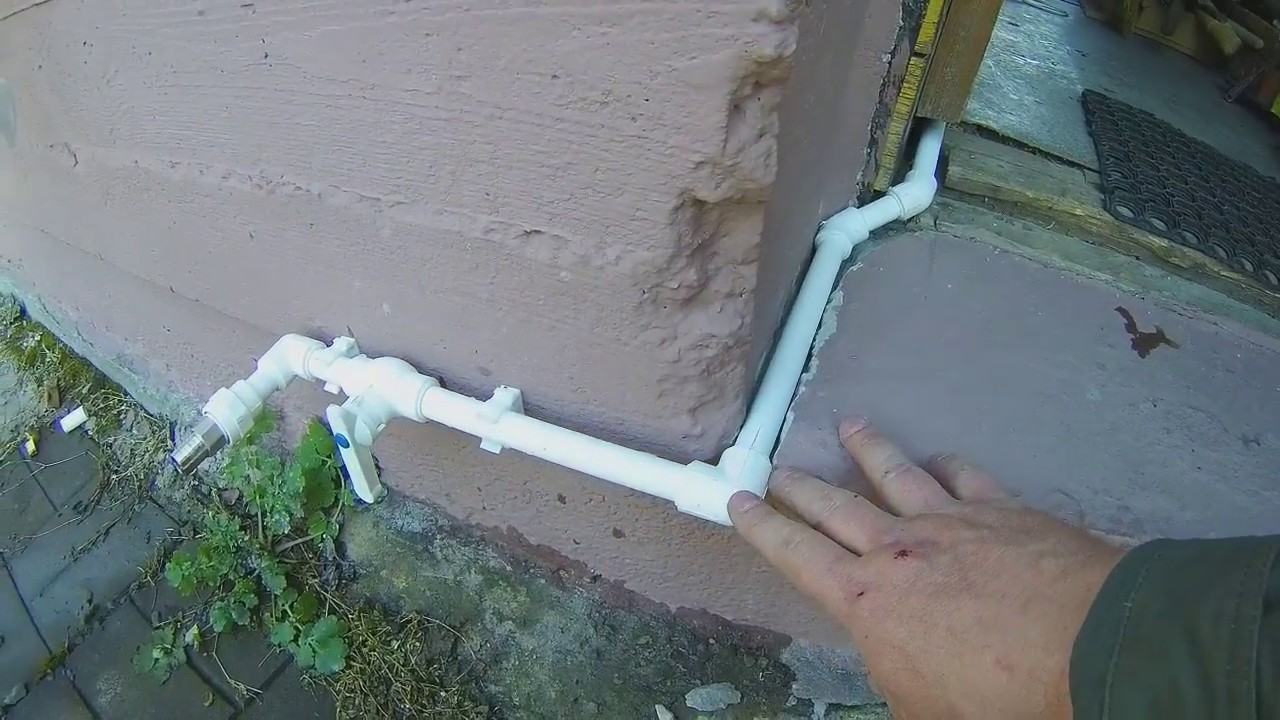

Последний шаг — врезка в дом, устанавливается запорная арматура. Грунт из отвала засыпается обратно в траншею, выравнивается.

Наружный и внутренний водопровод

Если выбор между накопительным баком и насосной станцией сделан, пора приступать к выполнению необходимого комплекса работ. Независимо от выбранной системы нужно выполнить монтаж водопроводной системы, а именно ее наружной и внутренней частей.

Снаружи следует выкопать траншею с таким расчетом, чтобы труба пролегала ниже уровня промерзания грунта в этой конкретной местности. При этом соблюдают уклон в размере 3 см на каждый метр магистрали.

Для утепления водопроводной трубы, расположенной выше уровня земли, можно использовать как обычную минеральную вату, так и современные теплоизоляционные материалы

Трубу на участке выше горизонта промерзания до входа в дом обязательно следует утеплить. В тех случаях, когда трубопровод проложен выше горизонта сезонного промерзания, проблему решают с помощью греющего кабеля. В траншее под трубопровод удобно разместить электрокабель насоса. Если его длины не хватают, кабель можно “нарастить”.

Но поручать эту операцию лучше всего опытному электрику, поскольку в случае поломки придется выполнять масштабные земляные работы или даже полностью заменять часть испорченного оборудования.

Для наружного водопровода вполне подходят трубы из пластика. Траншею подводят к колодцу, в его стенке делают отверстие, через которое вводят трубу. Ветку трубопровода внутри колодца наращивают с помощью фитингов, которые заодно обеспечат необходимое для стабильного тока воды сечение.

Если в схему водопровода включен погружной насос, его присоединяют к краю трубы и опускают в колодец. Если качать воду будет насосная станция, край трубы оснащают фильтром и обратным клапаном.

Расстояние между дном колодца и самой нижней точкой насосной системы должно быть не менее метра, чтобы взмученные работой машины песчинки не попадали в нее.

Отверстие вокруг входа трубы тщательно заделывают цементным раствором. Чтобы предотвратить попадание в систему песка и грязи, на нижний конец трубы ставят обычный фильтр в виде сетки.

Для прокладки наружной части водопровода следует выкопать траншею достаточной глубины, чтобы предотвратить замерзание труб в зимний период

В дно колодца вбивают длинный штырь. К нему прикрепляют трубу, чтобы надежно зафиксировать ее положение. Другой конец трубы соединяют с гидроаккумулятором или накопительным баком, в зависимости от типа выбранной системы.

После того, как траншея будет закопана, вокруг колодца следует выполнить монтаж глиняного замка со следующими параметрами: глубина – 40-50 см, радиус – около 150 см. Замок защитит колодец от проникновения талых и грунтовых вод.

В дом водопровод вводят таким образом, чтобы это место было скрыто под полом. Для этого необходимо частично раскопать фундамент, чтобы сделать в нем отверстие.

Монтаж внутреннего водопровода можно выполнить из металлических труб, но владельцы загородных домов практически всегда выбирают современные пластиковые конструкции. Они и весят легче, и монтировать их проще.

Необходим паяльник для труб ПВХ, с помощью которого концы труб нагревают и надежно соединяют. Такую пайку может самостоятельно выполнить даже начинающий мастер, однако следует познакомиться с распространенными ошибками при пайке ПВХ-труб, чтобы обеспечить действительно надежное соединение.

Вот несколько полезных правил:

работы по пайке следует выполнять в чистом помещении;
места соединения, как и трубы в целом следует тщательно очистить от любых загрязнений;
любая влага с наружной и внутренней части труб должна быть тщательно удалена;
не следует долго держать трубы на паяльнике, чтобы избежать их перегрева;
прогретые трубы следует сразу же соединить и удерживать в правильном положении несколько секунд, чтобы предотвратить деформацию в месте соединения;
возможные оплывы и излишек материала лучше удалять после остывания труб.

При соблюдении этих правил получается действительно надежное и долговечное соединение. Если же пайка выполнена некачественно, вскоре такое соединение может дать течь, что приведет к необходимости масштабных ремонтных работ.

Монтаж летнего водопровода

Итак, мы разобрались с типами трубопроводов. Теперь поговорим о сборке водопроводной системы.

Основные этапы устройства летнего водопровода:

Составление схемы-чертежа водопровода.
Покупка материалов.
Укладка канализации, согласно схеме.
Установка кранов, разбрызгивателей и прочих устройств.
Подключение к источнику подачи воды.
Тестирование.

План-схема летнего водопровода состоит из следующих этапов:

Для начала необходимо нарисовать эскиз. Обязательно отмечаются дорожки, постройки, грядки и прочие насаждения.
На участке колышками размечаются узлы и места пролегания будущего водопровода.
Затем в проект вносятся количество ответвлений, загибов, кранов и прочие нюансы.
Отмечаются места вывода водопровода на поверхность.

В зависимости от источника воды, трубопроводы имеют свои особенности.

Устройство водопровода при наличии централизованной сети

При монтаже сезонного водопровода следует придерживаться следующего плана:

Составляется подробная схема участка. Намечаются места, где пройдет водопровод, где будут располагаться краны, разбрызгиватели. Намечаются углы, заглушки, раструбы и прочее. Количество и расположение кранов рассчитывается так, чтобы полив всех насаждений на садовом участке осуществлялся при помощи шланга небольшой длины, около 3-5 метров. Рассчитывается глубина траншей, как правило она составляет 30-40 см. Если вы планируете проведение инженерных коммуникаций под грядками, то глубину необходимо увеличить до 50-70 см (для безопасной работе лопатой или культиватором). Основной водовод делается из труб диаметром 40 мм, а ответвления к точкам подачи воды – диаметром 25 или 32 мм. Укладку лучше производить под небольшим уклоном от источника подачи воды, для лучшей циркуляции. В нижней части нужно предусмотреть установку сливного вентиля. Необходимо продумать как будет организован дренаж.
После составления схемы делается расчет количества всех необходимых материалов и инструментов. После чего можно отправляться в магазин.
Если источник воды дачного водопровода центральная сеть, необходимо будет сделать врезку. Самый простой способ не предусматривающий отключения воды- это применение специальной “седелки” (хомут с уплотнителем и резьбовым патрубком). Седелку устанавливают на трубу, на патрубок прикручивают шаровой кран, через который проделывается отверстие на поверхности трубы.
Следующий этап подготовка траншеи.
Затем осуществляется сборка трубопровода, установка кранов и прочих элементов.
Готовый водопровод испытывается на герметичность, при подаче воды проверяется состояние стыков и соединений.
Водопровод можно закопать.

Прокладка водопровода от колодца или скважины

Если вблизи участка нет централизованной сети, то в качестве источника воды используют скважину или колодец. В этом случае необходим насос.

Способы установки насоса:

Погружной насос подвешивают на специальном тросе или цепи. Этот тип насоса способен качать воду с глубины не более 8 метров. Для установки вибрационного насоса металлический трос не применяется! Используется капроновый трос.
Поверхностный или самовсасывающий насос обязательно устанавливается на ровной поверхности. Для этого готовится ровная бетонная подставка и обеспечивается защита устройства от дождя (при помощи навеса или будки).

Инструменты и материалы для монтажа

Для обустройства сезонного водопровода понадобятся:

Трубы.
Фитинги и тройники.
Муфты.
Ключи: разводной, газовый, гаечный №17-24.
Специальный нож для резки полимерных труб или же ножовка для резьбы по металлу.
Лопата.
Лом.
Паяльник. Местами можно будет обойтись без фитингов и газового ключа используя соединение специальным газовым паяльником. Такой инструмент можно приобрести, стоит он относительно недорого. Некоторые магазины выдают паяльники на прокат.
Шаровой кран ½.
Уголок компрессионный 20 мм.
Тройник компрессионный 20 мм.
Седелка 63 (1/2).
Фумлента или фум нить.
Шлифовочная бумага для зачистки соединений патрубков.
Рулетка.
Маркер либо карандаш.

Дополнительные изделия, применяемые при обустройстве летнего водопровода

Основные устройства, которые понадобятся при монтаже трубопровода:

Штуцер. Он поможет быстро соединять шланг с краном. Одной стороной он накручивается на кран, с другой стороны закрепляется шланг.
Гофрированные шланги. Они недорогие по стоимости и в сложенном состоянии занимают мало места.
Специальные шланги для капельного полива, если таковой предусмотрен на участке.
Распылители или поливочные пистолеты.

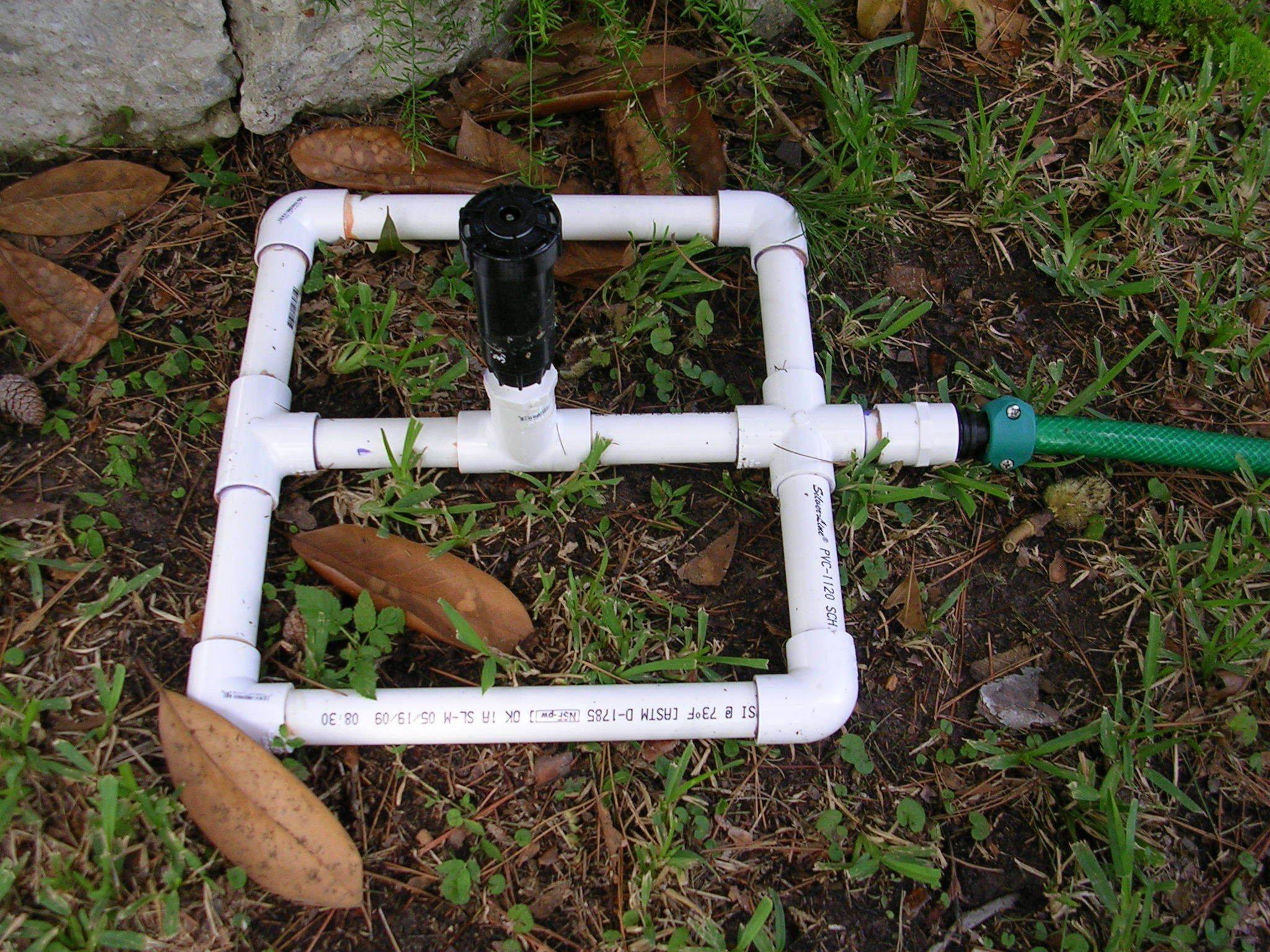

Дождевальные или поливочные головки.
Для автоматического полива можно приобрести специальный таймер или датчик влажности грунта.

Виды труб

Все материалы обладают своими достоинствами и недостатками. Далее рассмотрим подробнее, чем разные трубы отличаются, чем они лучше, а чем хуже своих «конкурентов».

Резина

Резиновые шланги – вариант дачного водопровода, если это летняя разборная конструкция. Резина – гибкий материал, поэтому такие трубки могут легко находиться на поверхности земли, не мешая проведению каких-либо работ и перемещению по участку. Поливочный водопровод, то есть тот, который используется исключительно для орошения приусадебного участка, как раз хорошо делать из резины, благодаря ее гибкости, маневренности и легкости монтажа.

Черная сталь

Черная сталь – высокопрочный материал. Однако в настоящее время он не слишком популярен за счет того, что сложен в монтаже, подвержен коррозии. Первые проблемы с такими трубами могут появиться уже через пять лет. Зато трубы из черной стали не боятся практически любого механического воздействия. Они прочны, ударостойки, выдерживают высокое давление, а также его перепады и перепады температур.

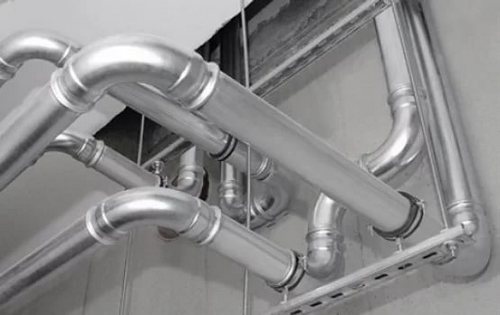

Оцинкованная сталь

В отличие от своего предшественника, черной стали, оцинкованная устойчива к коррозии, при этом также сохраняет высокую механическую прочность. Это был бы отличный материал, если бы не сложный монтаж. Так, для работы с металлом требуется сварка, а также создание резьбы.

Металлопластик

Этот вариант сочетает в себе достоинства металла и полимерных материалов. При создании такой конструкции трубу из алюминия помещают между двух полимерных слоев. Таким образом получается, что металл надежно защищен изнутри и снаружи, а значит, не подвержен коррозии. А за счет металлической основы труба получается прочная, устойчивая к любому воздействию.

При этом металлопластиковые трубы на рынке представлены разнообразными вариантами по доступной цене, а монтаж довольно прост.

Полипропилен

Полипропилен – это по сути разновидность пластика. Конструкция летнего водопровода на даче из полипропиленовых труб получается достаточно прочной, при этом легко монтируется и демонтируется. Кроме того, этот материал пригоден и для капитальной круглогодичной системы, поскольку представлен различными вариантами:

для канализации;
для холодного водоснабжения;
для горячего водоснабжения;
для отопления.

Водопровод из полипропилена устойчив к горячим и холодным температурам. Поэтому этот материал используют не только в частных хозяйствах, но и для промышленных нужд. Соединяются такие трубы с помощью спайки.

ПНД (полиэтилен низкого давления)

В настоящее время это один из самых популярных материалов. Можно сказать, что трубы ПНД для водопровода на дачу – идеальный вариант. Судите сами. Так, этот материал позволяет собирать систему без использования дополнительного оборудования, поскольку все фитинги уже оснащены резьбою, а закрутить их можно руками без особых усилий.

Система из труб ПНД очень прочная, может прослужить до 50 лет. Все потому, что этот материал не ржавеет, не подвергается коррозии, устойчив к химическому и механическому воздействию. Кроме того, он выдерживает высокие температуры, а при замерзании воды не лопается, а растягивается. Поэтому даже если забыть слить из ПНД труб летнего водопровода жидкость на зиму, ничего сильно страшного не произойдет.

Различные варианты таких труб подходят для низкого и для высокого давления.

ПВХ (поливинилхлорид)

ПВХ – еще один популярный современный вариант для изготовления труб. Их стоимость ниже, чем из полиэтилена. Однако и некоторые качества тоже ниже. Монтирование конструкции осуществляется с помощью холодной сварки. При правильном использовании срок использования также составляет 50 лет.

Однако такой трубопровод боится механического воздействия. При наличии царапин страдает прочность всей конструкции, поэтому вариант совершенно не подходит для летнего поверхностного водопровода. Если же выбрать ПВХ для стационарной конструкции, то нужно учесть два момента. Во-первых, укладывать их можно только в изоляцию. Во-вторых, они не выдерживают температуры выше +45 и ниже -15 градусов Цельсия. А значит, водопровод из ПВХ подойдет лишь для летнего стационарного холодного водопровода.

Особенности водопровода на дачном участке

Хорошо, если водопровод уже был сделан, когда был обустроен участок и построен дом. Если нет, то никогда не поздно это исправить.

Прежде чем приступить к проектированию и монтажу. Необходимо решить, зачем вам нужна система водоснабжения на вашей даче? Для полива и летнего садоводства или для комфорта при проживании в доме? Так вы сможете определить схему системы водоснабжения.

Кроме этого, нужно решить дополнительные задачи:

— Откуда будет браться вода?

— Нужен летний или круглогодичный вариант?

— Какой будет слив или канализация?

— Где я могу установить насосное оборудование?

— Сколько воды мне понадобится для ежедневных нужд?

— летний или зимний водопровод?

— Глубина промерзания грунта в вашем регионе?

В целом, к монтажу водопровода на даче нужно подходить со всей ответственностью и продумывать все детали, чтобы не было необходимости исправлять ошибки и что-то восстанавливать. Стоит изучить всю возможную информацию на эту тему, особенно если у вас нет опыта такой работы и нет никого, кто мог бы помочь, посоветовать.

Организация водоснабжения на даче

Водоснабжение на даче может осуществляться только с помощью насоса. Его можно подключить двумя способами: из накопительного бака или от аккумулятора.

При использовании первого варианта в бак поступает вода, но давление в системе низкое. Это связано с разницей в высоте: бак очищается на возвышении — на чердаке дома или на крыше. Основным условием является то, что его дно должно быть выше любой точки подачи воды.

Второй способ более удобен — с гидроаккумулятором. Тут само давление в системе формируется и поддерживается механически. Если аккумулятор дополняется насосом и автоматическим оборудованием (реле давления), вся сборка называется насосной станцией. Это цилиндрический резервуар, разделённый на 2 части эластичной мембраной. Когда вода входит, это фактически создаёт давление в системе (приблизительно 2 атм).

Монтаж

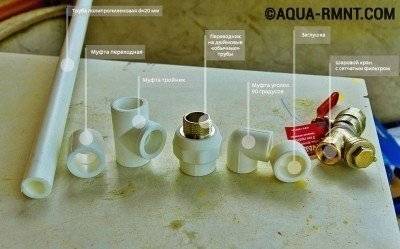

Монтаж систем водоснабжения из труб полипропилена выполняется на фитингах под муфтовую сварку.

Узнать больше о том, как выполняется монтаж водоснабжения из полипропиленовых труб, вам поможет видео в этой статье.

Инструмент

Для монтажа полипропилена своими руками вам понадобятся:

Изображение	Описание

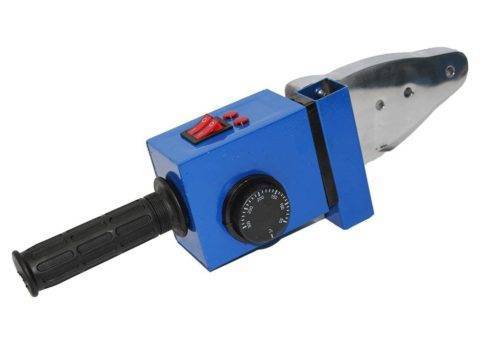

Паяльник с терморегулятором	Паяльник с комплектом насадок под наиболее популярные размеры труб (обычно 16-32 или 16-40 мм). При наличии терморегулятора последний должен позволять выставить температуру в 260°С.
Ножницы для пластиковых труб	Ножницы для резки труб. В общем-то, полипропилен легко режется обычной ножовкой по металлу, но ножницы дают идеально ровный срез, в точности перпендикулярный продольной оси трубопровода.
Зачистки для армированного алюминием полипропилена	При использовании армированных алюминием труб — шейвер (зачистку с наружными ножами) или торцеватель (зачистку, ножи которой выбирают армирование через торец трубы). Первый инструмент применяется для внешнего армирования, второй — для армирующего слоя, расположенного в середине толщины стенки.

Пара слов о том, зачем нужна зачистка.

При длительном контакте с водой алюминиевая фольга может разрушаться. Для трубы этот процесс будет означать расслоение стенок с катастрофическим падением прочности трубопровода.

Однако стоит убрать армирующий слой из области сварного соединения, сварить фитинг непосредственно с внутренней оболочкой трубы — и про проблему можно забыть.

Расслоение трубопровода на фитинговом соединении

Технология

Паяльник с насадкой нужного размера включается в сеть и греется до рабочей температуры;
Армированная алюминием труба зачищается шейвером или торцевателем;

На фото — зачищенная шейвером труба

Раструб фитинга и конец трубы совмещаются с насадкой на несколько секунд;
Затем они снимаются с насадки, и труба вставляется в фитинг;
Соединение фиксируется в течение нескольких секунд;
После полного охлаждения оно готово к эксплуатационным нагрузкам.

Порядок монтажа соединения на полипропиленовом водопроводе

Время нагрева и фиксации трубы определяется ее размером и подбирается из следующей таблицы:

Размер трубы, миллиметры	Время нагрева на насадке паяльника, секунды	Время фиксации соединения, секунды
50	18	6
40	12
32	8
25	7	4
20	6

Последствия перегрева при пайке: пластик выдавился внутрь трубы

Монтаж труб на ГВС имеет еще одну особенность, связанную с удлинением труб при повышении температуры. Длинные прямые участки снабжаются компенсаторами — П-образными изгибами или кольцевыми вставками. Ближние к компенсатору точки крепления должны быть скользящими, обеспечивающими свободное удлинение трубопровода по направлению к компенсатору.

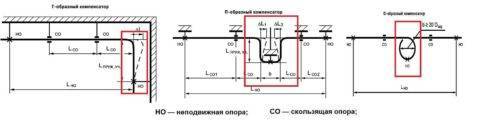

Устройство температурных компенсаторов на полипропиленовых трубопроводах

Как сделать летний водопровод на даче своими руками — пошаговые действия

Устройство системы водоснабжения в первую очередь предполагает составление проекта. В нём должны быть отмечены точки потребления воды, имеющиеся подземные коммуникации, дорожки и постройки. Если в перспективе планируется размещение каких-либо конструкций, клумб или сооружений, их тоже желательно отметить, особенно, если конструкция будет постоянной.

Схема разводки

При составлении проекта водопровода нужно учесть размещение всех построек и объектов, а также запланировать появление новых

При проектировании неразборной конструкции важно помнить о том, что все трубы должны укладываться под уклоном относительно места подключения к водозабору

Трубы в траншее обязательно должны укладываться под уклоном. Это позволит слить на зиму воду из системы и избежать разрыва труб

Они выходят из земли только в местах потребления. В самой нижней точке системы устанавливается сливной вентиль. Осенью всю воду нужно слить, иначе она разорвёт трубы.

Трубы лучше приобретать пластиковые или полиэтиленовые. Их удобно соединять при помощи гибких шлангов. Это позволит легко переделать конструкцию постоянного водопровода. Можно соединять трубы пластиковыми фитингами или пайкой. Также понадобятся тройники, краны и уголки.

Кроме того, необходимо вырыть траншею, в которую и будут укладываться трубы. Глубина обычно составляет 30-40 сантиметров.

Однако, если трубы будут проходить непосредственно под грядками, и велика вероятность того, что их можно зацепить лопатой или культиватором, то её лучше увеличить до пятидесяти-семидесяти сантиметров. Конечно, это большой объём работы, но, если трубы будут пробиты, то искать течь будет гораздо сложнее.

Глубина траншеи для летнего водопровода значительно меньше, чем для обычного. Она колеблется от тридцати до семидесяти сантиметров

Если же выбор сделан в пользу разборной схемы, то можно использовать не только пластиковые трубы, но и обычные резиновые шланги. Их соединяют перемычками, кусками труб или специальными скрепами, которые позволяет одним движением разъединить или соединить два отрезка водопровода.

Необходимые материалы

Чаще всего прокладка труб осуществляется из-за необходимости полива огорода. Чтобы обеспечить водой огород площадью десять соток, понадобятся следующие материалы:

труба полиэтиленовая (диаметр 20 мм) – 100 метров;
муфта компрессионная с наружной резьбой (20*1/2) – 10 штук;
шаровой кран 1/2 — 10 штук;
уголок компрессионный 20 мм — 8 штук;
тройник компрессионный 20 мм — 4 штук;
седелка 63*1/2 — 1 штука;
фумнитка — 1 штука.

Использование фитингов позволяет собрать летний водопровод для полива всего лишь за один день. При этом место соединения герметично, и его легко разобрать

Этапы монтажа

1. Если точкой ввода воды на участке является стальная труба централизованного водопровода, то, чтобы подключиться к ней прямо под давлением, нужен накладной тройник (седелка). Его устанавливают на трубу и затягивают болты. Затем на фумнитке в него вворачивают шаровой кран, через который дрелью высверливается отверстие в магистральной трубе. Сразу же после этого кран закрывается.

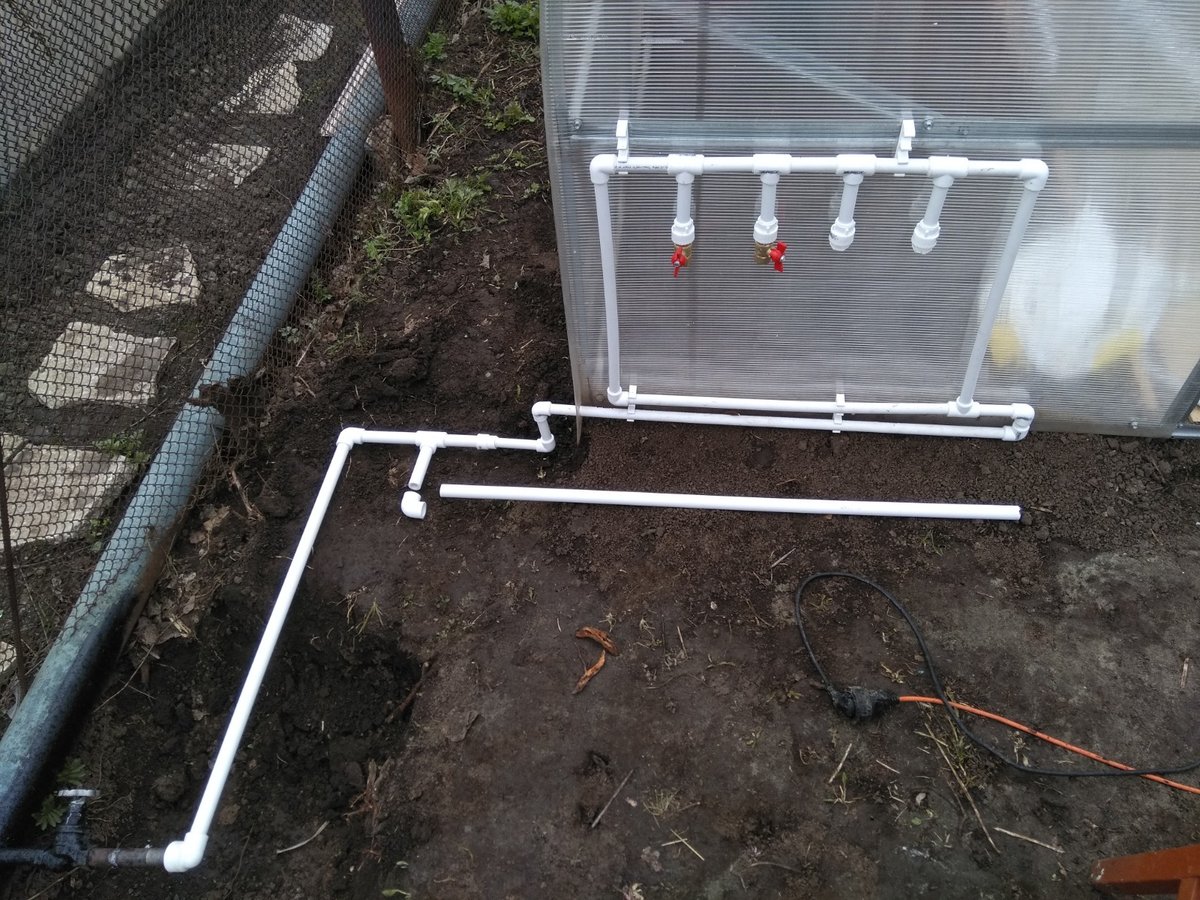

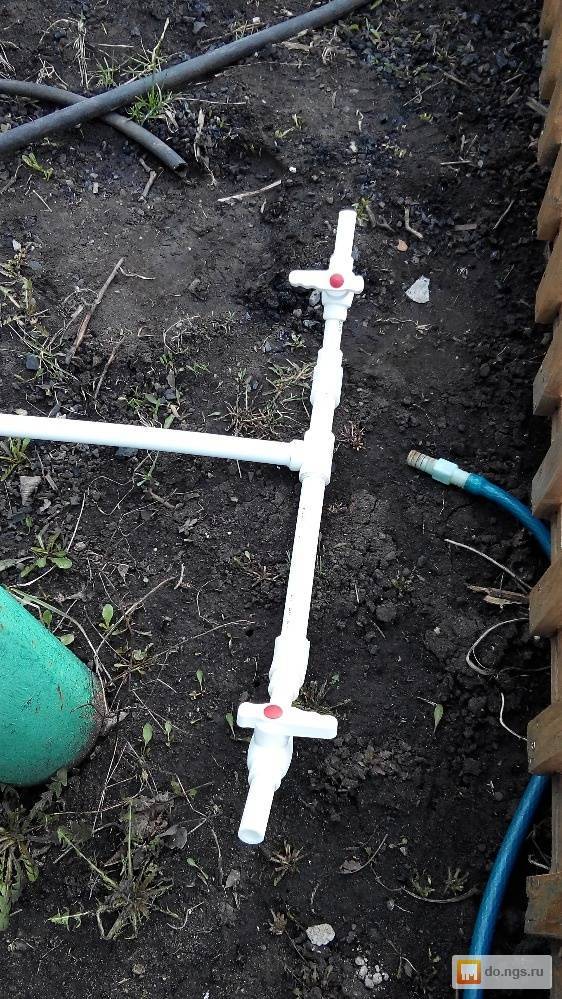

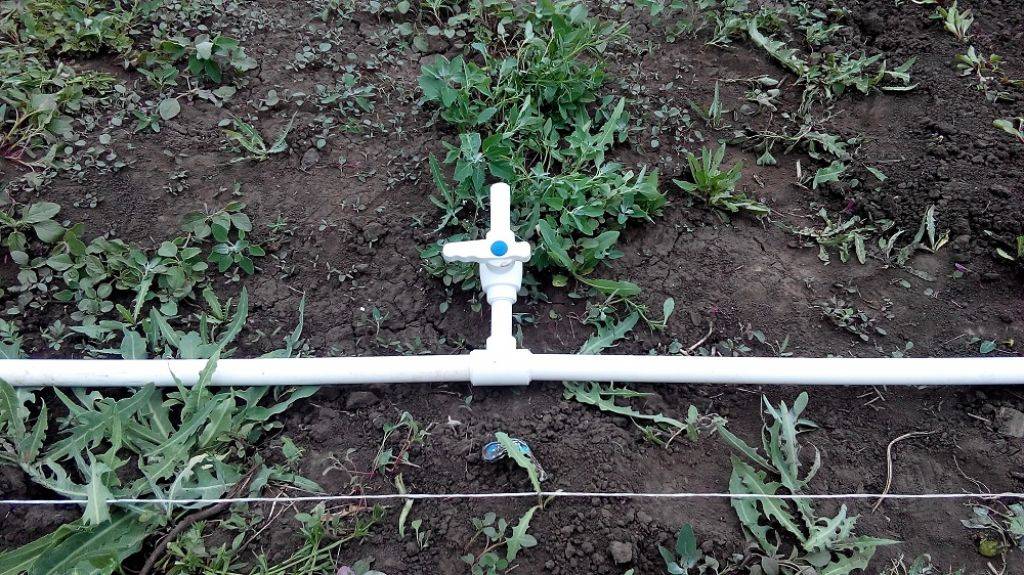

Разводка труб для летнего водопровода выполняется с помощью тройников, а для соединения труб лучше всего использовать фитинги
Неразборный водопровод находится под землей. На поверхность трубы выходят только точках потребления воды. Для удобства их можно сделать не две-три, а семь-десять
Летний водопровод — это не только отличный способ избежать ненужной работы, но и возможность создать «городской» уровень жизни для тех, кто с апреля по октябрь обитает за городом, можно и посуду под краном помыть, и стиральную машину подключить, и горячий душ организовать.

Планирование системы

Из-за того, что ППР трубы не гнуться, при разрабатывать схему разводки надо так, чтобы обходов и поворотов было как можно меньше. Ведь все они делаются при помощи фитингов, а они имеют солидную стоимость (по сравнению с трубой). Потому стараемся разводку оптимизировать — сделать как можно меньше поворотов, обходов и изгибов.

Последовательное (тройниковое) подключение

Монтаж водопровода из полипропиленовых труб с последовательным подключением потребителей (сантехники и бытовой техники) используется в небольших системах. Обычно в них 5-6 точек подключения. При такой организации водопровода от стояка отходит одна труба, она последовательно обходит все точки подключения. В случае с PPR-водопроводом все ответвления делают при помощи тройников, потому данный тип еще называют тройниковым.

Монтаж водопровода из полипропиленовых труб последовательным подключением потребителей

Плюс этой системы — необходимо небольшое количество труб, а минус — давление на каждом ответвлении падает. В результате, при одной-двух работающих точках разбора, третьей, находящейся дальше от стояка, давления может просто не хватить.

Параллельная (коллекторная) разводка

Параллельная схема подключения называется еще коллекторной. Это потому, что после отвода от стояка устанавливается специальное устройство — коллектор. Это элемент с одним входом и некоторым количеством выходов. Есть из полипропилена и металла. Для водопровода более подходящие (и более дешевые) коллекторы из полипропилена.

Схема подключения такова, что от каждого отводов тянется отдельная труба к каждому потребителю (иногда к небольшой группе потребителей).

Параллельная схема монтажа водопровода из ППР труб

Подводка с сантехнике и бытовой технике

В каждом из способов монтажа водопровода из полипропиленовых труб к конкретному потребителю подходит труба. Есть два способа подключения к системе: гибкая и жесткая подводка.

Жесткая подводка более надежна: PPR трубы и фитинги имеют высокую прочность. К тому же в этом случае имеется только одна резьба — на месте подсоединения потребителя. Но данный тип подводки требует высокой точности исполнения: погрешность может составлять всего несколько миллиметров. Этого при монтаже полипропиленового водопровода своими руками добиться сложно, потому чаще используют гибкую подводку. Только будьте внимательны, в некоторых случаях ее использование невозможно: подключать газовые котлы или газовые колонки, подводить воду к накопительным водонагревателям, водяным полотенцесушителям рекомендуют только с использованием жесткой подводки.

Варианты исполнения жесткой подводки

Мягкая подводка, наоборот, не требует высокой точности — погрешности нивелируются гибким шлангом в оплетке из нержавеющей стали или шлангом, который используют для подключения стиральной машины или посудомойки. Тубы выводят примерно в том районе, где устанавливается техника или подключается сантехника. Завершается она переходником на металл, к которому подключается шланг гибкой подводки (вторым своим концом он подключается к прибору).

К переходникам подсоединяются гибкие шланги

Этот вариант менее надежный, так как многое зависит от качества гибкой подводки. Также не самый приятный момент — наличие двух резьбовых соединения, а это — потенциальное место для появления течи.

Какие трубы лучше выбрать

Совсем недавно такой вопрос не стоял. Водопроводные трубы для дачи использовались только из стали.

На данный момент варианты из металла практически не берут, потому, что появилась превосходная альтернатива – пластиковые аналоги.

Для загородного участка лучше варианта не найти. Такие трубы не покрываются ржавчиной и не портятся от влияния низких температур.

Только при покупке нужно учесть тот факт, что пластиковые водопроводные трубы бывают разными:

ПНД. Полиэтилен низкого давления. Такие изделия привлекают тем, что конструируются без вспомогательных элементов. Фитинги для работ с такими материалами оснащены резьбой и легко закручиваются вручную.
ПВХ. Эти трубы для дачного дома используют очень часто. Они стоят меньше, чем предыдущий вариант и скрепляются посредством холодной пайки (на клей). Шов на таких заготовках выходит прочным и надежным.
ППР. Этот вид пластиковых труб можно применять для холодной и горячей воды и для системы отопления. Соединяют данные материалы пайкой и муфтами.

Материалы для капельного полива из полипропиленовых труб

В отличие от металлических труб, полипропиленовые аналоги обладают большими преимуществами. Кроме того, материл достаточно дешевый, и подходит для сборки системы капельного полива.

Перед сборкой, нужно подготовить следующее:

Емкость с объемом 100 л. Вода будет нагреваться под действием солнечных лучей, что благотворно влияет на растения.
Шаровой кран.
Фильтр для очистки воды. В противном случае, система быстро выйдет из строя.
Емкость для питательных удобрений.
Трубопровод
Отводы из полипропиленовых труб или специальные ленты, которые соединяются при помощи специальных тройников.

Чтобы определиться с размерами материалов, нужно разметить земельный участок. Для полива 1м2 понадобится около 30 л жидкости в сутки, в зависимости от вида насаждений. Также нужно подсчитать количество отводов и расстоянием между установленными капельницами.

Для обеспечения необходимого давления, емкость рекомендуется установить на высоте 1-2 м. Этого будет достаточно, чтобы обеспечить полив 50 м2. Тара устанавливается на крепкой и ровной опоре.

Полезные статьи для садоводов и огородников

Кран устанавливается в проделанное отверстие в таре с водой, на высоте 10 см от дна. С другой стороны сделать соединение с дачным водопроводом. Чтобы емкость заполнялась до определенного уровня, рекомендуется воспользоваться клапаном с поплавком.

Монтаж летнего водопровода на даче из полипропиленовых труб
