Установка арматуры в опалубку
Эту операцию можно не делать, если Ваша будущая постройка будет выполнена из легких материалов. Для кирпичных стен это надо сделать обязательно.
Арматура диаметром 12-16 мм укладывается в траншею под фундамент в виде каркаса, как это показано на рисунке. Прутья связываются между собой стальной проволокой. Сварка не допускается – это может привести к деформации фундамента. Под нижние прутья подложите битые кирпичи, делая просвет между ними и дном засыпки. Окончательно укрепите опалубку по ее верхнему периметру деревянными брусками.
Чтобы обеспечить вентиляцию внутри фундамента, заложите по всему периметру керамические или, в крайнем случае, металлические грунтованные трубы диаметром 60-80 мм с шагом 2-3 метра.
Что еще стоит знать об особенностях заливки
Во время заливки основания бетоном важную роль играет консистенция бетонного раствора. Слишком жидкий бетон использовать нельзя, он образует расслоения и фундамент со временем «поплывет».
Также жидкий бетон приведет к образованию водяной прослойки сверху слоя, а твердая фракция осядет на дно траншеи. Оптимальный для таких оснований бетон должен быть густым и для его выравнивания нужно прикладывать достаточно усилий.
Если бетон уже доставлен на строительную площадку слишком густым, тогда стоит добавить немного воды и снова все перемешать. Также стоит добавить в раствор специальный пластификатор и морозостойкие добавки. Их можно купить практически в любом строительном магазине.
Полученный бетонный раствор должен отвечать марке, лучше использовать раствор большей марки, чем меньшей. Также он должен отвечать задекларированным параметрам морозостойкости, пластичности и водонепроницаемости.
После того, как опалубка будет демонтирована, на внешней поверхности готового фундамента нужно установить гидроизоляцию. А если внутри конструкции предусмотрен цокольный этаж, тогда еще и теплоизоляционный слой. Экономить на изоляции нельзя, а провести все работы можно своими руками.
Если строго придерживаться указанных выше этапов заливки фундамента своими руками, тогда в сжатые сроки и при минимальных финансовых расходах получится надежное и долговечное сооружение. Понятно, что существуют и другие типы оснований, которые также подходят под возведение бань. Просто лучше подобрать оптимальную конструкцию, исходя из существующей на строительной площадке ситуации и структуры почвы.
Заливка фундамента
Для заливки используется песчано-цементный раствор. Его можно изготовить самостоятельно, но большинство строителей предпочитает пользоваться готовым раствором, привезенным прямо на площадку в миксере.
Необходимо применять бетон марок М 200 или М 300. Оптимальный вариант — одномоментная заливка всей ленты, позволяющая получить монолитный фундамент с одинаковыми свойствами по всей длине.
Нельзя лить материал в одно место, ожидая, что он расплывется по всей длине ленты. Надо заливать в несколько равноудаленных точек, это ускорит работу и обеспечит равномерную структуру бетона.
Если заливка бетона по каким-либо причинам была прервана больше, чем на сутки, продолжить ее можно только после полного затвердения предыдущей порции материала.
Поверхность залитой ленты необходимо разравнивать правилом или лопаткой. Сушку необходимо производить под слоем полиэтилена, с поливом водой каждые 4 часа в течение 3 первых дней. Затем в течение 7 дней полив производят 3 раза в сутки.
Снимать опалубку можно через 10 дней, а полное высыхание считается произведенным через 28 дней.
Отсыпка и армирование
Прежде чем заливать основание, сделанное монолитной лентой, нужно подготовить дно траншей и связать каркас из арматурных стержней, обеспечивающий жесткость, прочность и долговечность железобетонной конструкции. Отсыпка или подушка под фундамент представляет собой:
- Крупнофракционный или речной песок, который укладывают на дно всей ленты. Толщина этого слоя составляет 20 см. Песок тщательно проливают водой и трамбуют, после чего толщина песчаной подушки уменьшается до 15 см.
- Щебень средней фракции (2 – 4 см). Этот слой должен быть не менее 20 см. Его толщина не меняется после трамбовки, а нижние камни прочно вдавливаются в песок. Таким образом, создается хороший дренаж.
- Если уровень грунтовых вод на данном участке довольно высок, на дно траншеи поверх утрамбованной отсыпки укладывают рулонную гидроизоляцию. В некоторых регионах в качестве гидроизоляции используют глину, которую насыпают ровным слоем, проливают водой и с особой тщательностью трамбуют.
Завершив трамбовку, приступают к сооружению опалубочной конструкции, для чего используют деревянные щиты. Зная, как правильно сделать опалубку, все работы проводят под контролем строительного уровня. Щиты устанавливают в траншеях, подперев снаружи различными пиломатериалами и кольями.
Для создания дополнительного утепления основания внутреннюю сторону опалубки, кроме пленки, отделывают пеноплексом или пенопластом.
Для прочности и неподвижности опалубки противоположные щиты соединяют поперечными перемычками. Внутреннюю поверхность конструкции выстилают гидроизоляционным материалом, в качестве которого может быть использована полиэтиленовая пленка. Она предотвратит впитывание влаги из раствора в деревянные щиты опалубочной системы.
Армирование осуществляется с помощью арматурных прутов:
- Для продольных полос берут стрежни диаметром 12-16 мм. Поверхность таких усиливающих конструкцию изделий оснащена ребрами, обеспечивающими качественное и надежное сцепление с бетоном.
- Поперечные перемычки и вертикальные элементы делают из гладких прутов с сечением 8-10 мм.
- Дополнительного усиления требуют углы, где арматура укладывается и связывается в 3 слоя.
Следующий этап – заливка фундамента, для чего потребуется мобильная бетономешалка или заказ миксера с готовым раствором. Бетонное основание считается самым доступным и простым в создании. Баня – строение маловесное и особой нагрузки на основание ее стены и кровля не оказывают. Это значит, что отпадает необходимость в сооружении монолитной плиты.
Ленточный фундамент прекрасно ведет себя на любых грунтах и при значительных перепадах температур
Именно поэтому его чаще всего сооружают под баню, обратив особое внимание на правильность не только расчетов и выполнения таких операций, как армирование и заливка
Армирование опалубки
После застывания бетон становится абсолютно неэластичным, чтобы он мог хорошо переносить воздействие различных природных факторов, необходимо придать ему дополнительную жесткость и прочность при помощи армирования — стальных прутов, связанных по определенным правилам.
Примерная схема расположения арматуры
Удобнее устанавливать арматуру после того, как собрана опалубка. Для этого в дно траншеи в два ряда вбиваются отрезки арматуры. Они должны отстоять от щитов опалубки на 5 см, а высота их, после того, как их вобьют, должна быть на 5 см меньше высоты фундамента. Затем на дно кладутся горизонтальные прутья арматуры. Они привязываются проволокой к вертикальным опорам на высоте 7-10 см от дна траншеи (чтобы было удобнее, можно под арматуру подложить кирпичи – это и будет нужная высота). Верхний пояс армирования должен быть заглублен в будущий фундамент на 6-8 см.
Вот как выглядит армирование фундамента
После того, как армирование будет закончено, остается только предусмотреть технологические отверстия для подвода/отвода воды, света и для вентиляции. Для этого нужно отрезать кусок пластиковой трубы, прикрепить его к арматурной обвязке в нужном месте. Чтобы труба не забилась бетоном, ее можно засыпать песком.
После установки армирования необходимо предусмотреть технологические отверстия
Армирование
Армопояс изготавливается из толстой арматуры (>12 мм продольная и 6-8 мм поперечная, вертикальная арматура). Для работы понадобится болгарка, проволока для связки армопояса, сварочный аппарат, а также рулетка.
Армирование
Пояс состоит из продольных (четырех или более), поперечных и вертикальных арматурин. При этом вся конструкция должна отстоять от опалубки, грунта и верхней точки фундамента на 5 см, быть усиленной в углах здания. Поперечный срез армопояса представляет собой прямоугольник или квадрат.
Арматура нарезается на необходимую длину. На земле раскладываются продольные и поперечные прутья, которые связываются проволокой в местах соприкосновения. Сваривать каркас не рекомендуется, так как сваренный каркас может потерять целостность при уплотнении залитого бетона или эксплуатации построенной бани.
Продольные прутья раскладываются и связываются друг с другом с нахлестом порядка 30 см.
Вязка продольных прутьев
Расстояние между поперечными и вертикальными прутками не должно превышать 50 см. В том случае, если ленточный фундамент шириной до 120 см, то имеет смысл сделать каркас не из двух, а из трех продольных арматурин. При большой высоте фундамента так же стоит увеличить количество продольных прутков. Также сверху каркас укрепляется П-образными хомутами, предназначенными для увеличения прочности конструкции и уменьшения риска растрескивания ленточного основания.
Хомуты
На углах бани каркас дополнительно укрепляется арматурой, расположенной под углом 45 градусов относительно горизонтальных прутьев.
Армирование углаАрмирование угла
Готовый связанный каркас устанавливается на пластиковые подпорки. Чтобы в процессе заливки бетона не произошло подвижек, между опалубкой и арматурой вставляются крепления из пластика.
Армирование ленточного фундаментаАрмирование и прокладка коммуникаций
Возводим опалубку
Для ЛФ-основания обычно необходимо собирать опалубку, выполненную из досок обрезного типа. У вас есть возможность сэкономить в том случае, если будете придерживаться следующих советов:
- Если вы хотите выполнить металлочерепичную крышу, то для обустройства опалубочной конструкции рекомендуется применять обрезную доску. Она в дальнейшем сможет пойти на обрешётку.
- В тех ситуациях, когда предполагается обустройство мягкой кровли, то неплохо было бы взять под опалубочную составляющую плотную фанерку. Объясняется это тем, что далее материал можно будет использовать для настила. Подобным образом становится возможным небольшое понижение стоимости ЛФ, так и всей постройки.
- Что касается операции сбивки щитов, то осуществляется она непосредственно на строительном участке. Для этой цели понадобится молоток и гвозди. Но не забывайте о том, что важным условием является их забивка таким образом, чтобы шляпки располагались бы только с внутренней части. Таким образом, можно обеспечить наиболее ровную поверхность монолитного ленточного фундамента. К тому же, легче станет съём опалубки.
- Щитки лучше подпирать с помощью древесных распорок. Это делается для того, чтобы заливаемый бетон не опрокинул бы их своей тяжестью.
- Что касается такого параметра, как высота опалубочной конструкции, то её лучше выполнять на десять сантиметров выше, чем уровень бетонной кладки. Играет роль при ответе на вопрос, как сделать ленточный фундамент под баню.
- Для исключения возможности протечек бетона в опалубочные щели следует использовать полиэтиленовую плёнку, которую можно будет закрепить степлером.
Нельзя забывать и об укладке кирпичами дна рассматриваемой ямы. Они предназначены для армокаркаса ЛФ-основания. Сборный тип основания, в свою очередь, не требует мастерить опалубочную составляющую.
Подготовка
Где строить баню
Мнение эксперта:
Масальский А.В.
Задать вопрос эксперту
Где строить баню? Прежде всего, обратите внимание на ландшафт вашего участка и тот тип канализации, который будет обустроен. Так, например, выгребная яма и септик должны находиться в удалении от водозаборных точек, водоемов, соседских участков. Если же слив бани будет подключен к центральной канализации, то строение можно возводить в любом удобном месте участка, например, в небольшом (от 30 метров) удалении от реки, пруда, бассейна
Если же слив бани будет подключен к центральной канализации, то строение можно возводить в любом удобном месте участка, например, в небольшом (от 30 метров) удалении от реки, пруда, бассейна.
Проект бани
Также подготовка сводится к удалению верхнего слоя почвы и разравниванию участка. Для этого стоит воспользоваться услугами спецтехники.
Подготовка участка
Столбчатое основание
Баня – постройка, которая относится к дополнительным дворовым строениям, поэтому она редко обладает значительной массой. Поэтому когда выполняется фундамент для бани 4х6 своими руками, столбчатый базис является идеальным вариантом, который можно возвести из подручных материалов.
При возведении такого основания применяются опоры-столбы, которые устанавливаются на глубину промерзания почвы.
Одной из разновидностей столбчатого основания является конструкция, состоящая из опор, выполненных их жженого кирпича. Стоит помнить, что столбы, которые стоят по углам, имеют размер 40 на 40 см, а боковые – 25 на 25 см.
Для того чтобы возвести столбчатое основание, по заранее произведенной разметке роются ямы, на дно которых насыпается песчаная подушка и щебень. Толщина каждого слой песка и щебенки должна составлять не больше 100-150 мм. После этого переходят к укладке кирпича.
Достаточно простой технологией возведения отличается основание из асбоцементных труб. Минимальный диаметр применяемых труб должен равняться 200 мм.
В угловых точках будущего строения нужно выкопать ямы шириной 240 мм и глубиной 1500 мм. В углубления следует установить асбестоцементные трубы, внутрь каждой обсадной трубы необходимо поместить по четыре стержня из стали. В завершение каждая опора бетонируется. При закладке трубу нужно немного поднять, чтобы в ее основании образовалась опорная подушка из бетона.
Для того чтобы в будущем была возможно крепить бревна или бруски к базисным опорам, в каждую трубу перед заливкой врезается резьбовая шпилька, ее длина должна быть порядка 50-60 см.
Видео фундамент для бани 4х6 своими руками:
Глубина заложения фундамента
Для правильного расчета фундамента следует сначала изучить структуру грунта на участке, глубину промерзания грунта и уровень грунтовых вод. Учитывая все факторы можно выбрать оптимальную глубину заложения фундамента.
Глубина заложения фундамента и тип грунта
Фундамент будет крепким, если основанием служит однородный грунт. Такой грунт равномерно осаживается и фундамент не перекосит и не треснет. Глубина заложения фундамента зависит также от типа грунта. Рассмотрим виды грунтов: скальный, хрящевый, песчаный и супесь, глинистый и суглинок.
Скальный грунт позволяет закладывать фундамент строения на поверхности, сняв тонкий плодородный слой почвы.
Хрящевый грунт состоит из гравия, хряща, крупных камней. Фундамент на таком грунте закладывают на глубине не менее 500 мм. Глубина заложения фундамента определяется нагрузкой строения и уровнем грунтовых вод, от глубины промерзания грунта она не зависит.
Песчаный грунт хорошо пропускает воду, поэтому вода не застаивается вблизи поверхности даже при высоком залегании грунтовых вод. Незначительное промерзание песчаного грунта и упомянутый фактор позволяют закладывать фундамент на глубину 500-700 мм. Если песчаный грунт мелкозернистый или пылевидный и грунтовые воды располагаются высоко, то такой грунт может значительно промерзать и тогда глубина заложения фундамента увеличивается до глубины промерзания грунта.
Стоит учитывать, что песчаный грунт сильно уплотняется под нагрузкой и тяжелое строение может сильно осесть, поэтому советуем делать высокий цоколь. Аналогичные рекомендации подходят и для глиняно-песчаного грунта – супеси, содержащего 3-10% глины, но рекомендуемая глубина заложения фундамента опускается до 700-1000 мм.
Фундамент на глинистом грунте закладывают чуть ниже глубины промерзания грунта
Это особенно важно при высоком уровне грунтовых вод. Глинистый грунт имеет способность сжиматься под нагрузкой и вспучиваться при замерзании, как бы выталкивая фундамент на поверхность. Чтобы при этом фундамент не треснул, советуем делать высокопрочный фундамент и отдавать предпочтение столбчатому фундаменту
Чтобы при этом фундамент не треснул, советуем делать высокопрочный фундамент и отдавать предпочтение столбчатому фундаменту
Фундамент на суглинке также закладывают ниже глубины промерзания грунта. Суглинок содержит песок и не менее 10-30% глины
Чтобы при этом фундамент не треснул, советуем делать высокопрочный фундамент и отдавать предпочтение столбчатому фундаменту. Фундамент на суглинке также закладывают ниже глубины промерзания грунта. Суглинок содержит песок и не менее 10-30% глины.
Уровень грунтовых вод и глубина заложения фундамента
Положение уровня грунтовых вод влияет на глубину заложения фундамента следующим образом:
Если грунтовые воды залегают глубоко, более чем на 2000 мм ниже глубины промерзания грунта, то фундамент можно закладывать на глубину 500 мм и ниже.
Если грунтовые воды залегают не так глубоко, но ниже глубины промерзания грунта, то либо фундамент закладывают на глубину промерзания грунта, либо от глубины промерзания грунта до дна фундамента кладут гравийно-песчаную подушку (хорошо ее утрамбовывают), а фундамент закладывают на глубину 500 мм и ниже.
Если же грунтовые воды доходят до уровня промерзания грунта, то глубина заложения фундамента должна быть ниже глубины промерзания грунта не менее, чем на 100 мм.
При высоком расположении грунтовых вод фундамент закладывают ниже глубины промерзания грунта, за исключением наличия песчаного грунта и круглогодичного отапливания строения.
Оптимальная глубина заложения фундамента
Оптимальная глубина заложения фундамента выбирается следующим образом. Если грунт под домом пучинистый, то фундамент нужно закладывать ниже точки промерзания грунта, в Средней полосе России на глубине 1500 мм (глубина промерзания грунта около 1200-1400 мм). К югу и западу страны глубина промерзания грунта уменьшается, а к северу и востоку увеличивается. В каждом районе путем многолетних наблюдений специалисты установили глубину промерзания грунта, которую можно узнать в местной строительной или проектной организации. Если в доме живут всю зиму, то можно не учитывать этот фактор и закладывать фундамент выше.
Основанием фундамента должен быть плотный, хорошо слежавшийся грунт, поэтому фундамент закладывают ниже 500 мм. Слой рыхлого грунта снимается, дно выравнивается горизонтально, делается песчаная подушка высотой 150 мм, которая хорошо трамбуется.
Фундамент под внутренние капитальные стены закладывают на глубине 500 мм.
Столбчатый фундамент
Столбчатый фундамент
Если вы решили построить деревянную баню и грунт позволяет, то можно сделать столбчатый фундамент, который позволит существенно сэкономить деньги на этом этапе строительства.
Материал для столбчатого основания бани может быть разным: кирпичные столбики, бревна, трубы из стали или асбеста, заполненные бетоном.
Именно последний вариант, пользующийся наибольшей популярностью, мы и рассмотрим.
Как залить столбчатый фундамент
Шаг 1. В намеченных углах бурят при помощи садового бура полутораметровый тоннель, диаметр которого обычно на 5-10 см больше диаметра асбестовой трубы, подготовленной для монтажа фундамента.
Шаг 2. В скважины вставляют трубы, которые должны возвышаться над поверхностью земли на 0,4 м. Чаще всего применяют изделия диаметром в 200 мм.
Шаг 3. Выравнивают трубы, ориентируясь по ватерпасу.
Шаг 4. Выполняют обратную засыпку грунта вокруг труб. В процессе отсыпки землю утрамбовывают.
Шаг 5. Внутрь трубы заливают цементный раствор приблизительно на полметра. На цементе не стоит экономить.
Шаг 6. Немного приподнимают трубу в скважине, чтобы дать цементу возможность стечь немного на дно лунки.
Шаг 7. Продолжают заливать цемент, оставив незаполненными 15 см верха трубы.
Столбчатый фундамент
Шаг 8. Пока цемент в трубе не застыл, в него погружают арматурный прут.
Шаг 9. Теперь можно залить цемент до краев труб.
Столбчатый фундамент
Шаг 10. Между столбами делают кирпичную кладку шириной в половину кирпича.
Шаг 11. Получившееся основание выравнивают цементом и закрывают рубероидом.
Простой и прочный фундамент для деревянной бани готов.
Ленточный фундамент
Ленточный фундамент, схема
Для сооружения такого основания потребуется затратить больше трудовых и материальных ресурсов. Зато оно более универсальное. Да и принцип его возведения достаточно пост.
Шаг 1. В пределах разметки выкапывают траншеи под стороны фундамента. Глубина канав зависит от нагрузки на фундамент, вида почв и глубины промерзания грунта. Обычно дно канавы проходит на 0,2 м ниже точки промерзания почвы. Траншеи должны быть на 10-20 см шире стен фундамента. В обсыпающихся грунтах канавы имеют вид перевернутой трапеции. По окончании копки необходимо выровнять и утрамбовать дно, убрать из него обвалившийся грунт
Мелкозаглубленный ленточный фундамент — траншея
Шаг 2. В траншее делают подушку из песка и гравия. Сначала засыпают десятисантиметровый слой песка желательно мелкой фракции, потом его поливают водой и засыпают гравием, слоем также в 10 см. Процедуру повторяют до тех пор, пока не будет достигнута середина траншеи. Последний слой должен быть из песка.
Установка опалубки плитного фундамента
Армирующий каркас
Армирование ленточного фундамента
Сборка армирующего каркаса

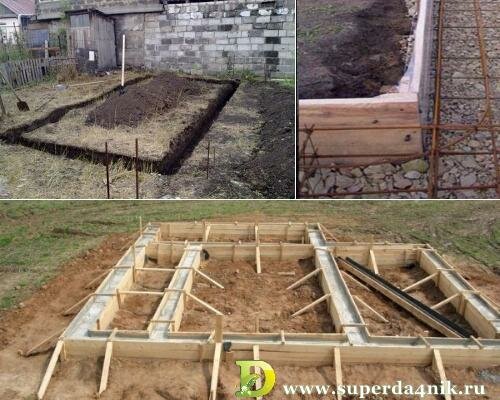

Опалубка и армирование
Шаг 3. Подушку сверху обкладывают одним кирпичным слоем, который будет служить поддержкой для арматуры и исключит ее провисание.
Шаг 4. Устанавливают опалубку. На этом этапе необходимо позаботиться о выходе труб канализации. Для этого в опалубке делают входное и выходное отверстия и протягивают через них отрезок трубы.
Опалубка
Шаг 5. Готовят раствор цемента. Для этого сначала смешивают необходимое количество песка и сухого цемента, потом к этой смеси добавляют гравий и перемешивают. Добавляют воду.
Шаг 6. Внутрь опалубки выкладывают перпендикулярно друг другу арматурные прутья. Пересечения прутьев закрепляют не сваркой, а проволочной обвязкой. Это придаст прочность и, одновременно, гибкость будущему фундаменту. От края прутьев до арматуры должно быть не менее 50 мм.
Как вязать арматуру
Шаг 7. Теперь можно заливать цемент порциями. Высота каждого слоя, который тщательно выравнивают и трамбуют, не должна превышать 0,15 м.
Заливка
Заливку цемента лучше проводить в период без осадков. Еще неделю фундамент нужно будет каждые четыре часа поливать водой. Поддержание основания во влажном состоянии необходимо осуществлять еще 2-3 недели, накрыв его полиэтиленом. Опалубку убирают примерно через месяц. Но в некоторых случаях ее сохраняют для теплоизоляции фундамента.
Готовый фундамент под баню
Основание для бани готово. Для больших бань в часто сооружают столбчато-ленточный фундамент. В этом случае под внешние стены делают ленточное основание, а под внутренние – столбчатое.
Фундамент
Требования к конструкции ленточной основы
Основание ленточного типа под баню возводится в строгом соответствии с требованиями действующих норм и правил по строительству.
Кроме габаритных размеров фундаментной ленты нормативный документ предусматривает обязательный комплекс эксплуатационных характеристик, которым должен соответствовать ленточный фундамент:
- стойкость к температурным колебаниям;
- повышенный запас прочности;
- продолжительный период эксплуатации;
- надежность конструкции;
- устойчивость к воздействию влаги;
- экономичность.
Для обеспечения устойчивости бани на ленточном фундаменте и предотвращения локальной усадки стен необходимо учитывать, какой нужен бетон для фундамента:
В строгом соответствии с требованиями действующих норм возводится основание ленточного типа под баню
- бетонный раствор с маркировкой М150 подойдет для облегченной ленточной основы каркасного строения;
- бетонная смесь марки М200 обеспечит устойчивость одноэтажной бани из блоков с облегченным перекрытием;
- марочный бетон М250 и выше предотвратит усадку двухэтажного здания из кирпича, природного камня или блоков.
Это интересно: Как правильно залить ленточный фундамент
Особенности использования деревянных опор
Если вами будет выстраиваться свайный фундамент для бани 4х6 м, то можно использовать и деревянные сваи, которые предварительно ошкуриваются. Эти составляющие конструкции должны быть ровными, их длина может быть равна 8,5 метра или меньше, тогда как диаметр эквивалентен 35 см. Использовать при изготовлении опор необходимо хвойные породы древесины, среди которых можно выделить сосну, лиственницу, пихту или ель. Основание, созданное с помощью таких свай, достаточно скоро начнет разрушаться. Именно поэтому его нельзя назвать долговечным. Для продления срока жизнедеятельности элементов их необходимо обработать специальными защитными составами.
Виды фундаментов под баню
Столбчатый
Рекомендуется для постройки легких зданий из дерева, на суглинках и песчаной почве.
Столбы закладываются на расстояние 1,2 -2,5 м друг от друга, в зависимости от материала, из которого будет выполнена баня, глубина не менее 20 см от уровня промерзания почвы. Закладка столбов в обязательном порядке проводится под углами, в местах пересечения стен, а так же в месте, где будет печка.
Столбы могут быть выполнены из кирпича, дерева, бутового камня или монолитно-бетонные. Для каждого вида столбов необходимо предусмотреть армирующий каркас, который состоит из 3-4 вертикальных ребристых прутьев, по горизонту связанных специальной проволокой на расстоянии не менее 500 мм. Столбы готовы к нагрузке через 7 дней.
Свайный
Подходит для всех видов почв, за исключением скалистых пород, незаменим на болотистых и торфяных участках, а так же участках с сильными рельефными перепадами. Закладывается ниже уровня промерзания почвы. Размер свай определяется весом здания.
Свайные фундаменты предполагают не выкапывание, а бурение скважин и отсутствие опалубки, что заметно сокращает расходы на земляные работы.
Технология устройства свай идентична заливке столбов.
Свайные и столбчатые фундаменты легко выполнить своими руками. Они не предполагают полноценного подвала, но на них не действует пучинистость почвы, а основная нагрузка приходится на плотные слои грунта.
Плитный
Рекомендован на неустойчивых и слабых почвах.
- Бутовый. Котлован заглубляется на 50-70 см. Подготавливается песчаная подушка, трамбуется до тех пор, пока не перестанут оставаться следы. Затем организуется слой щебня. Слои по 15 см чередуются, пока не заполнят 2/3 котлована. После фундамент выкладывается плоским бутовым камнем, скрепляется глиной или цементной смесью.
- Монолитная плита. Заглубливается на 30 – 70 см. На дне котлована устраивается дренаж из труб, дно выравнивается и тщательно трамбуется, застилается геотекстилем, на котором организуется песчаная подушка и слой щебня. Если есть готовые плиты, то они укладываются поверх подушки и скрепляются цементом. Если же принято решение лить монолитную плиту, то следует выстроить опалубку по всему периметру. Затем в эту опалубку помещается армирующий каркас, и вся конструкция заливается бетонной смесью. Строить на таком фундаменте можно через 28 суток.
ВАЖНО: на плитный фундамент действуют как вертикальные, так и горизонтальные нагрузки, поэтому для связки армирующего каркаса следует использовать ребристую арматуру
Ленточный фундамент
Самый распространенный вид основания, проверенный опытом и временем. Для бани целесообразно использовать мелкозаглубленный ленточный фундамент.
На таких конструкциях можно выстроить кирпичные и каменные здания. Глубина траншеи, в зависимости от предполагаемого веса здания, может быть от 30 до 100 см, а ширина ленты на 10 см шире стен. На дне устраивается песчаная подушка, затем выкладывается слой щебня. После подготовительных работ оборудуется армирующий каркас, который заливается бетонной смесью. Оптимальный размер ячеек каркаса 20*20 см, ячейки должны быть скреплены между собой на менее чем на 50%.
Смотрите процесс подготовки и заливки ленточного фундамента на этом видео:
Устройство фундамента требует тщательного анализа и предварительных расчетов. Только, учитывая совокупность всех условий, вы определите, какой тип фундамента будет целесообразен именно на вашем участке.
Виды ленточного фундамента для бани
- Кирпичный ленточный фундамент. По своим характеристикам такое основание является технологически сложным, из-за использования многочисленных швов и кладок.
- Бутобетонный ленточный фундамент. При его укладке арматура не используется, она заменяется речным камнем, который свободно «плавает» в стандартном бетонном растворе.
- Ленточный фундамент сборный. Самый дорогостоящий вариант, при котором применяются разнокалиберные по весу железобетонные блоки.
- Ленточный фундамент из несъемной опалубки. Новая малоиспользуемая технология с применением заготовок пенополистирола, в середину которых укладываются блоки арматуры и заливаются бетонной смесью.
- Монолитный ленточный фундамент. Очень прочный, технически несложный, доступный и самый дешевый способ заливки «подошвы» для любой капитальной конструкции. Этот вид укладки фундамента мы рассмотрим более подробно, изучим все подготовительные и следующие за ними этапы работ, и, таким образом, теоретически освоим всю технологию того, как затем на практике сделать ленточный фундамент для бани своими руками.
На каких грунтах не стоит возводить бани
Бани не желательно строить на мягких грунтах, торфяниках и песчаных почвах с высокой водопроницаемостью. Если уже баню приходится на них заливать, тогда сразу под основанием делается толстая песчано-гравийная подушка, которая служит как дренаж.
Своими руками сделать это просто: нужно вырыть траншею, на дно высыпать крупнозернистый песок и гравий и хорошо его утрамбовать.
Таким образом, для оснований под бани оптимальным будет сухой однородный плотный грунт. Но если возникает необходимость постройки основания на влажной почве, склонной к промерзанию и вспучиванию, тогда глубина залегания ленточной конструкции может достигать полуметра и больше.
Рекомендуется в таких случаях сразу проводить геологическую разведку и установить глубину промерзания почвы. Нижняя кромка фундамента устанавливается на глубину до 25-30 см ниже нижней зоны промерзания.
Фундамент под баню 6 на 6 своими руками — пошаговая инструкция
При выполнении работ своими руками чаще всего возводится мелкозаглубленный ленточный фундамент. Он обеспечивает равномерное распределение нагрузки и полностью справляется с поставленной задачей.
Габариты заливаемой ленты во многом зависит от материала стен. Для сруба готовится основание подходящей ширины, которое на 0,3 – 0,5 м заглубляют в землю. Над землей при этом возвышается около 20 – 30 см.
Инструкция по устройству фундамента данного вида включает следующие шаги:
- Разметка территории, согласно проектной документации. Для этой цели используются колышки и веревка, которые располагают вдоль будущей ленты;
- Выкапывается траншея. Ее глубина зависит от степени заглубления основания. К данному значению дополнительно прибавляют 20 см, которые необходимы для устройства «подушки»;
- Устройство песчаной «подушки». На дно траншеи сначала засыпается песок толщиной 10 см, равномерно распределяется по поверхности, а затем утрамбовывается. Сверху распределяется слой щебня также толщиной 10 см. Все тщательно утрамбовывается;
- Монтируется опалубка. Для ее изготовления можно взять подручные средства. Для устройства наземной части подойдут доски толщиной 1 – 2 см. Установленная конструкция тщательно усиливается, чтобы избежать повреждения опалубки под весом залитого бетонного раствора;
- На дно и стенки подготовленной траншеи застилается гидроизоляционный материал;
- Устанавливается армирующий каркас. Для его изготовления используются пруты с поперечными размерами 12 – 16 мм. Конструкцию выполняют двухконтурной. Для предотвращения смещения верхнего пояса относительного нижнего и обеспечения достаточной жесткости армирующей конструкции предусматриваются вертикальные перемычки, которые располагают с шагом 0,4 м. Углы ленты соединяют стержнями, выгнутыми под прямым углом. Перекрестный стык не допустим;
- Производится заливка бетонного раствора. Чаще всего используются марки М200 – М300.
Подготовительный этап
На предварительном этапе строительства основания под баню своими руками необходимо подготовить проект фундаментного основания, чтобы рассчитать количество материала для выполнения работ. Также готовятся чертежи с указанием всех размеров конструкции. Лента фундамента должна проходить под всеми внешними стенами, под перегородками.
Если в парилке планируется установить кирпичную печку, под нее следует обустроить отдельный фундамент, не связанный с основанием под баню, поскольку конструкция под печью будет нагреваться.
При создании мелкозаглубленного фундаментного основания нет необходимости привязывать конструкцию к участку с учетом глубины промерзания грунта. Достаточно воспользоваться стандартными параметрами:
- ширина ленты – 40-60 см;
- высота ленты относительно поверхности земли – от 30 до 50 см;
- высота подземной части ленты – от 30 до 50 см;
- глубина траншеи – около 70-80 см (учитывается высота подземной части + толщина песчаной подушки 20-30 см).
На основании данных значений вычисляется приблизительный объем материалов, который потребуется для монтажа – песка, арматуры, бетона. Оптимальная общая высота мелкозаглубленного основания – 80-100 см. Более высокие конструкции могут разрушиться под нагрузками. Если есть необходимость поднять цоколь, поверх фундаментного основания укладывают стенку из кирпича на всю толщину ленты.
Чтобы максимально точно рассчитать фундамент под дом или баню, необходимо определить нагрузку от строительных конструкций (используются таблицы с указанием примерного веса стеновых материалов, прибавляется вес кровли, перекрытий, оборудования, мебели, людей). Также по таблицам следует определить сопротивление грунта. Затем значение общей нагрузки сверху делят на значение сопротивления грунта и получают площадь основания.
