Обозначения на выключателях света — L и L1

Схема подключения

Далее подключается сам выключатель. Для этого его нужно
аккуратно разобрать ничего не сломав.

Отверткой или руками подцепляете и отщелкиваете клавишу.
Если не снимается, попробуйте подтолкнуть ее с обратной стороны.

Откручиваете два винтика и снимаете декоративную крышку.

Вся схема подключения фактически заключается в том, что
вам необходимо в разрыв фазного проводника установить этот самый одноклавишник,
который своими контактами и будет разрывать фазу.

Поэтому вниз к выключателю света заводится только фаза, без ноля.

Грубо говоря представьте, что на лампочку у вас идет
цельный кабель питания. Вам нужно разрезать только фазу на этом кабеле и
вставить в данный разрыв выключатель света.

Схема очень простая и незамысловатая. Единственное, что
распаечная коробка как промежуточное звено, для многих здесь вносит некоторую
путаницу.

Жилу L подключаете на
верхний контакт, жилу L1 – на нижний.

После чего аппарат можно зафиксировать в монтажной коробке, подтянув отверткой боковые распорные лапки.

В том случае, если у вас зажимные клеммы не сверху и
снизу, а на одном уровне (нижнее подключение проводов), вставляете две жилы L и L1 в
любые из них, без разницы какой куда.

Когда там есть надписи “L” и “1”,
то “L” – это приходящая фаза, а “1” –
уходящий провод на лампочку.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

• защищенными;
• незащищенными;
• силовыми;
• монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Что важно знать и помнить

Ток всегда течёт по линии наименьшего сопротивления. Поэтому категорически запрещается брать или касаться за провода левой и правой рукой (тогда будет парализована работа сердца, что приведён к почти мгновенной смерти). Точно так же запрещается работать голыми руками, в неизолированной или влажной обуви, и так далее. И никогда нельзя брать провод в руку! Как только ток пойдёт через мышцы кисти, они резко сократятся, рука сожмётся в кулак, и вы просто не сможете выпустить этот провод, что, наверняка приведёт к травмам или даже смерти.

Всегда изолируйте торчащие провода: даже, когда работаете при отключенном напряжении.
Всегда вешайте предупреждающую записку или табличку на рубильники и автоматы: мало ли кто подойдёт к щитку (особенно, когда он вынесен в подъезд).

И, конечно, пользуйтесь инструментами с качественной исправной изоляцией на ручках.

Что выбрать?

Ответ прост: на ваш вкус, что больше подходит именно вам. Если же не можете решиться, что выбрать, то вот несколько доводов за каждый из вариантов.

1. Если вы делаете или только задумали ремонт с заменой электропроводки – сразу прокладывайте кабели с нулевым проводом до выключателей. Во-первых, если вам захочется поставить рядом розетку (а такое нередко бывает) – не придётся штробить всю стену до распредкоробки. Во-вторых, это позволит легко использовать как выключатели «с нулём», так и различные WiFi-реле для коммутации различных нагрузок (и необязательно освещения). Кроме того, выключатели «с нулём» по понятным причинам работают более устойчиво. Немаловажный плюс – такие выключатели часто рассчитаны на более мощную нагрузку, и чуть умнее (например, они умеют считать потреблённую мощность).
2. Если ремонт уже сделан (или вам просто не до него), а к выключателям подведены только «фаза» и вывод (выводы) на светильник (светильники) – то выбора нет, используйте выключатели «без нуля» от сети или на батарейке.
3. Если электропитание в вашем регионе нестабильно – лучше всего использовать версию «без нуля» с питанием от батарейки. Дело в том, что оба вида «умных» выключателей потребляют (хоть и совсем немного) электроэнергии, и всегда подключены к сети (кроме батареечного варианта). А значит, они подвержены и нарушениям работы в сети (перепады питания – импульсные и статические, отключения электроэнергии), и могут сами пострадать от них. Как уменьшить этот риск, читайте в нашей статье Простая электрозащита в доме.

Размеры знака заземления по ГОСТ 21130-75

В указанном ГОСТе прописаны не только размеры, но и методы нанесения знака на оборудовании завода-изготовителя щитков и другого электрооборудования. Регламентируются 4 типа исполнения обозначения:

1. Метод штамповки.
2. Литье в стальном корпусе.
3. Ударный метод.
4. Прессовальный способ в пластмассовых корпусах.

В пункте 3.1 вышеуказанного ГОСТа прописана возможность выполнения знаков с помощью аппликации, нанесением краской, фотохимическим способом. Единственное жесткое требование — их размер:

При литье или прессовании на корпусе

H	H1	D*	b	h	r
5	3,6	10	0,7	2,5	0,35
8	6,0	16	1,2	4,0	0,6
10	7,0	20	1,4	5,0	0,7
14	9,0	25	1,8	5,5	0,9
22	15,0	40	3,0	9,0	1,5
28	17,5	45	3,5	8,5	1,75
30	20,0	50	4,0	10,0	2,0
50	35,0	90	7,0	20,0	3,5

При изготовлении с помощью ударного способа

D	H	H1	b	h	r
14	8	6,0	1,2	2,5	0,6
18	10	7,0	1,4	5,0	0,7
25	14	9,0	1,8	5,5	0,9

Особенности подключения

Контакты двойного кулисного переключателя

Чтобы разобраться в особенностях подключения штатного выключателя, вам потребуется изучить принцип его работы. Например, удобно по описанию, клавишей выбираются самые разные устройства.

• один из них устанавливается на выключатель линейным выключателем и постоянно запитан;
• с обеих сторон всего две нити, и каждая из них предназначена для своих целей;
• на втором проводе отсутствует, из-за чего подключенный к выключателю осветительный прибор не включается.
• выключатель всегда устанавливается в разрыв фазного провода, второй конец которого подводят к распределительной коробке или непосредственно к светильнику;

Сеть 220 Вольт на него подается только после нажатия кнопки или клавиши при переходе в режим «Вкл». После этого сразу загорается исправная лампа или лампочка.

При подключении трехкнопочного переключателя распределение функций каждого из контактов одинаковое. Но в этом случае на стороне вывода проводника в сторону распределительной коробки или люстры есть два контакта, которые служат для переключения разных групп лампочек. В результате количество обозначений увеличивается на одно. То же самое наблюдается при использовании трехкнопочного изделия, в котором количество контактов и проводников на выходе увеличено еще на один. Знание этих характеристик коммутирующего устройства поможет расшифровать маркировку L на переключателе.

Окраска фазы

В тех случаях, когда монтаж электроустановки выполнен при помощи жестких металлических шин, применяется окраска шин несмываемой краской следующих цветов:

• желтый — фаза А (L1);
• зеленый — фаза В(L2);
• красный — фаза С (L3);
• голубой — нулевая шина;
• продольные или наклонные полосы желтого и зеленого цвета — шина заземления.

Расцветка фаз должна сохраняться в пределах всего устройства, но не обязательно на всей поверхности шины. Допускается маркировать обозначение фазы только в местах подсоединения. На окрашенной поверхности можно продублировать цвет символами “ЖЗК” для краски соответствующих цветов.

Если шины недоступны для осмотра или работы, когда на них присутствует напряжение, то допускается их не окрашивать.

Цвет фазных проводов, подключенных к жестким шинам, может не совпадать с ними по расцветке, поскольку видна разница в принятых системах обозначений гибких проводников и жестких стационарных распределительных шин.

Выключатель отключает ноль, а не фазу

Вторая частая ошибка – подключение через выключатель не
фазного проводника, а нулевого.

Одноклавишник, равно как и другие виды выключателей
света, всегда должен разрывать именно фазу. Делается это для вашей же
безопасности, чтобы при замене лампочки в патроне или ремонте люстры, вас не
ударило током.

При этом обратите внимание, что даже если вы изначально
все сделали правильно, прежде чем лезть к контактам светильника после
отключения света, всегда проверяйте отсутствие напряжения индикаторной
отверткой

Дело в том, по истечении времени, фаза с нолем могут
поменяться местами. Даже без вашего участия. Как такое возможно, спросите вы?

Элементарно. Безграмотный электрик управляющей компании при замене вашего однофазного счетчика мог перепутать провода и посадить нулевую жилу на клемму “1”, а фазную на клемму “3”. Либо случайно поменять местами провода с клемм “2” и “4”.

В итоге в квартире во всех распредкоробках фаза с нолем
автоматически поменяются местами. И выключатель света, который первоначально
был подключен верно, начнет разрывать нулевой провод.

Поэтому правило “отключил – проверь отсутствие напряжения”
– залог вашей безопасности.

Цвет фазы, нуля и заземления

Помимо маркировок буквами, проводники различаются по цветам. Это требование нормативов ПУЭ и ГОСТ Р 50462-2009. Цветовое обозначение необходимо для безопасного и правильного электрического монтажа, устранение ошибок и неисправностей.

Цвет фазы

Что такое фаза в электричестве, мы разобрали выше. Это основной активный проводник, который всегда находится под напряжением. Поэтому он является самым опасным. Цветовая окраска фазы может быть красной, черной, коричневой или белой. Могут встретиться также розовые, фиолетовые, оранжевые, бирюзовые оттенки.

Иногда возникает следующий вопрос: есть красный провод – а плюс это или минус? Давайте разбираться.

Символом «плюс» принято обозначать фазу, то есть провод, по которому к электроприбору подводится напряжение.

Цвет нейтрали

Для маркировки нулевых проводов используется синий цвет или его незначительные оттенки. Другие расцветки для нейтрали использовать запрещено.

Цвет заземления

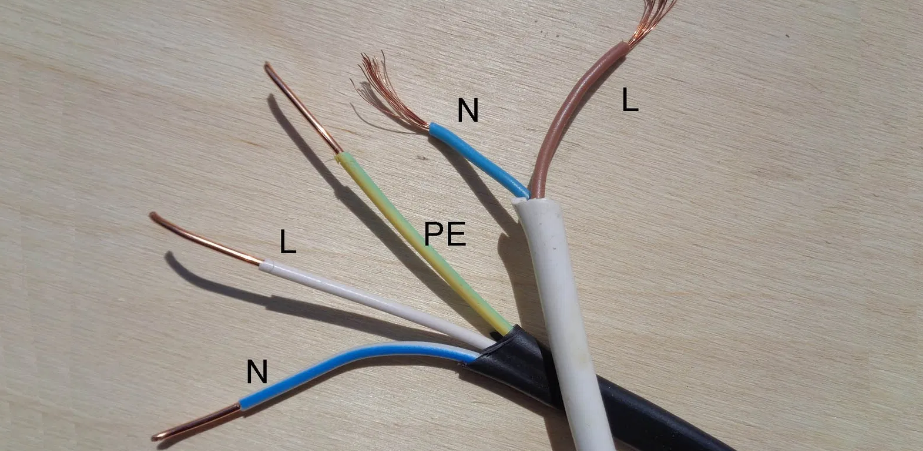

Этот провод присутствует только в трехжильных кабелях. Он несёт защитную функцию от удара электрическим током, если изоляция повреждена или прибор неисправен. Согласно евростандарту МЭК 60446:2007, провод «земля» обязательно должен быть зелено-желтым. Например, он бывает желтым с зеленоватой полоской или наоборот. Все иные цвета запрещены.

В двухжильных кабелях жилы «земля» и «нуль» объединены. При этом изоляция такого провода будет синей с желто-зелеными концами.

Расцветка изоляционного покрытия проводников

Обозначать по цветам кабели заземления, фазы и нуля необходимо в соответствии с требованиями ПУЭ. В документе установлены различия расцветки для заземления в электрощитке, а также для нуля и фазы. Понимание цветового обозначения изоляции исключает необходимость расшифровки буквенных маркеров.

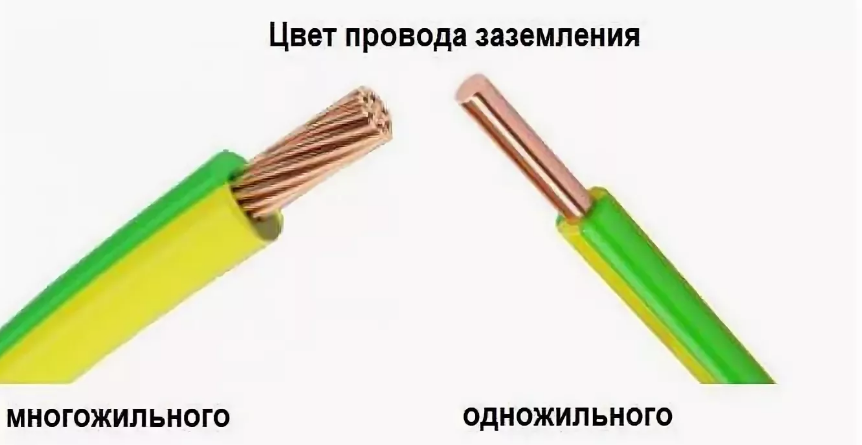

Цвет жилы заземления

На территории РФ с 1 января 2011 года действует европейский стандарт МЭК 60446:2007. В нем отмечено, что заземление имеет только желто-зеленую изоляцию. Если составляется электросхема, земля должна обозначаться как РЕ.

Жила заземления есть только в кабелях от 3-х жил.

В проводниках PEN, используемых в старых постройках, совмещены жилы земли и нуля. Изоляционное покрытие в данном случае имеет синий цвет заземления и желто-зеленые кембрики на точках соединения и концах провода. В некоторых случаях использовалась обратная маркировка – зануление желто-зеленого цвета с синими наконечниками.

Жилы земли и нуля PEN-кабелей тоньше, чем фазные.

Цветовое обозначение нулевых рабочих контактов

Цвет проводов в электропроводке Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются на цвета кабелей. Электрические стандарты отмечают, что нейтраль бывает синего, голубого, сине-белого оттенка вне зависимости от количества жил.

Обозначить ноль можно латинской литерой N, который на схеме читается как минус. Причина прочтения – участие нуля в замыкании электроцепи.

Расцветка фазного провода

Фаза – это токоведущая линия, которая при неосторожном касании может привести к поражению током. У мастеров-новичков часто возникают сложности с поиском кабеля

Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком.

Буквенный индекс фазы – L. Он используется там, где провода не размечены цветом. При подключении кабеля к нескольким фазам рядом с литерой L ставится порядковый номер или латинские буквы А, В, С. Фазу также часто маркируют как плюс.

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают
линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об
обратном.

Мало того, выбирают сечение этого провода какое попало,
от 0,5мм2 до 1,0мм2.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Поэтому запомните раз и навсегда – кабель для подключения
освещения в квартирах должен быть:

трехжильным

сечением не менее 1,5мм2

марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все
светильники в квартире будут пластиковыми и подключать там провод заземления
попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик
7.1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий
заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы
и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Расцветка в сетях постоянного тока

Для сетей постоянного тока принято маркировать проводники, подсоединенные к положительному полюсу красным цветом, к отрицательному – черным или синим. В двуполярных цепях изоляция голубого оттенка применяется при маркировке средней точки (нуля) питания.

Не существует стандартов на цветные обозначения в цепях с напряжением нескольких номиналов. Какого цвета провода плюс и минус, какое в них напряжение – это можно определить только по расшифровке производителя устройства, которая часто приводится в документации или на одной из стенок конструкции.

Автомобильная проводка характеризуется тем, что в ней цепи с положительным напряжением бортовой сети имеют красный цвет или его оттенки (розовый, оранжевый), а подключаемые к массе – черный. Остальные провода имеют специфическую окраску, которая определяется производителем автомобилей.

Принцип работы одноклавишного коммутационного элемента

Приведем конкретный пример для прояснения принципа работы. Коммутационное устройство устанавливается с разрывом проводника, имеющего напряжение 220 В и соединенного со светильником. Под такой выключатель в однофазной электрической сети предусмотрено 2 провода.

Принцип работы одноклавишного выключателя Источник samelectrik.ru

Первый из них, с условным названием «А», соединяет силовой щиток с выключателем и транспортирует по нему электрический ток. Эта проводка всегда находится под электрическим напряжением 220 Вольт. Другая проводка протягивается от коммутационного элемента к источнику освещения и доставляет ток к нему. При нажатии на выключатель оба контакта соединяются друг с другом. Напряжение поступает на осветительный прибор и тут же загораются лампы. Возвращение переключателя в исходную позицию разрывает соединение цепи, контакт пропадает, поэтому лампа гаснет из-за отсутствия в ней тока.

Кодировка «L» на выключателе обозначает на зажим, предназначенный для присоединения проводника, имеющего фазу. В нашем случае по схеме – это кабель «А», протянутый от электрического щитка. Такая проводка находится постоянно под высоким напряжением.

Как определить фазную проводку?

Для понимания, какой проводник нужно подключить к зажиму «L» на одноклавишном выключателе, рекомендуется воспользоваться специально предназначенной для этих целей индикаторной отверткой. Если при проверке на каком-то из проводов загорается лампочка, значит на нем есть напряжение. Этот провод и является токопроводящим – кабелем «А».

В другой, незанятый зажим одноклавишного коммутационного элемента, присоединяется кабель «B», протянутый напрямую к коммутатору. Он обычно маркирован по-другому:

• «1»;
• «L1»;
• «->»;
• просто стрелочка, либо никак не обозначен.

Обозначение контактов одноклавишного выключателя Источник odstroy.ru В том случае, когда при обследовании зажимов, помимо «L» символа, встречаются на выключателе иные соединения, также содержащие другие обозначения, это значит попались 2-х или 3-х клавишные элементы.

Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

• L (от слова Line) – фазный провод;
• N (от слова Neutral) – нулевой провод;
• PE (от сочетания Protective Earthing) – заземление;
• “+” – положительный полюс;
• “-” – отрицательный полюс;
• М – средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

• L1 – первая фаза;
• L2 – вторая фаза;
• L3 – третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.

Отступлением от стандартов является комбинированная система обозначения фаз:

• La – первая фаза;
• Lb – вторая фаза;
• Lc – третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи

Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.

Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.

>

Что обозначает L

Обычные обозначения на выключателях освещения используются для обозначения их контактных разъемов или для указания, где находится их ключ.

Схема подключения однокнопочного переключателя

Предположительно, этот символ взят из первой буквы английского слова Line, что означает линия или линейный провод. Второй контакт тоже имеет свое обозначение, которое у разных производителей разное:

• Маленькая стрелка вверх.
• Тот же знак, но с добавлением черты – L`.
• Только один («1»).
• Буква L с добавлением единицы – это L1.

Для ряда производителей эта ветка совершенно не подходит. Если она сверху, от нее отводят провод на люстру или распределительную коробку.

Схема подключения двухкнопочного переключателя

ПУЭ определяет, с каких сторон подводить проводники и снимать их с выключателя. Согласно требованиям стандартов подключение производится снизу, а ответвление монтируется сверху.

Для двух- и трехклавишных устройств количество отходящих проводов увеличивается до двух и трех соответственно, что вынуждает производителей маркировать дополнительные контакты. Поэтому их обозначения часто включают значки, такие как L2, L3 или ту же букву, но с двумя или тремя штрихами. Также возможно, что вместо букв рядом с выходными клеммами стоят только цифры, соответствующие номеру выходного проводника.

Расцветка проводки как способ ускорения монтажа

Правильная расцветка проводки ускоряет монтаж электропроводки До начала действия ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля производилось при расключении контролькой в момент подачи питания.

Использование цветовых маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Ориентируясь по оттенку кабелей, мастер не потратит много времени, чтобы провести электричество в дом или квартиру.

Рассмотреть значение цветовой маркировки можно на примере светильника. Если меняется лампа, а ноль и фаза перепутаны, имеются риски травм или летального исхода от поражения током. Когда в электрике обозначение L и N выполнено по цвету, фаза выйдет на выключатель, а ноль – на источник света. Напряжение нейтрализуется, и можно будет касаться даже включенной лампочки.

Обозначение плюса и минуса

Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, типа электричества и других факторов

Изучение различных вариантов, которые могут использоваться в данной ситуации, имеет важное значение для безопасности на рабочем месте

Плюс и минус

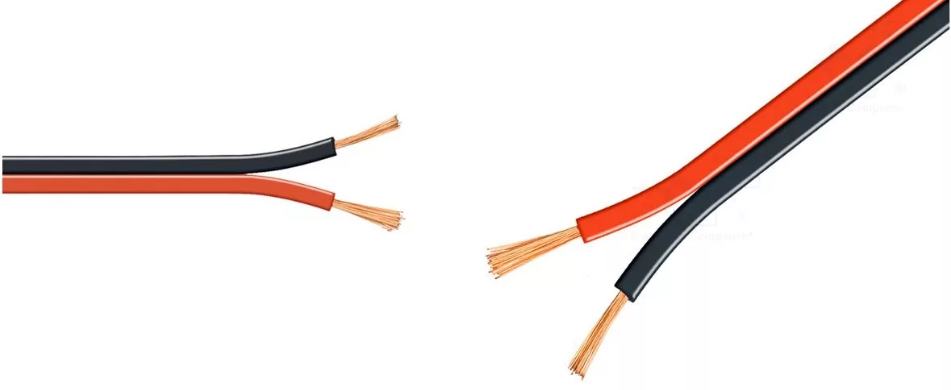

При подключении к источнику постоянного тока обычно используются 2 либо 3 провода. Окраска выглядит следующим образом:

• Красный — «+» плюс провод;
• Черный — «-» минус провод;
• Белый или серый — заземляющий провод.

Обратите внимание! Надежная и разборчивая маркировка должна быть обеспечена на границе раздела, где существуют новые и старые версии цветового кода для фиксированной электропроводки. Предупреждающее уведомление также должно быть заметно на соответствующем распределительном щите, управляющем цепью

Как правильно и безопасно подключать лампы

Регулярно в этих самых интернетах возникают вопросы, куда должна подходить фаза при подключении светильников.

Ответ один: фаза подходит всегда и только к выключателю!

1. Лампочки меняются намного чаще, и отключенный выключатель надёжно изолирует опасный для жизни потенциал от люстр и других светильников.
2. Замену часто производят совершенно не понимающие в электрике люди.
3. При замене бывает необходимо протянуть контакты патрона, или поджать пружинку.
4. Намного безопаснее пройдёт и замена самой люстры на новую.

Во всех этих случаях, если вы не забыли отключить выключатель, то и запланированные и нежданные манипуляции со светильниками будут относительно безопасны.

Подсоединение одноклавишного коммутационного устройства, оснащенного подсветкой

Специфическая особенность действия подобных приборов базирована на законах Ома. Он сформирован на том принципе, что, когда соединяются линии параллельно, при этом у приходящих проводов неодинаковое сечение, после подачи напряжения на кабельную линию электрический ток потечет по проводнику, имеющему самое наименьшее сопротивление.

Зависит от выбранного источника освещения: для подключения светодиодной лампы или неонового светильника требуется выбрать схему подсоединения, которая характеризуется повышенным сопротивлением. Такую специфику линии создает ограничительный резистор.

Отключение подсветки в однофазном выключателе Источник evrikann.ru

При отключении коммутационного устройства от электрической сети, светильник становится простой проводниковой линией, пропускающей через себя незначительный ток, которого хватает, чтобы подсветка работала. В лампочках Ильича встроенная спиралька при низком напряжении слабо нагревается.

Однако с экономичными газоразрядными лампами с люминофором и светодиодными осветительными приборами дело обстоит по-другому. В них схема управления стартует даже при наличии мизерном электротока в электрической сети и его хватает для включения светящегося элемента на выключателях с подсветкой.

В том случае, когда такая ситуация потребителя не сильно волнует, теряет актуальность обсуждаемого обстоятельства. Схема подключения выключателей с подсветкой самая простая, никаким образом не отличается от других разновидностей. Правда существуют 2 момента, касающиеся режимов индикации и подсвечивания в ночное время:

Индикатор может светиться при выключенном состоянии лампы.

Подсветка выключателя светится ночью Источник yandex.ru

Индикация демонстрирует состояние включенного света.

Этот вариант удобен для организации системы освещения кладовки, туалета и ванной комнаты. Поможет исключить случаи, когда светильники остаются не выключенными.

Буквенная маркировка проводов

Если напряжение электрических устройств не достигает 1000В, то маркировка проводов регулируется определенным ГОСТом Р 50462-2009.

Фазный провод и его обозначение

Как известно, в электросети используется переменный ток, и под напряжением находится так называемая «фаза» или фазный кабель. Он маркируется английским символом «L», от слова «Line», обозначающего слово «линия».

Также этой буквой обозначаются клеммы, которыми присоединяется данный провод. Если фаза не одна, а их несколько, то добавляется порядковый номер L1, L2, L3 или же латинские буквы А, В, С.

«Нейтраль», «нуль» или что такое «N»?

В английском языке есть слово «neutral», что переводится как «нейтральный». Именно поэтому для обозначения нейтрального кабеля используют букву N. В нашей стране нейтральный провод чаще всего именуют нулевым от слова «null».

Заземление

Что такое фаза и ноль, теперь понятно. Но встречается еще и такой знак – РЕ. Это так называемая «земля» или провод заземления. Аббревиатура опять-таки в переводе с английского – Protective Earthing. Клеммы заземления также обозначаются данными символами.

l и n в электрике – что следует знать?

CSM-1 – прибор контроля состояния изоляции сегодня используют чаще всего. Для безопасного подключения электрических приборов всегда следует проверять маркировку кабелей и клемм символами (l, n и РЕ), а также цвет изоляции проводов. В качестве проверочного оборудования можно использовать тестер – специальную отвертку-индикатор.

Если данного прибора нет под рукой, и вы не уверены в собственной компетенции, советуем обратиться к профессиональному электрику.

Нулевые проводники

Эти электропровода подразделяются на три категории:

• нулевые рабочие проводники.
• нулевые защитные (земляные) проводники.
• нулевые проводники, совмещающие в себе защитную и рабочую функцию.

Что такое обозначение проводов в электрике L и N? Нейтраль сети или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Нулевые проводники кабелей имеют следующую окраску:

• голубой цвет по всей протяженности без дополнительных вкраплений;
• синий цвет по всей длине жилы без дополнительных вкраплений.

Что значит L, N и PE в электрике? PE (N-RE) – нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтого и зеленого цвета.

Третья категория нулевых проводников (REN-провода), которые совмещают в себе рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.

С нулём и без нуля

Маркировка выключателя без нуля: L, L1

Маркировка выключателя “с нулём” – N, L, L1

Схемы подключения выключателей: с нулевым проводом и без него

А теперь подходим к самому главному: в чём отличие этих двух видов выключателей?

• Выключатель «без нуля» – это самый обычный выключатель из тех, которые ставятся в каждый дом уже больше ста лет. К нему подходят всего 2 провода, первый из которых – всегда вход «фазы» (не забываем!), а второй уходит на светильник.
• Выключатель «с нулём» – это относительное новшество. По логике подключения он больше похож на розетку, в которую вы вставляете лампу. В коробку с таким выключателем заходят минимум 3 провода: «ноль» (для питания самого выключателя), «фаза», и третий – выход «фазы» на светильник. Если выключатель двойной или тройной – то ещё на 1 или 2 провода больше.

По схеме «с нулём» запитываются обычно умные выключатели (чтобы работала их электронная начинка); по схеме «без нуля» – обычные «глупые» выключатели, или выключатели с питанием от батареек. Но всё чаще по схеме «без нуля» встречаются и умные выключатели с питанием от сети.

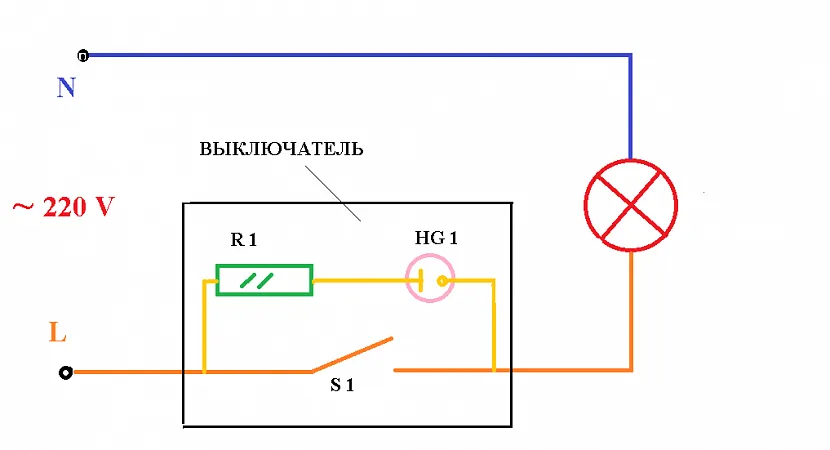

Как же они работают? Ведь ток может проходить только при разности потенциалов и при наличии замкнутой цепи? Изюминка схемы в том, что параллельно лампе подключается специальная маленькая деталь («шунт»), которая обеспечивает прохождение крохотного, но достаточного для работы такого выключателя, тока.

Существуют выключатели и без шунта, например, от Aqara.

Установление кабеля, отвечающего за ВКЛ конкретного осветительного прибора

Определить это без инструмента электромонтажника практически невозможно. На практике такую связку, как правило, устанавливают экспериментально. С этой целью в клемме по очереди проверяются незанятые концы с токовым проводником с помощью индикатора напряжения. Таким способом можно будет увидеть какие светильники загораются.

Коммутационный элемент можно присоединить к сети произвольно, за исключением зажима «L». В том случае, когда выясняется, что клеммы случайно запутаны, нужно в 2-х клавишном устройстве поменять местами проводки L2 и L3.

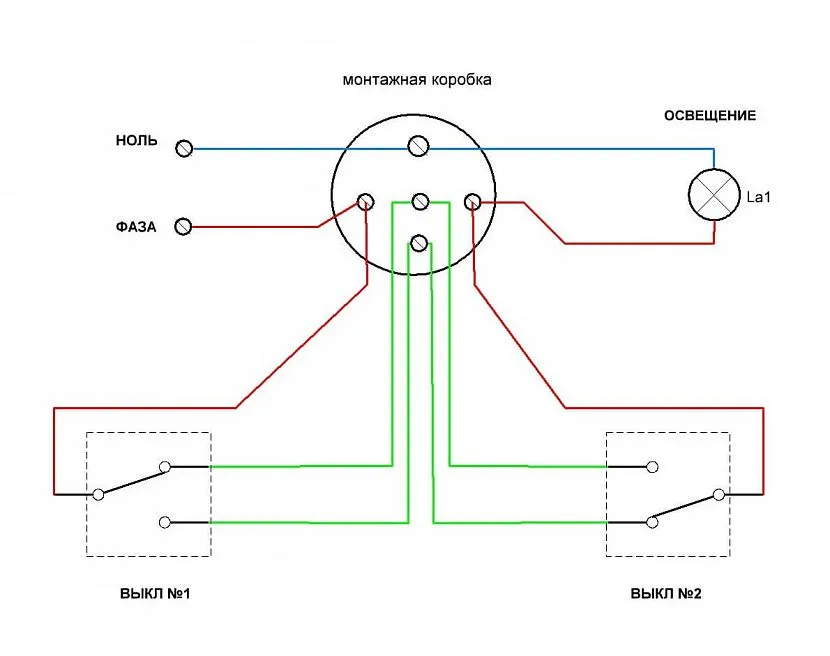

Когда клемм для присоединения к сети 3 или 4, при этом элемент одноклавишный, значит вам повстречалась разновидность переключательного устройства.

Вид соединений для подключения светильников Источник asutpp.ru

Способы маркировки проводки при монтаже

Существуют различные способы маркировки кабелей. Это необходимо для корректного подключения и обеспечения безопасности, так как информации по цветовым оттенкам оболочки кабеля не всегда бывает достаточно. Поэтому на провода наносятся специальные символы, обозначающие марку кабеля, его назначение, связанный с ним объект; протяженность и др.

Виды маркеров:

Кембрики. Бывают нескольких видов: термоусадочные или из ПВХ. Кембрик – это трубка, надеваемая на провод в месте соединения или повреждения изоляции.

Термоусадочные трубки. Самые надежные и долговечные.

Самоламинирующиеся. Это клейкая пленка с прозрачной оболочкой. Обеспечивает защиту провода даже при сильном загрязнении.

Бирки. Изготовлены из полимеров в белом и желтом цветах.

Стяжки.

Флажки.

Ярлыки. Применяются для тонких проводов.

Гильзы и контейнеры.

Кольца, клипсы. Удобны при коротких маркировках.

Площадки PKH и POH.

Применение различных видов маркировок облегчает электрикам и простым людям работу с электросетью.

Схема подключения выключателя

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

 Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный)…

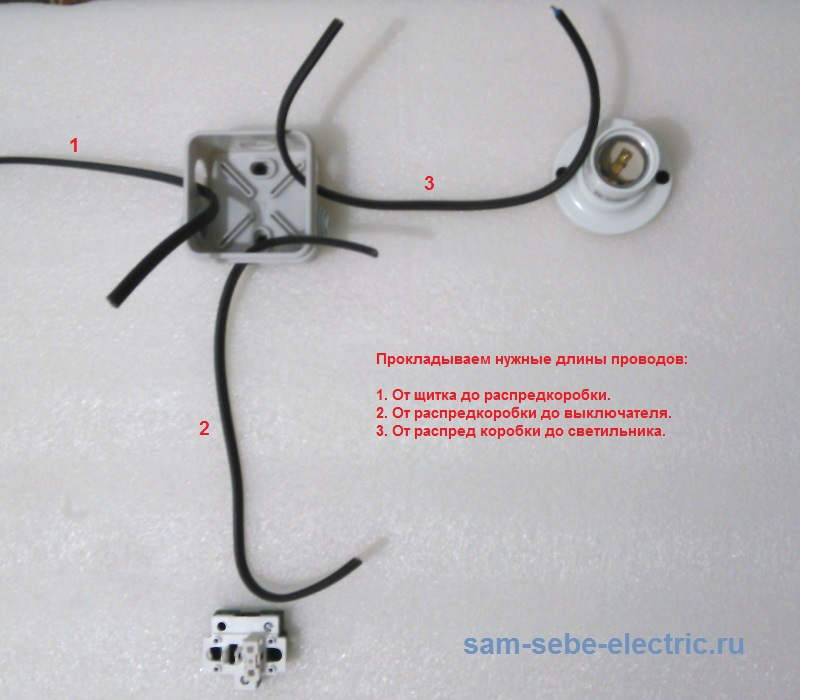

Теперь прокладываем все необходимые провода:

1. Провод от щитка до распределительной коробки.
2. Провод от распределительной коробки до выключателя.
3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник…

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

Это еще не все…

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 – это приходящий провод от щитка, а провод №2 – это уходящий провод на следующую распредкоробку.

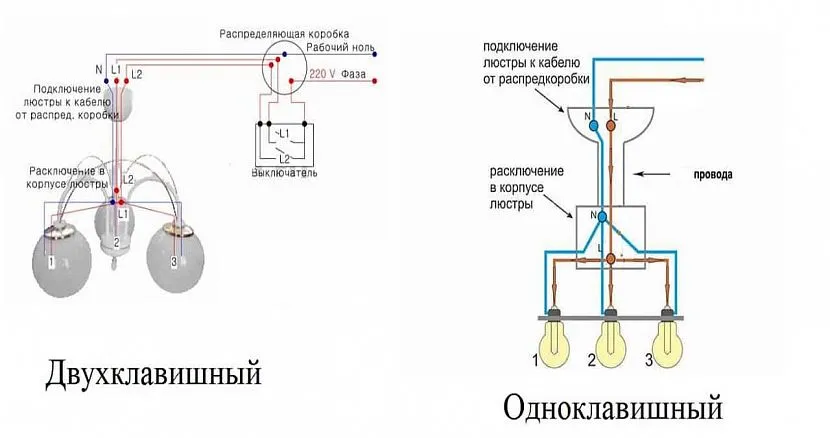

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение “L” означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения “1” и “2” означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Улыбнемся:

Пьяный электрик уткнулся лбом в столб. Рядом болтается оголенный провод. Электрик: – Неее пооонняял… Хватает рукой провод, дергается от удара током: – Все! Понял! Понял!
