Все, что нужно знать о подрозетниках для гипсокартона

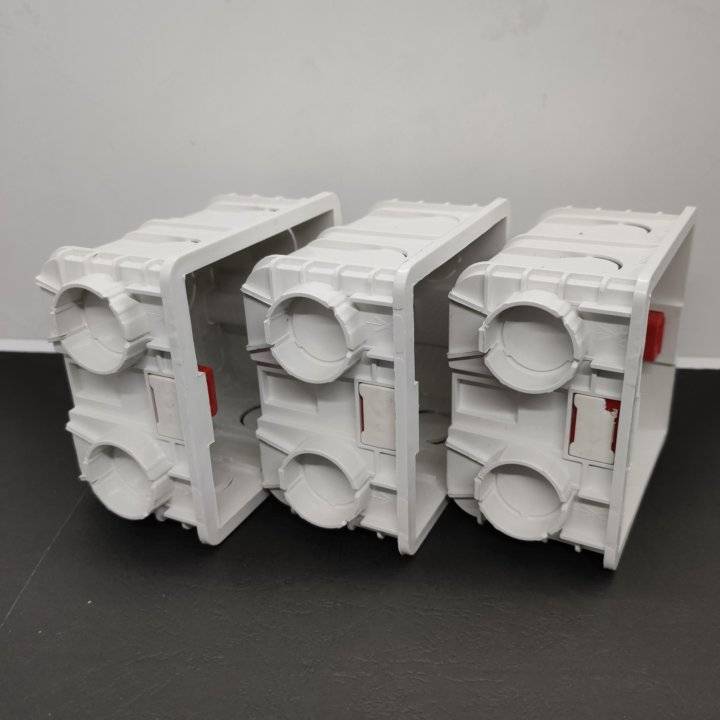

Три коробки объединены в один блок без ущерба для прочности монтажа
Монтаж подрозетников в гипсокартон — самый важный этап в установке различного электрооборудования, такого как розетки, выключатели, регуляторы и т.п. От качества монтажа подрозетника зависит прочность крепления перечисленного оборудования на поверхности стен.
Следовательно, от того, насколько хорошо выполнена установка подрозетников в гипсокартон, зависит стабильность и безопасность работы электрической сети в доме или квартире.
Монтажные коробки от разных производителей могут различаться цветом и формой, при том что размеры используются стандартные
Подрозетник, или как его еще называют, стакан или монтажная коробка под розетку для гипсокартона — закрытый с одной стороны полый цилиндр со стандартными типоразмерами. Ближе ко дну монтажной коробки и на самом дне предусмотрено 4-6 вводных отверстий, через которые внутрь заводятся кабели.
Большое количество вводных отверстий необходимо для последовательного подключения нескольких приборов в одну цепь или для того, чтобы провода было удобнее подвести с той или иной стороны.
Для производства монтажных коробок применяются следующие материалы:
- Полиамид – температура плавления свыше +960 °С (не горит);
- Полипропилен – плавится при +650 °С (не горит);
- Поливинилхлорид – плавится при + 220 °С (плохо горит);
- Полистирол (АБС) – плавится при +180 °С (горит с выделением токсичных газов).
Конструкция и типоразмеры
| Иллюстрации | Стандартные размеры |
| Установочный диаметр. Установочным диаметром называется размер окружности, вырезанной в плите под установку монтажной коробки. |
Монтаж одинарного подрозетника
| Иллюстрации | Пошаговая инструкция |
| Сверлим отверстие. Размечаем центр отверстия. Ровно к центру отверстия прикладываем сверло. Посадочное гнездо сверлим чашкой подходящего размера. | |
| Вставляем коробку в отверстие. Тут ничего сложного нет, кроме того, что нужно освободить отверстия под кабель. |
Монтаж сдвоенного подрозетника
| Иллюстрации | Пошаговая инструкция |
| Разметка под установку сдвоенных розеток. Расчерчиваем горизонт. К линии прикладываем стакан, так чтобы крепежные отверстия встали на линию. Размечаем отверстия и, таким образом, получаем центры стоящих рядом розеток. | |
| Сверлим отверстия. По намеченным центрам высверливаем два отверстия. Перемычка между высверленными отверстиями вырезается, как показано на фото. | |
| Соединяем коробки в один блок. В боковой части каждого стакана находим заглушки, выполненные по форме соединителя. |
Заглушки выламываем, так как через соединитель будет протягиваться кабель.
Как установить стакан заподлицо с поверхностью стены
| Иллюстрации | Описание действий |
| Результат обычного монтажа. Если приложить шпатель вплотную к стакану, видно зазор — это значит, что каёмка на 2 мм выступает над гипсокартоном. Розетка этот зазор не скроет! | |
| Нарезка фаски. Острым ножом по контуру отверстия срезается фаска на 2-3 мм вглубь. В результате вся каемка устанавливается заподлицо с поверхностью. |
Монтаж розеток в стаканы
| Иллюстрации | Описание действий |
| Присоединение розеток. Выводим из стакана провода длиной не более 10 см. Зачищаем изоляцию на 1 см. Провода вставляем в соответствующие клеммы и затягиваем винтами. |
Как выбрать установочную коробку
При покупке подрозетника нужно обращать внимание на такие его параметры:
Назначение: в какую стену будут ставиться розетки (в бетон, кирпич, гипсокартон, деревянные щиты и др.).
Глубина. Особенно актуален этот параметр, если мастер предполагает ставить две параллельные розетки на одной стене с двух её сторон
Здесь стоит обратить внимание на неглубокие стаканы по 25 мм.
Форма. Самой востребованной считается круглая. Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.

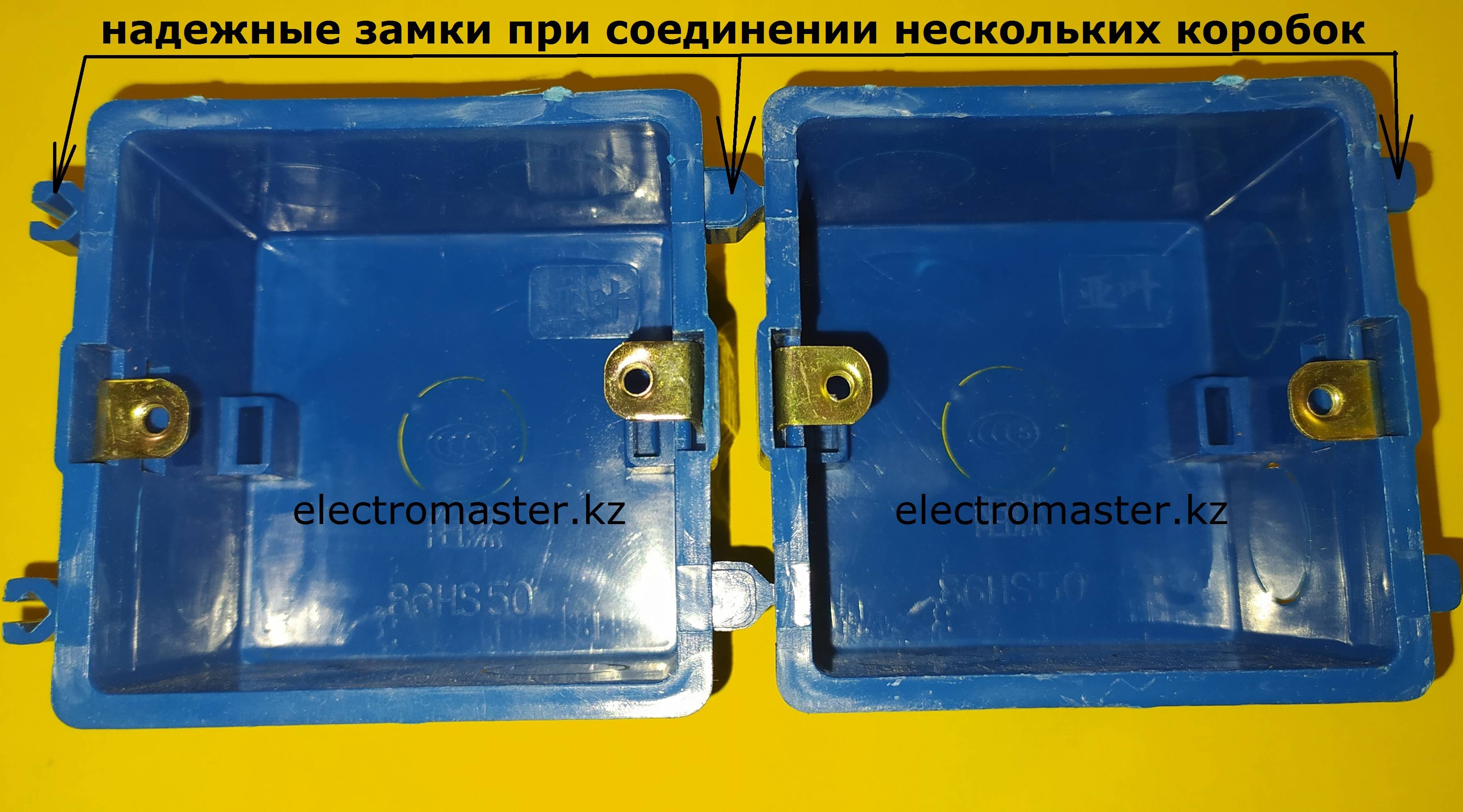

Тип блочных подрозетников, способ их соединения в одну панель
Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.
Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
Тип блочных подрозетников, способ их соединения в одну панель. Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.
Установка подрозетников, процесс разметки
При разметке трассы попутно размечаются и места установки выключателей и розеток в квартире. Эти места размечаются согласно плану размещения розеток и выключателей (монтажной схеме).
Установка подрозетника заключается в высверливании (выдалбливании) посадочного отверстия, заведении кабеля через технологическое отверстие (лючок) и фиксации подрозетника в стене, чаще всего с помощью строительной смеси (цементный раствор, алебастр).
Способы разметки отверстий на стене не отличаются разнообразием. Самый лучший вариант — с помощью самого подрозетника.
Делаем так:
Вначале отмечаем на стене нижнюю (по вертикали) границу подрозетника от пола. Например, для всех розеток высота установки будет 40 см, для выключателей — 90 см. С учетом ширины корпуса розетки (выключателя) нижнюю границу подрозетника следует отметить чуть выше, примерно на 1см. Горизонтальные расстояния (отступы) от стен отмеряются рулеткой. Когда найден центр отверстия, мы прикладываем к стене подрозетник лицевой стороной и карандашом (маркером) обводим по нему контур. Далее мы высверливаем по этому контуру отверстие в стене на глубину подрозетника.
Если предполагается установить несколько розеток на одной линии (например, четыре), то тогда понадобятся установочные коробки со специальными соединительными муфтами. Такие коробки можно соединять в группы по несколько штук.
Технология монтажа

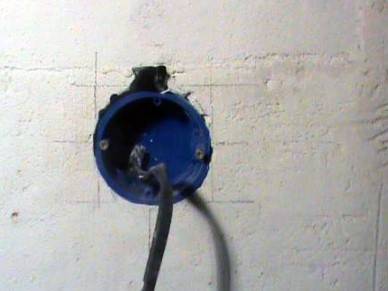

В бетоне
Если вам необходимо установить подрозетник в бетонной или кирпичной стене, тогда помните, что необходимо действовать следующим образом:
- На поверхности стены выполните разметку. Для этого может потребоваться строительный уровень и маркер. Высота установки розеток должна подбираться самостоятельно. Перед этим мы рекомендуем изучить нормы СНиП, а также ГОСТ. После этого поставьте на стене крестик, а затем и прислоните подрозетник.
- Возьмите перфоратор и коронку по бетону и приступайте к сверлению. Сверлить штробу необходимо примерно на 5 мм глубже, чем высота подрозетника. Если у вас нет коронок, тогда можете воспользоваться дрелью, а затем с помощью зубила выбить сердцевину. Также при необходимости можно сделать квадратное отверстие с помощью болгарки.
- После того, как вы закончите штробу ее необходимо очистить. После этого можете вставить подрозетник и примерить, как он будет выглядеть. Благодаря этому с уверенностью можно сказать о том, что в дальнейшем вы больше не столкнетесь с трудностями во время установки.
- Разведите раствор, который потребуется для того чтобы вмазать подрозетник в стену. Хороший раствор можно приготовить из гипсовой шпаклевки, алебастра и воды.
- Теперь вы можете смочить отверстие шпателем и набросать раствор внутрь. После этого можно просто закрепить подрозетник заподлицо со стеной. Шурупы, которые расположены сбоку должны быть параллельно полу.
- Теперь вы можете замазать края и удалить с конструкции лишний раствор. После зачистки стакана для розетки или выключателя можно приступать к монтажу.
Этот простой способ, который мы указали поможет самостоятельно установить подрозетник в стене из кирпича, бетона, пеноблока, а также газобетона. Если вы планируете увидеть сущность монтажа, тогда можете посмотреть видео, которое размещено ниже:
В гипсокартоне
Крепить подрозетник в гипсокартонной перегородке достаточно просто. Здесь вам больше не потребуется делать раствор. Для розеток в гипсокартон существует специальный стакан с зажимами. Именно они позволяют надежно зафиксировать вашу конструкцию.
Чтобы самому установить стакан в гипсовой стене вам потребуется пройти следующие этапы:
- Нанести разметку на стену. Детальную информацию о том, как установить розетку в гипсокартоне мы рассказывали в нашей статье.
- Теперь необходимо вырезать отверстие и вытянуть провода. Затем их можно провести через подрозетник.
- Чтобы коробка надежно зафиксировалась, вам потребуется закручивать винтики по бокам.
Это все процессы, которые потребуется сделать для установки подрозетника в гипсокартонную стену своими руками. Как видите, здесь нет ничего сложного и с подобными задачами может справиться практически каждый человек. Если гипсовая стена еще обделана кафелем, тогда технология может значительно отличаться. На видео ниже вы можете увидеть, как выглядит технология крепления стакана под керамической плиткой.
В дереве
Последним вариантом считается подключение подрозетника в деревянной стене. Если вы решили выполнить скрытую проводку в деревянном доме, тогда помните, что потребуется выполнить установку металлического подрозетника в дерево.
Чтобы сделать отверстия для стакана в дереве потребуется приобрести специальную коронку. В деревянном доме вам лучше всего выполнить монтаж открытой проводки.
Установка подрозетников в дерево и гипсокартон
Шаг 1. Чтобы углубить установочную коробку в деревянную стену, обязательно применяется коронка. Для крепления конструкции задействуются лапки подрозетника. Смесь алебастра не нужна. Специальные лапки поджимаются для того, чтобы конструкция свободно поместилась в разработанное для нее углубление, а затем прикручиваются, плотно фиксируя элемент в стене. Кабель можно приводить только после окончания монтажных работ, предварительно облицуя его в гофру или металлорукав.
Процесс установки подрозетника
Совет! Перед прокладкой кабеля нужно отсоединить этот элемент от электросети и проверить, чтобы выключатели находились в отключенном состоянии. Как только кабель заводится в подрозетник, необходимо все провода разделить и установить розетку. Если ее монтаж будет осуществляться позднее, края кабеля следует изолировать.
Шаг 2. Монтаж подрозетников в гипсокартонные стены имеет собственные отличия. Нужно приобрести установочные коробки, которые специально предназначены для данной поверхности. Идеально они имеют круглые контуры без выступов и заглублений. В листе гипсокартона легче всего сформировать полностью круглое отверстие.
Вариант подрозетника отлично подходящего для установки в гипсокартон
Шаг 3. Подрозетник прикладывается к гипсокартону в заранее определенном месте, после чего происходит очерчивание его контуров. С помощью коронки в диаметре 5 см формируют отверстие. Если такого элемента нет, используют тонкий острый нож или небольшой отрезок ножовки. С помощью такого инструмента формируют небольшое отверстие, которое умышленно делается меньше, чем планируется.
Шаг 4. К полученному углублению нужно приставить подрозетник и попробовать установить его. Углубить его не получиться, однако можно легко определить все проблемные места, которые мешают завести элемент в стену. Лишние контуры понемногу вырезаются до достижения идеального по очертаниям отверстия, после чего можно помещать установочную коробку вглубь.
Установленный подрозетник
Нюансы при работе
Когда осуществляется заделка крепления, нужно контролировать текучесть, то есть консистенцию смеси. Чтобы правильно установить коробку, необходим умеренный по густоте состав, так как вязкая смесь не может проникнуть во все отсеки конструкции.
При использовании цементного состава утопить подрозетник до необходимого уровня вручную тяжело, поэтому приходится подбивать его молотком. Это действие нужно производить аккуратно, чтобы не спровоцировать образование сколов на изделии.
Когда в качестве смеси для установки подрозетника используется гипс, работу нужно выполнять быстро. Нельзя отвлекаться и делать перерывы, пока основной монтаж и первичное выравнивание не будут осуществлены, так как гипс имеет склонность к быстрому застыванию.
Правильную консистенцию можно определить только при наличии личного опыта. Для монтажа подрозетника разным людям необходима особая консистенция, так как одна и та же смесь в руках каждого мастера дает различные результаты.
Не стоит применять гипсовую штукатурку для монтажа установочных коробок, так как работа с этим материалом осложняется проблемными ситуациями:
- Штукатурка почти мгновенно засыхает и плотно прилегает к шпателю, из-за чего требуется его регулярное смачивание.
- Смесь застывает не синхронно, поэтому когда затвердевают определенные участки, некоторые из них еще нуждаются в высыхании. Если начать выравнивание поверхности слишком рано, это может вызвать деформацию конструкции.
Видео – установка подрозетников в бетонную и кирпичную стену
Чтобы качественно установить подрозетник и обеспечить его удачное применение, желательно вместе с этим элементом приобретать розетки и выключатели, проверяя, что они подходят друг другу. Выполнить монтаж установочной коробки можно в любую стену, если следовать перечисленным советам, осуществлять необходимые действия быстро и аккуратно.
Установка на гипсокартон
Здесь уже нужно подумать о специализированных устройствах. Фиксируют на спец. лапах, которые располагаются сзади или сбоку. На лицевой стороне есть 4 винта – это в 2 раза больше стандартных вариантов. Наружные винты фиксируют приборы и выключатели. Остальные же топятся в механизме, которые фиксируют всё раму.
Лапа начинает движение после того, как поворачиваются винты. Всё это делается для качественного закрепления. На задней части находятся особые отверстия, которые заготовлены под провода. Вырежьте место для установки кабеля. Провод должен зайти с задней стороны. Есть множество фото подрозетников, где показано всё поэтапно.
После всех проведенных работ можно уже соединять различные подрозентики воедино при помощи бабочки. Это такой вспомогательный элемент, которые объединяет несколько устройств. Главное, чтобы поверхность была относительно ровная и горизонтальная. Тогда сложностей никаких возникнуть не должно.
Основные требования
Размещение розеток, а следовательно и подрозетников, определяется строительными нормами и правилами (СНиП). Немаловажным является исполнение самого устройства:
- Прочность. Коробочка должна выдерживать усилие, с которым вынимается вилка и не вылетать из стенки. С этой целью на наружной поверхности отформованы ребра жесткости, выступы, пазы. На внутренней стороны должны быть зацепы для розеток.
- Огнестойкость. Пластик, из которого произведен корпус, должен быть негорючим и обладать диэлектрическими свойствами. Конечно, кирпичная кладка не загорится, а вот мебель и обои — вполне.
Подрозетники для гипсокартона обязательно комплектуются лапками, которыми и прикрепляются к вертикальной подложке.
Конструктивные отличия подрозетников
Основой любого подрозетника металлического или пластикового является корпус в виде стакана.
Для бетонных стен. Для изделий, которые устанавливаются в бетонные, кирпичные и пеноблочные стены стаканы делаются без особых приспособлений и фиксируются в отверстиях гипсовым раствором.
Пример крепления подрозетников в бетонную стену гипсовым раствором
Для гипсокартонных изделий. Более сложную конструкцию имеют подрозетники для установки в полые стены из гипсокартона, листов ДСП или фанеры. На их корпусе предусмотрены винты и зажимные планки.
Пластиковый подрозетник с креплением для гипсокартонных стен
При вращении винта по часовой стрелке зажимная планка поднимается к поверхности стакана и упирается в лист, строительного материала. С лицевой стороны стакан прижимается к листу выступающей верхней кромкой.
Овальные подразетники. Для бетонных и гипсокартоных стен делаются овальные изделия, разной длинны, рассчитанные на установку блока розеток, которые могут быть различного назначения, 220В, подключения телевизионного кабеля и телефонов, модемов интернета.
Овальный подрозетник для установки двух элементов
Для установки блока розеток часто используют конструктор с платформой, на которой можно собрать до 5 розеток.
Накладные подрозетники для внешней проводки, в кабельканалахя, плинтусах, элементах мебели.
Пример установки набора подрозетника с розеткой в конструкции плинтуса
Отличие креплений по размерам

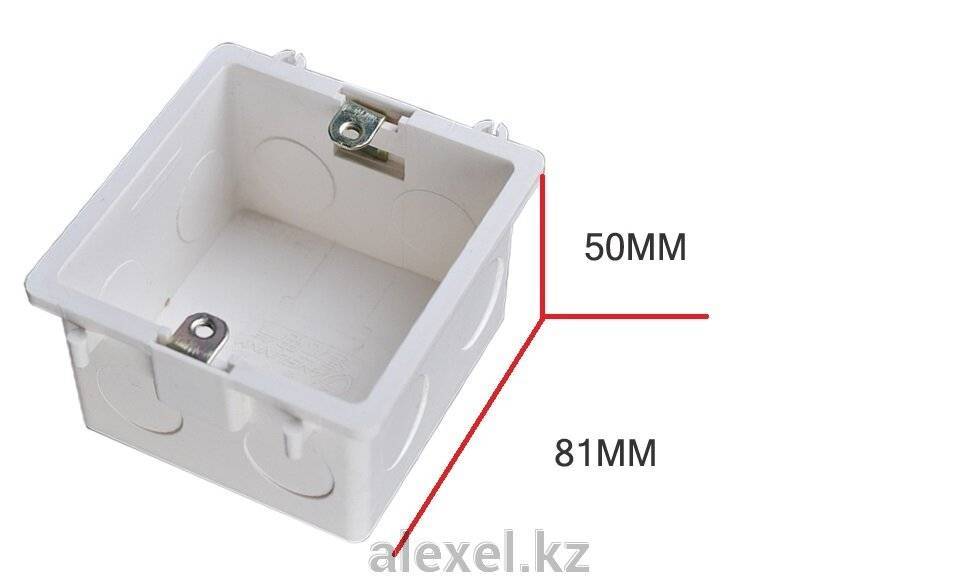

Размеры производители привязывают к стандартам розеток и выключателей поэтому по внешнему диаметру стаканы подразетников бывают 68 мм, с высотой 45 мм. Но так как элементы вставляются вовнутрь, более важны не внешние, а внутренние размеры они могут быть на 3 – 5 мм меньше в зависимости от толщины стенок подрозетников. В некоторых случаях востребованы изделия с диаметром 60 мм так как есть элементы крепления выключателей и розеток сделанные под эти стандарты.
Размеры производители привязывают к стандартам
По глубине стандарты изделий бывают 2,5 см и 4,5 см более, последние наиболее востребованы этого расстояние вполне достаточно, чтобы разместить, всю контактную группу с проводами за розеткой. Есть подрозетники с глубиной стакана до 80 см, они очень удобны при монтаже электропроводки без распределительных коробок. Все рассключения проводов и отводы по разным направлениям упаковываются на дне такого подразетника и остается место для установки розетки или выключателя.
Особого значения разница в 5 мм по диаметру не имеет, так как механизм крепления на изделиях которые вставляются в подрозетники предусматривают раздвижные упорные планки в пределах этих размеров. Эта мера обеспечивает универсальность крепления к различным моделям подрозетников. На верхней части стакана сделана выступающая кромка для упора в плоскость поверхности стены, чтобы подразетник не проваливался глубже в отверстие для его установки
С учетом этой кромки диаметр может быть 72 мм, это важно учитывать при сверлении отверстий в стене для подрозетников, чтобы они вставлялись плотно
Во всех подразетниках в боковых стенках стакана делаются отверстия, диаметром 1.5 – 2см для ввода и отвода проводов. Они могут быть полностью открытыми с одной стороны, или стенки прорезаются не до конца, обозначая места отверстий с нескольких сторон. Такое конструктивное решение позволяет поддеть пластик или лист жести отверткой перекусить перемычки бокарезами и удалить с любой стороны часть конструкции закрывающее отверстие.
Варианты с квадратными формами подрозетников тоже бывают разными, производители делают исходя из стандартов размера плинтусов и розеток. Основные модели квадратные имеют размеры 70х70 мм или 60х60 мм, есть прямоугольные блоки для установки нескольких розеток от 3 до 5 шт.
Пластиковые подрозетники
Пластиковые подрозетники КОПОС для деревянного дома
Подрозетники KOPOS, пожалуй, можно смело назвать лучшими на российском рынке подрозетниками, которые допустимы для установки в деревянные или в полые стены. Их особенность в том, что они не поддерживают горение — вся продукция KOPOS имеет сертификаты о пожаробезопасности данных изделий.
Ставят эти подрозетники как в цельнодеревянные брусовые либо бревенчатые стены, так и в стены с внутренними пустотами — с обшивкой гипсокартоном или под панели, имитирующие бревенчатый сруб. В ассортименте производителя имеются одно-, двух-, трех- и четырехпостовые монтажные коробки для установки соответствующего количества розеток.
К преимуществам этих подрозетников следует отнести то, что они оснащены эластичным кабельным вводом, что исключает повреждения кабеля в месте его вхождения в монтажную коробку
Это соединение, к тому же, гарантирует герметичность — что очень важно при монтаже в дерево или другие горючие материалы. Перфораций в корпусе электромонтажной коробки нет, что позволяет добиться его полной воздухонепроницаемости даже тогда, когда подрозетник уже присоединен к кабелю или трубке под кабель
Подрозетники KOPOS имеют следующие технические характеристики:
- Они подходят для электросети, напряжение в которой не превышает 400 V, а максимальный ток — 16 А.
- Перегородка в них оснащена мембраной из материала, обладающего эластичностью.
- В ассортименте есть пластиковые подрозетники для разного диаметра кабеля и труб. То, под какие габариты предназначен подрозетник, можно понять благодаря нанесенной на герметичные вводы маркировке. Там могут быть указаны следующие параметры: ø16—20 мм (4х), ø20—25 мм (2х), ø6—10 мм (12х) или ø6—9 мм (2х).
- Материалом, из которого изготавливаются монтажные коробки под розетки, — это особый электротехнический поливинилхлорид, отличающийся плотностью и не содержащий примесей свинца.
- Пластик, из которого создаются данные подрозетники, является самозатухающим. Даже если произойдет возгорание внутри или снаружи корпуса, в течение тридцати секунд пламя затухнет, и изделие не сможет гореть.
- Диапазон температур, являющийся рабочим для подрозетников KOPOS, — от –5 до +60 градусов по Цельсию.
- Температурная граница на тесте материала раскаленной петлей составляет 850 °C.
- Пожарный класс того пластика, из которого выполняется основание корпуса, — A1-F.
- Такие подрозетники можно использовать в домах с энергосберегающей внутридомовой электросистемой.
Пластиковые подрозетники для деревянных домов характеризуются еще и своими особенностями крепежа, связанными с сохранением водонепроницаемости корпуса.
- Так, все комплекты для крепежа имеют монтажную «лапку» и винты с трехшаговой резьбой.
- Монтируются такие винты не допуская выхода за край подрозетника, так как это привело бы к нарушению герметичности.
- Чтобы корпус пластикового подрозетника максимально плотно прилегал к стене, в которую устанавливается, у монтажной коробки сделан расширенный уплотнительный край. Он делает больше плоскость ее прилегания.
- Если подрозетник ставится в гипсокартонную стену, утапливать его края вокруг электромонтажного изделия нет никакой необходимости.
- В таких подрозетниках возможно осуществить монтаж безвинтовых клеммников — кстати, они тоже есть у нас в продаже, по 4 и по 5 клемм.
Купить подрозетники у нас очень легко — просто выберите нужные модели и укажите требуемое количество экземпляров в форме заказа на нашем сайте. В пределах Москвы доставка по указанному вами адресу займет не более суток, по другим городам РФ отправляем заказанные товары службами почтовой доставки.
Правила установки подрозетников
- Правильно установленный подрозетник, не должен выступать или быть слишком утоплен в стену, то есть он должен встраиваться с чистовой стеной заподлицо. Чистовой стеной считается уже подготовленная к малярным работам стена. Случаи, когда на стене планируется укладка плитки или каких-то других фальшпанелей, рассмотрим ниже.
- Подрозетники должны быть установлены строго по уровню, даже если подрозетник стоит один, его необходимо выставлять по уровню, чтобы избежать трудностей при дальнейшей установке розеток или выключателей.
- Правильно установленный подрозетник, должен очень крепко держаться в гнезде.
Частые ошибки при монтаже установочной коробки
Во время выполнения работ мастера нередко допускают такие огрехи:
- Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
- Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
- Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
- Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
- Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.
Пластиковый подрозетник для электрической розетки размер подрозетника
Если в помещении планируется замена или установка электророзеток, то среди прочих деталей обязательно должен присутствовать и подрозетник. Правда, никто, кроме электрика во время установки, его не увидит, ведь подрозетник – это всего лишь основание, так сказать, «гнездо», невидимая, но очень важная часть любой розетки. Кроме того, их используют при монтаже выключателей, различных датчиков, регуляторов освещения, реле для теплого пола и прочего.
Видимо, поэтому существует и более официальное название подрозетника – монтажная, или установочная коробка. По сути, это одно и то же, хотя некоторые различают эти понятия, считая, что подрозетники предназначаются для скрытой установки, а монтажные коробки – для открытой. На деле же разницы нет.Итак, подрозетник/монтажная коробка представляет собой небольшую ёмкость, которую размещают в подготовленное для розетки углубление в стене, а уже затем монтируют саму розетку. На корпусе подрозетника есть отверстия под входящие провода, обычно на дне, и различные приспособления для крепления розетки. Чаще всего, из-за своей универсальности, применяются круглые, похожие на стаканчик, подрозетники, но они также могут быть квадратной, прямоугольной или овальной формы.Также эти детали производятся разных размеров, разной глубины и могут отличаться способом установки. Так, ширина подрозетников в основном 60мм или 75мм, а глубина от 25мм и больше, и подбирается в зависимости от потребности. По способу же установки различают изделия для монтажа в кирпичных и бетонных стенах, в стенах из гипсокартона, а также поверх стен.
Какой подрозетник выбрать размер подрозетника
Материалом для изготовления подрозетников в основном служит пластик, а также металл. Пластиковые изделия дешевле, металлические дольше служат и надёжнее. Если пластик некачественный, то розеточные распорки, которыми она фиксируется в корпусе подрозетника, могут повредить его стенки и даже прорвать их. В результате розетка может выпасть, что опасно для здоровья и жизни человека, а особенно детей. Поэтому качеству установочных коробок нужно уделять достаточно внимания.Устанавливая подрозетник в сплошную стену, отверстие для него нужно сделать чуть шире и глубже, собственного размера – так, чтобы он не слишком провалился внутрь, но и не выступал над поверхностью стены. Боковые выступы на корпусе подрозетника должны располагаться по горизонтали, намеченной строительным уровнем. Для фиксации обычно применяется строительная гипсовая смесь или алебастр, которые быстро твердеют. Поэтому работать при установке розеток нужно без особого промедления.
Монтаж подрозетника в стену размер подрозетника
Отверстие сбрызгивают водой, закладывают в него некоторое количество смеси и вставляют подрозетник с протянутым в него кабелем. Край подрозетника должен быть вровень со стеной. По бокам также закладывают смесь. После затвердевания излишки достаточно легко убрать. Если установка производится в тонкой стене, то для улучшения звукоизоляции можно к подрозетнику прикрепить небольшой кусочек соответствующего материала.На стенах из гипсокартона и подобных им установочные коробки фиксируются при помощи регулируемых лапок с винтами.Кроме всего прочего, подрозетник может применяться и как распределительная коробка (распаечная), если использовать крышку и клеммники.
Инструмент и расходка
Какие инструменты понадобятся для установки подрозетника в бетонную стену?
во-первых, это мощный перфоратор (под хвостовик SDS-plus или max)
бур по бетону диаметром 6мм
защитные очки
строительный уровень
шпатель для работы с раствором
обычная коронка по бетону с хвостовиком SDS-plus – если у вас небольшой объем работ и кирпичные стены. Самый оптимальный и бюджетный вариант.
обычная коронка по бетону с хвостовиком SDS-max. При условии, что у вас очень большой дом, либо стены из качественного бетона и соответствующий перфоратор.
алмазная коронка по бетону для безударного сверления с хвостовиком SDS-plus
Более дорогой вариант, зато есть свои плюсы:
1) время высверливания подрозетника, почти такое же, как и с помощью коронки SDS-max 2) использование легкого перфоратора SDS-plus – меньше устают руки, нет ударов 3) меньше шума и пыли при работе
Запомните, что алмазное сверление исключает какой-либо ударный режим. Разрешен только режим дрель.
В инструкции обычно указывается к алмазным коронкам, что они предназначены для влажного сверления. Однако как показывает практика применения, износ коронки, даже при сухой работе минимален.
Кроме того, при подаче воды, шлак может “вязать” коронку. Коронки для высверливания обычных подрозетников, как правило должны быть диаметром 68мм.
Если вы не хотите забивать установочную коробку в нишу, а иметь место для ее свободной установки и регулировки, то применяйте диаметр 72мм. Для блочного типа только такие и подойдут.
Некоторые применяют диаметр 65мм, после чего даже умудряются плотно вставить в полученное отверстие розетку или выключатель напрямую, расперев изделие лапками о бетонную стенку или даже гипсокартон.
Делать этого нельзя, так как говорилось выше, стены считаются токопроводящим материалом.
Если у вас в доме вдруг начало выбивать УЗО, одной из причин этого может быть как раз отказ от использования подрозетников, и установка розеток напрямую в стену. Поэтому не грешите сразу на кабель, а проверьте сначала розетки.
О необходимости монтажа подрозетников говорит и ПУЭ:
