Расчёт элементов вальмовой крыши
Если угол наклона скатов известен, известны размеры постройки, то можно легко определить длину стропил. К примеру, расчёт стропил трапециевидного ската. Вводные данные:
- угол наклона 30°;
- ширина дома – 6 м.
В сечении центральные стропила являются гипотенузой прямоугольного треугольника, в котором нижний катет – это ширина строения, боковой – высота крыши от основания до конька. Первое значение задано. Чтобы рассчитать длину гипотенузы (стропильной ноги), надо длину нижнего катета разделить на sin30°. А числовое значение равно – 0,5. Если подставить все значения в формулу, то получится следующее:
L=b/sin30°=6 /0,5=12 м. Это и есть длина центральных стропил вальмовой крыши при угле наклона в 30°.
Размер длины угловых стропильных ног зависит от высоты крова и расстояние от угла дома до проекции конца конькового прогона на основание (перекрытие). Зависит последний параметр от длины самого конькового бруса. Чем он больше, тем меньше этот размер. И наоборот. Сам расчёт производится по той же формуле, что и центральные ноги.
Определившись с длиною угловых стропил, можно рассчитать длину вальмовых ног. Единственный момент – это тот факт, что стропила вальмового ската не имеют одинаковую длину. Они опираются по угловые ноги, которые сами располагаются под наклоном. И чем ближе к коньку, тем длиннее стропила вальмы. Поэтому каждый элемент придётся подсчитывать по отдельности.
Расчёт стропильной системы
Стропильная система – основа кровли. Поэтому к её расчёту надо подходить с особым вниманием. Основной показатель, кроме ранее рассчитанной длины стропильных ног, шаг установки, то есть расстояние между элементами
Обычно этот параметр варьируется в диапазоне 60–100 см. Поэтому расчёт начинается с приблизительного выбора шага установки.
Покажем это на примере. Выбирается шаг монтажа, равный 80 см. Если длина конькового прогона равна 12 м, то количество стропильных ног рассчитывается так:
12:0,8+1= 16 штук. Единица – это ещё одна стропильная нога, которая устанавливается с одного края, завершая систему. Теперь надо довести шаг установки до фактического параметра: 12:16=0,75 м или 75 см.
Расчёт угла наклона
Необходимо добавить, что угол наклона учитывается не только по типу кровельного материала. Тем более это соотношение определяет минимальное значение уклона. Многое зависит от двух нагрузок: снеговой и ветровой. Оба параметра выбираются из расчёта расположения строящегося объекта.
Эти данные не являются секретом, их можно найти в свободном доступе в интернете. Они представлены как табличными значениями, так и графическими (на карте страны обозначены зоны с определёнными нагрузками). Чем больше нагрузка снеговая, тем рекомендуется сделать вальмовую крышу круче. И, наоборот, чем сильнее ветровая нагрузка, тем кровля должна иметь меньший угол наклона.
- чем больше устанавливается стропильных ног при средних нагрузках, можно использовать стропила небольшого сечения, к примеру, 50х100 мм;
- если нагрузки увеличиваются, то можно увеличить количество элементов стропильной системы, или увеличить сечение стропил, к примеру, 50х200 мм;
- если увеличить угол наклона, снизив снеговые нагрузки, можно уменьшить количество стропил в конструкции крыши или уменьшить их сечение.
В общем, подгоняя параметры друг под друга, можно немного сэкономить на приобретении пиломатериала. Хотя специалисты утверждают, что на кровельной конструкции экономить нельзя. Особенно, учитывая площадь кровли. Здесь необходимо учитывать ширину пролёта здания. Если она превышает 12 м, то есть расстояние от стен дома до конька более 6 м, тогда под стропильные ноги необходимо установить опорные стойки.
Конструкция крыши
Более подробно устройство крыши дома просматривается в вертикальном срезе конструкции.Если идти снизу вверх, то элементы крыши собираются в следующие группы:
- Опорная часть из мауэрлата и леженей обеспечивает устойчивость, прочность крыши.Нередко создается армирующий пояс из железобетона по периметру стен для более прочного крепления крышной конструкции.Иногда на них кладется плита, для внутренних помещений она образует потолок.
- Стропильная система может быть с наслонными либо с висячими стропилами.Они несколько различаются по конструкции.В первом варианте отсутствуют специальные опорные стойки.Второй вариант более сложный по конструкции, состоит из большего числа элементов.Существует еще шпренгельный вариант с опорой на фермы. Они предназначены для уменьшения изгибающего момента под воздействием внешней нагрузки.
- Контробрешетка и обрешетка.Элементы кровли с такими названиями собираются из рядов досок или брусков на некотором расстоянии друг от друга перпендикулярно друг другу. Получается решетчатая система.Под нее непосредственно на стропила (стропильные ноги) выстилают слой гидроизоляции.А между контробрешеткой, которая находится ниже, и обрешеткой формируется пространство. Оно предназначено для циркуляции воздуха и слоев «кровельного пирога». Пирожок состоит из рулонной теплоизоляции, а также слоя пароизоляционной мембраны из ПВХ. Они предназначены для утепленного варианта.Иногда очередность слоев меняется – это определяется задачами.
- Кровельная поверхность формируются за счет материала покрытия.Монтируется ряд компонентов. Большинство из них носят название доборных элементов кровли.Это: ендовы, конек, воронки и желоба водостока, кровельные аэраторы для паро-гидроизоляции, торцевые и карнизные планки, ветровые балки, примыкания и много других.
Особенности конструкции
Круглая крыша привлекательна не только декоративными качествами. С функциональной стороны этот вариант вполне практичен, так как обеспечивает своевременное отведение воды. Опорой конструкции купольной крыши является ее основание, выполненное в виде круга. На нем закрепляются ноги стропил. При сочленении со стеной, представляющей собой длинную горизонтальную плоскость, основание должно быть полукруглым.
К покрытию также предъявляются определенные требования. Листовые негибкие материалы типа профнастила для нее не подойдут. Покрытие должно быть эластичным, но не слишком мягким. Только в этом случае конструкция будет достаточно герметичной и прослужит долго. Используются гибкие сорта черепицы, в том числе битумные и некоторые из керамических, а также поликарбонат.
Арочная купольная кровля
Конструкция арочной кровли более схожа с конструкцией скатной крыши. В конструкции уже присутствуют полноценные пропилы, правда, их форма изначально напоминает дугу.
Стропила для арочной кровли используют трех видов:
- Заводского производства из клеёного бруса;
- Сборные из бруса, изготовленные самостоятельно;
- Металлические фермы заводского производства.
Дороже всего стоят стропила из клеёного бруса. Во время их производства тонкую обрезную доску насыщают влагой и укладывают в специальные, задающие изгиб доске распоры. Далее доску искусственно сушат с применением паровой вытяжки. После этого из сухой изогнутой доски собирают клеёный брус, форма которого будет умышленно изогнута под определенным радиусом.
Изогнутые стропила из клееного бруса.
В процессе же монтажа, нижние концы дугообразных стропил закрепляют к основанию мауэрлата, а верхние концы арочных стропил соединяются вместе посредством небольшого круглого деревянного или металлического кольца.
Соединение арочных стропил.
Дешевле обходится изготовление дугообразных стропил самостоятельно или при участии специалистов сразу на строительном объекте. Для их сборки используют заготовки деревянного бруса длиной 60-100 см с сечением 40х100 или 50х100 мм. Изначально на бумаге делают чертеж и собирают первую стропилу, которую в дальнейшем используют в качестве образца. Для скрепления между собой заготовок деревянного бруса используют перфорированные металлические пластины и, в некоторых случаях дополнительно усиливающие крепление металлические спицы.
Стропила купольной крыши.
Если площадь перекрываемого пролета превышает 5 м, то вместо деревянных дугообразных стропил используют металлические фермы. В зависимости от выбора наружного кровельного материала и наличия теплоизолятора, вес купольной кровли может существенно различаться. По этой причине для изготовления полукруглых металлических ферм применяют различный металлопрокат. Например, используют как круглую или квадратную трубу, так и конструкции собранные из швеллера.
Подробнее о различных видах стропил для такой крыши можно прочитать в специальной статье: арочные стропила — выбор материала, проектирование и монтаж.
Что нужно знать о круглой крыше?
Во-первых, круглая крыша беседки практически никогда не бывает 100% круглой. Однако к данной категории относятся любые крыши, оформленные в виде купола, конуса, луковицы. Именно луковичные крыши встречаются на большинстве религиозных памятников в нашей стране. Есть и криволинейные конструкции с уникальной геометрией. Они вообще не имеют собственного названия.
Во-вторых, для перекрытия сооружения с круглой крышей подойдет далеко не каждый строительный материал. Не рекомендуется применять профильные материалы – они непрактичны. Образуется много отходов, швы требуют детальной и аккуратной герметизации. Даже если все сделано «под линеечку», места стыковки доставят массу неудобств в будущем. Поэтому выбирайте листовой металл, черепицу из керамики, битумные материалы.
Требования к возведению купольного дома
Требования к возведению сферического дома:
Дом нужно проектировать правильно, соблюдая действующие строительные нормы, правила пожарной безопасности.
Несмотря на свою легкость, сама постройка весит немало
Обращайте внимание на состав грунтовых пород и уровень подземных вод для расчетных манипуляций.
Покупайте современные комплектующие детали. Многие искусственного типа материалы намного лучше натуральных аналогов.
Чтобы здание было энергоэффективным, изучите подробнее тематические вопросы
Для экономии ресурсов необходимо рассматривать новейшие разработки в области отопления и кондиционирования.
Со списком своих требований можно обратиться в специализированную компанию. Сотрудники покажут вам различные проекты купольных строений.
Проекты и особенности планировки
Круглое здание далеко нелегко распланировать так, чтобы было рационально, красиво, да еще и удобно. Есть несколько основных приемов, которых придерживаются большинство. Первое, что бросается в глаза, в таком доме просто не может быть коридоров. Им просто некуда вести. Это неплохо, но планировка дома становится от этого сложнее. Начнем с простого — как оформить вход в дом.
Это тоже дом, выполнены по купольной технологии
Входная группа
Для нашего климата желательно чтобы входные двери выходили в небольшое помещение, а не в большую комнату. Спасает в этом случае небольшой тамбур. О может быть выделенным из общей площади или пристроенным. Примерно те же задачи выполняет крытая веранда. Это более «цивильный» способ решить проблему.
Не всем подобный подход нравится. Сегодня в мире другие тенденции — из входной двери попадают в большой просторный холл/гостиную. Такая планировка тоже возможна, но необходимы дополнительные меры по отсечению холодного воздуха — тепловая завеса возле входа. Ее делают при помощи встраиваемых в пол конвекторов или установив возле двери несколько мощных радиаторов. Первый способ эффективнее, второй проще в исполнении. Все эти нюансы характерны и для купольных домов. С той лишь разницей, что придется поломать голову, как вписать встроенный тамбур. Два остальных способа решаются проще.
Планировка купольного дома: рассматриваем способы организации входной группы
Давайте рассмотрим варианты устройства входной группы на примерах. На картинке вверху, правый проект, входные двери выходят в гостиную/столовую. Такое решение характерно для Европы и Америки. У нас постепенно приобретает популярность, но в связи с более суровым климатом часто приносит неудобства — каждое открывание дверей в зимний период приносит значительную порцию холодного воздуха, что снижает комфорт.
Вариант слева — с пристроенным тамбуром. Из тамбура два выхода — один в зимний сад, другой — в кухню/столовую. Решение не менее современное, но решена проблема поступления холодного воздуха в жилые помещения. Так что подобную идею стоит взять на вооружение.
Если тамбур решено делать встроенным, очевидно, придется выделить какую-то площадь дома. Минимально — это три квадрата (на левом проекте). Логично, если дальше будет располагаться гостиная/столовая.
Два варианта встроенного тамбура/прихожей
Еще дин способ — выделить большую площадь и использовать ее как прихожую. Разместить тут гардероб, вешалку для вещей «на сейчас» (проект права). Если позволит площадь, можно будет установить небольшой диванчик. Для частого дома наличие прихожей — практически необходимость. Грязь и песок меньше таскаются в дом. И это — еще один довод в пользу выделенной входной группы. Пристроенной или отгороженной — это уже ваш выбор. Но помещение для входа — это удобно. Во всяком случае, в наших реалиях.
Организация пространства
Чаще всего центральная часть пространства купольного дома выделяется под помещение общего пользования. Из этой центральной зоны можно попасть во все другие комнаты, которые расположены по кругу. Вообще, центральное помещение получается неудобным, так как оно «очень проходное».
Центральная часть будет слишком активно использоваться, так что функциональной эту зону не сделаешь
В нем не удастся расслабиться, если это гостиная, в нем не очень удобно готовить, если придет идея использовать это помещение как кухню, как столовая оно тоже не самый лучший вариант. Проекты, которые именно так используют это пространство, представлены выше. На картинке выглядит замечательно, а вот в жизни рассчитывать на камерную обстановку тут не получится. Так что проходные комнаты — не самые обитаемые.
По центру можно поставить лестницу
Не самый плохой способ использования этой проходной зоны — установка лестницы. Ведь большая часть купольных домов имеет два этажа, а сюда просто просится винтовая лестница. Только надо учесть, что если ее просто закручивать вокруг столба, пользоваться будет неудобно — слишком крутые повороты получаются. Если же конструировать лестницу по типу «колодца», ее трудно построить самостоятельно. Так что эту часть придется кому-то передоверить.
В остальном купольные дома планируются также, как и обычные. Основное правило, которое надо запомнить: чтобы инженерные системы были не очень дорогими, все «мокрые» помещения размещаются недалеко друг от друга. Расположение спален, кабинетов и других «сухих» помещений — на ваш вкус.
Разновидности купольной крыши
Геодезическая крыша Существует несколько вариантов исполнения кровельных конструкций с круглым основанием. Они различаются внешним видом и особенностями строения.
Геодезическая
Такая сферическая крыша появилась в середине прошлого века в США. Ее особенность – отсутствие привычной системы стропил. Конфигурацию образуют равносторонние треугольные детали, сделанные из брусков метровой длины с сечением 5 на 10 см. Для соединения используется трубка-коннектор из стали 10 см, к которой посредством сварки попарно прикрепляют лопасти. В результате получается конструкция в форме звезды с 5 или 6 лучами. Иногда треугольники объединяют без коннекторов.
Арочная
Эта конструкция имеет больше сходства с привычной крышей со скатами. Стропила для нее намеренно делают изогнутыми.
Можно приобрести готовые деревянные или металлические элементы или изготовить их своими руками из бруса.
Конусная
Конусная крыша может быть независимой конструкцией или компонентом сложносоставной кровли
Важно, чтобы основание под нее имело форму круга. Ноги стропил в данном случае должны быть прямыми
Схема строения конической конструкции не включает таких привычных элементов, как фронтоны и конек. Крыша должна иметь достаточный угол уклона (минимум 15 градусов).
Конусная
Арочная
Купольный дом: особенности планировки и оформления интерьера
Округлое строение трудно распланировать рационально. Есть несколько важных приемов, которые учитывают все специалисты.
Первое, что врезается в память, в такой постройке просто не может быть коридоров. Им просто некуда вести.
Начинать нужно с простейшего, а точнее с входа в дом.
Если вы живете, на севере, желательно чтобы входные двери вели в небольшой тамбур или веранду.
Однако не всем понравится подобное решение. Можно сделать так, что из из входной двери сразу попадаешь в огромный холл или гостиную.
Ее делают посредством встраиваемых в напольное покрытие конвекторов, еще можно поставить возле двери несколько мощнейших радиаторов.
Первый способ результативнее, второй проще в плане исполнения.
Если вы хотите тамбур сделать встроенным, для этого вам придется выделить определенную площадь дома, минимум – это 3 кв.м. Это будет хорошим решением, если дальше будет находиться гостиная или кухня.
Еще один вариант – выделить площадь и сделать прихожую. Поставить тут вешалки для вещей «на сейчас».
Пространство центрального типа создано для прохода в другие комнаты. Центр будет постоянно использоваться, так что функциональным это пространство не сделаешь.
В остальном сферические дома планируются так же, как и стандартные.
Главное, запомните: что все «мокрые» комнаты размещаются рядом друг с другом. Расположение спален, кабинетов и иных «сухих» помещений зависит только от вас.
Дизайн кровли
Помимо широкого ассортимента материалов для оформления дачной кровли, многие из них представлены богатой цветовой палитрой. В зависимости от поставленных целей, дачная постройка может сливаться с окружающей зеленью или выделяться на фоне пейзажа ярким пятном.
Классический вариант оформления – когда дачное жилье светлых оттенков венчает крыша ярких или темных тонов. Нечасто встречается дизайн, где темные стены строения дополнены светлой кровлей
Такой дом, безусловно, превратится в местную достопримечательность, это стоит учесть, если цель привлечь внимание окружающих не преследуется
Выбирая кровельное покрытие для крыши ярких оттенков, ознакомьтесь с характеристиками материала. Как долго он способен сохранять свои качества в плане декоративности и эксплуатационных возможностей.
Конструкция шатровой крыши

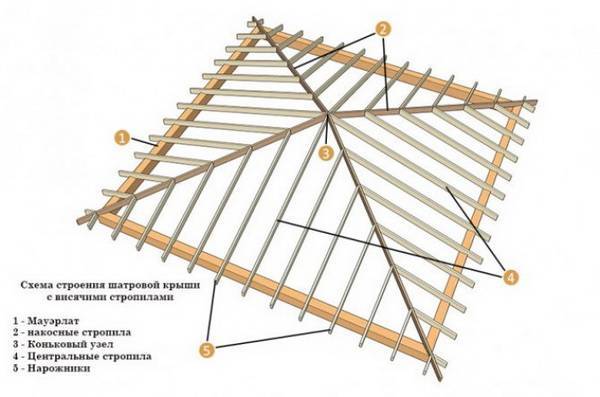

Стропильная система шатровой крыши состоит из:
- конькового узла, в котором сходятся стропила;
- центральной стойки — опоры для конькового узла;
- мауэрлата — он образует замкнутый контур и поэтому обеспечивает кровле жесткую опору;
- центральных стропил, которые проходят посередине скатов;
- диагональных (угловых, накосных) стропил, которые соединяют коньковый узел с углами дома;
- нарожников — коротких стропильных ног, которые одной стороной опираются на мауэрлат, а другой — на накосные стропила;
- промежуточных стоек и подкосов, которые нужны для разгрузки отдельных узлов стропильной системы;
- выносов — балок, которые формируют карнизный свес на сторонах крыши, параллельных балкам перекрытия;
- ригелей и затяжек, компенсирующих распирающее усилие от стропил.
Кроме того, иногда к стропильной системе относят балки перекрытия, но это сомнительно. Во-первых, перекрытие может быть железобетонным, это никак не помешает сделать шатровую кровлю. Во-вторых, есть конструкции шатровых крыш, в которых все их элементы опираются только на мауэрлат и напрямую на несущие стены.
Из каких материалов делают купольную крышу
Мы уже упоминали, что для возведения купольной крыши может быть использован деревянный или металлический каркас (фермы или алюминиевые профили). С последним работать проще (можно выбрать нужной формы). Выдержит тяжелый кровельный материал (керамическую черепицу, например). Но металлический каркас не подойдёт, если на такую нагрузку не рассчитаны стены и фундамент дома.
Кровельный материал выбирают из тех, что способны сгибаться, принимать нужную форму (например, тростниковая кровля, фальцевая). Поэтому целесообразнее отдать предпочтение штучным материалам: металлическая и гибкая черепица, кровельный сланец, деревянная щепа. Профнастил не подойдёт.
А также ориентируются на возможность создания покрытия с полной герметичностью. Герметичность не могут гарантировать кровельный сланец, керамическая черепица, цементно-песчаная черепица. И всё же эти материалы используют, но предусмотрев надежную гидроизоляцию. Отличной водонепроницаемостью отличается гибкая черепица, но для её укладки требуются хорошие навыки (навыки кровельщика).
Безусловно, учитывают нагрузку, которую способен выдержать материал, срок и условия эксплуатации (указываются производителем, в зависимости от применённого сырья).
Исходя из всего сказанного, специалисты рекомендуют использовать:
- фальцевая кровля (герметичный материал, большой выбор);
- штучная металлочерепица;
- гибкая битумная черепица;
- поликарбонат;
- наборная деревянная кровля (щепа, гонт, дранка).
Круглая купольная крыша станет настоящим украшением дома и прослужит долгие годы. Но лишь при условии наличия грамотно составленного проекта, при правильном выборе материалов (в зависимости от разновидности купольной крыши, от нагрузок), при неукоснительном соблюдении технологии строительства.
Выбор материала
В основе стропильных конструкций лежит древесина. Существуют жесткие стандартны качества и размеров материала:
- влажность дерева должна быть меньше 18%;
- на каждом метре доски должно быть не больше 3-х сучков, их диаметр не должен превышать 3 см;
- недопустимы сквозные трещины;
- глубина несквозных трещин должна быть меньше половины длины доски.
У бруса должно быть сечение от 4 до 15 до 10 на 25 см. Показатель зависит от того, на каком расстоянии ноги будут располагаться друг от друга, а также от числа нагрузок от осадков на определенную область крыши.
При выборе материала внимание уделяется трещинам, сколам и другим дефектам. Найти ровную древесину невозможно
Важно, чтобы максимальная длина сучков не превышала трети толщины бруса
Сферический дом по японской технологии
Для строительства купольных домов по японской технологии используется пенополистирол 35-ой плотности разной толщины (многое зависит от главной задачи и климатической зоны, толщина внешних стенок сферы варьируется от 8 до 19 см).
Сборочного типа комплект включает в себя несколько секций, в конструкции которых уже изначально есть проемы для окошек и дверных полотен.
Сферу можно установить, как на стандартный ленточный фундамент, так и на каркас из древесины или площадку из OSB-плит и сэндвич-панелей.
В зависимости от основы используются разные крепления: к бетону сфера прикрепляется анкерами.
Для отделки таких строений может использовать простую штукатурку с последующей покраской, а также защитить покрытия полимерными материалами или жидкой резиной.
На каких домах и основаниях возможно строительство купольных крыш
Главное условие для купольной кровли – это правильная геометрия здания. То есть, загородный дом либо изначально по периметру имеет круглую форму, либо его периметр имеет правильную форму квадрата.
Основание под строительство купольной крыши.
Если периметр загородного дома имеет форму параллелепипеда, то куполообразную кровлю построить затруднительно, а например, мало чем уступающую полукруглую крышу вполне возможно.
Полукруглая крыша может применяться там, где купольная крыша не подходит.
В случаях, когда периметр несущих стен дома имеет неправильную форму или в ходе строительства в проект вносились изменения, например, пристраивались дополнительные помещения, то единственным выходом остается комбинированная кровля, которая может включать в себя и элементы скатной и элементы купольной крыши.
Комбинирование различных типов крыш.
Что же касается основания, то купольную кровлю можно изготовить практически на любых стенах. Дело в том, что необходимо учитывать нагрузку производимую кровлей на несущие стены. Например, если дом построен по каркасной технологии, то не получится изготовить куполообразную кровлю, в которой применяются металлические стропила или железобетонные балки. Стены не выдержат такой нагрузки. На каркасных стенах оптимально изготавливать крышу на основе деревянных стропил. Если же стены загородного дома изготовлены из кирпича, ракушечника или монолитного бетона, то здесь особых ограничений уже не накладывается.
Преимущества и недостатки
Решение построить для себя купольный дом вне зависимости от его материала можно считать смелым. Чтобы его принять стоит заранее ознакомиться с положительными и отрицательными моментами конструкций домов, созданных по такой технологии.
Плюсы купольных домов
Помимо необычной формы и внешнего вида купольные дома отличаются следующими преимуществами:
- Оптимизация использования свободного пространства. Так, получается, что во всех помещениях дома площадь пола заметно больше площади потолка, что позволяет разместить большое количество мебельных предметов.
- Меньшие показатели внешней площади стен дома.
- Экономичность содержания дома за счет меньшего ухода тепла из конструкции в холодные месяцы.
- Исключение задержания осадков зимой и осенью на конструкции дома. Так, снег и капли дождя просто скатываются со сферической крыши.
- Легкость конструкции, что позволяет применять мелкозаглубленный тип ленточного основания.
- Возможность встраивания в купол большого количества окон, которые не повлияют на устойчивость дома.
- Возможность соотнесения внутренних несущих стен или колонн с желаемой планировкой жилища.
- Удобство встраивания системы кондиционирования, отопления и вентиляции в дом за счет сферической формы крыши.
Многие говорят, что стоимость строительства купольного дома меньше, чем обычного в силу меньшей площади стен, так как материала применяется мало. Но здесь сразу стоит оговориться, что материала хоть и требуется меньше, но в процессе строительства дома требуется наличие специализированных элементов, которые тоже стоят немало. Поэтому можно сделать вывод, что цена такого дома сопоставима со стоимостью каркасного обычной формы.
Минусы купольных домов
Недостатки у подобной технологии тоже есть, поэтому при планировании строительства их тоже стоит узнать:
- сложность расчета строительства. С этим процессом могут справиться только профессионалы;
- необходимость заказа дома только у проверенных застройщиков, которые имеют опыт строительства купольных домов и положительные отзывы;
- большое количество отходов материала после строительства дома;
- ограничение выбора материалов для наружной облицовки дома. Преимущество отдается только мягким вариантам;
- исключение использования крупных листовых материалов для внутренней отделки помещений дома, что затрудняет их подбор;
Требования к возведению купольного дома
Требования к возведению сферического дома:
Дом нужно проектировать правильно, соблюдая действующие строительные нормы, правила пожарной безопасности.
Несмотря на свою легкость, сама постройка весит немало
Обращайте внимание на состав грунтовых пород и уровень подземных вод для расчетных манипуляций.
Покупайте современные комплектующие детали. Многие искусственного типа материалы намного лучше натуральных аналогов.
Чтобы здание было энергоэффективным, изучите подробнее тематические вопросы
Для экономии ресурсов необходимо рассматривать новейшие разработки в области отопления и кондиционирования.
Со списком своих требований можно обратиться в специализированную компанию. Сотрудники покажут вам различные проекты купольных строений.
Особенности вальмовой крыши
Невозможно сделать правильный расчет без понимания самого предмета. Каждый элемент стропильной системы играет очень важную роль, любые ошибки оказывают крайне негативное влияние на общие показатели прочности и устойчивости системы. Даже небольшие просчеты могут становиться причиной возникновения аварийных ситуаций. Из каких деталей состоит вальмовая крыша?
Стропильная система вальмовой крыши отличается от обычной двускатной
Таблица. Составляющие вальмовой крыши
Элемент крыши | Краткое описание и назначение |
|---|---|
Диагональные стропилины (накосные) | Самые большие по длине и наиболее нагруженные элементы стропильной системы. Устанавливаются по углам скатов, на них опираются нарожники. Как правило, изготавливаются из спаренных стропилин, за счет этого увеличиваются несущие способности. |
Рядовые стропильные ноги | Ничем не отличаются от стропильных ног обыкновенных скатных кровель, чаще всего это доски 50×150 мм. |
Нарожники | Формируют вальмы, верх опирается о накосные стропилины, пятка на мауэрлат. В целях уменьшения нагрузки на диагональные стропила устанавливаются дополнительные подпорки. В зависимости от конкретных особенностей крыши нарожники могут опираться на шпренгель, угловые подкосы и т. д. |
Опоры для диагональных стропил
При выборе вальмовой крыши надо знать о ее преимуществах и недостатках.
Преимущества конструкции:
- во время строительства нет надобности учитывать направление преобладающих ветров, крыша имеет полностью одинаковые параметры парусности со всех сторон;
- крыша жесткая, может выдерживать значительные снеговые и ветровые нагрузки. Использование специальных элементов дает возможность перекрывать дома с большой площадью;
- не имеет фронтонов, что несколько облегчает и уменьшает объем кладочных работ.
Вальмовая крыша позволяет сэкономить на возведении фронтонов дома
Недостатки:
- требует много пиломатериалов, это увеличивает сметную стоимость строения;
- технологическая сложность. Процесс возведения вальмой кровли имеет много индивидуальных нюансов, такие работы могут выполнять только очень квалифицированные строители;
- большое количество непродуктивных отходов кровельных материалов. Особенно это касается металлических кровель – отрезанные под углами куски приходится выбрасывать.
Основными недостатками вальмовой крыши считаются сложность возведения и большое количество отходов строительных материалов
На каких домах и основаниях возможно строительство купольных крыш
Главное условие для купольной кровли – это правильная геометрия здания. То есть, загородный дом либо изначально по периметру имеет круглую форму, либо его периметр имеет правильную форму квадрата.
Основание под строительство купольной крыши.
Если периметр загородного дома имеет форму параллелепипеда, то куполообразную кровлю построить затруднительно, а например, мало чем уступающую полукруглую крышу вполне возможно.
Полукруглая крыша может применяться там, где купольная крыша не подходит.
В случаях, когда периметр несущих стен дома имеет неправильную форму или в ходе строительства в проект вносились изменения, например, пристраивались дополнительные помещения, то единственным выходом остается комбинированная кровля, которая может включать в себя и элементы скатной и элементы купольной крыши.
Комбинирование различных типов крыш.
Что же касается основания, то купольную кровлю можно изготовить практически на любых стенах. Дело в том, что необходимо учитывать нагрузку производимую кровлей на несущие стены. Например, если дом построен по каркасной технологии, то не получится изготовить куполообразную кровлю, в которой применяются металлические стропила или железобетонные балки. Стены не выдержат такой нагрузки. На каркасных стенах оптимально изготавливать крышу на основе деревянных стропил. Если же стены загородного дома изготовлены из кирпича, ракушечника или монолитного бетона, то здесь особых ограничений уже не накладывается.
