Изготовление культиватора своими руками

Как собрать конструкцию

Чтобы сделанный мотоблок работал качественно и долго, нужно собирать его по чертежам и пошаговым инструкциям. Только в таком случае самоделка станет полезным садовым помощником и позволит превратить изнурительные огородные работы в удовольствие.

Обработка земельного участка — это тяжёлый физический труд, требующий не только крепкого здоровья, но и значительного времени. Поэтому, чтобы облегчить возделывание земли, многие дачники и сельские жители применяют механизированный способ обработки своих огородов. Для этого нужно иметь лишь желание, светлую голову и руки, умеющие делать необходимые приспособления.

Изготовить самому железного помощника для работы на участке не составит особого труда. Ведь почти у каждого хозяина хранятся в гараже старые запчасти от автомобильной или бытовой техники, которые как раз и пригодятся для таких целей.

Из ненужных на первый взгляд вещей можно запросто смастерить мотоблок или самодельный мотокультиватор. Своими руками сделанные сложные механизмы постоянно совершенствуются и служат долгое время.

Наиболее простой агрегат для изготовления — это культиватор из бензопилы или электрокультиватор. А вот сделать мотоблок своими руками из заднего моста ВАЗ гораздо сложнее. Это требует некоторых знаний по технологии и свойствам металлов, а также навыков слесарного дела и применение специальных инструментов.

Иметь у себя на подворье электрокультиватор для обработки почвы — это экономия времени и физических сил. Конечно, большие площади этим агрегатом возделывать нельзя, так как его ход ограничен длиной электрошнура. А вот взрыхлить землю в саду, на грядках и цветниках вполне можно. А благодаря тому, что он работает на электричестве, а не на бензине, его используют в больших теплицах и парниках.

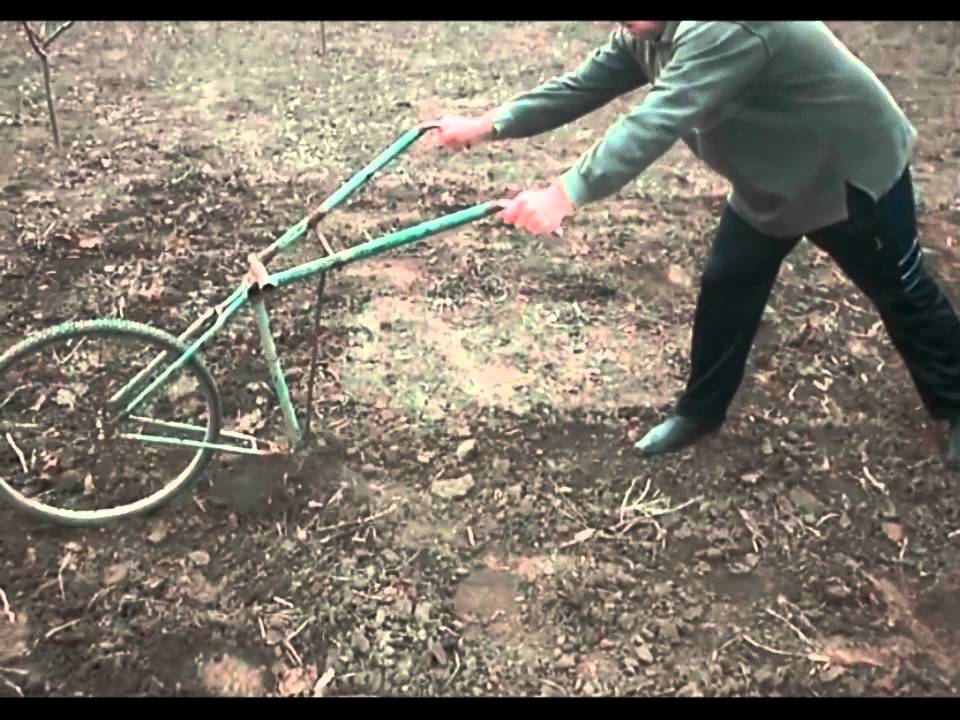

Культиватор из старого велосипеда

Один из самых распространенных вариантов среди огородников. Отличается простотой монтажа, детали не нужно приваривать. По конструкции считается немного сложнее, чем торнадо.

Схема монтажа культиватора из велосипеда

Для сборки вам понадобятся:

• передняя часть велосипедной рамы с колесом;
• рабочая поверхность двуручной пилы;
• инструменты.

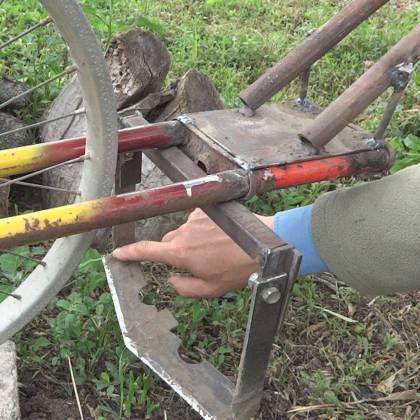

Культиватор из велосипеда Этапы монтажа:

1. К отрезанной болгаркой части рамы внизу крепится режущая поверхность пилы. Ее роль может сыграть плуг или поверхность с острыми шипами, изготовленная самостоятельно.
2. Ручки устройства должны быть длиннее, чем велосипедный руль. Они сооружаются из труб и крепятся к раме.
3. Крепления должны быть неподвижным, каждое из них крепко стягивается болтами.
4. Колесо тоже должно быть закреплено на раме.

В результате получается удобное самодельное устройство для рыхления. При желании на него можно укрепить мотор.

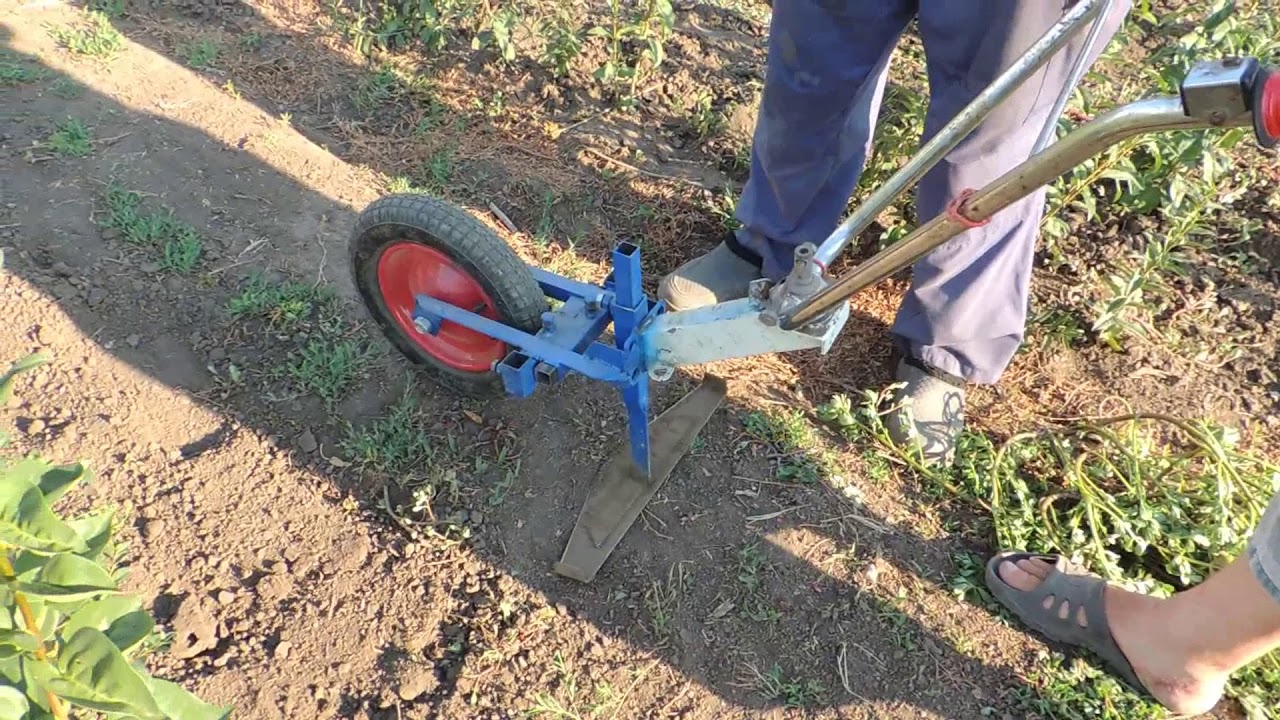

Мини-культиватор с колесом

Создание электрокультиватора своими руками

С помощью нехитрых приспособлений, который можно найти практически в каждом доме, где обитает мужчина, можно изготовить простой, удобный в работе и, главное, практичный культиватор, работающий от электросети. Далее вашему вниманию представлены простейшие модели подобных изделий.

Конструкция из стартера

Культиватор из стартера можно изготовить при наличии в домашнем гараже стартера от какой-нибудь машины. В нашем случае речь пойдет о стартере от Газ-51. Чтобы деталь выполняла своим функции эффективно и на протяжении длительного периода времени, потребуется совершить со стартером некоторые манипуляции по его усовершенствованию.

Необходимо немного укоротить вал стартера, после чего потребуется заменить его переднюю крышку и проделать много отверстий диаметром около 5 мм как в передней, так и в задней крышке. Чрез эти отверстия воздух будет качественно продуваться вентилятором, который сможет выполнять эту функцию с помощью вала электродвигателя, к примеру, от какого-нибудь старого грузовичка. На концах рабочего вала следует установить культиваторные фрезы.

Двигатель

Полуготовый агрегат монтируется на предварительно подготовленную силовую платформу, выполненную из листовой стали.

Совет. Поскольку конструкция получится достаточно громоздкой, следует позаботиться об усилении основы для культиватора. С этой целью используются продольные ребра жесткости, которые привариваются к силовой платформе.

Конструкция из болгарки

Из болгарки можно сделать компактный культиватор небольшой мощности. Его вполне хватит для прополки междурядий в саду или на огородном участке. Болгарка в этой конструкции выполняет роль электропривода.

Все остальные узлы для создания культиватора можно взять со старого мотокультиватора. Средний показатель мощности болгарки – 600 об/мин. Поэтому для нее не подойдет отрезной круг. Оптимальный вариант – использовать шкив с ручьем для клинового ремня.

К раме старого культиватора приваривается узел подвески болгарки. Для подключения готового изделия к электросети можно использовать удлинитель на катушке.

Готовое изделие получится достаточно легким, компактным, и высокопроизводительным (фрезы устройства будут выдавать около 300 об/мин).

Конструкция из стиральной машинки

Если в вашем доме завалялась старая уже совершенно бесполезная (но при этом рабочая) стиральная машинка, не спешите ее выбрасывать: попробуйте смастерить, используя ее двигатель, прекрасный небольшой электрический культиватор.

Для его создания потребуется простейший набор деталей:

• Обычное колесо диаметром около 1,5 м, которое будет выполнять простейшую функцию – двигательную.
• Электродвигатель от старой стиральной машинки (подойдет даже советский вариант).
• Металлический уголок длиной около 3 м.
• Двужильный провод.
• Барабан и кусок жести для создания защитного кожуха.
• Рессоры от автомобиля (из них получатся прекрасные ножи).
• Редуктор, тумблер и пусковая кнопка.

Теперь можно приступать непосредственно к сборке деталей конструкции. Первым делом следует выполнить все сварочные работы. Затем идет подготовка ножей для культиватора. Чтобы они получились действительно рабочими, необходимо соблюдать простое правило: у каждого из ножей должна быть своя траектории движения, причем она не должна пересекаться со всеми остальными.

Для двигателя понадобится две обмотки: рабочая и пусковая. Первая будет подключена в сеть в постоянном режиме, вторая же необходима исключительно для запуска готового садового электроинструмента.

Вот и все тонкости, которые следует знать для создания простой и эффективно работающей на участке конструкции культиватора. Удачи!

Конструкция и устройство

Культиватор – это аппарат, на который ложится функция по обработке почвы. Он её качественно и быстро обрабатывает. А ваши усилия при этом становятся минимальными.

Так как существуют различные виды культиваторов, а значит и разные его конструкции, то и подробнее об этом будет написано дальше. Пока предложен пример навесной модификации. В её состав входят: рама, стальные балки, колёса, культивирующий агрегат (КА).

Эта модификация присоединяется к другому аппарату, трактору или миниатюрной версии трактора. И так она может осуществлять свои функции.

КА различны. Например, очень популярны окучники (функция – взрыхление почвы) и лапы (ликвидация сорняков).

Порядок производства культиватора

Опосля того как процесс подготовки материалов и деталей окончен, можно приступать к изготовлению самодельного культиватора для минитрактора.

1. Первым шагом работы обязано стать проделывание отверстий во всех железных пластинках, приготовленных для культиватора.
2. Квадратную и прямоугольную пластинки совмещают меж собой таком образом, чтоб по сторонам квадратов можно было расположить фрезы, которые, в свою очередь, сцепляются меж собой болтами либо сварочным швом. Стоит учесть, что при соединении при помощи сварки шов не будет различаться высочайшей прочностью, из-за что самодельный культиватор для минитрактора сумеет работать только на рыхловатых черноземных грунтах. Изготовленный своими руками культиватор, у которого пластинки соединены фрезами, сумеет обрабатывать и глинистую, и каменистую почву — он будет довольно надежным и крепким, чтоб вынести очень вероятную нагрузку.
3. По окончании процесса соединения всех нужных деталей и их сборки в одну систему нужно сделать отверстие в ее центральной части — через эту дыру будет проходить железная ровная труба, о которой говорилось на шаге подготовки материалов. Трубу нужно разрезать на пару равных составляющих и каждую из их оснастить особыми платформами с фрезами. Эти платформы закрепляются с внедрением болтов либо сварочным швом.
4. На предпоследнем шаге железные трубки, снаряженные фрезами, необходимо присоединить к валу моторного блока машинки. При всем этом употребляется сверло по сплаву, при помощи которого проделываются отверстия в валу и в трубке. Через эти отверстия проходят болты, которые нужно закрепить гайками.
5. Финишным шагом сборки культиватора на минитрактор своими руками обязана стать полная и внимательная проверка всех соединительных частей конструкции. Лишь опосля проведения проверки культиватор можно начинать тестировать — это очевидное требование техники сохранности.

Необходимые материалы

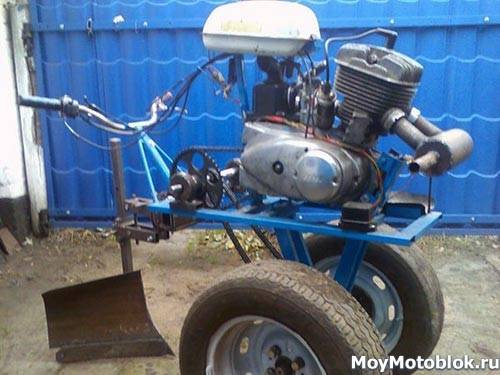

Начнем с того, что отыщем запчасти для будущего самодельного мотоблока. Всякий мотоблочный механизм оснащен следующими техническими составляющими:

• двигатель;
• трансмиссия;
• блок управления;
• ходоуменьшитель (редуктор);
• система агрегатирования.

Мотор снимается с устаревшего или неисправного мотоцикла. При выборе движка предпочтение отдается двухтактным двигателям, но это не означает, что четырехтактные не используются при создании мотоблока. Подходящим вариантом является мотор, снятый с мотоцикла «ИЖ ПЛАНЕТА».

Трансмиссия в мотоблоках используется нескольких типов:

• зубчатая (стандартная трансмиссия трактора);
• зубчато-червячная;
• ремнево-зубчато-цепная;
• гидрообъемная (новый, дорогой технический девайс, который недавно появился на рынке).

Блок управления состоит из совокупности рычагов, переключающих скорости, кнопки, увеличивающей или уменьшающей подачу топлива в двигатель, тормоза.

Требуется, чтобы конструкция оснащалась системой агрегатирования, которая является важным элементов конструкции, соединяя самодельный мотоблок и созданное для него своими руками навесное оборудование. Поэтому кронштейн обязан крепко быть прикреплен к несущей раме конструкции и оснащен устройством распределения мощности при повышении нагрузки на него.

Это интересно: Обои под камень в интерьере: разбираем основательно

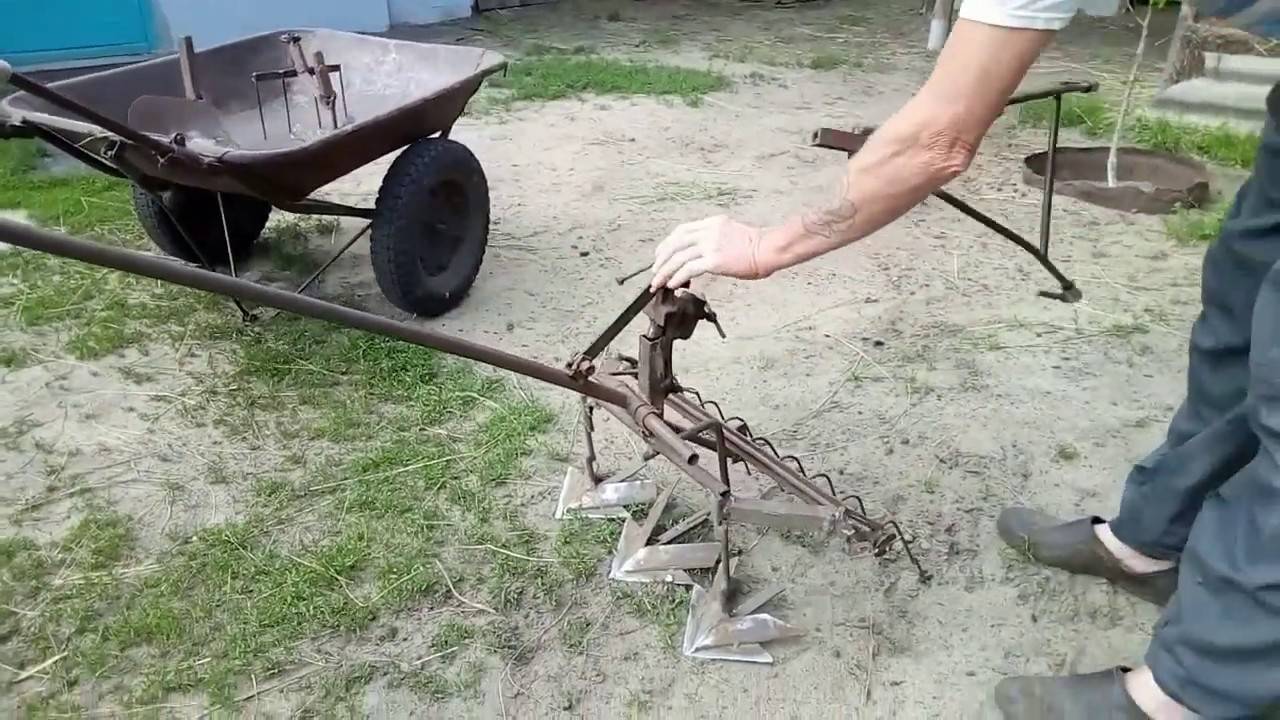

Типы сменного оборудования

В зависимости от решаемых задач при возделывании почвы культиваторы снабжают различными инструментами. Самые распространенные из них:

1. Лапы. Бывают:
2. стрельчатые плоскорежущие (плоскорезы) — уничтожают сорняки, а также проработать почву на 4-6см, позволяют не поднимать на поверхность влажный нижний слой;
3. стрельчатые универсальные — предназначаются для междурядного, либо сплошного обрабатывания земли (проработка до 14см). Подобные лапы отлично измельчают грунт, срезают сорняки, частично поднимают влажные слои почвы к поверхности;
4. плоскорежущие односторонние (полольники, бритвы) – прекрасно справляются с сорняками.

Лапы культиваторов: а — плоскорежущая стрельчатая, б — универсальная, в — рыхлительная жесткая, г — рыхлительная пружинная

подкормочные ножи — взрыхляют междурядья, заделывают в почву удобрения (до 16см);

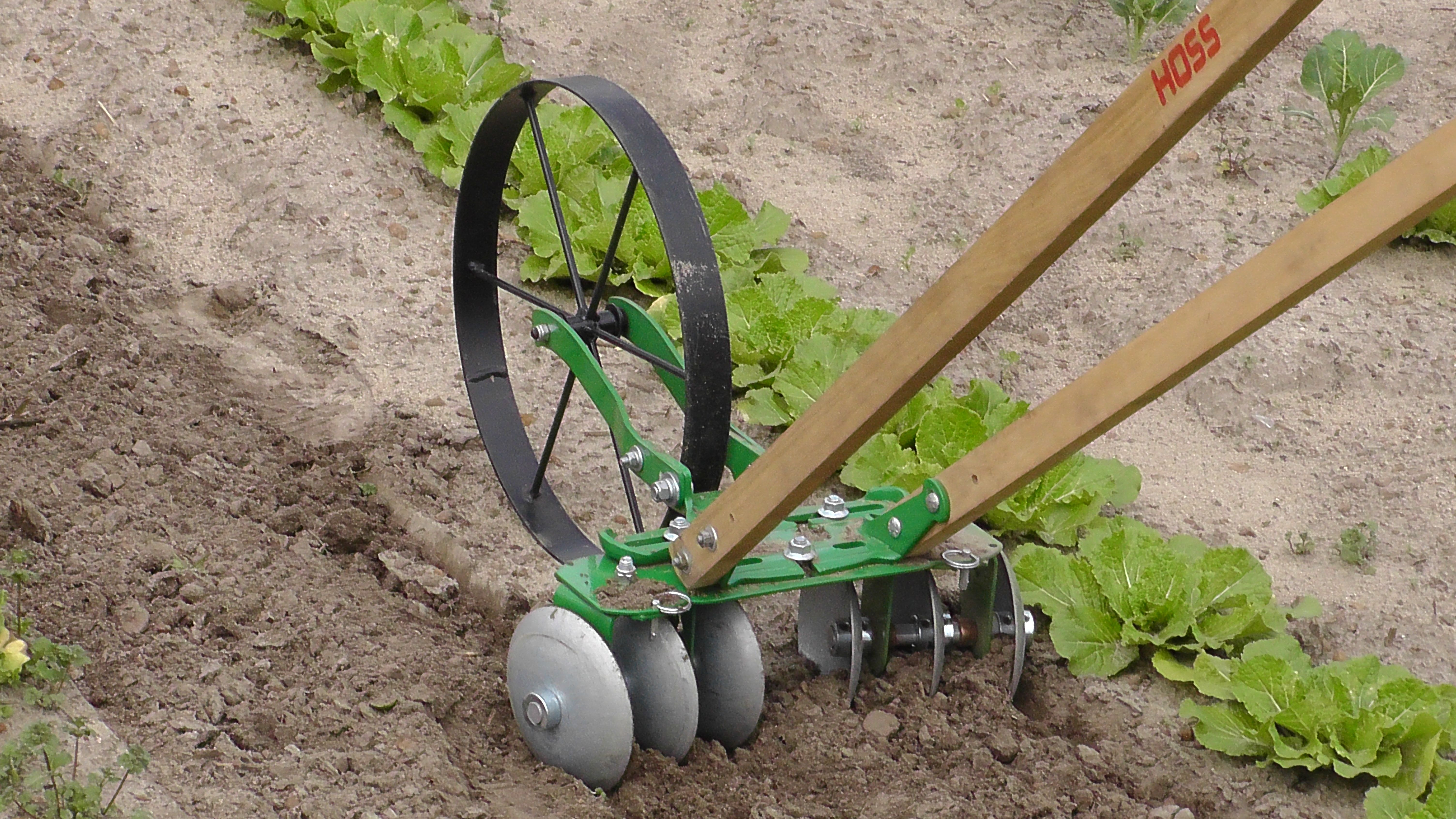

игольчатые диски — разрушают земляную корку, уничтожают сорняки (обработка до 4см., сдвиг почвы на 1-2см);

• арычники-бороздорезы — предназначаются для создания борозд для полива (до 20см);
• окучники — нарезают гребни (до 25см), уничтожают сорняки между рядами, а также засыпают сорняки, глубина обработки окучниками до 16 см.

Все сменное оборудование крепится к стойкам, которые могут по-разному соединяться с рамой.

А эта статья рассказывает про изготовление картофелекопалки своими руками.

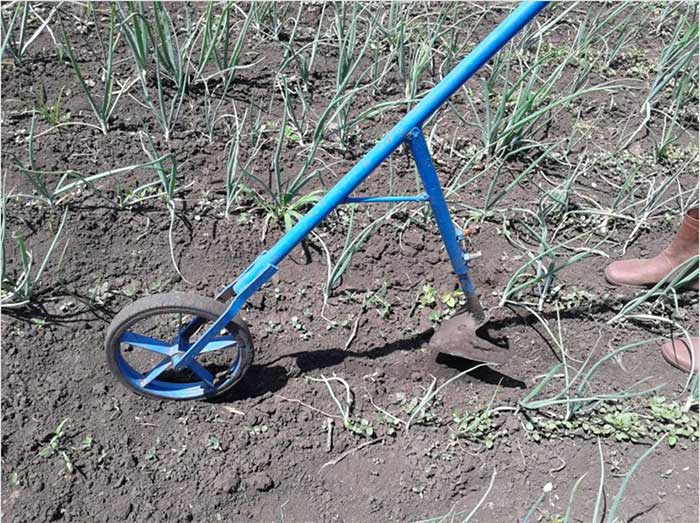

Самодельный ручной культиватор

Сделать ручной культиватор своими руками вполне возможно, при этом не потребуются какие-то специальные инструменты или материалы. Работа может занять не более суток, все зависит от выбранной конструкции и комплектации будущего инструмента.

Детали просты и надежны, но если инструмент все-таки сломается, заменить поломанную часть будет просто. Ее можно будет сделать уже из имеющихся материалов.

Еще один плюс в самостоятельном изготовлении устройства состоит в том, что сделать его достаточно просто даже не имея специального образования.

https://youtube.com/watch?v=L_Pbf6XC7Ks

Инструкция по сборке

Собрать такое устройство можно из разных подручных материалов, причем есть варианты как самые простые, так и более усовершенствованные.

В качестве основы для изготовления может послужить старый велосипед, который уже нельзя отремонтировать, также будет нужна старая двухручная пила или же головка от использованного культиватора. Инструменты понадобятся такие:

• болгарка;
• дрель;
• пила;
• ключи.

От велосипеда нужно взять только одно колесо и раму. К раме потребуется прикрепить головку культиватора, а если ее нет, то половину острия двухручной пилы, или стальными прутьями, или же металлическими острыми прутьями с заточенными концами. К велосипедному рулю прикрепите рукоятки на основе алюминиевых или стальных труб. Между ними ставится поперечная перемычка.

https://youtube.com/watch?v=qvPAIzQU5Uo

Электрокультиватор своими руками

В условиях мастерской можно сделать электрический прибор на основе промышленной мясорубки. Причем модель тут роли не играет. А если подойти к работе грамотно, то в итоге вы соберете достаточное мощное устройство

Важно учесть, что для работы вам понадобится сварочный аппарат

Инструкция по изготовлению:

• Два уголка прикрепляются к редуктору, к уголкам далее привариваются трубы с изгибами, которые будут служить рукоятками;
• чтобы повысить прочность между рукоятками приваривается стальная перемычка;
• к уголкам нужно приварить оси колес культиватора;
• предусмотрите на колесах грунтозацепы, которые можно сделать на основе автомобильных рессор, их наваривают на колеса;
• подключаем двигатель. При конденсаторном пуске включатель ставится на ручке аппарата.

Использование такого агрегата в условиях быстрого перемещения позволит грубо вспахивать землю, а если он будет работать медленно, то получится мелкая фракция.

https://youtube.com/watch?v=HHtAjybYc3U

Культиватор «Торнадо» своими руками

Самодельный прибор «Торнадо» позволит отлично рыхлить землю за счет своих перекрученных зубьев. Труба служит рычагом и прикрепляется к рукоятке. Труба должна иметь длину как минимум полметра. Закрепленный в трубе рычаг должен в две стороны рукояти выступать по 25 сантиметров. Для усиления крепления можно применять изоленту. Спиральные зубья делают на основе пружинной стали, но их диаметр должен составлять максимум 20 см. Такой размер является оптимальным для удобства прополки пространства между рядами.

Также рыхлитель «Торнадо» можно изготовить на основе старых вил. Нужно подготовить только вилы и молоток. Молотком зубьям придается нужная форма.

Рекомендуется перед началом работы сваркой разогреть металл, но он не должен сильно размягчаться. Сталь при сильном нагреве потеряет свои свойства и под ударами молотка просто сломается.

Рычагом в этом случае можно выступать металлическая или пластиковая труба, прикрепленная саморезами. Ее длина должна составлять около 50 см, и она будет играть роль рукоятки. В итоге можно будет работать на разных, даже на тяжелых грунтах, удалять сорняки даже с устойчивыми и разветвленными корнями.

Как сделать своими руками полноприводный адаптер для мотоблока Нева

Безусловно, приобретение готового адаптера к мотоблоку Нева – это наиболее простой и оптимальный выход из ситуации. Однако, стоят они достаточно много, поэтому далеко не каждый дачник или фермер может себе позволить их приобретение. Неудивительно, что многие задают вопрос – как сделать адаптер к мотоблоку Нева?

В сети есть достаточно много рекомендаций, касающихся изготовления адаптеров, а также множество чертежей, позволяющих увидеть данное устройство более детально. Воспользовавшись ими, вполне реально изготовить такой агрегат в домашних условиях, применяя самый минимум материалов и инструментов.

Что понадобиться для изготовления самодельного адаптера

Для изготовления самодельного адаптера нам понадобится:

• колесная пара;
• стальные уголки, листы железа и трубы;
• кресло для водителя;
• сварочный аппарат;
• крепежные соединения и т.д.

Адаптер для мотоблока Нева, сделанный своими руками, чертежи которого будут представлены позже, можно изготовить, используя этот минимальный перечень. Прежде чем приступать непосредственно к изготовлению устройства, нужно изобразить его схему.

На ней должны быть предусмотрены степени нагрузки разных частей рамы, а также общие размеры устройства. Заняться этим можно самостоятельно, а можно воспользоваться чертежами тех, кто уже с успехом осуществил сборку самодельного адаптера.

Переходим к изготовлению конструкции. Разделим всю работу на несколько основных шагов:

• Нам понадобится квадратный металлический профиль, длина которого должна составлять примерно 1800 мм. Поперек данного профиля нужно приварить такой кусок, но меньшего размера – порядка 600 мм. К этому куску профиля будут крепиться колесные стойки.
• Высота стоек, при этом, должна составлять порядка 300 мм.
• Далее нужно приварить раскосы. Привариваются они к основной раме, а также к колесным втулкам. Угол их расположения относительно рамы можно делать любой, на ваше усмотрение.
• Дополнительно к металлическому профилю привариваем балку. Это нужно для усиления рамы.
• Конструкция рамы для навесного оборудования сваривается из швеллера номер 10. Соединяется он с колесной осью куском квадратной трубы, а швы завариваются сваркой.
• Далее привариваем к раме рычаг управления, обладающий тремя коленами. Соответственно, это 350, 550 и 200 мм. Прикрепляем к этому рычагу еще один размером 800 мм, который будет регулировать усилие. Рычаги соединяются между собой обычными болтами.

Конструкция адаптера

• К основной раме привариваем кусок трубы длиной примерно 300 мм – это будет наша подставка под сиденье. Наверху также завариваем два куса трубы перпендикулярно этой подставке. Это нужно для того, чтобы сидушка была более устойчивой и не оторвалась в процессе работы.
• Сиденье можно взять готовое, либо сделать из куса фанеры, затем оббить его поролоном или другим мягким материалом. Сиденье крепится к поперечным кускам трубы, приваренным к подставке под сиденье, а также к самой подставке. В качестве крепежа используем обычные болты.
• Спереди нужно приваривать механизм сцепки с мотоблоком.

Как мы видим, работа довольно простая, но потребуется навык работы со сварочным аппаратом, т.к. иного метода соединения всех составляющих не существует.

Можно немного усложнить конструкцию, сделав самодельный адаптер к мотоблоку Нева, у которого будет присутствовать рулевое управление. Для этого нам понадобится:

• листы железа;
• стальные трубы и уголки;
• сиденье;
• пара колес;
• сварочный аппарат.

В таком случае, рама адаптера должна быть хорошо сочленена с мотоблоком, чтобы конструкцию не вело по сторонам. В качестве руля можно взять готовое, от старых советских автомобилей (к примеру, от ВАЗа).

Адаптер с рулевым управлением

Пошаговое конструирование

Определите мощность ДВС. Помните: ДВС с воздушным охлаждением перегреваются от длительной работы, им необходима и принудительная вентиляция. Поэтому отложите ДВС от бензопил, даже от «Урала 2Т Электрон» с 5 лошадиными силами (л.с).

Продуктивнее ДВС от мотоциклов марки «Планета» – одно- и двухцилиндровые (16-22 л.с). Подойдут и советские мотороллеры группы «Вятка» (прототип итальянской «Веспы»), а также «Тула» и ее прототипы, в том числе, грузовой «Муравей». Их мощность – от 5,5 до 8-11 л.с. Такие мотоциклы и мотороллеры еще стоят в гаражах и сараях, их можно за бесценок купить по объявлениям.

Техническая ценность «Иж-49» – в стальной головке двигателя, а не алюминиевой. Несмотря на мощность в 11,5 л.с, этот «Иж» даст фору в тяговой силе преемнику – «Иж-Планета П-5» с его двадцатью «лошадьми».

В селах еще сегодня им без переделок пашут огороды. А на прицепах возят до полутора-двух тонн сена. Они тихоходные, поэтому не греются.

Что необходимо для сборки:

• «донор», с которого снимаются некоторые запчасти;
• чертежи (из Интернета или паспорта заводского мотоблока);
• сварочный, желательно и мини-токарный агрегат (есть школьного типа);
• набор инструментов.

Простейший вариант — самодельный культиватор Торнадо

Изготовление ручного культиватора своими руками, по мнению народных умельцев, простой процесс, который под силу даже дилетанту. Несомненная польза от такого приобретения станет очевидной в первые же дни использования на огороде. Ведь культивация – непременный этап ухода за посевами, без которого нельзя обойтись даже при выращивании кустов и деревьев.

На начальном этапе рыхление и прополка помогают сохранить произведенные посевы, сэкономить на поливе, избежать размножения сорняков и вредителей.

Советы и инструкции по выбору модели простейшего устройства можно посмотреть здесь:

А если предметом предпочтения стала именно модель Торнадо, то вот видеоролик от автора одной из вариаций:

Самодельный ручной культиватор Торнадо требует всего трех частей для изготовления устройства:

1. Рабочая часть – основная составляющая устройства, которая определяет легкость применения и надежность в выполнении процессов. Визуально она выглядит, как стальные прутья, закрученные по спирали, и надежно закрепленные на центральной оси. Как только центральная часть проворачивается в почве в любом направлении, она наматывает на себя сорняк, глубоко сидящий в земле и извлекает его наружу. Особенное удобство состоит в извлечении сорного растения целиком, вместе с корнем, из которого оно потенциально способно продолжить свой рост.
2. Черенок используется, как деталь, на которую производится прикрепление остальных частей устройства. Советы опытных огородников рекомендуют не особенно заморачиваться с поисками подходящей детали. Обычно ее просто приобретают на рынке или в супермаркете. Для этой цели идеально подходит черенок для вил или лопаты – он уже гладко обструган и сделан из достаточно прочного дерева. Нужно только заранее подсчитать, какая длина деревяшки будет оптимальной для изготовления и применения Торнадо.
3. Ручка. Способ изготовления и крепления ручки, выполняющей роль своеобразного рычага, можно встретить разный. Предлагаются варианты из пластиковой трубы, закрепленной на черенке от лопаты с помощью скотча, есть советы крепления боле прочного рычага с помощью саморезов, а трубы использовать из металла. Примерная длина этой детали варьируется в 50-60 см, но если работать культиватором будет один человек, он может просто ориентироваться на собственное удобство.

Чертеж самодельного культиватора Торнадо:

Самая важная часть – рабочая. Для нее рекомендуют использовать пружинистую сталь, которая сгибается петлями и в таком виде крепится к черенковой части будущего инструмента. Параметры петли определяются привычным расстояние в междурядьях – они должны быть уже, чтобы не повреждать культурные растения. Если заточить напильником острые края, простое приспособление будет работать идеально.

Мастерами разработаны самые разные варианты изготовления Торнадо. Это могут быть старые вилы, с зубьями, изогнутыми в разные стороны, что легко проделать с помощью простого молотка.

Лента из пружинистой стали потребует немного больше времени и труда, в итоге должен получиться своеобразный конус с острым и растянутым концом. Для того чтобы работать было удобно, можно предусмотреть достаточно прочное соединение всех деталей и антискользящие накладки на ручке. Хотя в последнем случае обойтись без лишних сложностей помогают простые рабочие перчатки.

Если квалификации у будущего конструктора недостаточно, на этом видео он может посмотреть готовые чертежи самодельного культиватора, которые облегчат ему работу на начальном этапе:

Самостоятельное изготовление окучника

Своими руками сделать окучник помогут инструкции, а также понятные эскизы деталей с нужными размерами. Они представляют собой довольно простые конструкции. Любые тонкости и особенности всегда можно разглядеть на фото или видео процесса изготовления. Это позволит правильно и быстро установить все компоненты, чтобы впоследствии не переделывать работу.

Необходимые инструменты и материалы

Для работы следует подготовить целый ряд инструментов: слесарный (тиски, молоток, зубило, гаечные ключи), электрический (болгарка, электродрель с комплектом сверл, сварочный аппарат), разметочный (рулетка, штангенциркуль). Также надо запастись расходными материалами: абразивными кругами, сварочными электродами. Разметку наносят мелом, карандашом или фломастером. Удобно использовать для этих целей корректор текста в виде шариковой авторучки. Его легко наносить, за счёт образования тонкой линии точность раскроя увеличивается.

Если необходимый минимум рабочего инструмента есть практически у каждого умельца (или его можно попросить у знакомых), то с нужными материалами ситуация сложнее. В зависимости от принятой конструкции, потребуется различный сортамент метала и его количество. Не всегда у мастера под рукой есть такой ассортимент. Его придётся покупать. Однако в магазине или на складе могут отказать в продаже столь малого количества. В этом случае нужно искать альтернативные источники на производстве, в ремонтных мастерских или пунктах приёма металлолома. Для изготовления потребуются:

• лист толщиной не менее 3 мм;
• полоса 40 х 4, 50 х 5 мм;
• труба профильная 15 х 15, 30 х 15 мм;
• крепёжные детали (болты, шайбы, гайки).

Как сделать картофелесажалку своими руками: чертежиКартофель любим многими огородниками, поэтому его часто высаживают на земельных участках. При этом используют как…

Подготовительные мероприятия

Первоначально следует подготовить чертежи всех деталей и перенести их на плотную бумагу в масштабе 1 : 1. Затем вырезают картонные лекала, размещают их на поверхности металла так, чтобы оставалось как можно меньше обрезков. Болгаркой делают заготовки. Для этого абразивным кругом очерчивают контур на глубину до одного миллиметра, а затем выполняют полноценный раскрой. Гнут детали в тисках или подходящих оправках. Размечают отверстия при помощи штангенциркуля и сверлят ручной электродрелью или на станке.

К сведению! Для облегчения гибки детали предварительно нагревают паяльной лампой, газовой горелкой или в печи.

Изготовление окучника листерного типа

Основная деталь почвообрабатывающего инструмента такого типа – лемех. Это плуг окучника для мотоблока, который врезается в землю. Построение конструкции необходимо начинать именно с него. Для повышения прочности лемех желательно закалить. Однако это накладывает ограничение на перечень материалов для его изготовления. Следует использовать углеродистые низколегированные стали. Они хорошо поддаются закалке и обработке резанием. Крепится лемех к передней части при помощи болтового или сварного соединения. В последнем случае закалку проводят после сборки.

Переднюю часть изготавливают из стального листа толщиной 3 мм. Сгибают его в двух плоскостях. Для придания детали плавных изгибов и переходов её предварительно нагревают до 900 °C. Нижняя часть должна сопрягаться с лемехом без зазоров или перекосов. Для подгонки деталей их подгибают или подрезают. С двух сторон сопрягают переднюю часть с отвалами. При этом контролируют плавность форм и переходов. Подошву делают из стальной полосы шириной 5 см, толщиной 5 мм. Кронштейн вырезают из профильной трубы сечением 30 х 15 мм.

Дискового окучника

Своими руками навесное оборудование для мотоблока можно изготовить из старого газового баллона. При этом вырезают верхнюю часть и дно. Края заготовок обрабатывают болгаркой или заточным станком. В центре сверлят отверстие для крепления к стойке. Последнюю изготавливают из стальной трубы диаметром 26 мм. Траверсу, на которой крепятся стойки, делают из металлического профиля сечением 40 х 40 х 3 мм. Сцепку с мотоблоком самодельного дискового окучника варят из толстостенного стального проката.

Сборка

Собирают все детали в единое целое на ровной поверхности. Для предотвращения смещения применяют зажимы или струбцины. Болтовые соединения предварительно скручивают. Места сварных соединений зачищают от ржавчины, окалины или старой краски. Постепенно соединяют элементы и фиксируют их точечными прихватками. Когда конструкция станет жесткой, проверяют её соответствие чертежу, а также плавность перемещения подвижных деталей. После этого выполняют окончательную сварку.
