Типовые признаки неисправностей кондиционера
Основных признаков отказа какого-либо из узлов кондиционера немного. При появлении любого из них следует немедленно отключить оборудование от питающей сети и попытаться выяснить причину сбоя (или же вызывать специалистов сервисного центра):
Вариантов, которые можно включить в список еще множество, и каждый из них имеет собственные причины такой реакции (точнее, ее отсутствия) со стороны оборудования:
Кондиционер не включается
Термин «не включается» обычно понимают в широком смысле.
К этому варианту неполадок основная масса пользователей относит отсутствие:
- реакции на нажатие кнопок дистанционного или проводного пульта;
- индикации на лицевой панели внутреннего блока;
- забора воздуха из помещения и его возврата после охлаждения/нагрева;
- характерного шума вентиляторов и компрессора;
- перемещения жалюзи;
- вращения лопастей вентиляторов, которое можно наблюдать через решетку на корпусе наружного и (при желании) на внутреннем блоке.
Такая ситуация, как правило, описывается однозначно. При включении кондиционера работа узлов не отличается от обычной – запускаются вентиляторы и компрессор, устанавливаются в заданное положение или совершают качания жалюзи, нагнетается поток воздуха. Однако температура воздуха на выходе остается такой же, как и в помещении или отличается от нее крайне незначительно. Именно с таким проявлением неисправностей пользователи бытовых сплит-систем сталкиваются наиболее часто.
В этом случае кондиционер либо включается с задержкой от нескольких секунд до минут, либо после перехода в активную фазу охлаждения/обогрева отключает компрессор и вентиляторы через несколько секунд/десятков секунд. При этом времени в этой фазе недостаточно, чтобы набрать нужные параметры температуры в помещении.
Без детальной диагностики определить неисправность, которая стала причиной такого поведения оборудования практически невозможно. Частично ее можно провести самостоятельно, но лучше поручить эту задачу специалистам сервисных компаний. В их распоряжении есть соответствующее оборудование и контрольно-измерительная аппаратура, более детальная документация на каждую модель климатической техники.
Разобраться пользователю в проблеме самостоятельно поможет система диагностики кондиционера. Сегодня она работает практически на всех, даже самых бюджетных, моделях. Электронный блок проводит опрос установленных в системе датчиков и по их показателям, в случае возникновения неполадок, выдает коды ошибок на сервисном дисплее или в виде комбинации светодиодных индикаторов.
Как правило, их можно найти в документации на сплит-систему, как и возможные причины их появления, и методы устранения неполадок. Следует отметить, что в большинстве случаев для ремонта потребуется вмешательство квалифицированного специалиста.
Поиск неисправностей вентилятора и способы их устранения
Для снижения себестоимости и достижения низкого уровня шума во время работы в электродвигателях вентиляторов устанавливают подшипники скольжения. В результате через пару лет эксплуатации смазка вырабатывается, и это является самой распространенной причиной поломок вентиляторов.
| Таблица неисправностей вентиляторов и рекомендации по их ремонту | |||
|---|---|---|---|
| Внешнее проявление неисправности | Возможная причина неисправности | Поиск неисправности | Способ ремонта |
| Вентилтор через некоторое время после нормальной работы отключается и через время опять включается | Срабатывает самовосстанавливающийся термопредохранитель от перегрева обмоток | Проверить свободу вращения крыльчатки, разобрать вентилятор и осмотреть обмотки статора на предмет почернения | Смазать подшипники, перемотать обмотку |
| Вентилятор включается, но лопасти вращаются медленно | Загустела или выработалась смазка в подшипниках электродвигателя | При недостаточной смазке подшипников при работе вентилятор издает повышенный акустический шум и может появиться запах гари от перегрева обмоток электродвигателя | Необходимо разобрать вентилятор и смазать подшипники скольжения машинным маслом |
| Механический износ подшипников электродвигателя из-за отсутствия смазки. При этом зачастую наблюдается вибрация крыльчатки относительно центра вращения | Покачать крыльчатку относительно центра в стороны. Если люфт составляет более 0,5 мм, значит подшипник изношен | Заменить подшипник новым | |
| Вентилятор не запускается, лопасти не вращаются | Шнур не вставлен в розетку | Проверить | Вставить вилку шнура в розетку |
| Нет напряжения в розетке | Проверить наличие напряжения в розетке с помощью исправного электроприбора | Подключить вентилятор к исправной розетке | |
| Неисправен сетевой шнур | Проверить внешним осмотром вилку и шнур на наличие механических повреждений, проверить мультиметром целостность проводов шнура | При неисправности заменить сетевую вилку или шнур | |
| Неисправен выключатель или переключатель скорости. Разрядилась батарейка в пульте управления | Необходимо вскрыть Вентилятор и прозвонить мультиметром выключатель. При включенном положении сопротивление между контактами включателя должно быть равно нулю | В случае неисправности выключателя его заменить. Если нет под рукой, то можно закоротить контакты выключателя, а выключать вентилятор вынимая вилку из розетки | |
| Вентилятор при включении гудит и нагревается | Заклинило вал ротора из-за выработки или загустения смазки | Разобрать вентилятор, промыть растворителем и смазать подшипники | |
| Вентилятор при включении гудит и нагревается | Обрыв пусковой обмотки или конденсатора. | Провернуть крыльчатку рукой, если завращается, значит заменить коденсатор или попробовать найти место обрыва пусковой обмотки | |
| Обрыв обмоток ротора | Проверить внешним осмотром обмотки на наличие механических повреждений и локальных потемнений, проверить мультиметром целостность обмоток | Если обрыв обмотки внешним осмотром найти не удалось, то придется ее перематывать, что экономически нецелесообразно | |
| Сработал термопредохранитель от перегрева электродвигателя по причине его неисправности | Проверить мультиметром целостность термопредохранителя. Его сопротивление должно быть равно нулю. Для проверки при отсутствии прибора можно его выводы временно закоротить | Если обнаружен обрыв термопредохранителя, то его заменить исправным. Если новый термопредохранитель опять перегорит при непродолжительной работе вентилятора, значит неисправен электродвигатель |
Для надежной работы вентилятора рекомендуется перед каждым сезоном эксплуатации разбирать его и смазывать подшипники машинным маслом. Но это никто не делает, в их числе и я. Обычно смазкой занимаются, когда лопасти перестали вращаться или вентилятор стал сильно шуметь.
Разбор кондиционера
Первым делом вытаскиваете вилку из розетки и отключаете прибор от сети.
Ошибка №2
Если кондиционер у вас до этого работал, не нужно сразу лезть в его внутренности.
После отключения дайте ему отдохнуть 30 минут. Это время не входит в общую продолжительность ремонта, указанную ранее
Данные полчаса необходимы для охлаждения разогретых элементов системы. Еще один полезный совет тем, кто будет чистить агрегат не себе, а заказчику.
Ошибка №3
Перед разбором обязательно проверяйте кондиционер на работоспособность.
Вдруг он окажется неисправным. Потом никогда не докажите, что вы не виноваты в его поломке.
Итак, отщелкиваете верхнюю крышку и достаете воздушные фильтра.
По инструкции их рекомендуется чистить каждые две недели. Проще всего их намылить чем-то вроде фэйри и промыть губкой под теплой водой.
Просто под струей воды из-под крана по-настоящему грязные сеточки не отмыть.
Ошибка №4
Сушить фильтр феном или на батарее запрещается.
Он должен просохнуть самостоятельно.
Ошибка №5
Если вы делаете разбор кондиционера в первый раз, не надейтесь только на свою память.
Иначе у вас получится квест – “как разобрать кондиционер и жить дальше без него”
LG, Samsung и разного рода китайские no name модели разбираются относительно сносно. А вот с японцами приходится раскурочивать все до винтика.
Поэтому поставьте рядом с собой одного из членов семьи, дабы он записывал весь процесс на камеру смартфона. Это очень сильно поможет в последующей сборке конструкции в обратной последовательности.
За воздушным фильтром в отдельных моделях может находиться дезодорирующий элемент.
Это штука, которую опрыскивают разными ароматами, и вся комната наполняется соответствующими запахами. Снимаем и его.
Спускаемся ниже. Открываете нижнюю заслонку и отщелкиваете ее по бокам.
Не бойтесь, она очень хорошо гнется. Смело оттягиваете ее вниз по середине и вытаскиваете из пазов по краям.
Если сразу не выходит, попробуйте ее прокрутить. Там может быть “замочек” (у моделей Toshiba), который выходит из пазов только в одном положении.
Еще заслонка может быть связана с направляющими лопастями потока воздуха. Отщелкиваете и с них.
Ошибка №6
Нельзя залазить тряпкой в агрегат для очистки внутренних стенок кондиционера, не снимая саму заслонку.
Те, кто хочет сэкономить время, чаще всего подобным образом и ломают направляющие жалюзей.
Далее отверткой откручиваете крышку, за которой спрятаны электрические контакты и вводной кабель.
После чего раскручиваете шурупы в нижней части кондиционера. Данные винтики могут быть спрятаны под заглушкой.
Внешний кожух корпуса обычно на всех кондиционерах держится на:
нижних винтах
верхних защелках
Плоской отверткой поддеваете и отсоединяете защелки. Вы должны услышать характерный звук щелчка.
От кожуха также придется отсоединить электрический разъем на датчики или электронные схемы, встроенные в этот корпус.
Пластиковый корпус отправляется в чистку.
Ошибка №7
Ни в коем случае не мойте его горячей водой и не сушите под прямыми лучами солнца.
Иначе пластмассу поведет и изменит ее цвет (пожелтеет). Это не только не эстетично, но и не практично.
Ни к одной защелке через годик не прикоснетесь. Все начнет ломаться и крошиться.
Сняв корпус, добираемся до ионизатора воздуха (в вашей модели его может и не быть). Сначала отключаете от него разъем с проводами питания, а потом откручиваете крепежный шуруп.
На радиаторе отсоединяете озоновый датчик (при наличии).
В общем вам по максимуму нужно отключить и демонтировать все питающие электрические шлейфа.
Направляющая шторка через маленький шаговый моторчик также подключена к плате управления. Снимаете защитную крышку, прослеживаете куда от нее идут провода и отсоединяете быстросъемный штекер.
Либо откручиваете сам моторчик.
Снимаем дренажную ванну
Добираемся до дренажной ванночки, в которую собирается конденсат.
Ванночка помимо шурупов держится на защелках и подсоединена к сливной трубке.
Сливная трубка сидит довольно плотно. После отстегивания защелок демонтируете и ее.
Ошибка №14
Помимо мойки ванночки не забудьте продуть и пролить водой трубку.
Там иногда собираются такие сопли, что могут дать фору любой грязи. А еще бывает со стороны улицы в ней селятся осы и внутренний блок начинает течь.
Если слив забит, и вода не уходит, его можно почистить тросиком или каким-либо жидким средством для удаления засоров.
Ошибка №15
Внимание – в большинстве новых моделей (Gree, Toshiba, Mitsubishi и др.) дренажная ванночка не съемная и идет в монолите корпуса!
Ее придется мыть непосредственно внутри кондиционера, либо демонтировать конструкцию совместно с беличьим колесом и двигателем, оставляя на стене только испаритель, подвязанный на веревочках.
Ошибка №16
При демонтаже будьте осторожны, у кондеев сзади есть пластмассовая планка, которая фиксирует трубки к корпусу.
Без ее извлечения вы не отстегнете корпус от испарителя.
Многие опытные монтажники изначально снимают эту планку еще на этапе установки блока на стену, дабы в последствии было меньше проблем с обслуживанием.
А вообще такую работу (полный демонтаж со стены) лучше уже доверить профессионалам.
Разборка внутреннего блока кондиционера
Разобрать внутренний блок сплит-системы можно после отсоединения прибора от сети. Затем открывают крышку корпуса и достают фильтры. Следующим действием нужно снять корпус:
- У любого кондиционера снизу находятся саморезы, которые легко обнаружить под заглушками. Их необходимо выкрутить.
- Под крышкой, за которой расположены фильтры, тоже могут оказаться саморезы или защелки. После их откручивания можно приоткрыть нижний элемент корпуса.
- Следующая задача – освободить защелки, расположенные в верхней части корпуса. Они довольно жесткие, для их отсоединения нужно узнать особенности крепления. Чаще всего их получается разблокировать, потянув низ корпуса на себя и вверх.
- Осталось отсоединить все провода, если они имеются.
Следующий шаг – снятие дренажной емкости. Некоторые модели выполнены монолитными, поэтому в них отделить лоток от корпуса не получится
Важно разобраться в особенностях его установки, чтобы при сборке правильно установить на место
Под конденсат из лотка рекомендуется подготовить тару. Для разборки емкости достаточно открутить один саморез, а затем отсоединить клипсы внизу. От лотка необходимо отсоединить электродвигатель жалюзи. После извлечения емкости отделяют «хвост» дренажного шланга.

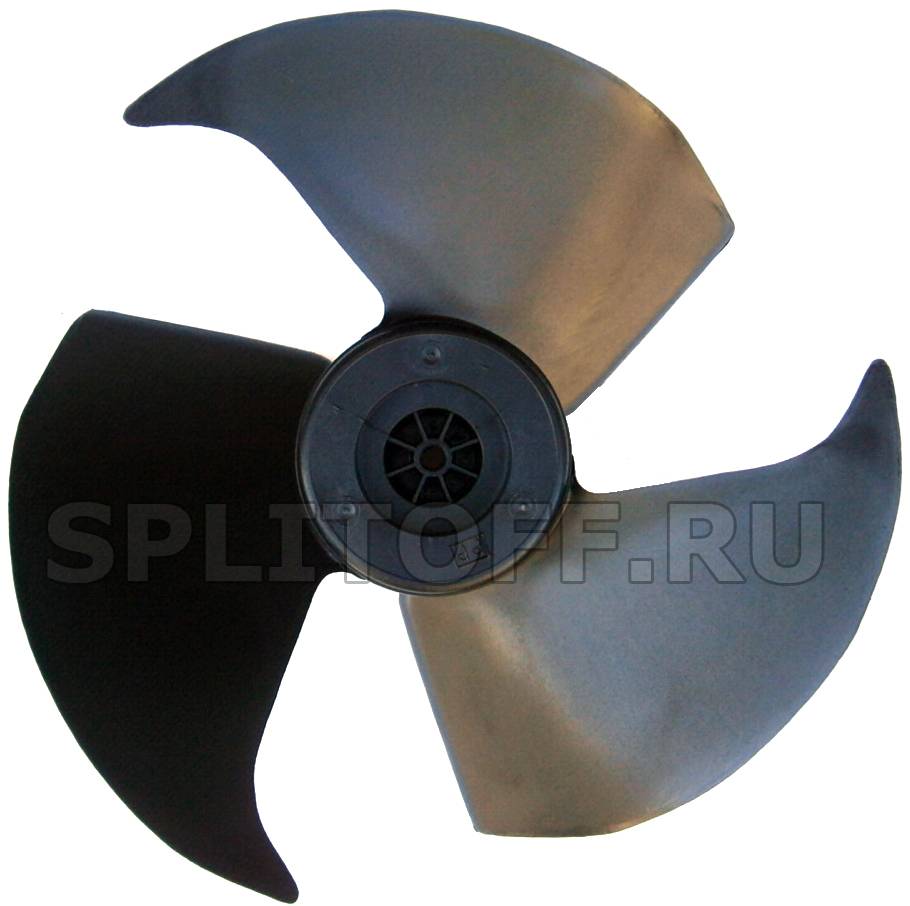

Вентилятор внутреннего блока кондиционера (крыльчатка)
Следующая задача – снять вентилятор (вал). Эта процедура наиболее ответственная и сложная. Простой вариант удаления вала применим, когда его снимают влево, не затрагивая блок управления и двигатель:
Открутить и освободить левую часть радиатора от корпуса устройства.
Отвинтить крепление справа в самом валу на несколько оборотов
Этот винт часто сильно затягивают, поэтому важно соблюдать осторожность, чтобы не повредить головку крепежного элемента и не сломать лопасти.
Извлечь вал снизу из корпуса, следя за сохранностью деталей. Поскольку вентилятор часто устанавливают довольно плотно, для его съема нужен большой опыт
Винт можно держать отверткой, подталкивая вал.. Существует и более сложный вариант снятия вентилятора
Если вал вытаскивается с правой стороны, придется снимать электромотор и блок управления
Существует и более сложный вариант снятия вентилятора. Если вал вытаскивается с правой стороны, придется снимать электромотор и блок управления.
Последовательность действий:
Извлечь блок управления из корпуса. Это потребует отсоединения всех проводов и датчиков. Затем отсоединяют защелки и выкручивают саморезы, крепящие блок управления.
Открутить все крепления электродвигателя. Отсоединить кожух с валом.
Внимательно изучить, как отсоединяется вал от мотора. Осторожно отогнуть медные трубки, подходящие к радиатору.

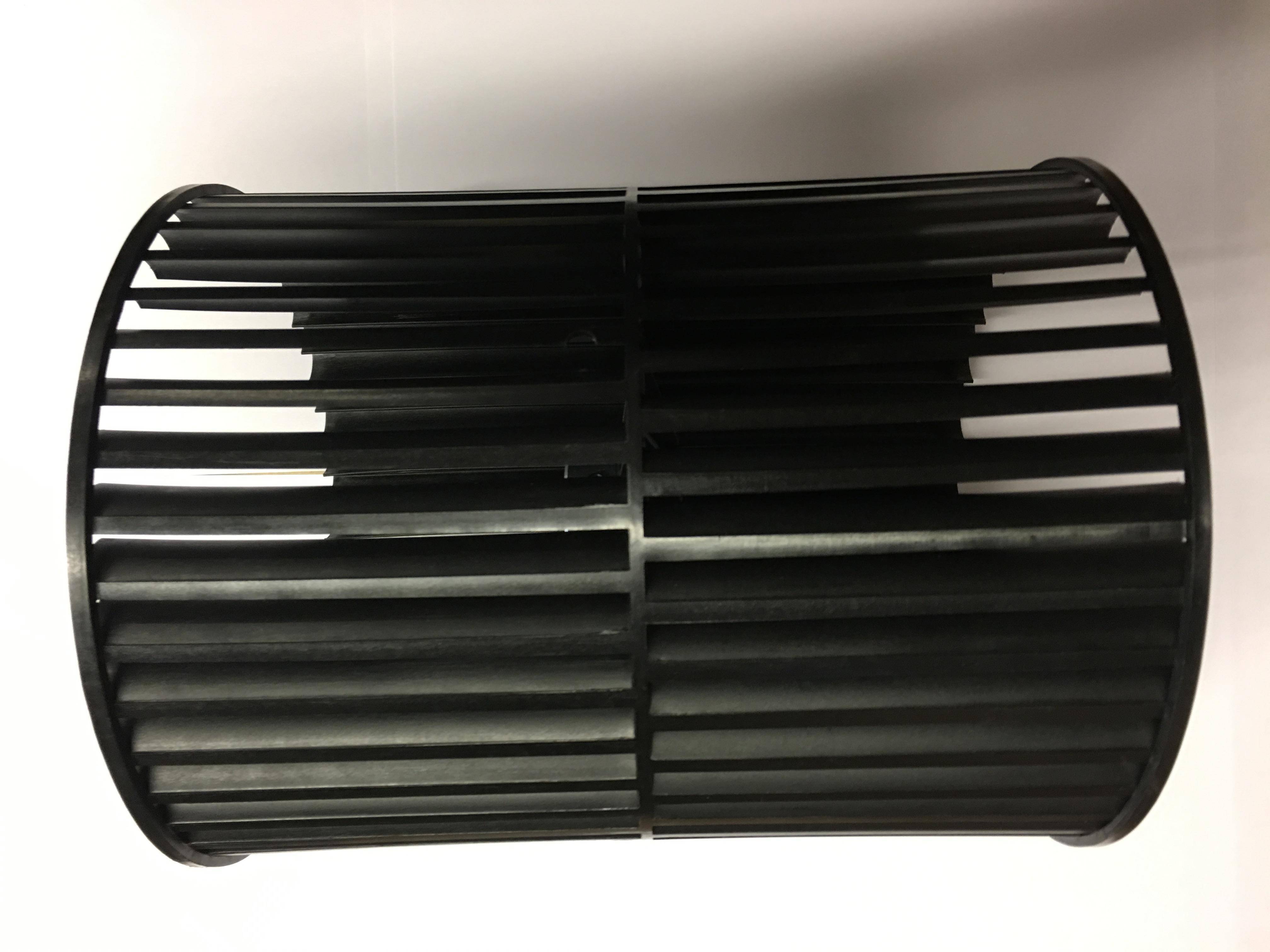

Как снять вентилятор турбину?
Есть несколько вариантов демонтажа “беличьего колеса”, спрятанного под теплообменником.
Первый – прокрутите барабан и посмотрите, есть ли в нем техническое отверстие между лопастями с правой стороны. За ним должен находиться фиксирующий болт.
Выкручивать его целиком не обязательно, можно просто ослабить.
Ошибка №20
Не всегда это можно сделать обычной отверткой.
Дело в том, что данный болтик у отдельных моделей (самсунг, дэу и подобные) дополнительно посажен на клей!
Чтобы его сорвать придется воспользоваться торцовой головкой и трещеткой.
Другой вариант подразумевает запрятывание этого болта под защитный кожух двигателя, который, собственно говоря, и вращает барабан.
Придется снять либо защитный кожух с движка, либо сам двигатель с роторным вентилятором.
Ошибка №21
После раскручивания не забудьте отметить фломастером точное расположение этого болтика на валу.
Если при обратной сборке случайно сместите вал вправо или влево от его заводского положения, это приведет к тому, что лопасти начнут задевать корпус, появится дополнительный шум.
Также посторонние шумы возникают при повторной посадке саморезов и винтов крепления двигателя на свои места. Проблема решается резиновыми проставками или проклейкой изоленты между ушками и местами крепления саморезов.
Ошибка №22
А еще при неправильной сборке вала, крыльчатка может заклинить и двигатель сгорит.
Приподнимаете радиатор вверх и вытаскиваете вентилятор наружу из его посадочного места, либо снимаете с турбины сам движок.
На многих моделях вал турбины сидит очень туго, чтобы его вытащить приходится прикладывать значительное усилие! При монтаже в обратной последовательности, он наоборот, не хочет до конца заходить на свое место.
В этом случае попробуйте пройтись по нему наждачкой.
Еще не забудьте смазать техвазелином или силиконовой смазкой с фторпластом маленькие подшипники, в которые вставляется вал, а также сам вал.

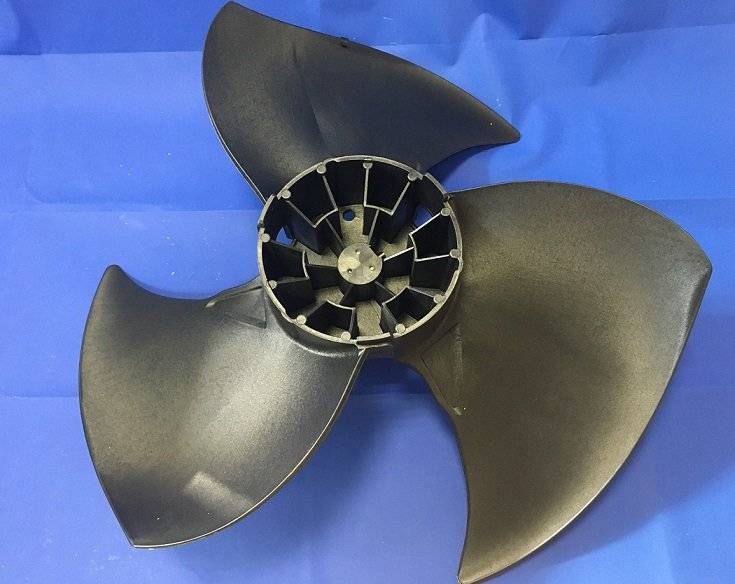

Трещит вентилятор (крыльчатка)
Лопасти вентилятора могут треснуть из-за механического повреждения или просто со временем. Определить это можно визуально, проблема характеризуется треском или щелчками. Этот звук возникает из-за того, что в месте трещины два края трутся друг об друга. Решить вопрос несложно – купите новый вентилятор и замените его.
Иногда появляется не особенно громкий треск, который почти сливается в гул. Скорее всего проблема с подшипником вентилятора. Снимите крыльчатку и старый подшипник. Подберите такой же по размерам и установите вместо старого.
При работе на обогрев на радиаторе наружного блока может образовываться лед. Причин может быть несколько:
- На улице низкая температура и высокая влажность;
- Загрязнен радиатор;
- Недостаточно фреона в системе;
- После полного обмерзания снаружи лед растаял, но остался внутри;
- На магистрали есть трещина, через которую выходит хладагент.
Попробуйте решить проблему самостоятельно. Для начала отключите кондиционер и дождитесь пока лед не растает (можно ускорить процесс с помощью обычного фена для волос). Почистите его от грязи (подробнее читайте об этом в статье «Как почистить кондиционер дома самостоятельно — пошаговая инструкция»)
Измените режим работы кондиционера – понизьте температуру на 1-3 градуса. Если возможно, то уменьшите скорость обдува на один пункт. В случае если наледь на радиаторе образовывается – придется вызывать мастера. Найти хорошего кондиционерщика можно с помощью сервиса поиска специалистов Профи.
Бывает так, что гудит наружный блок кондиционера при обогреве, а при охлаждении работает нормально. Скорее всего проблема в большой разнице между температурой в доме и на улице. Есть три варианта решения вопроса:
- Утеплить наружный блок;
- Уменьшить температуру обогрева;
- Поставить зимний комплект с подогревом наружного блока.
Обмерзший наружный блок кондиционера. Когда лед снаружи растанет, часть его долго будет держаться на радиаторе.
Требования
Необходимо помнить, что электрическая схема подключения кондиционера, используемого в быту, существенно отличается от аналогичного подключения полупромышленных моделей, которые устанавливаются в офисах. Домашние имеют только однофазное подключение.
- прямое подключение через розетку;
- отдельное проведение провода к электрощиту.
Первый вариант идеально подходит для всех бытовых устройств — они повсеместно только таким способом вводятся в эксплуатацию. Подключение любой системы кондиционирования осуществляется в несколько приемов, которые необходимо соблюдать неукоснительно, когда вы решили все сделать самостоятельно.
Схема подключения кондиционера к электросети
На рисунке показана схема подключения кондиционера к электросети, а также различные подсоединения между модулями системы, кроме этого, вам обязательно понадобится принципиальная электрическая схема кондиционера приобретенной модели.

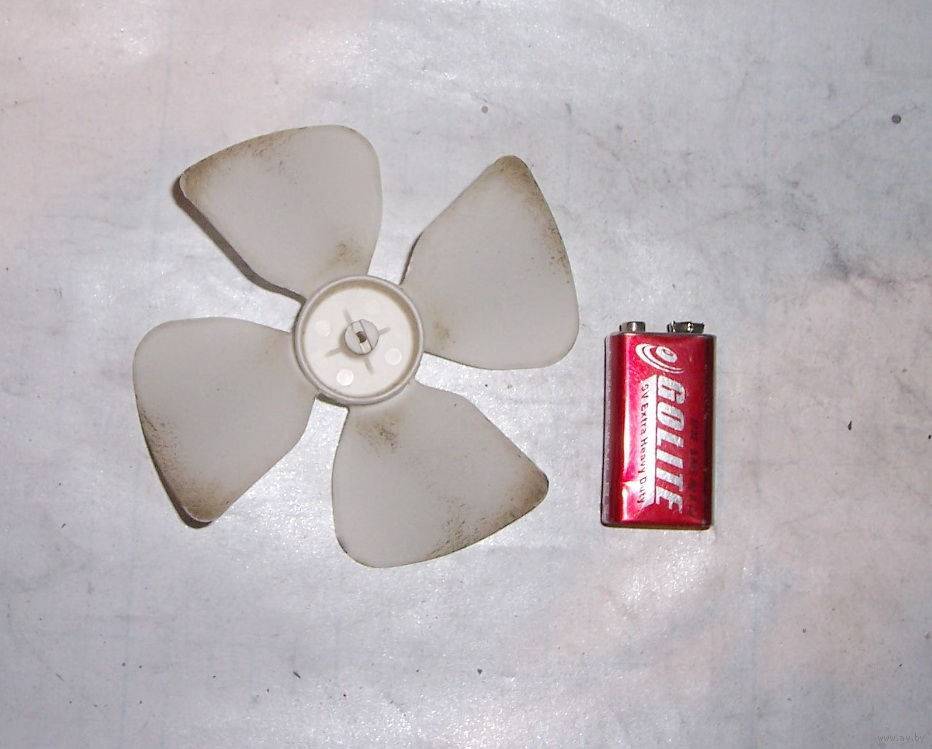

Пример ремонта напольного вентилятора
Пришлось ремонтировать электрический напольный вентилятор модели Scarlett SC-175. При включении двигатель вентилятора гудел, но лопасти не вращались. Проверка свободы вращения крыльчатки подтвердила подозрение, она вращалась туго – вероятнее всего загустела смазка.
Для того, чтобы смазать двигатель вентилятор нужно разобрать. Сначала нужно снять крыльчатку, для чего достаточно открутить фиксирующую его круглую гайку, вращая ее по часовой стрелке. Чтобы гайка при вращении лопастей не откручивалась, в ней нарезана левая резьба.
После снятия крыльчатки откроется вторая пластмассовая гайка, удерживающая защитный экран. Она со стандартной правой резьбой и откручивается против хода часовой стрелки.
Далее откручивается два винта, удерживающие переднюю крышку корпуса. Заодно можно снять с помощью небольшой плоской отвертки разжимную шайбу, на которую при фиксации опирается крыльчатка.
Для снятия задней крышки вентилятора предварительно нужно вынуть ручку включения горизонтального перемещения вентилятора. Она может быть прикручена саморезом или плотно вставлена.
Перед разборкой двигателя нужно его внимательно осмотреть, так как вращение ротора может быть затруднено из-за цепляния его за статор. В дополнение, если вращение вентилятора происходит за счет основного, а не дополнительного двигателя, то неисправность может скрываться в червячном редукторе.
Разборка червячного редуктора устройства поворота головки вентилятора по горизонту не выявила неисправности. Смазки было достаточно, шестерни в хорошем состоянии
При разборке редуктора необходимо обратить внимание на подпружиненные два шарика, которые по незнанию у меня разлетелись, пришлось долго искать
Перед разборкой двигателя редуктор был собран. Для разборки двигателя достаточно отвинтить четыре длинных винта
При этом надо соблюдать осторожность, чтобы не повредить обмотки статора сделанные из тонкого медного провода. Обмотки в китайских вентиляторах не пропитаны лаком и поэтому уязвимы к механическим воздействиям
На фотографии показан двигатель вентилятора со снятой передней крышкой. Подшипник при разборке вынулся из крышки вместе с валом.
Подшипник так плотно сидел из-за загустевшей смазки на валу ротора двигателя, что пришлось снимать его проворачивания плоскогубцами.
Загустевшую с грязью смазку лучше всего удалять с помощью растворителя “Уайт- спирта”, который является очищенным бензином. Если под рукой такого нет, то подойдет спирт, ацетон, бензин и даже стиральный порошок или хозяйственное мыло.
Внутреннюю полость подшипника скольжения лучше всего очищать с помощью смоченной в растворителе ветошью намотанной на пинцет или отвертку делая возвратно поступательные движения с одновременным вращением.
После удаления старой смазки нужно надеть втулку подшипника на вал. Она должна легко надеться и вращаться практически без люфта. Если проверку подшипник прошел, то можно приступать к смазке.
Для смазки подшипников скольжения из моего опыта подходит графитовая смазка, представляющая собой солидол, смешанный с графитным порошком. После смазки шумевших кулеров компьютеров графитовой смазкой повторно их смазывать не приходилось даже после многолетней эксплуатации.
Теперь все механизмы и подшипники скольжения я смазываю только графитовой смазкой. Если под рукой такой нет, то подойдет любая другая, даже машинное масло для двигателя автомобиля.
Смазывать нужно оба подшипника, даже если один из них хорошо работает. Смазка наносится тонким слоем как на внутреннюю поверхность втулки, так и на место ее установки на валу.
После смазки и сборки двигателя вручную проверяется легкость его вращения. После придания валу вращающего момента он должен несколько раз бесшумно провернутся. Если вал вращается легко, то производится окончательная сборка вентилятора в порядке, обратном разборке.
Проверка отремонтированного напольного вентилятора показала его бесшумную работу и плавное горизонтальное вращение. По предложенной инструкции ремонтируются практически все электрические вентиляторы вне зависимости от назначения.
Подключение кондиционера (сплит-системы)
Нам всем хочется сделать свое жилье максимально комфортным. Одним из показателей комфорта является температурный режим. Сохранить желаемую температуру воздуха в доме нам поможет кондиционер.
Схема подключения кондиционера интересует многих, так как они часто устанавливаются в домах и квартирах, а также в офисах, торговых и развлекательных комплексах и других учреждениях. Поэтому сегодня мы посвящаем нашу статью такой теме, как подключение кондиционера своими руками. В ней мы расскажем, как подключить кондиционер от розетки, а также рассмотрим подключение сплит-системы напрямую.
Как всегда, напоминаем о том, что работы, связанные с электромонтажом, следует проводить только с соблюдением правил техники безопасности. Также необходимо отметить, что подключение кондиционера к электросети необходимо производить в соответствии со схемой подключения (она имеется в паспорте электроприбора).
Как подключить кондиционер от розетки
Для подключения стационарного или мобильного кондиционера от розетки нам понадобятся:
• силовой кабель с 3-мя медными жилами сечением 2,5 мм² (например, кабель ВВГ 3х2,5 производства ООО «Кабель-Арсенал»). Изделие данного завода имеет следующую цветовую маркировку жил: белый, синий, желто-зеленый (ж/з); • розетка типа SCHUKO с контактом заземления;
• трехжильный провод ПВС сечением 1,5 мм² и вилка (если в комплекте с кондиционером не поставляется соединительный провод)
Для этих целей подойдет провод ООО «Кабель-арсенал» — ПВС 3х1,5-0,38 с такой цветовой маркировкой жил: коричневый, синий и желто-зеленый (ж/з); В заранее подготовленной штробе от щитка до монтажной коробки прокладываем кабель ВВГ так, чтобы конец кабеля в ней имел запас длины для повторного соединения
Обращаем внимание, что установку розетки рекомендуется выполнять на удобной для эксплуатации высоте
После прокладки и фиксации кабеля выполняем в щитке его подключение в следующей последовательности:
• жила с изоляцией белого цвета — свободная клемма автомата; • синяя жила – свободная клемма нулевой шины;
• жила ж/з цвета — любая клемма шины заземления. После прокладки кабелей выполняем отделочные работы и приступаем к монтажу электрофурнитуры. В монтажной коробке кабель зачищаем и производим подключение розетки:
• автоматический выключатель (если предварительно не был установлен в квартирном щитке).
Если в комплекте с кондиционером нет соединительного провода, то берем провод ПВС, отмеряем необходимую длину и приступаем к установке вилки. Для этого раскручиваем ее, пропускаем провод в специальное отверстие в корпусе, зачищаем его, оконцовываем многопроволочные жилы и подключаем:
После выполнения подключения провод фиксируем специальной скобой и собираем вилку.
Расключив вилку, приступаем к подключению кондиционера. Для начала необходимо снять (поднять) панель, открутить винты, придерживающие крышку клеммной коробки кондиционера, и вынуть ее. Через специальное отверстие пропускаем второй конец провода, зачищаем его, оконцовываем многопроволочные жилы и подключаем к специальному клеммному блоку:
• жилу с изоляцией коричневого цвета – к клемме «L»; • жилу синего цвета – к клемме «N»;
Далее закрываем крышку, фиксируем ее с помощью винтов и закрываем панель. После проведения работ по установке наружного и внутреннего блоков кондиционера подключаем его к розетке.
Прямое подключение кондиционера
Теперь рассмотрим, как подключить кондиционер к электросети напрямую. Для подключения кондиционера данным способом необходимо использовать такой же кабель, как и в предыдущем варианте подключения.
Прокладываем его в заранее подготовленной штробе к предполагаемому месту монтажа внутреннего блока кондиционера. При этом конец кабеля должен иметь запас длины для повторного соединения. После прокладки и фиксации кабеля производим в щитке его подключение аналогично предыдущему варианту.
После этого выполняются работы по прокладке коммуникаций для подключения наружного блока и отделочные работы. Далее производится установка и подключение наружного и внутреннего блоков кондиционера. Во время установки внутреннего блока снимаем лицевую панель, отвинчиваем винты, придерживающие крышку клеммной коробки, и вынимаем ее. Через специальное отверстие пропускаем конец кабеля, зачищаем и подключаем к специальному клеммному блоку:
• жилу с изоляцией белого цвета – клемма «L»; • жила синего цвета – клемма «N»;
Закрываем крышку, прикручиваем винты, после чего закрываем панель.
Итак, мы выполнили подключение кондиционера к электросети. Вы также можете посмотреть наше видео, в котором подробно показано, как подключить кондиционер своими руками.
Заключение
Теперь вы знаете, почему вентилятор в кондиционере перестал крутиться или вышел из строя. Вентилятор внешнего блока можно легко заменить, поэтому частенько на его место просто устанавливают новую деталь, чтобы не мелочиться с незначительным ремонтом. Либо ставят новые комплектующие (конденсаторы, крыльчатки и пр.). Порой помогает тщательная очистка с применением сильнодействующих средств.
Очистку можно провести самостоятельно, если не работает вентилятор во внутреннем блоке. Во всех остальных случаях рекомендуем обратиться за помощью в сервисный центр. Точную причину поломки сможет определить только мастер с опытом. Он же подберет оптимальное решение для той или иной проблемы. Если у вас нет достаточного практического опыта и знаний, не стоит заниматься самостоятельным ремонтом сплит-систем. В противном случае ваш кондиционер может окончательно выйти из строя.
- https://zen.yandex.ru/media/id/5fe0465b29b152041b00e92e/chto-delat-esli-u-split-sistemy-ne-krutitsia-ventiliator-606f2364a09bdc39a48ed024
- http://simplehomebusinesssystem.com/chto-delat-esli-ne-rabotaet-ventilyator-naruzhnogo-bloka-kondicionera
- https://kamin-expert.ru/kondiczionirovanie/neispravnosti-kondiczionera-i-sposoby-ih-ustraneniya.html
- https://nadomu.kiev.ua/blog/ne-rabotaet-ventilyator-kondiczionera-chto-delat
