Разметка места монтажа
Определение места для установки батареи
Прежде чем приобрести крепление для батарей отопления, необходимо определиться со способом, который будет использован для фиксации. После этого приступают к разметке, учитывая требования из СНиП.
При установке настенного радиатора стоит учитывать, что его центр должен располагаться по центру подоконника. Допустимая погрешность — не более 20 мм.
Рекомендуется приобретать радиаторы, размеры которых будут соответствовать 75% длины подоконника.
Расстояние от напольного покрытия до нижней части батареи должно быть не менее 60 мм
Это важно учитывать при разметке перед установкой кронштейна.
Обязательно присутствие зазора между стеной и радиатором. Предположительное расстояние 30-50 мм.
Промежуток от подоконника до радиатора необходимо оставлять минимум 50 мм.
Количество крепежей должно выбираться в зависимости от числа секций
Например, для 8 штук достаточно расположить два кронштейна в верхней части и один снизу. Тип крепления может быть любым.
Проведение разметки для мест крепления новой батареи
При монтаже напольной радиаторной батареи делается разметка на чистовом или черновом покрытии. Чтобы разместить батарею в шесть секций, потребуется два кронштейна. Чем больше число секций, тем больше крепежей.
После рассмотрения всех нормативов по размещению приступают к вычерчиванию вспомогательных линий.
- Выбрав середину окна, проводят вертикальную линию от подоконника до пола.
- При наличии нижней разводки, выполняют горизонтальную линию, по ней будет проходить верхний край батареи.
- Если присутствует дополнительная боковая разводка, делают еще одну горизонтальную черту, которая станет границей нижней части радиатора.

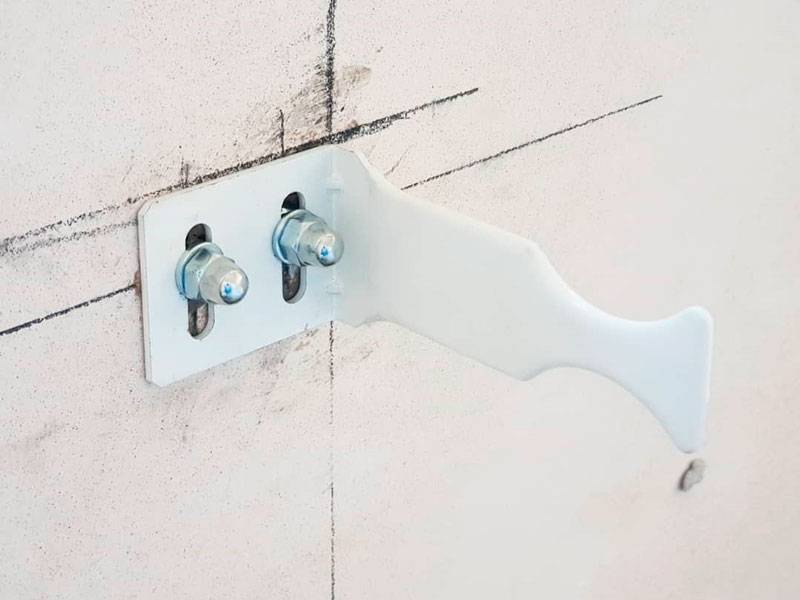

Ориентируясь на эти линии, устанавливаются кронштейны. Расстояние между нижним и верхним должно быть не менее 300 мм. Промежуток от стены до посадочного места составляет 80 мм. В результате навешенная батарея на держателе должна занимать не более чем 130 мм отступа от края подоконника.
Варианты обвязки радиаторов отопления
Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:
В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).
Обвязка при одностороннем подключении
Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.
Боковое подключение с байпасом (однотрубная система)
Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.
Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.
Вариант со сваркой
Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.
При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.
Односторонняя обвязка при двухтрубной системе
При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.
Обвязка при диагональном подключении
Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.
Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.
Подача теплоносителя сверху
Обратите внимание, при однотрубной системе снова необходимо наличие байпаса
Подача теплоносителя снизу
Обвязка при седельном подключении
При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.
При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).
Седельное подключение при однотрубной системе
При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).
Процесс установки радиатора
Перед началом самостоятельной установки отопительных радиаторов, требуется полное перекрытие контура и слив воды из системы. Полное удаление остатков воды производится при помощи насоса. Далее производится тщательная проверка уровня радиатора, который навешен на опоры по горизонтали и вертикали. Из агрегата выкручиваются все заглушки.
Процесс установки радиатора
Далее производится подсоединение байпаса с вентилем (это требуется только при однотрубном контуре). Для двухтрубного используется только сгон с подсоединенным вентилем. С помощью сгонов с резьбой подключается батарея к системе отопления, а для герметизации стыков используется пакля или другой тип уплотнителя.
Байпас нужен для отключения отопительного устройства без отключения остальной системы. С помощью вентиля производится регулировка циркулирования теплоносителя. Установка байпаса на радиатор производится между проводящей трубой и обраткой с кранами.
Можно уточнить, что не нужно производить снятие упаковочной пленки с приборов, которые сделаны из алюминия, стали или биметалла, до окончания установки.
По окончании процесса установки радиатора, потребуется опрессовка. Это сможет сделать профессионал по причине наличия у него не только опыта, но и специального аппарата.
https://youtube.com/watch?v=PKS_4FPQJx0
Монтаж
Подготовка
Перед тем как осуществить крепление радиатора отопления к стене,необходимо выполнить некоторые подготовительные работы:
- Прежде всего нужно подготовить проект системы отопления. На схеме надо обозначить не только расположение приборов, но и теплопровода, а также все остальные элементы системы.
- Затем нужно нанести разметку на участки, где будут располагаться приборы.
- Далее выполняется подготовка самих приборов – их нужно извлечь из упаковки, вкрутить пробки, и кран Маевского.
На этом подготовительные работы завершены.
Чугунная батарея
Монтаж чугунных батарей
Прежде всего рассмотрим, как выполняется крепление чугунных радиаторов к стене, так как они и по сей день остаются одними из наиболее распространенных.
Итак, данный процесс выполняется в такой последовательности:
Крепление чугунных радиаторов отопления к стене усложнено их большим весом. Поэтому для них необходимо использовать специальные усиленные крепежные элементы.
Монтажные работы начинаются с нанесения разметки под крепежи. При этом их положение необходимо проверить уровнем.
Затем нужно высверлить отверстий под крепежи, для этого можно воспользоваться перфоратором.
Затем в отверстия следует забить дюбеля и вкрутить в них кронштейны, на которых подвешивается прибор.
Монтаж кронштейна
После монтажа батареи следует проверить ее положение строительным уровнем. Если имеется отклонение, положение следует подкорректировать. Для этого на кронштейн можно уложить резиновую прокладку.
На фото – проверка положения кронштейнов
После этого нужно лишь соединить прибор с теплопроводом. Ниже подробней рассмотрим как это делается.
На этом процесс монтажа завершен. Если необходимо выполнить крепление радиаторов отопления к стене из газобетона, следует воспользоваться не крюками, а специальными монтажными планками.
Крепежные планки
Причем для их крепления следует использовать специальные дюбеля для газобетона. На один квадратный метр следует установить не менее трех таких планок.

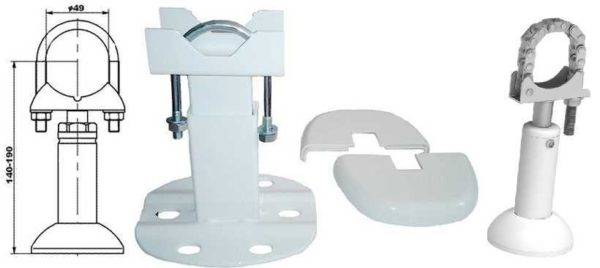

Стойки для напольного монтажа
Еще один вариант монтажа чугунных батарей– это их установка на пол при помощи специальных ножек. Как правило, ножки фиксируются саморезами или дюбелями к полу и при этом удерживают батарею при помощи специальных регулируемых скоб или цепей. Следует отметить, что такой способ установки смотрится оригинально и симпатично, особенно в классических интерьерах.
Биметаллические радиаторы
Монтаж биметаллических и алюминиевых батарей
Теперь рассмотрим, как осуществляется крепление алюминиевых радиаторов к стене, а также биметаллических батарей. Данный процесс мало чем отличается от креплений чугунных приборов, однако, для этих целей используются специальные кронштейны.
Процесс осуществляется в таком порядке:
- Перед тем как крепить биметаллический радиатор к стене, следует приложить кронштейны и отметить места расположения дюбелей.
- Далее выполняются отверстия под дюбель-гвозди, после чего забиваются сами дюбеля.
- Затем прикладываются кронштейны и в дюбеля забиваются дюбель-гвозди. Каждый кронштейн для крепления радиатора к стене должен быть прочно зафиксирован. Как и в предыдущем случае, положение кронштейнов необходимо проверить строительным уровнем.
Кронштейн для биметаллических приборов отопления
Затем осуществляется непосредственно крепление биметаллических радиаторов к стене, которые подвешиваются на установленные кронштейны.
Вот, собственно, и вся информация о том, как осуществляется крепление радиатора к стене. Надо сказать, что биметаллические и алюминиевые панели также можно установить на пол при помощи специальных стоек.
Последние бывают нескольких типов, некоторые из них крепятся к полу, а некоторые – фиксируются к стене, но при этом основная нагрузка все же приходится на пол. Такой способ крепления является отличным решением, если стены выполнены, к примеру, из гипсокартона.
Подключение радиаторов
Насколько целесообразна замена чугунных радиаторов на биметаллические
Централизованное отопление имеет свои особенности, и они сказываются на состоянии радиаторов, установленных в квартирах. Давление в системе иногда слишком высокое, а качество теплоносителя зачастую неудовлетворительное. Нагретая вода, проходя по каналам радиаторов, способна разъедать их, т.к. несет химически активные вещества и твердые частицы. В отопительный сезон батареи испытывают серьезные нагрузки, а когда он заканчивается и сливается вода из системы, начинаются коррозионные процессы. Какой материал способен справиться со всеми вызовами? Что выбрать – биметаллические радиаторы или чугунные?
Чугун – материал «вне времени»
За последние десятилетия в мире строительной и интерьерной моды изменилось если не все, то очень многое. Чугун остается таким же популярным, как 20-30 лет назад, и не собирается «сдавать позиции». Технико-эксплуатационные свойства материала по-прежнему востребованы при производстве радиаторов отопления.
Современные чугунные батареи имеют четкие геометрические формы, а секции разделяются термостойкими резиновыми или паронитовыми прокладками. Есть модели разного размера, формы и дизайна, но все они отличаются хорошей теплоотдачей.
Секционная конструкция позволяет регулировать мощность отопительных приборов: всегда можно добавить или убрать секции в зависимости от объема помещения и желаемого температурного режима.
Чугунные батареи в стиле ретро
Чугунные батареи в дизайнерских интерпретациях
Стоит обратить внимание на изысканные дизайнерские модели с роскошным декором. Они идеальны для помещений в классическом стиле, хорошо смотрятся даже в минималистских интерьерах
Многие рукодельницы самостоятельно обновляют старые чугунные батареи, украшая их многоцветными рисунками в технике декупаж или декорируя дополнительными элементами. Такой радиатор становится уже не просто отопительным прибором, а броским украшением, формой самовыражения хозяев дома. Самобытно украшенные радиаторы с вычурными функционально-декоративными деталями можно приобрести или заказать в специализированных магазинах.
Оригинально декорированные чугунные батареи больше похожи на произведения искусства, чем на приборы отопления
За что так ценят чугунные радиаторы
Среди положительных свойств материала следует назвать такие:
Высокая химическая стойкость. Чугун мало восприимчив к качеству теплоносителя. Он почти не реагирует с сильнощелочной средой, не царапается от мелких частиц, которые несет с собой загрязненная вода в централизованной системе отопления.
Коррозийная устойчивость. Чугун обладает специфическим свойством: он быстро покрывается сухой ржавчиной, после чего уже мало подвергается коррозии.
Долговечность. Батареи способны служить десятилетиями, несмотря на неблагоприятные условия эксплуатации. Толстые стенки ржавеют медленно и долго. Чугунные радиаторы можно устанавливать в любых системах отопления. Они устойчивы к высоким температурам и давлению.
Почему чугуну все же ищут альтернативу
Достоинства материала настолько важны, что его продолжают успешно использовать в современных системах, но стоит указать и на недостатки:
Большой вес. Монтаж чугунных батарей – масштабное мероприятие, требующее участия нескольких человек. Радиаторы тяжело навешивать, нужно позаботиться о мощных креплениях, т.к. заполненная водой батарея весит несколько десятков килограммов. Иногда наилучшим выходом бывает напольная установка на специальных ножках.
Медленный прогрев помещения. Одна чугунная секция имеет теплоотдачу 110 Вт, что существенно меньше, чем у алюминиевого или биметаллического аналога. На прогрев помещения требуется гораздо больше времени, зато и остывает оно медленнее.
Установка радиаторов
Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:
- подготовить оборудование и материалы;
- рассчитать местоположение;
- установить кронштейны;
- повесить радиатор;
- произвести герметизацию или опайку мест стыка;
- проверить всю систему на работоспособность.
Приобретаем необходимые материалы и оборудование
Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.
Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.
Рассчитываем местоположение
Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:
- в 3-5 сантиметрах от стены;
- в 10 сантиметрах от пола;
- в 5-10 сантиметрах от подоконника.
Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.
Устанавливаем кронштейны
Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.
Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.
Устанавливаем радиатор
Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.
Подключение и сборка соединений
Существуют три различных схемы подключения радиаторов:
- боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
- диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
- нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.
Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.
В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.
Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.
Каким батареям отдать предпочтение?
На современном рынке приставлено немало моделей радиаторов изготовленных из различных сплавов. Каждый имеет свои положительные характеристики и особенности использования.
Алюминиевые батареи
Радиаторы из такого материала выпускают двух видов – литые и экструзированные. Первые представляют собой цельную монолитную конструкцию, а вторые изготавливаются из сваренных между собой алюминиевых частей. Батареи листового типа обладают более высокой прочностью и надежностью.
Независимо от вида алюминиевые радиаторы имеют общие основные технические характеристики:
- вес секции – от 1 до 1,47 килограмм;
- допустимая максимальная температуры теплоносителя – 110 градусов;
- мощность изделия – от 82 до 212 ватт;
- максимальный объем жидкости одной секции – 0,46 литров;
- рабочее давление – от 6 до 24 атмосфер.
Батареи из алюминия стали изготавливать еще с восьмидесятых годов. В наши дни изделия довольно усовершенствовались и не потеряли своей популярности.
Алюминиевые батареи
К основным достоинствам алюминиевых радиаторов отопления можно отнести:
- небольшой вес изделия, способствующий быстрой его установке и транспортировке;
- высокий уровень теплоотдачи за счет быстрого прогрева метала и интенсивности теплового обмена;
- возможность регулировки температуры даже при небольшом объеме теплоносителя;
- сравнительно невысокая цена на изделие;
- хорошая прочность;
- достойный внешний вид.
Наряду с преимуществами батареи из алюминия имеют некоторые недостатки применения:
- невысокая устойчивость к коррозии;
- возможность образования за счет химического процесса воздуха в системе.
Если брать во внимание экструзированные модели, то можно выделить их слабое место – резьбовые соединительные крепления. При резком повышении давления в системе целостность конструкции может нарушиться
Радиаторы из стали
Установка таких радиаторов оправдана в частных домах с локальной системой отопления автономного типа. Особенностью устройств такого типа является:
- рабочее давление – от 6 до 13 атмосфер;
- максимальная температура воды в батареи – 110 градусов.
Невзирая на сравнительно невысокие технические характеристики, стальные радиаторы пользуются хорошей популярностью. Применение устройств имеет такие преимущественные стороны:
- компактность конструкций;
- возможность за счет термостата регулировки температуры;
- высокие показатели теплоотдачи;
- большое разнообразие выпускаемых моделей;
- стоимость намного ниже многих выпускаемых новых типов батарей.
Среди недостатков наиболее существенными являются:
- не совместимость с отопительной системой открытого типа;
- подверженность коррозийному воздействию;
- особые требования к качеству используемого теплоносителя.
Как правильно установить
Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.
Правильная установка радиаторов отопления
Крепление к стене
Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.
Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических
При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.
Один из видов кронштейнов
При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.
Крепление к полу
Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.
Ножки для установки алюминиевых и биметаллических радиаторов на пол
Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.
Отличия чугунных и биметаллических радиаторов
Как правило, потребители, решая заменить чугунные батареи старого образца, изучают существующие на рынке приборы из других металлов. В настоящее время в продаже представлены аналоги из стали, алюминия и биметалла, при этом совершенно игнорируются чугунные батареи нового поколения, а зря.
Если рассматривать альтернативу старым «гармошкам», установленным в многоквартирных дамах с централизованным обогревом, то самой надежной заменой станут именно батареи из чугуна и биметалла. Этому есть свое объяснение:
| Вид | Конструкция | Тип подключения | Объем | Стойкость к коррозии | Рабочее давление | Высота здания | Гарантия | Теплоотдача |
| чугун | секции | боковое | старые: 1.5л новые: 0.8 л | высокая | 9-12 атм. | 5-6 этажей | 10-30 лет | 110 Вт |
| биметалл | секции | боковое и нижнее | 0.25л – 0.4л | высокая | 25-50атм. | 9 и выше | 25 лет | 170-200 Вт |
Как видно из таблицы, чугунные радиаторы нового образца, как и биметаллические модели, вполне могут стать заменой старым устройствам. Самая существенная разница между ними в цене. Батареи из чугуна, как и раньше, стоят намного дешевле аналогов из других металлов, тогда как биметалл считается самым дорогим на современном рынке теплового оборудования.
Если требуется замена чугунных батарей с минимальными затратами, то нужно приобрести устройства из того же металла и с теми же техническими параметрами. Как правило, подобная процедура не займет много времени и не доставит больших хлопот.
Замена чугунных батарей отопления в квартире, расположенной в пятиэтажке, на биметаллические аналоги – это нецелесообразная трата денег. Современные модели из чугуна смотрятся не менее стильно, чем алюминиевые или из биметалла, а сам металл прошел испытания на прочность еще в советских обогревательных системах.
