Выбор лучшего варианта подключения радиаторов
Последовательное соединение радиаторов отопления является самой экономичной манерой обогрева и создания автономной системы отопления. Идеально подобранное подсоединение и обвязка радиатора к этой системе влияет на качество обогрева всего дома. Прежде всего, перемещение теплоносителя происходит по каналам и трубам батарей, но имеется два фактора:
- Заполнение пустоты жидкостью. Например, наличие воздушных пробок не позволит иметь естественную циркуляцию воды.
- Направление жидкости различной температуры. Холодная вода устремляется в нижний поток, так как горячая направляется вверх.

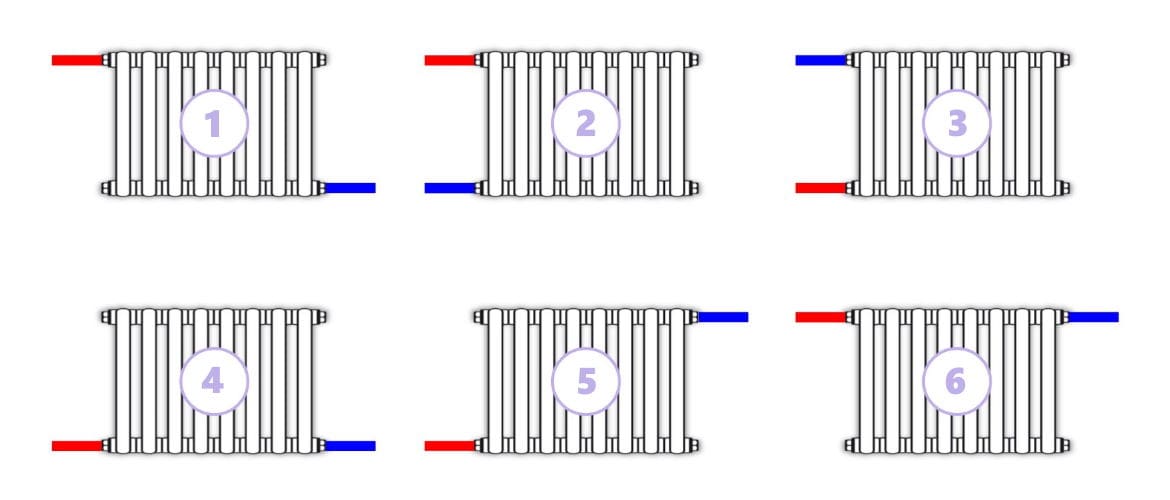

Все способы подключения радиаторов отопления в частном доме имеют свои особенности, поэтому каждый из них будет описан ниже.
Диагональное подключение подача сверху
Чрезвычайно действенный метод. Главная особенность – минимальная теплопотеря. Подходит как для двухтрубных, так и однотрубных систем отопления. Особо эффективен с батареями от 12 секций и более.
Данное диагональное подключение радиаторов реализуется следующим образом: вход тепла находится в верхнем отверстие, а пройдя все секции, выходит из противоположного отверстия снизу.
Одностороннее подключение подача сверху
Подойдет скорее многоэтажкам, но частные дома в несколько этажей также могут воспользоваться этим способом. Воду здесь принимает верхний вход, а напор направляет ее вниз. Опять же, вариант не из популярных из-за немалых теплопотерь, но воспользоваться им можно.
Одностороннее подключение подача снизу
Отличается подачей воды: входит снизу, напором выводится вверху. В отличие от диагонального подключения, в этом случае обе подачи имеют вывод и завод воды с одной и той же стороны.
Большим минусом конкретно этого нижнего подключения является наименьшая эффективность по сравнению со всеми остальными способами. Качественная обвязка радиатора отопления может уменьшить теплопотери, но этот метод все равно является одним из аутсайдеров.
Двустороннее нижнее подключение
Это боковое подключение радиаторов. Главный плюс, когда приходится использовать эту вариацию – трубы можно спрятать в пол. Имеет достаточно высокий % потерь тепла, поэтому прибегают к нему в основном из-за особенностей самого дома или системы.
Диагональное подключение с подачей снизу
Имеет аналогичные характеристики, как и верхняя подача. Главное отличие – меньшая эффективность. При этом, именно эти варианты подключения обеспечивают самый маленький % теплопотерь. Но, по сравнению с первым способом, это диагональное подключение радиаторов позволяет скрыть трубы насколько это возможно.
Двустороннее подключение сверху
Пожалуй, абсолютно бесполезный метод подключения. Вода проходит только сверху, что означает следующее: нижняя часть батареи нагреваться не будет. Если другие вариации никак не подходят, то данное подключение в обязательном порядке необходимо превратить в максимально эффективную схему. Но использовать его вообще не рекомендуется.
Теперь, когда есть понимание, как врезать батарею, пора изучить виды радиаторов и особенности каждого.
Главное – правильно закрепить
Надежная фиксация батареи зависит от правильно подобранных и установленных кронштейнов. Так, сегодня используются настенные и напольные фиксаторы, которые по форме и прочности учитывают все особенности нагревательного оборудования. Размеры кронштейнов для радиаторов выбираются, согласно величине секций отопительного прибора.
Конструкционный материал должен соответствовать нагрузкам, которые будут действовать на крепежный элемент на протяжении всего срока его эксплуатации. Для чугунных радиаторов подойдут чугунные литые и стальные фиксаторы усиленной конструкции. Для биметаллических и алюминиевых батарей кроме вышеперечисленных используются и угловые крепежи. Стальные радиаторы также нуждаются в усиленной фиксации. Как правильно монтировать кронштейны под радиаторы, поможет видео:
https://youtube.com/watch?v=JaZk2w8A_hs
Непосредственно процесс монтажа
Перед началом работ необходимо полностью перекрыть отопительный контур, слить из системы воду, качественно удалить остатки которой поможет насос. Тщательно проверим с помощью уровня навешенную на опоры батарею по вертикали и по горизонтали.
- Из прибора нужно выкрутить все заглушки.
- Подключить оборудованный вентилем байпас, требующийся только для однотрубного контура. Для подключения к двухтрубному контуру байпас не нужен, для соединения используется только сгон с присоединенным к нему вентилем.
С помощью сгонов с резьбой подключаем батарею к системе, для герметизации стыков используя паклю или другой уплотнитель (если есть опыт в сварном деле, места состыковки сгонов и трубопровода можно сварить).
Байпас необходим для подключения к однотрубному контуру – схема подключения: 1 — тройник для металлопластиковых труб; 2 — прямой регулирующий вентиль; 3 — прямой запорный вентиль; 4 — переходник для металлопластиковых труб; 5 — вращающийся клапан для выпуска воздуха
Важно заметить, что до момента окончания монтажа с алюминиевых, биметаллических и стальных приборов не нужно снимать упаковочную оболочку. Монтаж завершен, но потребуется еще опрессовка
Для ее осуществления необходимо будет вызвать сантехника. Пригодится и его опыт, и аппарат, покупать который ради установки нескольких батарей не имеет смысла
Монтаж завершен, но потребуется еще опрессовка. Для ее осуществления необходимо будет вызвать сантехника. Пригодится и его опыт, и аппарат, покупать который ради установки нескольких батарей не имеет смысла.
Профессиональный монтаж радиаторов
Рис. №1
Надежный монтаж любого нагревательного элемента системы обогрева зависит от того, насколько правильно выбран кронштейн и насколько грамотно, прочно он закреплен. Все работы должны выполняться в строгом соответствии с положением СНиПа от 2003 года об отопительных, вентиляционных системах и кондиционирования помещений.
Как разметить кронштейны под радиатор отопления? Чтобы правильно ответить на данный вопрос, специалисты предлагают следующую схему расчетов и подробные фото.
На рисунке 1 используются следующие условные обозначения:
Рис. №2
отрезок А – обозначает длину подоконника, под которым будет монтироваться батарея;
точка 1 – обозначает середину подоконника. Эта отметка фиксируется на стене выше положения самого нагревательного элемента. Цель – отметка остается видной в ходе монтажа;
отрезок, который проходит между отметками 1 и 5 – расстояние от средины подоконника до крайней секции отопительного оборудования
В данном случае нужно обратить внимание на рисунке 2;
отрезок Б – приравнивается к расстоянию от подоконника до пола;
отметка 2 – находится на средине отрезка Б;
отрезок Д – это расстояние от кронштейна, который прикладывается к трубе радиатора, до средины нагревательного элемента;
точка 3 – откладывается от точки 2 и приравнивается длине отрезка Д;
точка 4 – располагается ниже точки 3 на 500 мм;
линия В проводится с точки 3 при помощи уровня строго горизонтально;
линия Г проводится через точку 4 строго горизонтально также при помощи уровня»
точки 6 – они выполняются при помощи груза и опускаются с отметки 5.
Подобным образом устанавливается месторасположение крепежных элементов и расстояние между кронштейнами радиатора. Многие спрашивают, сколько кронштейнов нужно для радиатора? Если речь идет об алюминиевом нагревательном элементе, то для 12 секций необходимо 3 настенных крепежа. Один снизу и два сверху. Когда количество секций превышает 10 шт., используется 4 крепежа, по два снизу и сверху. Биметаллические радиаторы тяжелее, а потому для 10 секций нужно 3 кронштейна, а если количество секций больше 10 шт., то 4 фиксатора.
Самыми тяжелыми считаются чугунные радиаторы, а потому для их фиксации нужно больше всего кронштейнов. Так, здесь в обязательном порядке должны использоваться напольные кронштейны-подставки. Количество кронштейнов на радиатор возрастает с увеличением размеров нагревательного элемента.
Определение местоположения радиаторов
Перед тем, как закрепить батарею отопления, необходимо определиться с ее точным расположением. При этом должны быть соблюдены следующие требования:
- расстояние от верхней поверхности радиатора до подоконника должно составлять не менее 5-10 см;
- расстояние от нижней поверхности радиатора до пола должно быть не менее 6-10 см;
- расстояние от задней поверхности радиатора до стены должно быть в пределах 3-5 см;
- рекомендуется предусмотреть уклон подводящей трубы в сторону радиатора. Величина уклона 0,5 см на 1 метр трубы.
Разметка и монтаж радиатора
Определившись с местом размещения батареи, необходимо выполнить разметку под кронштейны. Для разметки необходимо выполнить следующие действия:
- Необходимо начертить вертикальную линию, которая отмечает центр радиатора. Длина линии должна быть не меньше высоты отопительного прибора.
- Измеряется расстояние от промежутка первой и второй секции до промежутка последней и предпоследней секции.
- Прочерчивается горизонтальная линия, отмечающая ось верхнего коллектора батареи. При этом должны быть учтены требования по минимальным расстояниям до подоконника и пола. Длина линии — не меньше измеренного в п.2 расстояния.
- От точки пересечения вертикальной линии центра радиатора и оси верхнего коллектора вправо и влево откладывается по горизонтали половина расстояния, измеренного в п.2. В результате получаем 2 точки для установки верхних кронштейнов.
- От точки пересечения вертикальной линии центра и оси верхнего коллектора по вертикали вниз откладывается длина, соответствующая межосевому расстоянию радиатора.
- От точки, полученной в п.5, вправо и влево откладывается половина расстояния, измеренного в п.2. Полученные точки будут местами установки нижних кронштейнов.
Такая разметка применяется для алюминиевых радиаторов не более 12 секций, биметаллических и чугунных радиаторов не более 10 секций. При большем количестве секций устанавливаются дополнительные кронштейны в центральных точках на оси верхнего и нижнего коллектора.
После выполнения разметки остается только прикрепить радиатор. Для этого в отмеченных точках на соответствующую глубину пробуриваются отверстия, в которые вставляются дюбели. В дюбели вкручиваются кронштейны с резьбой, или забиваются кронштейны с гладким стержнем. На установленные кронштейны навешивается радиатор. При необходимости можно немного подогнуть крюки, чтобы отрегулировать его положение. После установки батареи выполняется ее подключение к подающей и обратной трубе.
Крепление для чугунных батарей
Кронштейн литой под чугунный радиатор, чугунный литой
При установке кронштейнов для батарей отопления из чугуна, стоит быть предельно внимательным. Перед началом работ нужно произвести все расчёты, перепроверить их неоднократно. Ведь материал выполнения радиатора довольно тяжёлый, и из-за этого даже самая, казалось бы, незначительная погрешность может стать причиной неприятного последствия. При монтаже радиатора нужно применять регулируемый кронштейн для радиаторов отопления из чугуна большой толщины
Использование именно такого прибора очень важно, потому что он даёт возможность изменять расстояние между прибором обогрева и стеной
Способ крепления чугунных радиаторов к стене зависит от материала основания. В случае гипсокартонного либо деревянного основания, помимо кронштейнов для батарей из чугуна должна быть подставка, функция которой в компенсации большого веса устройства.
Отметить точки для будущих отверстий можно и самому, однако для монтажа отопительного устройства нужен будет напарник, в особенности, если батарея имеет несколько секций. Для уверенности в качестве крепежа, специалисты советуют приобретать кронштейны для крепления радиаторов отопления к стене из Германии либо Австрии. Цена на них, конечно, немного выше, но зато вы можете не беспокоиться за их надёжность.

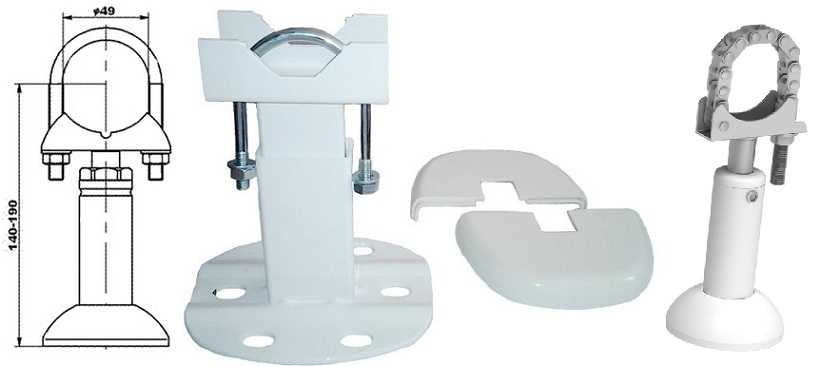

Кронштейн напольный регулируемый для чугунных радиаторов из стали
Фиксируем стальной обогреватель
Кронштейн напольный регулируемый К 11.9.
Стальное нагревательное оборудование хотя и отличаются большим весом, но оно не такое массивное, по сравнению с чугунными аналогами. Именно потому кронштейн для стальных радиаторов (Korado) может иметь сварную конструкцию. Здесь подойдет U-образный и К-образный элемент, изготовленный из стали. Он крепится к стене и используется в том случае, если панельный отопительный прибор оснащается специальными скобами.
Перед панорамным окном актуальным будет кронштейн для стальных радиаторов напольного монтажа. Но в данном случае он должен иметь усиленную структуру. Если нагревательный прибор отличается большими размерами, то для его монтажа используется дополнительная фиксация при помощи углового кронштейна. Два типа крепежа: настенный (стержневой с дюбелем или стальной с пластиной) и напольная, регулируемая подставка пригодятся в том случае, когда конструкционный материал стены не отличается прочностью. Это может быть дерево или пористые кирпичи.
Основные тонкости работы
Тип системы отопления играет немаловажную роль во всей работе. При однотрубном отоплении будет необходим байпас, позволяющий при необходимости отключать отдельные участки отопительной системы. Для работы по крепежу радиаторов потребуется подготовить все необходимые инструменты и материалы:
- заглушки и пробки;
- дюбели;
- краны и кронштейны;
- строительный уровень и перфоратор.
Во время крепления радиаторов к стене следует придерживаться некоторых правил, позволяющих сделать работу максимально качественно. В первую очередь необходимо соблюдать следующие размеры:
Обязательно следует учитывать расстояние конструкции от рядом располагающихся поверхностей. Так, пространство от пола до радиатора должно оставаться не менее десяти сантиметров. Примерно такое же расстояние должно выдерживаться от батарей до подоконника для равномерного распределения воздуха.
- Квадратура помещения. От этого параметра зависит количество секций отопительного прибора, что играет немаловажную роль при осуществлении крепления.
- Число кронштейнов должно быть выбрано с запасом. Желательно использовать минимум три кронштейна: два сверху и один снизу. Но лучше всего использовать четыре, по два снизу и сверху. Если размер батареи превышает 10 секций, то рекомендуется увеличить количество кронштейнов до шести.
Выбираем кронштейн для чугунного радиатора
Кронштейн напольный регулируемый К 11.3.
Кронштейн для чугунного радиатора должен отличаться повышенной прочностью и размерами. На конструкцию крепежного элемента влияют параметры самого нагревательного элемента. Чугунные батареи (Konner и STI Нова) тяжелые и массивные среди всех типов радиаторов.

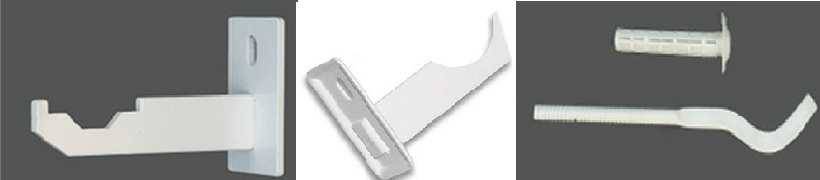

Для фиксирования чугунных нагревательных приборов прибегают к использованию следующих типов фиксаторов:
- литые, чугунные;
- стальные длиной 300 мм штыревые с дюбелем;
- стальные с полоской;
- стальные с возможностью регулировки положения по горизонтали, расстоянию от стены.
На выбор фиксатора влияет также конструкционный материал стены. Так, для кирпичной и бетонной стены подойдет штыревое крепление. Приборы с количеством секций до 10 штук крепятся на стену при помощи двух кронштейнов вверху и одного внизу. Прибор отопления размерами более чем 10 секций нуждается в дополнительной поддержке при помощи напольных фиксаторов-подставок. Для монтажа по мягкому материалу стены (гипсокартон и дерево) пригоден только напольный крепеж. Он может иметь регулятор высоты и выпускаться без него.
В каких случаях крепежные элементы лучше подобрать индивидуально
Прежде всего, выбор креплений зависит от веса радиаторов, материала стен и их состояния. Если первое учитывается при проектировании стандартных креплений, то произвести универсальные элементы, подходящие под любой материал стен (особенно если это старая стена в плохом состоянии), на сегодня невозможно.
При реставрационных работах, стремление сохранить историческую достоверность и применить современные технологии обогрева помещений заставляют реставраторов заниматься подбором для радиаторов нужных креплений. Это же касается ремонта старого дома и общественного здания, где ветхие деревянные стены и полы сомнительного качества вынуждают комбинировать стандартные крепления для надежной фиксации системы отопления. При проектировании и строительстве современных зданий, где дизайнерские идеи вступают в конфликт с инженерной прагматичностью, ограниченной нормами ГОСТ и СНиП, приходится искать компромисс.
Теплоотдача радиаторов отопления: сравнение и способы расчета
Эксперт отвечает на ваши вопросы
Как лучше установить батареи в нишу или на стену?
Последние публикации:
- Почему у холодильника нагреваются боковые стенки, как найти проблему и что делать
- Почему скапливается вода под ящиками для овощей в холодильнике и что делать
- Мини кондиционер Arctic Air: отзывы, обман продавцов и принцип работы
- Все плюсы и минусы инверторных компрессоров в холодильниках, их особенности и виды
- Принцип работы кондиционеров на охлаждение и обогрев, устройство, особенности ВСЕХ видов
Если вы хотите спрятать радиатор, то лучше установить его в нише. Но учтите, что она должна быть сделана по правилам, в ней лучше всего установить теплоотражающий экран.
Когда вы сделаете нишу в наружной стене, вы уменьшите ее толщину. Если дом или квартира плохо утеплены снаружи, то это приведет к потерям тепла. К тому же, тонкая стенка не выдержит тяжелую батарею.
Нужна ли ниша для радиаторов отопления? Нужна ли ниша под батарею?
Как таковой, необходимости в нише нет. С ее помощью можно спрятать радиатор, а сверху поставить декоративную решетку.
Куда ставить батареи если в доме стоят большие окна?
Если вы имеете в виду окна, которые начинаются от пола, то нужно ставить его прямо перед окном (см. фото). Если окна нормальной высоты, но широкие, панорамные, нужно установить радиаторы под ними. Просто их количество будет больше. Рассчитайте так, чтобы на каждые 2 погонных метра окна приходился один радиатор.
Виды радиаторов отопления
Радиаторы отопления различаются материалами изготовления. Всего существует 4 основных вида:
- Чугунные
- Стальные
- Алюминиевые
- Биметаллические
Чугунные радиаторы отопления
Современный вид чугунных радиаторов. Данные модели по качеству значительно уступают советским образцам
Чугунные батареи знакомы каждому жителю нашей страны, ведь ещё недавно они были установлены во всех квартирах. И даже спустя годы развития технологий они продолжают быть популярными на рынке, и многие покупатели выбирают именно их в качестве элемента отопления для своего дома.
Конечно, за годы, прошедшие с советских времён, технологии изготовления чугунных радиаторов отопления значительно ушли вперёд. Единственное, что может смутить покупателя — это немного морально устаревший внешний вид изделия. Но это с лихвой окупается практически неограниченным сроком службы — при правильной эксплуатации он может составить вплоть до полутора веков. Некоторые производители заявляют гарантию на свою чугунную продукцию до 50 лет.
Преимущества в своих эксплуатационных свойствах радиаторы имеют за счёт высокой теплоёмкости чугуна — даже когда отопление уже отключили, чугунный радиатор будет отдавать накопленное тепло ещё несколько дней. В определенных ситуациях это так же может быть минусом. Ведь часто с чугунными батареями мы можете испытывать перегрев. А любой перегрев – это дополнительные траты за энергоноситель. В видео ниже про это рассказано все очень подробно. Также им не страшны резкие изменения давления и внешних условий.
Стальные радиаторы отопления
Такой вид радиаторов является более современным. Их изготавливают в двух вариантах исполнения: трубчатыми и панельными.
Их плюсами являются высокий КПД, большая отдача тепла во внешнюю среду и энергоэффективность.
Основные виды:
- Панельные радиаторы. Они изготовлены в виде двух сваренных между собой пластин. Подключаются они боковым или нижним способом, выбор которого зависит от расположения отопительного контура.
- Трубчатые радиаторы. Изготавливаются в виде нескольких сваренных между собой металлических труб. Количество секций необходимо выбирать исходя из площади отапливаемого помещения.
Трубчатый стальной радиатор отопления
Основной плюс систем со стальными радиаторами отопления является также и их главным минусом — из-за повышенной теплоотдачи они остывают слишком быстро после отключения источника тепла. При этом быстрое остывание позволяет точнее поддерживать микроклимат в помещении и это лучше сказывается на расходе энергоносителя.
Несомненными преимуществами выбора стальных радиаторов будут лёгкость транспортировки и монтажа (по сравнению с чугуном), малые габариты, низкая цена и простота интеграции в дизайн помещения.
Алюминиевые радиаторы отопления
Алюминиевые радиаторы отопления также очень популярны сегодня среди покупателей. Они изготовлены в виде секций из алюминия и окрашиваются порошковой эмалью. Они легко вписываются в интерьер квартиры, привлекательно выглядят, с лёгкостью отдают тепло, тем самым обогревая помещение в короткие сроки. Секции радиатора соединяются муфтово-резьбовым способом, что делает монтаж лёгким и быстрым. За счёт литьевого способа изготовления они герметичны, но из-за свойств самого металла такие радиаторы могут разрушаться под высоким давлением внутри системы. Поэтому их чаще устанавливают в частных домах, где доступна регулировка давления, а для квартиры с центральным отоплением лучше выбрать другой вид.
Биметаллические радиаторы отопления
Внешне отличий с алюминиевыми батареями нет
Это, на сегодняшний день, самые популярные радиаторы. Они производятся в виде двойной конструкции из сплавов высокого качества. Внутренний контур таких батарей сделан из некоррозийного сплава, устойчивого к перепадам давления, а внешняя привлекательность и лёгкость обеспечены алюминиевой поверхностью.
Такой способ изготовления позволил сочетать преимущества двух предыдущих типов радиаторов — алюминиевых и стальных. Среди недостатков стоит отметить высокую стоимость, которая компенсируется долгим сроком эксплуатации. Также этот вид радиаторов — один из самых энергоэффективных. Стоит отметить и красивый нейтральный внешний вид, подходящий к любому интерьеру. Количество секций определяется исходя из параметров помещения и личных пожеланий заказчика — конструкция легко масштабируется в больших пределах. Существуют специальные таблицы определения количества секций в зависимости от площади помещения, составленные профессионалами.
Крепеж для чугунных батарей
Так как это самые тяжелые отопительные приборы, то и держатели для них самые массивные: они должны годами удерживать немалый вес. Это могут быть отдельные или закрепленные на планке изогнутые штыри. В любом случае при изготовлении крепления для чугунных батарей используют более толстый металл. В прайсах он обычно идет с добавкой «усиленный». Могут быть окрашены (стандартный цвет — белый) или нет. Некоторые производители по заказу красят в нужный цвет (оговариваете при заказе радиатора тип крепежа и его окраску).
Крепление для чугунной батареи делают усиленным: из более толстого металла
При покупке нужно будет учесть размеры: крепление для секций разной глубины делается специально, так как необходимо обеспечить расстояние до стены не менее 3-5 см.
Кроме кронштейнов для чугунных радиаторов выпускают еще и крюки. Они продаются в паре с дюбелями. Устанавливаются стандартно: сверлится отверстие, в него вставляется дюбель, а в дюбель вкручивается крюк (на одной его стороне имеется резьба).
Есть такие монтажные планки для чугунных радиаторов, которые делают установку легче
Кроме настенного крепления есть ножки для напольной установки. Они есть с регулируемой высотой или нет. Разные также верхние дуги, фиксирующие секцию на упоре: есть дуга из стальной проволоки, а есть цепь из подвижно соединенных звеньев. В обоих случаях фиксируются батареи к опоре при помощи этих дуг и болтов.
Стойки для напольной установки секционных радиаторов — любую настенную батарею можно установить на пол
Установка кронштейнов и монтаж батареи
Вы рассчитали количество необходимых кронштейнов? Не знаете, как это делается? Расчет прост: минимальное количество кронштейнов – 1 на 1 квадратный метр радиатора. Если у вас вся площадь батареи – 1 квадратный метр, то вам все равно понадобится 2 кронштейна. Количество всегда округляется в сторону увеличения для обеспечения безопасности системы. Объем секций, необходимых для обогрева комнаты, рассчитывается из площади и технических характеристик батареи, которую вы планируете вмонтировать в систему.
С материалами разобрались, теперь установка кронштейнов. Размечаем их местонахождение, еще раз перепроверяем уровнем и рулеткой верность разметки, если все правильно сверлим, вставляем дюбели, вкручиваем крепления. Теперь нужно повесить батарею. Если вы все сделали верно, то сразу заметите, как плотно и равномерно легла на крепления батарея. Нагрузка должна быть равномерно распределена, батарея прочно зафиксирована. Одолели? Здорово!
Подсоединения радиатора к отоплению
Теперь нужно подсоединить радиатор к системе отопления. Не стоит забывать о том, что для достижения необходимой герметичности в местах стыка прокладываются специальные материалы, обеспечивающие оптимальный ее уровень. Если вы не докрутили или перекрутили, то под давлением гарантированно возникнет течь, которая ни к чему хорошему привести не может! Для произведения монтажа вам понадобится пакля с краской, герметик или уплотнитель. Для страховки напомним, что перед началом монтажа нужно либо отключить отрезок системы, на котором будет производиться работа по замене батареи либо слить всю систему, если у вас не предусмотрены перекрывающие вентили.
Еще раз проверяем с уровнем правильность крепления батарей отопления к стене, выкручиваем все заглушки, подключаем байпас с вентилем, сгоны, тщательно обмотав их уплотнительным материалом либо прибегнув к сварке. Не снимая защитную оболочку, проведите опрессовку. Желательно, чтобы на этом этапе с вами был сантехник. Он дополнительно проверит правильность крепления, исправит возможные недочеты, доведет работу до логического завершения. Это то, что касается современных радиаторов – стальных, алюминиевых, биметаллических.
Чугунные радиаторы отличаются от вышеперечисленных, поэтому на их монтаже сделаем акцент. Их устанавливают те, кто хочет достичь максимально долгой теплоотдачи и медленного остывания системы. Для того чтобы установить подобный радиатор, его нужно раскрутить, провести регулирование ниппелей и снова собрать. Разбирают такую батарею вдвоем на верстаке с использованием ключей и ломика, откручивая сразу оба ниппеля – верхний и нижний.
Установка радиатора отопления
Теперь собираете батарею в обратной последовательности, опресовываете. Прежде чем устанавливать у себя чугунные батареи, подумайте, выдержат ли ваши стены большой вес. Если стены, например из дерева, а вы приобрели чугунные секции, то вам дополнительно понадобятся специальные опорные подставки. Не забывайте про байпас при однотрубной системе и обязательную установку крана Маевского. Сварка не обязательна, монтаж производится с помощью сгонов и уплотнительных материалов.
Крепеж для радиаторов: чугунных, секционных, панельных
Порядок установки радиаторов не зависит от их типа: правила остаются такими же, изменяется только крепеж. Если предполагается установка под окно, необходимо соблюдать следующие расстояния: от пола должно быть не менее 80-120 мм, до подоконника не мене 60-100 мм, до стены — 30-50 мм. Необходимо также определиться с количеством и местом расположения крепежа.
Количество кронштейнов (крюков) на одну батарею зависит от ее длины. Если секций немного — до 8-10 штук, то вверху требуется два держателя, и внизу еще как минимум один. Если секций больше 10, устанавливают сверху три опоры, а снизу две. Для каждых следующих пяти-семи секций чугунных радиаторов и десяти трубчатых и алюминиевых, количество крепежа увеличивается: добавляется один держатель сверху и один снизу.
Способы использования разного рода крепежа для секционных радиаторов
Разметка мест установки кронштейнов
Так как радиатор лучше располагать строго посредине оконного проема, на стене находите середину, чертите вертикальную линию. После чего есть два варианта: при нижней разводке рисуете горизонтальную черту, которая будет отмечать верхний край установленного радиатора
При замене радиатора с боковым подключением важно расположение подводящих труб. Потому в этом случае проводим горизонтальную линию, которая идет от верхней (подающей обычно) трубы
Замеряете расстояния между крепежами на батарее, и относительно нанесенных линий откладываете их. Иногда приходится приложить крепеж, и так замерять: зависит и от типа отопительного прибора и от вида используемых кронштейнов или держателей.
Как правильно установить радиатор читайте в статье «Установка батарей своими руками: правила и технология»
Чтобы надежно закрепить радиатор, важно правильно подобрать крепеж. Есть большое количество кронштейнов, предназначенных для радиаторов разных типов
Крепеж для чугунных батарей
Так как это самые тяжелые отопительные приборы, то и держатели для них самые массивные: они должны годами удерживать немалый вес. Это могут быть отдельные или закрепленные на планке изогнутые штыри. В любом случае при изготовлении крепления для чугунных батарей используют более толстый металл. В прайсах он обычно идет с добавкой «усиленный». Могут быть окрашены (стандартный цвет — белый) или нет. Некоторые производители по заказу красят в нужный цвет (оговариваете при заказе радиатора тип крепежа и его окраску).
Крепление для чугунной батареи делают усиленным: из более толстого металла
При покупке нужно будет учесть размеры: крепление для секций разной глубины делается специально, так как необходимо обеспечить расстояние до стены не менее 3-5 см.
Кроме кронштейнов для чугунных радиаторов выпускают еще и крюки. Они продаются в паре с дюбелями. Устанавливаются стандартно: сверлится отверстие, в него вставляется дюбель, а в дюбель вкручивается крюк (на одной его стороне имеется резьба).
Есть такие монтажные планки для чугунных радиаторов, которые делают установку легче
Настенные крепежные системы
Главным условием крепления на стену является соответствие материала крепежной системы материалу радиатора. Поскольку чугунные модели имеют большой вес, то и крепежи должны быть достаточно прочными и массивными. Материалом для них обычно служит сталь. Стальные, а тем более алюминиевые радиаторы значительно легче, поэтому и крепежи можно взять менее массивные, из более легких сплавов.
Установка на кирпичные или бетонные стены
Сверлом или шлямбуром делается отверстие, диаметр которого больше диаметра кронштейна для радиатора, в него добавляют немного цементного раствора или гипсовой шпаклевки. После застывания раствора вставляется пластиковый дюбель из комплекта, а затем вкручивается крепеж. Глубина крепления в стене должна быть не менее 12 см.
Расчет количества крепежей и мест их монтажа
Расстояние от батареи до стены зависит как от типа самой батареи, так и от того, проложены трубы внутри стены или поверх нее. Настенные крепления ставятся в 2 ряда, чтобы поддерживать радиатор за обе трубы – верхнюю и нижнюю. Количество их рассчитывается так: минимум один кронштейн на 1 кв. м поверхности прибора отопления.
Поэтому размечать их необходимо с помощью строительного уровня. Если батарей в помещении несколько, то по отверстиям для первой лучше сделать шаблон из фанеры, это ускорит процесс установки всех последующих.
