Крепление дымохода к стене: описание сэндвич трубы и правила крепления

Устройство прохода сэндвич-дымохода через карниз и крышу

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным

И вот на этом этапе важно не допустить опасную ошибку

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же

загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
Шаг 4. Установите снятый лист профнастила и закрепите его.
Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

Как устроена сэндвич-труба для дымохода

Дымоходы являются обязательными элементами для установки на печи всех типов и камины. Для чего нужны сэндвич-трубы? Они предназначаются для отвода дыма и прочих вредных для здоровья живых существ продуктов, образующихся в процессе сгорания, в атмосферу.

Конструкция, имеющая, как правило, круглое сечение, составлена следующими компонентами:

внутренним металлическим контуром, устойчивым к воздействию высокой температуры. Он также обеспечивает прочим элементам конструкции защиту от попадания конденсата. Диаметр внутреннего контура, подсоединяемого к печи (камину) обычно составляет 200-280 мм, для отопительного котла мощностью менее 40 кВт подбирают изделие с внутренним сечением в 130-200 мм;
высокопрочным внешним металлическим слоем, предохраняющим конструкцию от разрушительных воздействий извне;
изолирующим слоем утеплителя, прокладываемого между слоями для предотвращения перегрева наружной поверхности.

Если сэндвич-трубу предполагается устанавливать на печь, то комплектация оснащается дополнительными компонентами:

коленами. Предусмотрены с углами направления в 45º и 90º;
конусом. Им обеспечивается свободное обтекание атмосферных осадков;
тройником с углами 45º и 87º;
ревизией. Будучи установленной на подставку (настенную или напольную) в основание дымохода, обеспечивает возможность поддержания его работоспособности и контроля;
искрогасителем;
дефлектором;
грибком;
разгрузочной платформой;
кронштейнами;
хомутами.

Основа дымоходного модуля типа «сендвич» — две стальные трубы, вставленные одна в другую

Из чего состоит дымоход-сэндвич

Дымоход из сэндвич-трубы — это трехслойное устройство из тонколистного металла, где внутренний и наружный слой изготовлены из нержавеющей стали, а между ними расположена прослойка — это термоизоляция из базальтовой ваты:

Внутренний слой выполняет задачу дымоотведения, обеспечивает герметичность и целостность конструкции. Изготавливается из жаропрочной стали и способна выдерживать термические нагрузки до 900°С.
Прослойка служит для обеспечения теплоизоляции, не позволяя образовываться в трубе конденсату.
Наружный слой — защитная оболочка от воздействия неблагоприятных внешних факторов: дождя, снега, ветра. Нержавеющая сталь, которая используется в качестве материала, из которого выполнен верхний слой обладает высокими показателями сопротивления их агрессивному влиянию.

Сэндвич-дымоход — это наиболее популярное устройство для дымоотведения, которое обладает рядом достоинств:

отсутствие конденсата;
небольшое, в сравнении с другими видами дымоходных труб, скопление сажи;
снижение пожароопасности;
долговечность;
привлекательный внешний вид;
простота монтажа.

Что касается установки такого дымохода, то легкость процесса обеспечивается, кроме оптимального веса, наличием дополнительных элементов, которые в комплекте позволяют смонтировать систему дымоотведения без дополнительных усилий и даже самостоятельно. Любой домашний мастер в состоянии собрать дымоход без помощи специалистов.

Сэндвич-дымоход включает несколько составляющих: труб горизонтальных и вертикальных, колен, старт-сэндвича, переходников и кронштейнов. Все элементы дымохода монтируются посредством хомутов — специальных металлических колец, которые обеспечивают прочное крепление стыков и фиксируют дымоход в нужном положении, чтобы в процессе эксплуатации конструкция не подвергалась разгерметизации.

Рекомендуем ознакомиться: Как сделать колпак на трубу дымохода своими руками?

Настенный кронштейн для сэндвич-дымохода

Устройство, позволяющее закрепить трубу в вертикальном плоскости к стене здания. Это не силовой элемент, основная его задача — удержание трубы в вертикальном положении.

Кронштейны изготавливают из нержавеющей стали. Устройство с одной стороны закрепляется к стене здания, с другой стороны с помощью хомута крепится к трубе, фиксируя ее параллельно плоскости стены на расстоянии.

Важные моменты при установке дымохода своими руками

Внутреннюю конструкцию дымохода используют для строительства систем отопления на базе котлов обогрева либо каминов. Данные системы, как правило, устанавливают внутри стен. После завершения установки дымоходы закрывают в толще стены и декорируют. Преимущества данной системы в том, что она не подвержена образованию конденсата и отлично защищена от попадания атмосферной влаги.

Проходящие через дымоход продукты горения имеют высокую температуру. И участок стены, проходящий рядом с дымоходом, очень сильно нагревается и может даже загореться. Поэтому внутренние дымоходы не стоит устанавливать в стенах из легковоспламеняющихся строительных материалов. Данные системы также не рекомендованы для мощных котлов.

Внешний дымоход устанавливают на промышленных предприятиях с большими отопительными системами. Их принято устанавливать на площади отапливаемого помещения свыше 600 кв.метров. Такой дымоход также монтируют, если установка внутреннего дымохода сопряжена с рядом трудностей. Например, в помещении с бетонными перекрытиями и стенами легче будет пробить плиту, чем выдалбливать канал в стене.

Установка дымоходов из нержавеющей стали и чугуна

Простой и дешевый способ устройства дымохода – это установка металлической трубы.

Монтаж можно разделить на несколько этапов:

Подготовка канала под дымовую трубу;
Установка дымохода;
Монтаж изоляции вокруг трубы.

Канал под металлическую трубу необходимо выполнять в несколько раз больше ее диаметра. Чтобы осталось место для изоляционного материала.

Установка дымохода

Перед установкой дымохода нужно подогнать все трубы по длине. Получившуюся конструкцию необходимо разместить в заранее подготовленном канале. Далее подключить к системе конденсатор и печку. Финишем считается установка оголовка.

Для жесткой фиксации трубы, ее крепят к стене через каждые полтора метра.

При установке стальных либо чугунных труб нужно предусмотреть хорошую теплоизоляцию трубы дымохода. Это позволит избежать возгорания прилегающих перекрытий из-за прохудившейся дымоходной трубы. Для качественной изоляции металлической трубы применяют огнеупорную глину. При помощи глины производят и декорирование мест стыков трубы и дымохода.

При использовании металлической трубы, нужно крепить ее к перекрытию через каждые полметра. Помимо этого, посадочные отверстия необходимо делать шире, около двух диаметров трубы.

Установка труб дымохода из чугуна оправдана, так как такие трубы прослужат гораздо дольше. Но их установка связана с определенными затруднениями. Например, резать чугунную трубу можно только при помощи болгарки.

Установка сэндвич-дымоходов своими руками

Комбинированные дымоходы, выполненные из нескольких материалов, отлично заменяют обычные металлические трубы. Многослойные конструкции позволяют надежно изолировать перекрытия от перегрева продуктами горения печи. При монтаже данного дымохода не нужна дополнительная изоляция, в результате чего посадочные отверстия выполняют равными диаметру трубы.

При установке металлических труб они монтируются как матрешки, а для фиксации колен трубы не потребуется дополнительных крепежей. Колена трубы в данных дымоходах соединяют между собой с помощью строительного клея.

Трубы дымохода очень чувствительны к конденсату, поэтому их не используют при установке наружных дымоходов. При правильной установке сэндвич-дымохода труба прослужит до 60 лет.

Самостоятельная установка наружного дымохода

Оптимальным материалом трубы наружного дымохода будет нержавеющая сталь. У нее незначительный вес и она хорошо поддается обработке простыми инструментами.

Для монтажа наружного дымохода из нержавеющей трубы необходимо следующее:

Пробить в трубе, прилегающей к котлу, отверстие. Располагаться оно должно в полуметре от верхней части отопительной системы;
Разместить на наружной стене элементы крепежа на расстоянии метра друг от друга;
Подсоединить входную часть дымохода к котлу;
Вывести изогнутое колено трубы из комнаты;
Установить конденсатор;
Зафиксировать трубу на стене;
Установить оголовок дымохода и его защиту.

На этом установка наружного дымохода завершена. Надеемся, что наша статья поможет вам разобраться с установкой и выбором дымоходной трубы.

https://youtube.com/watch?v=L4j8Bi2Ns68

Преимущества и недостатки дымохода из сэндвич трубы

Применение металлических труб для удаления продуктов сгорания топлива практикуется с давних времен. Это обуславливается тем, что их форма оптимальна для истечения горячих газов, на гладкой внутренней поверхности меньше образуется наростов сажи. Помимо этого, по сравнению с кирпичной кладкой, значительно упрощаются монтажные работы.

Дымоходы, изготовленные из металлических труб, подвергаются воздействию агрессивных раскаленных газов. Это приводит к развитию коррозионных процессов и, в конечном итоге, к прогоранию вытяжной системы. Применение для ее изготовления стойких к коррозии металлических сплавов решает проблему лишь частично, при этом остаются следующие негативные факторы:

Снижение тяги в дымоходе из-за высокой теплопроводности металла. Это обуславливается быстрым охлаждением горячих газов во внешних участках конструкции, контактирующей с окружающей средой.
Конденсация паров влаги на внутренних поверхностях труб вследствие разницы температур. Это приводит к снижению их проходимости и способствует образованию сажевого налета.
Раскаленный металлический дымоход представляет пожарную опасность. Могут возгореться элементы строительной конструкции, прикосновение к поверхности которых заканчивается для человека ожогом.

Конструкция сэндвич дымоходов, представляющая собой разделенные теплоизолирующей прокладкой коаксиально расположенные трубы, позволяет избавиться от подобных неприятных явлений. Внутренняя труба изготавливается из сплава металла, стойкого к коррозии, внешняя — зачастую делается тоже. Термоизоляционная прокладка выполняется чаще всего из плотной минеральной ваты. Сэндвичные трубы для монтажа дымохода позволяют предохранить канал удаления дыма от температурных колебаний внешней среды. Дымоходные трубы сэндвич обладают следующими преимуществами:

минимальным образованием конденсата;
хорошей тягой;
пожарной безопасностью;
возможностью монтажа снаружи здания;
длительным сроком службы.

К недостаткам элементов сэндвич дымоходов относится возможная разгерметизация конструкции в процессе длительной эксплуатации. При резких температурных колебаниях внешней среды может нарушиться механическая целостность изделия. К тому же они имеют достаточно высокую стоимость. Разумеется, сэндвич труба, установленная своими руками, снижает материальные издержки.

Понятие

Монтаж шибера сэндвич трубы на печь Труба в виде сэндвича представляет собой объединение двух металлических труб неодинакового диаметра, одна из которых располагается внутри другой. Образовавшийся зазор между ними уплотняется под большим давлением специальным огнеупорным теплоизоляционным материалом базальтовым волокном класса НГ. С целью упрощения монтажа применяются различные вспомогательные детали:

хомуты,
отводы,
прямые элементы,
тройники.

Рекомендуем: Как выбрать и установить трубу дымохода для бани своими руками

Дымоход с помощью дополнительных изделий собирается легко и интересно как трансформер. Для достижения максимальной плотности соединений всех деталей дымовой трубы необходимо, чтобы их концы имели различный диаметр. Край изделия с меньшим диаметром нужно вставить в деталь с большим размером. Принцип такой сборки аналогичен процессу установки труб системы канализации раструбным способом. С целью прочного соединения деталей дымохода применяют хомуты.

Варианты расположения сэндвич- дымоходов

Основные приемы сборки

Вначале необходимо присоединить двухслойную трубу дымохода к патрубку печи в бане с помощью стартового конуса. Для этого край конуса с меньшим диаметром натягиваем на патрубок печи, а край с большим размером подключаем к прямой линии дымохода.

Дымовая труба печи для бани имеет несложную конструкцию с наименьшим количеством вспомогательных элементов поворотов, отводов для труб и т. д. Это зачастую просто труба, идущая от печи через деревянный потолок, чердак, крышу или стену на улицу.

Устройство обычного дымохода через потолок для банных печей может состоять из таких элементов: • тип сэндвич служит для удаления дымового газа с печи, дополнительной теплозащитой и предотвращения выпадения конденсата на трубе дымохода; • стартовый адаптер служит для перехода с одностенной трубы в сэндвич; • шибер служит для регулировки тяги в трубе дымохода; • конвектор дымохода служит для дополнительного отбора тепла от дымохода для обогрева помещения; • проходной узел для потолка служит для прохода через потолочные перекрытия; • мастер-флеш служит для герметизации прохода дымохода через потолок и чердак; • оголовок (насадка) завершающий элемент дымохода для предотвращения попадания в систему осадков окружающей среды.

Для обеспечения максимальной защиты стен из легковоспламеняющихся материалов вблизи банной печи применяется панель из минерита с нержавеющим экраном. (см Нержавеющая труба для дымохода )

Виды

В зависимости от конструкции различают следующие виды кронштейнов для дымоходов:

Стартовые

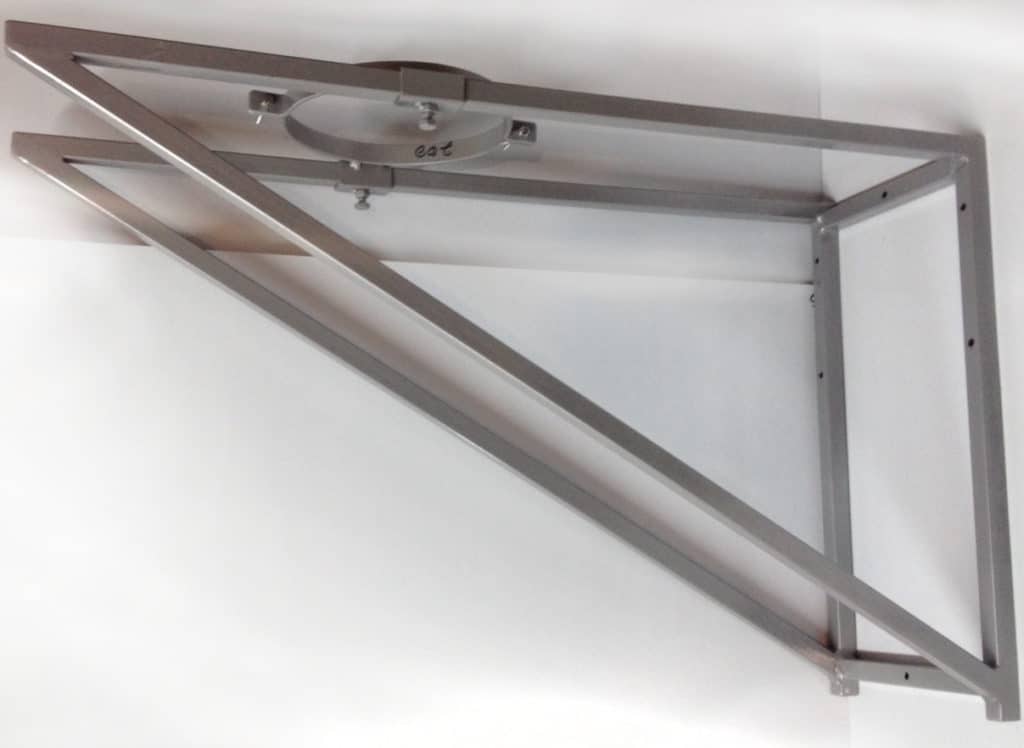

Это самый прочный и мощный вид – на него опирается весь дымоход. Обычно его выполняют из двух консольных треугольников из прочного металлического профиля толщиной стенок 1-3 мм. Со стороны стены и со стороны улицы они соединены перемычками, придающими дополнительную жесткость конструкции. Сверху крепится опорная площадка с вырезом под ревизию с краном для слива конденсата. Иногда вместо площадки используют еще одну перемычку, и нижняя кромка трубы опирается на квадратный контур.

Опорный кронштейн для дымохода

Стеновые (настенные)

это более легкие конструкции, они не несут весовой нагрузки, их функция ограничивается тем, чтобы зафиксировать вертикальное положение трубы. Представляют собой разъемное кольцо и легкую консольную конструкцию, соединяющую хомут и панель стенового крепления.

Изготавливаются посредством штамповки и сварки из нержавеющей стали, оцинкованного или окрашенного черного металла.

При небольшом расстоянии от стены (до 100 мм) для соединения кольца с креплением может использоваться металлическая пластина, расположенная перпендикулярно стене. Она часть разъемного кольца приваривается к полукруглому вырезу в этой пластине, а другой конец пластины загибается и крепится к стене.

При большом расстоянии кольцо крепится к пластине двумя консолями из металлопрофиля.

Стеновой кронштейн для дымохода

Телескопические

В таких конструкциях можно изменить расстояние от кольца до стены- одна трубка квадратного профиля может перемещаться внутри другой. Такие кронштейны очень удобны для монтажа дымохода на стену из цельных бревен и на другие неровные поверхности. После точкой подгонки вылета трубки фиксируются болтом с гайкой. Телескопическое крепление для трубы менее надежно, чем цельносварное, поэтому их приходится делать из профиля большего сечения.

Телескопическое крепление для трубы

На шпильках

Облегченное бюджетной крепление. Для него используется стандартный хомут для трубопроводов, приваренный к резьбовой шпильке. Шпилька заворачивается в деревянную стену или в дюбель. Из-за единственной точки крепления к стене снижена жесткость и способность противостоять ветровым нагрузкам.

Кронштейн на шпильках

Консольные

В этом варианте крепления не используются обжимные кольца или хомуты, дымоход крепится к паре консольных направляющих. При таком способе фиксации снижена способность противостоять боковым ветровым нагрузкам. Рекомендуются для бюджетного стартового крепления внутридомовых дымоходов. крепления.

Консольный кронштейн для дымохода

Особенности монтажа

Схема сэндвич дымохода и комплектация проходного узла

Дымоход из сэндвич панелей должен не только обладать соответствующими характеристиками, но и быть установленным по всем «канонам» технической документации и правил

Некоторые из особенностей мы приведем ниже, на них нужно обращать внимание в первую очередь. Итак:

К патрубку запрещается подключать напрямую сэндвич. В противном случае произойдет, так называемое «спекание» утеплителя и превращение его в камень с последующей потерей свойств.
Учитывайте особенность размещения в деревянных домах. Даже с учетом двойного покрытия, внешние стенки имеют особенность нагреваться, поэтому слой теплоизоляции от огнестойких материалов не менее 250 мм., а, от пожароопасных не менее 450 мм.
Сборка должна производится по схеме, чтобы верхняя часть канала вставлялась в нижнюю. Таким образом, вы уберегаете конструкцию от попадания внутрь неё влаги и прочих химических реагентов, образованных во время сгорания и образования конденсата. Что касается соединения «лежачих» участков, то используется схема стыковки сэндвич трубы для дымохода «по дыму». То есть, первая входит во вторую.

Установка дымохода своими руками: как сделать правильно?

Металлические дымоходы бывают двух видов: более современные сэндвич-трубы и стандартные одностенные.

Сэндвич-трубы состоят из трех слоев:

внутренней трубы, по которой и отводится дым;
слоя негорючего утеплителя, как правило, базальтовой ваты;
внешней обшивки, которая защищает утеплитель от намокания.

Такая конструкция сильно снижает количество конденсата, поскольку у отходящих газов нет контакта с холодным внешним контуром трубы. Кроме того, из-за теплоизоляции риск ожога при случайном прикосновении к дымоходу небольшой. Из-за нее же минимальное допустимое расстояние между внутренней стенкой печной трубы и горючими материалами обшивки или ограждающих конструкций намного меньше, чем у одностенных дымоходов.

Одностенные дымоходы — это простые трубы из тонкой стали. Их единственное весомое преимущество перед сэндвич-трубами — цена. Именно благодаря низкой стоимости такие дымоходы до сих пор удерживают лидирующее положение. Поэтому в нашей инструкции по установке дымохода своими руками мы расскажем о монтаже сразу двух видов труб.

Правильный монтаж дымохода всегда начинается от печи, котла или другого отопительного прибора. При этом работать с трубами нужно обязательно в плотных перчатках из хлопчатобумажной ткани. Без них можно порезать руки тонкими стенками трубы.

Перед тем как поставить дымоходную трубу, нужно начертить ее схему, чтобы правильно подсчитать необходимое количество элементов и их виды

Это особенно важно, если канал дымохода должен идти по сложной траектории или будет проходить не через кровлю, а через стену

Первым устанавливают адаптер на дымовой выход прибора отопления. Это может быть фирменный переходной элемент или же просто одинарная труба дымохода с закрепленным на ней переходником. Так как монтируется первый элемент дымохода в непосредственной близости к топке, начинать с сэндвич-трубы категорически нельзя. Это может привести к оплавлению даже жаростойкого утеплителя, что как минимум ухудшит тягу. Худший же итог такого монтажа — пожар.

Все стыки между каждым элементом дымохода тщательно промазывают жаростойким герметиком. Желательно, чтобы его рабочая температура была равна или превышала 1000 °C. Это убережет трубу от подсоса воздуха, поскольку невидимые глазу щели почти всегда есть, даже если сегменты плотно подогнаны друг к другу.

Вторым ставят шибер, с помощью которого можно перекрыть дымоход при необходимости. За шибером устанавливают стартовую сэндвич-трубу, которая отличается от обычных сегментов закрытой нижней частью.

Дальше нужно правильно собрать дымоход: «по конденсату», плотно вставляя секции друг в друга, при необходимости — с использованием зажимов. Через каждые два метра трубы с помощью хомутов крепят к стене или другим ограждающим конструкциям.

Для прохода через стены и перекрытия на пути дымохода монтируют проходные узлы. Это разделка с внешним контуром из стали и термозащитного кожуха, который делают из асбеста или минерита. Внутри кожуха укладывают базальтовую вату, которую от трубы отделяют базальтовым картоном.

При проходе трубы через крышу важно проследить, чтобы между ней и стропилами, а также другими горючими элементами было не менее 250 мм в любой точке окружности. Для защиты утеплителя от пара используют либо специальные фольгированные материалы, либо просто стальной фартук с обязательной герметизацией контура

Хотя принципы монтажа сэндвич-труб и одностенного дымохода похожи, есть несколько существенных отличий:

Многие производители рекомендуют при проходе трубы через стены, перекрытия и кровлю оставлять не менее 600 мм до горючих материалов. Это даже больше, чем по нормативам.
Трубы, проходящие внутри жилых и общих помещений, нуждаются как минимум в утеплении, а лучше — в облицовке. Иначе случайное прикосновение к дымоходу во время работы отопительного прибора неизбежно приведет к серьезному ожогу — стенки печной трубы могут нагреваться до 400 °C и более.
Часть дымохода, которая находится за пределами отапливаемых помещений, также нужно утеплять, поскольку резкое охлаждение отходящих газов в трубе приводит к усиленному образованию конденсата. Особенно это критично для кровли, так как большое количество конденсата может привести к разгерметизации места прохода трубы через кровельное покрытие.

Ну и еще один нюанс: одностенные дымоходы быстрее покрываются сажей изнутри. Поэтому на сложных участках лучше установить сегменты-ревизии, с помощью которых вы сможете оценить состояние дымоходной трубы и, при необходимости, почистить ее.
