Понятие КПД котлов и систем отопления: обзор и способы увеличения

Расчет эффективности котла на твердом топливе

Любой отопительный котел был бы идеальным, если бы его эффективность составляла 100%, однако, как уже говорилось ранее, такое невозможно из-за различного рода теплопотерь, зависящих как от сжигаемого топлива, так и от окружающих условий. Приведем пример расчета КПД отопительного устройства, работающего на твердом топливе:

Схема подключения котлов на твердом топливе.

• потери, связанные с физическим удалением шлаков q6= (Ашл*Зл*Ар)/Qri, где Ашл – доля шлака, которое определяется по балансу уноса золы из топки относительно объема топлива . При условии, что доля уноса золы при правильно организованном процессе горения составляет обычно 5-20%, то доля шлака составляет от 80 до 95%;
• Зл – энтальпия золы при температуре 600°С. Зл равняется 133,8 ккал/кг при нормальном тепловом расчете;
• Ар – зольность, рассчитанная на рабочую массу. В зависимости от вида топлива Ар колеблется от 5 до 45%;
• Qri – минимальное количество теплоты, выделяемое при сгорании. Данный параметр зависит от вида топлива и изменяется в пределах от 2500 до 5400 ккал/кг.

Исходя из вышеприведенных параметров, q6 колеблется в пределах от 0,1 до 2,3%.

Потери q5 зависят от номинальной производительности котла и вырабатываемой мощности. Для современных отопительных котлов малой мощности, которые применяются для обогрева частных домов, потери тепла от наружного охлаждения составляют 2,5-3,5%.

Потери от механического недожога (q4) в большей степени зависят от устройства самого котла и применяемого топлива. Теплопотери при этом составляют от 3 до 11%. Потери от химического недожога (q3) зависят от полноты смешивания горючего с поступающим воздухом. В обычных условиях такие потери равняются 0,5-1%.

Основной вид теплопотерь (q2), связанный с температурой уходящий газов, зависит от используемого топлива, температуры уходящих продуктов горения, организации процесса сгорания и особенностей конструкции оборудования. Для достижения нормы теплового расчета в 150°С минимальная рекомендованная температура уходящих газов при сжигании угля должна равняться 280°С. Потери тепла при этом составляют 9-22%.

Параметры оптимальной нагрузки обеспечивают высокую производительность отопительной системы.

Суммируя все потери, получаем максимальный коэффициент, который может быть получен в современном отопительном котле, равный 100-(9+0,5+3+2,5+0,1)=84,9%. Достижение подобного показателя может быть только при грамотном монтаже теплового оборудования, наладке высшей эффективности в зависимости от окружающих условий и подборе оптимального топлива. Эффективность отопительной системы зависит от оптимальной нагрузки, которая рекомендована производителем. Работа устройства должна быть организована так, чтобы большую часть времени он работал в экономичном режиме нагрузки.

Основные правила эксплуатации котлов для достижения максимального КПД:

• контроль стабильности горения и максимальной полноты сгорания;
• контроль состояния поверхности нагрева и очистка котла;
• расчет оптимальной тяги и давления поступающего воздуха;
• расчет доли золы.

Правильный расчет тяги, соответствующий балансу давления поступающего воздуха и скорости исходящих газов, положительным образом сказывается на полноте сгорания. Однако чрезмерное повышение давления поступающего воздуха влияет на увеличение потерь тепла с уходящими газами. Если же, наоборот, ограничить поступающий воздух, то это приведет к недостатку кислорода, а значит и к снижению процесса горения и увеличению золообразования.

Соблюдение данных рекомендаций позволит эксплуатировать отопительный котел в оптимальном режиме с максимальным КПД, что снизит затраты на отопление. Тепла вашему дому!

Другиме составляющие эффективной системы отопления

Если перед вами стоит задача быстрого нагрева воздуха в комнатах дома, то говорить надо об эффективности системы отопления. А это уже речь не об отопительном приборе, а о приборе, который энергию теплоносителя расходует на нагрев воздуха, – радиаторы, системы теплых полов и т.п. Чем быстрее радиатор произведет теплообмен между водой и воздухом, тем эффективнее вся система в целом.

Наличие эффективной системы отопления помимо «радостей» влечет также и «хлопоты». Ведь необходимо следить за тем, чтобы радиатор, преобразующий тепло воды в теплый воздух, сам не остыл и чтобы вода на выходе из радиатора была не слишком холодной, иначе котел будет работать на износ, а это недопустимо. В этих «хлопотах» огромную помощь оказывает циркуляционный насос, поддерживающий такую скорость циркуляции воды, которая позволит и радиаторы держать в нужном температурном режиме, и воду возвращать в котел непереохлажденной.

Здесь сразу отсеивается целый ряд систем отопления, основанных на естественной циркуляции теплоносителя. Эти системы – неэффективны. Неэффективны в первую очередь по причине своей инертности: здесь скорость циркуляции напрямую зависит от температуры воды. Сначала мы ждем пока произойдет нагрев воды в котле, по мере нагревания она потихоньку начинает пе-ремещаться вверх по стояку, а оттуда – по радиаторам. Но достигнув их, процесс снова затормаживается: горячая вода в радиаторе находится наверху, она не попадет вниз, пока не остынет. Какая же тут эффективность?

Итак, разобрались – включив циркуляционный насос, мы устранили все естественные пробки, связанные с разницей температур. В нашей системе циркулирует теперь любая вода – холодная, горячая, очень холодная и очень горячая, вне зависимости от того, успела она остыть или нагреться – вода уходит в систему и возвращается обратно в котел с одной и той же скоростью.

Как увеличить теплообмен батарей отопления? Памятка

Для повышения теплоотдачи радиаторов необходимо выполнить пять основных условий. Рассмотрим их:

1. Нельзя допустить, чтобы на отопительном приборе собиралась пыль, так как микрочастицы значительно снижают теплоотдачу, также необходимо содержать в чистоте и внутреннюю часть этого устройства;
2. Окрашивать обогревательные приборы лучше в темный цвет, так как именно такие оттенки способствуют не только поглощению, но и излучению света. Для этого лучше применить белила изготовленные на основе цинка и тогда коэффициент полезного действия отопительной системы и в частности батареи возрастет почти на 15%;
3. Самым простым ответом, на вопрос: — как повысить теплоотдачу батарей? — является совет: — на стену за радиатором необходимо повесить отражающий экран, для этого пригодна обыкновенная фольга, которая перенаправит тепло выходящее наружу во внутрь помещения. Возьмите данный материал или металлический лист и закрепите его на стене (за отопительным прибором) и сразу почувствуется, что воздух прогрелся;
4. Для того чтобы теплоотдача отопительного батареи повысилась необходимо увеличить площадь поверхности радиатора, для этого применяют кожухи, которые могут быть из алюминия. В том случае, если батарея плохо обогревает помещение, тогда используют именно такие кожухи, так как данный металл быстро греется и отдает тепло.
5. Если батареи часто отключают нужно приобрести железный элемент, который греется дольше и теплоотдачу передает более длительное время;
6. Когда теплый воздух от батареи циркулирует в ненужном направлении, то на радиатор направляют поток воздуха от работающих вентиляторов, которые перенаправят горячий воздух в нужное русло;
7. Если дома имеется несколько компьютерных кулеров, которые не применяют, тогда их располагают в нижней части радиатора, и они будут помогать теплому воздуху, быстрее циркулировать от пола к потолку.

Рассмотренные случаи дают ответ на вопрос: — как увеличить теплоотдачу батарей? но кроме этого необходимо учесть и другие факторы, такие как — мощность отопительного прибора, его качество, способ подсоединения и соблюдения некоторых правил во время установки.

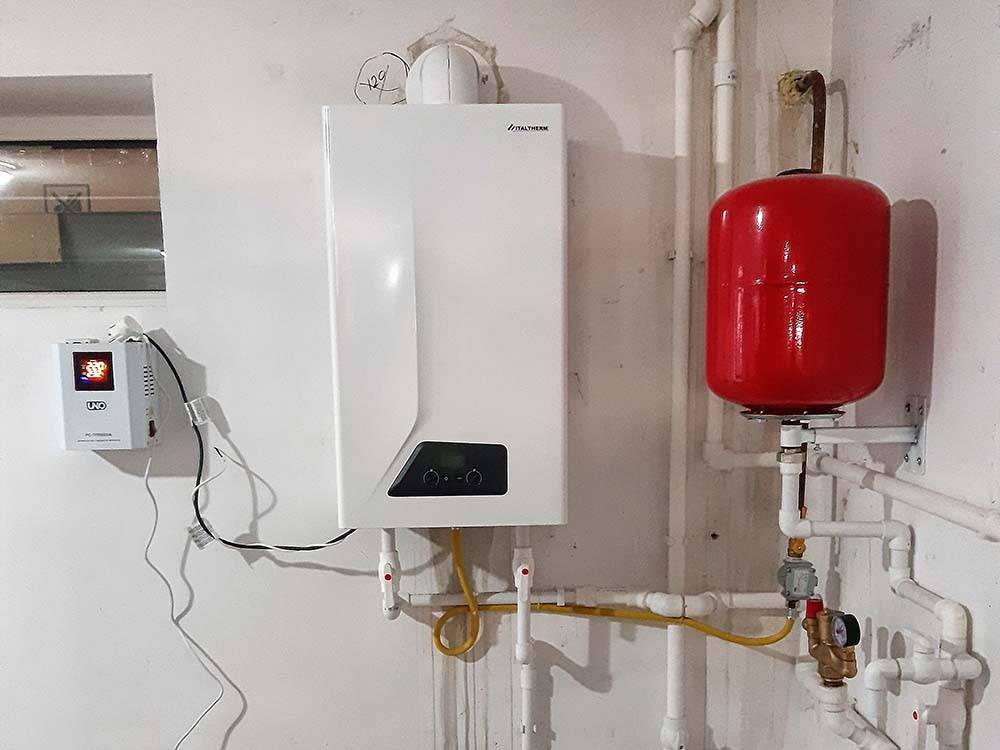

КПД настенных газовых котлов

Настенные модели газовых котлов являются компактными и экономичными обогревательными приборами. Такие котлы отлично служат для обогрева домов, небольших дач и загородных объектов. КПД такого оборудования обычно составляет от 85% до 100% по заверениям завода изготовителя. Но, как мы уже знаем, на данный показатель влияют фактические потери тепловой энергии.

Настенные модели, как правило, имеют небольшие габариты и вес, что и позволяем монтировать их на стену. Они оснащены коаксиальным дымоходом и имеют в своей конструкции встроенный гидронасос. Благодаря насосу производится принудительное движение теплоносителя внутри системы отопления, что в значительной степени позволяет повысить полезное действие котла.

Как учесть высоту потолков при подсчетах?

Приведённая ниже формула пригодна в случае, когда потолки в доме стандартной высоты. Т.е. не превышают 2,6 – 3 метра. Если же потолки выше, расчёт по площади не подойдёт.

Нужно использовать объём.

Зная объём помещения, можно высчитать прогнозируемые теплопотери (ПТ) по формуле:

ПТ = V (объём) х Pt (разность t) х k : 860.

Pt– разница средних температур на улице и в помещении. Пример: зимой в среднем держится -30 С, а в доме хочется, чтобы было 22 С. Pt = 52. Чем выше будет этот показатель, тем больше строение будет терять тепло.

k – это коэффициент рассеивания. Он зависит от стройматериалов, из которых выполнено строение:

• Дерево или гофрированное железо, без теплоизоляции = 3–4.
• Одинарная кирпичная кладка, обычные окна и крыша, средняя теплоизоляция = 2 – 2,9.
• Двойная кирпичная кладка, неплохая теплоизоляция, немного окон = 1 – 1,9.
• Отличная теплоизоляция, пластиковые окна, хорошо утеплены пол и потолок = 0,6 – 0,9.

Теперь, когда известны все основные данные, можно высчитать мощность котла по формуле:

M = ПТ х kз.

Kз в данных расчётах – это коэффициент запаса. Он равен 1,15 – 1,2 (то есть 15 – 20 %)

Пример. Кирпичный дом с неплохой теплоизоляцией, площадью 60 м2. И высотой потолков 3м.

1. Вычисляем объём. 60м2 х 3 = 180м3. Pt = 52, k = 1,5.
2. Подставляем данные в формулу: ПТ = 180 х 52 х 1,5 : 860. Пт = 16,32.
3. Умножаем этот показатель на коэффициент запаса: 16,32 х 1,2 = 19,58.
4. Округляем и получаем котёл мощностью 20 кВт.

Теплопотери при удалении горючих газов

При сгорании природного газа выделяются углерод, углекислый газ и водяной пар. В котлах с обычным теплообменником весь этот коктейль выводится наружу практически сразу после образования. Но современные производители предлагают конденсационные котлы, которые позволяют использовать тепло продуктов сгорания по максимуму. Внутри такого теплообменника водяной пар конденсируется и отдает энергию. Остывшую влагу необходимо периодически сливать и утилизировать специальным образом, поскольку она содержит кислоту.

Обычно заявленный показатель КПД конденсационных котлов превышает 100%, что кажется невероятным с точки зрения физики. Чтобы разобраться с этим вопросом, необходимо разграничивать два понятия:

НУТС (низшая удельная теплота сгорания) – энергия, получаемая из топлива, когда все продукты сгорания выводятся во внешнюю среду;

ВУТС (высшая удельная теплота сгорания) – количество энергии, которая учитывает потенциал водяного пара.

В нормативной документации все расчеты проходят с использованием НУТС. Если же учитывать используемую энергию водяного пара, но расчеты вести на основе низшей удельной теплоты сгорания, получаем цифры, которые превышают 100%. В целом разница между НУТС и ВУТС составляет примерно 11% – это и есть предельная разница в КПД котлов с разными теплообменниками.

Способы – как повысить КПД газового котла

Приобретая газовый котел для своего собственного дома, мы обращаем внимание на два основных показателя: цена оборудования и его мощность. Почему-то многие из нас не смотрят на очень важную позицию – коэффициент полезного действия (КПД)

А ведь именно этот коэффициент говорит о том, как экономно будет работать купленный вами котел. Производитель в паспорте ставит максимальный показатель, который определяется правильной и грамотной эксплуатацией прибора. Но в жизни такое случается редко, отсюда не только теплопотери, но и потери денежных средств из вашего кошелька.

Поэтому вопрос, как повысить КПД газового котла, в настоящее время волнует многих потребителей.

Начнем отвечать на поставленный вопрос с того, что отметим – коэффициент полезного действия газового котла зависит от многих показателей.

• Количество тепловой энергии, которая передается от сжигаемого топлива теплоносителю. Это основа КПД.
• Далее идут теплопотери. Чем их меньше, тем лучше. Основная масса теплопотерь происходит из-за неправильного сжигания топлива, в данном случае природного газа. Здесь два вида недожога: химический и механический.
• И последний вид теплопотерь, который зависит от неравномерного распределения выделяемой тепловой энергии.

Получается так, снизив теплопотери, можно поднять коэффициент полезного действия до заявленного производителем. В случае с газовым отопительным оборудованием нас будут интересовать всего лишь два вида тепловых потерь – это химический и механический вариант.

Грамотное обслуживание оборудования

Виды теплопотерь

Начнем с механического. По сути, получается вот какая схема. В процессе сжигания газа в топку должен подаваться кислород. Для этого в конструкции самого газового котла установлена небольшая камера с дверцей. Ее называют поддувало. Приоткрывая или прикрывая дверцу-заслонку, мы впускаем в камеру сгорания свежий воздух, обогащенный кислородом.

Если открыть заслонку больше необходимого параметра, то газ полностью сгорать не будет. Внутри топки образуется сквозняк, вытягивающий с продуктами сгорания топлива и часть несгоревшего газа. Соответственно будет меньше выделяться тепловой энергии. Это минус, это падение КПД газового котла.

Химические теплопотери – это, наоборот, большой недостаток кислорода в камере сгорания. То есть заслонка прикрыта слишком сильно. Без кислорода газ полностью сгорать не будет и опять, вместе с продуктами сгорания, будет вылетать в дымоходную трубу. При этом падение коэффициента полезного действия будет самым большим до 7%.

Правильная настройка газового котла

Как увеличить КПД

Создать правильные условия эксплуатации газового котла и тем самым повысить коэффициент полезного действия можно реально, не вызывая специалиста, то есть своими руками. Что для этого нужно сделать?

1. Отрегулировать заслонку поддувала. Это можно сделать экспериментальным путем, найдя, при какой позиции температура теплоносителя будет выше всего. Контроль проводите по термометру, установленному в корпусе котла.
2. Обязательно следить, чтобы трубы системы отопления не зарастали изнутри, чтобы на них не образовывалась накипь и грязевые отложения. С пластиковыми трубами сегодня стало проще, их качество известно. И все же специалисты рекомендуют периодически продувать систему отопления.
3. Следить за качеством дымохода. Нельзя допускать его засорение и налипания на стенки сажи. Все это приводит к суживанию сечения отводящей трубы и уменьшению тяги котла.
4. Обязательное условие – чистка камеры сгорания. Конечно, газ не сильно коптит, как дрова или уголь, но стоит хотя бы один раз в три года мыть топку, очищая ее от сажи.
5. Специалисты рекомендуют снизить тягу дымохода в самое холодное время года. Для этого можно использовать специальное устройство – ограничитель тяги. Устанавливается он на самом верхнем краю дымохода и регулирует сечение самой трубы.
6. Снизить химические тепловые потери. Здесь два варианта, чтобы добиться оптимального значения: установить ограничитель тяги (уже выше было об этом сказано) и сразу после установки газового котла провести грамотную настройку оборудования. Рекомендуем это поручить специалисту.
7. Можно установить турбулизатор. Это специальные пластины, которые устанавливаются между топкой       и теплообменником. Они увеличивают площадь отбора тепловой энергии.

Своевременная чистка узлов агрегата

Вот такие причины, устранив которые можно рассчитывать на повышение эффективности работы котельного оборудования. Конечно, таких причин немало, но эти считаются основными, отвечающими на вопрос: как увеличить КПД газового котла.

5 способов увеличения кпд отопительной системы

Существует несколько простых способов, как повысить кпд батареи отопления без особых материальных и трудовых затрат. Рассмотрим их подробно. (См. также: Автономные системы отопления)

Поддержание поверхности отопительных приборов в чистоте.

Каким бы невероятным не казалось это утверждение, но даже тонкий слой пыли на радиаторах ведёт к понижению теплоотдачи. Например, кпд алюминиевых радиаторов, загрязнённых слоем пыли, может понизиться на 20–25%. Кроме того, в регулярной очистке нуждается и внутренняя часть батареи. С первой проблемой можно справиться самостоятельно путём обычной влажной уборки, а вот для второго придётся обратиться к квалифицированному специалисту. Сантехники имеют на вооружении знания и навыки, которые помогут в короткие сроки очистить радиатор от накипи и других загрязнений, скопившихся в процессе эксплуатации.

Окрашивание радиаторов соответствующей их назначению краской.

Во-первых, для окрашивания необходимо подбирать краску тёмных расцветок. Благодаря этому удастся добиться не только хорошего нагрева батарей, но и значительного повышения теплоотдачи. Во-вторых, необходимо выбрать для окрашивания подходящую краску. В качестве покрытия для чугунных радиаторов отопления лучше использовать известные всем эмали, а для алюминиевых и стальных батарей больше подойдут акриловые, алкидные и акрилатные эмали.

Почему вопрос с покраской стоит так, а не иначе, можно объяснить достаточно просто: чугунные радиаторы достаточно легко поддаются окраске любыми видами эмали ввиду своего строения. Тонкие пластины алюминиевых радиаторов могут быть забиты слишком толстым слоем краски. В заводских условиях радиаторы с тонким корпусом и множеством пластин окрашивают порошковыми красками, которые не представляют угрозы для качественных характеристик радиатора и не изменяют вид его теплоотдачи. Окраска батареи в тёмный цвет позволяет повысить кпд отопительных элементов до 15% от обычного значения. (См. также: Сравнение систем отопления)

Использование отражающих экранов.

Тепло, которое излучает батарея, распространяется во все стороны. Поэтому как минимум половина полезного теплового излучения уходит в стену, расположенную за приборами отопления. Уменьшить напрасные потери тепла можно, расположив за радиатором экран, например, из обычной фольги или готовый, купленный в магазине. При использовании даже самодельного экрана из тонкого металлического листа не только прекращается нагрев стены, но и создаётся дополнительный источник тепла, так как, нагреваясь, экран сам начинает отдавать тепло в помещение. При использовании отражающего экрана, кпд чугунных батарей, да и многих других, можно повысить до 10–15%.

Увеличение площади поверхности батарей.

Между площадью поверхности, которая излучает тепло, и количеством этого тепла есть самая прямая зависимость. Для увеличения теплоотдачи радиаторов можно использовать дополнительный кожух. Материал, из которого он будет изготовлен, необходимо тщательно выдирать. Например, наибольшей теплоотдачей обладают кожухи из алюминия. Их используют в качестве дополнения к чугунным радиаторам. При частых перебоях в работе отопительных систем стоит подумать о приобретении стальных кожухов, которые очень долго сохраняют полученное от радиаторов тепло. Соответственно, этот тип кожухов для батарей отдаёт тепло в окружающее пространство намного дольше других.

Создать дополнительные потоки воздуха в помещении.

Если направить на приборы отопления поток воздуха, например, с помощью обычного бытового вентилятора, то нагрев воздуха в помещении будет происходить значительно быстрее. При этом стоит учитывать, что направление воздушного потока должно быть вертикальным и направленным снизу вверх. При таком способе повышение кпд радиаторов может достигать 5–10%.

Используя даже один способ улучшения теплоотдачи батарей, можно значительно повысить температуру в помещении и снизить затраты на дополнительный обогрев. Перед тем, как вы приступите к улучшению характеристик радиаторов, убедитесь в правильности их подключения к теплосети и в том, что регуляторы подачи тепла на приборах последнего поколения установлены на необходимое значение

Кроме того, при постоянной проблеме с теплоснабжением, нужно уделить внимание теплоизоляции стен и окон, через которые обычно и уходит тепло. Утеплять нужно не только наружные стены, но и те, которые выходят на лестничную клетку

Как зависит теплоотдача от материала

Радиаторы отопления делают из металлов неслучайно. Они имеют лучшее сочетание характеристик, главная из которых – коэффициент теплопередачи. В таблице приведены данные для некоторых металлов.

Как видим, для изготовления радиаторов используют далеко не самые лучшие по теплопроводности металлы, но радиатор из серебра, это слишком… Редко используют и медь, и все по той же причине: это очень дорого. Некоторые умельцы делают самодельные радиаторы из медных труб. В этом случае денег требуется меньше, но эксплуатация таких отопительных приборов проблематична: медь довольно капризный материал и работает не со всякой средой, она очень пластична и легко повреждается, химически активна и вступает в реакции окисления

Так что тут еще большое внимание придется уделить водоподготовке и защите от механических воздействий

А вот следующий металл – алюминий, используется уже довольно широко. Хоть теплоотдача алюминия практически в два раза ниже, чем меди, но, по сравнению с другими металлами, она достаточно высока. Алюминий легкий, быстро нагревается и эффективно передает тепло. Но и он далеко не идеален: химически активен, потому использоваться с незамерзающими жидкостями не может. К тому же он конфликтует с другими металлами в системе: начинается коррозия, что приводит к быстрому разрушению металлов. И хотя теплоотдача алюминия самая высокая – 170-210 ват/секцию, устанавливаться они могут не в любой системе.

Для обитателей квартир многоэтажных домов есть еще один вариант, но от вас тут почти ничего не зависит: теплоотдача у вас может снизиться из-за переделки системы отопления у соседей сверху. В домах старой постройки разводка отопления практически повсеместно однотрубная с верхней подачей. И если в вашей квартире стояк вверху стал еле теплым, кто-то над вами этому поспособствовал. В этом случае вам имеет смысл обратиться в управляющую компанию – они проверят состояние стояка и выяснят причину понижения теплоотдачи.

Параметры пара (давление, температура)

Пар — это высокая температура, большое давление, высокая теплота парообразования/конденсации, высокая проникающая способность. Из-за этих параметров пар получил большое распространение в промышленности. В большинстве технологических процессов промышленного производства применяют насыщенный водяной пар, для которого характерна прямая зависимость давления от температуры.

Пример модельного ряда паровых котлов, классифицируемых по давлению пара (температуры):

• пар до 1,7 кгс/см² абс. (115°С);
• пар до 10 кгс/см² (180°С);
• пар до 16 кгс/см² (201°С);
• пар до 24 кгс/см² (222 °С);
• перегретый пар.

Каким должен быть энергоэффективный котел

Указанные в документах характеристики и богатый практический опыт показывают, что импортные котлы обладают наиболее высоким КПД

Европейские производители уделяют особое внимание применению энергосберегающих технологий, что позволяет получать максимальную отдачу от оборудования. Составим «портрет» идеального газового котла:

• модуляционная горелка – автоматически подстраиваются под режим работы системы, минимизируя процент недожога;
• нагрев теплоносителя не более 70 градусов, отводимых газов – до 110 градусов, что обеспечивает оптимальный баланс КПД, желательно наличие конденсационного теплообменника;
• коаксиальный дымоход – закрытая камера сгорания требует от оборудования канала для отвода продуктов сгорания типа «труба в трубе», что позволяет подогревать поток воздуха с улицы;
• система рециркуляции – позволяет использовать тепло отработанных газов для обогрева помещения.

Конечно, такого идеального котла не существует, но список лучших технических решений поможет выбрать достойную модель.

КПД напольного котла

Существует несколько видов газовых котлов. Одними из наиболее распространенных, являются напольные. Оборудование такого типа зарекомендовало себя положительными эксплуатационными параметрами и компактностью. Конструктивная особенность таких устройств позволяет добиться большей мощности, по сравнению с настенными аналогичными моделями.

В линейке напольного оборудования есть модели, которые могут без воздействия насоса взаимодействовать с носителем тепла. В таких устройствах минимальное количество автоматики и дополнительного оборудования. Это, в свою очередь, влияет на надежность и простоту обслуживания.

Значение КПД таких газовых котлов колеблется в пределах 90% при идеальных условиях эксплуатации. Это довольно хороший показатель производительности, но при всем этом у напольного котла есть недостатки. Основным из них можно выделить необходимость отдельного обустроенного помещения, в котором должны соблюдаться установленные требования.
