Изготовление козырька на дымоход своими руками

Рекомендации по выбору

Как ни странно, в первую очередь выбор колпака зависит от типа котельной установки и вида сжигаемого топлива. Например, насадки на дымовые трубы, обслуживающие газовые котлы, можно ставить лишь одной конструкции – в виде сопла, с открытым верхом.

Важно! Нормативные документы Российской Федерации и Украины строго запрещают установку всяческих зонтов на дымоходы всех газоиспользующих установок

Возможно, подобные ограничения есть и в нормативных базах других стран, так что перед покупкой насадки следует обратить на это внимание, чтобы избежать неприятностей

Объясняются подобные запреты очень просто. При отрицательной температуре колпак дымохода начнет обмерзать и покрываться слоем льда. Последний постепенно перекроет большую часть рабочего проема, дыму некуда будет деваться, а тяга резко снизится. Результат – угар идет внутрь дома, жизнь людей подвергается серьезной опасности. Ниже – фото, где хорошо видно обледеневший зонтик:

Причина – конденсат, выпадающий на холодном металле при контакте с продуктами горения с низкой температурой. Такую температуру имеет дым от котельных установок с высоким КПД, то есть – газовых. Из-за этого колпак на кирпичную трубу дымохода – и то ставить запрещается. Другое дело, когда котел – твердотопливный, его КПД варьируется в пределах 70—80%, а температура газов на выходе – от 150 до 250 ºС. Тут можно смело подбирать насадку, особенно на кирпичный канал, разрушаемый осадками. Только следует помнить, что она быстро покроется черной сажей.

Примечание. Пеллетные котлы, работающие на качественном топливе, тоже могут развивать КПД порядка 90%, так что лучше не рисковать и в качестве козырька на трубу использовать открытое сопло.

Когда вопрос по котельным установкам прояснен, перейдем к самой трубе отвода газов. Проще всего, если она собрана из трехслойного модульного сэндвича, тогда защита дымохода от дождя не требуется вовсе. Попадание осадков внутрь канала даже идет ему на пользу, труба промывается изнутри, а затем вода отводится в конденсатосборник. Для газового котла выбираем сопло, для твердотопливного – любую другую насадку, предпочтительнее всего с технической точки зрения – дефлектор-флюгер.

А как быть с кирпичной трубой? Нет проблем, когда она обслуживает твердотопливный котел, можно выбирать колпак из любого материала и какой угодно формы, по вашим средствам. Если же по каналу отводятся продукты горения от газового котла, то зонт на трубу дымохода ставить нельзя вовсе, а постоянное попадание внутрь канала влаги разрушает материал. Тем не менее из сложившейся ситуации выход есть, чтобы в этом убедиться, достаточно взглянуть на фото:

Здесь хорошо видно, что колпак сделан как защитный короб, полностью перекрывающий кирпичное основание. Поскольку на фото изображена труба с несколькими каналами, часть из которых – вентиляционные, то патрубки и зонты использованы разные. Но на дымоходных каналах в соответствии с нормами установлены сопла.

Какие инструменты необходимы для проведения работ

Основные инструменты, которые могут понадобиться для проведения работ по герметизации трубы:

• строительные маркеры;
• болгарка;
• герметик;
• дрель с набором необходимых сверл;
• саморезы для кровли;
• измерительные приборы, линейка или рулетка;
• заклепочник;
• уголки;
• плоскогубцы;
• молоток и др.

Распространенные ошибки во время проведения работ по гидроизоляции прохода через крышу:

• Пренебрежение зачисткой поверхностей. Это неизбежно приводит к нарушениям соединений, их ненадежности и недолговечности.
• Попытка закрепить ленту на бетонной или кирпичной трубе. На подобные материалы клеить ленту крайне нежелательно, так как они крошатся. Нужно сначала обработать используемые места битумом, дать ему засохнуть, и только потом приступать к герметизации.
• Неверные расчеты, которые повлекут за собой ненужные растраты материала, или напротив – его нехватку.
• Герметизация бытовым силиконом, цементом или нефтяным битумом. Это те самые материалы, которые не только неэффективны, но и могут спровоцировать пожар.

Таким образом, обеспечение герметичности трубы является одним из самых значимых работ в процессе создания комфортного жилья. Способов, которыми можно эту работу выполнить существует множество

Важно понимать, что при различных условиях наиболее уместным будет какой-то один. Однако некоторые специалисты рекомендуют задуматься над созданием комбинированных изолирующих конструкций. Например, можно одновременно использовать фартук, уплотнитель, мембрана в виде ленты, а сверху это все покрыто дополнительной декоративной отделкой

Без сомнения, такое решение будет очень эффективным, но также и весьма хлопотным. Да и риски с подбором неподходящего материала значительно возрастают

Например, можно одновременно использовать фартук, уплотнитель, мембрана в виде ленты, а сверху это все покрыто дополнительной декоративной отделкой. Без сомнения, такое решение будет очень эффективным, но также и весьма хлопотным. Да и риски с подбором неподходящего материала значительно возрастают.

В любом случае, ответственный подход к процессу герметизации позволит надолго забыть о такой проблеме, как протечки и лишний конденсат.

Классификация

Выбирая козырек, учитывайте несколько характеристик.

По материалу

От качества и вида материалов зависит долговечность козырька

При выборе вариантов, обратите внимание на медные приспособления. Такой материал, старея, становится привлекательней и будет надежно служить в течение 50 лет. Основную деталь – зонтик, лучше выполнять из нержавеющей стали или оцинковки

Или придется ежегодно снимать колпак и снова покрывать его краской

Основную деталь – зонтик, лучше выполнять из нержавеющей стали или оцинковки. Или придется ежегодно снимать колпак и снова покрывать его краской.

Уступая медному козырьку по сроку службы на 15-20 лет, нержавеющие детали стоят на порядок дешевле.

Титан – привлекателен своей долговечностью и хорошими свойствами металла, но стоит дороже нержавейки.

Поэтому в этом вопросе (какой колпак лучше?) однозначного совета нет.

Кто-то покупает медный колпак с архитектурной композицией, или простой зонтик из оцинковки – любая конструкция должна надежно защищать дымоход. А внешний вид – это понятие второстепенное.

По форме

Здесь выбор настолько индивидуален, что давать советы невозможно. Просто перечислим формы колпаков, а выбор зависит от предпочтения покупателей или домашних мастеров:

• полуцилиндрическая или сводчатая;
• четырехскатная, самая простая и востребованная конструкция;
• шатровая – ближе к европейскому стилю зданий и крыш;
• с двумя скатами, встречается на половине крыш в стране;
• выполненная в виде шпиля башни, напоминает колпаки в готических замках;
• плоская с небольшим скосом – такую конструкцию принято устанавливать на модерновый стиль архитектуры здания.

Нередко можно встретить колпаки с встроенными флюгерами, с выполненной специальной заслонкой, обеспечивающей достаточную тягу и выход отработанных газов даже при сильных порывах ветра.

Поток воздуха, поступающий в дымоход, создает воздушную пробку и снижает до минимума количество кислорода в топочном отсеке.

По назначению

По назначению защитные устройства подразделяются:

• колпак устанавливаемый на дымоход печи, работающей на твердом топливе;
• для обслуживания котлов отопления и пиролизных печах, устанавливают козырьки с открытыми соплами;
• котлы, работающие на газе, солярке оснащаются дефлекторами с открытым соплом. Такие устройства создают дополнительную тягу и могут служить для вентиляции всего помещения и создания благоприятных условий для сгорания топлива.

Последовательность изготовления

Чтобы изготовить и дальше провести монтаж козырька, нужно измерить его длину или ширину и длину оголовка дымохода. Это необходимо для создания основания. Кроме этого нужно выбрать наиболее подходящую модель флюгарки и ее схему. Без последней создать колпак своими руками очень сложно.

Когда это сделано, можно приступать к изготовлению декоративной части дымоходной трубы. Сначала создают шапку. Чтобы сделать ее с первого раза, стоит кроме металла взять лист бумаги. Его размеры должны соответствовать цифрам в схеме. Из бумаги вырезают заготовку для создания крышки. Если шапка будет конусообразной, то эта заготовка должна иметь вид круга, у которого не хватает одного сектора. Опять же, величина сектора должна соответствовать цифрам, указанным в схеме.

Далее края сектора загибают. При этом один из них загибают вверх, второй – вниз. Затем выгибают лист бумаги, образуя конус. Изогнутые края закладывают один за другой. Следующий этап – оценка сделанной крышки. Если она получилась, то аналогичные действия нужно выполнить с металлом.

Нужен ли колпак

Нормативные документы, при помощи которых регулируется безопасность установки и использования зонтов домовых труб, в разных странах отличаются. Если в Европе законодательство строго запрещает устанавливать насадки на дымоходы, при этом для вентиляции такого ограничения нет, то в законодательстве РФ есть нюанс. Формулировка расплывчатая, из-за чего не существует прямого запрета.

Очевидно имеющиеся недостатки нужно учитывать, поэтому при установке колпака следует принимать во внимание:

1. Если КПД круглой стальной трубы менее 85%, то устанавливать насадку в форме грибка не следует. В качестве замены нужно пользоваться конусной насадкой.
2. При использовании теплогенератора с высоким КПД можно установить насадку в виде крыши.
3. Для печей и ТТ-котлов зонты станут подходящим вариантом. Для защиты насадки от воздействия газов устанавливают пластину из нержавеющей стали.
4. Если вывод газа реализован при помощи боковых продух, то следует использовать двускатные или вальмовые колпаки.

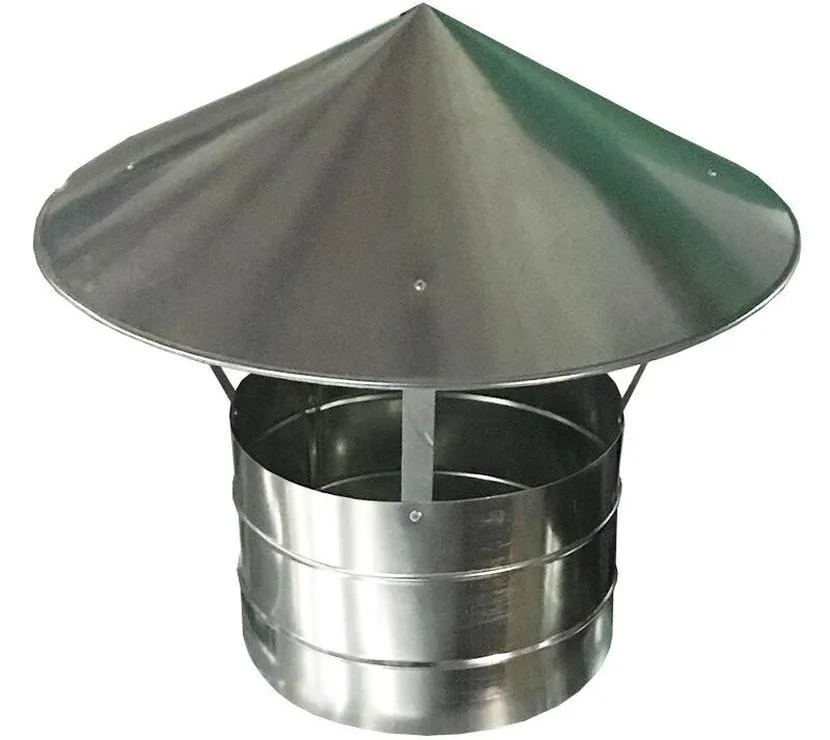

Конусообразный колпак Источник 1-line.pro Выбирать вид устанавливаемого зонта дымовой трубы нужно основываясь на типе трубы. Для вентиляции подойдут обычные грибки, а для газовых – конусообразные сопла.

Самостоятельное изготовление навершия дымохода

Сделать крышку на каминную или печную трубу не сложно самому.

Для работы нужно приготовить:

• Лист оцинкованного металла, меди или нержавейки;
• Картон и маркеры;
• Ножницы по металлу;
• Приспособления для сгибания листа;
• Аппарат для сварки.

Прежде чем приступить к изготовлению, важно тщательно измерить трубу дымохода. Потом нужно сделать макет зонта из картона

Чертежи выкройки:

Зонт должен надеваться на трубу без особых усилий, поэтому нужно при составлении чертежа оставить напуск в полсантиметра.

После примерки макета, чертёж наносится на металлический лист. Заготовку вырезают ножницами. С помощью гибов материалу придаётся нужная форма. Стыки скрепляются 3-4 клёпками. Изготовление капельников аналогично.

Кронштейны вырезаются из металлических пластин и при помощи сварки прикрепляются к фартуку и навершию. Точки сварки нужно обработать грунтовкой. Весь колпак дополнительно покрывается составом от ржавчины и краской.

После остаётся лишь одеть его на трубу камина. Все стыки нужно обработать огнестойким герметиком.

Зонт должен покрывать всю плоскость дымохода. На некоторых конструкциях есть выступ в половину кирпича, его тоже нужно прикрыть от дождя.

К сведению: зимой на колпаке может образоваться наледь или шапка снега

Важно так подобрать толщину металла, чтобы его не продавило под такой тяжестью

Чрезмерно высокая или слишком низкая крышка не будут полноценно отводить дым, поэтому стоит сделать чертежи с учётом всех нужных параметров. Колпаком не сложно исправить дефекты дымохода, например, если он имеет недостаточную высоту.

Украсить дефлектор можно, используя кованый флюгер. Это будет долговечное и практичное решение.

Самостоятельное изготовление колпака на дымоход под силу даже начинающим мастерам

Важно аккуратно произвести замеры и выбрать качественный металл. Грамотно изготовленный дефлектор исправит недочёты в работе дымоотвода и обеспечит постоянную тягу при любой погоде

А если применить в работе немного креатива, то изделие станет украшением фасада дома.

Самостоятельное изготовление устройства

Для работы понадобится:

• лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
• ножницы по металлу;
• заклепочник;
• дрель;
• лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

• ширина диффузора составляет 1,2 d;
• ширина защитного зонта – 1,7-1,9 d;
• общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Вырезанные из бумаги детали

Подготовка к раскрою

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

Схема дефлектора Григоровича

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Положительные функции устройств

Безопасность использования дымоотводной системы предусматривает нахождение на дымоходах приспособления, предотвращающего попадание в них воздушных потоков, которые вызывают появление обратной тяги. Вдобавок козырек на трубу дымохода не позволяет осадкам атмосферы и всякому мусору попадать в систему

Важность использования таких устройств состоит и в том, что порой не представляется возможности установить систему отвода дымов выше ветровой зоны. Ко всему этому дефлектор на дымоход продлевает срок службы дымоотводной системы, не позволяя ей разрушаться

Как изготовить козырек

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

• габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
• угол уклона скатов – от 30 до 45°;
• минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора

Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.

Насадка красивая, но не слишком эффективная

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый зонтик

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Вычерчивание круга (слева) и соединение краев грибка (справа)

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатная флюгарка

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.

Сборка рамы и монтаж стоек по углам

Процесс сборки колпака своими руками довольно прост – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Как выбрать и купить колпак на дымоход

Подобрать колпак правильной конструкции – задача непростая. И в первую очередь здесь стоит учитывать тип используемой котельной и вида топлива, которое применяется. В качестве примера можно рассмотреть тот факт, что для дымовых труб газовых котлов подходят только насадки в виде сопла. Они имеют открытый верх и единственные подходят для использования в этом случае.

На заметку! Установка насадок на трубы, которые обеспечивают дымоотвод от газовых котлов, регулируется нормативными документами, которые запрещают использование колпаков-зонтов для этого типа дымоходов.

У такого запрета есть вполне логичное обоснование: в зимнее время, когда температура опускается ниже нуля, колпак дымохода подвержен замерзанию и может покрываться льдом. С течением времени лед может закрыть большую часть проема, отведенного для выхода дыма, что приведет к его накоплению внутри конструкции. В этом случае появляется серьезная опасность для здоровья жителей дома, так как скапливаясь внутри, дым может послужить причиной серьезного отравления.

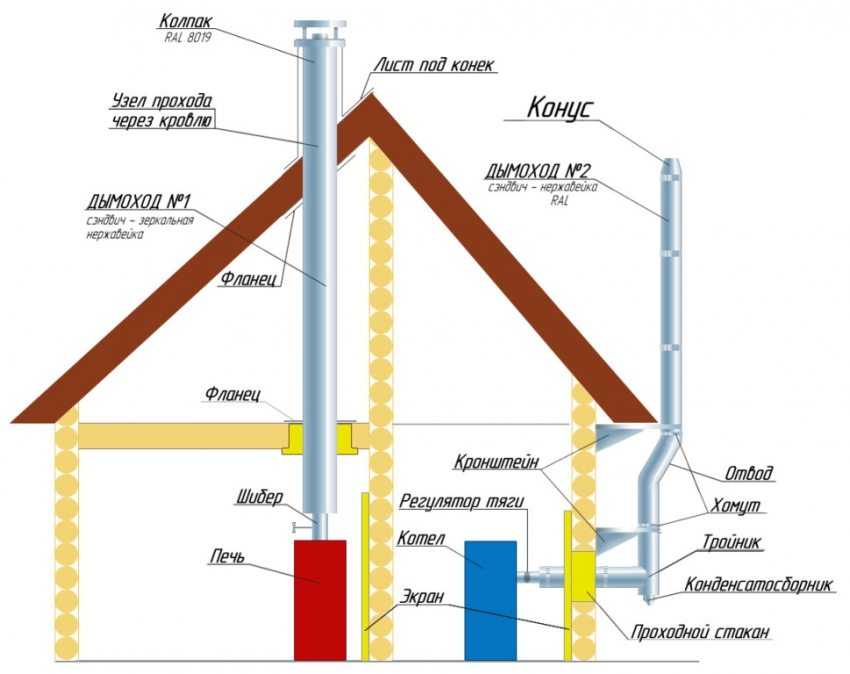

Схема монтажа системы дымохода.

Замерзание происходит в результате образования конденсата, который появляется на поверхности холодного металла при контакте с достаточно теплыми продуктами горения. Иная ситуация лишь с твердотопливными котлами. В связи с тем, что его КПД практически никогда не превышает 70-80%, температура газа соответственно остается в пределах 150-250°С. Это неопасно и использование насадки вполне допустимо.

На заметку! Не стоит забывать, что в случае использования твердого топлива, колпак очень быстро покроется черной сажей. Так что не стоит выбирать слишком сложные рельефные модели, которые не поддаются очистке.

Для чего нужен дефлектор? Функциональные особенности

Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.

Основным назначением дефлектора является усиление и выравнивание тяги отопительного оборудования (печи или котла) для безопасного вывода продуктов сгорания. При отсутствии дефлектора возможно проникновение воздушных масс, которые в дальнейшем препятствуют или противодействуют хорошей тяге теплового генератора.

Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.

Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:

• Выравнивание тяги. Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
• Искрогашение. Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
• Защита от негативного воздействия атмосферных осадков. Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.

Флюгарка к дымоходу

Зонт над дымоходом оформление может иметь самое различное. Самая его главная задача — защищать:

— дом от влажности;
— наружную часть дымоходной трубы от деформации;
— дымоход от проникновения инородных тел (дымник оснащается сеткой).

Применяемый для изготовления навеса материал сказывается на продолжительности эксплуатации. Флюгарка для дымохода может быть стальной, медной, цинк-титановой. Подробнее читайте на .

Медь считается самым востребованным материалом для навесов. Но является металлом химически-активным, потому может с течением времени разрушаться, когда начинает контактировать с другими элементами. Для обеспечения длительности служения (свыше 50 лет) установка медных изделий производится строго с соблюдением требований монтажа.
Устанавливая медный дымовик, его закрепляют с помощью медного же или омедненного элемента крепежа.
Время для медных колпаков только на руку, так как медь покрывается благородной патиной, что наделяет ее уникальным оттенком под старину.

Плюсы и минусы зонта домовой трубы

Основными преимуществами колпака являются:

1. Снижает вероятность опрокидывания тяги за счёт препятствования потокам ветра с улицы.
2. Защита от мусора и осадков.
3. Сетка не позволит птицам сооружать гнезда.
4. Увеличение эксплуатационного срока кирпичной трубы.
5. Внешний вид.

Но есть некоторые причины, которые не позволяют применять колпаки повсеместно. Главный недостаток – создание аэродинамического сопротивления. Грибок, находящийся непосредственно над трубой, будет препятствовать выходу газов. Впоследствии это приведёт к уменьшению тяги.

Вторым минусом конструкции является возможность образования сосулек. Из-за невысокой температуры газов до 120 градусов по Цельсию, водяной пар, достигая колпака, быстро остужается и образовывает лёд, который не даёт угарному газу выходить по трубе из дома.

Особенности и назначение

Колпак, установленный на оголовок дымохода, напоминает зонтик или козырек. Он может выглядеть просто и практично или эффектно и необычно. Наблюдая за крышами домов, можно отметить, что не на всех трубах имеется защитный зонтик.

Плюсы и минусы

Изделие может показаться декоративным завершением кирпичной трубы, но по факту колпак выполняет вполне практичные функции.

• Конструкция над дымоходом защищает от дождя и снега.
• Она не дает листьям, мелким веткам и прочему мусору попасть в дымоотводный канал.
• Если над трубой простерся колпак, у птиц нет шанса свить в ней гнездо.
• Негативное воздействие внешней среды со временем разрушает кирпичную кладку оголовка. Задача колпака – продлить эксплуатационные свойства выходящей на крышу трубы.
• Во время сильных порывов ветра может образоваться обратная тяга, чему с успехом препятствует защитный козырек, перераспределяя потоки воздуха.
• Декоративные изделия становятся настоящим украшением крыши. Иногда к ним добавляется красивый флюгер. С его помощью всегда можно узнать направление ветра.

Несмотря на важность пребывания защитного колпака над оголовком дымохода, не все считают, что в нем есть необходимость. Несколько негативных факторов заставляют некоторых владельцев частных домов не использовать данную конструкцию. Минусов немного, но они существенные

Минусов немного, но они существенные.

• Колпак, установленный на пути выходящего дыма и продуктов сгорания, в какой-то степени их задерживает. Особенно это проявляется в том случае, когда неудачно выбранная конструкция сужает канал.
• В процессе сжигания топлива образуется водяной пар. Он поднимается вместе с дымом и оседает конденсатом на внутренней поверхности защитного козырька. В зимнее время это приводит к образованию сосулек, способных перекрыть канал дымохода. Некоторые современные газоотводящие проходы наделены особым отсеком, собирающим влагу, и это позволяет нивелировать проблему конденсата.
• Колпаки, выполненные из тонкого материала, прогорают в течение пяти лет и требуют замены.

Конструкция

Теперь давайте разберемся, как устроен колпак для дымохода. Он состоит из ряда элементов.

• Колпак-флюгарок (защитный зонтик). Это та часть, которую мы видим распростертой над трубой. Она имеет разные формы и конструкции, но все они должны защищать дымоход от негативных проявлений внешней среды.
• Фартук-капельник. Данный элемент уберегает оголовок трубы от сырости, вызванной каплями, отскакивающими от колпака во время дождя.
• Кронштейны. Они удерживают зонтик над фартуком, создавая достаточный вентилирующий просвет между ними. Количество кронштейнов определяется габаритами козырька, а расстояние между ними составляет от 30 до 50 см.
• Болты, крепящиеся в анкер.

Принцип действия

Помимо защитной функции, колпак выполняет и другую ответственную работу. Принцип действия системы заключается в следующем: воздушный поток перенаправляется цилиндрическими стенками колпака по кругу и выталкивается наверх. В этот момент происходит подсос дыма и вытягивание его из трубы, что позволяет создавать более интенсивное движение воздуха в самом дымоходе. Образующаяся под колпаком область пониженного давления дает возможность устремляться к ней дыму из топочного отсека.

Те, кто решит, что колпак трубе необходим, должен ознакомиться с нормативными документами и СП 7.13130.2013. В них отмечено, что форма козырька не должна влиять на расчетные нормы тяги, ухудшать процесс выведения потоков воздуха. Более усложненные конструкции на дымоходе предусматриваются еще на стадии проекта кровли.

Зонт или дефлектор

Строительные нормы указывают, что установка дефлекторов на трубы от газовых котлов строго запрещена. Причина в возможном образовании льда на горизонтальных участках трубы, что приведёт к ухудшению тяги. Дефлектор является усугубляющим фактором, из-за которого процесс обмерзания будет проходить быстрее. Для выходов от газовых котлов можно использовать только примитивные зонты, предотвращающие попадание мусора и осадков.

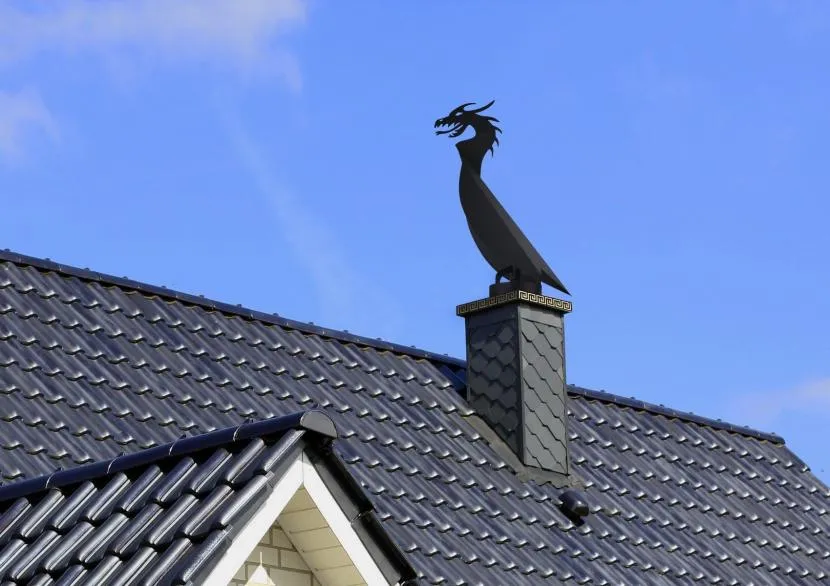

Флюгер с интересным дизайном, который может разрушить дымоход Источник каминыч.рф

Форма устанавливаемого колпака зависит от формы дымохода. Если в доме применена система дымоходов-сэндвичей, то дымники оборудуются специальной юбкой для обеспечения теплоизоляции. В кирпичных трубах достаточно оборудовать колпак основанием для защиты кирпичей от воздействия осадков. Дефлекторы допускаются к установке на металлических трубах котлов, которые работают на твёрдом топливе.

Стоит отказаться и от флюгеров. Такие конструкции постоянно испытывают давление ветра, что создаёт вибрацию, постепенно разрушающую кирпичные трубы. В итоге быстро изнашивается не только колпак, но и сам дымоход.

Монтаж дефлектора

Чтобы дымоходная труба имела надежную защиту, готовый дефлектор необходимо правильно установить на ней.

Для монтажа устройства на крыше потребуются следующие инструменты и крепежные элементы:

• Электродрель со сверлами.
• Набор рожковых ключей.
• Шпильки резьбовые.
• Гайки.
• Соединительные хомуты.
• Лестницы для подъема и перемещения на крыше.

Помимо этого, необходимо подготовить небольшой отрез трубы большего диаметра, чем диаметр канала.

Монтаж дымника на трубу выполняется в таком порядке:

1. На готовом отрезе трубы с отступом в 8 см от кромки наносятся отметки под отверстия для крепежей. Аналогичным образом выполняются отметки на широкой части диффузора.
2. Дрелью проделываются отверстия по отметкам в деталях. Далее проверяется совпадение верхних и нижних отверстий, чтобы предотвратить деформацию готового изделия.
3. В отверстия на диффузоре и отрезе трубы вставляются шпильки, а с обратной стороны медленно зажимаются гайками.
4. Готовая конструкция насаживается на дымоотводный канал и фиксируется при помощи хомутов.

Следуя пошаговой инструкции, любой владелец бани сможет с легкостью собрать и установить самый простой и доступный дымоходный дефлектор. Подобное приспособление не только улучшит внутреннюю тягу, но и защитит канал от загрязнений и негативного воздействия атмосферных осадков.

Материалы, подходящие для изготовления козырька

На рынке имеется хороший выбор таких материалов. Чаще всего пользуются нержавеющей сталью, имеющей полимерное покрытие. Кроме того, подходит медь, алюминий, оцинкованное железо. От грамотного выбора материала и выполнения конструкции зависит ее долговечность. У некоторых фирм при заказе работ по выполнению данного элемента имеется опция установки не только защитной сетки, но и теплоотражающих экранов. Данный защитный экран выполняет функцию сохранения от перегрева полимерной поверхности колпака.

Устройство козырька на дымоход.

Перед монтажом конструкции четко и правильно спланируйте все на бумаге. Предусмотрите капельник, имеющий вид юбки и предотвращающий попадание осадков на внешнюю поверхность кладки дымохода. Таким образом колпак будет защищать трубу и снаружи, и изнутри.

Поскольку козырек находится в труднодоступном месте, нужно позаботиться о том, чтобы он был стойким к будущим атмосферным влияниям, и потому он обязан быть выполнен в хорошем качестве. Самый стойкий материал для этого вида конструкции – медь.

Виды колпаков:

• с плоским навершием;
• «домик», имеющий четырехскатную крышу;
• «домик» с четырехскатной щипцовой крышей;
• с полукруглым навершием;
• с флюгером;
• с открывающейся крышкой.

Плюсы и минусы зонта домовой трубы

Основными преимуществами колпака являются:

1. Снижает вероятность опрокидывания тяги за счёт препятствования потокам ветра с улицы.
2. Защита от мусора и осадков.
3. Сетка не позволит птицам сооружать гнезда.
4. Увеличение эксплуатационного срока кирпичной трубы.
5. Внешний вид.

Но есть некоторые причины, которые не позволяют применять колпаки повсеместно. Главный недостаток – создание аэродинамического сопротивления. Грибок, находящийся непосредственно над трубой, будет препятствовать выходу газов. Впоследствии это приведёт к уменьшению тяги.

Вторым минусом конструкции является возможность образования сосулек. Из-за невысокой температуры газов до 120 градусов по Цельсию, водяной пар, достигая колпака, быстро остужается и образовывает лёд, который не даёт угарному газу выходить по трубе из дома.

Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

• любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
• на пологой кровле устье трубы полагается размещать выше ограждений;
• на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
• дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
• корпус устройства должен хорошо обдуваться независимо от направления ветра;
• вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
• монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

• электрическая дрель;
• рожковые ключи;
• резьбовые шпильки;
• гайки;
• хомуты;
• две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Крепление дефлектора

Дымник соединяют с трубой, выполняя определённые задачи:

1. На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
2. В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
3. В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
4. С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.

В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком

Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.

В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.
