Описание устройства и принцип работы котла Очаг

Функционирование системы автоматики

Используемые принципы работы автоматики газовых котлов призваны обеспечить безопасную эксплуатацию и добиться поддержания определенной температуры теплоносителя на протяжении какого-то времени. Приборы оснащаются всевозможными датчиками и терморегуляторами.

Автоматические системы защиты позволяют отключать подачу газа при его временном отключении. Система просто перестанет работать. Ее будет необходимо перезапустить вручную сразу после возобновления транспортировки газа по сетевой магистрали. Это можно сделать за несколько минут.

Современные модели имеют энергосберегающие функции, а также способ защиты от замерзания. Температурный режим теплоносителя регулируется посредством специальных датчиков. Если столбик термометра снизится до 5 градусов, то включение котла произойдет автоматически для прогрева.

Новые модели начали оснащаться системами самодиагностики. В процессе эксплуатации анализируется состояние основных узлов, после чего информация передается на дисплей посредством кодов ошибок. Такой технологичный способ позволяет выявить около 90 процентов вероятных неисправностей.

Виды

Фирма Очаг выпускает разные конструкционные виды котлов:

• Напольные. Не нуждаются в специфическом монтаже, поскольку могут быть размещены прямо на полу. Это расширяет возможности монтажа по сравнению с настенными моделями.
• Настенные. Нуждаются в навесном монтаже на прочные, желательно — несущие стены. Временные или гипсокартонные перегородки для этого не годятся. Специфика установки требует снижения веса и уменьшения размеров котла, что сказывается на мощности и производительности.
• Парапетные. Могут использоваться как для работы в составе отопительного контура, так и в качестве самостоятельного источника тепла.

По функциональным возможностям:

• Одноконтурные. Рассчитаны только на питание отопительного контура горячим теплоносителем.
• Двухконтурные. Способны к одновременному нагреву теплоносителя и подготовке горячей воды (ГВС) для бытовых потребностей.

По типу камеры сгорания:

• Атмосферные (открытые). Дымоудаление происходит через общедомовой дымоход с помощью тяги печного типа, а забор воздуха для горения производится прямо из помещения.
• Турбированные (закрытые). Удаление дыма и подача воздуха производится специальным вентилятором турбонаддува. Возможны только на энергозависимых моделях, но и независимые могут быть модифицированы с помощью внешней турбонасадки.

Вариантов конструкции котлов Очаг много, пользователь может подобрать для своих целей наиболее подходящий вариант.

Твердотопливный пиролизный котел Очаг

В данном классе водогрейного оборудования есть только одна модель с мощность 100 кВт, которой можно отопить 1 тыс. м. кв помещения при высоте потолков 2,7 м. Твердотопливные котлы Очаг маркируются литерами КП. Основным видом топлива являются дрова с влажностью до 30%, при этом в качестве энергоносителя могут использоваться древесные обрезки и брикеты.

Твердотопливные котлы Очаг всегда белого цвета.

Топка нагревателя большая, в нее помещаются поленья длиной 75 см. На одной полной загрузке аппарат может работать до 8 часов. В конструкции нагревателя предусмотрены вентилятор и блок управления, которые работают от электросети. Можно выставить необходимую температуру теплоносителя, которая будет поддерживаться за счет интенсивности вращения вентилятора. Во время закладки дров в топку, вентилятор автоматически отключается.

Характеристики пиролизного котла Очаг:

• КПД всего 85%;
• объем воды в агрегате составляет 440 л;
• объем топки 240 л.

Нагреватель весит 1,4 т без учета теплоносителя. Устанавливается на пол. Для него нужен обычный дымоход с внутренним сечением 300 мм, так как диаметр выходного патрубка 280 мм. Минимальная высота дымохода 5 м. Во избежание образования конденсата трубу для отвода газов нужно утеплить на участках, которые проходят в неотапливаемом помещении и на улице.

Универсальный напольный котел Очаг

Универсальные нагреватели могут работать как на твердом топливе, так и на природном газу. Его можно топить дровами, брикетами и углем. Это удобно в тех районах, где есть перебои с газоснабжением. Также эти агрегаты устанавливаются тогда, когда еще нет центрального газопровода, но он должен появиться в ближайшей перспективе, а обогревать дом нужно уже сейчас.

В линейке есть две модификации – это КСТГ и КСТГС. Они отличаются видом установленной автоматики и цветом корпуса. Линейка КСТГ выпускается с автоматикой САБКТ-ЗС-РД и САБКТ-ЗД, корпус полностью белый. Модели КСТГС оснащаются автоматикой САБК-8-50С-РД и САБКТ-8-50Т, кожух белого цвета с красными вставками. Все универсальные нагреватели не зависят от электросети.

Общие технические характеристики:

• наличие контура ГВС;
• КПД на твердом топливе 73%, а на газу 87%;
• температура теплоносителя регулируется в диапазоне от 50 до 90 градусов.

Помимо автоматики, модели КСТГ и КСТГС при равной мощности отличаются объемом теплоносителя в котле и размером топки. Например, в нагревателе КСТГ 10 кВт вмещается 34 л теплоносителя, объем топки составляет 25 л, а в КСТГС – 40 л и 31 л соответственно.

Котел Очаг премиум

Рассмотрим серию Премиум АОГВ и АКГВ. Данная линейка имеет мощность от 10 до 35 Квт, и служит отопительным прибором жилого дома до 300 квадратных метров. Аппараты отличаются высокой производительностью и надежностью. Заводом-изготовителем предусматривается работоспособность оборудование от природного или сжиженного газа. В случае планируемого подключения к баллону с сжиженным газом потребуется приобретение дополнительного комплекта жиклёров с последующей настройкой оборудования.

Технические Характеристики

КОТЛЫ ОЧАГ НАПОЛЬНЫЕ ГАЗОВЫЕ СЕРИИ АОГВ ПРЕМИУМ
Наименование	Площадь отопления	Габаритные размеры / вес	Расход природного/сжиженного газа
Агрегат Отопительный Газовый Водонагревательный,  один контур и работает только на обогрев.
АОГВ – 8 С / Е	80 м2	350*450*760 / 38 кг.	0,81 / 0,63 м³/час
АОГВ – 8 11,6 С / Е	100 м2	350 450 850 / 57 кг.	1,18 / 0,91 м³/час
АОГВ – 17,4 С / Е	160 м2	350 450 850 / 61 кг.	1.76 / 1.36 м³/час
АОГВ-23,2 С / ЕМ	210 м2	430 565 850 / 66 кг.	2,35 / 1,82 м³/час
АОГВ-29 С / ЕМ	260 м2	430 565 850 / 82 кг.	2,95 / 2,28 м³/час
АОГВ-35 С / ЕМ	320 м2	430 565 850 / 96 кг.	3,6 / 2,79 м³/час
АОГВ-45 С / ЕN	400 м2	500 650 930 / 102 кг.	4,6 / 3,54 м³/час
Агрегат Комбинированный Газовый Водонагревательный, два контура , один на обогрев помещения, другой для подогрева горячей воды.
АКГВ – 11,6 С / Е	100 м2	350х450х850 / 57 кг.	1,18 / 0,91 м³/час
АКГВ – 17,4 С / Е	160 м2	350 450 850 / 62 кг.	1.76 / 1.36 м³/час
АКГВ – 23,2 С / ЕМ	210 м2	430 565 850 / 68 кг.	2.35 / 1.82 м³/час
АКГВ – 23,2 С / ЕМ	210 м2	430 565 850 / 68 кг.	2.35 / 1.82 м³/час
АКГВ – 29 С / ЕМ	260 м2	430 565 850 / 86 кг.	2.95 / 2.28 м³/час
АКГВ – 35 С	320 м2	500 640 930 / 96 кг.	3.6 / 2.77 м³/час

Правила эксплуатации

Как видно, принцип работы газового котла не так прост, поэтому при использовании необходимо придерживаться ряда правил.

1. Первый запуск устройства должен осуществлять только технический работник специализированного учреждения. Он протестирует корректность работы всей системы.
2. Многие пренебрегают проведением ежегодного обслуживания, но делать этого не стоит. Своевременное удаление загрязнений из камеры сгорания и устранение нагара в трубах позволяет увеличить эксплуатационный период прибора.
3. Желательно избегать таких ситуаций, когда температура поднимается выше 90 градусов. Это может быть губительно для устройства. При эксплуатации рекомендуется придерживаться диапазона от 65 до 90 градусов.
4. Для избежания аварийных ситуаций в ходе работы котла от повышения давления следует подсоединить группу безопасности, состоящую из манометра, приспособления для отвода воздуха и предохранительного клапана.
5. Если при использовании превышен период эксплуатации, отраженный в техническом паспорте, то необходимо проведение экспертизы для безопасной эксплуатации.

Наиболее распространенные модели

Покупатели, чаще всего, выбирают следующие модели котлов «Очаг»:

• КСТ-16 М. Это миниатюрная модель с одним контуром (используется только нужд отопления). Мощность агрегата 16 кВт он рассчитан на обогрев небольших домов общей площадью не более 150 квадратов. Работает на любых видах твердого топлива. При желании котел можно дооборудовать электрическими ТЭНами. Особенностью этой модели является длительные перерывы между дозаправками. Оснащается системой автоматического управления САБК, которая считается одной из наиболее надежных и удобных.
• КСТ-20 М. Одноконтурный котел, рассчитанный на отопление помещений до 200 квадратов. Эта модель является энергозависимой, но зато она отличается высокой функциональностью и удобством в использовании.
• КСТ-31,5 М. Котел одноконтурный, рекомендованный для использования в помещениях площадью до 300 квадратов. Может работать на всех видах топлива (при условии установки дополнительного оборудования). При использовании твердого топлива интервал между загрузками составляет не менее 8 часов.

• КСТВ-20 М. Это двухконтурное оборудование, применяемые и для отопления помещений и для получения горячей воды. В моделях используются стальные теплообменники. Работать может на различных видах топлива. Эта модель имеет мощность 20 кВт, рекомендован для помещений площадью не более 200 квадратов.
• КСТВ-31,5 М. Двухконтурный мощный агрегат с открытой камерой сгорания и теплообменниками из стали. Подходит для использования в помещения площадью около 300 квадратов, может работать, как на угле или дровах, так и на газе (после установки газовой горелки).

Как разобраться в маркировке?

Генераторы тепла «Очаг» маркируются цифровыми и буквенными обозначениями. Цифрами обозначается мощность котла, то есть модель КСТ-20 М имеет мощность 20 киловатт. Буквенные обозначения расшифровываются так:

• К – котел (эта буква присутствует в маркировке всех моделей).
• С – для изготовления модели использована сталь, стальными являются и теплообменники, и кожух котла.
• Т – модель создана для работы на твердом топливе.
• Г – модель может быть использована для работы на газе при условии установки специальной горелки.
• В – эта буква применяется для обозначения двухконтурных моделей, то есть, которые работают не только на отопление, но и на подачу горячей воды.
• М – модифицированные модели, которые допускают установку электрических ТЭНов.

Общая информация

Современные котлы, работающие на твердом топливе, далеко ушли от своих «прародителей». Сегодня котел – это устройство, которое обеспечивает длительное горение топлива, за счет использования эффекта пиролиза. Благодаря этому удалось существенно увеличить эффективность топливной техники.

Кроме того, современные котлы оборудованы устройством для регулировки мощности нагрева и интенсивности горения. Благодаря этому хозяева имеют возможность выбрать оптимальный температурный режим в доме, экономно расходуя топливо.

Принцип работы

Котел делится на две части:

• верхний отсек используется для закладки топлива (угля или дров);
• нижний отсек – это камера сгорания, в которую подается воздух и газообразные продукты реакции пиролиза, проходящие в верхней камере.

Сгорание топлива проходит при экстремально высоких температурах, этот процесс обеспечивает выделение из органического топлива газа, а также большого количества тепла.

Газовые котлы фирмы Очаг

Компания «СервисГАЗ», которая является владельцем бренда «Очаг», располагается в Ульяновске. Началом ее деятельности считается 1993 год.

Сегодня компания выпускает широкий ряд теплотехнического оборудования и отдельных узлов к нему собственной разработки. В производстве находится множество типоразмеров и конструкций газовых котлов, способных обогревать помещения от 70 до 1000 в. м.

Компания осуществляет свою на основе принципов простоты и надежности, стабильности своего оборудования. Основным преимуществом котлов Очаг является низкая стоимость, что делает их предпочтительными и доступными для массового покупателя.

При этом, функционал и качество работы котлов находятся на высоком уровне, что подтверждает высокий спрос и положительные оценки пользователей.

Котлы энергонезависимы, что для российского пользователя является гарантией надежности и непрерывной работы отопительной системы.

Фирма Очаг выпускает разные конструкционные виды котлов:

• Напольные. Не нуждаются в специфическом монтаже, поскольку могут быть размещены прямо на полу. Это расширяет возможности монтажа по сравнению с настенными моделями.
• Настенные. Нуждаются в навесном монтаже на прочные, желательно — несущие стены. Временные или гипсокартонные перегородки для этого не годятся. Специфика установки требует снижения веса и уменьшения размеров котла, что сказывается на мощности и производительности.
• Парапетные. Могут использоваться как для работы в составе отопительного контура, так и в качестве самостоятельного источника тепла.

По функциональным возможностям:

• Одноконтурные. Рассчитаны только на питание отопительного контура горячим теплоносителем.
• Двухконтурные. Способны к одновременному нагреву теплоносителя и подготовке горячей воды (ГВС) для бытовых потребностей.

По типу камеры сгорания:

• Атмосферные (открытые). Дымоудаление происходит через общедомовой дымоход с помощью тяги печного типа, а забор воздуха для горения производится прямо из помещения.
• Турбированные (закрытые). Удаление дыма и подача воздуха производится специальным вентилятором турбонаддува. Возможны только на энергозависимых моделях, но и независимые могут быть модифицированы с помощью внешней турбонасадки.

Вариантов конструкции котлов Очаг много, пользователь может подобрать для своих целей наиболее подходящий вариант.

Обзор моделей

Комбинированная модель КСТГ-31 работает на нескольких видах топлива Характеристики наиболее популярных модификаций оборудования Очаг:

• Котел КНГ 24. Компактный настенный агрегат, двухконтурный. Современный дизайн позволяет установить его в жилом помещении, работает бесшумно. Максимальная производительность 24 кВт, расход газа 2,5 м куб/час, КПД 90 %.
• Модель КСГ-11. Напольный, стальной теплообменник, производительность 11 кВт, расход газа 1,34 м3/час, КПД 90%. Конструкция позволяет применение автоматики EUROSIT 630, САБК-АТ.
• Котел КСТГ-16. Простейший одноконтурный напольный агрегат, мощность 16 кВт, работает на угле и газе, КПД 74%, автоматикой не оборудован. Предназначен для отопления помещения до 160 м2.
• Модель КСГ-10 АТ. Напольная отопительная установка мощностью 10 кВт. Работает на природном газе, можно менять жиклеры для отопления сжиженным газом. Компактная, легкая, оборудована приборами автоматического управления САБК-АТ.
• Котел КСГ-7 Е. Бюджетный, выбор функций ограничен, мощность агрегата 7 кВт, КПД 85 %. Отапливает помещение 80м2 площади. Одноконтурный, напольный, работает стабильно при низком давлении в сети. Малые габариты, современный дизайн, низкая стоимость делает его популярным при выборе для отопления небольших зданий.
• Парапетная модификация. Навешивается на стену. Отвод дыма выполняется через трубу, входящую в комплект поставки. Выпускается двух видов – одноконтурный КСГЗ и двухконтурный КСГЗВ. Корпус котла покрыт слоем изоляции из минеральной ваты, ее можно снять, чтобы очищать нагреватель от накипи. Производительность 85%.

АГВ зарубежного производства

Зарубежные автономные газовые водонагреватели отличаются от отечественных аналогов более высокой стоимостью, повышенным КПД и зависимостью от электричества. Наиболее популярными являются АГВ марок BAXI, FERROLI, отличающиеся хорошими визуальными качествами и возможностью тонкой настройки, а также RINNAI и ANIERIA, имеющие в арсенале достоинств простоту эксплуатации и надежность.

Впрочем, несмотря на все достоинства зарубежных агрегатов, отечественные все же имеют существенное преимущество – полную энергонезависимость. К тому же, выпущенные на отечественном пространстве АГВ гораздо дешевле сами по себе, да и с точки зрения экономичности они лучше.

Достоинства газового котла Очаг

Среди достоинств газовых агрегатов Очаг отметим следующие:

1. В первую очередь, это высокая производительность, КПД достигает 90 %, это обусловлено особой конструкцией стального теплообменника.
2. Во-вторых приборы имеют достаточно привлекательный внешний вид, поэтому они прекрасно впишутся в любой интерьер.
3. Высокий уровень технической оснащенности.
4. Обслуживать технику просто и незатратно.
5. Отопительные приборы не зависят от внешних источников энергии.
6. Котлы отличаются высоким качеством, производитель гарантирует, что все приборы проходят многоуровневую проверку на заводе.
7. В комплектацию входит надежная итальянская автоматика Eurosit.
8. Агрегаты отличаются экономичностью, разумно потребляют газ. В комплектацию устройства входит стабилизирующий прибор, отвечающий за выравнивание давления. За счет этого расход газа уменьшается на 30 %.
9. Газовые котлы Очаг характеризуются высокой экологичностью, т.к. выброс веществ — минимизирован.
10. Точность регулировки температурного режима.
11. Компактный размер.

Элементы и характеристики

Газовые котлы имеют следующие технические характеристики: автоматика, которая обеспечивает стабильную и безопасную работу, а при изменении показателей автоматически настраивает в нужный режим; механический, гидравлический или пневматический привод исполнительных механизмов.

Составляющие для управления

Приборы, с помощью которых выполняется управление и контроль работы водонагревателя, следующие:

• Термодатчик – при изменении температуры воды в определённый момент включает или выключает горелку;
• Газовый редуктор с исполнительным механизмом (в некоторых конструкциях — электромагнит) — управляет клапаном подачи газа;
• Термопара – вырабатывает минимальный электрический ток для управления газовым клапаном и монтируется возле запальника;
• Датчик тяги – следит за тягой в дымоходе и в нём же устанавливается.

Такая автоматика надежна и ее редко меняют на электрическую. И, учитывая современное оснащение водогрейного устройства можно сказать, что использоваться будет ещё долго.

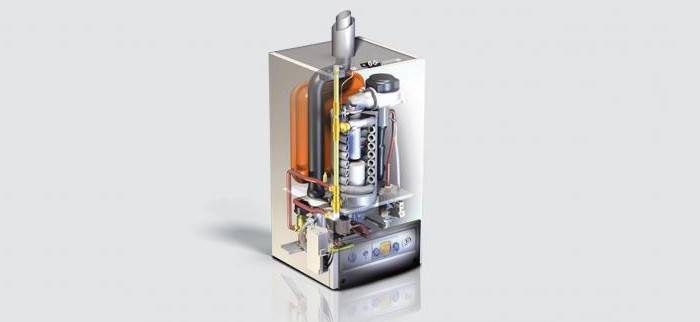

Котел Очаг устройство:

Конструктивно, котел Очаг выполнен таким образом, что его можно вписать в любую систему отопления. Лицевая дверка перенавешивается в соответствии с потребностью и открывается или с левой или с правой стороны. Две обратные линии, сбоку и сзади, дает возможность подвода теплоносителя с удобной стороны монтажа.

Котел Очаг состоит из:

• Корпус котла
• Автоматика управления
• Теплообменник
• Второй контур ( если котел двухконтурный)
• Система безопасности

В нижней части корпуса, расположена топочная камера, сбоку  и сзади закрыта секциями водяной рубашки. Сверху над топочной камерой размещается теплообменник. Высокая эффективность передачи тепла и теплообмена между уходящими газами и теплоносителем, осуществляется за счет развитой конвективной части теплообменника, состоящей из “жаровых” труб.

В верхней части теплообменника расположен дымосборник со встроенным тяго-стабилизатором. В передней части дымосборника находится датчик тяги, в верхней части дымосборника, расположен выходной патрубок котла. При встройке котла в дымовую трубу, необходимо согласовывать диаметр выходного патрубка с сечением дымохода.Технические параметры дымохода, должны соответствовать техпараметрам указанным в руководстве по эксплуатации.

В средней части дымосборника, расположена перегораживающая пластина, для обеспечения стабильной работы аппарата не зависимо от погодных условий. Теплообменник, в комплекте с дымосборником обеспечивает эффективную работу котла без вмешательства потребителя, и не требуя ручных регулировок. Тяга стабилизатора, способствует устойчивой работе котла при нестабильной тяге.

В топочную камеру аппарата установлено газогорелочное устройство российского производства компании Сервис Газ. Оно состоит из фронтальной панели, горелочных труб, датчиков безопасности (датчик пламени и датчик тяги), и блока управления САБК АТ.

Внизу, под горелочными трубами смонтирована легкоснимаемая распределительная решетка. Предназначенная для подачи вторичного воздуха на горение

Очень важно, при установке котла Очаг в помещении обеспечить свободный доступ воздуха через нижнюю часть котла по распределительной решетке на горелочные трубы

Котел должен быть установлен с просветом на высоту ножки относительно пола. Котел Очаг подсоединяется к газовой магистрали как с левой, так и с правой стороны. Это позволяет сделать конструкция блока САБК АТ. На лицевой панели установлен датчик температуры, который указывает температуру в помещении.

Газовый котел «Очаг» — популярный, российский, надежный

Российские газовые котлы «Очаг» — это довольно популярная на просторах СНГ техника. Повышенный спрос на нее обусловлен в первую очередь лояльной ценовой политикой компании-производителя и незаурядными эксплуатационными характеристиками. Но обо всем по порядку.

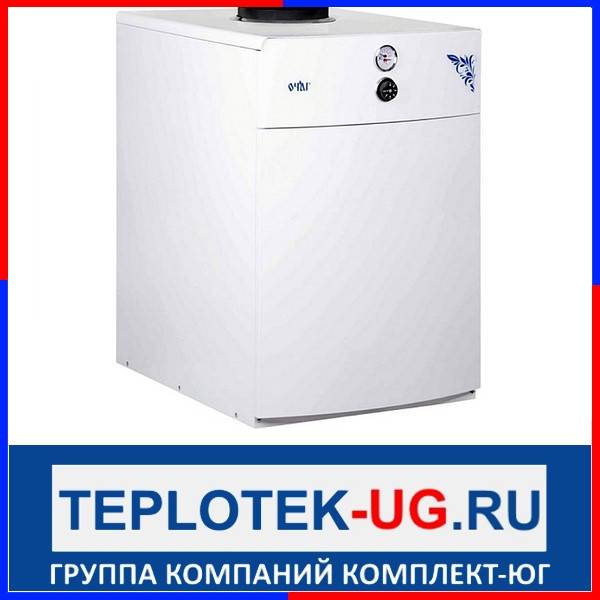

Агрегат «Очаг» — это напольный котел, который идеально подходит для теплового снабжения жилых квартир и домов. Техника в состоянии справиться с обогревом помещений, чья площадь достигает 250 квадратных метров. Аппарат «Очаг» может агрегироваться с водонагревателями, что делает эту технику универсальным решением основных бытовых вопросов горячего водоснабжения.

Конструкции российского производства функционируют на природном газе. Отечественные инженеры, хорошо знакомые с проблемами, возникающими время от времени на наших газовых магистралях, предусмотрели возможность работы котла при низком давлении топлива в системе. Естественно, рациональные покупатели, которые сталкиваются с подобными сложностями, оценят эту позитивную особенность газовых котлов «Очаг».

Встроенная автоматика делает эксплуатацию техники максимально комфортной для потребителя тепла. Система способна функционировать в заданном режиме без дополнительного постороннего вмешательства. Стоит отметить ряд преимуществ, которые характерны модели «Очаг». Среди них:

• Умеренное потребление газа. Конструкцией предусмотрен встроенный стабилизатор давления топлива, который сокращает расход газа на треть.
• Высокая экологическая лояльность. Количество вредных выбросов в атмосферу в процессе работы агрегата минимально, что особенно удивительно для отечественной техники, которой эко-безопасность не свойственна.
• Максимально точное регулирование температурного режима агрегата.

Газовый котел «Очаг» может по праву считаться достаточно безопасным по российским меркам. Естественно, нашей технике далеко до продвинутых шведских и немецких котлов, но все же наличие трехступенчатой системы безопасности уже говорит о многом. В частности, «Очаг» защищен от непредвиденного погасания пламени на горелке, от отсутствия тяги и от прекращения подачи топлива в систему. Этого более чем достаточно для того, чтобы можно было избежать типичных поломок и других проблем.

Котлы «Очаг» укомплектованы первоклассным теплообменником, выполненным из стали. Высокий КПД системы достигается благодаря методу обширного теплосъема при минимальном количестве теплоносителя, который очень гармонично внедрен в данной конструкции.

Оптимальный процесс горения газовоздушной смеси обеспечивает стабилизатор давления топлива, который предусмотрен в газовом блоке. При этом газовый котел торговой марки «Очаг» вне зависимости от давления газа в системе поддерживает постоянную тепловую производительность.

Под встроенным теплообменником равномерно располагаются мощные газовые горелки, изготовленные из жароустойчивой стали с высокими антикоррозийными свойствами. Как результат обеспечивается ровное тепловое поле в топке, что препятствует нежелательному перегреву в отдельных зонах теплообменника. Разумеется, это продлевает срок эксплуатации агрегата и его комплектующих.

Немного о плюсах конструкции

Если вы сомневаетесь в том, что вы останетесь довольны покупкой газового котла «Очаг», то обратите внимание на такие его несомненные плюсы:

• Высокий КПД, достигаемый особой конструкцией стального теплообменника.
• Ненавязчивый внешний вид конструкции, который не уродует интерьер, как это бывает при установке агрегатов отечественного производства.
• Высокий уровень технической оснащенности.
• Простота и дешевизна обслуживания техники.
• Независимость агрегата от внешних источников энергии.
• Высокое качество сборки, которое гарантировано многоуровневой проверкой в заводских условиях.
• Приспособленность техники к специфичным условиям эксплуатации в России и странах СНГ.
• Наличие надежной качественной итальянской автоматики EUROSIT.

Итоги

Поскольку покупка котла – это дело ответственное, то не стоит торопиться с выбором агрегата. Большинству покупателей «с головой» хватило бы технических возможностей газового котла «Очаг», однако, если вы ожидаете от водонагревательной техники абсолютно автоматизированной работы и неукоснительной безопасности, то вы «обратились не по адресу».

Естественно, цена техники «Очаг» манит потенциального клиента, однако стоит помнить, что на рынке есть агрегаты чуть дороже, однако с более богатой комплектацией. Поэтому, приобретая котел отечественного бренда, стоит четко отдавать себе отчет в том, что вам точно хватит всех встроенных функций на ближайшие 10-15 лет.

Достоинства и недостатки АГВ

Перечень положительных качеств АГВ выглядит следующим образом:

1. Независимость от электричества. Данное качество зачастую оказывается основополагающим при выборе АГВ. Для работы рассматриваемого оборудования совершенно не требуется электричество, поэтому оно отлично впишется в ситуации, где с электричеством проблемы, или же если есть желание сэкономить на нем.
2. Дешевизна. В сравнении с любыми зарубежными аналогами АГВ выигрывают во всем, что касается стоимости оборудования. Это достоинство остается таковым даже с учетом крайне низкого КПД автономных газовых водонагревателей.
3. Экономичность. АГВ по праву считаются одним из самых экономичных видов газового отопительного оборудования.

Недостатки АГВ сводятся к следующему списку:

1. Большие размеры. Для установки АГВ требуется около 1 м3 пространства – а это довольно много. Зачастую для монтажа подобного оборудования отводится отдельное помещение.
2. Внешний вид. АГВ с визуальной точки зрения представляет собой сугубо утилитарную вещь, в которой нет ни малейшей эстетической ценности. Помимо непрезентабельного вида самого нагревателя, система отопления обязательно дополняется крупногабаритными трубами и радиаторами, поэтому для создания хорошего интерьера приходится изощряться.

Почему газовый котел тухнет?

Затухание пламени газового котла может быть вызвано внешними или внутренними причинами.

К внешним причинам относятся:

• Возникновение обратной тяги. Самый сложный случай, практически не поддающийся устранению обычными средствами. Иногда помогает устранение сквозняков, открытие или закрытие некоторых дверей или окон.
• Сильный порыв ветра на улице. Случаи срыва пламени ветром часты, они являются следствием неудачно расположенного дымохода или малой высотой над поверхностью кровли.
• Сквозняки в помещении. Эта ситуациявполне разрешима, главное — определить источник сквозняка и закрыть его.

Внутренними проблемами могут быть:

• Прекращение подачи газа в магистрали.
• Отказ газового клапана, проблемы с газовой аппаратурой.
• Засорение форсунок горелки сажей и продуктами горения.

В случае возникновения подобных проблем следует позвонить в газовую службу и уточнить причины отсутствия газа. Кран подачи топлива перед этим надо перекрыть.

Вызвать специалиста из сервисного центра и поручить ему ремонт газовой аппаратуры.

Самостоятельно пытаться отремонтировать газовый блок запрещается, это может вызвать весьма опасные и даже фатальные последствия.

Обзор моделей

Если к жилью подведены коммуникации, всегда можно обеспечить его теплом и горячей водой. Более 50% котлов, устанавливаемых отечественными потребителями – газовые. Среди них не последнее место занимает и продукция «СервисГаз».

КСГ-7АТ

Если вы ищете самый дешевый вариант, обратите внимание на энергонезависимый одноконтурный аппарат КСГ-7АТ. Его ориентировочная стоимость 10 600 рублей

Материал изготовления – сталь. Напольный вариант Простая и удобная эксплуатация. Экономно расходует топливо. Способен отопить 80 м кв. Технические характеристики:

• Предельная мощность — 7 кВт.
• Высокий КПД – 85%.
• Давление воды – 0,1 МПа.

Стабильная работа даже при самом низком давлении в газопроводе. Укомплектован газовым блоком. Имеется встроенный стабилизатор давления и тяги. Компактный теплообменник из стали. Материал горелки – жаропрочная нержавейка. Удобно обслуживать – можно легко снять облицовку. Подключение газа – с любой из двух сторон. Есть устройство, собирающее конденсат.

По мнению пользователей, модель отличается замечательными характеристиками. Если заменить жиклёры горелки, можно в качестве топлива использовать сжиженный газ.

КНГ 24

Ориентировочная цена 25 000 рублей. Двухконтурный. Настенный. Компактный аппарат со стильным дизайном. Реализованы последние технические достижения. Абсолютно бесшумная работа – можно устанавливать прямо в комнате, он ничем не помешает жильцам. Передняя панель имеет ЖК-экран для отображения текущих параметров. Котел может использоваться для отопления помещений, оборудованных водяной системой отопления, и для подогрева воды. Технические параметры:

• КПД – 90%
• Может отопить помещения общей площадью – 220 м кв.
• Предельные мощности обогрева – 4,6-24 кВт.
• Имеется автоподжиг.
• Расход газа — 2,6 м куб/ч.

Можно подключать теплый пол. Закрытый тип камеры сгорания. Способен функционировать на природном или сжиженном газе. Предусмотрено несколько ступеней автоматической защиты. Весит 36 кг.

КСГ-11

Назначение – теплоснабжение помещений разного назначения. Особенности конструкции:

• Удобный монтаж – подключить газ можно с любой стороны.
• Напольный.
• Дверцу можно переустанавливать на удобную пользователю сторону.
• Устройство сбора конденсата.
• Стальной теплообменник.
• Теплоизоляция – 30 мм.
• Тип горения – низко факельный.
• Бесшумная работа.
• Возможно применение блока управления EUROSIT 630 либо САБК-АТ.

Технические параметры:

• Теплопроизводительность 11 кВт.
• Площадь обогрева – 125 м кв.
• КПД – 90%.
• Расходование газа – 1,34 м куб/ч.
• Вес 48 кг.

КСТГ-16

Комбинированный одноконтурный котел с максимальной мощностью обогрева 16 кВт. Может работать на угле или на газе. Рассчитан на отопление 160 м кв. Напольная установка. Без автоподжига и модуляции пламени. КПД – 74%.

КСГ-10 АТ

Напольная установка. теплопроизводительность 10 кВт. Отапливает площадь до 100 кв. м. Расходует топлива — 1,11 м куб/ч. Цена – 11 000 рублей. Можно, заменив жиклёры горелки, топить сжиженным газом – 0,88 кг/ч. Потребители отмечают компактность устройства, его габариты- 25х47х75 см. Вес – 48 кг. Вместительность бака – 18 л.

КСГ-7 Е

Напольный. Одноконтурный. Отличается устойчивой работой при низком давлении в трубах газоснабжения. Ориентировочная цена – 11 900 рублей. КПД 85%. Потребителей привлекает компактность, экономичность и стильный дизайн. Отапливает до 80 кв. м. Весит 37 кг. Открытая камера сгорания. Без автоподжига. Модуляции пламени нет. Бюджетная версия с ограниченным набором функций.

Парапетные модификации

Их отличительная черта – отсутствие дымохода Дымоудаление производится через трубу, поставляемую в комплекте. Установка – настенная. В стенах делают заранее отверстие – в него вставляют патрубок дымохода. Монтировать нагреватель можно на стенку, выходящую на улицу. Выпускается две модификации парапетного типа:

• КСГЗ – с одним контуром;
• КСГЗВ – с двумя контурами.

Корпус теплоизолирован минватой, его легко снять – для доступа к частям нагревателя, нуждающимся в очистке. 89% КПД. Теплообменник имеет защиту от солей и накипи.

Котел Очаг Преимущества

• Лаконичный дизайн;
• Высокий КПД до 92%;
• Газовые блоки собственной разработки концерна «СервисГаз»;
• Полностью энергонезависимый. Нет необходимости подключения к электрической сети;
• Возможность переоборудования для дальнейшей эксплуатации на сжиженном газе;
• Стабильная работоспособность устройства в случае заниженного газового давления;
• Горелка жароустойчивая из нержавейки.
• Стабилизатор давления газа и тяги встроен в котел Очаг;
• Регламентное обслуживание  при помощи легкосъемных турбулизаторов в газо-проходных каналах добавляет удобство эксплуатации;
• Легкий монтаж с выбором одного из двух вариантов подключения газа.
• Термопары служат дополнительной защитой от поломок в работе;
• Сервисное  обслуживание благодаря специальному креплению дымосборника не препятствует удобной работы с газоходной частью;
• Снижение финансовых затрат на монтаж способствуют небольшие диаметры патрубков = 1,5 дюйма;
• Срок службы не менее 15 лет;
• гарантийный срок от производителя 2 года.

Напольный газовый котел Очаг КСГВ, служит прибором теплоснабжения помещений площадью до 160 м2., учитывая,что высота потолка, не превышает 2,7 м. Более высокие потолки скорее всего потребуют более точного расчета теплового оборудования. Двухконтурная модель обеспечивает потребителя теплом в комплексе с горячим водяным обеспечением, о чем указывает индекс “В”.

Расшифровка аббревиатуры КСГВ С -12,5 АТ

Буквенные обозначения, которые имеет котел Очаг интуитивно понятные и не составляют сложности при расшифровке: «К» – котёл «С» – стальной «Г» – газовый «В» – возможность подачи ГВС (установлен змеевик водо- подогревателя) «12,5» – мощность котла в килловатах «А» – атмосферный «Т» – возможность эксплуатации как твердотопливный «Е» – автоматика EUROSIT «С» – автоматика САБК-АТ

В устройстве используется стабилизатор давления газа, призванный урегулировать сетевое давление, и обеспечить однообразное и устойчивое пламя на основных горелках без изменения тепловой производительности. Применяется новая жароустойчивая горелка из нержавейки, атмосферного типа. Установлена она снизу теплообменника, поддерживая однородную тепловую зону в топочном узле. Конструкция имеет равномерное размещение и не допускает зонального перегрева теплообменника и выход его из строя.

Встроенный стабилизатор тяги уравновешивает давление на входе в эжектор главных горелок и на выходе из щелевых пазов. Таким образом обеспечивается  постоянное разряжение и стабильное сгорание газовоздушной смеси в топке без дополнительного регулирования.
