Разновидности и преимущества Котлов Navien Deluxe

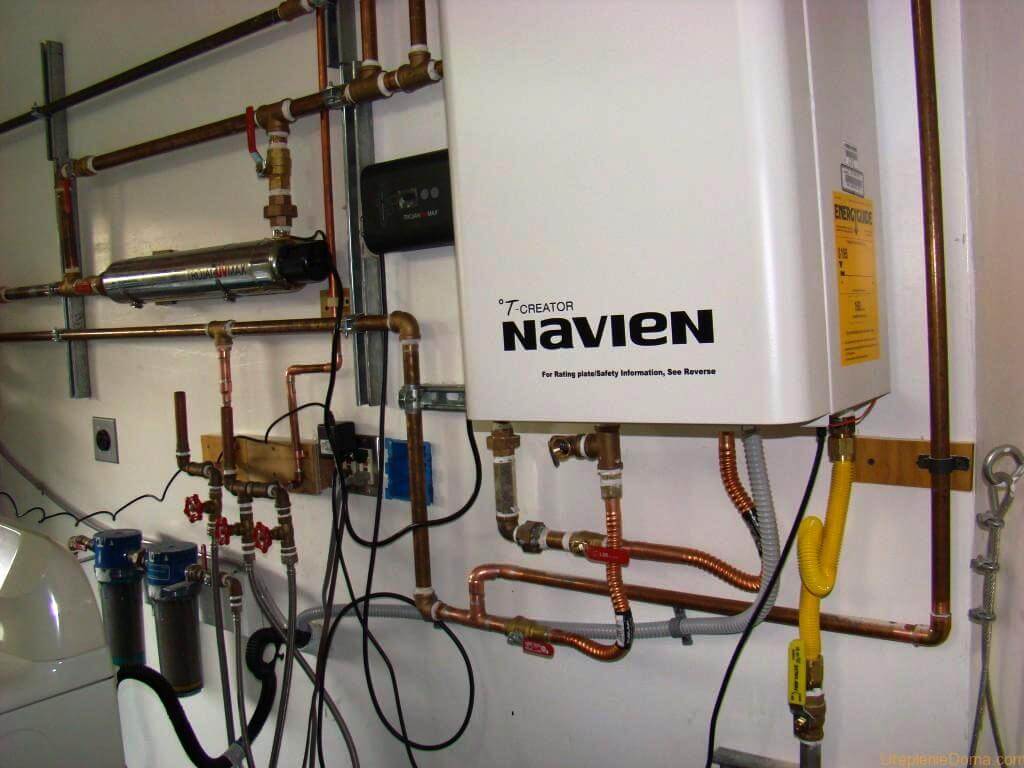

Установка и подключение

Монтаж, наладку и первый пуск любой модификации газового котла Navien должны выполнять сервисная служба, а запуск газового оборудования представители горгаза.

Впрочем, собственнику теплового оборудования потребуется знать основные моменты пуска котла в эксплуатацию, чтобы контролировать ход монтажно-строительных работ.

Газовый котел не допускается устанавливать во влажных, подвальных помещениях, не имеющих приточной вентиляции. Обычно такие навесные агрегаты устанавливают в кухнях, если позволяет свободная площадь, а напольные варианты в специальной топочной.

Основные правила расположение настенного котла Navien:

1. Котел устанавливается на капитальную стену из жаростойких материалов.
2. Промежуток от фронта котла до противоположной стены должен быть не менее 1.0 для того чтобы можно было обслуживать устройство.
3. Промежуток от котла до любого электроприбора должен быть не менее 0.6 м.
4. Промежуток между боковой поверхностью котла и стен должен быть не менее 0.2 м.
5. Промежуток между уровнем пола и нижней плоскостью котла должен быть не менее 0.8 м.
6. Агрегат должен иметь самостоятельную линию электропитания 220В/50Гц.
7. Корпус котла в обязательном порядке заземляют.
8. Помещение, в котором устанавливается газовый аппарат, должен иметь 3-х кратную часовую систему приточной вентиляции.

Плюсы и минусы газовых систем Навьен

Газовый котел для отопления частного дома Навьен имеет ряд неоспоримых преимуществ:

• Защита от промерзания. При падении температуры внутри помещения система автоматически запускает режим защиты от промерзания. При снижении температуры воды ниже 10 ºС включается циркуляционный насос, обеспечивающий постоянную циркуляцию теплоносителя в системе отопления.

  При падении температуры ниже 5 ºС зажигается горелка и теплоноситель прогревается до 22 ºС.

• Наличие системы турбонаддува. Вентилятор турбонаддува в таких котлах располагается под камерой сгорания, и изменяет скорость своего вращения согласно счетчику. Он направляется от механизма давления воздуха APS. Получается, что воздух попадает в камеру сгорания в объеме, пропорциональном объему подаваемого газа. Лишь такая система Айс Турбо с установленным вентилятором и механизмом APS дает возможность обеспечить полное сгорание газа с наименьшими потерями тепла.
• Наличие теплообменника из нержавейки. В отличие от меди, у него высокая устойчивость к окислению. Такой нюанс в значительной степени продлевает срок эксплуатации настенных газовых котлов Navien. Однако даже с учетом высокой устойчивости нержавеющей стали к образованию ржавчины, такие теплообменники используются в котлах крайне редко, так как они обладают намного меньшим уровнем теплопроводности по сравнению с теплообменником из меди. И лишь в настенных газовых котлах Navien ace Turbo имеется моделируемая система турбонаддува для повышения коэффициента полезного действия всей системы.
• Продолжительная и безопасная работа системы в условиях постоянных внешних сбоев. Функция SMPS, имеющаяся в микропроцессоре, предохраняет систему от повреждений при перебоях в электросети. Только котлам Навьен удается нормально функционировать в условиях значительных перепадов. Это продлевает их срок эксплуатации в значительной степени в сравнении с другими устройствами обогрева.
• Возможность отапливать помещение и подогревать воду в условиях низкого давления в системе.

Автоматизированная мобильная система управления обогревом благодаря наличию встроенных датчиков температуры дает возможность значительно сэкономить на потреблении газа.

Популярные модели котлов Deluxe

Турбированный котел из новой серии, предназначенный для установки в квартире

Первоначально в производство были запущены две хорошо узнаваемые серии: Navien ATMO и Navien ACE. К настоящему моменту они изъяты или готовятся к снятию с производственного процесса. Их заменили котлы серий Deluxe и Prime, имеющие очень схожие характеристики. Наибольший интерес представляют агрегаты первого ряда.

Основные параметры модели Deluxe 24k:

• Тип оборудования: газовый котел.
• Количество контуров: две штуки.
• Показатель тепловой мощности: 24 кВт.
• Отапливаемая одним котлом площадь – не менее 240 м².
• Способ размещения в комнате: настенное исполнение.

Для модели Deluxe 16k параметры будут отличаться лишь мощностью (16 кВт) и меньшей отапливаемой площадью.

Модельный ряд котлов Navien постоянно дополняется новыми образцами, так что полный перечень всех наименований рассмотреть практически невозможно.

Модельный ряд и их характеристики

В настоящее время представленная компания предлагает 3 вида настенных отопительных устройств:

• атмосферные;
• турбированные;
• конденсационные.

Атмосферные газовые котлы Navien

Атмосферные агрегаты, имеющие открытую камеру сгорания, представляет модификация Navien Atmo. Она предназначена для работы в жестких условиях с перепадами газового давления (в диапазоне 8 -17 мбар) и воды в трубопроводе (от 0.6 до 8 Бар). Мощность таких котлов колеблется в диапазоне от 13 до 24 кВт. Теплоноситель может нагреваться до 80°C, а ГВС до 60°C при выработке 10 л в минуту. Для вывода продуктов горения газовые котлы оснащают классическими дымоходами. Контур, работающий на обогрев, изготовлен из меди, теплообменник для подачи горячей воды – из нержавеющей стали.

… Обратите внимание! В Россию и страны СНГ поставляют только двухконтурные агрегаты, как настенные, так и напольные. Управление газовым котлом с открытой камерой сгорания осуществляется с помощью дистанционного пульта

Также отопительные устройства Navien Atmo имеют защитную систему от замерзания теплоносителя. КПД котлов этой серии составляет 86%

Управление газовым котлом с открытой камерой сгорания осуществляется с помощью дистанционного пульта. Также отопительные устройства Navien Atmo имеют защитную систему от замерзания теплоносителя. КПД котлов этой серии составляет 86%.

Турбированные агрегаты Navien

Линейка устройств с закрытой камерой сгорания состоит их 3 серий:

• Prime включает устройства мощностью 13-35 кВт;
• Deluxe состоит из теплогенераторов от 13 до 40 кВт;
• Smart TOK включает модели на 13-35 кВт.

Воздух в закрытую камеру сгорания газового котла подается с улицы принудительно с помощью вентилятора через коаксиальную трубу. Дымоход такого типа имеет компактные габариты и устанавливается проще, чем классический. Благодаря такой системе подачи воздуха, агрегаты с закрытой камерой сгорания выдают высокий КПД=93%.

…

Газовые котлы Navien Deluxe способны выдержать перепады напряжения в электросети ±30 В от номинального 220 В. При этом агрегаты работают без остановок и сбоев, что существенно продлевает их срок службы. Они оснащены системой защиты от замерзания, которая работает следующим образом:

• при остывании теплоносителя до 6°C автоматически включается нагрев до момента, пока его температура не станет 20°C;
• если вода в отопительном контуре охлаждается до 9°C, запускается циркуляционный насос, который заставляет жидкость циркулировать в системе.

Обратите внимание! Газовые котлы, которые имеют в комплекте коаксиальную трубу, маркируют Deluxe Coaxial. Теплогенераторы линейки Prime отличаются наличием дополнительного погодозависимого модуля, управляющего работой котла в зависимости от погодных условий на улице

Максимальной автоматизацией обладает серия SmartTOK – данными котлами можно управлять с помощью мобильного приложения на смартфоне

Теплогенераторы линейки Prime отличаются наличием дополнительного погодозависимого модуля, управляющего работой котла в зависимости от погодных условий на улице. Максимальной автоматизацией обладает серия SmartTOK – данными котлами можно управлять с помощью мобильного приложения на смартфоне.

Конденсационные котлы

Конденсационные настенные газовые котлы Navien представлены серией NCN и NCB. Их КПД значительно выше за счет использования тепла из конденсата и составляет 99-108%. Теплообменники агрегатов выполнены из нержавеющей стали.

Комплектация конденсационных котлов аналогична турбированным, но контроллер имеет увеличенное число функций, например, возможность установки определенного климата в помещении на неделю вперед.

В серию Navien NCN входят 4 агрегата мощностью от 22 до 40 кВт, а в Navien NCB – 4 котла от 24 до 40 кВт.

В конденсационных котлах ГВС нагревается до 65°C, а теплоноситель – до 90°С. Представленные отопительные устройства могут выдержать давление воды до 10 Бар. Подача воздуха происходит как при помощи коаксиального, так и обычного дымохода. Но не стоит забывать, что во втором случае газовый котел будет забирать воздух из помещения и потребует устройства отдельной топочной.

Обратите внимание! Все запчасти для настенных газовых котлов navien производит только данная компания, в отличие от европейских теплогенераторов, у которых комплектующие имеют разных производителей

Настенные модели

Именно они стали основной позицией, которая хорошо прижилась в России. Выходя на отечественный рынок, корейские инженеры столкнулись со специфичными проблемами, которые не давали возможность эксплуатировать настенные газовые котлы «Навьен». А это:

• Низкое давление в газовых магистралях, особенно этим отличались трубопроводы, построенные по принципу кооперации. Такие системы встречаются в основном в загородных поселках, где отопительные котлы очень востребованы.
• Нестабильное давление в системе водопровода.
• Все время происходящие перепады в системе электроснабжения.
• Небольшое количество технически подготовленных работников, на которых можно было бы переложить услуги обслуживания и ремонта.

Поэтому корейцы решили в первую очередь зайти на российский рынок с нивелированным под российские условия эксплуатации газовым котлом Navien Ace. Кстати, эта модель до сих пор является одной из самых популярных и востребованных.

Схема турбонадува

Котел Navien Ace

В чем преимущества данной модели, почему она до сих пор так популярна?

• Во-первых, производитель установил в конструкцию агрегата уникальный блок, который следит за напряжением в сети переменного тока. Без помощи стабилизатора этот агрегат спокойно выдерживает падение напряжения до 30%. Он может работать и при стандартном напряжении в 220 вольт, и при 155 в, и при 280 в. Кстати, такие скачки выведут из строя любую другую модель.
• Во-вторых, существует определенный минимальный показатель давления в газовой магистрали, которая считается критичной. Ниже его котлы отопления уже не работают. Так вот для многих этот показатель равен 13 миллибар, а для газового котла Навьен этот показатель равен 4 миллибара. Представляете, какая большая разница. Уже многие котлы отказываются работать, а «корейцу» даже более низкое давление ни почем.
• В-третьих, низкое давление воды в отопительной системе. В этой модели предел составляет 0,1 бар. Соответственно котлы этой марки могут быть использованы и в частном домостроении, и в городских квартирах.
• В-четвертых, есть у этой модели одна очень важная функция, которая отвечает за замерзание теплоносителя. Если температура теплоносителя опускается ниже +5°С, циркуляционный насос, который располагается внутри корпуса отопительного прибора, начинает работать в постоянном режиме. Он прогоняет воду по системе отопления, не давая ей замерзнуть. Это очень интересное решение данной проблемы.

Если рассматривать эту модель с чисто технической стороны, то необходимо отметить, что устройство газового котла «Навьен» достаточно сложное. На рисунке ниже показано, из каких узлов и частей он состоит.

Устройство котла

По сути, это миниатюрная котельная, где есть все: циркуляционный насос, расширительный бак, блок автоматики и всевозможная запорная арматура. Кстати, специалисты жалуются на неадекватную работу автоматической системы. К сожалению, это одно из слабых мест отопительного агрегата, куда можно еще добавить и плохую работу регулятора температуры. Он частенько заедает, поэтому в последних моделях колесико было заменено кнопочной панелью.

Мощность данного вида котлов варьируется в диапазоне 7-40 кВт. Но здесь есть своеобразное разделение, которое определяет конкретную модель. К примеру, газовый котел Navien Ace 16k, у которого мощность варьируется в пределах от 9 до 16 кВт, или Navien Ace 40k с мощностью от 14 до 40 кВт. Но вот что удивительно, все основные технические характеристики газовых котлов Навьен настенного исполнения практически одинаковые, кроме, конечно, расхода топлива и площади обогреваемого здания.

Давайте перечислим некоторые общие технические характеристики.

Технические параметры	Показатель
КПД	90-92%
Температура теплоносителя	40-80°С
Давление теплоносителя	0,6-3,0 бар
Температура воды в системе ГВС	30-60°С
Давление в системе ГВС	0,3-8,0 бар
Габаритные размеры	695×440х265 мм

Схема установки

Принцип работы

Если говорить о том, как работают настенные модели, то никаких особенных отличительных правил здесь нет. Это стандартная классическая схема, где используется горелка, камера сгорания и теплообменник.

Основная масса моделей настенных агрегатов – это котлы с закрытой камерой сгорания. Поэтому эти приборы обеспечиваются турбонадувом и коаксиальным дымоходом.

. и без опыта строительства

Мои труды 2017 года.

Как я настраивал котел Навьен, выбег насоса и воздуходувки

Сначала вопрос, зачем регулировать выбег насоса и воздуходувки, ну, наверное чтобы меньше работали, и меньше изнашивались, как я заметил, пока с опытом котла в зимнем режиме, воздуходувка крутится после остановки котла еще 1 минуту, в это время холодный воздух с улицы, уже не нагреваясь в коаксиальном дымоходе, интенсиво охлаждает теплообменник котла, что вобщем то губительно для его здоровья, и лишние потери тепла в атмосферу, т.е. можно без ущерба для котла, уменьшить время выбега вентилятора, об этой процедуре, и заоднем, о процедуре уменьшения выбега насоса (актуально в летнем режиме, когда котел включается только на нагрев горячей воды, и снова отключается), поподробнее и по порядку

Режим регулирования пост продувки, (выбег насоса и вентилятора)

Порядок установки этапов на табло пульта котла

1 Выключите питание с пульта котла

2 Нажмите кноки «батарея» и «горячая вода»

кноки батарея и горячая вода

3 На дисплее высветится режим Р1 для настройки выбега насоса в летнем режиме

высветится режим Р1

4 Нажмите кнопку «горячая вода» для настройки выбега насоса в летнем режиме

Нажмите кнопку горячая вода

5 Нажмите кнопки + или — , на дисплее высветится цифры 10 или 40, при выборе цифры 10 выбег насоса составит 5 минут, при цифре 40 = 20 минут, выберите нужный вам вариант

Нажмите кнопки + или — для выбора варианта выбега

6 Нажмите кнопку «горячая вода» для выхода из режима настройки выбега насоса

Нажмите кнопку горячая вода

7 Нажмите кнопку +

8 На дисплее высветится режим F1 для настройки выбега воздуходувки в летнем режиме

На дисплее высветится режим F1

9 Нажмите кнопку «горячая вода» для настройки выбега воздуходувки в летнем режиме

Нажмите кнопку горячая вода

10 Нажмите кнопки + или — , на дисплее высветится цифры 1 или 2 или 4, при выборе цифры 1 выбег воздуходувки составит 30 секунд, при цифре 2 = 1 минута, при цифре 4 = 2 минуты, выберите нужный вам вариант

Нажмите кнопки + или —

11 Нажмите кнопку «горячая вода» для выхода из режима настройки выбега воздуходувки

Нажмите кнопку горячая вода

12 Нажмите кнопку +

13 На дисплее высветится режим P2 для настройки выбега насоса в зимнем режиме

режим P2 для настройки выбега насоса в зимнем режиме

14 Нажмите кнопку «горячая вода» для настройки выбега насоса в зимнем режиме

Нажмите кнопку горячая вода

15 Нажмите кнопки + или — , на дисплее высветится цифры 10 или 40, при выборе цифры 10 выбег насоса составит 5 минут, при цифре 40 = 20 минут, выберите нужный вам вариант

Нажмите кнопку + или —

16 Нажмите кнопку «горячая вода» для выхода из настройки выбега насоса в зимнем режиме

Нажмите кнопку горячая вода

17 Нажмите кнопку +

18 На дисплее высветится режим F2 для настройки выбега вентилятора в зимнем режиме

режим F2 для настройки выбега вентилятора в зимнем режиме

19 Нажмите кнопку «горячая вода» для настройки выбега вентилятора в зимнем режиме

Нажмите кнопку «горячая вода» для настройки выбега вентилятора

20 Нажмите кнопки + или — , на дисплее высветится цифры 1 или 2 или 4, при выборе цифры 1 выбег воздуходувки составит 30 секунд, при цифре 2 = 1 минута, при цифре 4 = 2 минуты, выберите нужный вам вариант

Нажмите кнопки + или —

21 Когда все уставки произведены, необходимо подождать 10 секунд, или нажать 1 раз кнопку выкл на пульте

Ждите 10 сек или выключите котел с пульта

Все, все настройки завершены, можно пользоваться

Если что, то у меня есть для скачивания файл инженерного меню от корейцев с кривоватым переводом, но в нем все что я мог рассказать на страницах, ну может чуть больше, там есть просто упоминание, что если пульт от котла выйдет из строя, то путем замыкания проводов пульта от самого котла, можно его включить в работу, но он будет греть до 80 градусов систему отопления, но зато — не замерзнем до покупки нового пульта, или приезда ремонтной команды с запасным пультом!

Достоинства и недостатки Навьен Делюкс

На мировом рынке котлы реализуют более 30 лет. Они завоевали популярность благодаря надежности и функциональности. Высокий уровень безопасности газового оборудования обеспечивается несколькими системами защиты:

1. От замерзания системы теплоснабжения, при продолжительной остановке оборудования в холодное время года.
2. От разрушительных режимов работы электрической сети, при скачках напряжения.
3. От низких режимов работы газовой сети.
4. От аварийных режимов работы водопровода, при снижении напора теплоносителя до 0,1 бара.

Группа безопасности котла Навьен содержит первичные датчики по температуре и давлению, контрольный манометр и предохранительно-сбросной клапан от превышения давления в контуре теплоснабжения. Для защиты внутренних поверхностей нагрева воды от накипи установлен фильтр очистки воды от солей жесткости.

В электронную плату системы управления котлоагрегатом встроен чип SMPS, который защищает котельное оборудование от колебаний в сети +/- 30% от нормального напряжения 220В.

Достоинства и недостатки

Достоинствами агрегата принято считать:

• Простота эксплуатации.
• Регулировка режимов работы производится с выносного пульта и не требует никаких сложных или специальных действий.
• Оптимальное для подобных устройств соотношение качества и стоимости.
• Возможность одновременного отопления дома и подачи ГВС.
• Монтаж и подключение котла не отличаются особой сложностью и могут быть выполнены самостоятельно.
• Оборудование адаптировано к эксплуатации в российских условиях и способно работать на низких давлениях воды и газа, а также свободно переносит перепады и резкие скачки давления.

Недостатками являются:

• Пользователи единодушно сетуют на слишком высокий уровень шума от вентилятора и хлопки при запуске горелки.
• Теплообменник из нержавейки менее эффективен, чем медный узел, использованный в других сериях. Положение в какой-то степени спасает наличие турбонаддува, но он же ускоряет выход узла из строя.
• Существует необходимость приобретения стабилизатора. Несмотря на заверения производителей о способности автоматически компенсировать колебания сети в пределах 30 % от номинала, на практике котлы просто отключаются. Также недостатком является отсутствие возможности автономной работы, без электричества. Любое отключение чревато прекращением обогрева с непредсказуемыми последствиями.

ВАЖНО! Как достоинства, так и недостатки котлов Навьен в большинстве присущи всем подобным агрегатам и могут считаться особенностями конструкции агрегатов

Продукция компании Navien

Отопительная техника навьен является надежным и долговечным оборудованием, технические характеристики которого подходят для отопления и горячего водоснабжения частного дома или городской квартиры.

Настенные котлы

Все настенные котлы компании навьен отличаются компактными размерами и имеют двухконтурное исполнение.

Серия Navien ATMO

Имеет сравнительно небольшую мощность от 9 до 24 кВт. Однако этой мощности вполне хватает для отопления и горячего водоснабжения частного дома площадью до 240 м2. Вот некоторые технические характеристики, которыми обладает любой двухконтурный котел этой серии:

Медный теплообменник позволяет быстро и эффективно передавать тепло от открытой горелки к теплоносителю.

• Электронная модуляция пламени в автоматическом режиме способна настроить необходимый уровень пламени.
• Интеллектуальная система антизамерзания не позволит системе заморозиться. Такая система включается автоматически.

Серия Navien DELUXE

Серия имеет модельный ряд, включающий двухконтурные настенные агрегаты мощностью от 9 до 40 кВт. Это позволяет отопить площадь до 400 м2. Основные технические характеристики, которые содержит инструкция к оборудованию, имеют такие показатели:

• Особый теплообменник из нержавеющей стали меньше подвержен коррозии и образованию накипи.
• Инновационная система турбонаддува обеспечивает пропорциональность воздушно-газовой смеси, поступающей на горелку.
• Такая особенность повышает КПД котла до 92%.

Серия Navien PRIME

Главной особенностью котлов этой серии является встроенная погодозависимая автоматика. Такая автоматика включается при расположении выносного датчика на улице, который дает сигнал на запуск горелки в зависимости от погодных условий.

Серия Navien SMART TOK

Двухконтурные настенные котлы навьен этой серии укомплектованы инновационной автоматикой, инструкция к которой позволяет управлять работой оборудования при помощи смартфона. Синхронизировав свой смартфон с автоматикой котла, вы получите возможность:

• Запускать устройство при возвращении домой с работы.
• Регулировать температуру мощности отопления, находясь далеко от дома.
• Дистанционно задавать режим работы или выключать отопление.

Такое нововведение во время эксплуатации по достоинству оценили пользователи, установившие современное оборудование, оставив многочисленные отзывы на сайте производителя.

Напольные котлы

Мощные газовые котлы navien напольного исполнения представлены такими сериями оборудования:

1. Серия Navien GST: напольный котел имеет максимальную мощность – 60 кВт, что позволяет обогреть площадь частного дома до 600 м?. В котлах этой серии установлен стальной теплообменник, что уменьшает стоимость и вес отопительного агрегата.
2. Серия Navien GA. Двухконтурный напольный котел этой серии отличается надежностью и компактными размерами. Небольшие габариты делают возможным установку и запуск этой аппаратуры своими руками.

Также компания навьен выпускает дизельные агрегаты. Такой напольный котел оборудован современной горелкой, которая обеспечивает малошумную и высокоэффективную работу отопительного оборудования.

Настройка газового котла Навьен

Далее рассмотрим, как осуществить настройку газового котла Навьен Делюкс своими руками. Манипуляции производят с помощью выносного пульта, имеющего встроенный комнатный датчик температуры.

Настройка отопления

Чтобы настроить режим отопления и выставить температуру теплоносителя, следует зажать кнопку с изображением радиатора, пока на экране не появится такой же значок. Если картинка «радиатор» мигает, значит, на экране высвечивается установленная температура теплоносителя. Если символ не мигает, то высвечивается фактический уровень нагрева воды.

Настенные газовые котлы Navien – модельный ряд, плюсы и минусы

Как работают и какие преимущества газовых котлов «Navien Ace»

Для установки желаемой температуры используют кнопки «+» и «-» при мигающем значке «радиатор». Возможный диапазон находится в пределах от 40ºC до 80ºC. После настройки температуры она автоматически сохранится. Несколько секунд значок «радиатор» будет мигать, после чего на экране высветиться фактическая температура теплоносителя.

Отопление с регулировкой температуры воздуха

Для настройки желаемой температуры воздуха в помещении необходимо зажать кнопку «радиатор», пока на экране не появится изображение «домик с термометром». Он означает режим «Отопление с регулированием температуры воздуха в помещении».

При мигающем символе «домик с термометром» на экран выводится желаемая температура в помещении. При немигающем значке на дисплее высвечивается фактическая комнатная температура.

Когда значок мигает, с помощью кнопки «+» и «-» выставляется желаемый уровень нагрева в помещении, регулируемый в диапазоне 10-40ºC. После этого температура автоматически сохраняется, и значок перестает мигать.

Настройка температуры горячей воды

Для настройки температуры горячей воды необходимо зажать кнопку «кран с водой» пока в правом углу не появится аналогичный мигающий символ. После этого можно установить желаемую температуру горячей воды в диапазоне от 30ºC до 60ºC. Настройки автоматически сохранятся и символ «кран с водой» перестанет мигать.

Обратите внимание! В режиме «Приоритет горячей воды» температура нагревания воды регулируется иначе. Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек»

Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»

Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»

Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой».

Режим «Приоритет горячей воды» подразумевает приготовление запаса воды заданной температуры даже в случае, если она не используется. Он позволяет подать нагретую воду потребителю на несколько секунд раньше.

Режим «Вне дома»

Режим «Вне дома» подразумевает работу газового котла только для приготовления горячей воды. Для перевода агрегата в данный режим нужно нажать кнопку, на которой изображены стрелка и кран с водой. Появившийся символ «кран с водой» на экране означает, что режим «Вне дома» установлен. Рядом с ним отображается фактическая температура в комнате.

Обратите внимание! Данный режим удобен для использования в теплое время года, когда горячее водоснабжение необходимо, а в отоплении надобности нет

Настройка режима «Таймер»

Режим «Таймер» необходим для задания времени остановки работы газового котла в границах от 0 до 12 часов. Агрегат будет работать по полчаса, отключаясь на время заданного интервала.

Чтобы установить режим «Таймер», следует зажать кнопку «радиатор» пока не появится символ «часы». При мигающем значке с помощью клавиш «+» и «-» задают время интервала. Выставленное значение сохраняется, «часы» перестают мигать, и на дисплее отображается фактическая температура воздуха.

Обзор моделей

Многие пользователи поначалу давали негативные отзывы о корейских котлах. Причины – течи в соединениях. Устранять их приходилось, заменяя прокладки – нужно покупать довольно дорогой комплект. Вторая недоработка была связана с запоздалым запуском горелки – теплоноситель успевал остыть больше нужного. Но компания исправила недочеты, сегодня подобных обвинений в адрес «Навьен» практически нет. Бренд выпускает навесные нагреватели трех типов:

• атмосферные;
• конденсационные;
• турбированные.

Потребитель может приобрести газовый котел:

• Одноконтурный или двухконтурный.
• Настенный или напольный. Последние более громоздкие и требуют отдельного помещения.
• С открытой или с закрытой камерой сгорания.

Navien Atmo 24AN и другие

Атмосферный настенный аппарат Navien Atmo, сменил менее удачную модификацию Асе. Может функционировать при крайне низком давлении топлива – 8 мБар, и воды – 0,6 Бар. В серии 4 модели разной мощности – 13, 16, 20, 24 кВт. Теплообменник для отопления – из меди. Для ГВС – из нержавейки. Автоматическое управление. Имеется выносной пульт. Есть защита от замерзания. Технические характеристики:

• 24 кВт.
• Нагрев воды в системе отопления — 80 °С.
• Давление в контуре (максимальное) – 3 Бар.
• КПД – 86%.
• Максимальная температура воды в ГВС — 60 °С.
• Вес – 27 кг.
• Ориентировочная стоимость 26-27 000 рублей.
• Площадь обогрева – 240 м².

Deluxe 24K и другие турбированные модификации

Линейка турбированных модификаций представлена сразу тремя сериями Deluxe (13-40 кВт), Prime и Smart TOK (13-35 кВт). «Навьен Айс Турбо» – устаревшая модель, на замену ей пришли аппараты Делюкс и Прайм. Наддувные нагреватели имеют закрытую топку, а воздух в нее подается принудительно – вентилятором. Производительность вентилятора регулируется контроллером. Чтобы воздух поступал в камеру, организуется коаксиальный дымоход. За счет принудительного нагнетания, турбированные модификации отличаются повышенным КПД.

Более никаких отличий между турбированными и атмосферными версиями нет. Комплектация совершенно аналогичная – расширительная емкость, насос, дополнительный теплообменник.

Серия Prime, как и Deluxe Coaxial имеет закрытую топку и все обычные элементы турбированной модели. Но в Прайм есть дополнительный модуль – погодозависимая автоматика. Характеристики 2-х контурного настенного котла Deluxe 24K:

• КПД – 90,5%.
• 24кВт.

автоподжиг.

• Максимальная площадь обогрева 20 м².
• Расход газа природного — 2,58 м куб/ч.
• Размеры (ШхВхГ) – 440х695х265 мм.
• Вес – 28 кг.

NCN 40KN  и другие конденсационные модели

Принцип работы конденсационного нагревателя основан на использовании как прямого, так и скрытого тепла, выделяющегося во время сжигания газа. Это позволяет достигать высоких значений КПД – более 100%. Конденсационные нагреватели представлены моделями Navien NCN и NCB. Их теплообменники – из нержавейки. Комплектация аналогична турбированным версиям. Отличие – функции контроллера расширены. Например, он может программировать работу на следующие семь дней. NCN представлена 4 котлами 21-40 кВт, NCB также 4-мя моделями 24-40 кВт. Воздух подается принудительно – по коаксиальному или раздельному дымоходу. Для примера — характеристики NCN 40KN:

• 40,5 кВт.
• Два контура. Настенная установка.
• Закрытая топка.
• Автоподжиг.
• Весит 38 кг.
• КПД 107,4%.
• Максимальный нагрев воды в ГВС — 65 °C.

LST 30 KG и другие напольные модели

Бренд представляет линейку напольных котлов из четырех серий — LST, LFA, GA, GST мощностью 13-60, 13-40, 11-35 и 35-60 кВт соответственно. Каждый из представленных образцов – универсальный напольный аппарат, способный работать как природном газе, так и на дизтопливе. Напольные версии, ничуть не меньше настенных насыщены автоматикой. Для примера – характеристики LST 30 KG:

• 90% КПД.
• Вес – 45 кг.
• 30 кВт.
• Отапливаемая площадь – 300 м².
• Автоподжиг.
• Энергозависимый.
