Короб из гипсокартона: виды и назначение, материал и инструменты, изготовление

Сборка конструкции короба из металлических профилей

Принцип сооружения короба представлен на схеме ниже:

Схема сборки каркаса потолочного короба из металлических профилей под ГКЛ

Технология сборки короба из профилей:

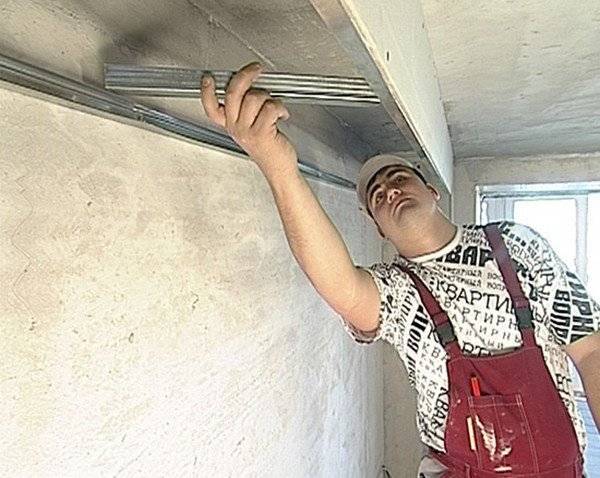

Определившись с габаритами короба, выполняем разметку и крепим направляющие профили ПН 28х27 мм к стене и потолку.

Соединяем два направляющих профиля друг с другом, как показано на схеме. В один из этих профилей будут вставляться горизонтальные потолочные профили, в другой — вертикальные.

Нарезаем вертикальные потолочные профили в соответствии с высотой ступеньки и запасом на высоту направляющего профиля.

В направляющий профиль, закреплённый на потолке устанавливаем потолочные профили 60х27 мм с шагом 600 мм. Закрепляем их саморезами 3,5х41 мм.

К потолочным профилям крепим конструкцию, собранную из двух направляющих. Выравниваем её по уровню и закрепляем саморезами-семечками.

Устанавливаем горизонтальные потолочные профили, также с шагом 600 мм, выравниваем конструкцию, проверяем, чтобы наша ступенька имела угол 90 градусов с помощью металлического угольника, закрепляем все профили саморезами 3,5х41 мм.

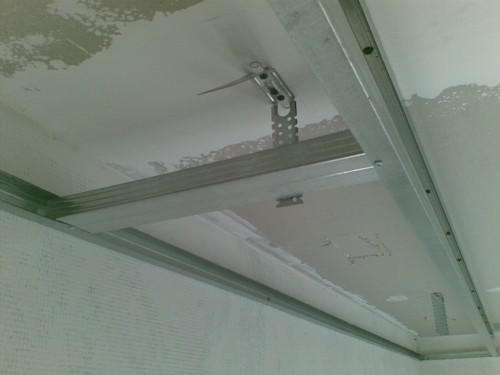

Потолочный короб после монтажа профилей

В месте стыка направляющих профилей необходимо установить потолочный профиль

После сборки конструкции из профилей необходимо убедиться в её жёсткости и прочности, затем можно приступать к зашивке короба гипсокартоном.

В конструкцию по всему периметру был добавлен дополнительный горизонтальный профиль, который впоследствии использовался для крепления багета под натяжной потолок.

В конструкцию потолочного короба закладывается дополнительный профиль для крепления багета при монтаже натяжного потолка

Конструкция короба из гипсокартона: основные составляющие

Оптимальная основа для крепления гипсокартона к стене, потолку – металлическая обрешетка. Конструкция отличается простотою сборки и легкостью. Допустимо крепление гиспокартона к потолку на деревянные рейки, однако этот вариант недостаточно прочен. Древесина склонна к гниению и под воздействием температурных колебаний каркас может «повести».

Сборку конструкции лучше выполнять из металлических профилей. Жестяной оцинкованный материал характеризуется надежностью, жесткостью и устойчивостью к коррозии. Профиля подразделяются на два типа:

• основные (CW/CD) – используются как основа для фиксации гипсокартонных панелей, элементы «С»-образной формы с загнутыми краями;
• направляющие (UD/UV) – горизонтальные направляющие, в них устанавливаются основные профиля; обладают «П»-образной формой.

Для создания каркаса подвесной конструкции применяется основной CD-профиль размером 28*27 мм, длиною 3 м или 4 м. В роли направляющего под CD-профиль используется горизонтальный UD-профиль.

При обустройстве арочной или криволинейной конструкции применяются изогнутые профиля. Стандартные габариты арочных элементов приведены в таблице.

Кроме профилей для создания короба понадобятся комплектующие:

• двухуровневый соединитель для профиля CD – для фиксации перпендикулярно направленных элементов;
• одноуровневый соединитель CD-профиля, так называемый, краб – для соединения элементов на одном уровне; фиксация с помощью защелок или саморезов;
• прямой подвес – модуль крепится к потолку двумя саморезами; несущая способность подвеса – около 40 кг;
• анкерный подвес для соединения несущего основания и CD-профиля; модуль оснащен пружиной и подходит для ситуаций, когда длины обычного подвеса недостаточно; несущая способность подвеса – 25 кг, длина растягивания – 25-100 см;
• продольный соединитель для удлинения профиля;
• угловой соединитель, заменяющий модуль «краб».

Подготовительный этап

При изготовлении шкафа-купе вы сможете реализовать сразу две задачи: заполнение пустой ниши в жилом помещении и создать функциональное место для хранения одежды, белья и других вещей.

Если в помещении пустующая ниша, то наверняка, вы уже выбрали место, где будет стоять встроенный шкаф-купе, т. е. уже представляете, какого размера будет шкаф, знаете его длину, высоту и глубину.

Если место под мебельную конструкцию не лимитировано, то чтобы шкаф смотрелся красиво необходимо руководствоваться правилом «золотого сечения», отношение высоты к ширине, по этому правилу, должно быть 1,62 или приближенным к этому соотношению. Вот тогда шкаф будет смотреться красиво.

Чертежи с размерами и расчёт количества деталей

Здесь будет рассмотрен процесс изготовления шкафа глубиной 520 мм, высотой 2 480 мм и шириной 1572 мм (рассчитывается по правилу «золотого сечения» с учётом высоты 2 480/1,62=1 531).

Проектировать шкаф-купе нужно по правилу «золотого сечения»

Учитывая то, что откатные дверцы не рекомендуется делать шире 1 000 мм и габаритных размеров конструкции, в этом случае предусмотрены две створки грубым размером  2 480х785 мм. Если шкаф планируется сделать шире, то и количество дверей может больше.

Глубину не рекомендуется делать более 600 мм, так как при большей глубине будет очень неудобно пользоваться полками, особенно верхними — будет трудно добраться до вещей.

Выбираем внутреннее наполнение

После того как определились с габаритными размерами, глубиной и количеством дверей, нужно разобраться с внутренним наполнением шкафа, т. е. с перегородками, полками и их расположением.

Здесь уже необходимо учитывать свои предпочтения и месторасположение конструкции.

К примеру, в шкафу для прихожей надо предусмотреть большой отсек для верхней одежды, которую можно повесить на плечики при входе в квартиру.

Если шкаф планируется разместить в жилой комнате, логичнее будет предусмотреть большое количество полок для постельного белья, полотенец. Также для удобства эксплуатации целесообразно будет задуматься о выдвижных ящиках. Для красоты можно торец закончить прикрепленными  закругленными полками.

Для упрощения процесса проектировки и экономии времени используйте специальные программы.

Если у вас будет чертёж, который вы продумали до мелочей, изготовить шкаф будет намного проще

Этим же чертежом потом будет удобно пользоваться при разметке расположения полок и перегородок на стене, собирая шкаф на месте установки.

Для проведения этой операции удобнее будет проставить размеры в «цепь» как на скриншоте ниже. Это исключит возможность совершения ошибки при определении размеров деталей. Предполагается, что шкаф изготавливаться из древесностружечной плиты (ДСП) толщиной 16 мм.

Чертёж должен быть всегда под рукой

Причем, если вы будете делать шкаф высотой от пола до потолка, то желательно к размерам деталей вертикальной группы (здесь это детали №5 и 6) прибавить 5-8 мм. Это необходимо сделать для того, чтобы компенсировать неровности пола и потолка. Лучше при установке этих деталей и сборке шкафа немного подогнать их длину на месте, чем получить неприглядную щель в 10 мм.

Конечно, если у вас  качественный ремонт, со строгой линией горизонта пола и потолка, этого делать не следует.

Затем составляется таблица деталей с количеством, размерами и указанием сторон, которые будут обрабатываться кромкой. Таблица пригодится при заказе распиловки всех составляющих из ДСП.

Таблица: детали для изготовления шкафа

Таблица, содержащая информацию о деталях, потребуется для распиловки

Детали 12 и 13, не показанные на чертежах с размерами, являются подкладками под верхнюю и нижнюю направляющую планки откатных дверей. Их ширина (100 мм.) выбрана исходя из ширины направляющих профилей, а длина – внутренняя ширина шкафа купе (1 572 -16 = 1 556 мм)

В столбцах 5, 6, 7, 8 указывается сторона детали, которая будет обработана кромочной лентой, т. е. указываются все лицевые стороны.

После составления такой таблицы всё готово для размещения заказа на распил деталей и обработку кромки. Фирмы, оказывающие такую услугу, имеют программное обеспечение, позволяющее расположить детали на распиливаемом листе ДСП с минимальными отходами (эта услуга включена в стоимость распила). Они же попутно продают ДСП различной толщины, цветов и фактур, занимаются обработкой кромки.

Шпаклёвка потолочного короба

Необходимо зашпаклевать все стыки между листами ГКЛ, а также места расположения саморезов.

Для избежания образования трещин стыки необходимо проклеить специальной армирующей лентой – серпянкой.

Сначала используется универсальная шпаклёвка, она предназначена для заделки неровностей до 10 мм, а затем финишная. В качестве универсальной шпаклёвки я использовал «Кнауф Фуген», а в качестве финишной – «Витонит».

Шпаклёвки, используемые при работах

После нанесения каждого слоя шпаклёвки необходимо выдержать время до его полного высыхания, затем с помощью шпателя и наждачной бумаги удалить неровности.

Обычно требуемый результат достигается с использованием 1-2 слоёв каждого вида шпаклёвки.

Готовимся к работе

Материалы

Рассказ о том, как собрать короб из гипсокартона самостоятельно, я начну с описания всего, что может нам понадобиться в процессе работы. И в первую очередь следует закупить материалы, из которых мы будем делать нашу конструкцию.

Для ванной, кухни и туалета желательно брать влагостойкий гипсокартон

Нам будут нужны:

1. Гипсокартон 12,5 мм. Для ванной, туалета или кухни берем влагостойкие плиты, для других помещений – стандартные.
2. Профили для каркаса. Потолочный короб собираем на каркасе из потолочного профиля, пристенный – из стенового. Такое решение обусловлено механическими характеристиками деталей, так что экономить здесь не стоит.

Профили для монтажа каркаса

1. Крепеж для профиля и ГКЛ – саморезы и анкера с пластиковой гильзой.
2. Шпаклевка для гипсокартона.
3. Лента-серпянка на самоклеящейся основе.

На фото показана лента-серпянка

1. Абразивные сеточки с разным размером зерна для стартовой и финишной затирки.
2. Грунтовка для стен и обшивки.
3. Перфорированный уголок для маскировки угловых стыков.

Перфорированный уголок для ГКЛ

1. Материалы для декоративной отделки – обои, краска, декоративная штукатурка, керамическая плитка и т.д.

Кроме того, если вам нужна каркасная конструкция из гипсокартона в туалете или ванной, т.е. там, где периодически возникает необходимость в доступе к трубам и запорной арматуре, то нужно приобрести специальный пластиковый люк с открывающейся крышкой. Для конструкции, которая минируется поверх батарей отопления, приобретаем специальные решетки.

Декоративные решетки для радиаторов

Короб под ванну и ревизионные дверцы

Инструменты для монтажа

Несмотря на то, что короб с гипсокартона делается довольно просто, без набора инструментов браться за решение этой задачи я бы не рекомендовал. Будут нужны:

Набор инструментов для работы с гипсокартоном

1. Перфоратор с буром по бетону или кирпичу для фиксации каркаса к несущим поверхностям.
2. Шуруповерт с битой для гипсокартона.
3. Ножницы по металлу для резки профиля.
4. Нож или пила для раскроя ГКЛ.
5. Рубанок для гипсокартона.
6. Измерительные инструменты – отвес, уровень, рулетка, угольник.
7. Шпатели разного размера.
8. Терка для шлифовки.
9. Кисти для грунтовки, антисептирования и финишной отделки.
10. Стремянка или стеллаж для высотных работ.

Чтобы добраться до потолка, понадобится стремянка

Что касается средств индивидуальной защиты, то я бы рекомендовал все работы выполнять в перчатках и защитных очках. При шлифовке зашпаклеванного короба также желательно использовать респиратор.

Работать с профилем лучше всего в перчатках

Требуемые материалы и инструменты

Гипсокартон выбирается соответственно типу работ, а также его непосредственного использования. Предпочтение следует отдать влагостойкому варианту, так как на кухне он может поддаваться воздействию влаги, пагубно влияющей на материал, таким свойством не обладающий. Немаловажными являются толщина листа, его размер, по причине чего перед приобретением нужно внимательно изучить все характеристики конкретного предложения. При наличии каких-либо сомнений уместным будет обратиться за помощью к консультантам, что позволит избежать ошибочной покупки.

Инструменты, необходимые для изготовления короба :

•  рулетка, карандаш;
• металлические профили;
• шуруповерт либо отвертка;
• перфоратор;
• саморезы;
• ножницы по металлу;
• строительный уровень;
• строительный нож.

Также необходимо подготовить отделочный материал, подбираемый зависимо от интерьера кухни и личных предпочтений.

Прямолинейный короб из гипсокартона

Прямолинейные короба не имеют кривых линий, грани короба имеют прямые линии. Часто такие короба имеют форму квадрата или прямоугольника.

Прямолинейные короба могут монтироваться по периметру помещения. В них устанавливают декоративные светильники.

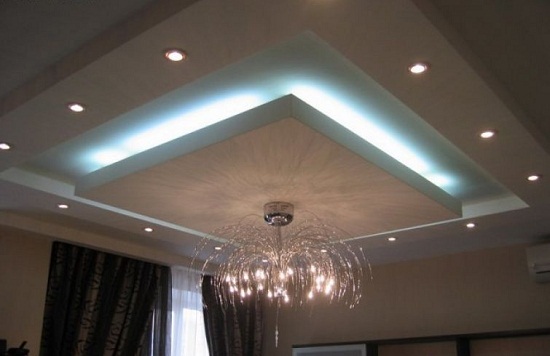

Рис.3. Прямоугольный короб из гипсокартона с встроенной контурной подсветкой на основе светодиодной ленты.

Часто конструкции одно- или двухуровневых коробов устанавливают по центру помещения, где они выполняют роль основной изюминки дизайна потолка.

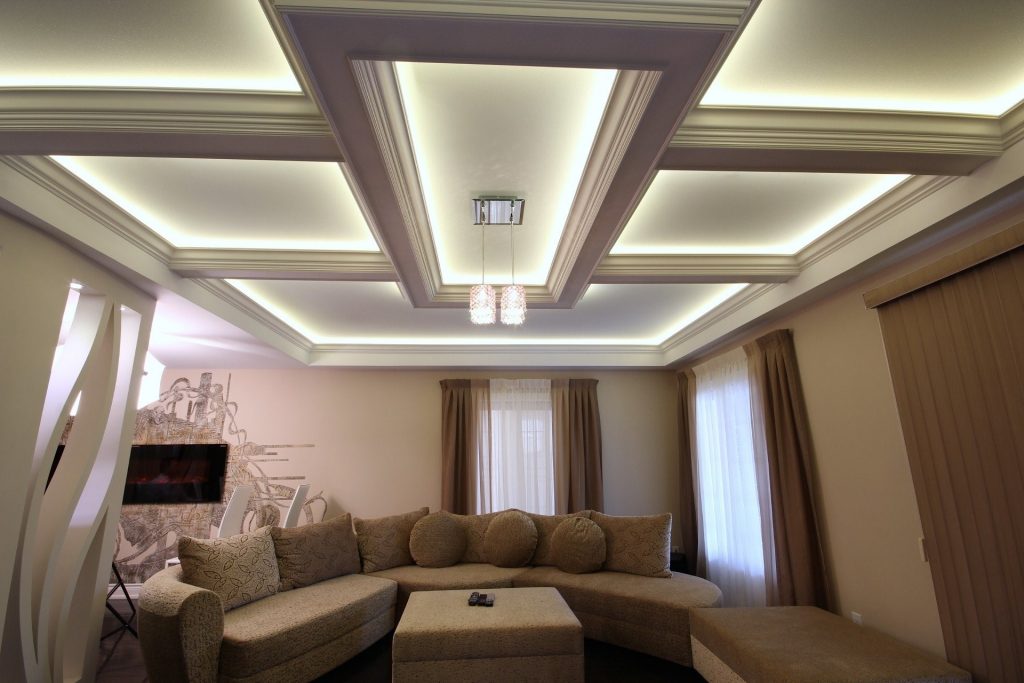

Рис.4. Многоуровневый короб из гипсокартона с декоративной подсветкой. Такая конструкция хорошо подходит для гостиной.

Принципиально каркас короба из гипсокартона состоит из 3-х частей: направляющие, ребро короба и вертикальные (горизонтальные) профили.

Рис.5. Каркас прямоугольного короба из гипсокартона.

В качестве направляющих обычно применяют направляющий профиль для гипсокартона (ПН-профиль). Он закрепляется на стене и потолке.

Самой сложной конструкцией является ребро короба. Он изготавливается из двух направляющих профилей, соединенных способом, показанным на рисунке ниже.

Рис.6. Схема сборки ребра короба.

При этом горизонтальные профили, к которым будет крепиться гипсокартон, изготавливаются из потолочных профилей. Конструкция ребра из двух ПН профилей обеспечивает хорошее соединение как вертикальных, так и горизонтальных потолочных профилей.

Рис.7. Каркас прямоугольного короба для гипсокартона с использованием ребра по схеме рис. 6.

Все профили можно соединить с помощью саморезов. Однако предпочтительнее использовать просекатель для гипсокартонных профилей. Так поверхность каркаса будет ровной без выступающих шляпок саморезов. Это позволит сделать поверхность короба идеально ровной без лишней шпаклевки.

Для легких и небольших гипсокартонных коробов можно использовать другую технологи. Так же, как и в предыдущем способе ПН закрепляются на стену и потолок. Далее вырезают полосу гипсокартона и закрепляют на ее ПН профиль по одной стороне. Далее эту конструкцию закрепляют к профилю на потолке, устанавливают горизонтальные ПП профиля и зашивают короб с низу.

Рис.8. Каркас короба для гипсокартона. В данной конструкции применяется ребро, изготовленное из одного направляющего профиля.

Последний этап — это шпаклевка короба из гипсокартона. Она выполняется в два этапа. На первом этапе устанавливают армирующий уголок и шпаклюют саморезы.

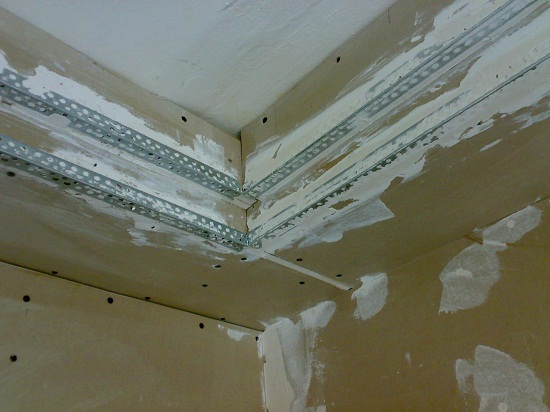

Рис.9. Шпаклевка углов короба. Выравнивание угла осуществляется с помощью специального уголка.

На втором этапе шпаклюют всю поверхность короба. После высыхания шпаклевку разравнивают наждачной бумагой. Далее можно приступать к финишной отделке, установке плинтусов и точечных светильников.

Преимущества коробов из гипсокартона на потолке

Короба из гипсокартона на потолке являются распространённым вариантом отделки помещения при выполнении ремонтных работ. Устройство подобных конструкций даёт владельцу помещения следующие преимущества:

• Неограниченный выбор дизайнерских решений – короб может иметь любую конфигурацию и габарит.
• Возможность комбинирования конструкции с другими вариантами отделки потолочного пространства.

Комбинация гипсокартона с натяжными системами

• Свобода в выборе оптимального освещения. В короб из ГКЛ можно смонтировать точечные светильники, LED ленты, лампы дневного света, неоновые приборы и другие варианты открытой или замаскированной подсветки.
• При правильном монтаже достигается гладкая поверхность, требующая минимальной доработки.

Устройство многоуровневого освещения

• Все коммуникации и кабеля оказываются скрытыми под конструкцией короба.
• Для устройства конструкции из ГКЛ не требуется отделка плиты перекрытия – монтаж производится прямо по конструкции в строительном исполнении.
• Относительно невысокая цена на материалы и монтаж.
• При наличии опыта у владельца помещения отсутствует необходимость обращения за помощью к профессионалам.

Монтаж своими руками

Правильно смонтированный и отделанный гипсокартонный короб, при условии выбора качественных отделочных материалов, прослужит длительное время без необходимости доработки или проведения капитального ремонта.

Преимущества отделки

Можно встроить подсветку

• Гипсокартон — безопасный и экологически чистый материал, его использование безопасно для здоровья.
• Конструкция позволяет создавать любые геометрические формы и служит важным элементом декора потолка.
• Возможность встроить дополнительную подсветку.
• Простота обработки и монтажа.
• Высокая степень пожарной безопасности.

Достоинства многоуровневых потолков из гиспокартона

Вопрос выбора отделки потолка всегда возникает при проведении ремонта. Очень популярным решением стало обустройство гипсокартонного короба. Используя ГКЛ получится воплотить самые необычные проекты дизайнеров – полотна из гипса удобны в обработке и просты в монтаже. Короб на потолке выполняет не только эстетичную, а и практичную функцию.

Возведение короба из гипсокартона имеет ряд существенных плюсов:

• возможность размещения на потолке большого количества осветительных приборов основного и второстепенного назначения;
• с помощью короба получится скрыть неровности и дефекты на потолке;
• внутри гипсокартонной конструкции удастся скрыть каналы вентиляции, трубы и другие коммуникации;
• создание оригинального «рельефа» всевозможной формы и размера;
• использование короба для визуального разделения помещения на функциональные зоны.

Сам по себе гипсокартон экологически чистый материал, гибкий и податливый на изгиб. Поверхность ГКЛ можно обрабатывать штукатуркой, шпатлевкой, облицевать плиткой или оклеить обоями.

Это интересно: Устройство подвесных потолков, как определить минимальную высоту конструкции, на сколько опускается основная поверхность, подробное фото и видео: рассказываем все нюансы

Как сделать короб из гипсокартона

Скрытие коммуникаций, монтаж уникальной подсветки не обходятся без монтажа гипсокартонного короба. Сборка конструкции проводится быстро и позволяет добиться максимально эстетичного вида комнаты. Для изготовления коробов необходима покупка профилей, гипсокартонных листов, саморезов, дюбелей. Проектирование конструкций выполняется легко и просто.

Основные назначения разных коробов из гипсокартона

Изготовить аккуратный короб из гипсокартона своими руками можно для скрытия труб или для выведения подсветки. Расположение конструкции может быть как горизонтальным, так и вертикальным. Монтировать их можно в месте стыка стен, вдоль стены или на потолке.

Для начала работ нужно составить чертеж с учетом размера участка, где будет выполняться работа. Далее изучить информацию о том, как сделать короб из гипсокартона и подготовить следующие инструменты:

1. карандаш, уровень, рулетку,
2. профиль стоечный и направляющий,
3. гипсокартон (обычный или влагоустойчивый),
4. шуруповер, дюбеля и саморезы.

Далее нужно перенести разметку, подготовить листы (провести обрезку) и можно проводить непосредственный монтаж коробов из гипсокартона в квартире или доме. При незначительных размерах конструкции работа займет около 3-4 часов. Для монтажа потолочного короба может потребоваться 1-2 дня.

Особенности сборки короба из гипсокартона в ванной комнате

Правильная установка короба в ванной проводится согласно такой схеме:

1. Ставятся отметки на стене над трубами (примерно на 5-10 см выше), на полу (с отступом от труб хотя бы на 5 см).

2. Очерчиваются линии фиксации профилей, переносятся линии на стену (отмечается прямой угол), из которой трубы выходят.

3. Вдоль разметки на стенах монтируется направляющий профиль с использованием дюбелей.

4. Параллельные опоры изготавливаются из стоечного профиля и фиксируются на направляющей саморезами. Дополнительно монтируются перемычки: они придадут конструкции прочность. Устанавливаются на расстоянии порядка 30 см между стоечными и направляющими профилями.

5. На влагостойких гипсокартонных листах вырезается прямоугольное отверстие под люк.

6. К каркасу прикручиваются листы.

7

Проводится затирка швов (важно помнить, что стыки на перпендикулярных поверхностях должны находиться на разном расстоянии от стены). Выполняется отделка короба в ванной из гипсокартона: покраска, укладка плитки

8. Устанавливается рамка люка и сам люк.

На данном этапе удобный и практичный короб для труб из гипсокартона будет полностью готов. Наличие люка на нем обеспечит простоту доступа к коммуникациям для их ремонта.

Монтаж потолочного короба на кухне

Cтавятся разметки на потолке и стенах.

По разметкам монтируется направляющий профиль.

С отступом в 15-20 см друг от друга монтируется по два подвеса: они будут поддерживать поперечный профиль, заводящийся в направляющие элементы.

Между боковыми профилями на стенах и потолком перпендикулярно монтируются небольшие куски профиля, они должны закрепляться на верхнем торцевом профиле.

Устанавливается крайний нижний профиль, монтируется поперечные перемычки.

Выводятся провода под подсветку.

Листы обрезаются, на них заготавливаются отверстия под светильники.

Гипсокартон крепится на каркас, выводятся провода, проводится отделка поверхностей, установка и подключение светильников.

Оригинальный короб на кухню из гипсокартона будет отлично дополнять помещение. А за счет его небольшого размера площадь комнаты не будет уменьшена. При этом рабочая зона будет хорошо освещена в любое время суток.

Монтаж профилей

Для грамотного монтажа металлической конструкции нужно произвести следующие шаги:

первым делом нужно установить направляющий профиль 26х27 на пол. Для этого ножницами по металлу нужно отрезать профиль ровно по размеру линии на полу.

• Прикручиваем к стене стоечный профиль 27х60, вставив его вверху и внизу в направляющие отрезки. Шаг дюбелей должен быть 15-20 см, так конструкция будет более устойчивая.
• Второй профиль прикручивается так же.

• Далее, закрепляем отрезок ровно по черте дюбель-гвоздями к полу, стараться, чтобы во время сверления не произошло смещение отрезка, это может сказаться на качестве и ровности короба в целом.
• Второй отрезок закрепить аналогично, если края профиля будут мешать, их можно подогнуть плоскогубцами.

Чтобы ровно установить профиль к полу, нужно выставить уровень под углом 90 градусов

• Такие же действия нужно проделать на потолке.
• Теперь можно установить угловой профиль, он закрепляется сверху и снизу маленькими саморезами «семечками».

Как только эта конструкция готова, ее нужно усилить поперечинами. Перемычки должны быть на расстоянии 30 см друг от друга. Перемычки прикручивать строго параллельно от пола, это поможет в будущем хорошо закрепить гипсокартон.

Необходимо использовать уровень для установки ровного профиля

В это же время нужно сконструировать усиление для будущей установки технического люка.

Монтаж потолочного короба на кухне

Гипсокартонная конструкция на потолке кухни позволяет грамотно осветить рабочую зону. Но ее изготовление является более сложным. Рекомендуется перед началом работ приступить к изучению вспомогательных фото и видео уроков. Это поможет исключить ошибки при сборе элементов и подведении проводов. Поможет в работе и пошаговая инструкция:

Cтавятся разметки на потолке и стенах.

По разметкам монтируется направляющий профиль.

С отступом в 15-20 см друг от друга монтируется по два подвеса: они будут поддерживать поперечный профиль, заводящийся в направляющие элементы.

Между боковыми профилями на стенах и потолком перпендикулярно монтируются небольшие куски профиля, они должны закрепляться на верхнем торцевом профиле.

Устанавливается крайний нижний профиль, монтируется поперечные перемычки.

Выводятся провода под подсветку.

Листы обрезаются, на них заготавливаются отверстия под светильники.

Гипсокартон крепится на каркас, выводятся провода, проводится отделка поверхностей, установка и подключение светильников.

Оригинальный короб на кухню из гипсокартона будет отлично дополнять помещение. А за счет его небольшого размера площадь комнаты не будет уменьшена. При этом рабочая зона будет хорошо освещена в любое время суток.

Строим в туалете короб для труб из гипсокартона

В туалете квартиры многоэтажного дома проходят стояковые трубы канализации и водоснабжения

Их внешний вид обычно портит интерьер, поэтому важно удачно скрыть их. Далее будет рассмотрено, как строить короб для труб из гипсокартона, и какие эффективные методы монтажа каркаса и внешней отделки существуют.Вариантов декоративной отделки стояковых коробов для труб очень много. Самый частый вариант – облицовывать их панелями ПВХ

Они прекрасно смотрятся, защищены от влаги, очень просты в монтаже. При таком способе, если короб угловой или П-образный, надо приобрести декоративные пластиковые уголки для того, чтобы конструкция смотрелась более эстетично.У профессионально смонтированного прочного короба для труб из гипсокартона в туалете будут следующие преимущества:Часто гипсокартонные короба облицовывают плиткой из керамики, керамогранита. Это хороший вариант, особенно если у стен такая же отделка – тогда короб будет удачно вписываться в интерьер

Самый частый вариант – облицовывать их панелями ПВХ. Они прекрасно смотрятся, защищены от влаги, очень просты в монтаже. При таком способе, если короб угловой или П-образный, надо приобрести декоративные пластиковые уголки для того, чтобы конструкция смотрелась более эстетично.У профессионально смонтированного прочного короба для труб из гипсокартона в туалете будут следующие преимущества:Часто гипсокартонные короба облицовывают плиткой из керамики, керамогранита. Это хороший вариант, особенно если у стен такая же отделка – тогда короб будет удачно вписываться в интерьер.

Кроме того, будет создана дополнительная защита от влаги и шума.Металлический каркас и гипсокартонные перегородки грамотный хозяин может сделать практически за один день. Для этого понадобится минимум материалов и небольшой набор инструментов.

Сборка каркаса

Подготовив заготовки для каркаса, их наживляют и фиксируют, выявляя ошибки и недочеты. И только после их исправления можно все жестко закрепить.

Совет! Бывает так, что направляющий профиль попадает на скрытую электропроводку. В таких ситуациях рекомендуется вместо этого профиля монтировать более широкий стоечный, размещая крепежные элементы выше проводов.

На фото вместо ПН использован ПП профиль что бы не повредить скрытые электропроводку.

В кирпичных и панельных домах профили крепятся при помощи дюбелей и саморезов или дюбель-гвоздей и перфоратора. Крепеж размещают через каждые 50 см. В зависимости от получаемого результата, данное расстояние можно смело уменьшать.

Совет! Забивать дюбель-гвозди слишком часто не стоит, ведь потом, в случае чего, разбирать будет сложнее. Кстати, данный крепеж лучше именно забивать молотком или перфоратором, но не закручивать.

Соединяя заготовки между собой, их скручивают цинковыми саморезами по металлу. Нужно учитывать, что саморезы со сверлом удерживают металл хуже, чем острые.

Интересным моментом является монтаж гипсокартона в тех местах, где невозможно подлезть шуруповертом. В данной ситуации проблемный участок короба собирается целиком прямо на полу, а затем, путем различных ухищрений, монтируется на место.

Сборка стенки короба на полу.

Установлена собранная отдельно стенка короба расположенная близко у стены.

Составление чертежа и разметка короба из гипсокартона на потолке

• Рисуем схему каркаса и обязательно проставляем размеры.
• Делаем разметку основания короба. На ней указываем места для крепления подвесов и направляющего профиля.
• Учитываем в чертеже отверстия для труб или потолочных светильников. В готовом коробе делать отверстия под светильники наугад нельзя.

Еще один важный этап – это разметка листов материала

Монтаж короба из гипсокартона на потолке, как правило, предусматривает простую конструкцию, но важно рационально расходовать материал. Подсчитайте, как лучше расчертить листы так, чтобы использовать минимум гипсокартона

Если есть возможность, скорректируйте размеры (например, так, чтобы лист можно было разделить ровно пополам). Скорее всего, конструкция от этого не станет менее функциональной, а отходов производства будет куда меньше.

Как сделать короб из гипсокартона

Одним из отличительных качеств ГКЛ является возможность создания необходимой формы, что очень удобно для строения короба. Монтажные работы осуществимо проводить самостоятельно, и обладать специальными навыками не обязательно. Уместно применения изгибов, округлых линий и других вариантов исполнения, расширяя декоративные возможности.

Самой часто распространенной формой считается прямоугольная и гораздо легче собирается, рассмотрим более детально как сделать короб из гипсокартона для надежного укрытия труб, своими руками, выполняя пошаговые действия:

• Начинаем с чертежей, на стене делаем отметки в местах наложения металлического профиля, так же снизу и по верху, используя уровень, особенно удобно работать с инструментом с лазерным лучом.
• В стенах готовим отверстия для крепежных саморезов и дюбель гвоздей, с помощью перфоратора. Шаг между скрепляющими отверстиями варьируется от 30 до 60 см.
• Работая с материалом профили нарезаются ножницами по металлу, а листы легко поддаются нарезке с помощью строительного ножа или циркулярной пилы, ни каких сложностей не возникает, главное следовать инструкциям по монтажу. Если используются деревянные рейки, то их подрезаем обычным напильником.

Скрываем стояк и водопровод в туалете.

Собирается каркас из профилей.

По стенам вертикально крепим профиль, по потолку и полу, из того же профиля устанавливается стойка, которую соединяем горизонтальными перемычками с настенными профилями, и закрепляем саморезами или пистолетом со скобами, создаем каркас. Рекомендованный шаг между горизонтальными перемычками составляет от 40 до 60, здесь нужно учитывать что бы края листов при их наложении, попадали на профиль

Важно каркас сконструировать так, что бы при сборе короба листы не соприкасались с трубами или стояком и имели достаточно свободного пространства для ревизионных проверок и замены изношенных элементов

Учитываются выходы для труб.

• В нужных местах оставляем место для выхода труб, места для счетчиков, и усиливаем перемычками, места возможных окошек и дверей для проникновения в строение, так же создаем при помощи профилей. Ревизионные люки приобретаются отдельно, это готовая продукция с остовом и дверцей, которая монтируется на специально подготовленное место.

• Где необходимо каркас усиливается, можно большим количеством перемычек между вертикальными профилями, и с помощью встроенных брусков в пустую полость профиля.

Крепление листов к каркасу.

• На собранный скелет из профилей прокладываем полиуретановую ленту, на ту часть, куда ложится лист. Она послужит амортизирующей прослойкой для снижения вибраций и постройка будет лучше защищена от появления трещин в стыках.
• Листы укладываются от угла и закрепляются саморезами с расстоянием 25 см. Саморезы слегка углубляются в лист, главное не разрушить край и вкручивать без сильного давления. Закрываем гипсокартоном всю поверхность.
• Второй слой листов накладывается поверх первого слоя, и крепятся саморезами, листы при этом необходимо укладывать в шахматном порядке. Так мы получаем более крепкий короб и избегаем возможных трещин в местах соединений.
• Лента из полиуретана гасит возможные вибрации, тем самым уберегая от появления трещин, это дополнительная мера повышающая прочность всего строения.
• Отверстия для выхода труб и краников подготавливаются заранее, вырезая отверстия необходимым диаметром на листе, используя строительный нож.
• Стыки между листами промазываем штукатурящей массой. Если кромка у ГКЛ утонченная, при шпаклевании потребуется использования армирующей ленты, она прокладывается по стыку листов и по верх нее шпаклюется, выравнивая поверхность. Если края обрезанные, их необходимо сточить по углом 45 градусов, и шпаклевать без ленты, так же не используют ленту когда кромка имеет закругленную форму. На фото показана утонченная кромка и способ шпаклевания с лентой, закругленная кромка, и на сколько глубоко закручивается саморез.
• В углах используем специальный защитный гофрированный уголок, накладываем его на шпатлевку и по верху промазываем раствором, далее всю поверхность выравниваем финишной шпатлевкой.
• После обработки соединений и угловых частей, для дальнейшего наложения финишного покрытия в виде краски, обоев или декоративной штукатурки, необходимо осуществить полное выравнивание основания шпатлевкой, в некоторых случаях с использованием армирующей сетки.
• Если будут накладываться декоративные панели или плитка и подобные стройматериалы не требующих идеально ровной плоскости, достаточно обработать поверхность грунтом с антисептическим эффектом, особенно это касается комнат с повышенным влажным режимом.
