Коптильня своими руками: теория, различные конструкции (холодные и горячие), чертежи, принципы копчения

Схема кладки коптильни и кирпича

Коптильня – это устройство, позволяющее придавать продуктам особый вкус и аромат. Существует множество разных дизайнов и видов коптилен, но все они работают по одной простой принципиальной схеме. Прежде всего, для того чтобы построить кирпичную коптильню своими руками, нужно правильно выбрать место, разработать проект и подготовить все необходимые материалы и инструменты.

Выбор места и подготовка проекта

Перед тем как приступить к кладке, необходимо тщательно выбрать место под коптильню. Идеально подойдет участок, удаленный от жилых зданий, но при этом достаточно удобный для доступа. Проект коптильни должен включать расчеты размеров, материалов и способа кладки.

Подготовка материалов и инструментов

Кладка коптильни из кирпича требует специфических материалов и инструментов. Ключевые материалы включают в себя кирпич (полнотелый огнеупорный или клинкерный), раствор для кладки (песок, цемент, вода) и дополнительные элементы (дверцы, решетки, трубы). К инструментам относятся: мастерок, кирпичная ложка, молоток, уровень, линейка.

Основы кладки коптильни из кирпича

Прежде всего, необходимо создать основание для коптильни, которое обеспечит ее стабильность. Обычно это делается путем укладки нескольких рядов кирпича на цементном растворе. После этого начинается строительство самой коптильни, поэтапно возводя стены, устанавливая дверцы и создавая отверстия для вентиляции.

Строительство камеры для копчения

Камера для копчения — это важная часть коптильни. Она строится в верхней части коптильни и служит местом, где будут размещаться продукты для копчения. Для обеспечения равномерного копчения продуктов, необходимо предусмотреть решетку, на которую будут укладываться продукты.

Установка дымохода и вентиляционных отверстий

Для обеспечения правильной работы коптильни, важно установить дымоход и вентиляционные отверстия. Дымоход обеспечивает выход дыма, а вентиляционные отверстия — подачу кислорода для поддержания процесса горения

Завершение строительства и проведение первого копчения

После того как коптильня полностью построена, ее нужно проверить на работоспособность, проведя первое копчение. Необходимо загрузить продукты, разжечь огонь и следить за процессом копчения, чтобы убедиться, что дым равномерно распределяется по камере, а продукты прокопчиваются как следует.

Базовое устройство коптильни

Распространены два основных варианта устройства: из дерева или из металла. Деревянные строят по стандартной для небольших построек технологии с одной поправкой: необходимо использовать ТОЛЬКО лиственные породы древесины без выраженного запаха. Оптимальным считается дуб, орех, клен. Подойдут также доски из груши, вяза, бука.

Интересно: если нет возможности устроить камеру из дерева лиственных пород, можно использовать сосновые доски с обшивкой изнутри плотной алюминиевой фольгой.

Простейшее устройство самодельной коптильни холодного копчения включает:

• дымогенератор – место, где разводится огонь и откуда дым поступает в емкость с продуктами;
• дымовой канал – труба или герметично закрытый короб, по которому дым поступает из дымогенератора в камеру с потерей температуры до 20…25 градусов Цельсия;
• коптильную камеру – герметично закрытую емкость, в которой располагаются коптящиеся продукты.

Для получения в коптильне дыма нужной температуры важно выдержать проверенные опытом размеры устройства: не менее 1,5 м от дымогенератора до камеры, не менее 1,5 м от нижней точки камеры до ее потолка (продукты подвешиваются на разных уровнях, в зависимости от необходимой температуры копчения и размеров)

Коптильня холодного копчения своими руками может быть сделана из:

• кирпича или бетонных блоков. В топке кирпич должен быть огнеупорным, можно использовать натуральный камень с соответствующими свойствами (гранит, базальт);
• металла – из него в основном изготавливается труба, иногда коптильная камера;
• дерева (лиственных пород) – только для камеры копчения.

Важно: применение полимеров, даже с высокой теплостойкостью, в коптильне недопустимо! Постоянный нагрев приведет к выделению токсичных веществ и ухудшению качества копченостей. К полимерным материалам в данном случае относятся и синтетические герметики.

Принцип работы коптильного устройства

Для рыбалки или отдыха на природе подойдет легкая простая коптильня холодного копчения своими руками. Ее можно сконструировать из подручных домашних материалов — старых бочек, листов железа и остатков кирпича. Для постройки конструкции лучше использовать нетоксичное дерево. В надежно установленной камере сверху устанавливаются прутья толщиной около 1 см.

Коптильня холодного копчения передает дым к отделению с едой. Охлаждение дыма происходит в туннеле, соединяющим коптильню и топку с древесиной. Их расстояние не должно быть меньше 2 м между собой, но и не больше 7 м, иначе могут появиться проблемы с тягой.

Придерживаясь схемы коптильни холодного копчения, роем роется яму под топку 50х50 см, но можно опустить и до метра. Дно можно утрамбовать огнеупорным или красным кирпичом. На дно топки укладывается жестяной лист для равномерного тления древесины.

Коптильная конструкция

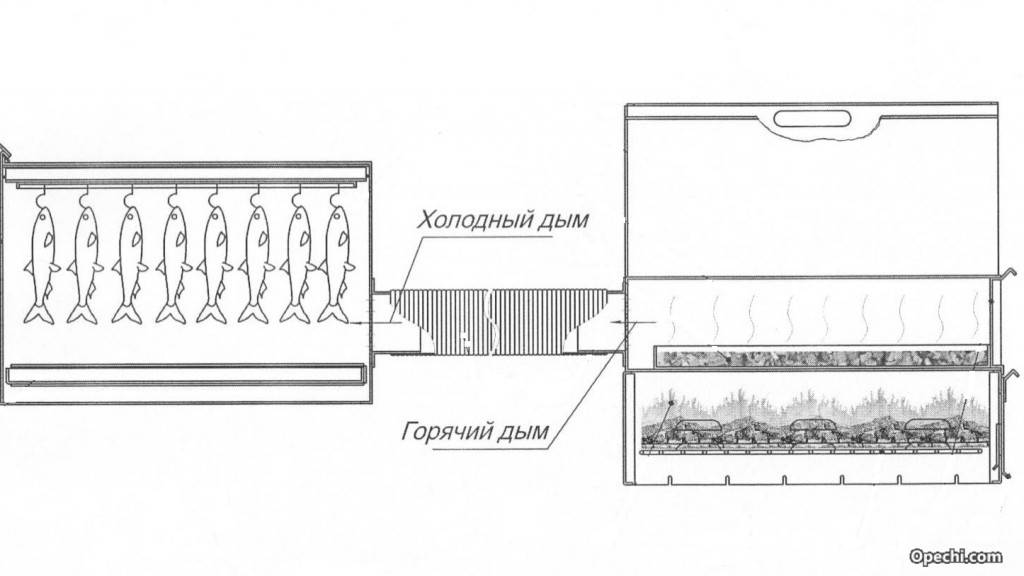

Схема строения дымохода

В конструкции коптильни холодного копчения своими руками особое место отводится дымоходу. Под него копается траншея, сверху укладывается негорючий материал, например, кирпич, шиферный или металлический лист. Для герметичности сверху насыпается земля или грунт, чтобы дым не просочился. Второй конец дымохода соединяется с коптилкой холодного копчения. Дымоход из кирпича можно сделать из печной трубы. Длина дымохода около 3 м, траншея шириной 50 см и глубиной 30 см.

Схема дымохода коптильни

Также в коптилке холодного копчения своими руками нужно установить фильтр. Для его основы можно взять металлическую сетку с небольшими ячейками. Сверху укладывается плотный сетчатый материал, чтобы на продукты не попала сажа. Очаг, соединенный с дымоходом, следует устанавливать в стороне от коптильни, например, можно вырыть яму в углу участка.

Для интенсивности горения, регулировки притока воздуха и вывода лишнего дыма и продуктов горения в верхней части можно сделать металлическую заслонку. Место соединения коптилки холодного копчения и дымохода нужно загерметизировать глиняным раствором или подручными средствами.

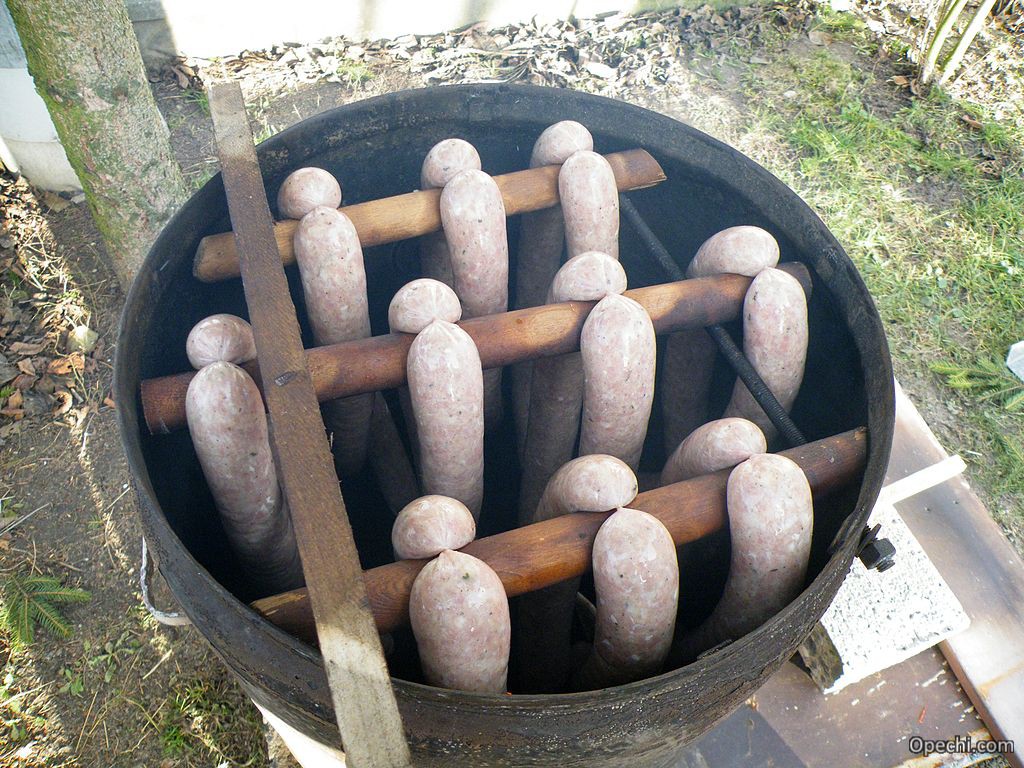

Коптильная камера из бочки

Коптильня холодного копчения своими руками может быть сделана даже из обычной железной бочки на 100-200 л. Из всех самодельных коптилен холодного копчения, изделие из бочки встречается наиболее часто. Перед применением она должна быть чистой и хорошо очищенной. От нее отсоединяем дно и снизу монтируем металлическую сетку, сверху которой нужно постелить фильтр в виде мешковины или соломы. Этот тандем превосходно справляется с фильтрованием сажи, удерживая пепел и загрязняющие вещества.

Коптильная камера из бочки

В днище прорезаем отверстие для дымохода, устанавливаем поддон для сбора жира. Для его установки куски арматуры привариваются крестообразно к стенкам бочки. Другую металлическую решетку крепим болтами, закрепляя ее на 25 см от верхнего края. Вместо нее могут быть прутья с крючками, но для самой простой коптилки холодного копчения в домашних условиях подойдет и решетка. Во время копчения на конструкцию можно набрасывать джутовую мешковину, смоченную водой.

https://youtube.com/watch?v=NjwfAuxYoDc

Коптильное отделение из холодильника

Также с успехом используется коптильня холодного копчения своими руками, сделанная из корпуса холодильника. Из него необходимо изъять морозильную камеру и компрессор. Решетки можно использовать как подставку для деликатесов. По бокам нужно сделать отверстия для противней.

На потолке камеры нужно сделать отверстие небольшого диаметра для дымогенератора. Он может быть сделан из старого бидона, термоса или металлической трубы, диаметром 10 см и длиной до 50 см. В его нижней части отверстие диаметром около 1 см, для подачи кислорода.

Коптильня из холодильника

В верхней части коптилки холодного копчения из холодильника закрепите также крючки для подвешивания деликатесов. В самой нижней части конструкции должна быть установлена небольшая электрическая плита.

Дверца должна быть герметично закрыта во избежание возгорания стружки.

Если у вас отсутствует электрическая плита, то подойдет такой вариант. В нижней части необходимо сделать дыру для железной трубы диаметром 10 см и длиной 2 м. Один ее конец должен вести к яме, а другой – к отверстию в рефрижераторе. На угли поставьте лист с опилками и накройте яму крышкой после появления дыма. Коптилку холодного копчения с подвешенными продуктами плотно закройте.

Преимущества и недостатки холодного копчения

К достоинствам холодного копчения принято относить:

• продукты приобретают отменный вкус, специфический аромат, приятный желтоватый цвет;
• копчености не теряют витамины и микроэлементы, которые разрушаются во время тепловой обработки или горячего копчения;
• плотность продуктов не уменьшается, они не разваливаются, как это происходит при горячем способе обработки;
• появляется возможность сохранять продукты в течение достаточно длительного времени.

Недостатки холодного копчения:

• большая длительность процесса;
• коптильня представляет собой громоздкое сооружение, которое требует места на участке;
• в течение всего времени обработки приходится находиться рядом и контролировать процесс, следить за равномерностью тления щепы и отсутствием конденсата.

Несмотря на некоторые недостатки, холодное копчение остается любимым и востребованным видом обработки мяса, рыбы, сала и других продуктов.

Дополнительные приспособления

Процесс холодного копчения занимает – в зависимости от подготовки продуктов и размеров кусков – от 8 часов до 7…12 дней. При этом необходимо постоянно поддерживать единую температуру дыма и, соответственно, контролировать горение щепы или работу дымогенератора. Для этого применяют терморегуляторы. Их монтируют на фасаде коптильной камеры так, чтобы металлический штырь, воспринимающий температуру, находился внутри герметично закрытого пространства.

В промышленных изделия термометр, как правило, уже вмонтирован в крышку или стенку, в самодельных изделиях его приходится устанавливать самостоятельно.

Бюджетная коптильня из холодильника своими руками

Старый холодильник, который вы были готовы выбросить, может превратиться в удивительную коптильню для домашнего использования. Домашняя коптильня из холодильника — это удивительный способ переработать ненужное оборудование и получить возможность коптить мясо, рыбу и овощи прямо у себя на даче или во дворе дома. Вот как вы можете превратить старый холодильник в функциональную коптильню своими руками.

Список инструментов:

1. Старый холодильник
2. Металлический лист для создания камеры горения
3. Металлические решетки или рейки для подвешивания продуктов
4. Электродрель
5. Болты, гайки, шурупы
6. Стальной трубы (диаметр около 100 мм) для дымохода
7. Металлический лоток для древесных щепок
8. Гидро- и термоизоляция
9. Температурный датчик или термометр
10. Уголок для фиксации дымохода
11. Углошлифовальная машина (болгарка) или пила по металлу
12. Перчатки и защитные очки для безопасности

Отключите и извлеките все электрические компоненты, систему охлаждения и внутренние полки. Обязательно убедитесь, что холодильник полностью разряжен от фреона, так как он является опасным и вредным для окружающей среды веществом. В нижней части холодильника вырежьте отверстие для камеры горения. Вставьте в отверстие металлический лист, предварительно изогнув его в форме буквы U, чтобы образовать камеру. Установите внутри холодильника металлические решетки или рейки для подвешивания продуктов. Подберите их размеры и расположение в зависимости от того, что и как вы планируете коптить.

В верхней части холодильника сделайте отверстие под дымоход. Вставьте трубу и зафиксируйте ее при помощи уголков. Трубу можно вывести как вертикально, так и под углом — главное, чтобы дым шел вверх. В камеру горения установите металлический лоток, в котором будете сжигать древесные щепки. Внешнюю сторону холодильника оберните гидро- и термоизоляцией, чтобы сохранить тепло внутри и предотвратить попадание влаги. Установите на холодильник термометр, чтобы контролировать температуру внутри коптильни. Проведите проверку коптильни, сжигая щепки без продуктов. Это позволит вам убедиться, что дым идет корректно и температура внутри коптильни поддерживается на нужном уровне. После успешной проверки вы можете начать коптить продукты, следуя рекомендациям по времени и температуре для каждого конкретного продукта.

Конструкция в деталях

Планируя холодное копчение в домашних условиях, важно детально разобраться в конструкции коптильни. Ниже предложен вариант чертежей коптильни холодного копчения своими руками (без указания материалов, конструкция подходит как для деревянной, так и металлической камеры). Ниже предложен вариант чертежей коптильни холодного копчения своими руками (без указания материалов, конструкция подходит как для деревянной, так и металлической камеры)

Ниже предложен вариант чертежей коптильни холодного копчения своими руками (без указания материалов, конструкция подходит как для деревянной, так и металлической камеры).

В этом варианте устройства коптильный канал выполнен как короб, а не труба. Для него можно использовать доски с обязательной герметизацией, металлические листы или кирпич.

Поэтапное выполнение работ

1. Подготовка основания. Выбирается грунт на глубину 60…80 мм. Размеры углубления должны быть не менее 50х50 см, габариты зависят от требуемой производительности дымогенератора. Для камеры объемом 100…150 литров достаточно топки 60х60х80 см, для большего объема размеры рассчитываются индивидуально. Также подготавливается место для закладки дымового канала и камеры копчения: выбирается полоса грунта на 20…30% шире планируемого сечения канала и прямоугольник (окружность) размерами на 20…30% больше габаритов камеры. Устраивается подушка из щебня с фракцией 20…40 мм толщиной 5…7 см поверх песчаной утрамбованной подушки толщиной 2..3 см. Для слабых грунтов и высоко стоящих грунтовых вод можно дополнительно «пролить» подушку слабым цементным раствором по технологии, описанной в тематической статье.
2. Заливка основания топки армированным бетоном (необязательно). Если дымовой канал выполнен из трубы, необходимо уложить ее до заливки бетона.
3. Кладка топки огнеупорным кирпичом (если планируется использовать дрова) или монтаж самодельного либо промышленного дымогенератора.
4. Устройство дымового канала. Если используется труба, ее фиксируют кирпичами, блоками или бетонной стяжкой. Помимо сохранения нужного положения, такая мера позволяет ускорить охлаждение дыма. При выкладке канала кирпичом или досками требуется обязательная герметизация природными герметиками.
5. Установка коптильной камеры. Эта часть конструкции должна быть герметичной, иметь дымоход и дверку для размещения продуктов и их извлечения. Дополнительно устраивают полки или подвесы в один или несколько ярусов, внизу монтируют поддон для стока жира с копченостей. Для удобства к камере можно пристроить навес, где в дальнейшем будут храниться дрова.
6. Устройство крышки над топкой.

Важно: перед тем, как сделать коптильню холодного копчения, необходимо убедиться – дым не будет беспокоить жильцов и соседей. Для этого следует изучить преобладающие направления ветра, учесть особенности рельефа и погодные условия.

Устраивая поддон в нижней части коптильной камеры, важно не перекрыть полностью выход дыма из дымового канала и при этом сделать стенки камеры максимально плотными и не проводящими тепло

Устраивая поддон в нижней части коптильной камеры, важно не перекрыть полностью выход дыма из дымового канала и при этом сделать стенки камеры максимально плотными и не проводящими тепло

Схема коптильни холодного копчения из бочки или холодильника своими руками отличается только конструкцией коптильной камеры – остальные детали сохраняют свое назначение и размеры.

Принципы сборки такого устройства рассмотрены в видео-ролике.

Удобно присутствие в холодильнике решетчатых полок, на которых можно расположить продукты для копчения, сомнение вызывает пластиковая отделка внутри. Лучший вариант холодильника для домашнего копчения – старый типа ЗиЛ, с металлическими внутри стенками. Можно обшить корпус изнутри деревянными планками.

Устройство коптильни из бочки еще проще – в качестве камеры для обработки продуктов используется металлическая или деревянная бочка с вырезанной в боковой поверхности дверкой или съемной крышкой. Полки и ярусы подвесов выполняются так же, как для деревянной или кирпичной камеры.

Расположить бочку можно вертикально и горизонтально.

Для горячего метода

Принцип работы

Коптильня горячего копчения предусматривает приготовление продуктов с помощью открытого огня. Топка в такой конструкции находится непосредственно под корпусом коптильной камеры. Образующийся дым от источника жара сразу попадает на подвешенные внутри шкафа продукты.

Благодаря высокой температуре процесс приготовления блюд занимает от 40 минут до 4 часов. После горячей обработки копчености получаются сочными и ароматными с хрустящей корочкой.

Конструкция

Коптильня горячего копчения представляет собой единое замкнутое пространство. Размеры конструкции подбираются с учетом количества продуктов, необходимых для приготовления, и свободного места на загородном участке.

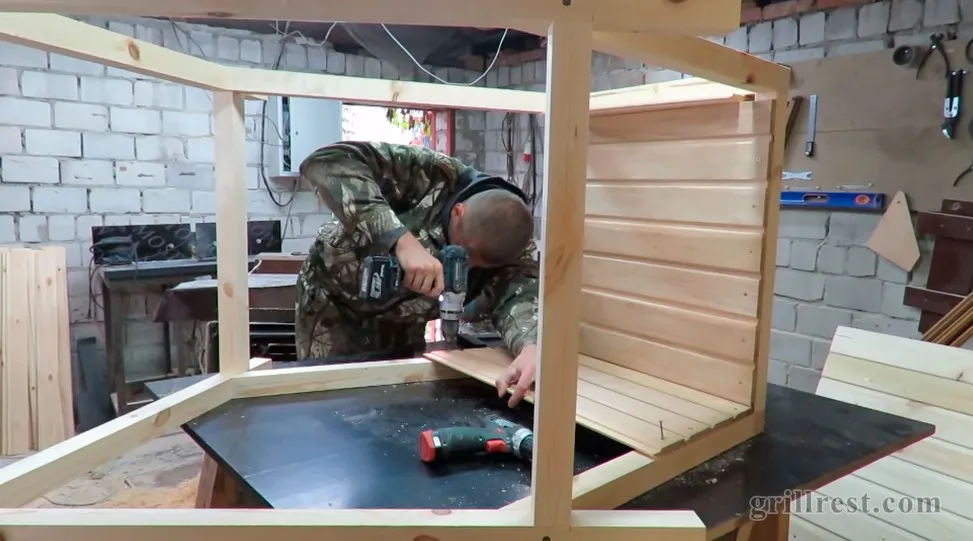

В первую очередь собирается каркас из вертикальных и горизонтальных брусков. На боковых сторонах корпуса следует предусмотреть перекладины, на которые в дальнейшем будут размещаться решетки для укладки продуктов. В нижней части камеры эти перекладины понадобятся для установки поддона, чтобы собирать жир.

Дно и внутренняя часть каркаса с трех сторон обшивается досками. Они должны прилегать друг к другу плотно. Закупорить щели можно паклей, а стыки законопатить пеньковой веревкой. Лицевая сторона камеры обшивается досками частично, чтобы остался проем для дверей.

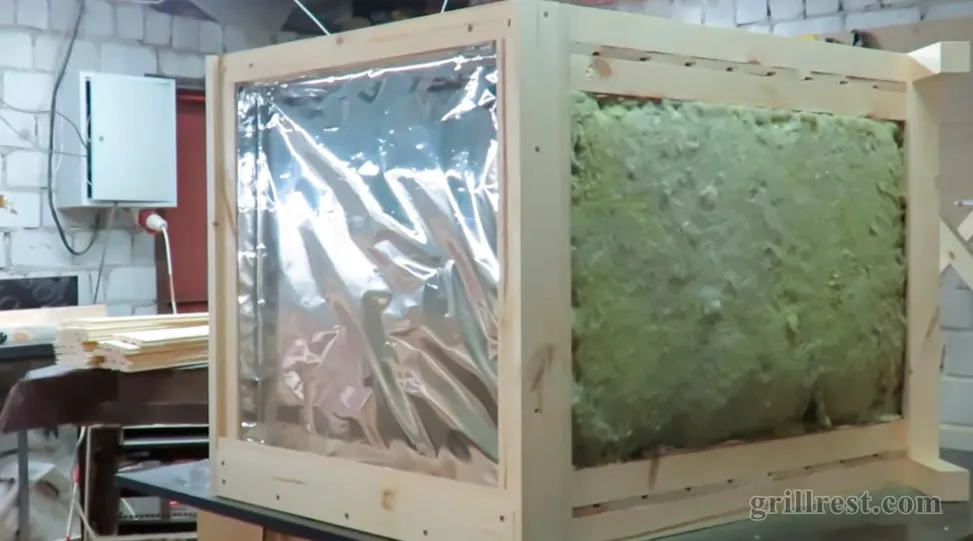

Повысить теплоизоляционные свойства коптильной камеры поможет внешняя обшивка корпуса вагонкой или фанерой. Между стенками укладывается фольгированный утеплитель для создания эффекта термоса. Каркас для дверей также обивается с двух сторон вагонкой или фанерным листом.

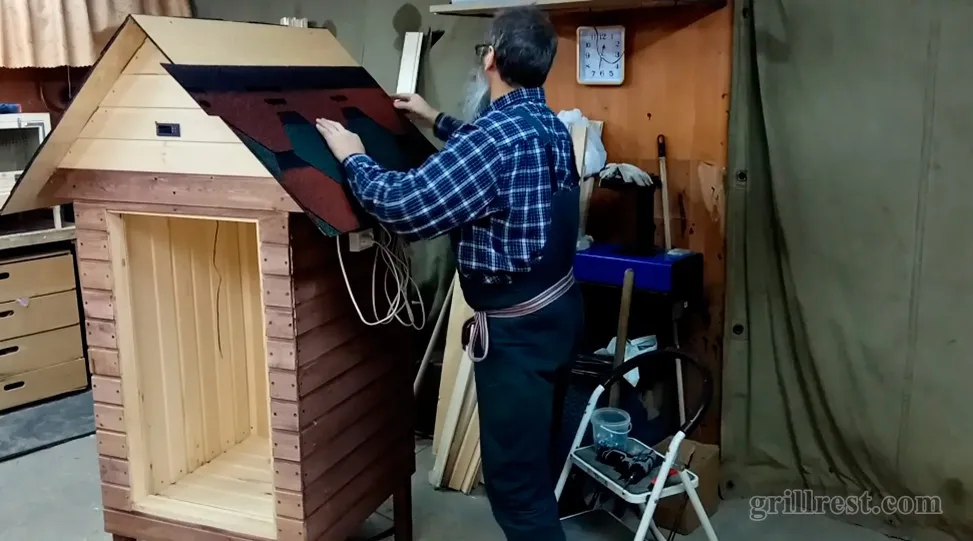

Двускатный вариант крыши собирается с помощью стропильной системы. Каркас затем обшивается досками и полностью герметизируется. В одном из перекрытий делается отверстие для дымоотводящей трубы.

Деревянную крышу можно покрыть шифером или другим кровельным материалом, чтобы защитить строение от осадков. Вытяжная труба обычно изготавливается из деревянных брусков или металлического листа.

Помимо заготовок из дерева для создания коптильни понадобятся:

• щеколды, петли, дверные ручки;
• гвозди или саморезы;

• решетки и крючки;
• индикатор для измерения температуры.

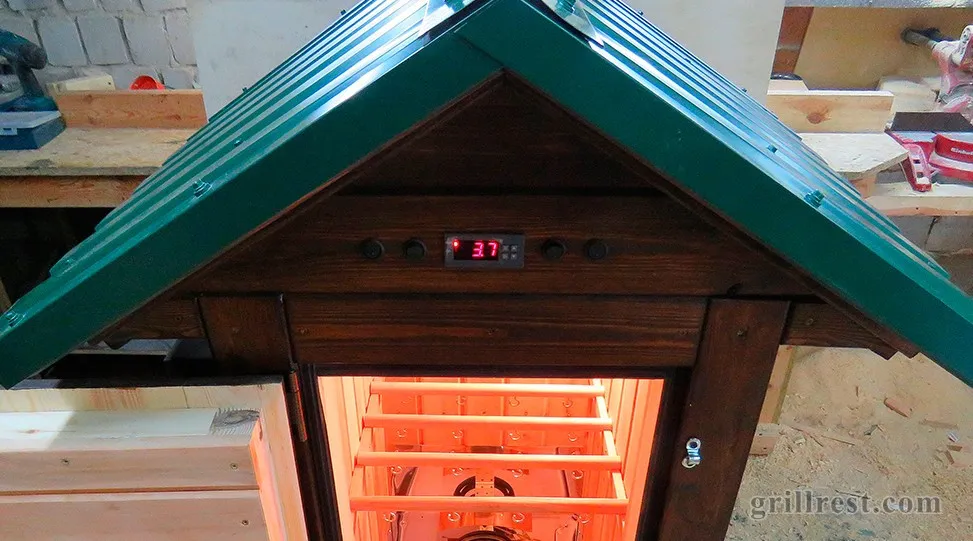

Термометр или термостат нужен для того, чтобы поддерживать заданную температуру. По желанию можно установить вентилятор. Он пригодится для подвяливания и сушки продуктов.

На последнем этапе готовая деревянная конструкция покрывается мастикой и лаком.

Изготовление дополнительных приспособлений

Для того, чтобы повысить эффективность самодельной коптильни, можно использовать разнообразные дополнительные приспособления. Это позволит сделать процесс копчения более простым, а полученные копчености еще более вкусными.

Как сделать простой генератор дыма

Учитывая диаметр трубы, нужно вырезать дно и крышку. Дно дополнительно оснащается бортами, чтобы оно плотно соприкасалось с трубой. Внизу трубы необходимо сделать отверстие, сквозь которое можно будет разжигать топливо.

Для того, чтобы сделать дымогенератор для коптильни более устойчивым, к нему привариваются ножки или кусок металла, который не будет сгибаться. Чуть ниже крышки устройства, в корпус нужно вварить дымоотводящую трубу. К боковой стенке присоединяется штуцер под углом 90 градусов. После того, как будет готов дымоотвод, нужно прикрепить к штуцеру фитинг и две трубы, одна из которых будет опускаться вниз, а вторая вести к коптильне.

К нижнем штуцеру стоит прикрепить специальную трубку от вентилятора, к боковому патрубок и направить его к коптильне. В качестве вентилирующего устройства можно использовать самые разные приспособления, например, кулер от компьютера или компрессор из аквариума.

Сушильный шкаф

Для того, чтобы в продуктах не было лишней влаги, лучше всего дополнительно использовать сушильный шкаф. Его без проблем можно сделать своими руками.

Для шкафа можно использовать обычный пластиковый ящик, объем которого будет составлять, например, 20 литров.

В боковую часть ящика вставляется вентилятор небольшого размера. Предварительно засоленные продукты подвешиваются в самодельный шкаф. Стоит отметить, что чем сильнее будет поток воздуха, тем меньше времени понадобится на сушку будущих копченостей.

Коптильня горячего копчения из листов металла своими руками

Далее мы расскажем об изготовлении конструкции, пригодной для технологии горячего копчения, которая выполнена из листов металла.

Вначале подготовьте все необходимое для работы, в частности:

• пару металлических листов размерами 156,5х61 сантиметр, а толщиной – 0,2 сантиметра;
• тонкие арматурные пруты;
• болгарку;
• метр;
• сварочный аппарат;
• угол столярный.

Процесс изготовления не представляет собой ничего чрезвычайно сложного, главное – четко следовать приведенной ниже инструкции. Итак, алгоритм действий в данном случае должен быть следующим.

Шаг первый. Вначале возьмите один металлический лист и разделите его на четыре одинаковые части. Последнее условие должно соблюдаться, если будущая коптильня планируется с квадратным сечением. Резку листа проще всего выполнять при помощи болгарки.

Шаг второй. Далее выполните капельную сварку пары листов. При этом, используя столярный угол, добейтесь того, чтобы две плоскости были соединены под прямым углом. После этого приступайте к сварке оставшихся сторон.

Шаг третий. Чтобы конструкция получилась полностью герметичной, проварите все внутренние швы

При этом важно, чтобы все действия проводились с предельной аккуратностью

Шаг четвертый. Возьмите второй металлический лист, вырежьте из него днище будущей конструкции. Приварите это дно к предварительно сваренному коробу.

Шаг пятый. Теперь можете смело приступать к изготовлению крышки. Вначале возьмите болгарку и нарежьте с ее помощью четыре одинаковые полосы нержавеющей стали, размеры которых несколько превышают внешний габарит готового короба. Далее приварите к корпусу крышку. В результате у вас должна получиться достаточно глубокая крышка, которую можно будет с легкостью надевать на корпус коптильного приспособления.

Шаг шестой. Можно сказать, что коптильня своими руками почти готова. Но чтобы работа была уже полностью завершена, приварите к корпусу удобные ручки и пару уровней металлических стержней. Помимо того, внизу необходимо приварить стержни, посредством которых будет крепиться поддон, необходимый для сбора жира и соков. Что же касается верхнего ряда прутов, то он необходим для того, чтобы вешать крюки с мясом, рыбой или же салом.

Для более детального ознакомления с процессом изготовления рекомендуем ознакомиться с приведенным ниже тематическим видеороликом.

Видео – Собственноручное изготовление коптильни горячего копчения

Стоит добавить, что в описанной выше конструкции можно коптить практически любые продукты. В роли же теплогенератора будет выступать электрическая плитка. Если же вам необходимо добиться более высоких температур, то лучше разжигайте костер.

Ниже приведен еще один любопытный вариант создания горячей коптильни в домашних условиях.

Полугорячее и горячее копчение

Такие виды копчения выполняются при температуре в 60-80 и 80-120 градусов соответственно. Нейтрализация ПАУ в этом случае ведется «проскоком»: спустя несколько минут при данной температуре на продуктах образуется довольно плотная «зажаристая» корочка, которая оказывается непреодолимым препятствием для вредных составляющих дыма. Им остается «проскочить» в трубу, раз впитаться в готовящееся мясо (или рыбу) нет никакой возможности. А вот легкие невредные компоненты дыма корочку преодолевают без труда.

В процессе полу- и горячего копчения сырье проходит еще и тепловую обработку, поэтому готовый продукт получается нежным, с гораздо более тонким вкусом и ароматом, нежели тот, что получен методом дымного обкуривания. К тому же жир при горячем копчении частично вытапливается (только обязательно нужно следить, чтобы он не попал в очаг). Один минус: «лежкость» у таких продуктов практически отсутствует. Они хранятся до 72 часов, не более.

Ни для полугорячего, ни для горячего способов копчения не нужно предварительной подготовки продуктов. Отлично подходят для такой готовки птица и деликатесные виды рыбы, а также домашняя колбаса и сыр.

Стандартная горячая коптильня обязательно снабжается поддоном для сборки вытапливающегося жира, установленным непосредственно в коптильной камере. А вот чтобы приготовить мелкую рыбешку (например) способом горячего копчения, можно использовать просто ведро-коптильню:

Ведро необходимо взять из нержавеющей стали (оцинкованное просто прогорит, испортив «до кучи» и продукт копчения). А сетки для продукта разместить в этом ведре строго в тех местах, что обозначены на схеме. При этом рыба, что пожирнее, укладывается на верхнюю сетку, а мелочь отправляется на сетку нижнюю.

Важно: В ведре-коптильне в качестве топлива использовать нужно только коптильные материалы без смол. Категорически не подходят для этого щепа можжевельника или ольхи, а также прошлогодние хвойные шишки

С помощью перечисленного набора лучше обкуривать продукты в коптильне с длиной дымовода не менее 10 м и при естественной тяге.

Виды коптилен на стружках, опилках и дровах

Существует несколько разновидностей коптилен, у каждой из которых есть свои особенности: домашние, из металла, из кирпича, для дачи, для разных продуктов, из подручных средств.

Водные и электрические коптильни с гидрозатвором: круглые и прямоугольные

Водные коптильни имеют вертикальную ориентацию. На дне конструкции расположена топка для дров, сверху находятся крюки для подвешивания продуктов.

Водоотвод, расположенный над топкой, помогает регулировать внутреннюю температуру. А гидрозатвор не выпускает дым из нее.

Аналогичным образом устроена и электрическая коптильня, за исключением того, что дым в нее подаётся посредством опилок, а не древесного угля.

Это обеспечивает более стабильную температуру и требует меньшего контроля над процессом копчения. Форма и размеры электрических коптилен не имеют определённых стандартов и варьируются в зависимости от предполагаемого количества продуктов и финансовых вложений. Размер меняется от 30×120 до 60×240 см.

Цилиндрическая самодельная коптильня из бочки: класс «эконом»

Чистая бочка с вырезанным дном может использоваться как коптильня для небольшого количества мяса, птицы или рыбы.

Подготовленная бочка помещается на подставку, для удобства проделываются углубления или яма для топки и розжига. Дым образуется естественным образом.

В отдельных случаях используют цемент и заливают им фундамент. Используйте металлические или деревянные трубки в качестве стеллажей, на которых располагаются продукты.

Перед первым применением убедитесь в отсутствии влаги на мясе и в том, что дрова не отсырели.

Рекомендуется использовать древесную щепу, опилки или уголь для разведения огня. Чтобы получить как можно больше дыма, добавьте опилки или лиственничную древесину. Установите термометр, если хотите вручную контролировать температуру. Рекомендуемый размер конструкции — 60×120 см.

Внимание! Никогда не используйте бензин или другие средства для розжига. Помимо того, что это огнеопасно, вы рискуете испортить продукты вредными испарениями

Каменная или бетонная большие стационарные коптильни

Отдельный вид коптильни — конструкция из дерева или бетонных блоков. Несмотря на то что такие сооружения самые сложные для постройки, они вмещают много мяса и идеально подойдут для большой семьи.

В них проще контролировать температуру, что значительно снижает пожароопасность. Владельцам просторных помещений рекомендуется установить вентиляторы в приспособлениях для копчения, чтобы дым обрабатывал всю еду, находящуюся в них.

Так как стены со временем покрываются копотью, укладывайте продукты таким образом, чтобы они не касались стен или потолка.

Основные элементы бетонной коптильни:

• топка;
• место для продуктов (стеллажи, крюки, решётки);
• дымоход;
• терморегулятор.

Элементы могут варьироваться в зависимости от ваших нужд, дополнительно вы можете пристроить мангал, хранилище для дров или кухонной утвари.

Размер вашей коптильни может быть рассчитан на предполагаемое количество мяса и его вес. Рекомендуемые параметры — 30 см x 60 см.

Совет. Если вы планируете не только готовить, но и хранить мясо в коптильне, тщательно упаковывайте продукт во избежание попадания бактерий и насекомых.

Фото интересных коптилен: смокер паровоз, домик, промышленный шкаф, камин

Фото 1. Коптильня такой конструкции, объединенная с мангалом, называется смокер. Изделию часто придают форму паровоза.

Фото 2. Стационарную коптильню можно изготовить в виде небольшого домика.

Фото 3. Шкаф промышленной коптильни выше человеческого роста, что позволяет одновременно коптить много продуктов.

Фото 4. Коптильня может стать прекрасным дополнением к камину. Получится многофункциональное сооружение.

Из кирпича и камня

Такой вариант предпочтителен для тех, кто часто коптит пищу. Иначе на придомовой территории появится лишняя постройка — домашняя коптильня, которая будет простаивать без дела. Для днища камеры подойдет металлический лист либо крышка от бочки. Кладку делают из силикатного либо красного кирпича и песчано-глиняного состава.

Перед этим площадку под коптильный шкаф для холодного копчения пропалывают от травы, снимают верхний слой грунта и выравнивают поверхность. Для разметки строители пользуются шнурками и колышками. Коптилку холодного копчения возводят своими руками следующим образом:

Фундамент. Для начала выкапывают яму глубиной 50 см, куда устанавливают опалубку. Вниз кладут слой бутовых камней так, чтобы между ними были промежутки. Затем вливают раствор из цемента и песка, засыпают щебенку. Для выравнивания поверхности применяют строительный уровень. Опалубку покрывают пленкой и оставляют на пару недель.

Цоколь. На подготовленном фундаменте мастер укладывает два гидроизоляционных слоя (для этого подойдет рубероид). После этого кладут кирпичи на сухую поверхность, при этом сверяют параметры с размерами, которые указаны на эскизе. Следующую партию выкладывают на цементный раствор.

Стены. Для кладки применяют глиняно-песчаную смесь. Чтобы стенки были ровными, результат работы проверяют уровнем после того, как будут готовы каждые следующие два ряда. Кладку делают от угловой части к центру. После укладки двух рядов закрепляют арматуру, а над пятым – колосники. Чтобы печь была герметичной, швы полностью заливают смесью. Излишки внутри и снаружи убирают кельмой.

Дверцы, выступы и другие детали. В 8-м ряду вмуровывают уголки для перемычки над поддувалом и топкой, закрепляют металлические дверцы в проемах и обкладывают стенку с внутренней стороны огнеупорными кирпичами. В 10-м ряду мастер сам делает внутри выступы для ящика с опилками (для этого кирпич кладут поперек стены). Размеры дверцы должны соответствовать параметрам коробки, иначе дым будет выходить наружу. Кроме того, строители не советуют использовать прокладки из полимеров, так как из-за нагревания от них может исходить синтетический запах, который пропитает пищу.

Читайте здесь — Крыша и водосточные системы

Перемычка. В 20-м ряду устанавливают перемычку над проемом коптилки. Ее изготавливают 2-х стержней арматуры. Выше фиксируют несколько стержней на расстоянии 30 см. Они предназначены для подвешивания продуктов.

Дымоход. Перекрытие для камеры создают из кирпичей по уголкам. Чтобы установить дымоход, выкладывают опорную площадку, на которую он крепится, и промазывают стыки песчано-глиняной смесью.

Самодельный дымогенератор для коптильни холодного копчения

Обилие вариантов промышленных дымогенераторов, с компрессорами и без, не останавливает фантазию мастеров, изобретающих новые устройства для выработки дыма.

Есть два основных типа дымогенератора для коптильни холодного копчения своими руками: с использованием щепы или «жидкого дыма». В первом случае используется металлическая или кирпичная (из огнеупорного кирпича) камера, в которой на дне разжигается огонь, чуть выше уровня костра находится отверстие для поступления воздуха (поддувало). Устройству требуется дополнительной нагнетание воздуха через гибкий шланг и патрубок, направленный в дымовой канал. Обеспечить приток воздуха можно с помощью любого подходящего по мощности насоса.

Более детально устройство такого дымогенератора представлено на чертеже.

Интересный вариант с дозированным поступлением щепы в зону горения и постепенным удалением золы предложил К.Недосеков.

Электрическая схема предусматривает другое устройство: здесь требуется нагрев жидкости до заданной температуры и нет открытого горения.

Чтобы переместить дым от генератора в коптильную камеру, используется монтируемый в дымовом канале вентилятор с принудительным поддувом.

Более традиционные (и эффективные) промышленные дымогенераторы имеют конструкцию с фильтром дыма и контролем его температуры.

Самодельная адаптация такого генератора с обычной стеклянной банкой в качестве фильтра представлена на фото ниже.
