Конструкция слухового окна на крыше

Слуховое окно с двускатной крышей

Впервые такие люкарны стали появляться в старинных городах Германии по банальной причине перенаселения. Люди, для того чтобы получить дополнительное жилое место, стали использовать резервы крыши. А люкарна с двускатной крышей обеспечивала наибольшее количество пространства и света. Кроме того, существенно преображают внешний облик всего здания в лучшую сторону. Со временем люкарны, наряду с балконами, эркерами, башенками и кровельными украшениями приобрели большое архитектурное значение.

Для рассматриваемой формы существует порядка семи различных названий, используемых в разных частях Германии: «седлообразное», «скатное», «кровельный домик», «фризское», «домик для гнома», «люкарна». Эти конструкции можно встретить на многих старинных зданиях и памятниках архитектуры. В Германии существуют законы по защите архитектурного облика города, и при реконструкции зданий застройщик обязан воссоздать облик слухового окна.

Слуховое окно с двускатной крышей

Вариации исполнения в различных стилях следующие:

• С карнизным выступом или без него.
• С фронтонным выступом или без.
• С водосточными желобами или без них.

Кровля такого окна чаще всего выполняется из того же материала, что и основная. Боковые и фронтонные стенки могут быть отделаны различными материалами (шифер, дерево, штукатурка). Идеальный вариант, двускатная люкарна имеет один оконный проем. Горизонтальная конструкция, состоящая из нескольких окон, выглядит слишком широкой и громоздкой. Также стоит учитывать, что угол наклона стропил люкарны должен быть сопоставим с углом наклона основной кровли.

Люкарна с вальмовой кровлей — это одна из разновидностей конструкций с двускатной кровлей. Его передний скат обычно расположен под тем же углом, что и основная кровля, благодаря чему создается более изящный вид. При этом сохраняется полезное пространство. Такие люкарны предпочтительно покрывать металлом, однако не исключено использование керамики и шифера. Данный вид типичен для северных районов Германии, где в архитектуре очень распространены вальмовые крыши.

Проектирование окон для крыши

Поскольку ветровое окно должно быть надежным, долговечным и устойчивым к разным нагрузкам, к вопросу его монтажа нужно подходить с особой ответственностью. Владельцу коттеджа следует грамотно составить проект оконной конструкции, чтобы она гармонично вписывалась в экстерьер и обеспечивала нужную защиту от негативных воздействий.

Дизайн и размеры

Мансардное помещение обладает большой площадью, поэтому оно должно получать максимальное количество света. Размер оконных проемов выбирается с учетом соотношения площади пола и комнаты. Стандартным показателем является 1:10, но для детской, гостиной или студии эту пропорцию можно увеличить до 1:8.

В выборе дизайна окна особых ограничений нет. Главное, чтобы он соответствовал общей концепции стиля дома.

Конструкция и чертеж. Особенности проектирования

Окно на чердаке является важным элементом системы вентиляции, которое защищает пространство под кровлей от застойных явлений, грибка и плесени. А если в этой части дома находится жилое помещение, то оконный проем в чердачной крыше еще и наполняет его светом днем.

Устанавливая слуховое окно на крыше, конструкцию и чертеж нужно предусмотреть заранее. От правильного проектирования зависит комфорт и надежность всей системы.

Строгие нормы и правила при составлении чертежей отсутствуют, но важно придерживаться архитектурной стилистики, учитывать специфику материала изготовления и размеры

Также важно обращать внимание на функциональную и эстетическую стороны кровли

Чтобы проект был составлен правильно, понадобится учесть следующие требования:

1. Монтаж оконной конструкции разрешен в тех случаях, если угол наклона крыши составляет не меньше 35°.
2. Любые декоративные элементы и прочие надстройки должны устанавливаться на заданном расстоянии от наружных стен.
3. Минимальная величина створок равна 0,6х0,8 м.
4. Нельзя выполнять монтаж оконного проема с вальмовыми или четырехугольными крышами в помещениях, где фасад выполняет роль продолжения стен.

От грамотного проектирования зависит не только функциональность окон, но и внешний вид помещения.

Каркас для окна и остекление

Перед монтажом основы для оконной конструкции производится установка каркаса. На этом этапе понадобится возвести фронтоны и закрепить стропила, руководствуясь следующим принципом: стропильные «ноги», представляющие обрамление проема, должны дополнительно укрепляться, т.к. на них будет воздействовать повышенная нагрузка. Пошаговая последовательность действий выглядит так:

1. Концы «ног» нужно обрезать вровень с наружной стеной до оптимальной длины.
2. Дальше следует установить балки-перемычки.
3. Размер проема определяется с учетом вертикали фронтонного каркаса.
4. На проемах монтируются стропила.
5. Обшивку фронтона выполняют вровень с обшивкой стен. Для этой цели используют водостойкую фанеру или другой материал с хорошими водоотталкивающими свойствами.

Технология монтажа окон на крыше

Устанавливать потолочные окна нужно с особой ответственностью. Сам процесс имеет сходство с установкой многощипцовой крыши, но здесь присутствуют свои нюансы.

Для верхней конструкции нужно обустраивать специфическую основу, которая состоит из стропил. Чтобы монтаж был эффективным, нужно ознакомиться с размерами разжелобковых стропильных балок.

Установив верхнюю часть, необходимо переходить к нижней. На этом этапе в верхней части обшивки закрепляется балка, которая будет выполнять роль опоры. Работы выполняются по аналогичному алгоритму. Места стыков и соединений заделывают специальным герметическим составом. Когда они высохнут, их нужно удалить, предварительно закрыв фурнитуру. Дальше нужно снять защитную пленку со стеклопакета.

В завершении понадобится провести обшивочные мероприятия и закрепить финишный слой кровли.

Как монтируются слуховые окна на крыше?

Слуховыми окнами называют остеклённые проемы, расположенные на кровле здания. Ими оборудуются двускатная, вальмовая, шатровая и полувальмовая крыша. Устройство мансардных окон производится во время сборки стропильного каркаса. Монтаж «кукушки» своими руками, как их по-другому называют, решает следующие задачи:

1. Организация вентиляции чердачного помещения. Главной задачей слуховых окон является открытие доступа воздуха в подкровельное пространство. Их устройство позволяет постоянно проветривать стропильный каркас, предотвращая загнивание древесины.
2. Организация вертикального освещения. Устройство мансарды подразумевает организацию естественного освещения, которое поступает посредством слуховых окон.
3. Обеспечение доступа на крышу. Другая функция слуховых окон – обеспечение выхода на поверхность крыши для того, чтобы сделать ремонт, монтаж или обслуживание своими руками.
4. Завершение архитектурно облика кровли. Конструкция вальмовой, шатровой и полувальмовой без мансардных окон выглядит незаконченной. Монтаж этих дополнительных элементов делает внешний вид крыши богаче и привлекательней.

Учтите, что «кукушки» в первую очередь служат практическим целям, а только потом украшают кровельную конструкцию. Поэтому размеры, форма и отделка этого архитектурного выбирается так, чтобы обеспечивать максимум света, воздуха и свободный доступ на крышу.

Классическая конструкция слуховых окон – надстройка, выступающая над поверхностью крыши, которая визуально напоминает домик небольшого размера. Монтаж этого архитектурного элемента можно выполнить своими руками, если правильно сделать расчет, создать чертеж, а затем собрать каркас. Установка слуховых окон допускается при угле наклона скатов не более 35 градусов. Устройство слухового окна может имеет следующий вид:

• С фронтоном в плоскости сооружения без боковых стенок.
• С фронтоном в плоскости сооружения с боковыми стенками.
• С фронтоном вне плоскости здания и с боковыми стенками.

Обратите внимание! Устройство слухового окна должно соответствовать строительным нормам, его размеры должны составлять не менее 10% площади чердачного помещения, но не более 0,5 ширины стены, на которой осуществляется установка. Конструкция и место расположения «кукушки» подбирается в соответствии с внешним видом крыши и архитектурным стилем сооружения. Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши

Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши. Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Конструкция и место расположения «кукушки» подбирается в соответствии с внешним видом крыши и архитектурным стилем сооружения. Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши. Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Устройство каркаса

Какой бы ни была форма окна, вальмовой, двухскатной или арочной, главное правило проектирования – конструкция его каркаса не должна нарушать стропильную систему крыши. «Кукушка» монтируется следующим образом:

• Сначала между стропильными ногами каркаса крыши устанавливают лобовые балки.
• На стропила, ограничивающие конструкцию по ширине, устанавливают вертикальные стойки.
• Наверх каждого ряда вертикальных стоек укладывают прогон, соединяющий опоры между собой.
• На прогоны устанавливают стропильные ноги, которые соединяются на коньковом прогоне.
• Каркас обшивают сайдингом или вагонкой, а на обрешетку укладывают кровельное покрытие.

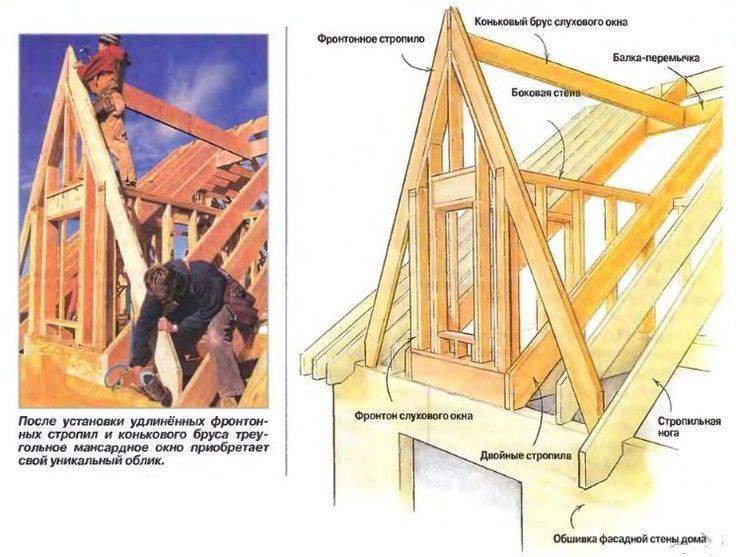

Сборка каркаса слухового окна

Особое внимание следует уделять стропилам под слуховыми окнами. Часто их делают такого же сечения, как и остальные стропила, однако нередко они несут нагрузку в 1,5 раз больше, чем промежуточные стропила

Кроме повышенной нагрузки, оставляют без внимания и то, что разделка их концов под шип и отверстия креплений для стоек слухового окна в значительной степени ослабляют сечение стропил под этими окнами. Ослабленная стропильная нога больше прогибается, кровля получается неровной.

Слуховые окна устанавливаются в деревянный каркас, выступающий над склоном кровли. Каркасы поднимают в вертикальное положение в виде готовой целой стены или большей части стены, затем скрепляют одну с другой и укрепляют на своих местах.

На столе циркулярной пилы собирают в готовом виде достаточное количество каркасных стоек (рис.6 поз.20) стеновых деталей слухового окна. Стойки переносят на рабочее основание всегда в количестве, необходимом для сборки одной стены.

В каркасах стен, в том числе и слухового окна, имеются три типа обвязки:

• нижняя и верхняя обвязка (рис.6 поз.22),
• а также обвязка, объединяющая стены (рис.6 поз.2) и укрепляющая конструкцию.

Доски или планки обвязки (рис.6 поз.2 и поз.22) всегда изготовляют из длинной древесины, так как стык ослабляет конструкцию.

При сочленении частей каркаса используют почти исключительно торцевые гвоздевые соединения. Об этом необходимо помнить, когда определяется порядок сборки.

Сборку каркаса слухового окна начинают с установки нижней обвязки (рис.6 поз.2) на основную линию стропил (рис.6 поз.1) крыши, указывающую внутренние края и край дальней стены таким образом, что будущий нижний край основной обвязки (рис.6 поз.22) идёт по той же линии.

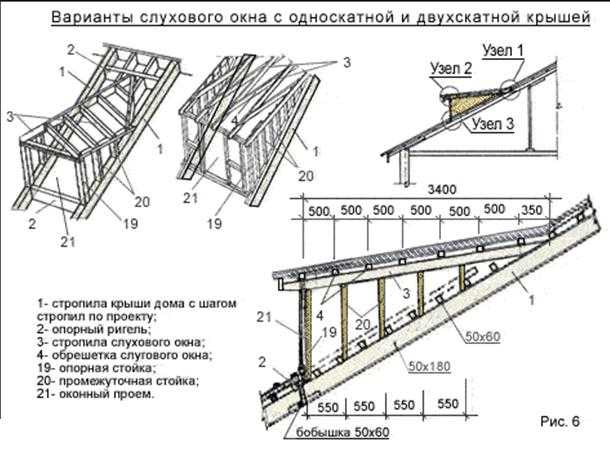

Варианты устройства каркасов для слухового окна с односкатной и двухскатной крышей показаны на рис.6.

Когда стена слухового окна (рис.6 поз.20 и поз.22) поднимается в вертикальное положение вокруг этой линии, она попадает на правильное место. Нижняя обвязка (рис.6 поз.22) крепится точно по этому месту стропил (рис.6 поз.1) вспомогательными гвоздями наискось.

После того, как верхняя и нижняя обвязки (рис.6 поз.22) готовы, на них одновременно переносятся места установки стоек (рис.6 поз.20) и проёмов.

Тщательному изготовлению обвязок (рис.6 поз.22) и аккуратному переносу размеров стоек (рис.6 поз.20) следует уделить ОСОБОЕ ВНИМАНИЕ, так как от этого зависит успешное выполнение следующих этапов работы. Этапы работ при строительстве деревянных стеновых каркасов слухового окна:

Этапы работ при строительстве деревянных стеновых каркасов слухового окна:

1. разметка стен по месту;
2. изготовление стеновых обвязок;
3. изготовление вентиляционных и оконных коробок;
4. сборка стенового каркаса;
5. обшивка стенового каркаса;
6. подъём стеновых каркасов в вертикальное положение и крепление стены разной высоты;
7. крепление балок крыши, стыкующихся со стенами;
8. пригонка и крепление вентиляционных решёток и оконных рам.

На месте оконного или дверного проёма доски нижней обвязки (рис.6 поз.22) продолжаются без их обрыва. Они отпиливаются только после того, как стены уже будут стоять в вертикальном положении и будут закреплены.

Оконная рама слухового окна и жалюзийные вентиляционные решётки устанавливаются в оконную и жалюзийные коробки, закрепленные на стойках к стропилам и обрешетке деревянного каркаса, после выполнения обшивки каркаса досками и листовой сталью.

Чтобы избежать проникновения осадков между стенками слухового окна и крышей дома устраивают воротники из кровельной стали. Напуск штучного покрытия на покрытие по листовой кровельной стали должен быть не менее 150 мм.

Чтобы избежать проникновения осадков, между листами  укладывают пеньковый жгут, пропитанный дёгтем, или ленту из пенополиуретана, пропитанную битумной мастикой. Выполняя эти работы, устраивают хорошую вентиляцию чердака, иначе на внутренней поверхности кровли конденсируется пар, вызывающий гниение древесины обрешётки и стропил.

Венчает слуховое окно конёк такой же формы, как и на всей крыше. Коньки и ребра крыш покрывают деталями заводского изготовления У-образной формы, ширина каждой из сторон которых составляет 200 мм.

Узел устройства конька крыши из шиферных коньковых деталей для слухового окна показан на рис

При применении коньковых упрощенных деталей (рис.8 поз.8) в асбестоцементных кровлях следует предусматривать заполнение впадин между волнами цементным раствором кл. ВЗ,5 (марки М-50) на длину 150 мм.

При отсутствии коньковых деталей заводского изготовления стыки коньков и рёбер перекрывают колпаками, изготавливаемыми из листовой стали. Покрытие производится по рубероиду.

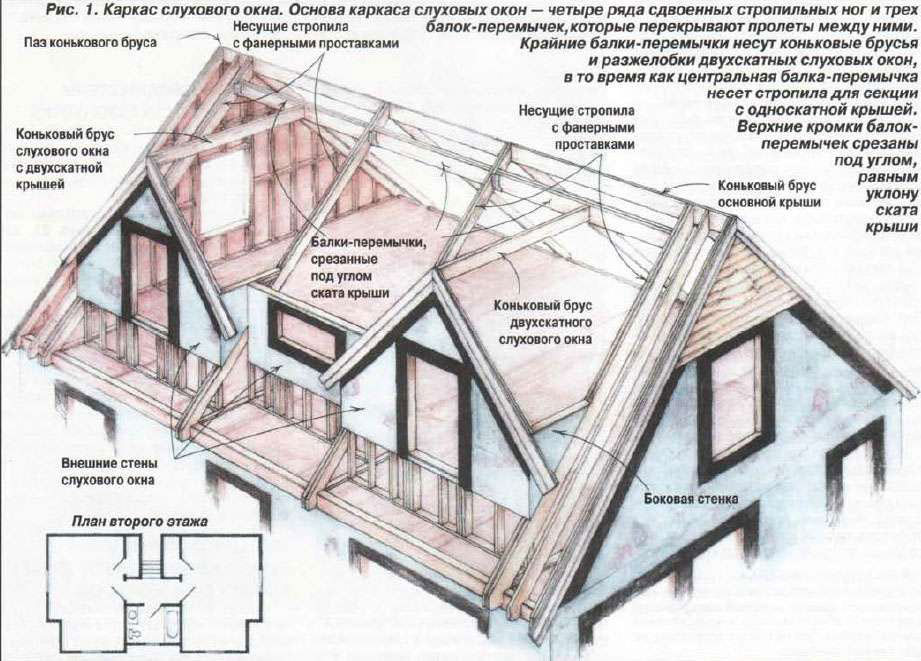

Каркас слухового окна

Когда вы определили размеры вашего проема, следует разработать чертежи будущего изделия. Оно должно не только выполнять свои функции, но и украшать фасад дома.

Специалисты утверждают, что общая ширина слуховых отверстий должна быть больше половины ширины мансарды.

После того, как вы составили чертеж, можно начинать устройство изделия своими руками. Изготовление нужно начинать тогда, когда устанавливается несущая система крыши всего строения.

Кровля проема имеет свои собственные несущие конструкции и обрешетку, если она двускатная – то и свой конек. Конструкция слухового проема похожа на конструкцию крыши дома, только миниатюрную.

Их ограждают очень прочными стропилами, так как они будут нести на себе всю нагрузку. Можно использовать двойные и даже тройные стропила.

После этого, на стропила, поперек крепят балки. Нижняя балка будет размещаться на уровне наружной стены строения. А верхняя – как предусмотрено размерами будущего окна.

Далее на нижележащую балку кладут стойки, которые сверху соединяют бруском. Дальнейшее устройство предполагает связывание конструкции с верхней балкой с помощью брусьев.

Если вы сделали каркас, то далее нужно сделать его стропильную систему. Когда вы ставите балки-перемычки, то нельзя вырубывать в несущих балках основной крыши выемки под них.

Так стропила могут утратить свою несущую способность. Крепить все элементы нужно на металлические крепежи.

Далее следует проверить каркас во всех направлениях, после чего приступают к монтажу конькового бруса и несущей конструкции оконной крыши.

Стропила можно вырезать шаблонно, что заметно упростит устройство проема.

Стенки обшивают материалами, устойчивыми к влаге, а кровлю делают вместе с монтажом кровли всего дома.

Особое внимание нужно уделить изоляции стыков от влаги, чтобы исключить протечки. Если вы хотите сделать мансардное окно своими руками, то такое устройство устанавливают прямо в кровле

Если вы хотите сделать мансардное окно своими руками, то такое устройство устанавливают прямо в кровле.

Преимущество их в том, что они пропускают больше солнечного света в комнаты, а монтаж происходит намного быстрее.

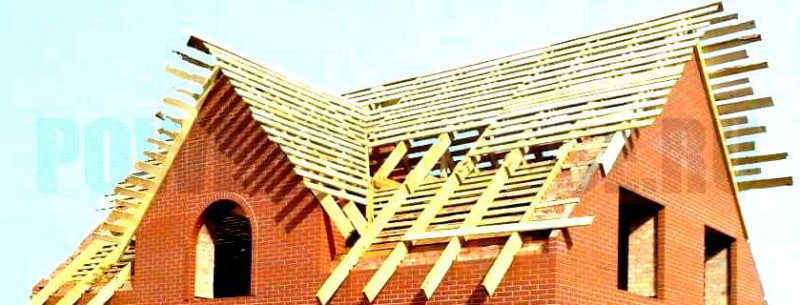

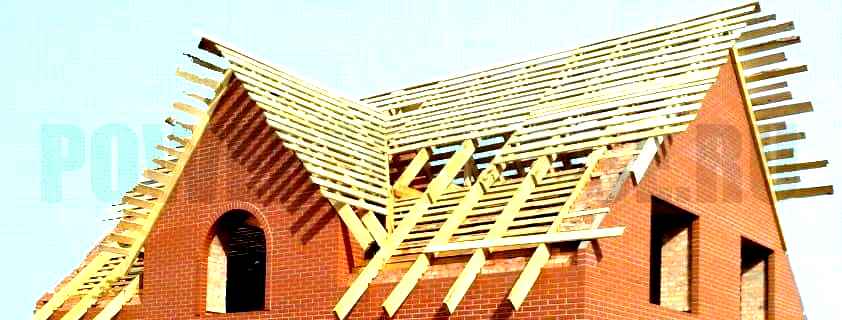

Монтаж каркаса на крыше

Слуховые окна (если их планируется несколько), совсем не обязательно располагать ровно в ряд.

Их можно располагать и в несколько рядов.

В таком случае нижний край окон располагается на высоте 90 см от пола чердачного помещения.

Верхний край может располагаться на высоте 2 метра и выше.

Чем выше находится просвет, тем больше света и воздуха поступает в мансарду.

Каркас выполняют одновременно с установкой общей стропильной системы здания.

По большому счету она является настоящей крышей.

Только небольшого размера.

Монтируя стропильную систему в тех местах, где предстоит смонтировать окна, оставляют проемы, которые огораживают стропильными ногами.

Такие стропила усиливают, так как им предстоит нести всю нагрузку от окна.

Затем на усиленные стропильные ноги устанавливают поперечные балки.

Нижнюю балку – на уровне внешней стены.

Верхнюю балку – по размерам окна.

На нижнюю балку устанавливают вертикальные стойки, которые связывают по верху с поперечным бруском.

Полученную раму скрепляют с верхней балкой, которая лежит на усиленных стропильных ногах, продольными брусьями.

Так получают каркас слухового окна без его стропильной системы.

Стропильную систему делают точно так же, как основную стропильную систему здания.

Но имеются некоторые тонкости.

Все элементы каркаса крепят при помощи металлических деталей и саморезов.

Каркас следует проверить по горизонтали и вертикали.

Если все в порядке, то устанавливают коньковый брус и маленькие стропила.

Чтобы существенно упростить монтаж, следует изготовить шаблон стропил и дальше вырезать их по шаблону.

Скорость вырастет на порядок.

Для обшивки боковых стенок каркаса используют влагостойкие материалы.

Крыша окна устраивается одновременно с устройством крыши дома.

Очень важно, чтобы между основной поверхностью крыши и окном была выполнена качественная гидроизоляция стыков.

Иначе протечек в этих местах не избежать.

Для выполнения гидроизоляции используют специализированные материалы: мембраны, прижимные планки, специальные герметики на основе силикона.

Классические виды и их новые разновидности ↑

Оконные конструкции для чердаков различаются, в частности, по типу крыши:

• Плоская. Такая конструкция требует установки дополнительных желобов для водостока, которые обеспечат комфортность эксплуатации. Крыша над ней имеет небольшой уклон – примерно в 5–15˚. Обеспечивает максимальное освещение и проветривание подкровельного помещения;
• Односкатная. Наклон крыши в форме прямоугольника или трапеции в этом случае начинается с 15˚;
• Двускатная (вальмовая). Чердачные окна (фото ниже) этого типа позволяют дополнительно увеличить пространство под кровлей, поэтому их чаще устанавливают в жилой мансарде;

Возможен также вариант, вписанный в скат, вообще без крыши. Есть у них существенный недостаток – они абсолютно не защищены от воздействия осадков.

Помимо прочего, наличие чердачных окон и их форма придают некоторую изюминку дизайну дома.

Треугольные или четырехугольные модели, расположенные в торцевой части, могут быть и без боковых стенок и козырька. Эту функцию берут на себя сами кровельные скаты. Смотрятся они довольно привлекательно. Отсутствие большого количества стыков упрощает гидроизоляцию. Это, несомненно, весьма ценно, однако не следует забывать, что если верхней частью такого окошка является вершина треугольника, то уровень освещенности будет несколько ниже.

cherdachnoe_okno_3cherdachnoe-okno-1

• Чердачные окна сложной формы, как правило, имеют необычную геометрическую форму и придают дому определенный стиль. С одной стороны, они прекрасно вписываются в кровлю, а с другой – интересно меняют ее форму и дизайн.
• Круглое окошко внешне похоже на иллюминатор. Его выполняют либо полностью из стекла, либо в виде витража – так часто стильно украшают особняки. Для плоских кровель иногда выбирают купольные конструкции, используя светопрозрачные материалы.
• Довольно интересное решение – полукруглая форма, которую отличают плавные изящные линии кровли. К примеру, конструкцию типа «бычий глаз» невозможно не заметить, настолько она эффектна. К тому же она очень функциональна.

Разновидности исполнения

Существует довольно много видов.

Итак:

1. Вариант с плоской крышей. Если вам требуется помещение под крышей наполнить свежим воздухом и дать туда много света, то такое исполнение вам подойдет идеально! При монтаже устанавливают для водостока дополнительные желоба. И такие окна именно по этой причине монтируются с некоторым наклоном кровли.

   Как правило, этот наклон составляет 5 — 15 градусов.

2. Четырехугольное окно, имеющее односкатную крышу. Конструкция очень похожа на конструкцию с плоской кровлей. Но угол наклона кровли несколько иной – 15 градусов и больше. Сама крыша может иметь прямоугольную форму, торцевую или трапециевидную.
3. Окно с крышей двускатной. Такая конструкция дает возможность максимально осветить мансардное помещение.
4. Треугольная форма.Такие типы создавались в исторических зданиях.И сейчас их делают в том случае, когда зданию придается старинный вид.
5. Полукруглая форма.Специалисты именно такие окна считают наиболее интересными.Ведь у них самое большее количество вариантов исполнения. За счет того, что линии изогнутые, полукруглая форма прекрасно вписывается в кровлю любого дома и придает ей необычный вид.
6. Зенитный фонарь.Такая конструкция, размещенная на крыше дома, способствует максимальному проникновению света в мансарду. И выглядит такой фонарь очень изысканно.

Что такое слуховое окно

Само словосочетание «слуховое окно» может ввести в заблуждение, ведь оно не предназначено, чтобы что-либо слушать. Дело в том, что ранее слову «слух» придавалось альтернативное значение: проём, продух, то есть, по сути, обозначало отверстие.

Слуховые окна устраиваются в скатных крышах и бывают нескольких типов. Наибольшую популярность приобрели окна, выступающие из ската с образованием треугольного фронтона. Некоторые модификации дополняют прямыми стенками в основании, при этом фронтальная часть приобретает профиль «домика».

В зависимости от архитектуры здания и конфигурации крыши слуховые окна могут иметь арочное перекрытие, накрываться одним продольным скатом и даже иметь панорамное остекление — одним словом принимать любую форму, необходимую для единства архитектурного стиля.

Мансардные окна тоже можно считать слуховыми, однако они имеют несколько иное предназначение и устройство. Основное конструкционное отличие заключается в обрамлении окна уплотнительным контуром и специальными нащельниками, в то время как между покрытием слухового окна и ската используются стандартные методы выполнения кровельных примыканий — коньки и ендовы.

С другой стороны, мансардное окно обеспечивает полноценное освещение, к нему также предъявляются высокие требования по энергосбережению, что для обычного слухового окна зачастую не важно

Назначение и функции

Но для чего тогда нужно слуховое окно? Чтобы ответить на этот вопрос, следует рассмотреть теплотехническую модель кровли и чердачного перекрытия в летний и зимний период.

 В холодное время года, когда здание отапливается изнутри, через перекрытие проникает некоторое количество тепла и водяного пара. Чердак, эксплуатируемый в холодном режиме, выступает в роли герметичного шлюза, устраняя воздействие ветра на контур теплозащиты и немного повышая температуру наружного воздуха.

Однако попадание пара в замкнутое пространство не проходит бесследно: влага намерзает на несущей конструкции и изнаночной стороне кровли потому что не имеет возможности улетучиться во внешнюю среду.

Благодаря слуховым окнам в чердачном помещении поддерживается умеренный воздухообмен с улицей без интенсивных потоков, поэтому общий тепловой режим крыши изменяется не слишком сильно, но образования инея не происходит.

Летом слуховое окно способствует активной вентиляции подкровельного пространства и охлаждению чердачного перекрытия. Такой эффект может казаться несущественным, однако история знает немало примеров, когда слуховые окна оказывались невероятно полезными.

Один из таких — переоборудование крыши московского Манежа, где методом врезки слуховых окон была устранена порча отделки потолка верхнего этажа от перегрева. Существует мнение, что название окон произошло от фамилии мастера, руководившего бригадой кровельщиков, задействованной на этом проекте.

Следует отметить, что наличие слуховых окон позволяет обустроить тёплый чердак, который остаётся герметичным в зимнее время и проветривается летом. Кроме того, через слуховые окна в чердачное помещение попадает достаточное количество света для обследования перекрытия и стропильной системы. Также через слуховые проёмы имеется доступ на поверхность крыши.

Особенности устройства

При устройстве слухового окна в крыше нужно учитывать три важнейших нюанса: высота врезки, связь со стропильной системой и примыкание кровельного покрытия. С высотой врезки все просто: в области мауэрлага находится нерационально используемый объём подкровельного пространства, поэтому в большинстве случаев выгодно, чтобы низ проёма располагался на уровне пола чердака.

Однако если крыша имеет длинный карнизный свес или стропильная система стоит на парапете, окно неизбежно будет врезаться на некоторой высоте.

Ширина слухового окна ограничена расстоянием между стропилами. Врезка окна на участке ската, который пересекается стропильной ногой, неизбежно вызывает необходимость усиления несущей системы, установки дополнительных распорок и стоек.

Конечно, существуют крыши с частым шагом стропил и в таких случаях доработка стропильной системы неизбежна, тем не менее, предпочтительнее смонтировать несколько небольших окон, нежели одно крупное.  опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Как сделать слуховое окно на крыше своими руками

Название слухового окна известно всем, но мало кто знает, почему оно так называется.

В толковом словаре Владимира Даля этот термин помещен в статью «Слух», рядом со словами «продушина», «проем» и «для слуху».

Продолжая ряд толкований, ученый записал «слух в кровле» и «слуховое окно».

Однако не до конца понимая происхождение термина, тут же добавил: «хотя тут нечего слушать».

Любопытно, в этой же статье Даля приведено выражение «слухи ветром носит». Раньше такие окна ставили в светелках для прислуги, и их название вполне увязывается с вечерними посиделками и доносимыми ветром обрывками разговоров.

Изначально кровля Манежа, как и фронтоны, была без окон и проветривание чердака не осуществлялось. Во время сильной жары чердак раскалился, и расширившийся воздух деформировал потолочное перекрытие здания и крышу.

О происшествии доложили императору Александру I, и крышу пришлось срочно переделывать. Слухов нашел выход, и разместил на скатах большое количество окон для проветривания, после чего их назвали по фамилии мастерового — слуховыми.

Это важно!

Еще одна функция окон заключалась в том, чтобы снизить нагрузку на потолочное перекрытие. Балки не выдерживали веса огромного пролета и прогибались

Сильный сквозняк создал над перекрытием зону пониженного давления, за счет чего нагрузка на балки уменьшилась.

В наше время слуховые окна широко применяются при строительстве скатных крыш и выполняют три функции: выход на кровлю, проветривание и освещение чердачного помещения.

Наиболее известны четыре типа слуховых окон:

• с трехскатной крышей;
• с двускатной крышей;
• с плоской крышей;
• циркульные.

Оформление крыш слуховых окон осуществляется по общим правилам. В качестве покрытия могут использоваться кровельные материалы ондулин, металлочерепица, и другие.

Рамы слуховых окон монтируются в одной плоскости со стенами и отличаются разнообразием. Наиболее часто встречаются рамы с прямоугольным и дуговым (циркульным) проемами.

Еще одно название слуховых окон – «люкарна», что в переводе с французского означает мансардное окно. В последние годы мансарды стали очень популярны и не исключено, что скоро термин «слуховое окно» останется лишь в старых книгах.

Треугольное слуховое окно

Если планируется выполнить слуховое окно своими руками, чаще всего монтируется проем треугольной формы с крутыми кровельными скатами. Эта распространенная конструкция характеризуется тем, что фронтонная стенка проема устанавливается без заглубления в крышу – она должна располагаться в одной плоскости с соответствующей наружной стеной.

Кровельные скаты треугольных проемов расположены под большим углом (60-70 градусов), поэтому увеличения полезной площади мансарды практически не происходит. Преимуществом треугольных окошек является эстетическая привлекательность, возможность выполнить оригинальную планировку мансардного помещения.

Если предполагается установить треугольное слуховое окно своими руками, следует принять во внимание, что его крыша примыкает к кровле здания, спускаясь до места формирования разжелобка. Таким образом, при обустройстве не требуется выполнять гидроизоляцию стыков боковых стенок и крыши, что значительно упрощает и ускоряет герметизацию и отделку проёма и основного кровельного покрытия здания

Каркас конструкции

Перед тем, как приступать к возведению каркаса, необходимо выполнить каркас крыши дома – возвести фронтоны, смонтировать стропильную систему. Между стропильными ногами, в местах установки окон, необходимо предусмотреть проемы. Стропильная система слухового окна имеет свои особенности: стропильные ноги, обрамляющие такие проемы, необходимо делать двойными или тройными, так как они в дальнейшем будут нести повышенную нагрузку.

Согласно СНиП, фронтоны проемов, устроенных в крыше, должны поддерживаться боковыми стенами, которые устанавливаются перпендикулярно внешней стене вглубь здания и имеют высоту 1,5 метра. Каркасы боковых стен опираются на балки потолочного перекрытия.

Каркас боковых стен монтируется после сборки стропильной системы крыши здания. После чего следует выполнить привязку горизонтальных перекладин и стоек фронтонных каркасов проёмов.

Дальнейшие работы выполняются в несколько этапов:

1. Так как фронтоны треугольного окошка располагаются в одной плоскости со стенами строения, нижние концы стропильных ног, прилегающих к стенам, следует обрезать вровень с обшивкой стены.
2. Балки-перемычки монтируются между сдвоенными стропилами каркаса проёма. Рекомендуется применять металлические накладные кронштейны.
3. Проемы требуется выверять на вертикальность фронтонного каркаса, в том числе при установке конькового бруса на него.
4. Стропила на оконный проем вырезаются по шаблону и монтируются к коньку и нижней части каркаса.
5. Обшивку каркасов фронтонов следует выполнять вровень с обшивкой внешней стены. Обычно применяется строительная водостойкая фанера.

Устройство ендов

Устройство слухового окна на крыше, имеющего треугольную форму, внешне может быть похоже на обустройство многощипцовой кровли. Но существует заметная разница в технологии монтажа. Скаты многощипцовой крыши чаще всего имеют одинаковый уклон, в то время как треугольный проём, снабжен крышей со скатами, угол наклона которых 60-70 градусов. Таким образом, соединение скатов крыши окна со скатами кровли здания выполняется с образованием нестандартных ендов (разжелобков).

Для обустройства слухового окна используются накосные стропила, в которые упираются (под углом 60-70 градусов) нарожники – укороченные стропильные ноги. Для монтажа данной конструкции требуется рассчитать длину и сечение разжелобковой стропильной балки, углы сопряжения боковых стенок и конькового бруса. Для каждого треугольного стропильного проема требуется пара зеркально симметричных балок такого типа.

Нижняя часть слухового окна

Рассматривая, как сделать слуховое окно, необходимо внимательно отнестись к особенностям монтажа его нижней части. Она должна быть устроена таким образом, чтобы внутренняя часть мягкой кровли скрывалась в ней посредством боковых стенок, и не была видна изнутри. Для этого применяется упрощенный метод монтажа разжелобка.

Балка разжелобка устанавливается поверх кровельной обшивки дома. В эту балку упираются нижние концы стропильных ног двускатной крыши окошка. На заключительном этапе конструкция обшивается листами фанеры, поверх которой крепится кровельный материал. Обшивка фанерой начинается от конька слухового окошка, монтаж кровельного покрытия выполняется по направлению снизу вверх.

Если предусматривается установка проемов окон собственными силами, рекомендуется предварительно ознакомиться с особенностями монтажа данных конструкций. Расчет и обустройство окон оригинальных форм, монтаж сложных кровельных примыканий рекомендуется доверить профессионалам.
