Канальные кондиционеры с притоком свежего воздуха с улицы

Канальный кондиционер с притоком свежего воздуха

Устройство канальной системы двухмодульное. Один блок, компрессорно-конденсаторный, находится за периметром, испарительный расположен внутри помещения. Между собой они соединены медными трубками с фреоном и электропроводкой. Испарительный блок может быть скрыт в облицовке комнаты. Кондиционеры с функцией притока свежего воздуха с улицы производят воздухообмен в помещение в течение 2-3 часов. Физиологически воздух становится здоровым, насыщенным кислородом. К таким кондиционерам относятся системы от компании Daikin “Ururu Sarara”. Создали свои модели с притоком свежего воздуха компании Hitachi и Haier.

Технология очистки и смешения потоков воздуха сложна. В специальном блоке за периметром отобранный с улицы воздух проходит через марганцевый катализатор, происходит адсорбция примесей, включая запахи. На входе в систему кондиционирования стоит фильтр, на котором остается мелкий мусор, насекомые и прочая внешняя грязь. После газовые потоки смешиваются и пропускаются через фотокаталитический фильтр, где обеззараживаются биологически. Чистый воздух обогащается витаминами и гиалуроновой кислотой. Целебный продукт подается в помещение.

Конструкция

Агрегат представлен в виде моноблочного узла, состоящего из корпуса, теплообменника, каплеуловителя, поддона для сбора конденсата.

• Корпус оцинкованный. Размеры его стандартные, соответствуют типоразмерным рядами прямоугольных воздуховодов. Простоту установки обеспечивает фланцевое болтовое крепление
• Непосредственно в стане расположены составляющие теплообменника. Он состоит из ряда медных трубочек, по которым проходят различные хладагенты, а также алюминиевых пластин, обеспечивающих расширение пространства охлаждения.
• Идущие по теплообменнику воздушные массы, отдав свою энергию охлаждаются, преобразуюсь на холодной поверхности медных труб и алюминиевых пластинок в конденсат.
• Сбор лишней влаги обеспечивает каплеуловитель. В него включены пластиковые ребра, по которым конденсат поступает в поддон, находящийся внизу корпуса. Эффективность каплеуловителя обеспечивается движением воздушных потоков больше чем 2,5 м/с, при минимальных показателях его можно не использовать.

Для бесперебойного спуска конденсата поддон монтируется только в горизонтальном положении. Слив лишней влаги осуществляется в поддоне, где предусмотрена дополнительная теплоизоляция и дренажная трубка.

Кондиционер vs Приточная вентиляция: что выбрать?

Кондиционер

Кондиционер – устройство, используемое для создания комфортных условий в помещении. В первую очередь это касается лета, когда на улице устанавливается невыносимая жара, когда не только пройтись по улице, но и просто заснуть ночью дается с трудом.

Что делает кондиционер в этом случае? Охлаждает воздух. Но какой воздух? Один и тот же, циркулирующий в помещении. Да, он очищает его от вредных примесей, насколько может. Дешевый очищает плохо, задерживая на специальной решетке только крупные частицы грязи и пыли, а также залетевших случайно насекомых.

А кажущаяся при этом свежесть обуславливается его очищением от вредных примесей и охлаждением. Но ведь вредные примеси никуда не деваются – они оседают на решетке кондиционера, которую следует регулярно очищать, иначе скапливающийся там конденсат может стать комфортной средой для развития бактерий, плесени и других малополезных микроорганизмов.

Альтернативой традиционным рециркуляционным кондиционерам может стать кондиционер, имеющий режим приточной вентиляции. Однако на данный момент эта дополнительная функция у означенных устройств развита слабо и, если ее использовать, кондиционер начинает издавать повышенный шум.

Согласно нормам, для одного человека, находящегося в помещении, в час необходимо 30 кубометров свежего воздуха. Кондиционеры с приточной вентиляцией, в которых означенная функция установлена на максимум, могут обеспечить в час приток свежего воздуха в объеме около 20 кубометров. Этого явно недостаточно.

Еще одной ошибкой желающих приобрести кондиционер, является мнение, что он способен нагревать воздух, обеспечивая зимой тепло в доме. Да, воздух он нагревает. Однако делать это «безболезненно» для себя способен лишь в том случае, если и на улице температура выше нуля.

Если же его попытаться включить в режим обогрева при минусовых уличных температурах – очень скоро он просто сломается. У дешевых моделей откажет компрессор, а у дорогих – сама техника откажется гробить себя и просто не включится. Реальная польза от такой сплит-системы есть только осенью или весной, когда на улице плюс.

Другой класс устройств, выполняющих более важные и жизненно необходимые цели -установки приточной вентиляции (или по другому — проветриватели).

Монтаж производится специальным оборудованием для выполнения алмазного бурения. Его высокая аккуратность позволяет пробивать отверстие в стене без каких-либо опасений за ее общую целостность и допустимо даже в только что отремонтированном помещении.

При этом на внешнюю стену не нужно вешать никаких наружных блоков – достаточно установить защитную решетку с козырьком. Её можно выкрасить в цвет стены. Такое действие перепланировкой не считается и дополнительного разрешения не требует.

• стойкость к износу;
• пожаробезопасность;
• устойчивость к нагреву;
• высокая шумоизоляция.

Вентиляционная установка втягивает свежий, насыщенный кислородом наружный воздух, очищает его и уже в таком виде подает в помещение. В зимнее время задействуется также дополнительная функция нагрева воздуха до комфортной температуры.

Что самое интересное, чем больше разность внешней и внутренней температур, тем эффективнее будет производиться нагрев. В самых простых моделях хотя и нет функции установки заданной температуры, зато имеется регулятор мощности.

• первая, обеспечивающая подучу свежего воздуха в объеме 40 кубометров в час, абсолютно бесшумна и особенно комфортна в ночные часы;
• вторая, подающая воздух в объеме 80 кубометров в час, подходит для дневного использования;
• третья предполагает активное проветривание при наличии большого количества людей и обеспечивает помещение воздухом в объеме 120 кубометров в час.

Подобный эффект достигается благодаря двойной фильтрации через пылевой и активный угольный фильтры, задерживающие все вредные частицы – пыль, промышленные газы, болезнетворные микроорганизмы, химические соединения и т.д. В итоге в помещении всегда достаточно свежего воздуха, а все, кто в нем находится, чувствуют себя превосходно.

Влияние кондиционера и вентиляции на здоровье и самочувствие человека

Кондиционер не скажется на здоровье домочадцев, если придерживаться определенных правил:

1. Желательно не выставлять слишком прохладную температуру заведомо ниже необходимой. Если на улице жарко, а в помещении +18, +19 градусов, то резкий перепад может стать причиной переохлаждения и простуды.

2. Если включить кондиционер, закрыть все окна и не обеспечить вентиляцию, то концентрация углекислого газа увеличится в разы, дышать станет труднее, да и риск подхватить вирусы – возрастет, несмотря на комфортную температуру в помещении. Поэтому не забываем про вентиляцию! 3. Фильтры со временем забиваются пылью и опасными микроорганизмами. Пренебрегая заменой или очисткой фильтрующих элементов, мы добьёмся того, что в кондиционере разовьются грибки и плесень. Более того прибор станет источником распространения бактерий, вызывающих аллергические реакции.

При соблюдении этих правил, кондиционеры принесут только комфорт!

Влияние вентиляции на самочувствие человека – исключительно положительное.

Устройство и принцип работы

Кондиционер с притоком воздуха может выть нескольких разновидностей.

Среди потребителей пользуются спросом устройства с системой принудительного притока воздушных масс, расположение блока которых канальное либо настенное. Разница устройства таких систем от стандартных заключается в:

• воздуховоде — он соединяет внутренний блок со внешним;
• очистке подаваемых смесей воздуха.

Канальные кондиционеры для вентиляции оборудуются калориферами, которые предназначены для обогрева потока воздушных масс вне зависимости от времени года. Они могут быть водяными, либо электрическими. Оборудование приточного кондиционера:

Внутренний (испарительный) блок

Состоит он из теплообменника, вентилятора, фильтра, блока для электронного управления.

Если кондиционер настенный — внутренний блок монтируют на стене.

Если вентиляционный агрегат канальный — внутренний блок монтируют в коробе или над подвесным потолком. Монтаж, таким образом, не нарушает дизайн помещения, ведь все оборудование скрыто за потолком, при этом подача воздуха осуществляется через декоративные решетки.

Внешний блок

Состоит он из компрессора, конденсаторного теплообменника, вентилятора для охлаждения воздуха, всасывающей турбины, камеры для смешивания воздушных масс.

Внешний блок монтируется снаружи. Если такой блок укомплектован центробежным вентилятором его можно установить в помещении.

Принцип работы:

• Свежие потоки воздуха подаются к кондиционеру через внешний блок при помощи всасывающей турбины.
• По воздуховодам свежий воздух поступает в смесительную камеру внутреннего блока.
• С помощью камеры, проводится процесс смешивания входящих свежих воздушных потоков и оттоков воздушных масс помещения.
• Затем уже смешанный воздух проходит очиску.
• Перед подачей воздушных потоков в помещение они дополнительно обрабатываются (нагрев, охлаждение, увлажнение и т.д.) соответственно заданным пользователем параметрам, которые могут поддерживаться автоматически.

Разновидности

Моноблоки бывают как настенные, так и напольные. У каждого из данных типов есть свои преимущества и недостатки. Так, например, настенные немного мощнее и их эксплуатация более простая. Из минусов можно выделить привязанность к одному месту и более сложный монтаж.

Мобильные (напольные) могут быть транспортированы. Они имеют специальные колесики, которые позволяют их передвигать. Такой функционал подойдет тем, у кого в доме комнаты находятся по разные стороны. Например, одно помещение на солнечной стороне, другое на теневой. Первую комнату вам нужно охлаждать больше, вторую меньше. Таким образом, вы сможете подстраивать технику под себя.

В свою очередь, напольный аналог имеет несколько типов монтажа. Он может быть произведен через оконный воздуховод. С помощью специальной гофры, проведенной к форточке, будет выводиться горячий воздух, тогда как холодный – распространяться по комнате. Настенные аналоги бывают без воздуховода. Его роль на себя берут две трубы, устанавливаемые в стену. Первый шланг забирает воздух, затем кондиционер его охлаждает и распространяет, а второй уже отводит горячий воздушный поток на улицу.

Минусы

Если сравнивать моноблоки с полноценными сплит-системами, то существует несколько недостатков. Первый связан с мощностью. Вполне ясно, что техника с двумя приспособленными блоками будет мощнее, ведь внутренний фрагмент обрабатывает и охлаждает/обогревает, а наружный забирает большое количество воздуха и выводит его.

Второй минус это обслуживание. Если вы установите сплит-систему, то вам нужно будет заботиться лишь о чистоте корпуса и сменных фильтров. При использовании моноблока нужно будет также выводить горячий воздух и куда-то девать конденсат. Для этих случаев некоторые производители снабдили свои агрегаты функцией внутреннего испарения. То есть конденсат, движущийся по моноблоку, попадает в специальный отсек, где вода используется для работы фильтров. Таким образом, этот подход экономит немного электричества, повышая класс энергоэффективности.

Есть и другой вид этой функции. Конденсат сразу поступает на теплообменник и вода начинает испаряться. Затем этот горячий воздух выводится уже с помощью воздуховода. Стоит отметить, что лучшие модели моноблоков автономны в этом плане, и вам не нужно будет заботиться о том, нужно ли сливать конденсат. Более простые модели располагают специальным отсеком, в котором копится вся жидкость. Вам нужно лишь её сливать примерно раз в 2 недели.

Другим недостатком можно назвать функционал. Если рассматривать техническое оснащение сплит-систем, то они имеют больше функций и рабочих режимов. Моноблоки, как правило, имеют лишь возможность осушать, вентилировать, направлять воздух и немного очищать воздух. Сплит-системы же имеют больший функционал в плане очистки воздуха, могут его увлажнять, обогащать частицами, также двухблочные агрегаты куда мощнее и имеют большую обрабатываемую площадь.

Также моноблоки занимают некоторое место. В отличие от канальных или кассетных сплит-систем, вам нужно будет подумать, где расположить всю конструкцию.

Плюсы

Несмотря на то, что обрабатываемая площадь переносных кондиционеров не более 35 кв. м (кроме довольно дорогих моделей), они подойдут тем людям, кто хочет быть в комфорте не только дома. Относительно небольшой вес данного типа устройств позволяет их транспортировать на работу или дачу.

Также следует сказать про установку. Она куда проще, а некоторые модели вообще в ней не нуждаются. Все, что нужно сделать – расположить и подключить к сети питания. Для квартиры отличный вариант, если вы не собираетесь делать дыры в стене для воздуховода или устанавливать внешний блок.

Основные разновидности

Сегодня приточные кондиционеры с притоком воздуха с улицы могут быть разных типов: настенные, кассетные, колонные и т. д. Рассмотрим подробнее каждый вид.

Настенный

Это самый популярный и востребованный вид кондиционеров. Их внутренний блок находится на стене. Они бывают разной мощности и рассчитаны на разную площадь. Некоторые могут холодить только на десяти квадратных метрах, некоторые на ста. И также есть усовершенствованные кондиционеры инверторного типа, в которых дополнительно есть приточно-вытяжные вентиляторы.

Испарительный блок монтируется на любую стену в комнате, но лучше устанавливать их ближе к окну. Чем меньше расстояние между внутренним и внешним блоками, тем лучше и продуктивнее работает кондиционер с приточной вентиляцией. Часто в такой технике есть дополнительные функции.

Кассетный

Кондиционер с притоком воздуха с улицы чаще используется в помещениях с большим количеством людей. Площадь их действия уже больше – от 45 до 150 кв. м. Подобные системы вентиляции производительные и не очень шумные. Их мощность составляет от 3 до 15 кВт. Крепятся они на потолке с помощью специальной подвесной конструкции. В помещении видно лишь декоративную решетку, ее размер 60×60 см. В нее вставлены подвижные части, управлять которыми можно с помощью пульта или панели регулирования. Такая панель вешается на стену.

Главная задача такого кондиционера с подмесом свежего воздуха — это охлаждение или обогрев помещения. Часто ставят эту технику так, чтобы воздух попадал в центральное отверстие, охлаждался, освежался и очищался, а потом с подмесом распространялся по всему помещению.

Напольно-потолочный

Если в помещении очень низкие потолки, а мощности настенного приточного кондиционера не хватает, то можно выбрать напольно-потолочную модель. Такой кондиционер с притоком воздуха можно установить как на пол, так и подвесить на потолок. Очищенный воздух с подмесом будет передвигаться по потолку или стене, это зависит от месторасположения кондиционера с притоком свежего воздуха. Его максимальная мощность 15 кВт, если площадь комнаты меньше 45 кв. м, то мощности 6 кВт будет хватать. Он довольно практичный и удобный в использовании.

Колонный

Название это оборудования получило из-за своей формы. Оно имеет несколько отличий по сравнению с другими сплит-системами.

1. Они мощнее. Их мощность может достигать 17 кВт.
2. Подходят для залов с большой площадью (до 180 кв. м.).
3. Создают шум на уровне 50 дБ.
4. Свежий воздух с подмесом направляется не по стенам или потолку, не в центр, а прямо вверх. И оттуда он расходится по всей площади, опускается и занимает место уже нагретого.

Мультизональный

Такая вентиляция помещения – это усовершенствованная версия мульти сплита. Она охватывает большую площадь. Модули присутствуют в разных местах. Они могут находиться на расстоянии 150 м. от наружного блока. Соединяют их более протяжные магистрали.

Чтобы в комнате было свежо, можно поставить удобный кондиционер с подмесом свежего воздуха и не переживать из-за загрязненного воздуха с улицы, непроветренной квартиры или недостатка кислорода.

Этапы монтажа

Установка канального кондиционера с притоком свежего воздуха для квартиры начинается с выбора подходящего места для размещения внешнего блока. При этом желательно подбирать такое, которое находится в тени. Жильцам квартир рекомендуется располагать модуль поближе к балкону, чтобы облегчить обслуживание устройства. Также необходимо соблюдать дистанцию между внутренней и внешней частью, конкретные параметры указывает производитель в инструкции.

Сам процесс установки происходит следующим образом:

• Там, где будет находиться внутренняя часть, необходимо просверлить отверстие диаметром не менее 8 см, которое будет использоваться для прокладки коммуникаций.
• Внешний блок устанавливается на стене, где закрепляется при помощи кронштейнов, при этом коробка должна располагаться строго горизонтально.
• Внутренний модуль устанавливается в комнате. Лучше всего закрепить его на потолке или стене, чтобы избежать вибраций. Если это невозможно, то придется дополнительно использовать виброгасители.
• После этого можно провести электричество к блоку. Для этого используется отдельный провод, который соединяет элементы питания в системе и распределительный щиток.

Внешний блок устанавливается на стене, где закрепляется при помощи кронштейнов

Фреоновые трубки также будет необходимо установить, чтобы система могла нормально функционировать:

Для этого потребуется пара медных трубок, которые отрезаются при помощи специального инструмента — трубореза. Далее заготовки нужно согнуть при помощи трубогиба

Важно использовать инструмент для выполнения этого действия, поскольку без него трубки могут деформироваться и треснуть, это значит, что они потеряют свою герметичность и будут непригодны для использования. К трубкам присоединяются насадки для теплоизоляции, а по краям устанавливаются фланцы

После этого проводится вальцевание. Для затягивания гаек желательно использовать динамометрический ключ, чтобы изделия не треснули. Концы трубок прикручиваются с помощью фланцев

Нужно как следует затянуть крепления, чтобы обеспечить герметичность в системе.

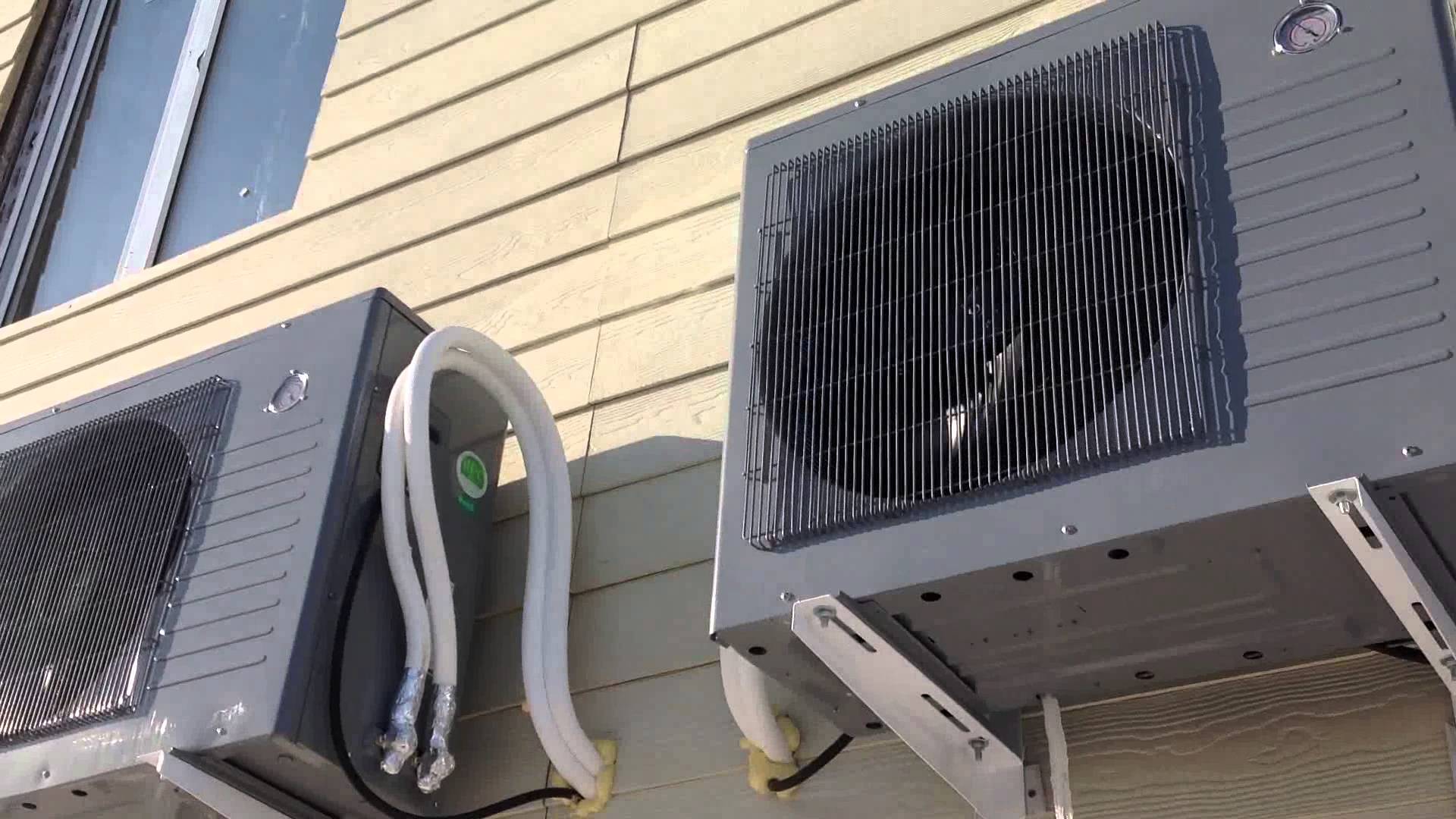

Внешняя часть системы, которая находится на улице, обычно фиксируется специальными крепежными хомутами или помещается в защитный короб. После установки необходимо провести вакуумизацию, чтобы вся излишняя влага из внутренней части испарилась. Затем в систему запускают охладитель, при этом контролируя уровень давления. Кондиционер запускают для тестирования, и если все в порядке, подключают к нему воздуховоды.

Декоративная решетка канального кондиционера

Режим «Fan», перевод на русский в кондиционере

Среди переключателей кондиционера можно найти опцию «fan speed». Если перевести это слово на русский, мы получим «скорость вентилятора». Функция также может именоваться просто как «fan», что равносильно слову «вентилятор». При выборе этого режима можно менять скорость вращения вентилей в агрегате. Если увеличить скорость вращения, кондиционер будет быстрее охлаждать и обогревать помещение. Вентилятор часто меняет скорость вращения, так как его работа автоматизирована. Скорость рассчитывается из разницы между заданной температурой и температурой в комнате. Скорость можно зафиксировать именно с помощью кнопки с обозначением «fan». Как правило, выбрать можно три или четыре скорости вращения.

«Fan» обозначается символом вентилятора.

Эффективность кондиционеров с подмесом воздуха

И все же, функция подмеса свежего воздуха в стандартной настенной сплит-системе по-прежнему остается невостребованной.

Этому есть две основные причины

Во первых, для забора наружного воздуха применяется дополнительный вентилятор и воздуховод. Вентилятор, даже при его незначительных размерах, служит дополнительным источником шума, что отрицательно сказывается на эксплуатационных характеристиках.

Воздуховод же, доставляет значительные неудобства при монтаже и отражается на эстетичности конструкции.

Во-вторых, такой кондиционер не в состоянии обеспечить полноценную и качественную вентиляцию помещения. Система вентиляции, кроме значительно большей мощности, должна правильно распределять воздух по помещению, что обычной сплит-системе просто не под силу.

Таким образом, несмотря на заявления производителей, качественную вентиляцию кондиционеры с функцией подмеса свежего воздуха заменить не могут.

Для полноценной циркуляции воздуха нужна большая мощность и система воздуховодов, поэтому с этой задачей смогут справиться только специальные канальные кондиционеры

Приточно-вытяжная вентиляция и канального кондиционирование квартиры

Достаточно простая, но эффективная система. Без изысков. Но куда лучше, чем отсутствие подобной в принципе. На момент фотографирования вентиляционная установка ещё не пришла (заказная позиция). Так что на балконе вы видите только предполагаемое место под её монтаж. При выборе системы кондиционирования для упрощения и удешевления объекта остановились на одном канальном кондиционере (который обеспечивает скрытый монтаж) и двух классических настенных инверторных кондиционера. При этом в качестве внешнего блока — мульти сплит-система на 3 кондиционера: экономим место под вывеску внешних блоков.

До момента выхода на объект создан проект вентиляции и кондиционирования. Ниже представлены четыре листа (значительно больший объём, конечно же, приходится на расчётную и результативную его часть):

Сводный план систем вентиляции и канального кондиционирования воздуха

Раздел проекта, посвящённый реализации канальной системе

План создания приточной вентиляции в городской квартире

Аксонометрическая схема каждой в отдельности систем

После согласования, утверждения со стороны заказчика, составления итогового коммерческого предложения (с подбором уже конкретного оборудования под проект) — заключение договора и выход на первый этап реализации.

Виды сплит-систем с подмесом

Кондиционер с притоком воздуха с улицы отличается от классической сплит-системы наличием отдельного канала воздуховода. Модели данного вида различаются между собой строением этого канала.

Рассмотрим виды кондиционеров:

1. С мембраной. Такой кондиционер оснащен мембраной, именно она отвечает за работу канала. Особенность: неравномерная пропускная способность. Мембрана устроена так, что кислород через нее проходит лучше, чем остальные газы. Такие устройства достаточно дорого стоят и редко встречаются на рынке.
2. Модульная система. Это дополнение к существующей системе в виде рекуператора с воздуховодом. Он оснащен внешним блоком и устанавливается снаружи помещения рядом с кондиционером. В модуле есть две трубки, с помощью которых происходит обмен воздуха и терморегуляция. Минус: габаритный внешний блок и малый воздухообмен. Современный рынок почти не продает такие конструкции, поскольку они значительно уступают аналогам.
3. Модифицированный внешний блок. Такое решение является наиболее логичным и представляет собой совмещение блоков охлаждения и вентиляции. Между внешней и внутренней частями кондиционера устанавливается канал воздуховода для подачи кислорода. Минус: высокая стоимость и средний воздухообмен (количество вентилируемого кислорода рассчитано на присутствие только одного человека в помещении).

Цена на кондиционеры с притоком воздуха с улицы начинается от 30 тыс. руб. и зависит от необходимого функционала.

Также в продаже можно встретить модификации таких видов систем. Но у всех них есть недостаток – низкий показатель воздухообмена. Канальные системы дают более высокий результат, но их установка затруднительна для обычной квартиры.

Канальный кондиционер и свежий воздух

Разочаруем: ни один канальный кондиционер сам воздух с улицы не подаёт.

Необходима система, небольшая доработка для реализации данной цели. Данное решение, кстати, весьма часто применяем на наших объектах.

Принцип работы

Канальный кондиционер представляет собой устройство, предназначенной для раздачи охлажденного воздуха с помощью сети воздуховодов. Оборудование такого типа может использоваться как для равномерного охлаждения одной комнаты, так и для обслуживания нескольких помещений. Нагревшийся в зоне обслуживания воздух передается в кондиционер также по системе воздуховодов.

По своей сути канальные кондиционеры являются разновидностью сплит-систем: они также состоят из наружного и внутреннего блоков, соединенных между собой электрическими кабелями и фреонопроводами.

Работают канальные кондиционеры совершенно по той же схеме, что и любые другие. Основу оборудования составляет тепловой насос, который состоит из заполненного хладагентом замкнутого контура и компрессора, заставляющего хладагент двигаться по кругу.

Это интересно: Как сделать вытяжку для газовой плиты на кухне своими руками — разъясняем обстоятельно

Кондиционеры с притоком свежего воздуха для квартиры

Еще одной разновидностью сплит-систем является приточно-вытяжной кондиционер в линейке продукции от компании Hitachi, они не очень мощные, воздухообмен достигает всего 8 м 3 в час, но для спальни этого количества достаточно. Примером приточно-вытяжной сплит системы  служит кондиционер Hitachi RAS-10JH2. Модель имеет инверторный компрессор, используется 2 трубы – приточная и вытяжная. Воздух удаляется принудительно, свежий воздух с улицы можно нагреть. На пульте имеется отдельно опции подачи воздуха с улицы и удаление отработанного. Режим выбирают один, далее система настраивается до равновесного состояния.

Компания Haier предлагает 2 модели кондиционеров премиум класса с притоком воздуха: Aqua Super Match AS09QS2ERA и LIGHTERA HSU-09HNF03/R2(DB). В этих установках приточная система воздуха – дополнительная опция. Но купив оборудование, можно обеспечить обновление воздуха с расходом 25 м 3/час. Обе модели кондиционеров обладают встроенной функцией подмеса воздуха с улицы. Для этого на внешнем блоке  есть напорный вентилятор и камера смешения двух газовых потоков. Гибкий шланг с уличным воздухом можно ввести напрямую в помещение тем или иным способом.

Советы по выбору кондиционеров

Перед приобретением сплит-системы для домашнего использования или для применения в офисе необходимо в первую очередь решить, нужна ли вентиляция. Возможно, помещение оборудовано эффективной системой вентилирования и не нуждается в дополнительных устройствах подобного типа.

Если воздухообмен слабый, обратите внимание на модели приточных кондиционеров. Для комнат с высокими потолками подойдут любые встраиваемые модели – канальные, кассетные. Но не забывайте, что для маскировки рабочих элементов придется возвести подвесную конструкцию

Но не забывайте, что для маскировки рабочих элементов придется возвести подвесную конструкцию

Для комнат с высокими потолками подойдут любые встраиваемые модели – канальные, кассетные. Но не забывайте, что для маскировки рабочих элементов придется возвести подвесную конструкцию

Если потолки низкие (например, 2,5 м), идея с потолочными моделями не устроит. Возможно, по техническим характеристикам можно подобрать устройство с настенным модулем, которое одновременно осуществляет подмес воздуха с улицы.

Для больших по площади комнат потребуется более производительная модель, например, с напольно-потолочной установкой. Холлы гостиниц, фойе и вестибюли отличаются большими объемами. Дополнительно к канальным системам в них устанавливают колонные модели, отличающиеся производительностью и высокой скоростью воздухообмена.

Независимо от типа устройства, необходимо проанализировать его технические характеристики и эксплуатационные качества: уточнить, на какую площадь рассчитана модель, какова ее мощность, возможно ли подключение дополнительных модулей.

Новейшие программируемые кондиционеры с большим списком дополнительных опций гораздо дороже, однако некоторые функции действительно являются важными.

С ориентирами выбора сплит-системы для обустройства загородного дома и городской квартиры ознакомит следующая статья, содержащая информацию с ответами на вопросы потенциальных покупателей.

Не путаем режим «Fan» и кнопки регулировки скорости «Fan»

Режим «Fan» на кондиционере не выполняет функций по нагреву или охлаждению помещения. Он просто создает воздушный поток, как вентилятор. Этот самый вентилятор имеет несколько скоростей вращения. Поэтому на кондиционерах необходимо различать:

1. Режим «fan», который обозначается на дисплее пульта надписью «fan» или значком в виде вентилятора. Переключаются режимы кнопкой «mode»;
2. Кнопку регулировки скорости вентилятора, которая НА ВСЕХ КОНДИЦИОНЕРАХ так же подписана «Fan» или «Fan Speed» или «Speed». С помощью нее изменяется скорость работы вентилятора:

Кнопка скорости вращения не включает сам режим вентилирования!

Пример реализации системы вентиляции и канального кондиционирования

Далее представлен наиболее часто реализуемый вариант подачи воздуха с улицы через канальный кондиционер. Объект — городская квартира в двух ярусах. На проекте — один из этажей. Три листа, выдержки из проекта:

Проект небольшой приточно-вытяжной вентиляции в квартире

Проект канального кондиционера в квартире

Общий план вентиляции и кондиционирования квартиры

Если присмотритесь, то видно, как «зелёная» (подача воздуха) линия воздуховода помимо окончания потолочными диффузорами заходит в адаптеры канальных внутренних блоков. Это и есть ответ на самый популярный запрос об объединении систем в одно целое.

Ниже пара фотографий с данного объекта, то как он был реализован (первый этап). Воздуховоды без тепловой изоляции — это забор воздуха, который предстоит охладить и раздать по помещениям. На внутренних блоках — адаптеры, к которым и подключаются сами воздуховоды.

Место подключения воздуховода к адаптеру

Воздуховод вентиляции заведён в адаптер

Система воздуховодов вентиляции квартиры

Адаптеры для крепления декоративных решёток

Фотографий со второго этапа пока нет, но то, как обычно выглядит объект после окончания ремонта — на паре фотографий ниже:

Не ломайте голову, не ищите «модель с подачей свежего воздуха». Просто сформулируйте ваше техническое задание, скиньте планировочные решения, наши менеджеры отдела вентиляции смогут подготовить для вас адекватное предложение, попытаются реализовать ваши идеи при наличии технической возможности. Штатные проектировщики, менеджеры объектов, квалифицированные монтажники и собственный сервисный центр: вся структура задействована для успешной реализации объекта практически любой сложности.

Возврат к списку

Фирмы по обслуживанию кондиционеров канального типа: где заказать монтаж и его цена

В подавляющем большинстве случаев услуги по установке, профилактическому и ремонтному обслуживанию канальных кондиционеров предлагают поставщики оборудования. Как правило, средняя стоимость установки сплит-системы канального типа находится в районе 10 тысячи рублей, однако в определенных случаях стоимость данной услуги может существенно изменяься.

Камеры статического давления

Камера статического давления используется вместе с вентиляционными решетками для снижения давления, выравнивания воздушного потока и глушения шума. Камеры очень громоздкие, но без них бесполезно браться за подобный проект.

Проникся уважением к шведам — все отверстия в камерах и глушителях были закрыты полиэтиленовыми «шапочками». Несколько фото:

Черная трубочка это оплетка тросика, которым передвигается круглый перфорированный рассеиватель. Назначение рассеивателя — регулировать поток, увеличивая или уменьшая сопротивление потоку, ну и сам поток естественно рассеивать в камере, чтобы он не бил прямо на выход из камеры узкой струей, а распределился по всему сечению выхода. Прозрачные трубочки предназначены для подключения к дифференциальному манометру при проведении пусконаладки. На ярлыке указан K-фактор, по которым можно, измерив разницу давления дифференциальным манометром, получить расход воздуха через камеру.

Выводы и полезное видео по теме

Чтобы лучше понять устройство и принцип функционирования приточных сплит-систем, предлагаем просмотреть видеоролики обзорного характера.

Видео #1. Обзор канальных кондиционеров Haier:

Видео #2. О преимуществах моделей канального типа:

Видео #3. Подробнее о мультизональных системах:

Чтобы обогатить воздух в комнате кислородом, необязательно держать открытым окно или устанавливать дополнительную вентиляцию. Иногда достаточно грамотно выбрать модель кондиционера, которая при необходимости не только охладит/обогреет комнату, но и осуществит воздухообмен.

Пишите, пожалуйста, в находящемся ниже блоке. Возможно, вам известны не затронутые в статье нюансы выбора и установки кондиционеров, обеспечивающих поставку свежего воздуха. Задавайте вопросы, делитесь полезными сведениями и собственным мнением, публикуйте тематические фото.

Стоимость

Стоимость канальных кондиционеров зависит от множества параметров: производителя, мощности, наличия дополнительных опций и прочего. Как правило, средняя стоимость таких устройств колеблется в районе 80-100 тысяч рублей, однако найти модели можно как существенно дешевле, так и дороже. Именно поэтому уточнять стоимость конкретной модели следует непосредственно у производителя или поставщика интересующего оборудования.
