Обзор кондиционеров DAX: коды ошибок, сравнение канальных, кассетных и напольно-потолочных моделей

Основополагающие понятия

Кассетный кондиционер – разновидность сплит-системы, отличающейся от конкурентов разделенной схемой кондиционирования внутреннего пространства. Конструкция таких устройств подразумевает внешний и внутренний блоки, обладающие специфическими возможностями.

Такой подход экономит жилое пространство, деньги, выделенные на монтажные работы, но главное – характеризуется низким шумовым фоном (конденсатор вынесен наружу).

Видимая часть внутреннего блока кассетного кондиционера

Система рассчитана на встраивание внутреннего блока в подвесной потолок. Габариты составной части позволяют – 0.5 х 0.5 метра при высоте 20-35 см.

Инструкции к пульту управления и кондиционерам DAX

Пультовое управление – это очень удобное и современное решение. Температура внутри помещения может меняться в течение дня, так как погода за окном не держится на одной отметке, а каждый раз подходить к внутреннему блоку для оптимальной настройки режимов – это переключение внимания с более важных дел. Также это достаточно практично в тех случаях, когда сплит-система находится очень высоко над полом. Инструкция к такому устройству рассказывает пользователю о нескольких важных правилах эксплуатации:

В этом же разделе можно получить подробную информацию обо всех режимах и как их настроить с помощью ПДУ.

Недостатки

К недостаткам относятся только нюансы, которые связаны с монтажом данного устройства.

Уменьшение высоты потолков

Поскольку канальный кондиционер устанавливается в полость над подшивным потолком, то это потребует уменьшения высоты капитального потолка на 15-40 см. в зависимости от модели.

Сложный монтаж и подключение

Монтаж и последующие подключение системы лучше доверить квалифицированным специалистам, так как при самостоятельной работе могут быть совершены серьезные промахи. Они в любом случае скажутся на эффективности использования устройства. При выборе установки также следует положиться на мнение профессионалов, способных выполнить правильный расчет и последующий подбор.

Отсутствие индивидуальной регулировки температуры

Нельзя регулировать температуру индивидуально для каждого помещения, так как параметры задаются во внутреннем блоке, а распределение осуществляется через систему воздуховодов.

Кроме того, следует отметить, что данные установки имеют высокую стоимость.

Данная статья открыла нюансы, которыми следует руководствоваться при выборе канального кондиционера. Представленные преимущества и недостатки, правила монтажа и описание технических параметров формируют точное представление о том, что такое канальный кондиционер и как применить его с максимальной эффективностью.

Особенности монтажных работ, практическое использование

условно делится на следующие этапы:

Монтаж наружного и внутреннего блоков.
Прокладка воздуховодных магистралей и налаживание электропитания устройства.
Установка управляющего щитка (в случае промышленного использования).
Тестовый запуск и «подгонка».

Наружная часть не вызывает проблем с монтажом, а внутренняя требует сноровки. Лучшее решение – совмещение натяжки потолка с установкой кондиционера.

Кондиционирование больших помещений требует стационарного щитка соответствующих габаритов (здесь не обойтись переносным пультом).

Главное предназначение устройства полупромышленного класса – поддержание температурного режима в помещениях с большой квадратурой. Оптимально использовать кассетную разновидность в:

торговых центрах;
общепите;
галерейных и музейных комплексах;
промышленных предприятиях (цехах).

Декоративная панель прекрасно дополнит любой интерьер

Более продвинутые системы способны ионизировать и увлажнять воздух внутри помещения.

Основные линейки кондиционеров и продукции

Кондиционеры рассматриваемой компании представляют из себя разноплановое оборудование. Среди сплит-систем DAX можно найти как промышленный вариант устройства, так и традиционный настенный. По-настоящему большой ассортимент различных линеек позволяет говорить о том, что производитель предоставляет продукцию для любого помещения.

Настенные кондиционеры Фьорд

Несмотря на то, что настенные кондиционеры не являются для компании основным производственным продуктом, качество конечного товара не отстает от аналогичных. Кроме этого, низкая цена является ключевым фактором для многих потребителей и переплачивать за ненужные функции люди просто не готовы.

Но не стоит думать, что эксплуатация такой сплит-системы не будет приносить пользователю никакой радости. Помимо основных задач по поддержанию комфортной температуры внутри помещения, настенные кондиционеры Дакс имеют такие функции, как «Автопереключение режимов», «Сладкий сон», «Авторестарт».

Забота о здоровье пользователя является приоритетной для такого кондиционера. Например, одна только ионизация воздуха, которая словно погружает человека в атмосферу весеннего леса, в котором не так давно прошел дождь. Отрицательно заряженные частицы также положительно влияют на иммунитет человека.

Напольно-потолочный кондиционер Цейлон

Такое устройство считается полупромышленным, активно используется в офисах и больших жилых помещениях. Несмотря на то, что подобная категория ассоциируется только с громоздким оборудованием, которое никак нельзя назвать эстетически красивым, кондиционеры DAX выполнены со вкусом и имеют ультратонкий дизайн.

Не уступает такой тип и в функционале. Кроме стандартных режимов, есть все тот же «Сладкий сон» и «24-часовой таймер». Вполне оправдывает себя способность устройства к равномерному распределению воздушных потоков, ведь большие помещения должны прогреваться или остужаться равномерно, а не только там, где находится сплит-система.

Кассетные кондиционеры Ниигата

Повышенная теплопроводность рассматриваемой линейки не может оставить равнодушным человека, если он выбирает кондиционер для своего офиса. Максимальный показатель мощности достигает 18,5 кВт

Также невозможно не обратить внимание на то, что решетка, которая направлена к полу, является грязеотталкивающей. Иначе говоря, ее не придется протирать очень долго, а значит и воздух будет оставаться чистым

Если пользователь захочет почувствовать свежий воздух, то ему вовсе необязательно выходить на улицу, достаточно будет включить специальную функцию и сплит-система начнет забор бесцветного газа прямо с улицы. Такое устройство также обладает возможностью ионизации воздуха.

Кроме этого, такое оборудование не обязательно постоянно включать и выключать. Можно лишь задать определенное время, чтобы таймер сам управлял этим процессом. Не нужно настраивать и температуру охлаждения, ведь функция «Защита от холодного воздуха» самостоятельно будет адаптировать настройки устройства так, чтобы люди не чувствовали дискомфорта.

Канальные кондиционеры Гризли

Такой тип кондиционеров отличается тем, что вся его рабочая часть скрывается за потолком, видно лишь то отверстие, через которое воздух будет поступать в помещение. Присоединяется же такое оборудование к воздуховодам, которые и осуществляют функцию забора. Не ограничивают пользователей и в функциональном плане. Все тот же таймер, режим самодиагностики и авторестарт.

Есть еще и высоконапорный вид таких кондиционеров. Отличается он тем, что у пользователя существует возможность распределить огромные потоки воздуха среди всех помещений, например, в том же офисе. Это удобно, когда климат большого помещения поддерживается одним устройством с понятной электросхемой.

Преимущества и недостатки кассетного кондиционирования

Как и любое творение человеческих рук, кондиционер обладает перечнем сильных и слабых сторон.

Конечному потребителю нравятся:

отсутствие шумового фона от функционирующего устройства;
приток свежего воздуха и его циркулирование во все направления;
высокая производительность и большая площадь охвата;
гармоничное внедрение в дизайн бытовых помещений, отсутствие громоздкой конструкции на виду.

Покупателя настораживает:

необходимость монтажа до ремонтных работ в комнате;
обязательное наличие натяжной конструкции, от 150 до 300 мм межпотолочного пространства;
повышенная стоимость полупромышленной сплит-системы.

Кассетный кондиционер охватывает большую квадратуру помещения при небольших затратах на монтажные работы и эксплуатацию.

Принцип работы кассетного кондиционера

Главная идея конструкторов – обеспечить вывод воздушной смеси наружу и ее оперативная замена охлажденным аналогом. С поставленной задачей справляется пара физически разделенных холодильных контуров.

Испаритель (внутренний блок) охлаждает поступающий воздух внутри помещения.

Конденсатор (наружный компонент) занимается теплоотводом «неугодной» смеси по климатическому параметру. Обмен тепловой энергией обеспечивает хладагент.

Принцип работы кассетного кондиционера

Расположение испарителя выбрано удачно – холодные потоки воздуха рассеиваются по комнате на 360 градусов.

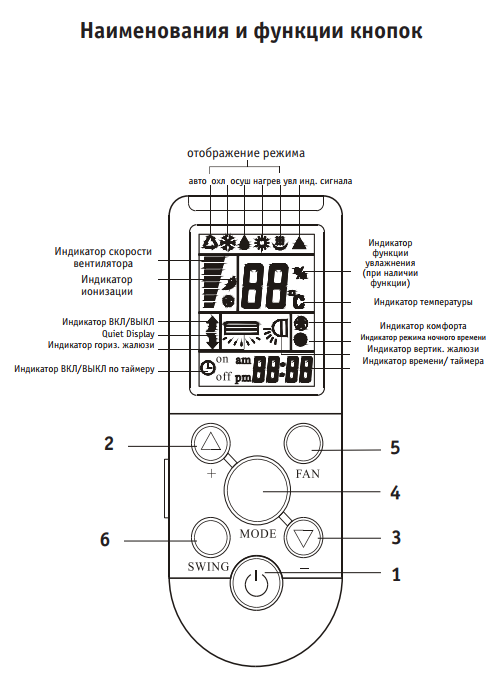

Инструкции к пульту управления и кондиционерам DAX

Пультовое управление – это очень удобное и современное решение. Температура внутри помещения может меняться в течение дня, так как погода за окном не держится на одной отметке, а каждый раз подходить к внутреннему блоку для оптимальной настройки режимов – это переключение внимания с более важных дел. Также это достаточно практично в тех случаях, когда сплит-система находится очень высоко над полом. Инструкция к такому устройству рассказывает пользователю о нескольких важных правилах эксплуатации:

При управлении оборудованием дистанционное устройство должно быть направлено на него.
Пульт для кондиционера DAX должен находиться на расстоянии не более 8 метров от устройства во время активации режимов.
На пути ИК-сигнала не должно быть препятствий.
Нельзя допускать падений пульта.
Запрещается оставлять ПДУ под прямыми лучами солнца.
Необходимо извлекать элементы питания из устройства, если кондиционер не используется долгое время.
Нужно менять батарейки в пульте, если не слышен звуковой сигнал при управлении.

В этом же разделе можно получить подробную информацию обо всех режимах и как их настроить с помощью ПДУ.

Конструктивные особенности наружного блока

Внешний вид и «внутреннее пространство» ничем не отличается от аналогов. Свинтив защитный «короб», видим:

холодильный контур (конденсатор, теплообменник и трубка) – отвечает за транспортировку воздушной смеси в помещение;
вентилятор конденсатора – обеспечивает циркуляцию воздуха через теплообменник;
защитная оболочка – препятствует повреждению периферийных комплектующих, осадки также не страшны;
устройство управления – координирует работу сплит-системы.

Схема работы и структурные компоненты кассетного кондиционера

Холодильные контуры внутреннего и внешнего блоков объединены фреоновыми коммуникациями. Таким образом создается закрытый контур вентилируемой системы.

Конструктивные особенности систем

Принцип работы комплекса напоминает мульти-слит-систему, но отличается большей производительностью, более сложной схемой. Каждая VRF/VRV система строится по блочному типу: чем больше помещений, тем больше внутренних модулей. Все блоки объединяются между собой единой фреоновой магистралью, состоящей из нескольких труб. В местах разветвления устанавливаются коллекторы или рефнеты. Система из двух труб предназначена для попеременного охлаждения или нагрева, а трасса из трех труб позволит нагревать и охлаждать воздух в разных помещениях одновременно.

Чтобы работа всего комплекса не зависела от надежности одного компрессора, допустимо устанавливать до трех наружных модулей. Это дает возможность использовать один блок в качестве резервного или расширять систему в будущем. Преимущество конструкции в том, что после запуска можно изменять комплекс кондиционирования, врезать дополнительные магистрали или заменять изношенные участки.

Схема монтажа мультизональной системы

Управление мультизональными VRF/VRV осуществляется несколькими способами:

через компьютер с помощью специализированной программы управления;
пультом ДУ для каждого внутреннего модуля;
с централизованного пульта управления, представляющего собой панель.

Следует учитывать, что мультизональные кондиционеры разных производителей могут отличаться, разница будет в максимальной численности внутренних модулей, протяженности трассы и составе хладагента.

Типичная схема VRF-системы

Типичная VRF-система состоит из:

одного мощного наружного блока (имеющего один или несколько компрессоров),
нескольких внутренних блоков (на путать эти блоки с фанкойлами!),
трубопроводов, по которым циркулирует хладагент, соединяющих наружный блок с внутренними,
электрических кабелей, которые образуют замкнутую сеть и также соединяют все внутренние блоки с наружным,
системы управления.

Система управления, в свою очередь, имеет сложную структуру и объединяет различные устройства управления, подключаемые по проводам или с помощью беспроводных технологий. Как правило, VRF-система оснащается центральным контроллером и устройствами управления отдельными внутренними блоками.

О чем следует помнить при покупке канального кондиционера (канальника)

Канальные кондиционеры – весьма специфический вид оборудования, который, можно сказать, совмещает в себе элеметны кондиционирования и вентиляции. С одной стороны это внутренний блок кондиционера, который служит для охлаждения воздуха в помещении. С другой стороны, к канальнику подцепляют воздуховоды и делают разводку по помещениям, словно это система вентиляции.

Напор вентилятора и его регулирование

О параметрах воздушного напора уже было сказано раньше

Но этот параметр имеет большую важность при подборе кондиционера. Чрезмерный напор воздуха – это отрицательное явление, которое может привести к появлению постороннего шума и повышению расхода электроэнергии

Сопротивление воздуховодов для воздушного потока рассчитывается заранее для подбора модели с подходящим параметром давления воздуха. Если расчет произвести не удается, то целесообразным будет приобретение модели с возможностью регулировки напора воздухопотока. Такой опцией оснащаются модели всех ценовых сегментов.

Не забудьте про воздуховоды, клапана и решетки!

Следует понимать, что кондиционеры канального типа это не просто устройства с внешней панелью, а весомая часть инженерных коммуникаций. Поэтому выявление недочетов и их исправление после установки обойдется в большие финансовые затраты. Конструкция после установки будет иметь множество разветвлений, поэтому необходимо тщательно проработать схему монтажа. При неправильном или некачественном монтаже кондиционер нельзя будет вывести на рабочие параметры и режим работы.

Внутренний блок должен быть закреплен надежно, так как малейшая вибрация приведет к износу вентилятора и возникновению постороннего шума при работе

Также важно помнить, что канальный кондиционер нуждается в регулярном обслуживании, – для этого мероприятия должен быть обеспечен доступ к комнатному блоку устройства. Это может быть скрытый лючок или иное инженерное решение

Нужны ли адаптеры для канального кондиционера

Часто возникает вопрос, надо ли ставить адаптеры на входе и выходе канального кондиционера. Ответ на этот вопрос зависит от количества обсулживаемых помещений.

Если помещений несколько и в каждое из них нужна разводка воздуховодов, то адаптеры обязательно нужны, как на стороне всасывания, так и на стороне нагнетания.

Обычно на входе (красный адаптер 1) и выходе (синий адаптер 2) из канального кондиционера предусматривают адаптеры (камеры статического давления, коллекторы) для лучшего распредления воздуха

Если помещение одно, и кондиционер установлен непосредственно в нем, то можно обойтись без адаптера на стороне всасывания.

Ну а если у кондиционера нет разводки, и он выдувает воздух напрямую в решетку, то не нужен и адаптер на стороне нагнетания.

Пример монтажа канального кондиционера, когда можно обойтись без адаптеров. Чаще всего так делают в номерах отелей: устанавливают кондиционер в подшивном потолке приходей. Но в помещении, скорее всего, будет слышен шум при работе кондиционера.

Почему адаптер на выходе из кондиционера лучше все-таки ставить

На выходе из канального кондиционера адаптер и воздуховоды лучше всё-таки предусматривать, так как они поглощают шум вентиялтора, и в помещениие этот шум уже не прокникнет. На шум канальника с адаптером и воздховодами жалуются в 3-4 раза меньше, чем на шум от канальника без адаптера.

Внешний вид и конструктивные особенности

Техническое устройство определяет параметры канального кондиционера. Внешний блок, как и у всех моделей сплит-систем монтируется снаружи на фасаде стены, — он предназначен для отвода тепла за пределы помещения. Также в нем производится сжатие газообразного фреона в жидкое состояние посредством компрессорной установки. Фреон является основным хладагентом.

Для монтажа внутреннего блока используется пространство над подвесным потолком или специально оборудованная ниша. Этот блок отвечает за подачу охлажденного воздуха в помещения. Конструкция внутреннего блока позволяет одновременное обслуживание нескольких комнат, например, двух соседних спален или офисов. Для этого используются специальные отводные каналы.

Перед описанием технических характеристик канальных кондиционеров, необходимо определиться со способом применения данного устройства. Для этого необходимо определиться со следующими вопросами:

Воздух будет только охлаждаться или еще необходим его нагрев?
Кондиционер будет частью приточно-вытяжной вентиляции или самостоятельной установкой?

Данные вопросы определят не только параметры необходимой модели, но и методику монтажа.

Можно ли включать кондиционер на обогрев зимой

Вопрос, поставленный этим разделом, имеет одну подоплеку. А именно – все кондиционеры типа зима-лето, а это сплит-системы, могут использоваться в качестве обогревательного прибора. Чаще, как вспомогательного к основной отопительной сети. Но работать они могут только при определенной температуре. То есть, производитель точно указывает минимальный температурный режим, при котором кондиционеры можно эксплуатировать.

Чаще всего это минус 5-10С. У инверторных моделей данный предел немного ниже – до минус 15С. То есть, если температура на улице ниже этих параметров, то включать прибор запрещено. Просто произойдет обледенение внешнего блока, что приведет к его поломке.

Обслуживание VRV систем

Современные мультизональные системы кондиционирования представляют собой весьма сложный комплекс взаимосвязанного оборудования. Поэтому найти и устранить неполадки могут только квалифицированные специалисты узкого профиля.
Избежать вероятных поломок поможет своевременное сервисное и техническое обслуживание. Если относиться к установленной VRV системе бережно, периодически проводить сервисное обслуживание, можно не только вовремя предотвратить ее нестабильную работу, но и продлить срок службы на 5-10 лет.

В понятие технического обслуживания VRV системы входят следующие виды работ, осуществляемые при помощи специализированных измерительных устройств: проверка вентиляторов, системы дренажа, заземления, плат, герметичности кондиционеров, внутреннего давления в системе трубопроводов, калибровка работы системы. Специалисты измерят напряжение во время работы системы, при необходимости заменят фильтры, проведут противогрибковую очистку внутренних блоков, осуществят дозаправку хладагента. Кроме того, настроят кондиционеры, выправят температурные режимы.

Несмотря на то, что VRV системы способны самостоятельно проводить поверхностную диагностику своего состояния, для нормального и длительного, без перебоев, функционирования системы этого недостаточно – не стоит забывать о регулярном сервисном и техническом обслуживании. Вовремя выявленные неполадки значительно снизят затраты на последующий ремонт мультизональной системы кондиционирования.
