Конденсационные газовые котлы – принцип работы, достоинства и недостатки

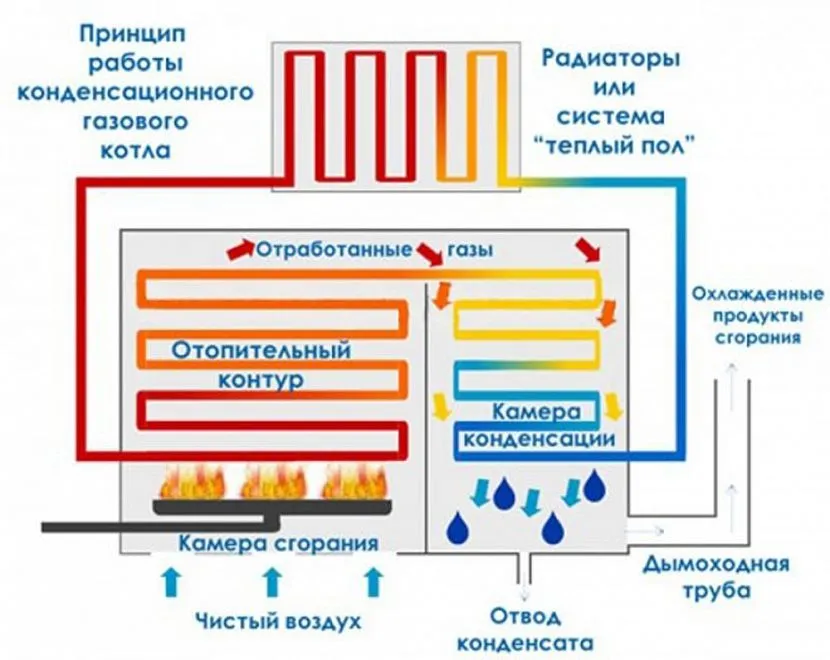

Принцип работы

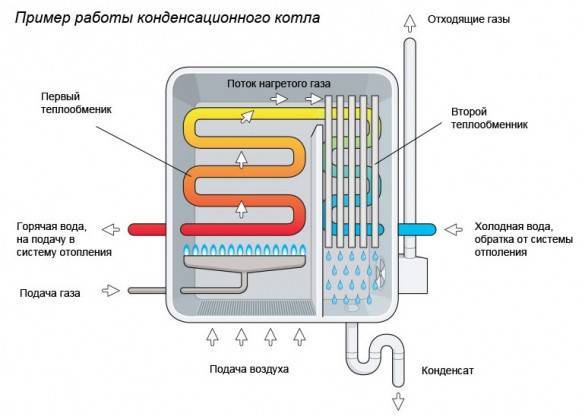

Конденсационный котел работает таким образом, что первый теплообменник подогревается при сжигании горючего, а второй отбирает тепло у сгоревших газов. Стенки вторичного аппарата концентрируют пар. Но чтобы конденсатный процесс не вызывал коррозии, производители применяют отличные сплавы. Они отбираются по принципу химической стойкости.

Чтобы вторичный контур отопления собирал максимум тепла, используют такие решения, как:

• прикрепление дополнительных спиралей;
• применение внутренних частей разнообразного сечения;

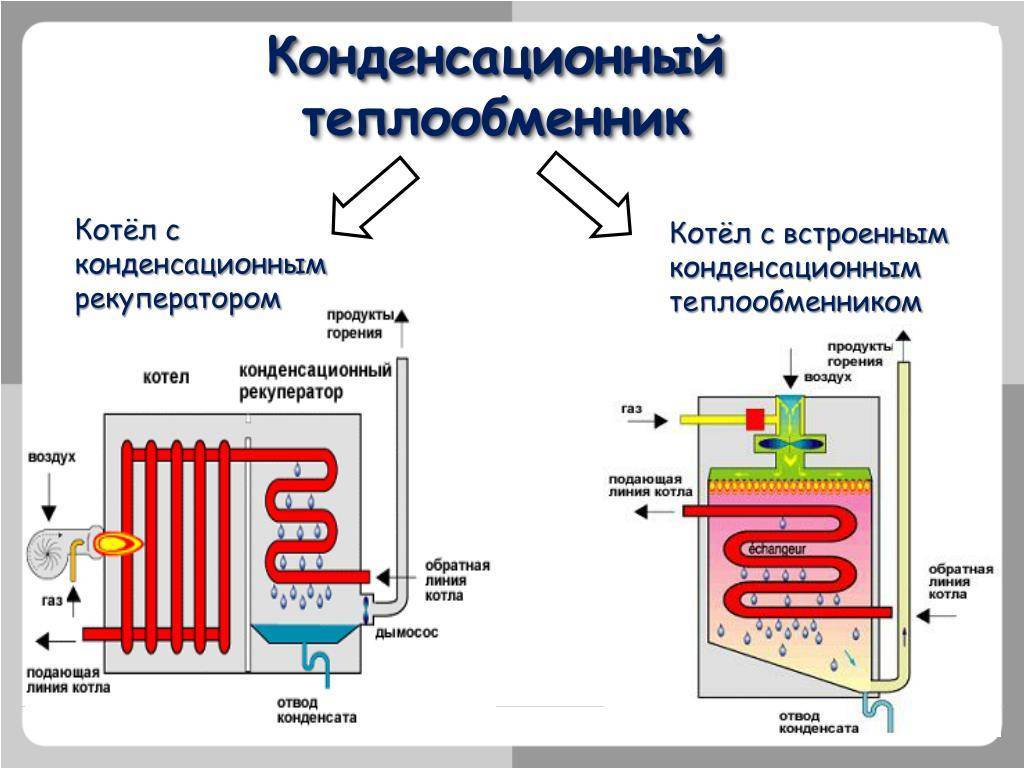

• монтаж конденсирующего теплообменника на возвратном ходу нагревательной системы.

Газовые конденсационные котлы с бойлером позволяют решить проблему горячего водоснабжения даже при использовании отопительных систем, имеющих одноконтурный профиль.

Есть три основных варианта:

• встраивание бойлера в сам котел;
• добавление внешних резервуаров;
• применение бойлеров, работающих по схеме косвенного обогрева.

По статистике встраиваемый бойлер вместимостью 50 л позволяет закрыть потребности семьи из 3 или 4 человека в горячем водоснабжении на 100% без всяких затруднений. Следует учитывать, что наличие резервуара сужает выбор потребителя, нельзя вешать на стену, даже самую крепкую, конструкции объемом свыше 100 л. Бывает так, что котел изначально не оснащен бойлером — или даже оснащен, но работа его недостаточно эффективна. Решением проблемы оказывается монтаж выносных резервуаров. Совместимость с ними обеспечена практически у всех настенных газовых аппаратов.

Патрубки и насосы, обеспечивающие циркуляцию, в такой системе должны быть предназначены отдельно для отопления и для горячего водоснабжения. Общая емкость резервуара подбирается сообразно мощности котлов. Если она недостаточно велика, прогрев жидкости займет очень много времени или вовсе не выйдет на необходимую величину. Стандартный подход при заводской настройке автоматики котлов подразумевает первенство отопительного вектора. Как только теплоноситель охлаждается чрезмерно, датчик обнаруживает это и запускает подогревающий блок.

Чтобы горячая вода все время оставалась на одном и том же уровне температуры, котлы с бойлером оснащаются внутренним ТЭНом. Контроллер зависит от электрического питания и направляется автоматикой самого котла. Довольно интересный вопрос — получится ли применить бойлеры для обогрева.

Теоретически это возможно, однако есть целый ряд подводных камней.

• Большинство накопителей оснащается нагревателями всего на 1500 Вт. Этого хватит на прогрев 10 кв. м, но только при солидном утеплении и не слишком сильных ветрах, морозах.
• ТЭН, работая постоянно, значительно увеличит общее потребление электроэнергии.
• Протолкнуть воду по системе можно при помощи стандартной обвязки, но она не способна компенсировать слабость центрального звена.

Следует заметить, что конденсационные котлы бывают не только газовыми, но и дизельными; подобные конструкции выпускают даже многие именитые производители. Обещанный КПД несколько ниже, чем у работающих на газе аппаратов, однако и 98% – это чрезвычайно хороший показатель. Viessmann Vitorondens 222-F и 200-T — яркие примеры таких систем. Теплообменник производится из нержавеющих марок стали. В системах используется горелка универсального типа, способная применять какой угодно вид жидкого горючего.

Малый выброс вредных веществ обусловлен подготовкой смеси топлива и воздуха в идеальных пропорциях. Разработчики сумели оснастить эти аппараты комфортным управляющим блоком и сенсорным оборудованием. Источники тепла могут быть даже встроены в совершенно отлаженную отопительную систему. Современные конденсационные котлы оборудуются почти всегда особыми кожухами, которые дополнительно понижают шум. Их можно использовать благодаря этому даже в непосредственной близости от жилого пространства.

Нормы размещения конденсационных котлов

Конденсационные котлы для отопления и горячего водоснабжения дома, устанавливаются в строгом соответствии с действующими СНиП и санитарными нормами. Отдельно оговариваются требования, предъявляемые к помещению, используемому под нужды котельной и системе дымоотведения.

Рекомендации направлены на обеспечение безопасности и сведению к минимуму вероятности возникновения аварийных ситуаций. Нормы оговариваются в СП 60.13330 (СНиП 41-01-2003) , СП 62.13330 (СНиП 42-01-2002) .

Каким должно быть помещение под котел

Конденсационный котел, во время работы не сжигает воздух из помещения, поэтому, требования, указанные в СНиП, гораздо ниже, чем для атмосферного оборудования. Обязательные нормы для установки:

• Площадь помещения не менее 8 м². Места должно быть достаточно, чтобы обеспечить возможность подключения бойлера и беспрепятственного доступа ко всем важным узлам для обслуживания.
• Котлы с закрытой камерой сгорания, можно закрывать декоративными перегородками, встраивать в мебель.
• Обязательно оснащение системой водоподготовки и фильтрации.
• Допускается подключение в любом нежилом помещении, отделенном от коридора или жилых комнат, дверным проемом.
• Стены и пол, облицовываются негорючими отделочными материалами. Высота потолков, не менее 2,2 м. Навесной котел располагают в пределах 0,8 -1,6 м от уровня пола.

Устройство отвода дымовых газов

В котлах закрытого типа, используется принудительный отвод продуктов сгорания и забор воздуха. Циркуляция воздушных масс, осуществляется посредством коаксиальных дымоходов, представляющих собой конструкцию типа «труба в трубе».

Современное котельное оборудование, снабжено независимыми выходами дымоудаления. Отвод продуктов сгорания, осуществляется в обычный дымоход, а забор воздуха, выполняется через небольшое отверстие в стене.

Принцип работы газового котла конденсационного типа с коаксиальным дымоходом, заключается в следующем:

• Внутри корпуса котла, расположены две турбины. Первая, нагнетает воздух на горелку и соединяется с наружной трубой, вторая, отводит продукты сгорания и подключена к внутренней полости коаксиального дымохода.
• Забор воздуха происходит принудительно, через верхнюю полость трубы. Отвод продуктов сгорания, через сердцевину дымохода.

Дымоходы для котлов конденсационного типа, выполняют в нескольких вариантах. Так как температура отходящих газов не превышает 110°С, можно поставить пластиковую трубу, отличающуюся простотой монтажа и дешевизной, либо, выбрать вариант из нержавеющей стали. При обустройстве общего вертикального дымохода, как правило, выбирают утепленную сэндвич-трубу.

Плюсы и минусы конденсационных котлов

Перед тем как окончательно решиться на приобретение, необходимо тщательно проанализировать все плюсы и минусы конденсационных газовых котлов. Преимущества и недостатки становятся очевидными, если учесть теплотехнические характеристики, реальный опыт эксплуатации и другие аспекты.

На некоторые нюансы обращают внимание отзывы тех, кто уже какое-то время пользуется конденсационным отопительным оборудованием. Что показывает практика?

Преимущества конденсационного оборудования

Выгода от установки конденсационного газового котла, очевидна. Экономия, по сравнению с атмосферным котельным оборудованием, составляет порядка 30-45%. В режиме конденсатообразования, КПД конденсационных котлов достигает 108-109%. Если учесть, постоянное повышение расценок на «голубое топливо», с каждым годом, установка становится экономически целесообразнее.

Дополнительные преимущества установки конденсационного котельного оборудования:

• Возможность отопления теплых полов – конденсационное оборудование разрабатывалось с учетом подключения к низкотемпературным системам обогрева (теплым полам). Но, при необходимости, допускается монтаж комбинированной системы отопления (одновременно подключаются радиаторы и теплые полы).
• Экономичность – модуляционная горелка, высокий КПД и погодозависимая автоматика, существенно снизили расход топлива, что особенно заметно, если планируется сделать отопление на сжиженном газе. При установке газгольдера или газобаллонного узла, оптимальным выбором остается подключение конденсационного агрегата.
• Срок службы конденсационных котлов – минимальный период эксплуатации 12-15 лет. За это время, котел полностью окупается и со временем начинает приносить стабильный доход, в виде сокращения расходов на обогрев жилых помещений.

Газовые конвекционные котлы: что это такое и каков принцип их работы

Газовые конвекционные котлы отопления – это классическая простая конструкция, где газовая горелка сжигает газ, нагревая находящийся над ней теплообменник с теплоносителем, теплоноситель циркулирует по системе отопления и отдает тепло. По сути, это обычные, простые, всем известные газовые котлы. Они могут быть как напольными, так и настенными, одноконтурными и двухконтурными, иметь открытую или закрытую камеру сгорания.

Принцип действия классического атмосферного газового конвекционника.

Основным недостатком такой конструкции является предел эффективности. Большинство современных конвекционных котлов имеют КПД в пределах 88-92%, а модели с самым высоким КПД 93-94,5% являются не всегда оправданными с финансовой точки зрения, ведь при приросте всего в 2% они имеют гораздо более сложную конструкцию и стоят в 1,5-2 раза дороже. Но даже при столь высоких для конвекционных котлов показателях огромная часть тепла из камеры сгорания уходит через дымоход и остается незадействованной. Температура отходящих газов часто достигает 70-80-90°C.

Кроме того, малоизвестным до покупки, но неожиданным и частым недостатком во время эксплуатации является образование в дымоходе конденсата. Обычно он образуется при низкотемпературном режиме отопления, когда температура отходящих через дымоход газов падает ниже 50-60°C, особенно, если отвод газов производится через традиционный, вертикальный дымоход, при проектировании которого часто допускаются отклонения от СНиП.

На коаксиальном дымоходе, вне зависимости от температурного режима отопления, при уличной температуре ниже -15°C, часто образуется наледь, которая сужает или полностью перекрывает отвод продуктов сгорания, вследствие чего котел прекращает горение, автоматика выбивает соответствующую ошибку.

В остальном это вполне оправданная, простая, и главное – финансово доступная конструкция. Стоимость газовых котлов конвекционного типа начинается от 14-15 тыс. рублей за самые примитивные отечественные напольные модели. Лучшие в соотношении «цена-качество» и наиболее востребованные модели стоят в пределах 25-32 тыс. рублей.

Преимущества и недостатки

Преимущества	Недостатки
Более простая конструкция	Ограниченная эффективность – полученное от сжигания газа тепло аккумулируется не эффективно, достаточно большая его часть уходит в дымоход
Доступная стоимость – начиная от 14-15 тыс. руб.	Образование конденсата на стенках дымохода, что снижает срок службы металлических модулей
Наличие энергонезависимых моделей и в целом широкий выбор на любые особенности и ценовой бюджет	При отводе через коаксиальный дымоход большинство конденсата все же отводится на улицу, но при сильных морозах замерзает на оголовье, затрудняя отвод продуктов сгорания
Широкий функционал, такой же, как и у конденсационных моделей, но за гораздо меньшую цену
Простота монтажа и эксплуатации – из коммуникаций лишь обратная и подающая линии, достаточно проводить плановое обслуживание

Топ 5 конденсационных газовых котлов по рейтингу

Предпочтительный газовый конденсационный котлоагрегат такой, который отвечает насущным потребностям собственника дома по объемам выработки тепловой энергии, оборудован современной автоматикой для экономной и безопасной эксплуатации и имеет доступную цену.

Важно отметить, что понятием «низкой цены», конденсационные котлоагрегаты не обладают, они изначально имеют высокую стоимость из-за применения высокопрочных материалов

BAXI LUNA Platinum+ 1.32

Это газовый конденсационный напольный котел от итальянского известного изготовителя. Котлоагрегат одноконтурный, рассчитанный исключительно для отопления.

Преимущества модификации:

1. Сверхвысокий КПД – 105,7 %.
2. Площадь нагрева до 350 м2.
3. Теплопроизводительность – 35 кВт.
4. Низкий удельный расход топлива, максимальный расход газа не выше 3.49 м3/час.
5. Универсальность по топливу, работает с любыми видами газа — магистральный/сжиженный.
6. Полнофункциональная защита.
7. Предварительная очистка конденсата.
8. Предварительная очистка питательной вода — встроенный фильтр.
9. Цена: 83420 руб.

Недостатки напольного конденсационного котла Baxi:

• работает только с низкотемпературными теплоносителями в системе «теплый пол»;
• высокая стоимость;
• реализуется только под заказ, длительный период доставки.

Buderus Logamax plus GB062-24 KD

Также конденсационный котел немецкой компании. Модель с теплопроизводительностью 24 кВт предназначенная для отопления жилых домов.

Преимущества модификации конденсационных котлов Buderus:

1. Сверхвысокий КПД – 103,0 %.
2. Площадь нагрева до 250 м2.
3. Теплопроизводительность – 24 кВт.
4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.18 м3/час.
5. Высококачественные конструкционные материала, долговечность работы котла.
6. Высокий уровень автоматизации и контроля работоспособности узлов установки.
7. Цена: 63700 руб.

Недостатки котлоагрегата – высокая стоимость котла и ремонтных работ.

Bosch Condens 2500W WBC 24-1

Турецкий двухконтурный газовый котел с мощностью по отоплению – 24 кВт.

Преимущества модификации:

1. Сверхвысокий КПД – 110,0 %.
2. Площадь нагрева до 192 м2.
3. Теплопроизводительность по отоплению – 24 кВт.
4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.18 м3/час.
5. Высококачественные конструкционные материалы, долговечность работы котла.
6. Высокий уровень автоматизации и контроля теплотехнических процессов.
7. Расширительный бак – 6л.
8. Цена: 89670 руб.

https://youtube.com/watch?v=OYsIfWcbE7Y

Недостатки конденсационного котла Bosch:

• недоступность для работы на сжиженном газе;
• высокая стоимость котла и ремонтных работ.

Vaillant ecoTEC plus VU INT IV 246/5-5

Немецкий бренд Vaillant – лидер в производстве бытовых отопительных котлоагрегатов, выпускает одноконтурную конденсационную модель ecoTEC plus VU INT IV 246/5-5 со стальным теплообменным аппаратом. Котел, рассчитан для нагрева жилых и общественных помещений до 200 кв.м.

Преимущества котла Vaillant:

1. Сверхвысокий КПД – 108,0 %.
2. Площадь нагрева до 200 м2.
3. Теплопроизводительность по отоплению – 20 кВт.
4. Низкий удельный расход топлива, максимальный расход газа не выше 2.6 м3/час.
5. Высококачественные конструкционные материала, долговечность работы котла.
6. Дистанционное управление.
7. Высокий уровень автоматизации и контроля работоспособности узлов установк
8. Расширительный бак – 10 л.
9. Цена: 62270 руб.

Недостатки котлоагрегата -высокая стоимость котла и ремонтных работ.

Viessmann Vitodens 100-W B1HC043

Еще один немецкий одноконтурный конденсационный котлоагрегат. Мощная модель — развивает до 35 кВт и способна обогревать 350 кв.м.

Котел Viessmann Vitodens. Источник фото: ferencziepuletgepeszet.hu

Преимущества котла Viessmann:

1. Сверхвысокий КПД – 108,7 %.
2. Площадь нагрева до 350 м2.
3. Теплопроизводительность по отоплению – 35 кВт.
4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.46 м3/час.
5. Высококачественные конструкционные материала, долговечность работы котла.
6. Дистанционное управление.
7. Высокий уровень автоматизации и контроля процессов горения.
8. Цена: 105806 руб.

Недостатки котлоагрегата – высокая стоимость котла и ремонтных работ.

Суть процесса

Идея заключается в следующих постулатах:

• газ – неоднородный источник тепла, в своём составе он имеет и водяной пар;
• оказывается, при сжигании газа мы выбрасываем наружу не только продукты сгорания, но и этот самый пар;
• и возникает идея – а почему бы этот пар не конденсировать и получающуюся горячую воду тоже не использовать для нагрева теплоносителя в системе отопления.

Так и было сделано – на свет появились новейшие газовые отопительные котлы конденсационного типа. Котлы, так широко завоёвывающие популярность, что по статистике более 30% всех газовых котлов в Германии именно компенсационные.

Конденсационные газовые котлы отопления имеют очень много всевозможных модификаций, а, учитывая их популярность, модификации часто связаны и с дизайном корпусов таких котлов

Родившись в пору, когда на создаваемые в мире изделия стали предъявляться повышенные требования с точки зрения дизайна, конденсационные котлы разрабатываются с упором и на эту характеристику – все они страшно привлекательно выглядят.

Ну, а то, что скрывается внутри, благодаря такой «двойной очистке» газа и позволяет достичь реального расчётного КПД от 105 до 110%. Другими словами, конденсационные котлы, по сути процесса работы, являются двухконтурными.

Преимущества конденсационных котлов

Среди преимуществ бытовых газовых котлов отопления следующие:

у них максимальный КПД из всех возможных устройств аналогичного назначения – а, значит, вы имеете возможность уменьшить потребление газа при тех же калориях выработанной энергии; по статистике, потребление газа у конденсационных котлов на 15-20% меньше, чем у обычных;

гораздо больший диапазон регулировки температуры теплоносителя – такая регулировка возможна на всех котлах, но работающие с газом и «попутным» паром, имеют максимальный диапазон от 30 до 85 градусов (кстати, такой максимум, как правило, нет необходимости подавать в систему, обычная температура теплоносителя в отопительных системах не превышает и 40 градусов);

меньший выход вредных веществ в атмосферу – газовая смесь сгорает в гораздо большем объёме;

инновационная технология подстегивает и конструкторов, и технологов – все конденсационные котлы изготавливаются по самых передовым технологиям, что обеспечивает им гораздо больший срок службы при тех же нагрузках.

Не составляет труда подобрать конденсационный котёл, который прекрасно впишется в любой дизайн помещения

Из недостатков

Но надо отдавать себе отчёт, что такие котлы имеют и некоторые недостатки, больше житейского плана:

самое главное – они стоят минимум в два раза дороже обычных газовых котлов; и это на сегодняшний день – главный тормоз их массового использования;

во-вторых, такие агрегаты очень привередливы к материалу, из которого сделан дымоход – необходимо использовать только высококачественный пластик и керамику;

в-третьих, требует специального расчёта системы отопления под более низкие внутренние температуры (не выше 70 градусов) – это требование уже выдвигает необходимость конденсирования пара внутри;

в-четвёртых, требуется специальный водовод для вывода наружу, как правило, в канализацию, скопившейся внутри воды (обычно, не более 30 литров в день при постоянной работе котла); тут необходимо отметить, что в той же Германии существуют ограничения на вывод подобной воды в общую канализационную систему;

в-пятых, требует наличия опытного персонала для их установки и сопровождения.

Когда инновация содержания вдруг поддерживается и инновацией формы, то получается вот такая оригинальная конструкция, тоже вполне работоспособная, а главное, всё с тем же КПД под 110%

Несмотря на то, что эти котлы изначально разрабатывать как двухконтурные, существуют и одноконтурные модели. Но самое главное, разработано несколько модификаций конденсационных котлов в зависимости от места их установки.

Конденсационные агрегаты прекрасно вписываются в любую систему отопления, они «дружат» и со всем существующим контролирующим оборудованием и с бойлерами

Существует модификации:

• напольные – самые мощные и распространённые; мощность подобных котлов может составлять 100-120 кВатт;
• настенные газовые котлы отопления – очень изящно выглядящие аппараты с мощностью в 30-40 кВатт, чего часто с лихвой и хватает.

Чаще применяется более мощные напольные конденсационные котлы, обеспечивающие большие возможности контроля своей работы

Особенности работы конденсационных котлов

При работе конденсационных котлов образуется кислый конденсат. Разумеется, конденсат образуется и при работе обычных котлов, но чаще всего о его существовании владельцы оборудования не догадываются или не задумываются, т.к. почти весь он улетает в трубу. Хотя задуматься-то как раз не мешало бы – этот конденсат, попадая в атмосферу, приводит к образованию кислотных дождей в местах концентрации обычных котлов.

А вот владельцам конденсационных котлов волей-неволей приходится задуматься о том, что делать с конденсатом. А его, кстати, образуется немало. Так конденсационный котел мощностью менее 30 кВт за период работы, равный 1 суткам, собирает около 30 л конденсата. Чаще всего накопленный конденсат просто сливают в канализацию. Согласно правилам эксплуатации котлов, можно сливать конденсат без его нейтрализации из котлов мощностью до 150 кВт, т.е. для большинства моделей бытового класса. В противном случае нужно установить нейтрализатор (емкость с щелочными материалами, например, гранулами магния и калия) и периодически менять его, что, конечно, доставляет некоторые неудобства, но вполне по силам каждому.

Николай Иванов, Региональный менеджер компании «Navien»

«В последних моделях котлов Navien вентилятор установлен под горелкой – в отличие от котлов европейских производителей, где вентилятор расположен в верхней части. Нижнее расположение вентилятора увеличивает длину дымоудаления – до 8 м

Кстати, обычные котлы тоже решают проблему конденсата, только иначе, чем конденсационные. В конвекционных котлах делается все, чтобы вывести как можно больше конденсата в трубу, чтобы он не накапливался на теплообменнике и не разрушал его. Для этого отработанные газы выпускают «в трубу» при температуре 140-160°С, при охлаждении их до более низких температур в дымоходе уменьшается тяга, и конденсат начинает скапливаться в котле, к чему обычный котел абсолютно не готов.

Температура газов на выходе из конденсационного котла гораздо ниже (всего на 10-15°С выше температуры теплоносителя), ведь почти вся тепловая энергия утилизируется в котле. Поэтому отработанные газы из него можно выводить не только вверх на крышу, но и через стену, а сам дымоход делать меньшего диаметра и изготавливать из пластика.

Следует помнить, что выбор материала для дымохода конденсационного котла должен быть строже, чем для обычного. Ведь вся влага, которая не сконденсировалась на теплообменнике в котле, обязательно сконденсируется в дымоходе и начнет разъедать его. Поэтому дымоход для котла конденсационного типа изготавливают устойчивого к кислой среде материала – нержавеющей стали или пластика, а горизонтальным его участкам придают небольшой уклон, чтобы вода, образовавшаяся при конденсации попавшего в дымоход пара, сливалась под действием силы тяжести обратно в котел.

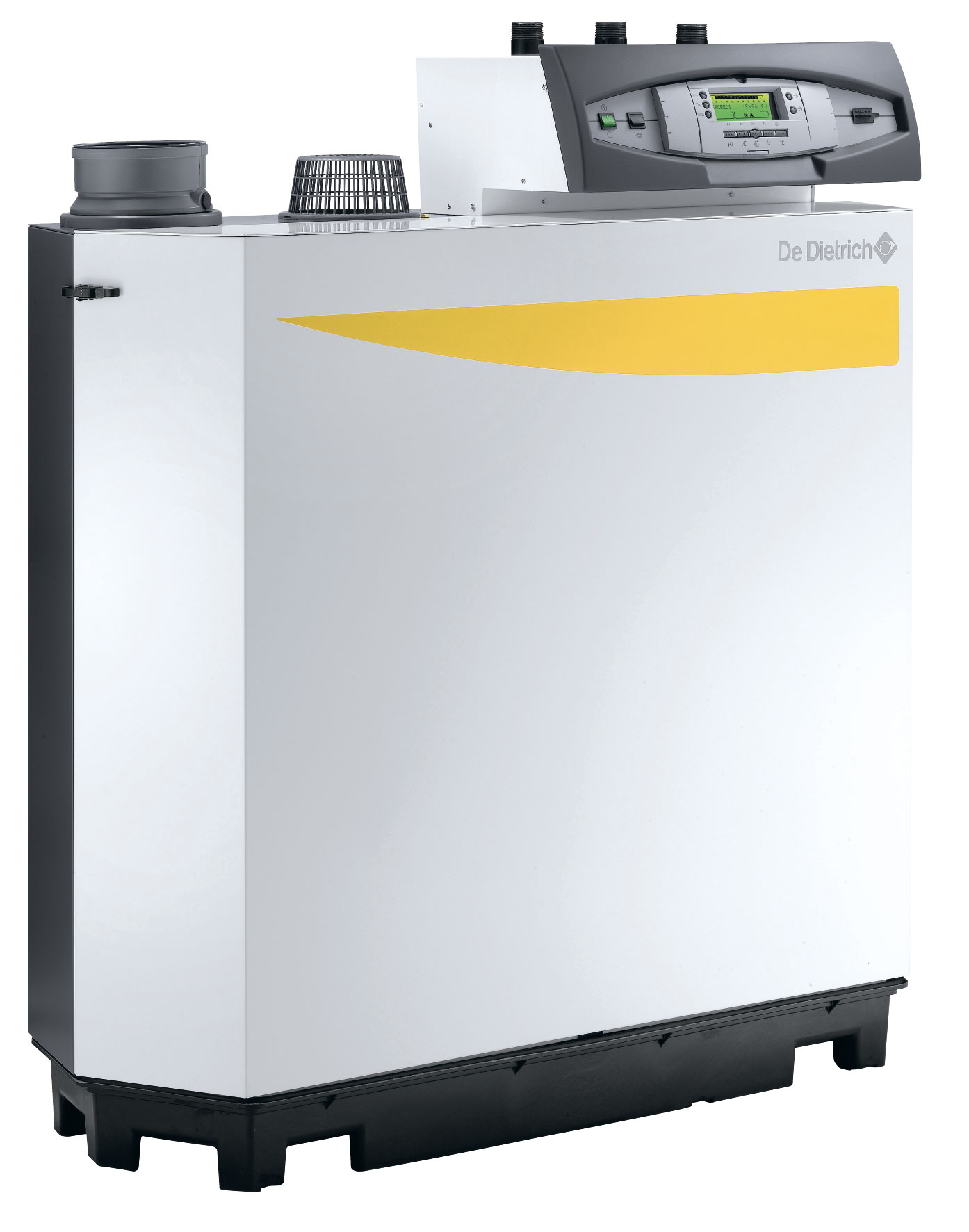

Напольные конденсационные газовые котлы De Dietrich С 230 Eco

Другой значимой особенностью конденсационного котла является его повышенная чувствительность к качеству поступающего в камеру сгорания воздуха. Наличие заметного количества пыли в воздухе приводит к быстрому износу вентилятора. Кстати, это характерно для всех котлов, имеющих закрытую горелку, не только конденсационного типа. Но не только запыленность воздуха влияет на эффективность газового котла, но и его температура.

Как показывает практика, в морозы канал для подвода воздуха может обмерзать, поскольку температура отработанных газов в конденсационном котле довольно низкая, и они не способны в достаточной степени прогревать стенки дымохода. Это приводит к уменьшению поступления кислорода, необходимого для горения топлива, и, как следствие этого, к снижению КПД самого котла. Поэтому в особо суровых климатических условиях смогут работать далеко не все модели конденсационных котлов.

Как видно, проектирование системы отопления с помощью газового конденсационного котла – не простая задача, здесь обязательно требуется помощь специалистов.

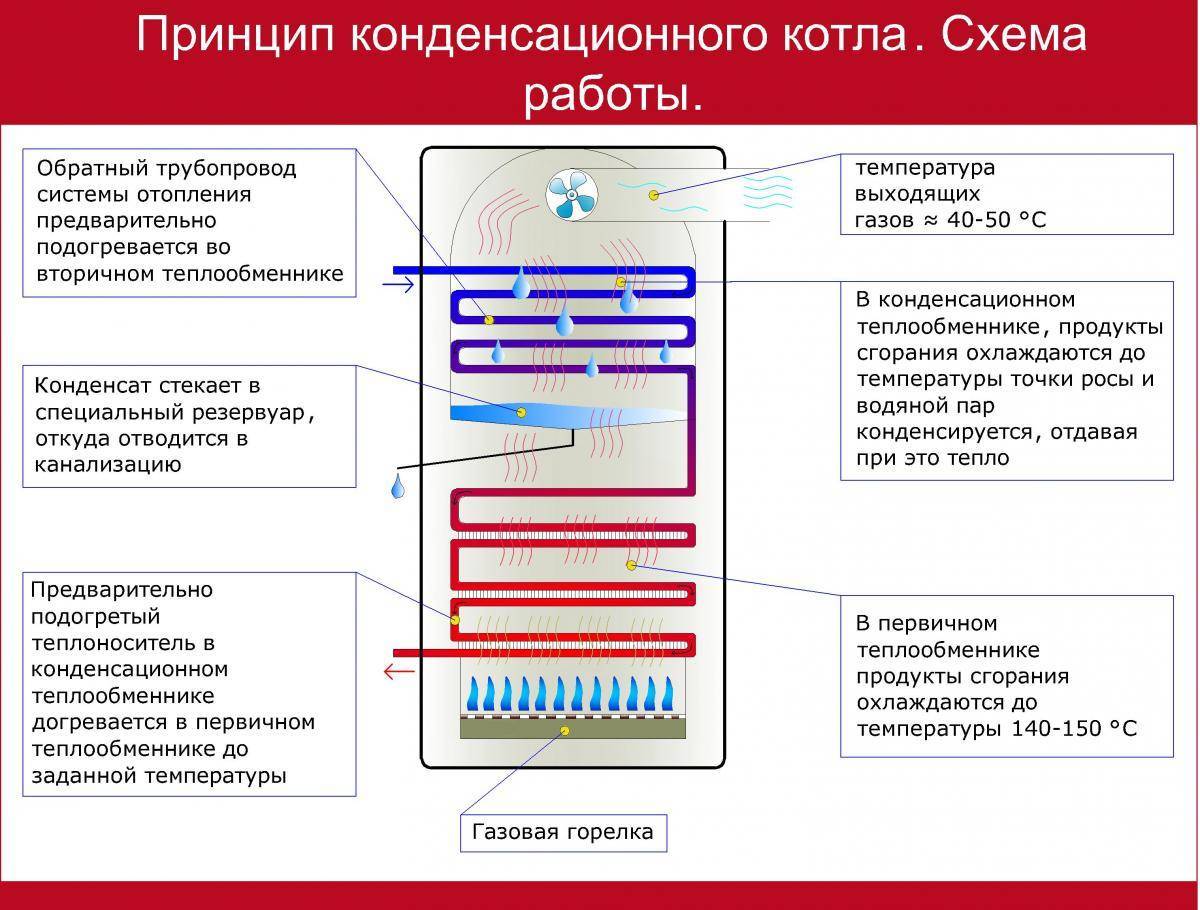

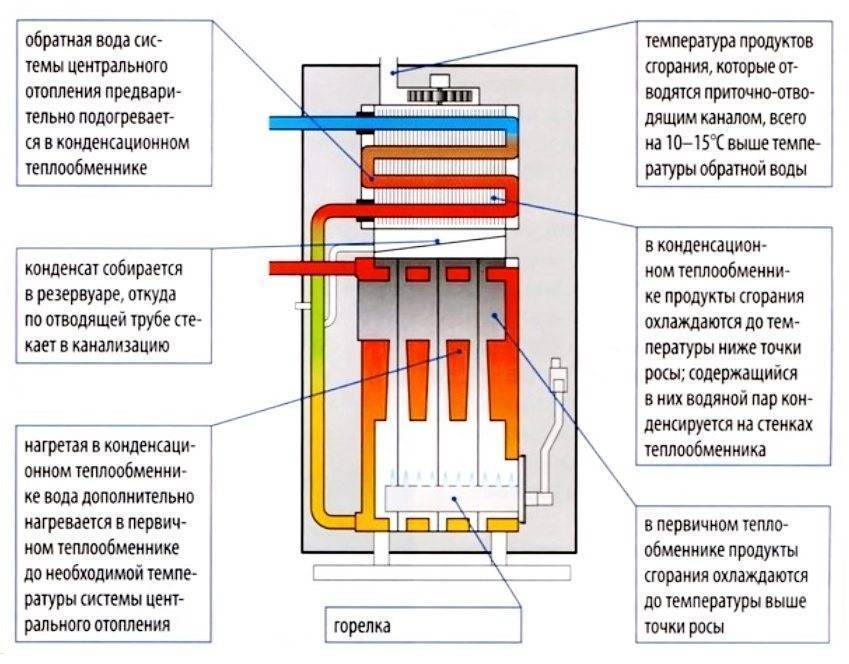

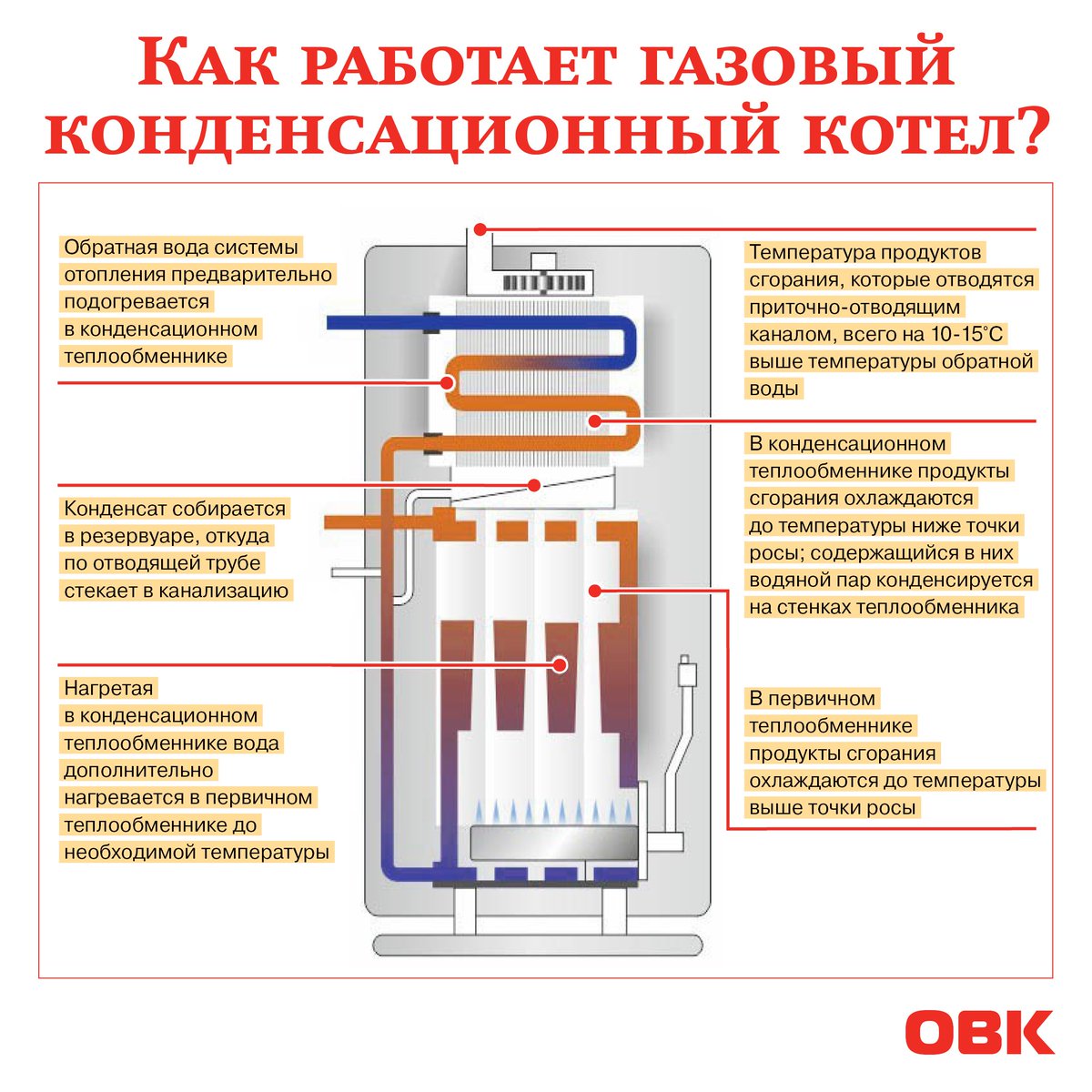

Принцип работы конденсационного газового теплогенератора

Прежде чем мы расскажем о нюансах конденсационной технологии, отметим, что энергоэффективный, а значит комфортный и экономичный загородный дом — сбалансированное строение. Это означает, что, помимо замкнутого теплоизоляционного контура, все элементы коттеджа, включая инженерную систему, должны быть оптимально подобраны друг к другу

Поэтому так важно выбрать котёл, который хорошо сочетается с низкотемпературной отопительной системой «теплый пол», а также позволит сократить расходы на покупку энергоносителя в долгосрочной перспективе

Сергей БугаевТехнический специалист компании Ariston

В России, в отличие от европейских стран, конденсационные газовые котлы менее распространены. Помимо экологичности и большего комфорта, данный вид оборудования позволяет уменьшить затраты на отопление, т.к. такие котлы работают на 15-20% экономичнее обычных.

Если посмотреть технические характеристики конденсационных газовых котлов, то можно обратить внимание на КПД оборудования — 108-110%. Это противоречит закону сохранения энергии. В то время как, указывая КПД обычного конвекционного котла, производители пишут, что оно составляет 92-95%

Возникают вопросы: откуда появляются эти цифры, и почему конденсационный газовый котёл работает эффективнее традиционного?

В то время как, указывая КПД обычного конвекционного котла, производители пишут, что оно составляет 92-95%. Возникают вопросы: откуда появляются эти цифры, и почему конденсационный газовый котёл работает эффективнее традиционного?

Дело в том, что такой результат получается благодаря методике теплотехнического расчёта, применяемой для обычных газовых котлов, не учитывающей один важный момент испарение/конденсацию. Как известно, при сгорании топлива, например, магистрального газа (метана CH4), выделяется тепловая энергия, а также образуется углекислый газ (CO2), вода (H2O) в виде пара и ряд других химических элементов.

В обычном котле температура дымовых газов после прохождения через теплообменник может доходить до 175-200 °C.

 И водяной пар в конвекционном (обычном) теплогенераторе фактически «вылетает в трубу», унося с собой в атмосферу часть теплоты (выработанной энергии). Причём величина этой «потерянной» энергии может доходить до 11%.

Чтобы повысить эффективность работы котла, надо задействовать это тепло до того, как оно уйдёт, и передать его энергию через специальный теплообменник теплоносителю. Для этого нужно охладить дымовые газы до температуры т.н. «точки росы» (около 55 °C), при которой происходит конденсация паров воды с выделением полезной теплоты. Т.е. — задействовать энергию фазового перехода для максимального использования теплотворной способности топлива.

Возвращаемся к методике расчёта. Топливо имеет низшую и высшую теплотворную способность.

• Высшая теплотворная способность топлива — это количество теплоты, выделившейся при его сгорании с учётом энергии водяного пара, содержащегося в дымовых газах.
• Низшая теплотворная способность топлива — это количество выделившейся теплоты без учёта энергии, скрытой в водяном паре.

КПД котла выражается в количестве тепловой энергии, полученной при сгорании топлива и переданной теплоносителю. Причём, указывая КПД теплогенератора, производители могут по умолчанию рассчитать его по методике с применением низшей теплотворной способности топлива. Получается, что реальный коэффициент полезного действия конвекционного теплогенератора на самом деле составляет около 82-85%, а конденсационного (помним об 11% дополнительной теплоты сгорания, которые он может «забрать» из водяного пара) – 93 – 97%.

Отсюда и появляются цифры КПД конденсационного котла, превышающие 100%. Благодаря высокому КПД такой теплогенератор расходует меньше газа, чем обычный котёл.

Сергей Бугаев

Максимальную эффективность конденсационные котлы обеспечивают, если температура обратной линии теплоносителя меньше 55 °C, а это низкотемпературные системы отопления «тёплый пол», «тёплые стены» или системы с увеличенным количеством секций радиаторов. В обычных высокотемпературных системах котёл будет работать в конденсационном режиме. Только в сильные морозы нам придётся поддерживать высокую температуру теплоносителя, в остальное время, при погодозависимом регулировании, температура теплоносителя будет ниже, и за счёт этого в год мы сэкономим 5-7%.

Максимально возможная (теоретическая) экономия энергии при использовании теплоты конденсации составляет:

• при сгорании природного газа – 11%;
• при сгорании сжиженного газа (пропан-бутан) – 9%;
• при сгорании дизельного топлива (солярки) – 6%.
