Создание пристенного дренажа
Создание пристенной дренажной системы состоит из нескольких основных этапов:
- Формирование геотекстильной оболочки, засыпка траншеи песком.
- Установка поворотных колодцев.
- Новый слой геотекстиля, засыпка гравием.
- Установка труб, засыпка гравием, сворачивание геотекстиля, засыпка верхним слоем грунта.
- Подготовка котлована.
Такая система дренажа наиболее подходит для нового строительства, когда она создается при возведении сооружения. Для этого вокруг фундамента остается траншея, в которой будут располагаться части дренажной системы.
Подготовка оболочки фундамента
Фундамент дома покрывается геомембранной оболочкой. При креплении слоя необходимо учитывать последующую засыпку участка, поэтому мембрана должна быть выше засыпки на 20-30 см. Части геомембраны накладываются вплотную друг к другу – для этого у них предусмотрена скрепляющая замочная система. Дополнительно швы обрабатываются легкими ударами резинового молотка.
Следующий слой – геотекстильный. С помощью тарельчатых дюбелей части геотекстиля крепятся поверх геомембранного слоя. Между собой геотекстильные элементы накладываются внахлест на 10-15 см. Места стыка скрепляются дюбелями, которые по всему периметру крепятся на расстоянии 1 метр друг от друга – по ширине, 2 метра – по высоте. Сверху дополнительно крепится планка для удержания обоих слоев. Траншея полностью зачищается, после чего засыпается песком слоем от 10 см. Песок смачивается и утрамбовывается до твердого состояния.
Установка поворотных колодцев и труб
В местах поворота трубы, отмеченных в проекте, устанавливаются колодцы. В этих местах используются конструкции диаметром не более 0,5 м. Для этих целей используются пластиковые или стеклопластиковые модели, которые разрезаются до необходимой высоты. Рекомендуется оставлять 20-30 см сверху, которые можно подрезать после окончания работ.
Подобные колодцы имеют ребристую структуру, которая позволяет вставить днище в пазы. Для этого сначала устанавливается резиновая манжета – уплотнитель. Для простоты установки манжета смазывается мылом или смазкой. На манжету с усилием насаживается днище. Некоторые пластиковые колодцы выпускаются двухслойными, где во внутреннем слое отсутствуют пазы. В таких колодцах необходимо предварительно вырезать внутренний слой под установку манжеты и днища.
Колодцы ставятся в местах поворота для примерки, а снизу отмечаются места входа с трубами – на расстоянии 20-30 см от дна. Входы труб отмечаются с учетом необходимого наклона. Центровочным сверлом или электролобзиком вырезаются отверстия под трубы. Вырезанные отверстия обрабатываются до гладкого состояния. В отверстия устанавливается муфта: сначала резиновый слой, затем – пластиковый.

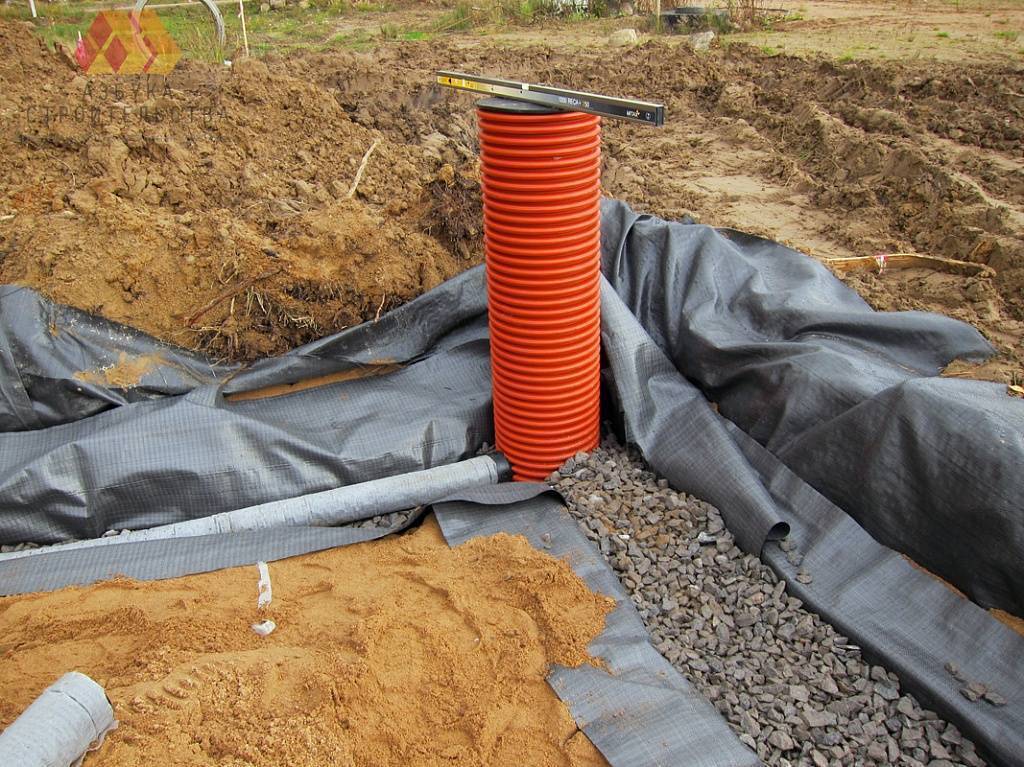

Подготовленные поворотные колодцы устанавливаются на утрамбованные и выровненные позиции. На траншее расстилается геотекстиль, которые посыпается гранитным слоем на 10-20 см. Слой утрамбовывается с учетом необходимого наклона дренажной системы.
С учетом расстояний между поворотными колодцами готовятся распилы труб. Они вставляются в муфты, а затем засыпаются гравийным слоем до 20 см. Геотекстильные края сворачиваются вокруг гравия и засыпаются новым слоем – 20 см песка.
Подготовка котлована
На самом низком уровне дренажной системы подготавливается котлован (дренажный септик) – место отвода всей собранной воды. В котловане устанавливается колодец диаметром до 1 метра, куда врезаются труба от нижнего поворотного колодца. Подвод труб делается аналогично поворотным колодцам – под наклоном. Траншея, ведущая к коллекторному колодцу, состоит из двух песчаных слоев высотой не менее 10 см, между которых проходит труба. Утрамбованная двухслойная структура засыпается грунтом.
Как только вся дренажная система будет готова, она проверяется на работоспособность, а затем вокруг фундамента засыпается верхний слой. Рекомендуется использовать добавки с содержанием глины для большей прочности.
Далее рассмотрим как правильно сделать дренаж кольцевого и глубинного типа.
Виды дренажных систем
Описанная выше схема является примером новой и наиболее технологичной дренажной системы. Существуют и другие, более простые способы ее создания. Выделяют несколько видов дренажных систем:
- Открытые. В земле по всему периметру выкапывают траншеи, глубина которых не менее 50 см, а ширина не менее 1,5 метров. Края траншей должны быть расположены под углом около 30͒ друг к другу. Траншеи располагаются на склоне, открытые водоприемники — на самой низкой точке участка. Оттуда вода попадает в естественные водоемы.
- Траншеи с щебенкой. Устройство дренажей аналогично предыдущим, но в траншеи засыпают щебень и песок. Они необходимо, чтобы фильтровать воду и не оставлять дренаж открытым.
- Лотки с решетками. Вместо траншей такие системы имеют специальные лотки, изготовленные из пластмассы или бетона. Устанавливают лотки аналогично тому, как выкапывают траншеи, а сверху их защищают специальными решетками. Выглядит такая система значительно лучше двух предыдущих видов.
- Закрытые дренажи. Они находятся под землей, для их создания необходимы перфорированные дренажные трубки и дренажные колодцы. Преимуществ у таких систем много: они полностью находятся под землей, не портят внешний вид участка и их можно устанавливать даже там, где нет естественного наклона ландшафта. Вода в таких дренажах может стекать не только под силой тяжести вниз, но и направляться специальными насосами.
Кроме того, любой из этих дренажей можно установить прямоугольником по периметру, елочкой, параллельными линиями или локально в местах необходимого осушения. Выбор вида и типа строения дренажа зависит от бюджета, которым располагает хозяин участка, его личных предпочтений и свойств самого участка (наличие наклона ландшафта, глубина подземных вод, вид грунта).
Профессионалы рекомендуют устанавливать закрытые дренажи.
Критерии выбора труб
Трубы для дренажей имеют одинаковую форму, но изготавливаются из разных материалов.
В продаже есть асбестоцементные трубы, трубы из полиэтилена низкого давления (ПНД) и поливинилхлорида (ПВХ).
Первые имеют наименьшую стоимость, но запрещены во многих странах из-за негативного влияния асбеста на здоровье людей и состояние окружающей среды.
ПВХ трубы занимают среднее положение по стоимости и удобству применения. Они не имеют перфораций, потому отверстия придется делать самостоятельно.
ПНД трубы стоят дороже остальных, но они уже имеют перфорации, то есть, такая дренажная труба продается уже в готовом виде.
Некоторые трубы продаются с фильтрами в виде обмотки по внешней стороне их стенки. Такие фильтры изготавливаются из геоткани или кокосового волокна.
В целях экономии средств можно сделать перфорации в ПВХ трубах самостоятельно, а после обмотать их геотканью или кокосовым волокном. Диаметр трубы из любого материала должен составлять от 5 до 8 см, в зависимости от количества грунтовых вод.
Почему вода медленно уходит с участка ↑
Структура грунта обычно является неоднородной. При этом каждый слой имеет свой показатель водопроницаемости. Например, у песка он достаточно высокий, тогда как у глины данный параметр на порядок ниже. Именно глина выступает водоупорной породой для верхних водоносных горизонтов.
Расположение грунтовых слоев и подземных вод
В грунт влага попадает в результате осадков. Обычно верхний слой является водопроницаемым, поэтому вода быстро просачивается вниз, пока не достигнет первого водоупорного слоя, где она накапливается в линзах или озерах. Такие запасы бывают настолько большими, что в отдельных случаях могут достигать поверхности, насыщая почву. Очень часто грунтовая вода подмывает постройки и затапливает подвальные помещения. Кроме того, во время морозов влага в почве замерзает и расширяется, что может вызвать разрушение фундамента дома.
Если на участке преобладает песчаная порода, тогда проблемы с грунтовыми водами возникают максимум 1-2 раза в год – в период весеннего паводка и продолжительных осадков. Однако в случае близкого расположения к поверхности глинистого грунта высокий УГВ будет проблемой на протяжении целого года.
Как устроена и выглядит на схемах и картинках система дренажа, обустроенная своими руками?
Дренажная система прокладывается вокруг дома или по периметру земельного участка и может быть двух типов:
- Открытая, состоящая из сети прорытых канав и служащая для осушения почвы в сезон паводков и выпадения осадков.
- Закрытая, заглублённая в землю, с расположенными на дне траншеи дренирующими элементами, которая служит для отведения грунтовых вод. В качестве дренажных приспособлений в такой системе могут применяться:
- водопроницаемые засыпки;
- лотки для собирания воды с отверстиями или без них;
- специальные дренажные трубы.
Для самостоятельного монтажа системы осушения применяют пластиковые трубы (дрены) с перфорацией — небольшими отверстиями, обеспечивающими попадание влаги в магистраль непосредственно из почвы. Дрены укладывают на слой дренажа в траншею, размер которой должен превышать диаметр трубы примерно на 40 см.
Для дополнительной защиты магистрали от засорения, предотвращения заиливания труб и увеличения срока их службы используют дрены, обёрнутые полотном из геотекстиля либо кокосовым волокном. Последние пользуются особой популярностью благодаря своим высоким защитным и эксплуатационным свойствам.
Трубы располагают под уклоном, обеспечивая стекание вод либо в специальный сборник (для стоков — в фильтрационный колодец или септик), либо в водоём за пределами участка.
Дренажная траншея открытого типа:

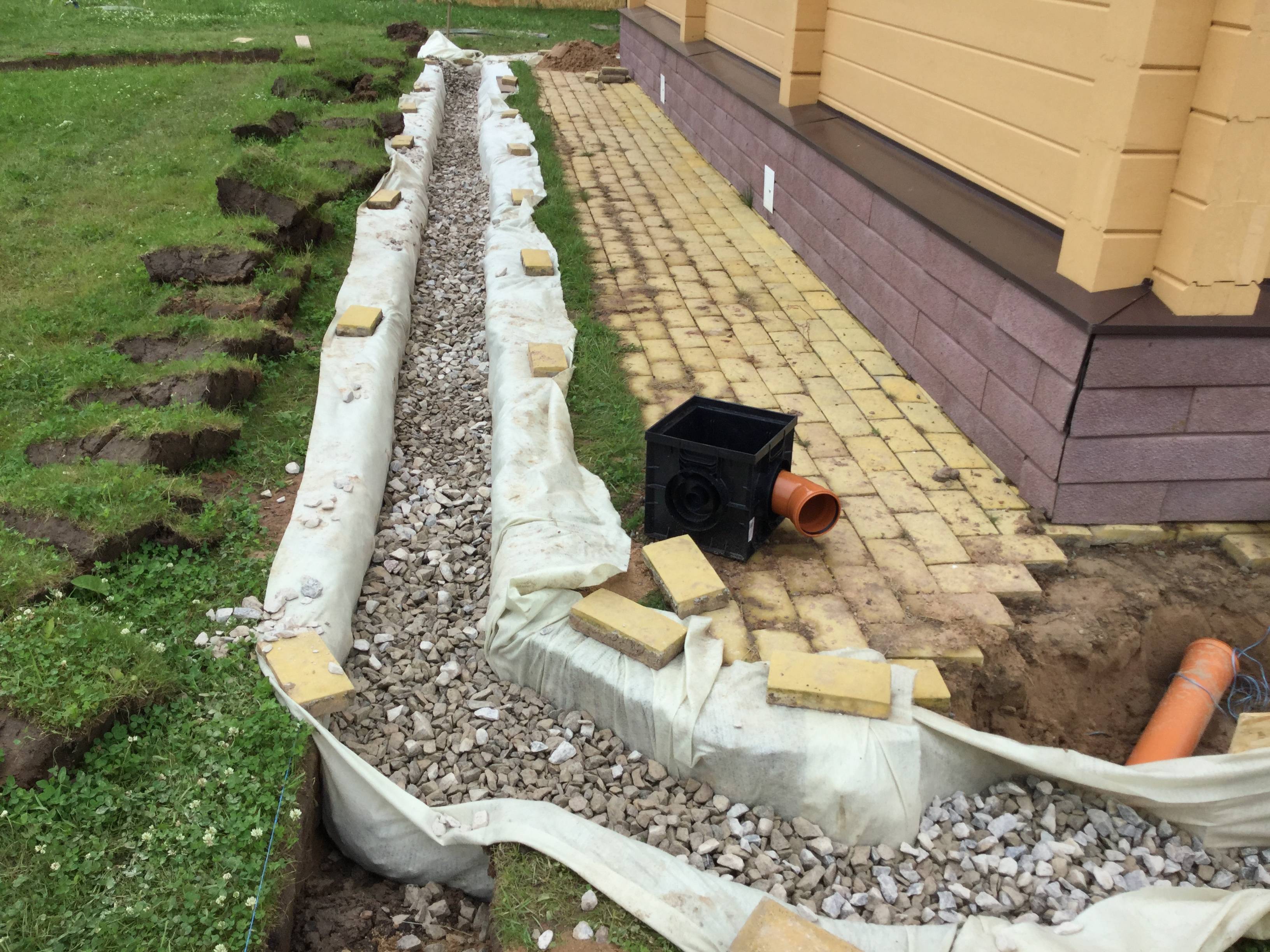

Один из вариантов открытого дренажа в окончательном виде:
Укладка труб дренажа закрытого типа:
Вариант схемы расположения закрытого дренажа:
Глубинный дренаж
Для сохранения конструкций дома, сарая, гаража необходим глубинный дренаж. Он располагается на определенной глубине. Конструктивно этот вид дренажа всегда закрытый. Делится на два вида:
- пристенный, или кольцевой, предназначенный для отведения грунтовых вод от фундаментов и цоколей зданий. Глубина залегания – ниже подушки фундамента. Обычно дрены располагаются кольцом со всех сторон фундамента на уровне водоупорного слоя;
- дренаж участка с высоким уровнем грунтовых вод. Его выполняют, если участок заболоченный и необходимо осушить всю площадь. Дрены располагаются на меньшей глубине, чем при устройстве пристенного дренажа (обычно чуть ниже уровня промерзания).
Зачем нужен дренаж участка
Лишняя влага на участке создает хозяевам большие проблемы не только с получением обильного урожая, но и с безопасным проживанием в доме:
- Скопление воды в основание фундамента провоцирует движение почвы и способно негативно отразится на целостности постройки.
- Во влажных подвалах появляется плесневый грибок, который постепенно распространяется по всему дому.
При высоком уровне грунтовых вод влажная почва «выдавливает» септик и создает проблемы в сточной системе.
- Переувлажнение приводит к загниванию корней растений, что мешает нормальному росту садовых культур и пагубно отражается на урожае.
- На участке с сильным уклоном потоки воды вымывают плодородный слой земли.
Все эти неприятности можно избежать, если правильно оборудовать дренажную систему на участке.
Причиной излишней влаги могут служить три категории воды. Поверхностные – образуются при ливневых осадках, выпадающих на протяжении долгого времени. Подземные – имеют разный уровень залегания, величина которого зависит от времени года. Зимой вода опускается до нижней границы, а весной поднимается до максимальной высоты. Верховодка, этим подземным водам не удается полностью уйти в почву, потому что на их пути встречается препятствие – например, плотный пласт из глины.
Применение дренажных систем по месту их расположения
Преимущества и недостатки дренажа участка «под ключ»: цена и другие параметры
Если сложить стоимость труб и расходных материалов, не получится определить точно общие затраты. Для объективности придется добавить транспортные, монтажные, иные сопутствующие расходы. Они возрастают, если предполагается создать сложный дренаж участка. Цена работы в некоторых случаях значительно превосходит инвестиции в комплектующие детали проекта. Ниже приведены расценки на типовые профильные услуги «под ключ»:
| Наименование работ | Разновидности услуг | Цена, руб. |
| Проектирование | Участка | 12000-20000 |
| Фундамента | 14000-180000 | |
| Выезд к заказчику | 1500—3000 | |
| При выполнении задания под ключ | Бесплатно | |
| Установка системы | На участке с применением поверхностной/глубинной технологии | 900-1100/1350—1800 |
| Для защиты фундамента с глубиной траншеи ½/2,5 м | 2400—3200/3800-4900/5100—7600 | |
| Монтаж дренажного колодца | Из 2-3 железобетонных колец | 32000-42000 |
Особенности глинистых участков
Растения страдают от переизбытка влаги в первую очередь. Их корни не получают необходимого для развития количества кислорода. Результат оказывается плачевным — растения вначале чахнут, а потом и вовсе пропадают. Причем, это относится и к культурным растениям, и к газонным травам. Даже в случаях, когда глина сверху прикрыта слоем плодородной почвы, уход воды будет затруднен.
Также важна комфортность работ на участке, ведь при отсутствии водостока даже небольшой дождь способен превратить глинистую почву в болото. Работать на такой земле нельзя будет несколько дней.
Когда вода долго не уходит, возникает риск подтопления фундамента и его промерзания при наступлении холодов. Даже очень хорошая гидроизоляция не способна иногда защитить фундамент от разрушения, так как она и сама может быть разрушена замерзшей влагой.
Преимущества наличия дренажной системы на участке
Делаем вывод: дренаж участка от грунтовых вод просто необходим. И если он еще не сделан, то не стоит откладывать его строительство.
Последовательность выполнения работ
Для начала необходимо сложить схему дренажной системы. Для этого надо определиться с такими факторами, как: тип системы, на какой уровень подходит грунтовая вода на участке, где именно на территории будут проводиться работы. Такая схема создается с учетом расположения всех конструкций на участке и размещения водосборника.
Поверхностная точечная система
Такая система водоотвода является самой простой в исполнении. Водоприемники устанавливаются в тех местах где скопление воды происходит больше всего. Точечный дренаж можно часто увидеть на опалубках здания в месте, где спускается труба водостока крыши. Как правило, такой водозаборник может соединяться с основной канализацией при помощи пластиковой трубы.
В некоторых случаях монтируется часть линейного водоотвода от водозаборника, что обеспечивает визуальный контроль перемещения воды, а также если пластиковую трубу по каким-то причинам проложить нет возможности.
Система линейного типа
Такая система дренажа применяется для обустройства участков с наклонной поверхностью. Особенностью такого водоотвода является установка специального открытого водоприемника, который сверху закрывается сеткой. Линейный водоотвод монтируется по длине всей поверхности, с которой будет стекать вода.
Углубленный линейный дренаж
Для монтирования такого водоотвода потребуется больше затрат по времени и финансам. Для начала создается вся схема дренажной системы. Если все эти работы делаются до начала возведения здания. необходимо не полениться и сделать кольцевую защиту фундамента от грунтовых вод.

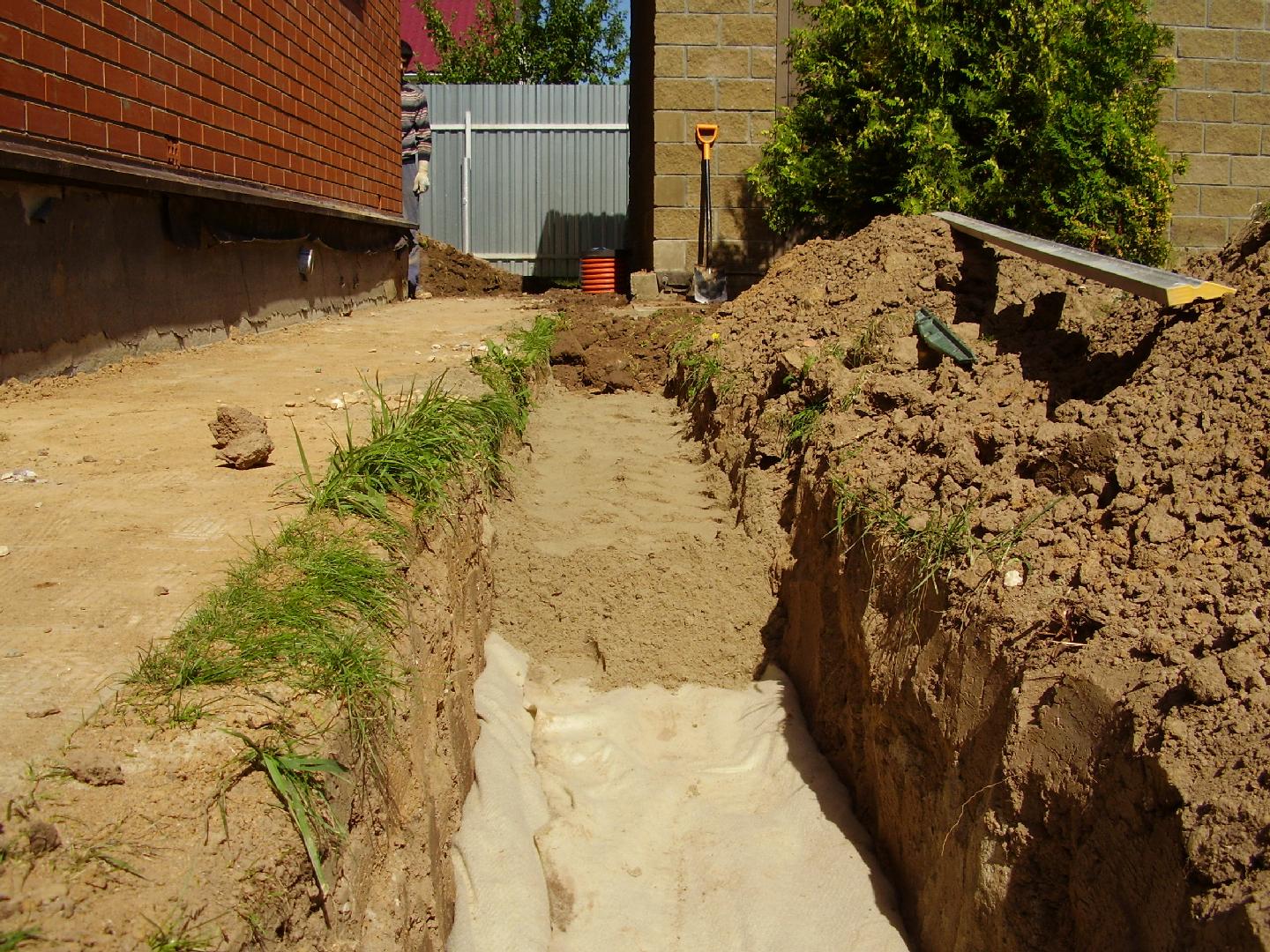

По заданной схеме проводятся земляные работы. Глубина траншеи должна быть ниже залегания грунтовых вод. На дно засыпается слой щебня на толщину 10 см. это требуется сделать по всей длине ямы. Прокладка труб в обязательном случае должна быть под уклоном. Это обязательно, так как без уклона пролегающих труб будет невозможным протекание воды естественным путем. Распределение уклона должно проводится таким образом, чтобы второстепенные трубы, которые соединяются с магистральной трубой, составляли равномерный уклон.
Укладка труб проводится по заданной траншее. В некоторых случаях перед этим трубы необходимо обернуть геотекстилем. Этот материал не подвергается гниению и защищает дренажную систему от засорения. Для поворотов используются поворотные колодцы. Они позволяют изменить направление дренажа под любым углом.
После того как вся система смонтирована и подключена к канализации, проводится ее проверка. Для этого в дренаж необходимо залить воду и посмотреть, как она стекает. На окончательном этапе проводится засыпка траншеи. На уложенную трубу насыпается слой щебня не менее 30 см. затем на щебневую подушку насыпается слой песка. Некоторые специалисты рекомендуют слои прокладывать геотекстилем, что позволит более эффективно проводить фильтрацию.
Обязательным условием является установка смотровых окон. Они позволят выявить засорение в любой части дренажной системы.
Порядок выполнения работ при строительстве дренажных систем
Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:
- Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
- Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
- При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
- При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.
Как строить открытую дренажную систему
Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.
Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.
Строительство лоткового дренажа включает в себя следующие шаги:
- Прокладка траншей при соблюдении необходимого уклона.
- Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
- Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
- Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.
Как выполняется строительство закрытого дренажа
Постройка дренажной системы закрытого типа состоит из следующих шагов:
- Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
- Прокладка траншей под дренажный трубопровод.
- Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
- Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
- Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
- Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
- Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
- Закапывание канав грунтом, поверх которого можно уложить дерн.
Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.
Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой
И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж
Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!
Дренажная скважина как способ понижения УГВ ↑
Чтобы влага быстро уходила с территории, на участке необходимо пробурить одну или несколько дренажных скважин. С их помощью прорезается водоупорный слой и открывается доступ поверхностным водам к водоносным горизонтам, расположенным на большой глубине.
Поскольку основную неприятность доставляет верховодка, обычно достаточно пробурить лишь верхний водоупорный пласт, чтобы устранить проблему с переувлажнением почвы. Как правило, бурится дренажная скважина на глубину не более 4 м. В отдельных случаях глубина дренажа может составлять больше 10 м.
Бурение дренажной скважины производится до водопроницаемой породы
Считается, что вокруг скважины образуется своеобразный гидроконус с углами раскрытия около 45° относительно вертикальной оси. И хотя такие данные достаточно условны, они помогают при определении схемы расположения дренажных отверстий на участке.
Общие правила при создании дренажной системы
Чтобы дренаж вашего участка был выполнен правильно, нужно обращать внимание на такие моменты:
- Направление водостока должно быть максимально приближенным к естественному.
- Укладка труб для водоотведения производится с уклоном не меньше 3 см на 1 м.
- Если систему дренажа разрезать, то мы увидим, что: сначала идет слой песка, далее укладывается щебень или гравий, после этого сверху кладут трубы с обмотанные геотекстилем с 3 см зазором. Затем трубы сверху целиком покрывают слоем щебня. Последний слой является грунтовым.
эффективности дренажа. щебня крупной фракции
Стоит также отметить, что систему нужно обязательно вывести в ливневую канализацию или в водоем. В обоих случаях на конец трубы для вывода ставят обратный клапан. Если же отсутствует подобная возможность, то нужно поставить сборный колодец, из него необходимо систематически производить откачку вод.
Материалы
Какие материалы необходимы для работы? Основной элемент дренажа – труба. Для системы используют перфорированные трубки, в которые просачивается влага из грунта. Трубки укладываются под уклоном и подключаются к магистральному каналу. По которому вода отводится в колодец или в водоем. В общем, схема устройства глубинного водоотвода, независимо от сферы применения (защита фундамента, использование на сельскохозяйственных угодьях для ограждения растений от излишней влаги) состоит из таких элементов:
- Водоприемник. Для этих целей или используют естественные образования (реки, озер, каналы), или устраивают колодцы. Для небольших участков чаще применяют колодцы, в которые вода из коллекторов. Из самих колодцев вода просачивается в грунт, если на глубине он способен принять влагу, или откачивается насосами по мере заполнения в естественные водоемы.
- Магистральный канал. Он прокладывается от самой возвышенной точки участка к самой нижней. По этому каналу стекает вся собранная системой влага. Для небольших систем дренажа он не используется.
- Закрытые коллекторы. Это трубопроводы, в которых собирается влага из нескольких дренажных труб.
- Смотровые колодцы.
- Дренажные трубопроводы.
В качестве труб применяют изделия из пластика, керамические дырчатые или асбестоцементные трубы с пропилами. Сейчас чаше применяют перфорированные трубы из поливинилхлорида (ПВХ) или полиэтилена (ПЭ). Трубы из ПЭ более гибкие, что расширяет сферу их применения. Специализированные дренажные трубопроводы имеют изготовленную на производстве перфорацию. Для них применяют системы фильтрации из кокосового волокна или геотекстиля.
Основные преимущества пластиковых дренажных трубопроводов:
- легкость;
- простота установки;
- гофрированная стенка трубы позволяет защитить перфорацию от налипания грязи;
- гибкость применения.
Как сделать дренаж фундамента на глинистой почве? Рассмотрим поэтапно внедрение такой системы на проблемном участке.
