Подключение комнатного термостата к газовому котлу

ТОП термостатов 2017–2018

Изучив мнения потребителей и проанализировав информацию нескольких авторитетных интернет-изданий, ежегодно составляющих рейтинговые перечни наиболее обсуждаемых моделей климатического оборудования, несложно сделать вывод о популярности термостатов таких марок, как:

Bosch

При этом в компании считают, что лучший терморегулятор для газового котла Bosch – разумеется, Bosch. И, хотя в сети так немало информации о благополучном симбиозе климатической техники этого производителя с термостатами иных компаний. Однако, например, программный цифровой терморегулятор «Бош» определенно заслуживает внимания. Модель снабжена цифровым дисплеем, имеет калибровку температурного датчика, имеет резервные варианты питания. Прибор может регулировать температуру в помещении в соответствии со временем суток и днями недели.

Регулятор температуры CR10

В видео подробно рассказано о регуляторах Bosch серии EMS.

Ariston

Также, выбирая комнатный термостат для газового котла аристон, стоит обратить внимание на термостаты, предлагаемые этой итальянской компанией. Среди них можно встретить и модели, способные программировать необходимый температурный режим не только на неделю вперед, но и на любой час предстоящей недели

Есть и менее сложные, зато более дешевые варианты, «умеющие» задавать желаемый температурный режим на ближайшие 24 часа. Тем не менее, доступность почасового программирования помогает хозяевам дома решать немало проблем, включая и экономию газа и электричества.

Владельцам котлов «Аристон» предлагаем присмотреться к пульту управления Sensys.

Пульт управления Ariston Sensys

Преимущества:

• полный контроль системы через протокол bridgenet;
• простая настройка/управление параметрами системы;
• регулирование температуры;
• отображение параметров гелиосистемы (если подключена);
• отображение отчета энергоаудита (кВт), производительность гелиосистемы, сокращение выбросов CO2, запаса горячей воды;
• электронный датчик комнатной температуры;
• простое в управлении суточное и недельное программирование режима отопления;
• простое в управлении суточное и недельное программирование режима ГВС (в случае подключения к одноконтурному котлу внешнего бойлера).

Protherm

Эта компания также рекомендует подключение термостата к газовому котлу «Протерм»только при использовании «родных» моделей. На это имеется ряд причин. Например, благодаря специальной коммутационной шине eBus, терморегулятор может контролировать модуляцию газовой горелки. Термостаты других производителей подключаться таким образом к котлу «Протерм» не могут. Кроме этого, на дисплее некоторых моделей от Protherm можно увидеть не только заданные режимы работы котла, но и коды возникающих ошибок. К тому же система при необходимости, способна сама перезапустить котел. Таким образом регулируется температура котла.

Комнатный регулятор температуры Exacontrol 7 для котлов Proterm

Buderus

Подключение комнатного термостата к газовому котлу «Будерус»также создаст меньше проблем, если речь идет о приборе, выпускаемом этой же компанией. Тем более что разработчики предусмотрели простой и интуитивно понятный интерфейс для прибора.

Программируемый комнатный термостат Simple MMI 7 Days – с коммуникацией по протоколу OpenTherm. Предназначен для полного управления котлом и комфортного управления температурой в помещении

RQ

Если удалось приобрести комнатный термостат rq10, подключение к котлу той же марки не составит труда. Тем более что качество этой техники редко вызывает нарекания.

Комнатный механический термостат CEWAL RQ10

Ferroli

Комнатный термостат для газового котла Ferroli – весьма удачная разработка итальянской компании.

Беспроводный аналоговый двухпозиционный терморегулятор Ferroli FABIO 1W (вкл/выкл) с суточным программированием

Baxi

Также в тренд вышел терморегулятор для газового котла Baxi, – удобный в установке и управлении, также отличающийся интуитивно понятной системой регулировки и обеспечивающий значительную экономию владельцам дома.

Механический комнатный термостат BAXI используется для определения комнатной температуры и передачи данных котлу, обеспечивая обратную связь. Регулирует температуру помещений в пределах от 8°С до 30°С

Разновидности приборов

Выбор выносного термостата для газового котла основан на учёте нескольких характеристик, к числу которых относится тип подключения. Бесперебойную работу обеспечивает контактирование выносного модуля с устройством, управляющим работой газового котла. С конструктивной точки зрения существует пара основных вариантов:

• кабельные модели, подключаемые к газовому котлу посредством проводов;
• беспроводные модели с дистанционным способом обслуживания.

Механический

• долговечность;
• низкая стоимость;
• возможность ремонта;
• устойчивость к перепадам напряжения.

К основным недостаткам механики можно отнести не слишком точную настройку и вероятность погрешности в пределах 2-3оС, а также необходимость периодически осуществлять корректировку показателей в ручном режиме.

Электронный

В большинстве случаев электронные термостаты для газовых котлов представлены выносным датчиком с дисплеем и особым регулирующим элементом, отвечающим за функционирование котла. В настоящее время с этой целью используются модели с таймером, отслеживающие температуру воздуха и изменяющие её согласно нужному графику, а также электронные аналоги. Основные преимущества электронных устройств:

• дистанционное управление;
• самая минимальная погрешность;
• возможность монтажа в любом помещении;
• регулировка температуры воздуха согласно графику;
• максимально быстрая реакция на температурные изменения.

Практически мгновенное реагирование на изменения температуры воздуха в помещении позволяет обеспечить существенную экономию энергоресурсов. К недостаткам можно отнести только достаточно высокую стоимость таких современных приборов.

Программируемые

Так называемая «умная» техника отличается достойной функциональностью, которая включает в себя контроль температурного режима, почасовую корректировку и программирование согласно дням недели. Особой популярностью пользуются жидкокристаллические модели, имеющие очень удобный и интуитивно понятный интерфейс, а также Wi-Fi встроенного типа.

Важные достоинства программируемых моделей:

• наличие функции «день-ночь»;
• значительная экономия энергоресурсов;
• программирование режима на длительное время;
• возможность дистанционного управления всей системой.

Газовые отопительные котлы снабжаются устройствами со встроенными сим-картами, что позволяет вносить коррективы посредством самого обычного смартфона. К недостаткам любых программируемых моделей пользователи относят достаточно высокую стоимость этих приборов.

Проводные и беспроводные

Для проводных термостатов характерно наличие механического или электронного управления. Такие устройства фиксируются только посредством проводной системы, предназначенной для соединения с газовым отопительным оборудованием. Диапазон действия, как правило, не превышает 45-50 метров. В последние годы всё чаще монтируются программируемые модели комнатных термостатов проводного типа.

Беспроводные устройства включают в себя рабочую часть для монтажа непосредственно возле прибора отопления, а также отслеживающий элемент с дисплеем. Датчики могут оснащаться дисплеем-сенсором или управлением кнопочного типа. Функционирование обеспечивается радиоканалом. Наиболее простые модели способны отключать или подавать газ. В более сложных устройствах предусмотрено также наличие специальной программы для настроек с целью внесения изменений в заданные параметры.

Как выбрать термостат?

На выбор терморегулятора могут оказывать влияние некоторые обстоятельства, с отоплением никак не связанные. Например, стадия ремонта.

Если на момент покупки прибора вы занимаетесь обновлением интерьера или планируете нечто подобное, целесообразно приобрести выносной термостат с проводной связью: провод легко можно будет проложить скрытым способом.

Если же ремонт уже закончен, скрытая прокладка обойдется слишком дорого (в доме снова придется устраивать разруху), так что лучшим выбором будет термостат с радиосвязью

Правда, при этом следует учитывать, что стены иногда могут мешать прохождению сигнала, поэтому перед установкой важно проверить качество связи между отдельными модулями

Выбирая прибор, стоит обратить внимание и на разные полезные опции. Весьма удобными в эксплуатации являются термостаты, оснащенные пультами дистанционного управления

А тому, кто частенько сталкивается с перебоями в электроснабжении, есть смысл приобрести модель со встроенными аккумуляторами или работающую от батареек.

Чтобы упростить работу по монтажу и настройке, выбирайте терморегулятор той же марки, что и котел.

Рабочий принцип комнатного термостатического клапана

Воздушный терморегулятор для котла на газе в середине имеет термочувствительный компонент. В этом измерителе температуры находится газ, который становится шире при нагревании и сжимается при охлаждении. В результате данных процессов происходит замыкание / отключение питания контактов цепи питания оборудования которое работает на газу.

Все зависит от модели термостат как правило имеет:

Один или несколько температурных датчиков;

Цифровой таймер программирования рабочих режимов котла;

Механический регулятор выставления нужного режима температур;

Монитор с программным блоком управления.

Беспроводной терморегулятор TEPLOCOM TS-2AA/3A-RF, цена около 6000 рублей

Незамысловатым считается гаджет с механическим тумблером, благодаря которому ставятся параметры режимов выключения и включения оборудования для котельной. Наиболее продвинутыми считаются термостатические клапаны с программируемым блоком управления, дающим возможность задать установки работы отдельно для дня и ночи. Это как станция насосная и обычный скважинный насос – функции в общем исполняют равные, но возможности у них отличаются.

Установочная схема TEPLOCOM TS-2AA/3A-RF

Зачем нужен термостат?

Без комнатного термостата обычный газовый котел включается и выключается, отслеживая температуру в трубах водяного отопления. При первоначальном включении он нагревает теплоноситель до установленных параметров, а потом гасит факел в топке. Затем по мере охлаждения воды он вновь запускается и начинает цикл нагрева до нужных значений заново.

Однако на температуру воздуха в комнате влияют не только радиаторы отопления. При одинаково нагретых батареях в солнечный день она в помещении несколько выше, а холодной ночью наоборот немного ниже. Поступление тепла от солнца и теплопотери через окна со стенами никуда не исчезают.

В результате горелка газового котла постоянно зажигается и гаснет, а о температурном комфорте в комнатах говорить не приходится – то холодно, то жарко. Приходится регулярно открывать / прикрывать краны на радиаторах. Однако не каждая схема отопления частного дома предусматривает подобное, что вынуждает вручную подстраивать работу уже самого котла. А это неудобно и требует постоянного хождения к водонагревателю.

Контроль температуры — экономия ваших денег

Вода в батареях остывает быстрее, чем комнатный воздух. Чтобы поддерживать теплоноситель горячим, газовому котлу приходится включаться на пару минут четыре–пять раз в час. А вместе с ним обычно работает и циркуляционный насос. Такой жесткий режим неизбежно приводит к их быстрому износу. Но если в системе есть комнатный термостат, то количество циклов «включения / выключения» водонагревателя и насосной техники уменьшается в полтора–два раза.

В итоге с воздушным терморегулятором оборудование служит дольше, чем без него. Причем им рекомендуется укомплектовывать как газовый, так и электрокотел для отопления частного дома либо квартиры. А вот с твердотопливным аналогом такой прибор устанавливать не стоит. Регулировать им процесс горения дров или угля получится, только если печь имеет вентилятор для принудительного поддува кислорода.

Что такое терморегулятор для электрических котлов отопления Его основные функции и типы

Терморегулятор для электрического котла отопления, независимо от его принципа работы – это оборудование, которое способно управлять работой нагревательного элемента, в зависимости от температуры теплоносителя в системе отопления дома или от температуры окружающего воздуха. Упрощенно схему работы любого терморегулятора можно представить так: пользователь на панели оборудования задает нужный ему интервал температур либо теплоносителя в контуре отопления, либо воздуха в помещении. Терморегулятор включает котел.

Последний работает до тех пор, пока температура теплоносителя или воздуха не достигнет указанного верхнего предела. Далее термостат выключает нагревательный элемент котла. Отопление автоматически включается в тот момент, когда температура в помещении не опустится ниже указанного на терморегуляторе предела. Как результат подобная автоматика для электрических котлов отопления без постоянного контроля со стороны человека способна поддерживать нужный микроклимат в доме и позволяет рационально использовать энергоноситель.

Терморегулятор для электрокотла отопления может быть механическим и электронным, проводным и беспроводным. Цена меняется в зависимости от типа оборудования. Каждый тип термостатов имеет свои преимущества и недостатки.

Так выглядит механический терморегулятор.

В их основе лежат либо биметаллические пластины, либо газо- или жидкостно-заполненные сильфоны. Последние срабатывают очень просто. Под воздействием повышенной температуры вещество, заполняющее сильфоны, способно расширяться, тем самым перекрывая или открывая (в зависимости от температуры окружающей среды) ток теплоносителя, что, в свою очередь, сказывается на работе основного нагревательного элемента. Котел включается/отключается.

Биметаллический терморегулятор для электрического котла отопления срабатывает следующим образом: биметалл под действием высокой температуры способен изгибаться, тем самым размыкая электрическую сеть. Как результат – нагревательный элемент электрокотла отключается. С понижением температуры пластина снова выравнивается, цепь замыкается, котел возобновляет работу. В результате батареи становятся теплыми. Между прочим вакуумные радиаторы отопления — отличное решение при желании сэкономить.

Преимущества, которыми обладает механический термостат для электрического котла отопления:

• простота в управлении;
• невысокая стоимость;
• долговечность;
• устойчивость к скачкам напряжения в сети.

Недостатки оборудования:

• низкая чувствительность;
• отклонение от заданного диапазона температур на 2-3 градуса.

Электронный терморегулятор оснащен дисплеем.

Это сложная система, способная поддерживать нужную температуру в помещении продолжительный промежуток времени без вмешательства человека. Подобная автоматика для электрокотлов отопления состоит из выносного датчика и блока управления. Последний непосредственно влияет на работу котла. Выносной датчик подключается к нагревательному элементу через провода либо дистанционно. Датчик снимает показания температуры в контрольном помещении, согласно показаниям контролируется работа электрокотла. Он включается либо отключается.

Электронная автоматика для электрических котлов отопления и ее преимущества:

• многофункциональность (отвечает за работу котла, циркуляционного насоса и др.);
• точность (незначительные отклонения от заданных человеком параметров температуры);
• независимость (оборудование может работать без вмешательства человека от 8 часов до 1 недели);
• несколько режимов работы.

Недостатки:

• высокая выходная стоимость;
• дорогое сервисное обслуживание;
• монтаж выполняется только профессионалами;
• недопустимы скачки напряжения в электросети.

Как выбрать?

Там, где централизованного снабжения газом нет, для отопления построек применяются котлы, работающие на электричестве. Среди их преимуществ можно назвать отсутствие необходимости создания дымохода, экологичность, простоту монтажа, хорошую производительность, наличие панели управления для работы в авто режиме. Если говорить о недостатках, то он по сути один – высокое потребление электрической энергии, что и становится причиной большой стоимости таких систем. Но если установить комнатный терморегулятор, то это даст возможность снизить энергетические затраты на 25 – 30 процентов и осуществить настройку индивидуального обогревательного режима.

Перед приобретением следует помнить, что лучше всего, если котел и термостат будут выпущены одной компанией. Популярностью пользуются решения, которые произведены такими компаниями, как Baxi, Ariston, Bosch и другие.

Кроме того, следует брать в расчет следующие факторы:

учитывать целевую аудиторию (если вы покупаете прибор для дома, где живет пожилой человек, то поинтересуйтесь, сможет ли он разобраться с каким-нибудь программируемым беспроводным регулятором с датчиком воздуха); при выборе модели обратить внимание на простоту управления (знать его предельный и аварийный режимы); лучше приобретать терморегулятор, оснащенный дисплеем (такие модели удобнее тем, что кроме какого-то заданного параметра, дают возможность увидеть температуру воздуха в интересующий момент времени);

• для работы термостата нужно электричество, а в сельской местности часто с ним бывают проблемы (по этой причине лучше покупать модели, которые не слишком чувствительны к отсутствию электричества, например, механические;
• если вы отдаете предпочтение электронному варианту, то следует брать модель, которая будет хотя бы работать от батареек или же устанавливать в доме источник бесперебойного питания;
• все приборы отличаются друг от друга по мощности, поэтому для правильной работы регулятора, следует точно знать технические характеристики прогреваемого помещения;
• следует брать в расчет и материал, из которого изготовлена постройка (в домах, сделанных из дерева, проводные термодатчики лучше не устанавливать по причине того, что проштробить под них каналы в дереве будет нельзя).

Управление работой котла

Терморегулятор для инкубатора

Газовый котел или электрокотел может управляться устанавливаемым в жилой комнате термостатом, а также более сложным регулятором температурного фона – программатором. В зависимости от конструкции котла существует три варианта подключения таких регулирующих устройств:

• К специальным разъемам на плате управления котла (для настенных энергозависимых моделей);
• Последовательно к котловому терморегулятору с обязательным подключением к газовому клапану (для энергонезависимых напольных моделей);
• Вместо котлового терморегулятора (для напольных котлов).

Современный проводной программатор для газового котла

Важно! Для монтажа таких регуляторов выбирают самые отдаленные от котла наиболее посещаемые жильцами комнаты: спальню, зал

Какой термостат нужен для электрического котла

Многие котлы изначально рассчитаны на подключение к ним терморегуляторов. При этом создатели котельного оборудования сразу в тех. документах указывают все важные моменты.

Если покупается электронная модификация термостата, то лучше всего отдать предпочтение той, что рекомендована изготовителем котельных агрегатов.

В идеале терморегулятор должен осуществлять контроль за деятельностью нагревательного устройства, а точнее подачу в него топлива. Это самая лучшая схема подключения термостата. С помощью нее можно сэкономить много горючего.

Итак, какой же выбрать комнатный термостат для электрического котла? Организация DS Electronics выпустила две модификации цифровых термостатов для электрокотлов — rk и BeeRT. Они обе созданы для установки в распределительный шкаф посредством типовой ДИН-рейки высотой 35 мм.

Модель terneo rk чаще всего используется для управления электрическим котельным оборудованием с потребляемой мощностью до 7000 ВА и усовершенствования процесса деятельности старых котлов. Допустимые границы по температуре жидкости у него т (–55)…(+125) ºС.

Текущий температурный режим воды и сообщения системы отображаются на цифровом дисплее. Есть один светодиодного типа индикатор, сигнализирующий об активации нагревательных деталей котла. Настройку работы, а также навигацию по меню упрощают кнопки. Установленные параметры использования электрокотла надежно сохраняются посредством энергетически зависимого модуля памяти.

Важнейшим нюансом для термостата rk считается возможность корректировки величины температурного гистерезиса котла, в границах от 0,5 до ºС. Меньшая его величина способствует более точному поддержанию температурного режима жидкости. А большая — приводит к уменьшению числа коммутаций, что ведет к увеличению ресурса его деятельности. Корпус регулятора сделан из негорючего материала — поликарбоната. Есть термозащита.

Если температура внутри обшивки регулятора повышается до 80 ºС, запускается защита и питание нагрузки (электрический котел) будет отключено. Восстановление рабочих опций происходит после спада ее до 60 ºС с последующим нажатием любой из клавиш термостата.

Модель terneo BeeRT реализует те же задачи, что и предыдущий прибор. Но есть некоторые отличия в тех. характеристиках. В упаковке с регулятором есть два датчика температуры. Границы регулировки температурного режима 5…85 ºС, а гистерезиса — 1…30 ºС. Макс. мощность котла, подсоединенного к регулятору, равна 2 х 3000 ВА. Помимо цифрового дисплея, есть несколько индикаторов-светодиодов разных цветовых решений. Каждый из них визуализирует работу своего элемента системы отопления — ТЭНов и циркуляционной насосной установки. С помощью терморегулятора BeeRt можно улучшить работу насоса.

Известно, что жидкость в месте замера ее температуры стынет намного быстрее, чем в системе отопления. Для компенсации этого явления насосная установка активируется за одну минуту до подачи питания на нагревательные детали котельного оборудования. Таким образом, можно избежать нерациональной работы нагрузки и уменьшить количество потребления электрической энергии.

Чтобы избежать точечной концентрации нагретой в котле воды, термостат отключает циркуляционный насос через одну минуту после нагревателей. Еще за счет настроек можно ограничить значение температурного режима жидкости в трубопроводе подачи электрокотла. Это поможет избежать перегревания оборудования и его поломки в случае отказа насосной установки, а также исключить риск термических повреждений пользователей.

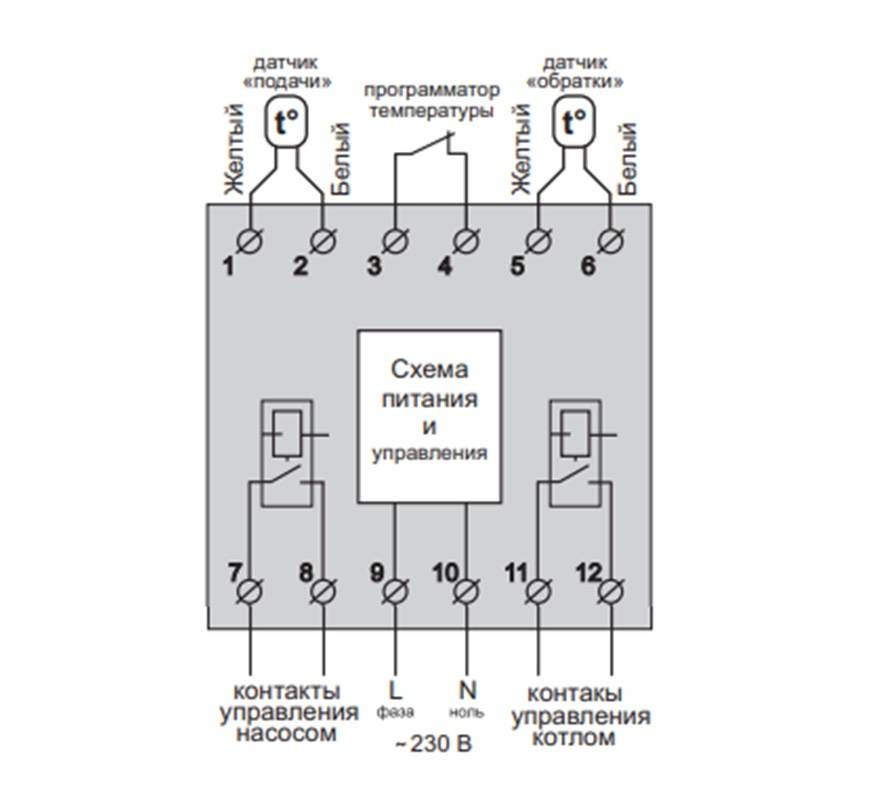

Как правильно подключить термостат BeeRT к котельному агрегату? В соответствии со схемой 1 питающее напряжение 230 Вольт, подают к клеммную колодку 9 (фаза L) и 10 (ноль N). От клеммников , осуществляется управление циркуляционной насосной установкой, а 11, 12 — нагревательными деталями (ТЭНами) котла. Датчики температурного режима жидкости подключают следующим способом:

Подающей (красный цвет) трубы отопительной системы — к клеммным колодкам 1 (желтый проводок) и 2 (белый).
Обратного (синий цвет) трубопровода — на клеммники 5 (желтый) и 6 (белый).

Клеммы 3 и 4 созданы для контактной группы программатора. Требования по установке регулятора температуры BeeRT полностью совпадают с аналогичными, применяемыми к иным электронагревателям terneo.

Как выбрать термостат для газового котла?

Для выбора термостата нужно определиться, как часто он будет использоваться. Если предполагается постоянное применение, то лучше беспроводных моделей с разными температурами режимами вам не найти.

Выбирая такой вариант, обращайте внимание на наличие функции управления через телефон, интеграцию в систему «умный дом». Часто использование термостата возможно, например, в том случае, если у вас двухконтурный котел, и вы каждый день нагреваете воду для купания

Часто использование термостата возможно, например, в том случае, если у вас двухконтурный котел, и вы каждый день нагреваете воду для купания.

Внимание! Частое включение и выключение провоцирует не только лишние расходы, но и износ котла. При покупке термостата ручная регулировка котла уйдет в прошлое

Если же отопительный агрегат запускается и отключается время от времени, то вполне можно обойтись простейшими моделями с минимум режимов и функций

Всегда обращайте внимание на то, сколько можно сэкономить в будущем за счет использования термостата, а также на срок его службы

Важное значение имеет и легкость управления, например, при помощи пульта вы сможете задавать все нужные режимы, не вставая с дивана

Рекомендации к выбору

Перед покупкой беспроводного термостата следует уточнить такие параметры, как общая отапливаемая площадь помещения и примерный уровень температуры воздуха, который нужно будет поддерживать. Зная эти показатели, продавец поможет правильно выбрать модель регулятора и предостережёт от покупки слишком мощного прибора.

В отношении качества и надёжности лучше всех себя зарекомендовали регуляторы следующих торговых марок:

• Oventrop (Германия).
• Danfoss (Дания).
• Valtek (Италия).
• Kermi (Германия).

Беспроводные термостаты реализует каждая фирма, специализирующаяся на изготовлении отопительного оборудования. При этом производители настоятельно рекомендуют приобретать газовые котлы и температурные регуляторы одной марки.

Это позволит упростить процессы установки и агрегации оборудования. А также использование климатических приборов одного бренда исключает возникновение дополнительных неудобств в их эксплуатации.

Дополнительные опции для эффективного отопления

При выборе комнатного термостата следует обратить внимание на наличие в характеристиках прибора дополнительных функций:

• «ЭКО» — позволяет изменить установочные параметры на меньшее (энергосберегающее) значение на период до 24 часов.
• «Отпуск» — уменьшение расходов газа за счёт снижения температуры в помещении в период отсутствия жильцов до нескольких месяцев.

• «Вечеринка» — дневной режим соблюдается в течение 1—23 часов, после чего система возвращается к нормальной работе.
• «Нерабочий день» — при активировании этой функции в помещении поддерживается воскресная программа до нескольких десятков дней.
• «Открытое окно» — отключение отопительной системы происходит при резком снижении температуры в помещении во время проветривания.
• GSM-модуль или WI-FI-модуль — пользователь может управлять работой газового котла дистанционно через интернет.

Стоимость

Выбирая тип регулирующего прибора, необходимо ориентироваться на следующие критерии:

• стоимость — наиболее дешёвыми являются проводные электронные и беспроводные простые термостаты;
• экономия энергоресурсов — оптимальным решением является приобретение программируемых приборов.

Стоимость самых простых комнатных термостатов составляет, в среднем, 40—50 долларов. Многофункциональные модели стоят ещё дороже — начиная от 80 долларов. Однако при покупке регулятора необходимо помнить, что прибор окупит себя в течение 1—2 отопительных сезонов за счёт снижения расхода газа и электроэнергии.

Важно! Перед установкой комнатного термостата необходимо осуществить утепление жилого помещения. В противном случае из-за высоких теплопотерь расход энергоресурсов не уменьшится
