Колпаковые и двухколпаковые печи для отопления дома

Преимущества и недостатки печи

Преимущества:

• • высокий показатель коэффициента полезного действия 75-85% (КПД);
  • топливо сгорает при высоких температурах;
  • печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.;
  • несложность в обслуживании, нет необходимости чистить протяженные каналы (малое образование сажи);
  • долговечность эксплуатации печи;
  • эстетичный, оригинальный внешний вид;
  • высокая эффективность, многофункциональность;
  • экономичность;
  • длительное сохранение тепла;
  • форма и дизайн печей могут варьироваться в зависимости от назначения;

  • при периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением.

    Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками;

• совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике.

  Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности;

• конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей;

• особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено.

  И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры;

• самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация.

  Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом».

Именно печи колпакового типа и стали основой для создания многих бытовых, отопительных и варочных печей нового типа, которые дают значительно лучший эффект при меньшем расходе топлива.

Что можно сказать о недостатках печи.

В техническом отношении их нет, но кое-что учитывать все же нужно.

Печь Кузнецова не может иметь массивных стенок — это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам.

Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.

Особенности эксплуатации печи

• Первое — это автоматический режим горения топлива.

  В обычной печи при растопке поддувало рекомендуется открыть на максимальную ширину, чтобы создать большую тягу в печи. Затем, по мере усиления огня в топке, дверцу постепенно прикрывают, чтобы температура пламени несколько снизилась, а тепло в большей степени передавалось в помещение.

  В колпаковых печах манипуляции дверцами и печными задвижками не имеют смысла. Интенсивность горения регулируется соотношением объёма колпаков и топочной камеры. Это происходит автоматически, нужно лишь разжечь огонь и заложить необходимое количество дров или другого топлива.

• Второе, что приятно поражает — это отсутствие необходимости ежедневных чисток зольника.

  Любой горючий материал сгорает в печи полностью, без твёрдого остатка. Сажа на стенках печи почти не образуется: в результате пиролиза происходит окисление углерода до состояния угарного (и частично углекислого) газа.

Дымоходная задвижка, прикрытая неплотно, не приведёт к выхолаживанию печи: горячие газы будут находиться в куполе до тех пор, пока не отдадут всю тепловую энергию кирпичам.

В летнем режиме печь Кузнецова из отопительно-варочной превращается просто в варочную. Для этого достаточно открыть специальную задвижку (её так и называют — задвижка летнего хода), после чего дымовые газы будут поступать в дымоход напрямую, минуя колпаки. Нагреву, соответственно, будет подвергаться только варочная плита.

Температуру внутри варочной камеры можно регулировать задвижкой, установленной на отходящем от неё вытяжном канале. Закрыв задвижку и дверцу камеры, её легко можно превратить в духовку. Для удобства пользования в стенках можно зафиксировать полочки для противня.

Если нужно быстро прогреть помещение или обсушиться, дверцу варочной камеры открывают. При этом температура на конфорках остаётся достаточно высокой для приготовления пищи.

Принцип действия

До того, как начала применяться колпаковая система для отопления дома, были наиболее востребованы канальные сооружения. Нагретый воздух вместе с отработавшими газами поднимались по каналу вверх, осуществляя нагрев его стенок. Далее дым поступал в дымоход и выводился наружу из-за действия искусственной тяги.

Обратите внимание! Система нагревалась неравномерно и быстро остывала, из-за чего спустя некоторое время нарушалась целостность кладки. Ещё одним недостатком этого способа было большое количество образовывающейся сажи

При работе колпаковой печки движение горячего воздуха происходит само по себе: его выталкивает новая порция газа. По сути, любая такая система — двухколпаковая печь, так как в ней всегда присутствует два колпака, которые находятся либо рядом, либо друг над другом. В них задерживаются горячие газы. Обе полости соединяются перемычкой, по которой происходит циркуляция горячего воздуха.

Первый колпак отходит непосредственно от топки. Поступающий в него воздух задерживается и не может двигаться вверх. После этого в зависимости от степени нагревания стенок колпака газ либо отдает тепло и охлажденный попадает снова в топку, где повторно нагревается, либо поступает во второй колпак. Вторая полость служит для создания тяги и более равномерного нагрева.

Данная система таким образом сама регулирует температуру и режим горения, увеличивая или уменьшая пламя в зависимости от того, будет направлено движение газа во второй колпак или в топку.

Обратите внимание! Благодаря постоянно находящемуся в контуре горячему воздуху, который не покидает его, пока максимально не отдаст тепло, КПД печки возрастает до 93%

Преимущества и недостатки

Преимущества:

• постройка требует меньше строительных материалов, чем традиционные конструкции, выполнить кладку легче, поскольку внутреннее устройство проще и не имеет большого количества извилистых каналов;
• экономия материала способствует уменьшению веса конструкции, это позволяет снизить мощность фундамента, горение топлива происходит в интенсивном режиме, что дает минимальное количество сажи и твердых отходов, благодаря этому стенки топки остаются чистыми;
• отсутствие узких извилистых каналов значительно облегчает уход и обслуживание — легче очищать от сажи и копоти, конструкция может быть дополнена водяным баком, духовкой, калорифером или другими модулями;
• размещение духовки в нижней части корпуса обеспечивает равномерный, не слишком высокий нагрев (внутри шкафа температура составляет 200-250 °С), что обеспечивает высокое качество блюд прогрев происходит быстрее, чем у традиционных конструкций, равномерный прогрев стенок печи обеспечивает максимальную теплоотдачу и комфортный микроклимат в доме.

Недостатки:

• пока рабочая температура не набрана, может наблюдаться некоторый недостаток тяги;
• пиролизный дожиг топлива и дымовых газов происходит неравномерно;
• высота печи требует более высоких потолков: минимальная высота потолочной плиты должна составлять от 3,27 м (с учетом противопожарного разрыва в 0,5 м).

Подготовительные работы перед сборкой печи

Перед тем как начать возводить печь необходимо подробно изучить план помещения, где будет стоять печь. Так как она весит достаточно много, фундамент должен быть хорошо укреплён.

Следующая информация поможет правильно и качественно построить печь, чтобы избежать проблем при её дальнейшей эксплуатации.

• Колпак и очаг должны совмещаться сухим швом — размер 2–3 сантиметра. Он необходим для правильного перемещения потоков воздуха. Насыщенные парами воды тяжёлые газы будут перемещаться в очаге, и создавать определённую вибрацию, повышая качество сгорания дров.
• Нельзя объединять топочную с колпаком, так как дрова должны сгорать в определённом объёме. Только так сможет создаваться максимально высокая температура.
• Над топочной камерой должен быть устроен катализатор из огнеупорных кирпичей в виде решётки. Здесь они раскаляются до максимума и дожигают то, что сгорело в очаге.

Если печь будет строиться в деревянном доме, то очень важно оградить стены от сильного перегревания. Для этого на стыках стен и самой печи рекомендуют установить прокладки из огнеупорного материала. Также на стыках печи зазоры, которые будут заполнены огнеупорным материалом, нужны для свободного хода расширения кладки во время её нагревания

Иначе раствор на швах будет давать трещины, и печь будет деформироваться

Также на стыках печи зазоры, которые будут заполнены огнеупорным материалом, нужны для свободного хода расширения кладки во время её нагревания. Иначе раствор на швах будет давать трещины, и печь будет деформироваться.

Полезные советы мастерам перед началом работы

• Огнеупорная защита внутри печи должна располагаться таким образом, как — будто она зависла в воздухе. То есть она не должна соприкасаться со стенками печи.
• Внутреннюю кладку необходимо устанавливать на ребро. Внешняя кладка делается на усмотрение мастера.
• Проволока нужна для усиления кирпичной связки. Поэтому через каждые 2–3 ряда необходимо её прокладывать, чтобы печь была более прочной и устойчивой.
• После полного высыхания раствора стенки печи надо обработать специальным огнеупорным веществом.
• Пробная растопка должна осуществляться с минимальной возможной температуры, с поэтапным прибавлением жара.

Кладка первого уровня колпаковой печи из кирпича

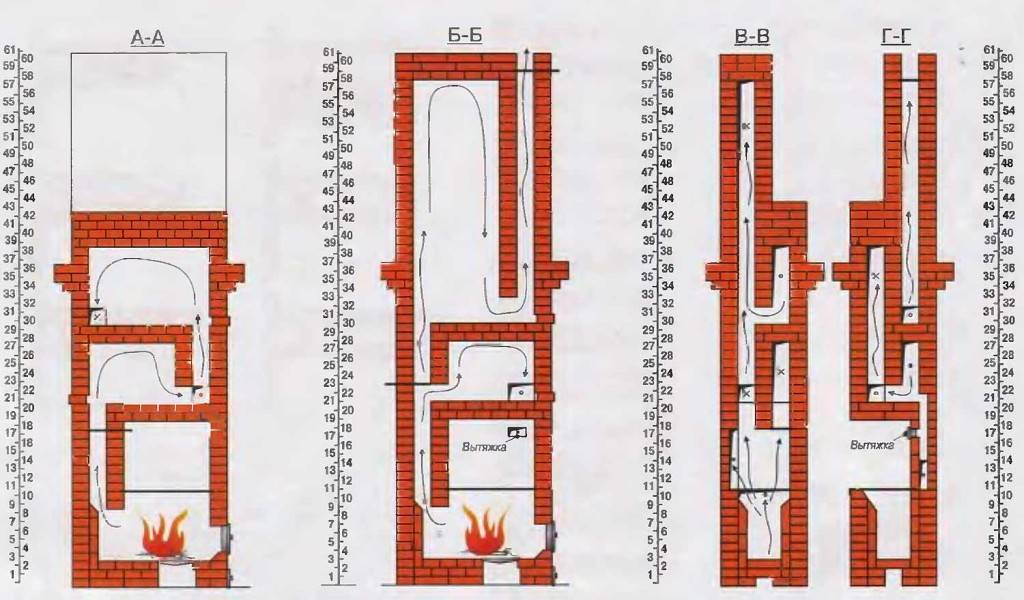

Схема кладки колпаковой печи.

Колпаковая печь, построенная по классической схеме, подразумевает расположение топливника в ее нижней части, благодаря чему печь отлично прогревается, не образуя при этом сажу. Для того чтобы построить такую печь своими руками, потребуются следующие материалы и инструменты:

• кирпич огнеупорный;
• кирпич полнотелый;
• раствор глиняной смеси (вода, глина, конский навоз);
• колосник;
• перфоратор с насадкой-миксером;
• стальная пластина;
• мастерок.

Перед началом выкладки первого ряда необходимо настелить отражающую фольгу. Она обеспечит защиту от потери тепла, перенаправляя идущий вниз поток обратно. Материал должен иметь чуть большие, чем фундамент, размеры, чтобы в дальнейшем имелась возможность подрезания краев. Для кладки колпаковой печи своими руками используют отшлифованные кирпичи, укладывать которые необходимо строго по схеме.

Кладка осуществляется равномерно по всей площади. Боковые стенки кладут ложковым методом справа налево. Таким образом, слева должно быть видно 3 кирпича, справа 2 и сзади 4 кирпича. Правый ряд расположен между двумя крайними кирпичами заднего и переднего рядов. Во время кладки второго ряда нужно установить поддувало и окошко для чистки. Благодаря удобной конструкции внутренней части печи для них можно использовать любое удобное место, единственное условие – окошко для чистки должно находиться под топкой. Третий ряд будет выкладываться таким же образом.

Схема устройства колпаковой печи.

На четвертом ряду разъем для падения продуктов горения уменьшают на 1,5 кирпича вширь. В дальнем от топки углу появится перегородка, которая будет вести в верхний отсек как труба. Следующий ряд повторяет предыдущий, только ободок сброса необходимо обкладывать огнеупорным кирпичом, а поверх него класть колосник. На 6 ряду появляется топка-камин, это будет ее первым рядом. Из топки нужно будет вывести дымоход в соседнее воздушное отделение. Следующий ряд выкладывается таким же образом. На 8 ряду топка накрывается обычным кирпичом, а ее внутренняя часть обкладывается половинками огнеупорного. На 10 ряду кладка топки из половины кирпича вырастает до целого, а на 11 из огнеупорного материала выкладывается решетка. Вся кладка снова происходит в полкирпича до следующего ряда.

На 12 и 13 ряду убирается решетка, но появляются 2 дымохода. На 14 боковые огнеупорные кирпичи из половинок снова становятся целыми. Дымоходы в воздушное отделение перекрывают. Стальная пластина закрывает ход дыма наверх, перекладывается кирпичом нижний дымосборник. Ход наверх останется только через канал, оставленный при возведении 4 ряда.

Под обычный тигель

Устройство тигельной индукционной печи

Остаточная емкость раздражала металлургов – сплавы-то плавились дорогие. Поэтому, как только в 20-х годах прошлого века появились достаточно мощные радиолампы, тут же родилась идея: выкинуть на (не будем повторять профессиональные идиомы суровых мужиков) магнитопровод, а обычный тигель засунуть прямо в индуктор, см. рис.

На промышленной частоте так не сделаешь, магнитное поле низкой частоты без концентрирующего его магнитопровода расползется (это т. наз. поле рассеяния) и отдаст свою энергию куда угодно, только не в расплав. Компенсировать поле рассеяния можно повышением частоты до высокой: если диаметр индуктора соизмерим с длиной волны рабочей частоты, а вся система – в электромагнитном резонансе, то до 75% и более энергии ее электромагнитного поля будет сосредоточено внутри «бессердечной» катушки. КПД выйдет соответственный.

Однако уже в лабораториях выяснилось, что авторы идеи проглядели очевидное обстоятельство: расплав в индукторе, хотя бы и диамагнитный, но электропроводящий, за счет собственного магнитного поля от вихревых токов изменяет индуктивность нагревательной катушки. Начальную частоту понадобилось устанавливать под холодную шихту и менять по мере ее плавления. Причем в пределах тем больших, чем больше заготовка: если для 200 г стали можно обойтись диапазоном в 2-30 МГц, то для болванки с железнодорожную цистерну начальная частота будет около 30-40 Гц, а рабочая – до нескольких кГц.

Подходящую автоматику на лампах сделать сложно, «тянуть» частоту за болванкой – нужен высококвалифицированный оператор. Кроме того, на низких частотах сильнейшим образом проявляет себя поле рассеяния. Расплав, который в такой печи еще и сердечник катушки, до некоторой степени собирает магнитное поле возле нее, но все равно, для получения приемлемого КПД понадобилось окружать всю печь мощным ферромагнитным экраном.

Тем не менее, благодаря своим выдающимся достоинствам и уникальным качествам (см. далее) тигельные индукционные печи широко применяются и в промышленности, и самодельщиками. Поэтому остановимся подробнее на том, как правильно сделать такую своими руками.

Что понадобится для строительства

Сразу отметим, что для строительства печи лучше не брать кирпич, бывший в употреблении. Постоянные температурные перепады и так являются не самыми подходящими условиями для его эксплуатации, а если взять материал с усталостными напряжениями, то не исключено, что через пару-тройку лет стенки печи начнут попросту рассыпаться в труху. Итак, что понадобится подготовить для реализации нашего проекта:

• полнотелый кирпич из красной глины M 150 в количестве 754 шт. – для кладки корпуса отопительного прибора и дымохода;
• песок, 150 кг;
• глина мелкой фракции, 130 кг;
• кирпич огнеупорный — 63 шт., который понадобится для обустройства ядра печи; В продаже чаще всего встречается шамотный кирпич марок Ш-5 и ШБ-8. В нашем случае лучше взять последний, поскольку его габариты полностью соответствуют размерам красного кирпича.
• поддувальная дверца, 1 шт.;
• топочная дверца, 1 шт;
• дверцы для прочистки каналов, 6 шт;
• колосниковая решётка, 1 шт (минимальный размер 250х375 мм, который можно набрать из отдельных колосников);
• стальная проволока для перевязки рядов;
• металлический уголок;
• задвижка дымохода, 1 шт;
• асбестовый шнур или базальтовый уплотнитель — для герметизации мест установки чугунного литья.

Если вы когда-либо выполняли кирпичную кладку, то должны знать, что для этого понадобится:

• кельма (мастерок);
• ёмкость для приготовления раствора;
• строительный уровень;
• отвес и шнур;
• молоток каменщика;
• миксер для перемешивания смеси (можно воспользоваться насадкой для электродрели или готовить раствор вручную);
• рулетка;
• карандаш.

Если в процессе строительства потребуется подрезка кирпича для лицевой стороны печи, то эту работу лучше выполнять при помощи болгарки с установленным отрезным диском для камня и бетона.

Возведение колпаковой печи

Перед постройкой печи Кузнецова своими руками, необходимо знать некоторые правила:

1. Не на всех схемах заметно, что внутренняя кладка огнеупорного кирпича должна производиться на ребро. Керамический кирпич кладётся по усмотрению.
2. Связку кирпичей проволокой необходимо делать через каждые 2-3 ряда.
3. Производить первую растопку на минимальных температурах. Постепенно увеличивать жар.
4. Обработка наружного кирпича огнеупорным составом желательна, но не обязательна.
5. Каждый металлический элемент печи должен устанавливаться с учётом возможного расширения при больших температурах.
6. До начала кирпичной кладки, нужно проверить кирпич на наличие трещин, сколов и различных других дефектов.
7. Основание печи делается отдельно от фундамента здания.
8. При порядовке кирпича, между огнеупорным и керамическим кирпичом необходимо оставить небольшой зазор. Эта мера предостережёт кладку от разрыва при температурном расширении.

Порядовка – это набор чертежей, для поэтапного возведения печи. На чертежах изображён каждый ряд кирпичей в подробностях. Вносить поправки в эти схемы категорически не рекомендуется, так как это проверенные работы.

Пошаговое строительство колпаковой печи:

Шаг 1 – фундамент

После выбора схемы будущей печи, необходимо сделать качественный фундамент под неё. Фундамент печи не должен быть соединённым с фундаментом дома. Основание должно быть ровным во избежание дальнейшем деформации постройки. Сам фундамент должен быть на 20 сантиметров выше уровня пола и на 10 сантиметров больше по периметру, чем сама печь. После откапывания ямы и сооружения опалубки, необходимо насыпать песочную подушку около 20 см, закрепить армирующий каркас из металлических прутьев и можно заливать раствор.

Шаг 2 – кладка печи

После полного застывания основания можно приступать к кирпичной кладке. Перед кладкой первого ряда, необходимо постелить на фундамент слой отражающей фольги. Если дом деревянный, то перед фольгой требуется положить лист асбеста.

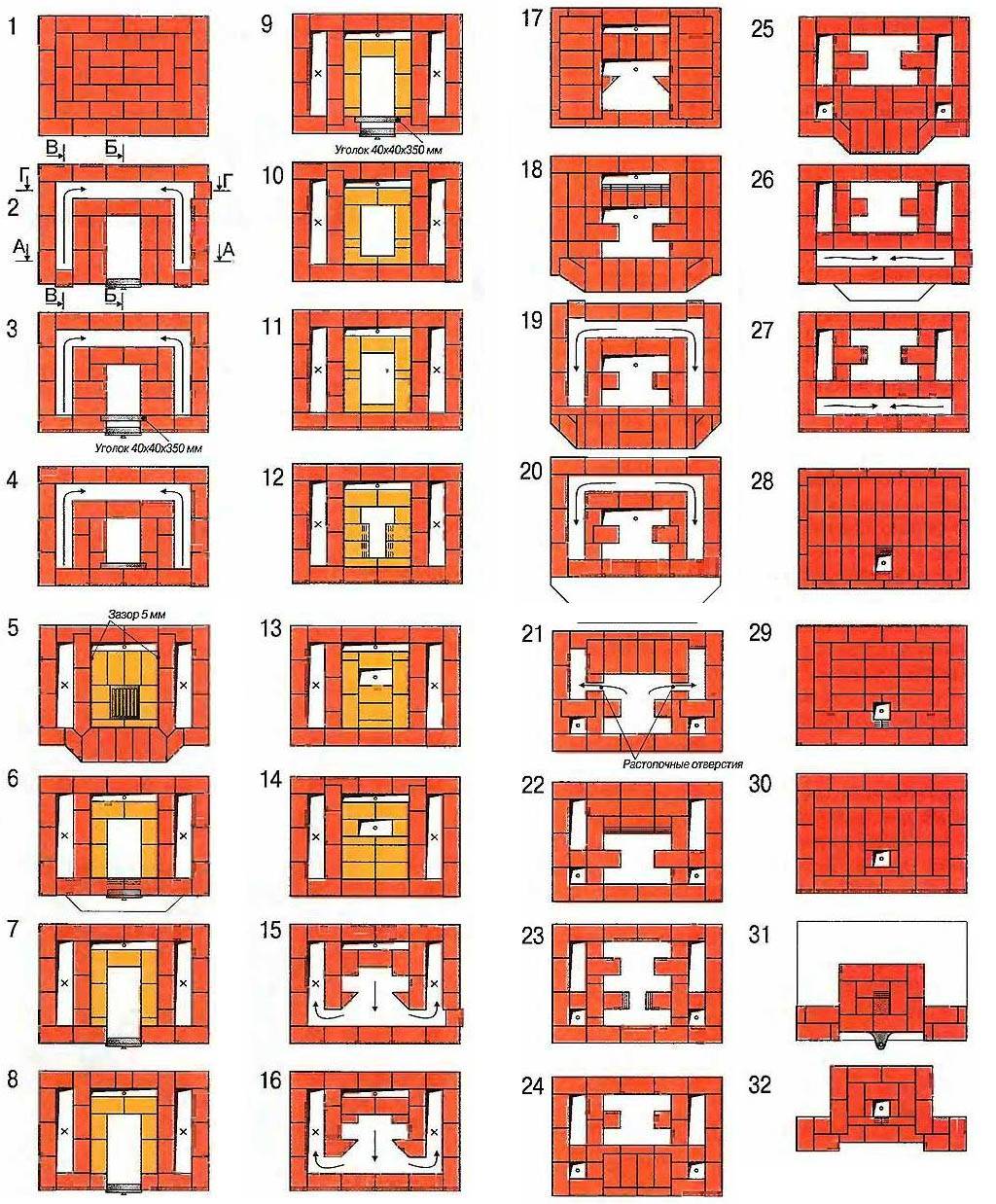

Порядовки колпаковой печи:

Красным обозначен керамический кирпич, жёлтым – огнеупорный.

Некоторые кирпичи придётся разделять пополам, некоторые стачивать и делать нестандартную форму.

Кладку нужно производить равномерно. Кладка боковых стенок должна происходить справа налево. Во втором ряду устанавливается дверца поддувала и окошко для чистки печи. По окончанию второго ряда можно начинать делать канал для дыма.

Далее укладываются ряды между поддувалом и дверцей печи. В это же время создаются внутренние перегородки. На 5 ряду нужно установить колосник.

Возведение печи по порядовке, несложное задание, однако необходимо всё делать внимательно что бы не допустить ошибку.

Шаг 3 – проверка

После окончания кладки, должно пройти не менее суток, для полноценного застывания раствора. По истечению этого времени, можно провести проверку печи.

Для первой растопки достаточно небольшого количества топлива. Постепенно температуру необходимо увеличивать. Во время такой проверки печь подвергнется обжигу, определиться работоспособность, а так же герметичность.

При обнаружении нарушений герметичности, необходимо как можно быстрее устранить их. При пробном разогревании, температуру требуется поднять до 700-900 градусов.

Особенностью колпаковых печей Кузнецова, является технология “плавающей топки”.

Для такого типа топки используется сухой шов.

Сухой шов – это специальный зазор, который находиться на дне топки возле крайнего угла. Благодаря этому шву, происходит безопасное разделение газа в топке на горячий и холодный.

При кладке граней, можно использовать закруглённый кирпич. Он подойдёт к разным видам интерьера. Ещё один плюс закруглённых краёв заключается в меньшей деформации от физических воздействий.

При выборе материла для теплоотражения, может встать вопрос о покупке рубероида вместо теплоотражающей фольги. Лучше использовать фольгу, вследствие металлической составляющей.

Подводя итоги можно сказать, что  печь Кузнецова по готовым порядовкам, сможет сделать человек без опыта. Однако стоит помнить, что строгое исполнение правил и технологий готовых чертежей – прямой залог успеха. Можно изменять размер, но следует помнить о правильной порядовке. Собственные изменения могут привести к разрушительным последствиям.

При появлении определённых сложностей, лучше обратиться к специалистам. Особенно при строительстве печи с 2 и более колпаков.

Строительство своими руками

Прежде чем приступить к строительству, необходимо выбрать подходящую модель (писали выше). Надо подсчитать ее мощность (для этого лучше всего воспользоваться онлайн-калькулятором), а также найти проект или порядовку.

Если готовая схема отсутствует, выполнить работу наугад вряд ли удастся даже опытному человеку. Порядовки колпаковых печей — это схемы поочередной выкладки каждого ряда. В них показаны все необходимые зазоры, материалы, другие нюансы. Если есть качественная порядовка без ошибок и описание к ней, то строительство сможет выполнить даже неподготовленный человек.

Работы производятся в два основных этапа:

1. Фундамент. Разбирают деревянный пол, выкапывают небольшой котлован и засыпают его слоем песка со щебнем. Трамбуют до состояния максимальной плотности. Затем устанавливают опалубку, внутрь помещают арматурный каркас, после чего заливают бетон. Выдерживают фундамент до полного застывания бетона (не менее месяца). В идеале строить печь вместе со строительством дома.
2. Кладка печи. Здесь все работы выполняются строго по указаниям проекта и порядовки. Никаких отклонений допускать не следует.

Второе: тепловая нагрузка

На голых принципах ничего не работает. Чтобы теоретически абсолютно правильная печка хорошо грела, сушила и варила, ее нужно также правильно выполнить в материале. Применительно к колпаковым печам (и особенно – к двухколпаковым) это значит, что тепловая нагрузка на материал должна быть высокой. Сделать колпаковую печь массивной, с толстыми стенками – все равно, что жечь костер в пещере. Чтобы почувствовать тепло, нужно сесть у самого огня, а уж копоти будет…

Взгляните на рис. На нем – чертежи и порядовки некоторых печей Кузнецова: банной, отопительно-варочной, двухконтурного водогрейного котла и усовершенствованной русской с лежанкой. Не будучи опытным печником, видно, что материала на единицу выделяемой мощности (500 Вт*кв. м наружной поверхности) в печи Кузнецова идет в полтора-два раза меньше, чем в традиционных. Вообще, любая колпаковая печь «пустее» внутри равной по мощности канальной.

Порядовки некоторых печей Кузнецова

С одной стороны, это хорошо, кирпич-то с кладочным раствором денег стоят. Но с другой – требует тщательнейшей разработки и соблюдения технологии постройки (см. ниже). Тепловая нагрузка, от которой не шелохнется груда булыжника, тонкую кирпичную стенку разрушит уже при разгонной топке.

Для печей Кузнецова важна и строительная механика. Прочность стенки на глиняном растворе при уменьшении ее толщины падает гораздо быстрее, чем на цементно-песчаном. Поэтому фундамент под эти печи нужно выполнять особенно тщательно в точном соответствии с рекомендациями автора. Им же необходимо неукоснительно следовать при постройке.

О последователях

Чертеж самодельной печи Кузнецова

Тем не менее, «кузнецовки» не есть некое чудо несказанное. Уже нашлось немало любителей и мастеров-профи, не только повторяющих оригинальные конструкции Игоря Викторовича, но и создающие свои самостоятельно. На рис. справа – чертеж, а на рис. в разделе – порядовка одной из них.

У нее две особенности. Первая – растопочные ходы на 21-м ряду. Они вполне аналогичны холостым воздушным ходам Кузнецова, но включаются в работу при растопке, ускоряя и облегчая ее. На пламени или тлении их пропускная способность не позволяет обеспечить выход газов, и канальчики эти заглушаются газовыми пробками.

Вторая – пиленые вдоль, да еще и на угол, кирпичи в 17-м, 28-м и некоторых других рядах. Вообще-то и печники, и просто строители знают, что кирпичи вдоль не пилят. Но это убеждение сложилось во времена, когда и понятия «угловая дрель», она же болгарка, не было. Об алмазном инструменте тогда только слыхали, что, мол, применяется такой где-то в секретных цехах военных заводов.

Но пилить кирпич вдоль болгаркой на весу все равно нельзя, его прочность упадет ниже предельно малой из-за биений инструмента в руках. Тут два варианта, первый: установить инструмент в станину с ходящим в вертикальной плоскости рычагом, чтобы получится отрезной станок. Такую можно сделать самому, есть и готовые в продаже.

Порядовка самодельной печи Кузнецова

Другой способ годится, если на хозяйстве имеется циркулярка хотя бы на 1500 обмин, а лучше – на 2500-3000. Тогда алмазный круг по камню заправляют в нее вместо штатного пильного зубчатого. Этот вариант предпочтительнее: опорная доска с уголковым упором обеспечивают рез гораздо более чистый и точный. И при необходимости можно допилить с другой стороны, не рискуя получить на спиле высокую ступеньку.

Печь с лежанкой

Особой популярностью у нашего народа пользуется печь с лежанкой. Такая конструкция возможна и у колпаковых печей. Топятся они дровами. Такими моделями пользуются в основном на дачах либо в загородных домах. Все печи с лежанками состоят из следующих элементов:

• печь для прогрева;
• лежанка;
• варочная поверхность;
• духовка;
• зольник;
• дровник;
• место для кухонной утвари.

Как для любой печной конструкции, для таких моделей необходим отдельный фундамент. Сначала строится основа печи. Ее составляют несколько кирпичных рядов, выровненных по горизонтали. Они должны иметь прямые углы. Также следует придерживаться расстояния от рядов основы до стены помещения примерно в 15 см (можно и больше). Затем закладывается поддувало и воздухоотводы, благодаря которым прогретый в топке воздух поднимается вверх, равномерно распределяется по всей конструкции печи и оптимально нагревает лежанку.

На уровне 8–9 рядов следует проложить перекрытия на лежанке и топке. После этого нужно продолжать согласно порядовке кладку кирпичных рядов для духового шкафа и варочной поверхности. В обязательном порядке прокладывается ряд, отделяющий последнюю от стены помещения.

Следующий этап: выкладывание перемычек. В области духового шкафа нужно использовать для этой цели обычную или фигурную кладку в форме арки либо клина, а над кожухом плиты желательно установить металлические уголки и декоративную полочку. Последующие кирпичные ряды соединяют воедино все дымоотводы. На стенках делаются окошки, вблизи духовки – летник (его можно применять в летний сезон). Те же, которые находятся повыше, будут греть помещение зимой.

Трубы монтируется повыше и имеет квадратное сечение. Рекомендуется делать кладку в 2,5 кирпича. Те перекрытия, которые проложены в области местоположения дымовой трубы, следует в несколько слоев изолировать базальтовыми плитами.

Наружную поверхность дымохода желательно обложить силикатным кирпичом, поскольку ему свойственна устойчивость к температурным колебаниям и климатическим осадкам. После его возведения на печь монтируется вся имеющаяся фурнитура.

К примеру, можно не ограничиваться простой кирпичной кладкой (хотя и она смотрится вполне солидно), а покрасить конструкцию термостойкой краской и украсить орнаментами и рисунками. Такая модель будет красиво смотреться в любом интерьере. В финансовом отношении отделка будет тем дороже, чем выше будет качество плитки, применяемой для нее. А изразцы носят не только эстетическую функцию – в них отлично держится тепло. Да и в уходе эти элементы неприхотливы. Если не получается сделать отделку своими руками – на помощь могут прийти профессиональные мастера.

Достоинства колпаковых печей

• Печки Кузнецова лишены большинства недостатков, омрачающих эксплуатацию канальных печек, и, кроме высокого КПД, обладают целым рядом достоинств:
• колпаковые печи могут работать на любом твердом топливе — угле, дровах, пеллетах и брикетах;
• температура в топке высока, от 600 до 800 градусов, поэтому топливо прогорает полностью, оставляя минимум золы, а отсутствие узких мест и протяженных каналов позволяет избежать осаждения сажи. В результате печь нуждается в чистке очень редко;
• на выходе из каждого колпака образуется «газовая вьюшка» — потоки теплого дыма не позволяют возникнуть противотоку холодного воздуха, поэтому печь не выпускает тепло после топки даже при открытой заслонке;
• для кладки колпаковых печей требуется меньшее количество кирпича из-за свободного внутреннего пространства;
• отопительные модификации печек при компактных размерах могут отапливать значительную площадь;
• по этой технологии можно класть печи разного назначения, с оригинальной формой и дизайном, при этом незначительные изменения конструкции не влияют на работоспособность и эффективность печи.

На первый взгляд кажется, что эти печки полностью лишены недостатков, тем не менее, при их кладке необходимо соблюдать следующие требования:

1. Кладку ведут строго по схеме, иначе печка при топке может разрушиться.
2. Топливник и часть нижнего колпака, совмещенную с ним, выполняют из шамотного кирпича, выдерживающего высокие температуры. Кладку топки ведут с использованием специального раствора на основе шамотной глины.
3. Топку выполняют плавающей, без жесткой связи с остальными элементами конструкции. Это требование обусловлено разным коэффициентом линейного расширения у шамотного и керамического кирпича.
4. Пространство в 5 мм между топкой и стенками печки называется сухой шов, из него полностью удаляют остатки раствора и заполняют прокладками из минерального картона. Некоторые виды печей требуют оставления сухого шва не заполненным для беспрепятственного движения потоков холодного воздуха.
5. При кладке стенок печи для увеличения прочности каждый третий ряд армируют кладочной сеткой.
6. Дверцы топки и зольника, а также другие чугунные элементы устанавливают с зазором в 5 см с асбестовыми компенсационными прокладками.
7. Топку печи начинают после полного высыхания кладочного раствора, постепенно наращивая температурный режим.

Особенности колпаковых печей

1. Отличительной чертой печей Кузнецова является изолированный от основной кладки топливник (камера сгорания) которая выполняется из шамотного кирпича. Это обусловлено высокой температурой внутри камеры, которая может достигать 1200 °С . Неравномерное расширение шамотного кирпича и обычного керамического без устройства зазора между топочной камерой и стенкой неизбежно привело бы к растрескиванию печи. Пространство между топливником и стенкой обычно составляет 5 мм. В целях повышения теплоотдачи оно заполняется минеральным уплотнителем: асбесто — или минеральным картоном.
2. Второй особенностью коппаковой печи является наличие «сухого шва» — узкой (20 — 30 мм) щели в стенке топочной камеры, которая заполняется воздухопроницаемым минеральным материалом (минеральной или асбестовой ватой). Сухой шов предназначен для дополнительного притока воздуха в топочную камеру из внутреннего объема печи. Приток нагретого воздуха повышает температуру горения топлива и способствует более экономичному расходованию дров.
3. Еще одной особенностью колпаковой печи является расположение калориферов, водогрейных баков и духовок в объеме второго колпака. Такое расположение исключает непосредственный контакт труб или металлического корпуса дополнительного оборудования непосредственно с открытым пламенем или раскаленными газами. Температура во втором колпаке обычно не превышает 400 ° С , что вполне безопасно для металла.
4. Колпаковая печь имеет относительно короткий дымоход. Его задача – отведение продуктов горения, и только во вторую очередь создание тяги в печи.
5. КПД колпаковых печей некоторых моделей достигает 80% по сравнению с max. 60% для печей других конструкций. Благодаря небольшим размерам топочной камеры расход топлива очень экономичный. Он на 20 — 50% ниже, чем в печах с прямоточным отведением печных газов.
