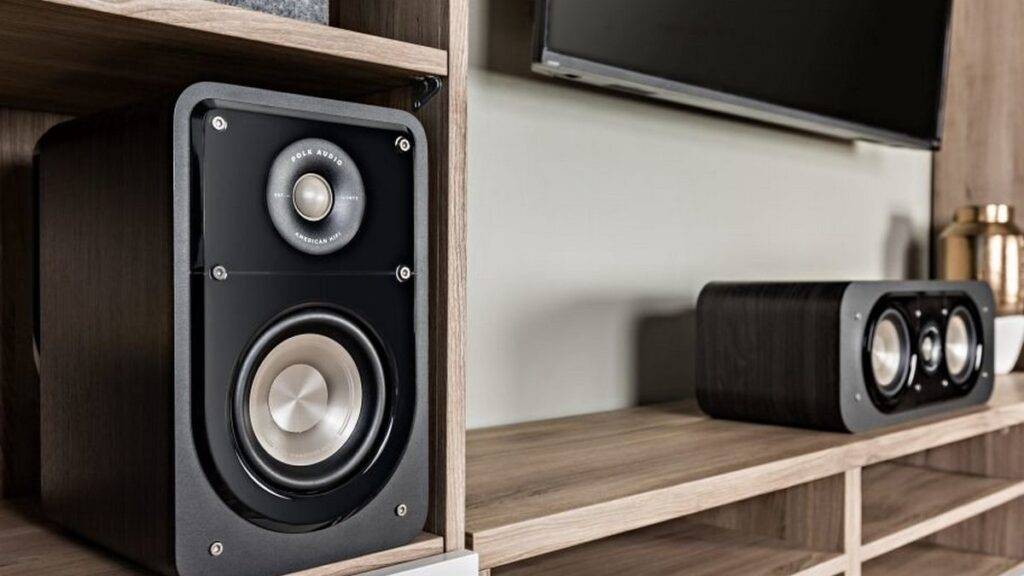

Акустическая система
Колонки — это одна из самых важных составляющих домашнего аудио, так как именно через них мы воспринимаем звук. Акустическая система способна как раскрыть всё богатство музыки, так и «замылить» его, убрав детальность и проработку
Что важно учитывать при выборе?
Подбирайте акустику под помещение
Если вы установите в маленькой комнате крупные напольные колонки, то они не смогут там раскрыть свои звуковые возможности. Вы получите гулкий бас, режущие высокие частоты и невыразительную середину. Для небольших помещений (до 16 метров) лучше отдавать предпочтение полочной акустике, она способна дать масштабный звук, сохранив при этом всю его насыщенность. Есть заблуждение, что полочные колонки из-за своего маленького размера не могут обеспечить большое количество баса — это не так. Например, Amphion Argon0 при всей своей миниатюрности передают отличные низкие частоты с хорошей динамикой и проработкой.
Активные или пассивные акустические системы
В активные колонки уже установлен усилитель, а для работы пассивных моделей необходимо внешнее усиление. Преимущество активной системы — в её удобстве, так как не нужны дополнительные устройства и кабели. К плюсам пассивных колонок можно отнести возможность экспериментировать с подключением разных усилителей и источников, что делает систему более гибкой.
Соблюдайте баланс между стоимостью колонок и другой аппаратуры
Здесь хорошо сработает аналогия: мы уверены, что никому в голову не придет ставить на Mercedes-Benz колеса и кресла от Жигулей, так как это скажется на комфорте. В Hi-Fi работает тот же принцип: если у вас уже есть премиальный усилитель, то использовать с ним в связке колонки от музыкального центра будет неразумно. Конечно, мы утрируем. Однако постарайтесь соблюсти баланс, чтобы вся аппаратура была схожего класса.
Ориентируйтесь на звук
Технические характеристики в отрыве от вашего реального восприятия практически не информативны. Например, у десятков моделей мы увидим частотный диапазон от 45 Гц до 20 кГц, но воспроизводить его они будут совершенно по-разному, так как у производителей есть свои секреты настройки акустических систем. Нужно полагаться только на свой слух.
Обойдемся без катушки
Попытки избавиться от генетических проблем фазоинвертора, а заодно и сэкономить на объеме корпуса без ущерба для глубины баса, натолкнули разработчиков на идею заменить полую трубу на мембрану, приводимую в движение колебаниями все того же рабочего объема воздуха. Проще говоря, в закрытом ящике установили еще один низкочастотный драйвер, только без магнита и звуковой катушки.
Пассивный излучатель может увеличить эффективную поверхность диффузора вдвое, или даже в трое, если в одной колонке они установлены парой
Конструкция получила название «пассивный излучатель» (Passive radiator), которое сплошь и рядом не слишком грамотно переводят с английского как «пассивный радиатор». В отличие от трубы сабвуфера, пассивный диффузор занимает куда меньше пространства в корпусе, не так критичен к расположению, и к тому же он, как и воздух внутри закрытого ящика, демпфирует ведущий драйвер, сглаживая его АЧХ.
Пассивный излучатель сабвуфера REL S/5. Основной драйвер направлен в пол
Еще один плюс — с увеличением площади излучающей поверхности для достижения нужного звукового давления требуется меньшая амплитуда колебаний, а значит, снижаются последствия нелинейной работы подвеса. Колеблются оба диффузора синфазно, а резонансная частота свободной мембраны настраивается точной регулировкой массы — к ней попросту подклеивают грузик.
Пассивный излучатель
Плюсы: Компактность корпуса при впечатляющей глубине басов. Отсутствие фазоинверторных призвуков.
Минусы: Увеличение массы излучающих элементов приводит к росту переходных искажений и замедлению импульсного отклика.
Как сделать блок питания
Как упоминалось выше, не стоит брать для конструкции микросхемы с двухполярным питанием. Причина – сложность блока питания, непросто получить необходимый для работы ток. Поэтому лучше всего делать конструкции, которые можно подключить к однополярному источнику питания с напряжением 12-24 В. А впоследствии ремонт колонок своими руками будет проводиться намного проще, если, конечно, случится какая-нибудь поломка. Мощность трансформатора должна быть немного больше, чем мощность потребителей – всех микросхем усилителей.
Оптимальный вариант – это изготовление одного блока питания для всех устройств. Для эффективного расположения всех узлов акустики стоит разместить и блок питания, и ФНЧ с усилителем для сабвуфера, и УНЧ для основных колонок и «пищалок» в одном корпусе. Это позволит эргономично использовать аппаратуру, а количество проводов становится минимальным. На задней стенке сабвуфера нужно установить разъемы для подключения основных колонок и «пищалок». Но учтите, что сабвуфер – это источник вибрации, поэтому пайку необходимо выполнять качественно, а крепление к корпусу производить при помощи резиновых шайб.
Причины, по которым начинается доработка акустики.
Живешь себе спокойно, слушаешь музыку на своих колоночках, купленных в музыкальном отделе супермаркета (в этом нет ни чего особенного). И особо не тревожишься – “Как же хорошо играют твои колонки!” Но однажды, случайно, в гостях, послушав акустику товарища, понимаешь, что твои колонки – как-то не так играют, можно сказать, что “не фонтан!”. Но в действительности, это ощущение может быть ошибочным. О том, что влияет на качество звука акустики поговорим в другой раз.
Начинаешь искать, что бы такого купить получше, вместо своих “стареньких”? Изучаешь по немного тему. Появляется некое понятие – что нужно искать и по чему. И вот оно – объявление мечты! Купив, по очень хорошей цене (а иногда и очень даже дорого), понравившиеся внешне колонки, спустя некоторое время начинаешь думать и понимать – “А ведь они могли бы звучать и лучше!” Что же делать в этом случае?
Есть несколько вариантов:
- забыть про “хорошую акустику” товарища и довольствоваться тем, что имеешь;
- купить новые, подороже и надеяться, что это именно “та акустика”, которая удовлетворяет;
- дорабатывать уже имеющиеся.
Какой вариант именно твой? А какой вариант лучше предпочесть?
Какую акустику лучше дорабатывать?
Дорабатывать лучше ту акустику, в которую производителем был заложен некий скрытый потенциал. Самый большой потенциал для доработки имеет акустика “средней ценовой категории”. Качество звука такой акустики можно назвать вполне пристойным.
Другое дело, дорабатывать дорогие, качественные акустические системы – практически не имеет смысла. Это связано с тем, что замена какого-то компонента, или изменение его некоторых свойств, потребует замены и внесение изменений в другие компоненты. Иначе сказать, что с таким же успехом лучше начать собирать акустическую систему такого уровня с нуля.
Без сомнения, можно что-то доработать и в дорогой акустике. Но заметного улучшения на слух не будет. Хотя заметного для осциллографа прироста качественных характеристик всё же можно добиться.
На данный момент, самым лучшим и распространенным вариантом остаётся доработка Советской акустики. Примеров по доработке акустики тех времен очень много, и самые “любимые” дорабатываемые колонки – S-90 и S-30. В такой ценовой категории, акустика этого класса, представляет наибольший интерес для доработок.
В этой категории, подобных систем огромное количество. По этому уже много сделано работ. Были множество раз доработаны колонки акустики “Орбита 35 ас”, как и “Вега 50ас”. Достаточно бюджетная акустика японского бренда “Technics” (Техникс) выпуска 90х годов, так же поддаётся доработке и звучать они начинают по другому, вот забавный случай с подобной акустикой.
Но технологии не стоят на месте. Нынче легко поддаются доработкам и современные акустические системы, которые так же можно отнести к “середнячкам”. К примеру, мы уже рассматривали доработку акустики Polk audio и Eltax Hollywood.
Повтор выше сказанного – подитог.
Если имеются небольшие пластиковые колонки от музыкального центра, то заниматься их доработкой не имеет ни какого смысла, от слова – “совсем ни какого!” Для начала, что бы начать изучение и получить практические навыки стоит подумать об акустической системе долларов за 60-100, чтобы можно было попробовать получить из них максимум, ну или хотя бы какие-то значимые улучшения.
Устройства на 50 Вт
Колонки (самодельные) на 50 Вт подойдут для обычных акустических проигрывателей. В данном случае корпус можно сделать из обычной фанеры. Многие специалисты также рекомендуют использовать шпон из натурального дерева
Однако важно отметить, что он боится повышенной влажности
После выбора материала следует заняться динамиками. Устанавливаться они обязаны рядом с фазоинвертором. В данном случае без усилителя не обойтись. Многие эксперты рекомендуют подбирать только низкочастотные кроссоверы. Если рассматривать модификации с регулятором, то у них используется импульсный диффузор. Клеммник в данном случае устанавливается в последнюю очередь. Для оформления колонок всегда можно использовать кожзаменитель. Более простым вариантом считается покрытие поверхности лаком.
Разделительные фильтры в акустических системах

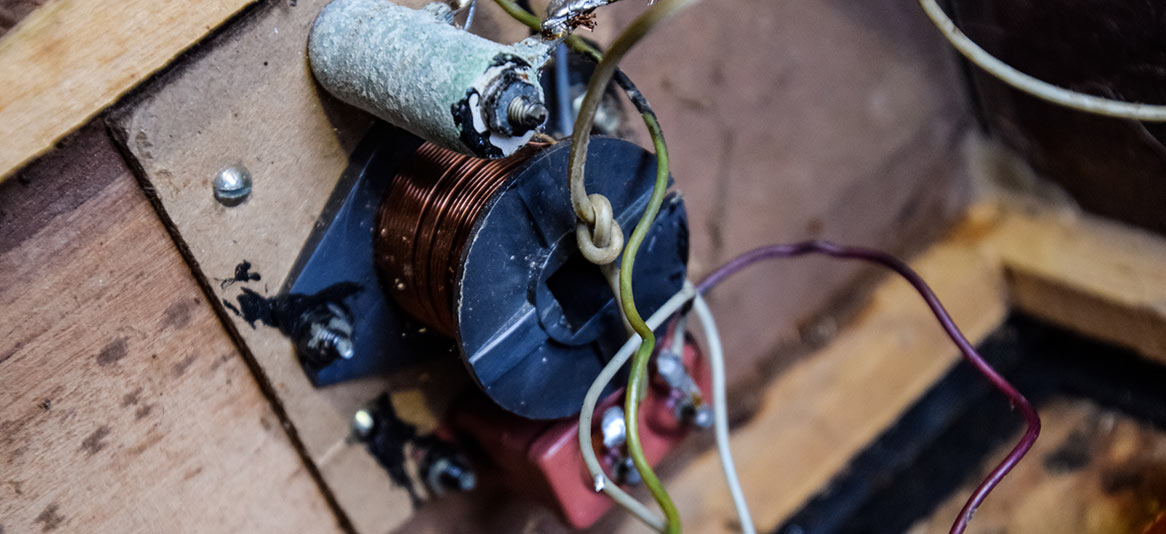

Рис. 5. Простой кроссовер в отечественной акустической системе
Задача по созданию акустической системы, воспроизводящей идеальный звук — задача не тривиальная, а как показывают предыдущие разделы довольно сложная, содержащая ряд важных моментов
Познакомившись с целым рядом разнообразных типов оформления акустических систем, а также уяснив, что качество материала, из которых создаются корпуса АС, крайне важно, перейдем к еще одному аспекту, влияющему на качество конечного звука — разделительные фильтры
На качество широкополосного звука пагубное влияние оказывает целый ряд внешних воздействий. Поэтому весьма проблематично обеспечить на всем протяжении рабочего диапазона ровную и стабильную амплитудно-частотную характеристику, удовлетворяющую тем или иным стандартам.
Наряду с решением задачи по минимизации вибраций корпусных элементов АС (см. про резонанс корпусов), а также выбор наиболее эффективного типа акустического оформления, необходимо приложить определенные усилия по очистке звука на всем протяжении рабочего звукового диапазона от примесей и помех.
Для этого служат разделительные фильтры или, иначе говоря, кроссоверы. Роль такого фильтрующего компонента акустической системы весьма специфична, так как кроссовер может существенно улучшить звучание колонки. Но при неправильных расчетах либо при использовании низкокачественных материалов, разделительный фильтр, наоборот, только усугубит искажения звука. Причем это будет наблюдаться даже в очень качественных корпусах с отличными динамиками.
Основная задача кроссовера — разделение широкополосного входящего звукового сигнала на частотные полосы, для последующего выведения разделенного сигнала на соответствующие динамики. Такая задача формирует характеристики фильтра, которые должны учитывать все динамики, входящие в акустическую систему.
Кроссовер, по сути, это два или больше фильтров, у каждого из которых своя задача: либо не пропустит к заданному динамику ту или иную частоту, либо, наоборот, обеспечить максимально качественную передачу звука к «своему» динамику.
Более подробно о причинах применения в акустических системах кроссоверов, а также вариантах настроек разделительных фильтров (на что уходить значительное время) читаем в статье «Зачем нужны разделительные фильтры в АС».
Дальнейший тюнинг
Как и любой тюнинг, процесс доработки колонок имеет тенденцию затягиваться и со временем превращаться в любимое увлечение. Возможно, проведенной доработки тебе покажется мало, и ты захочешь большего. А через какое-то время тебе станет интересно, что в принципе возможно выжать из твоей системы.
Более глубокая и тщательная доработка для каждой системы индивидуальна и требует не только большего количества времени и денег, но и наличия определенных знаний. Кроме того, тебе потребуются некоторый опыт в оценке качества звучания на слух, умение выбирать тестовый материал, работать с готовыми тестами (например, FSQ). Если захочешь копнуть глубже, ищи информацию в интернете. Найди единомышленников в сети, напряги поисковые машины раздобыть отсканированные книги и статьи по соответствующей тематике.
Если у тебя установлены небольшие пластиковые колонки, заниматься их доработкой бессмысленно. Даже если твои карманы не набиты деньгами, постарайся для начала разжиться системой долларов за 60-100, чтобы потом выжать из нее максимум. От дешевых пластиковых колонок невозможно добиться чего-то хорошего в принципе.
По законам ценообразования, то, что доходит до розничной продажи, вырастает в цене, как минимум, в три раза. Соответственно, получается, что разработчики акустики за десять долларов тратят на все про все не более трех с половиной долларов.
А все — это усилитель, динамики, корпус, фильтры, блок питания (между прочим, даже маломощный, но качественный БП стоит 5–10 долларов), мелкая ерунда вроде проводов и упаковочных материалов (которые тоже стоят денег).
Инженерам-разработчикам тоже должны были что-то заплатить, из тех же десяти долларов.
Доработка колонок Radiotehnika S-30b или бюджетный Hi-Fi за смешные деньги → ← Доработка колонок S-90
Домашняя акустика.Выбор количества полос
Перед тем как приступать к выбору необходимых компонентов акустики вам нужно определиться с количеством полос. В идеале полочная домашняя акустика должна быть однополосной, однако не каждый сможет изготовить отдельный акустический элемент для каждой из полос.
В итоге приходится идти на компромиссы изготавливать двух и даже трёхполосные колонки. Рекомендуем вам остановить выбор на классическом двухполосном варианте, в котором могут использоваться динамики, отвечающие за низкие (басы) и высокие частоты.
Выбираем акустические динамики
Основным требованием, которое предъявляется к динамикам, является оптимальное сочетание качества звучания и стоимости. Вы должны понимать, что качественного звука от динамиков, которые предлагается покупателям по 300 – 500 рублей, вы не получите. В тоже время гнаться за акустикой уровня хай энд, стоимость который может составить не одну тысячу долларов, мы бы не рекомендовали. Именно поэтому вам необходимо выдержать своеобразную золотую середину, что и позволит создать качественную полочную акустику с минимальными затратами.
В качестве высокочастотных динамиков мы использовали недорогие четырёхомные пищалки Vifa XT19SD-00/04 ring-rad. Для своей цены они отличаются высоким качеством звучания и пользуются популярностью среди аудиофилов.
Для низких частот мы использовали динамики Soundstream Exact 5.3. Эти динамики позволяет получать одновременно чёткий бас и качественные средние частоты. Закреплённые в алюминиевой литой корзине колонки своими руками работают от четырёхомного напряжения и при этом имеют минимальный размер. При возможности рекомендуем приобретать эти низкочастотные динамики, что позволит вам создать качественную полочную акустику.
После того как громкоговорители будут приобретены можно приступать непосредственно к созданию акустики.
Пассивная акустика или же активная акустика
Каждый вид акустики имеет свои преимущества и недостатки. При выборе пассивной или активной акустики вам необходимо определиться с будущим размером короба и габаритами колонок. Также учитывается возможность использования отдельных модулей, которые подключаются к динамикам и управляют их работой. В последующем вы можете с лёгкостью комбинировать и заменять такие модули, что позволит изменять звучание акустики.
Существенным недостатком активной акустики является её достаточно высокая стоимость. В данном случае необходимо устанавливать специальный усилитель, стоимость изготовления которого может быть в ряде случаев больше стоимости изготовления самой акустики. Усилители низкой частоты должны устанавливаться в каждой из колонок. Тогда как при использовании пассивной акустики можно обойтись одним усилителем.
Динамики для АС
СЧ – 10ГДН-1-4 (6ГД-6), неплохой динамик (пара была безжалостно извлечена из колонок «Элегия 101 стерео»).
ВЧ – 6ГДВ-6-16, с ним получилось все не так просто.Сначала хотел использовать китайский noname, но потом под руку попались ВЧ головки от АС-70 фирмы Радиотехника (6ГДВ-6-16). Отдал их друг, знавший о моем увлечении (на вопрос куда дел остальное – сказал, что отдал другим, а ВЧ никому оказались не нужны … ох надо было мне тогда насторожиться).
Были сделаны поправки и перевыпилено отверстие по ВЧ динамик, потом началось…Решил я померить их сопротивление, чтобы посчитать общее сопротивление АС, а динамики не подавали признаков жизни, вскрытие показало, что пациенту дали смертельную дозу мощи – не выдержало серд… в смысле катушка (каркас был в нескольких местах обуглен).

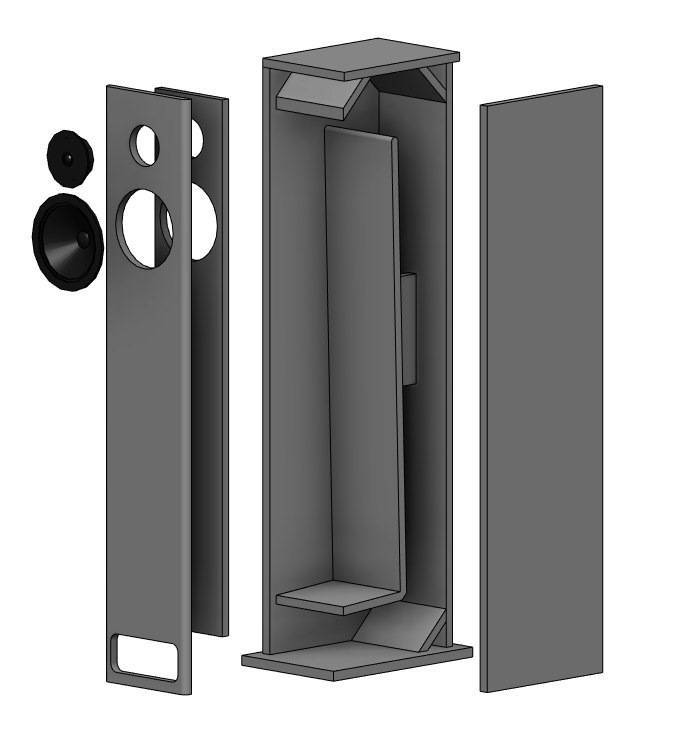

Конструкция АС
Итак, цель была сделать для них самодельный корпус, который обеспечивал бы максимальную передачу басов и отличался минимальными размерами, так что все эти заумные интернет программы – для расчета корпуса динамиков мне не подошли бы.
Я спроектировал корпус АС таким образом, чтобы звук отражался от стенки корпуса, а затем от магнита и выходил через довольно большой фазоинвертор.
Хотите верьте – хотите нет, но басы получились довольно внушительные при таких размерах (в,ш,г – 115 x 115 x 130 мм.). Чтобы не было ненужного эффекта “стука по деревяшке” я обклеил внутренние стенки корпуса минеральной ватой.
После того как все было сделано, осталось приделать новым колонкам ножки, и так как они самодельные, то и ножки решил также изготовить сам, а не купить.
Сделал в пластилине углубления овальной формы, залил эпоксидным клеем и после затвердения выровнял напильником по высоте. Думал в каждую ножку поместить по светодиоду – было бы очень необычно, но это лишние пара проводов, в общем не стал.
Сделать колонки своими руками под силу тому, кто умеет обращаться с паяльником, а также разбирается в электрических схемах. Для работы потребуется небольшое количество деталей, которые можно позаимствовать, например, из автомобильных магнитол. Также вам пригодится материал для изготовления корпусов колонок. Обычно для этих целей используется древесина, но можно применить даже пластиковый корпус от пришедшей в негодность акустики. Перед тем как садиться за паяльник и вытравливание печатной платы, стоит выбрать конструкцию, микросхему, возможности акустической системы.
Колонки из автомобильных динамиков своими руками: чертежи
Процесс создания самодельных колонок довольно прост: первым делом нужно измерить динамики и вырезать в деревянных ящиках отверстия для них.
Затем можно заняться оформлением крышек – их необходимо вырезать из фанеры и закрепить любым удобным способом, заранее просверлив отверстия для креплений.
После этого обработайте поверхность грунтовкой и шпаклёвкой для дерева. Оставьте сохнуть на необходимое время, которое всегда указывается производителем на упаковке. Можно пройтись по поверхности шлифовальной машинкой – так крышка станет неотличимой от остального «тела» ящика. В качестве финишного покрытия покрасьте ящики любой краской на водной основе.
Теперь можно приступать к оформлению самих динамиков. Ящики можно заполнить изнутри ватой, чтобы они не были пустыми. Припаяйте провода и динамики на заранее размеченные места. Обязательно обработайте все нужные элементы герметиком.
Работа окончена!
Теперь вы знаете, как можно легко и быстро сделать колонки для дома самостоятельно из автомобильных динамиков и ещё нескольких дополнительных элементов. Такая поделка будет не только полезной, но и органично впишется в интерьер, ведь вы сможете выполнить декор именно в таком стиле, который идеально подойдёт для украшения нужного помещения. Сразу же после окончания работы проверьте качество звучания. Если всё в порядке, то можно смело начинать использовать свои новые колонки.
Одним из ведущих материалов при производстве акустических систем считается фанера. Популярность данного пиломатериала обусловлена тем, что его применение гарантирует звуковоспроизводящему оборудованию:
- высокое качество звучания;
- легкость и эстетичность;
- прочность и долговечность;
- стойкость к воздействию факторов окружающей среды;
- возможность установки в любых типах помещений.
Плита подходит как для изготовления как профессионального, так и бытового звуковоспроизводящего оборудования.
В производстве колонок задействуют многослойную и более, при создании которой применяют березовый шпон, отличающийся гладкой поверхностью. Лицевую сторону плиты подвергают дополнительной обработке: после шлифования на нее наносят лак или ламинируют.
За счет возможности покрытия и природной фактуры пиломатериала, акустическое оборудование, изготовленное с применением фанеры, может стать дополнением к любому интерьеру.
Такие колонки, в случае необходимости легко монтируются в стены либо акустические полки при помощи специальных крепежных элементов, без риска повреждения, расслоения или крошения материала.
Применение плиты увеличивает стоимость оборудования, однако эти траты вполне оправданные. Ведь профессионалы и любители качественного звука давно оценили изделия из фанеры и их акустические возможности.
Модели с одним динамиком
Колонки с одним динамиком являются очень распространенными. Чтобы собрать модель, придется в первую очередь заняться корпусом. С этой целью часто используется фанера. В конце работы ее придется обшить. Однако в первую очередь следует изготовить боковые стойки. Для этой цели придется воспользоваться лобзиком. Динамик для колонки можно подобрать небольшой мощности.
Внутренняя сторона фанеры в обязательном порядке прошивается виброизоляционной лентой. После закрепления динамика фиксируется уплотнитель. С этой целью используется клей. Далее останется лишь прикрепить диффузор. Некоторые для него изготавливают отдельную полку и фиксируют стогующими шурупами. Чтобы подсоединить динамик к штекеру, устанавливается клеммник. Как включить колонки? С этой целью используется кабель от клеммника, который должен вести к источнику питания.
Основательная сборка
Как дальше изготовляется трехполосная акустическая система своими руками? После того как вы изготовили корпус (так называемый «моноблок»), можно приступать к основательной сборке конструкции. Здесь лучше всего применить аккумуляторный шуруповерт с 4-милиметровым шестигранником для закручивания винтов. Помните, что внутри колонки распределяется своя звуковая нагрузка от минимума до максимума – нижняя стенка, верхняя, передняя и боковая.
Как далее делается акустическая система своими руками? На следующем этапе места соединений следует обработать силиконовым герметиком. Это необходимо для того, чтобы предотвратить проникновение лишних звуковых волн из корпуса наружу через щели. Таким образом, уровень воспроизведения музыки станет еще более качественным. Как далее делается акустическая система своими руками? После смазки всех щелей герметиком вам необходимо будет установить динамики и магнитолу. Последнюю лучше приобрести в собранном виде. Динамики вместе с магнитолой устанавливаются через проделанные отверстия в нижнюю стенку моноблока.
Когда все будет готово, финальный вид конструкции должен иметь следующий облик: на тыльной стороне моноблока размещен блок питания, по бокам два динамика (при этом каждый из них располагается в отдельной колонке) и посередине автомобильная магнитола. Изготовление акустических систем своими руками происходит в определенном порядке действий – сначала монтируется блок питания, а потом магнитола. Так вам будет гораздо удобнее прикручивать крепежные элементы. Но на данном этапе акустическая система для телевизора и ПК еще окончательно не собрана. Далее вам необходимо будет произвести усиление жесткости углов. Об этом мы расскажем вам в следующем разделе.
Какие динамики лучшие
Для определения лучших динамиков потребуется их номинирование в зависимости от вида.
Коаксиальные
- Pioneer TS-1339 – большое число автолюбителей признают эти динамики лучшими. Их размер составляет 13 см, что позволяет устанавливать колонки в специально предназначенные для этого места. Они выдают чистый звук и правильные басы, передаваемые без искажений. Если ваши требования к звуку не очень придирчивые, то эти динамики являются оптимальным выбором, так как они обладают доступной ценой и приемлемыми характеристиками.
- Morel Tempo Coax 6 – возможность создания двухполосной системы с уникальным качеством звучания. Комфорт звука достигается за счет разворота «высокочастотника» на 20 градусов. Мягкий купол ВЧ-колонки и ее невысокий уровень резонанса – это условия для воспроизведения частот в широком диапазоне. Под положительными моментами этой системы понимается мощность, а также оптимальный баланс звука и тот факт, что искажения практически отсутствуют. В то же время низким частотам не хватает так называемого бархатного звучания.
- JBL GTO-938 – серьезная сила звука как отличительный признак этих динамиков, которым также присуща высокая чувствительность. Имеют овальную форму, что содействует стильному оформлению. Отличаются сбалансированностью частот (высоких и низких).
Компонентные
- Morel Tempo 6 – полноценная акустика, характеризуемая высокими техническими параметрами и сборкой на высоком уровне. Ее комплектация предусматривает наличие 2 твитеров, 2 кроссоверов, основных динамиков и бонуса в виде дополнительной чаши. Высокая детализация звука.
- Focal Performance PS 165 – система с феноменальным звучанием, гарантирующая сбалансированный звук, имеющий высокую насыщенность. Подходит для использования в качестве фронтальных колонок. В рамках этого бренда производится выпуск действительно качественных динамиков, способных удовлетворить запросы даже заядлых скептиков.
- Mystery MJ 105BX – одна из лучших колонок среди себе подобных. Доступная стоимость, высокие технические характеристики и отличное звучание. Под плюсами этой корпусной колонки следует понимать ее компактность и простоту монтажа.
Дело — труба

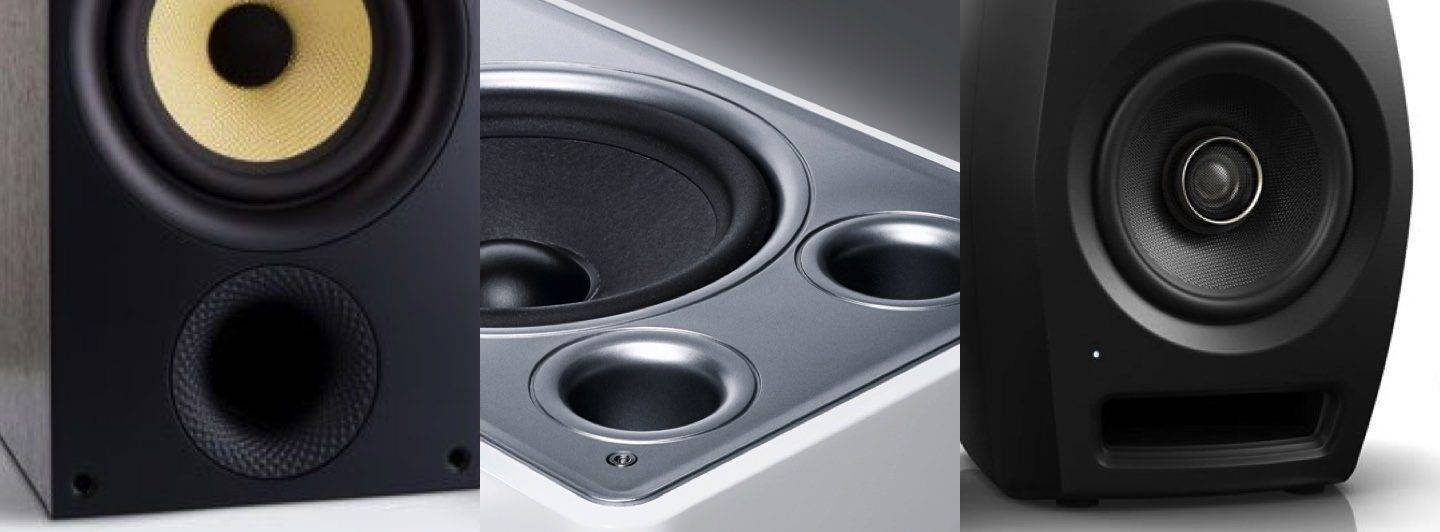

Еще одним способом обуздания противофазного тылового излучения стал фазоинвертор, по-русски буквально «разворачиватель фазы». Чаще всего он представляет собой полую трубку, смонтированную на передней или задней поверхности корпуса. Принцип работы понятен из названия и незамысловат: раз избавляться от излучения обратной стороны диффузора трудно и нерационально, значит нужно синхронизировать его по фазе с фронтальными волнами и использовать на благо слушателей.
Амплитуда и фаза движения воздуха в фазоинверторе меняются в зависимости от частоты колебаний диффузора
По сути труба с воздухом является самостоятельной колебательной системой, получающей импульс от движения воздуха внутри корпуса. Обладая совершенно определенной частотой резонанса, фазоинвертор работает тем эффективнее, чем ближе колебания диффузора к частоте его настройки. Звуковые волны более высоких частот сдвинуть с места воздух в трубе просто не успевают, а более низкие хотя и успевают, но чем они ниже, тем сильнее смещается фаза излучения фазоинвертора, и, соответственно, его эффективность. Когда поворот фазы достигает 180 градусов, тоннель начинает откровенно и весьма эффективно глушить звук басового драйвера. Именно этим объясняется очень крутое падение звукового давления АС ниже частоты настройки фазоинвертора — 24 дБ/окт.
В борьбе с турбулентными призвуками конструкторы фазоинверторов постоянно экспериментируют
У закрытого ящика, между прочим, на частотах ниже резонансной спад АЧХ куда более плавный — 12 дБ/окт. Однако в отличие от глухой коробки, коробка с трубой в боковой стенке не заставляет конструкторов идти на любые хитрости ради максимального снижения резонансной частоты самого динамика, что довольно хлопотно и дорого. Тоннель фазоинвертора настроить куда проще — достаточно подобрать ее внутренний объем. Это, правда, в теории. На практике, как всегда, начинаются непредвиденные сложности, например, на больших уровнях громкости воздух на выходе из отверстия может шуметь почти как ветер в печном дымоходе. К тому же инертность системы частенько становится причиной падения скорости атаки и ухудшения артикуляции на басах. Одним словом, простор для экспериментов и оптимизации перед конструкторами фазоинверторных систем открывается просто невероятный.
Фазоинвертор
Плюсы: Энергичная отдача на НЧ, возможность воспроизведения самых глубоких басов, относительная простота и дешевизна изготовления (при изрядной сложности расчета).
Минусы: В большинстве реализаций проигрывает закрытому ящику в скорости атаки и четкости артикуляции.
Материал корпуса
Выбор материалов и расчёт конструкции является одним из важнейших этапов создания полочной акустики. Рекомендую вам использовать МДФ для изготовления корпуса колонок. Перед тем как заказывать распил листа МДФ необходимо узнать выполняют ли в выбранной вами мастерской точный и ровный распил на специальном оборудовании. В домашних условиях качественно провести распилку МДФ невозможно. Поэтому вам необходимо обращаться в специализированные деревообрабатывающие мастерские.
Дизайн колонок выбирается в первую очередь исходя из внешнего вида используемых динамиков. Необходимо отметить, что внешний вид в первую очередь зависит от того насколько качественно проведён распил древесины. Самостоятельно изготовить эффектную акустику у вас не получится. Необходимо заказать распил с помощью специальных высококачественных станков, что и позволит несколько улучшить внешний вид созданной полочной акустики.
Если же вы хотите создать своими руками акустику для гостиной нам необходимо использовать для изготовления натуральную древесину. В данном случае стоимость работ может многократно увеличится. Все необходимые выкройки по распилу древесины для изготовления колонок вы с легкостью сможете найти в интернете. Далее вам необходимо будет соотнести имеющиеся выкройки с рассчитанными вами размерами корпуса.
При желании вы можете использовать специальные программы для расчёта и проектирования трехмерных моделей колонок. Так, например большой популярности для этой работы пользуется бесплатная программа SkethUp, которая позволяет создавать трёхмерные конструкции, и в последующем получать по ним выкройки. Какой-либо сложности в использовании данной программы нет.
В нашем конкретном случае мы использовали достаточно простую конструкцию из шести стенок, которые соединялись друг с другом. Спереди мы делаем два выреза для динамиков. Сзади необходимо сделать небольшие отверстия для клеммника и фазоинвертора.
Созданные своими руками колонки вы можете украсить путём оклейки корпуса. В данном случае вариантов может быть несколько. Самый простой – это оклейка плёнкой. Данная работа не представляет сложности, однако внешний вид конструкции может быть далёк от идеала. Заманчиво может выглядеть идея покрасить колонки различной краской или же покрыть специальным лаком для дерева.
Необходимо отметить, что подобный способ отделки корпуса не пользуется должной популярностью, так как окрашенные колонки впишутся не в каждый интерьер. Универсальным способом отделки полочной акустики можно назвать оклейку их шпоном из натурального дерева. Впрочем, многим может показаться такой вариант достаточно скучным. Выбор варианта всецело за вами.
Подчеркнуть эффектный внешний вид полочной акустики вы можете, используя дополнительных накладки из кожзаменителя на ободке колонок. Приобрести такие накладки вы можете в специализированных магазинах или же использовать подручные средства. Помните лишь о том, что монтировать накладки необходимо максимально аккуратно, чтобы не повредить сам динамик.
Используемые для работы инструменты
В своей работе вам потребуется использовать следующие инструменты:
- Шлиф-машинка.
- Фрейзер.
- Дюбель бабочка.
- Электролобзик.
- Циркулярка.
Распил материала
Как было сказано выше, лучше всего распиливать листы материала с помощью специальных станков. Подобная услуга имеет доступную стоимость, что и позволяет получать максимально качественно обработанную кромку реза. В том случае, если вы планируете выполнять раскрой самостоятельно, вам потребуется использовать циркулярный резак и специальную шлиф-машинку, которая позволит подогнать элементы друг к другу.
