Место для системы
Лучшим местом для того чтобы поставить устройство коллектора отопления, будет его выбор в процессе проектирования. Если у вас здание на несколько этажей, то на каждом делается место под коллекторный блок. Обычно делается ниша в стене, которая располагается на небольшой высоте от пола. Ниша обязательно должна находиться в помещении, которое защищено от излишней влаги.
Коллекторный шкаф
Прибор можно установить прямо на стену, если это подсобное помещение, или же для него прекрасно служат специальные коллекторные шкафы для отопления. Такие шкафчики сделаны из металла, они обладают дверцей и выштамповкой, которая служит для подводки труб в боковых стенах. Внутри могут быть также специальные крепления для блока коллектора. Шкафчик может быть накладным или встраиваемым.
Сравнение латунного и нержавеющего коллектора
Если выбор в пользу пластиковых коллекторных блоков отметается почти сразу по ряду обстоятельств, описанных выше, то выбор между латунными и нержавеющими коллекторами может сопровождаться определёнными сложностями. Чтобы выбрать оптимальный вариант, рекомендуется рассмотреть и сравнить все главные характеристики обоих КБ.
К таким относятся — дороговизна материала, из которого он изготовлен, каким образом изготовлен агрегат, присутствует ли сварной шов (от этого параметра зависит качество изделия), габариты и толщина стенок, способность противостоять внешним воздействиям — загрязнениям и грязи, технические характеристики, стойкость к карозиям и нарушениям целостности. Даже в пределах одного вида ценовая политика может разниться из-за ценовой политики изготовителей.
Если брать во внимание денежную сторону вопроса, то цены на нержавейку значительно ниже латунного аналога. Коллекторные блоки из нержавеющей стали в целом оцениваются на 30-35% дешевле из-за материала, из которого они изготовлены
Словом, латунные коллекторные блоки ценятся куда выше. Это становится понятно и при рассмотрении таблицы стоимости металлов, где латунь стоит 145 руб/кг, а нержавейка — 55 руб/кг. Как вывод — нержавеющая сталь как материал стоит в три раза дешевле нежели латунь.
При рассмотрении технологии изготовления обоих изделий выясняется, что в латунном блоке отсутствует сварной шов — блок представляет собой цельнолитой агрегат в отличие от системы их нержавеющей стали. Там сварной шов присутствует и хорошо заполирован.
Следующий критерий — толщина стенок труб. В этой категории преимущество у латунных коллекторных блоков — их толщина немного больше, так что, при эксплуатации труб из нержавейки стоит быть предельно осторожным. Необходимо иметь ввиду, что работа с блоками из нержавеющей стали и использование подмоточных материалов требует аккуратности.
Как говорилось ранее, все технические характеристики блоков схожи, так что, принципиальной разницы между латунными и нержавеющими изделиями нет. К тому же, при использовании водной системы тёплого пола при автономном отоплении (наиболее частый случай, так как водная система полк запрещена в квартирах), давление в трубах 3 Бар, а температура не превышает 55 градусов Цельсия. Как известно, у латуни рабочее давление — 10 Бар, у нержавеющей стали — немного меньше, 8 Бар. Цифри могут незначительно варьироваться в зависимости от изготовителя.
Ещё одно важное преимущество коллекторных блоков из латуни заключается в её относительной стойкости к агрессивным химическим веществам. Изделия из нержавейки, напротив, чувствительны к агрессивным средам — например, при повышенном содержании солей в воде защитный слой на трубах уничтожается
К тому же, если в трубах присутствуют мелкие абразивные частицы (к примеру, песок), и они контактируют со стенками коллекторного бака, спустя время, в этом месте образуется свищ. Однако считается, что в теплоносителях впринципе не должно быть лишних деталей и подобных частиц. Так что, разница едва заметна и несущественна.
Это же касается и коррозий, так как данные повреждения возникают из-за взаимодействия частиц с разными потенциалами (латунь и железо) — что впринципе маловероятно. Ещё одна причина коррозий — блуждающие токи. Они возникают из-за контакта провода заземления с металлической частью коллекторного блока. Коллектор из нержавеющей стали из-за незначительных недостатков уступает латунному в цене.

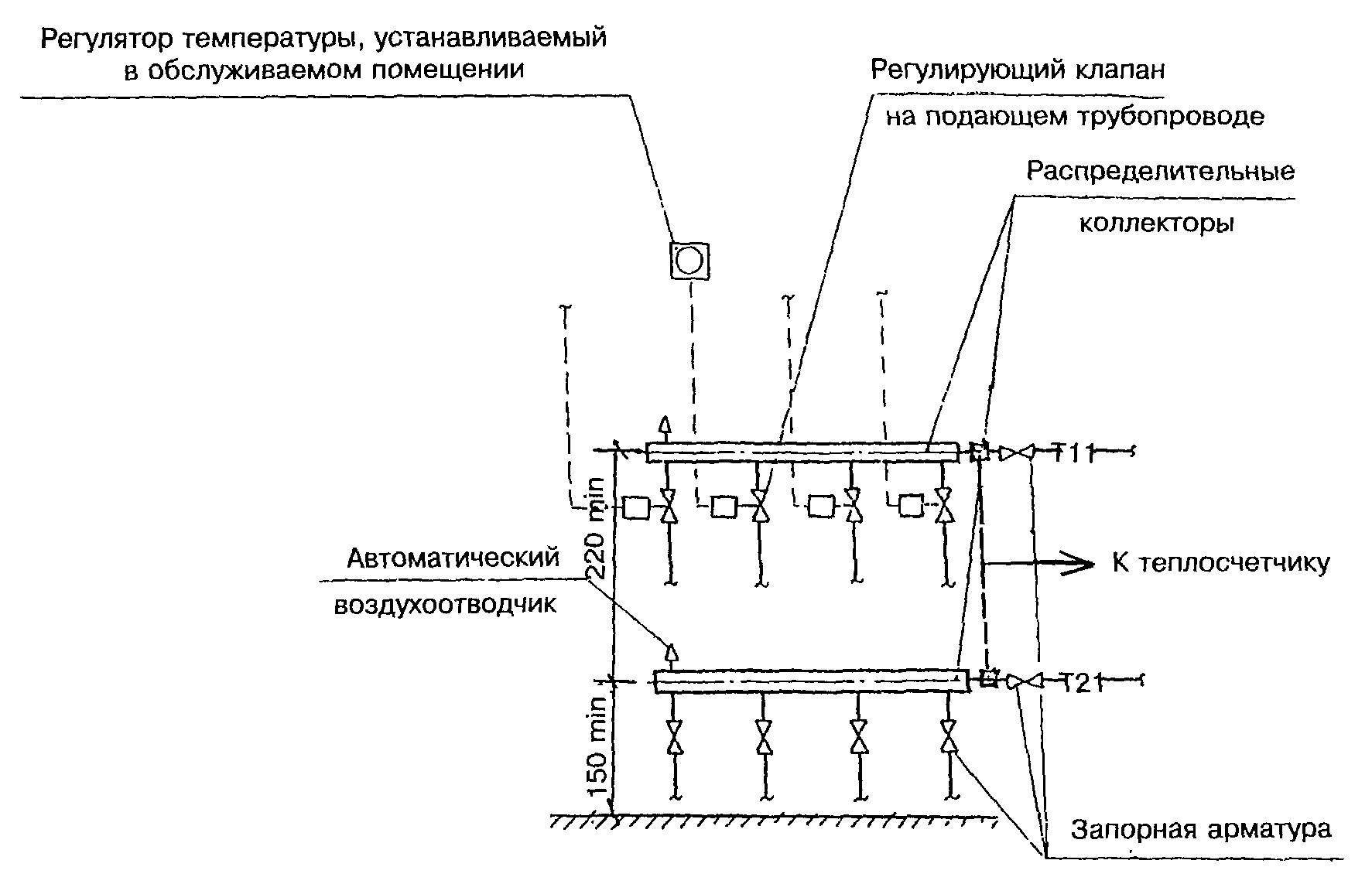

Типовое устройство коллектора
предусматривается установка двух гребенок
Устройства в конструкции обычного типового коллектора котельной:
- клапан смешения для выбора температуры теплоносителя;
- циркуляционный насос для повышения давления в системе;
- гидравлический разделитель;
- гребенка в котельной;
- автоматика зависимости от погоды;
- расширительный отопительный бак;
- расширительный бак контура снабжения горячей водой;
- манометры давления;
- приборы улавливания и удаления воздушных пузырей;
- муфты и фитинги для перехода на разные диаметры труб;
- устройства для подпитки отопления;
- группа приспособлений безопасной работы котла;
- автоматическое управление работой контуров.
Коллекторы для отопления: разновидности устройств
Не существует стандартной конфигурации отопительного коллектора. Устройство может быть выполнено в любой модификации, что позволяет адаптироваться под разнообразные отопительные системы с разным типом прибора и количеством контуров. Гребенка имеет от 2 до 12 контуров, от данного показателя зависит цена коллектора отопления. В процессе эксплуатации количество задействованных ответвлений может варьироваться.
По техническим характеристикам распределительные узлы отопления можно разделить на такие типы коллекторов: солнечные, с гидрострелкой и радиаторные. По количеству элементов системы различают простые и усовершенствованные модели. Первый вариант не оборудован дополнительными приборами для управления работой устройства и для ее регулировки. Он представлен простой гребенкой с несколькими ответвлениями, каждую из которых можно отключить. В такой системе не предполагается осуществления контроля над температурой и объемом теплоносителя.
Усовершенствованные изделия снабжены регуляторами давления, температуры, датчиками давления, блоками контроля подаваемой воды, термостатами для автоматической подстройки давления, электронными смесителями и клапанами для регулирования подачи холодной и горячей воды, воздухоотводчиками для выпускания из труб пузырьков воздуха.
Обратите внимание! Комплектация коллекторного узла может изменяться в зависимости от определенных требований к системе, что отражается на функциональности и стоимости установки
Особенности коллекторного отопления
Основная разница между коллекторным и традиционным способом распределения теплоносителя является разделение потоков по нескольким независимым каналам. При этом применяются различные виды коллекторов отопления, отличающиеся комплектацией и размерами.
Конструкция распределительной гребенки (именно так иногда называют сварной коллектор для отопления) довольно проста. В трубе квадратного или круглого сечения устанавливают несколько патрубков, которые подключаются к отдельным контурам отопления. Сам коллектор соединен с центральным трубопроводом.
В дальнейшем с помощью запорной арматуры можно регулировать уровень притока теплоносителя в отдельные контура теплоснабжения. При этом можно сделать распределительный коллектор отопления своими руками, либо приобрести уже готовую конструкцию.
Эксплуатационные особенности теплоснабжения с помощью распределительной гребенки заключаются в следующем:
- Равномерное гидравлическое и температурное распределение. Даже самый простой кольцевой коллектор отопления на два или четыре контура сможет эффективно стабилизировать систему;
- Регулировка режимов работы теплоснабжения. Это осуществляется с помощью специальных компонентов – расходомеров, смесительных узлов и терморегуляторов. Но перед их установкой необходим правильный расчет коллектора для отопления;
- Ремонтопригодность системы. Для проведения ремонтных или профилактических работ не нужно отключать все теплоснабжение в доме. Достаточно предварительно установить коллектор отопления с расходомерами и с помощью запорной арматуры перекрыть поток горячей воды в определенный контур.
Но отопление с помощью коллекторов имеет ряд недостатков. Прежде всего это увеличенный расход труб. Рост гидравлического сопротивления компенсируется установкой циркуляционного насоса. Он монтируется на каждую распределительную гребенку в системе. Также стальной коллектор для отопления можно применять только для закрытых систем.
Коллекторное распределение теплоносителя актуально для домов с большой площадью. Таким способом компенсируется постепенное остывание горячей воды, свойственное для классических двухтрубных и однотрубных схем.
Гребенка распределительная для отопления: рекомендации по размещению и монтажу
Один из способов подключения отопительных приборов — сегодня он считается наиболее современным — предполагает наличие элемента, называемого гребенкой.
Ниже в статье разговор пойдет о том, как функционирует гребенка распределительная для отопления и каким образом ее можно изготовить самостоятельно.
Для чего нужна распределительная гребенка системы отопления?
Гребенка позволяет реализовать так называемую лучевую схему системы отопления. Второе название гребенки для отопления — распределительный коллектор, поэтому и упомянутую схему часто называют коллекторной.
Идея проста: к каждому прибору прокладываем отдельный трубопровод подачи теплоносителя и точно так же — обратку. Разумеется, все эти трубопроводы должны подключаться к единому распределителю. Вот им-то и является гребенка-коллектор. Это просто отрезок трубы сравнительно большого диаметра, к которому приварено несколько отводов.
Распределительная гребенка
Очевидно, что в системе должно быть как минимум две гребенки: одна будет служить для подачи теплоносителя, вторая — для сбора обратки.
Чем удобен такой способ организации системы отопления? Если отводы на гребенках оборудовать арматурой (на подаче — регулирующей, на обратке — отсечной), то у эксплуатационщика появятся следующие возможности:
- Регулировать объем подачи теплоносителя к тому или иному прибору можно будет из одной точки. Таким образом, сбалансировать (добиться равномерного распределения рабочей среды) коллекторную систему гораздо проще, чем «ленинградку» или двухтрубную. Также появляется возможность не сходя с места установить для каждой комнаты свой температурный режим.
- Отпадает необходимость отключать всю систему для проведения работ по ремонту или обслуживанию на том или ином участке — нужно отключить только «луч», которому этот участок принадлежит.
- Каждый сегмент можно оборудовать собственным циркуляционным насосом. Таким образом, к коллекторной системе можно подключать приборы, рассчитанные на различное давление рабочей среды.
- А если оборудовать каждый отвод счетчиком тепла, можно вести учет потребляемой тепловой энергии для каждого прибора в отдельности.
Также гребенка позволяет одновременно подключить к системе приборы, работающие в высокотемпературном (радиаторы) и в низкотемпературном (теплый пол, подогрев бассейна) режимах. В низкотемпературном контуре устраивается перемычка между подачей и обраткой, а также устанавливается трехходовой клапан с автоматическим управлением.
Основную часть времени среда циркулирует по этому контуру (для этого и нужна перемычка), а когда она слишком остынет, система откроет клапаны и из гребенки в контур поступит небольшое количество горячего теплоносителя.
Определение конструкции блока
Конструирование коллектора подразумевает поиск оптимального расположения отводов и расстояния между ними. В первую очередь необходимо учитывать следующие требования:
- Газовый или электрический котел правильнее всего подключать к самой верхней или самой нижней точке коллектора. Теплогенератор, работающий на твердом топливе, следует подключать к патрубку в торцевой части распределителя.
- Трубопровод, ведущий к циркуляционному насосу, также подсоединяется со стороны торца.
- С этой же стороны следует подключать и бойлер косвенного нагрева.
- Линии подачи теплоносителя подсоединяют сверху или снизу.
- Отводы следует располагать на расстоянии в 100 – 200 мм друг от друга (между осями). Такое же расстояние следует выдержать между подающей и обратной гребенками.
Также на этапе конструирования нужно помнить о том, что к арматуре и приборам должен быть обеспечен удобный доступ.
Готовый коллектор
После принятия основных решений коллектор следует прорисовать с соблюдением масштаба. Чертеж поможет выявить недочеты и определить, какие заготовки и в каком количестве понадобятся.
Чтобы исключить вероятность ошибки, эскиз нужно снабдить размерами, пометить тип и диаметр резьбы на патрубках, при необходимости указать материал всех составляющих.
Весьма полезно пометить на изображении, какой контур или устройство присоединяется к каждому отводу — это поможет избежать путаницы при монтаже.
Для чего нужна распределительная гребенка системы отопления?
Гребенка позволяет реализовать так называемую лучевую схему системы отопления. Второе название гребенки для отопления — распределительный коллектор, поэтому и упомянутую схему часто называют коллекторной.
Идея проста: к каждому прибору прокладываем отдельный трубопровод подачи теплоносителя и точно так же — обратку. Разумеется, все эти трубопроводы должны подключаться к единому распределителю. Вот им-то и является гребенка-коллектор. Это просто отрезок трубы сравнительно большого диаметра, к которому приварено несколько отводов.
Распределительная гребенка
Очевидно, что в системе должно быть как минимум две гребенки: одна будет служить для подачи теплоносителя, вторая — для сбора обратки.
Чем удобен такой способ организации системы отопления? Если отводы на гребенках оборудовать арматурой (на подаче — регулирующей, на обратке — отсечной), то у эксплуатационщика появятся следующие возможности:
- Регулировать объем подачи теплоносителя к тому или иному прибору можно будет из одной точки. Таким образом, сбалансировать (добиться равномерного распределения рабочей среды) коллекторную систему гораздо проще, чем «ленинградку» или двухтрубную. Также появляется возможность не сходя с места установить для каждой комнаты свой температурный режим.
- Отпадает необходимость отключать всю систему для проведения работ по ремонту или обслуживанию на том или ином участке — нужно отключить только «луч», которому этот участок принадлежит.
- Каждый сегмент можно оборудовать собственным циркуляционным насосом. Таким образом, к коллекторной системе можно подключать приборы, рассчитанные на различное давление рабочей среды.
- А если оборудовать каждый отвод счетчиком тепла, можно вести учет потребляемой тепловой энергии для каждого прибора в отдельности.
Также гребенка позволяет одновременно подключить к системе приборы, работающие в высокотемпературном (радиаторы) и в низкотемпературном (теплый пол, подогрев бассейна) режимах. В низкотемпературном контуре устраивается перемычка между подачей и обраткой, а также устанавливается трехходовой клапан с автоматическим управлением.
Основную часть времени среда циркулирует по этому контуру (для этого и нужна перемычка), а когда она слишком остынет, система откроет клапаны и из гребенки в контур поступит небольшое количество горячего теплоносителя.
Выбор гребенки для теплого пола
Отдельно стоит сказать про то, как правильно выбрать гребенку для теплого пола
При этом следует обращать внимание на следующие критерии:
- материал, из которого изготовлены коллекторы подачи и «обратки»;
- количество контуров на коллекторах в гребенке, допустимый уровень давления и потока воды;
- степень автоматизации изделия – какие датчики представлены в гребенке, есть ли термостаты и прочая электроника для более тонкой настройки температуры в контурах теплого пола;
- фирма-производитель гребенки для теплого пола.
Выбор гребенки для теплого пола
Теперь раскроем каждый из пунктов подробнее. Начнем с материала, из которого изготовлена гребенка.
Таблица. Материалы, используемые в производстве гребенок для теплого пола.
Материал
Описание
Латунь
Гребенки для теплого пола из этого материала изготавливаются путем литья. В результате получается достаточно крепкая и долговечная деталь, но при этом дорогая
Если для вас цена гребенки не является проблемой, то стоит обратить внимание на изделия из латуни.
Нержавеющая сталь
Изготавливается путем сварки (с последующим тщательным заделыванием шва). По своей прочности схожа с изделиями из латуни, но при этом гребенка из нержавейки может быть подвержена электрохимической коррозии.
Пластик
Дешевые гребенки, изготавливаемые из качественного пластика, стойкого к воздействию высоких температур и давления
По своим качествам почти не уступают изделиям из металлов.
гребенка для теплого пола
Определившись с материалом, перейдите к рассмотрению прочих параметров гребенки. И самый важный из них – количество отводов на коллекторах. В идеале оно должно быть равно количеству контуров в системе теплого пола. Но также допускаются гребенки с большим количеством отводов – в таком случае нужно использовать заглушки. Еще перед покупкой желательно произвести простейшие расчеты и определить, какое давление и поток жидкости будут в вашей системе. Гребенка должна соответствовать условиям, в которых она будет работать. При этом желательно иметь некий «запас прочности» на случай резкого повышения давления или потока теплоносителя в системе.
Далее нужно определиться, какая степень автоматизации и регулирования температуры и потока вам необходима. Сегодня на рынке сантехники присутствуют технически совершенные гребенки, которые можно подключать к термостатам и программируемого контроллеру. С их помощью можно постоянно регулировать температуру и поток на контурах в соответствии с погодой на улице и потребностями жильцов. При этом высокая цена изделия окупается дополнительной экономией на теплоносителе.
Комплект гребенки для теплого пола с автоматическим регулированием при помощи комплекса термодатчиков, размещаемых непосредственно в тех помещениях, которые обогреваются
И, наконец, всегда обращайте внимание на страну и фирму-производителя. Как правило, гребенки для теплого пола, изготовленные европейскими компаниями, отличаются лучшим качеством, но при этом и дороговизной
В качестве альтернативы им могут выступать отечественные и китайские устройства, которые уступают по своей долговечности и надежности, но при этом намного доступнее для простого покупателя.
Гребенка или коллектор теплого пола располагается в специальном шкафу (монтажном ящике)
Основные схемы
Существуют следующие схемы горизонтального отопления.
Однотрубная магистраль
Постоянно двигаясь от источника к источнику, нагревательная жидкость, держит заданную температуру. Данная система отопления имеет отличные технические показатели, сочетающиеся с небольшой ценой.
Плюсы:
- минимальные затраты;
- простота в сборке;
- высокий уровень износостойкости;
- подходят для обогрева большой площади.
Минусы:
- ограничения в регулировке температуры в каждом отдельном источнике тепла;
- хрупкость при механических повреждениях.
Так же стоит учесть тот факт, что в цепочке каждый последующий радиатор должен быть больше предыдущего – это предусмотрено для того, чтобы не снижался коэффициент полезного действия. Для обогрева большой площади необходимо устанавливать коллекторы отопления чаще, чтобы вода, проходящая в трубах, не успела остыть.
Двухтрубная магистраль
Для большего коэффициента полезного действия нужно установить радиаторы. В частном доме обычно их устанавливают под окном, но Вы можете «обогревать» северную сторону, так как она самая холодная.
Таким образом, при неисправности Вам не нужно отключать всю систему отопления сразу, а только конкретный «узел». Наличие компенсаторов обязательно, так как перепады давления могут привести к поломке. Как показала практика, радиаторы хорошо справляются с перепадами давления, резкими напорами воды и не замерзают даже при минусовой температуре.
Поквартирная реверсивная система является замкнутой и имеет ряд преимуществ:
- Одинаковая температура на выходе и входе.
- Подходит для отопления многоэтажного дома, коттеджа, склада.
- Возможность отключения/включения системы, конкретно на определенном участке. Это удобно, так как этот факт значительно упрощает ремонт.
Минусы:
трудность в регулировании температуры при разветвленной системе.
Двухтрубная коллекторная параллельная магистраль
Для удешевления конструкции используются полиэтиленовые или полимерные трубы, которые отличаются высокой прочностью.
Система подключается прямо к коллектору, который равномерно распределяет поступающее тепло по всей площади покрытия.
Особенности строения коллекторной системы отопления: обратная и подающая подводка работает автономно, далее, по трубопроводам проходит тепло к радиаторам, затем возвращается. Охлажденная жидкость снова нагревается и возвращается к радиаторам. Получается замкнутый цикл, регулируемый автоматически.
Обязательно наличие качественного циркуляционного насоса, так как от него будет зависеть производительность всей системы.
Щиток, вмещающий в себя все оборудование, может располагаться в коридоре или санузле. Если данный вид отопления устанавливается в многоквартирном жилом доме, то щиток можно установить в подвальном помещении.
Плюсы:
- минимальные затраты на трубы;
- скрытая установка, за стеной (в полу);
- возможность связывать оборудование в цельную конструкцию;
- малая стоимость (отсутствие дорогостоящих элементов фиксации);
- монтаж осуществляется даже на больших площадях;
- равномерность подачи тепла исключает появление гидроударов.
Минусы:
- сложность в монтаже, так как зачастую система представляет собой целую сеть из маленьких подсистем;
- использование в системе труб одного диаметра.
Пластиковые трубы не подвержены коррозии, хорошо переносят перепады температур и отлично зарекомендовали себя при минусовых температурах.
Благодаря своей конструкции, двухтрубные системы имеют больше преимуществ, так как вода не остывает при постоянном движении. Тепло распределяется равномерно, что создает приятный климат в квартире.
Периодически проверяйте работоспособность термостата, он регулирует тепло и отражает показатели. Приемлемую температуру в радиаторах круглосуточно поддерживают теплорегуляторы: в зависимости от погоды, снижаются затраты потребителя на отопление в несколько раз.
Профессиональные инженеры помогут составить план-схему именно для вашего дома, учитывая все особенности оборудования и площадь. Доверяйте монтаж высококвалифицированным специалистам имеющим опыт работы в данной сфере. Высокая эффективность при наименьших затратах, обеспечит комфорт и тепло в Вашем доме.
Смотрите видео, в котором специалист разъясняет, как сделать коллекторную горизонтальную разводку отопления:
Коллектор для радиаторов отопления.
Распределительный коллектор отопления
Существует несколько видов гребёнок, различающихся по своей конструкции:
- Самым приемлемым вариантом по стоимости (но не по качеству) является распределительный коллектор с ручными запирающими клапанами, произведёнными в Турции или Китае. К его разъёмам подсоединяются металлопластиковые трубы. К боковым отверстиям подсоединяется запорная арматура и труба подачи теплоносителя. К сожалению срок эксплуатации данного механизма недолог из за быстрого износа резиновых уплотнителей.
- Вторым вариантом является конструкция, имеющая заглушки на прямом и обратном коллекторе. Вместо заглушек, в последствие возможна установка термоголовок и расходомеров. Устройство изначально собрано в единое посредством соединительных кронштейнов.
- Третий вариант наиболее сложно устроен и более дорогостоящий. Распределительный коллектор отопления данного типа изначально оснащён расходомерами и термоголовками. Благодаря расходомерам происходит равномерное подача жидкости к приборам. А посредством термоголовок существует возможность регулировки температуры отдельно для каждой отводящей трубы.
Гребенка для отопления, распределительный коллектор.
Распределительный коллектор отопления
Если данную разводку представить в самом простом варианте, то:
Число отходящих труб зависит от условий использования и количества радиаторов. Благодаря гребёнке, ток жидкости в трубах оптимизируется. Так же она сглаживает перепады давления в системе. Коллекторный распределитель используется в лучевой разводке из за наличия отдельных труб отвода и подвода теплоносителя для каждой батареи. Именно вследствие такого устройства обеспечивается равномерность прогрева радиаторов и возможность их отдельной регулировки. Помимо вышеперечисленных достоинств коллектор позволяет включить в общую систему доп. конструкции. (например: подогрев бассейна).
Распределительный коллектор отопления
Обобщая сказанное, можно выделить следующие положительные стороны распределительного коллектора:
Так же различают два типа коллекторов по принципу работы. Бывают гребёнки для котельных и локальные.
В первом типе подающая часть осуществляет доставку жидкости в отдельные части системы отопления и поэтому оснащена, помимо кранов, циркуляционными насосами. Помимо этого в ней предусмотрены различные датчики: на давление, контроль температуры и гидрострелка.
Распределительный коллектор отопления с циркуляционным насосом
Производители
При устройстве системы тёплого пола избежать применения практически неизбежно. Ведь распределительный узел позволяет избежать проблем, о которых вы возможно и не подозреваете. К примеру, регулировочные клапаны на петлях тёплого пола позволят выровнять в них давление, неизбежно разное, при их разной длине. Высокая температура теплоносителя требует дозированного использования. Это значит, что вам придётся изучать продукцию известных производителей. Вот некоторые из них:
«Гребёнки» от Giacomin
В подавляющем большинстве из латуни. Компания предлагает интересные сопутствующие узлы и устройства. В латунном исполнении доступна модульная сборка, посредством соединения байонет. Это позволит собрать узел под любое количество петель тёплого пола. Возможно укомплектовать его практически любой конфигурации от одного производителя, начиная от этикеток для разметки, заканчивая электротермическими головками. Компания была создана в 51-м году Альберто Джакомини и по сей день развивается под руководством этой фамилии
Приятное внимание к мелочам и широкий набор аксессуаров вызывает приязненные чувства, до поры ознакомления с прайсом
Giacomini
Luxor Minuterie Idrauliche
«Luxor Minuterie Idrauliche» – создана в 1960-м. Очередной итальянский производитель качественных компонентов для организации распределительно-смесительных узлов. Продукция подвергается испытаниям, имеет 40 сертификатов разных стран, на сайте производителя сразу приведены наименования фитингов, необходимых на разные типы труб. Будущему владельцу стоит позаботиться об идентификации оригинальных комплектующих. Известные и дорогие марки действительно часто подделывают.
«Luxor Minuterie Idrauliche»
Коллекторы «Rehau»
Этот «монстр» очень широкого профиля известен, как пионер ПВХ и сшитого полиэтилена. Это они в 88-м году первые предложили метод соединения с помощью надвижной гильзы. Лучшие ПВХ профиля, бампера автомобилей и подогрев футбольных полей – в их компетенции. Оригинальная продукция такого производителя гарантированно качественна, что редко или никогда – дешево. Гребёнки из нержавеющей стали или латуни высокого качества, стойкой к вымыванию цинка. Количество подключаемых петель может достигать 12-ти. Шаровые краны, заглушки, кронштейны, воздушный клапан и ниппеля с евроконусом входят в комплект. При установке потребуется совместимая соединительная фурнитура, одноимённой фирмы. Борьба с подделкой весьма серьёзна.
«Rehau»
Система распределительных гребенок для двухтрубной системы отопления
Для отопления существует множество вариантов коллекторов. Есть устройства с большим количеством деталей. В подающей конструкции располагаются расходомеры, которые отвечают за равномерное распределение теплоносителя.
Конструкция распределительных гребенок контролирует прогрев каждой батареи. Гребенка считается главной деталью распределительной конструкции. Она монтируется после котла и перед механизмом безопасности. Данная деталь выглядит как труба с размещенными патрубками. Монтаж выполняется на обратную и входную магистрали.
Гидроколлектор своими руками
Гидроколлектор системы отопления способствует следующим преимуществам при обогреве дома:
- Улучшается перемещение теплоносителя и стабилизируется давление.
- Регулируется объем горячей воды на каждом луче системы. Уменьшаются расходы на энергоноситель.
- Ремонт батарей выполняется без выключения всей конструкции.
Для создания гребенки выполняется следующая последовательность действий:
- Производятся замеры между отдельными патрубками.
- Размер корпуса устройства должен быть больше промеренного на 12-17 см.
- Вырезается труба и на нее монтируются патрубки.
- Конструкция проверяется на герметичность.
Перед тем как выполнять монтажные работы стоит проверить возможность установки гребенки для определенной системы. Фитинги из полипропилена выполняются без армирования, что может повлиять на разгерметизацию. Можно приобрести готовое устройство.
Для повышения циркуляции устанавливаются специальные насосы. Если конструкция монтируется в специальном помещении, то защитный короб не требуется. Для контроля и дозировки теплоносителя устанавливается арматура.
ПОСМОТРЕТЬ ВИДЕО
На распределительном механизме устанавливается группа безопасности.
Кроме того, при расчете элемента гребенки следует учитывать разницу в размере контуров. Коллекторная система отопления пользуется большим успехом среди владельцев частных домов.
