Устройство коллектора для теплого водяного пола

Как выбрать

Прежде чем остановить свой выбор на использовании распределительного коллектора в системе отопления вашего дома необходимо учесть определённые обстоятельства, связанные с приобретением и соответствующими монтажными работами, а именно:

1. Высокая стоимость. Спору нет, что данная технология очень качественная, удобная, а также способна увеличить продуктивность отопительных приборов в разы, но в тоже время она и самая дорогостоящая среди всех существующих на данный момент устройств. Это связано как с использованием металла высшего качества, так и с дополнительным приобретением различных деталей, арматуры и оборудования из чего выплывает следующий нюанс;
2. Циркуляционный насос и другие приборы. Коллекторная система будет функционировать только при наличии циркуляционного насоса, дополнительной арматуры под каждый контур, кранов, заглушек и подобранного коллекторного шкафа;
3. Монтажные работы. Установка такой системы достаточно сложная и требует определённого времени и финансовых возможностей, особенно если подключение будет производиться к системе «теплый пол». Всё это может привнести определённый дискомфорт, если дом уже обустроен, а не находится на этапе строительства.

Если же вышеперечисленные моменты не являются для вас первостепенными, и вы готовы с ними смириться, можно приступить к непосредственному выбору распределительного коллектора отопления. Обратить внимания следует не столько на материал, из которого он изготовлен, сколько на технические параметры, которые перечислены ниже:

1. максимально допустимое давление системы, которое может выдержать оборудование;

2. примерный расчёт потребления электрической энергии устройством;
3. количество контуров соответствующее всем отопительным прибором дома;
4. уровень пропускной способности распределительного коллектора;
5. потенциальная возможность добавления необходимых контуров в случае увеличения отопительных приборов;
6. наличие разнообразных автоматических вспомогательных устройств;
7. репутация фирмы производителя.

Будет просто замечательно, если вы разбираетесь во всём вышеперечисленном, но как показывает практика, наиболее правильный расчёт всех параметров могут произвести лишь специалисты в данной области, которые помогут не только с выбором, но и с последующим налаживанием работы системы.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Смесительные клапаны

С учетом необходимого эффекта есть различные способы подключения. Каждый из них в обязательном порядке подразумевает установку смесительных клапанов. Эти приборы необходимы для соединения горячей и холодной воды. Последняя подается из контура отопления, первая — из котла. Регулировать систему можно автоматически либо вручную, что требует дополнительной установки управляющего сервопривода. Бывает два типа смесительных клапанов.

Двухходовый сервопривод

Этот сервопривод также называется питающим. Его основное отличие от обычных вентилей состоит в возможности проводить воду только в одном направлении. При неверном обратном монтаже клапана он начинает неправильно функционировать и быстро выходит из строя.

“Питающий” – проводит воду только в одно направление

В качестве запорной части для него используется шар или специальный шток. Регулировка производится либо разворотом шара, либо перемещением штока. Для проведения этих манипуляций применяются электроприводы.

Самый популярный способ — термостатическая головка, оборудованная водяным датчиком, который производит регулярный контроль за температурой теплового носителя. С учетом полученных данных головка включает или отключает клапан. Так, из обратки теплоноситель подается регулярно, а из котла — только по мере надобности.

Принцип работы устройства объясняет основное преимущество коллектора, который оборудован питающим клапаном. Полы с этим оборудованием не перегреваются, это значительно увеличивает их время службы. Невысокая пропускная возможность клапана создает плавную регулировку температуры теплоносителя, значительные скачки в этом случае исключаются.

Питающие клапаны характеризуются легкостью в монтаже и последующей эксплуатации. Они довольно часто находятся в схеме самодельных коллекторов для теплого пола, но имеют некоторые ограничения в применении. Двухходовые устройства не советуют ставить в системах, которые работают в помещениях размером более 250 квадратных метров.

Трехходовые системы

Трехходовые элементы устроены по-другому. Это оборудование объединяет в себе работу перепускного подающего клапана и байпасного вентиля. Клапан состоит из корпуса с одним подающим и двумя выводными отверстиями. Для регулирования применяется или вращающийся шар, или специальный шток.

Особенность этого типа устройства состоит в том, что регулировочная часть перекрывает поток полностью, а распределяет поступающую воду, перемешивая ее. Температура корректируется автоматически, для этого клапан имеет приводную систему, принимающую сигналы с разных датчиков.

Подобные клапаны имеют сервоприводы

Как правило, трехходовые клапаны оборудуются сервоприводами, которые управляются термостатическими датчиками или погодозависимыми контроллерами. Сервопривод активирует запорный механизм, устанавливающийся в требуемое положение для получения необходимого показателя нагретого теплоносителя и обратки.

Погодозависимые контроллеры требуются для регулирования мощности системы с учетом погоды. Например, во время сильного похолодания помещение начнет остывать намного быстрей, то есть системе отопления будет гораздо трудней выполнять работу.

Чтобы облегчить задачу, нужно повысить затраты теплового носителя и увеличить температуру. К основным недостаткам трехходовых элементов относится значительная пропускная возможность. При этих условиях даже незначительное смещение в регулировке может привести к резкому изменению температуры воды.

Трехходовые элементы применяются для коллекторов, установленных в помещениях размером более 250 кв. м и систем с большим количеством контуров. Более того, они используются для конструкций, которые оборудованы погодозависимыми датчиками, определяющими требуемую температуру пола учитывая атмосферные условия.

Назначение распределительной гребенки отопления

Коллекторные гребенки на отопление устанавливаются при лучевой разводке труб. Они нужны для того, чтобы распределять потоки теплоносителя по разным кольцам циркуляции. Например, в доме предусмотрено как обычное отопление посредством батарей, так и теплые полы. При этом есть необходимость поддерживать в каждом помещении свою температуру. А бывает и так, что в каких-то комнатах нужно совсем отключить отопление. Летом, к примеру, топить дом не нужно, но в ванной комнате должен работать полотенцесушитель и теплые полы.

Когда дом уже построен, то гидроизоляция цоколя своими руками выполняется изнутри, что накладывает некоторые ограничения.

Все  сводятся к простой укладке теплоизоляции на паробарьер.

Чтобы прекратить циркуляцию нужно закрутить расходомер на обратке гребенки системы отопления или же полностью перекрыть термостатический вентиль. В отопительный сезон для поддерживания температуры на необходимом уровне нужно установить термостаты в нужных помещениях. Термостат соединяется проводами с сервоприводом и дает ему команды на перекрытие или открытие термостатического вентиля. Есть термостаты, которые связаны с сервоприводом посредством радиоволн через специальный преобразователь.

Назначение и состав коллектора

Сколько бы не стоили коллекторы, назначение  состав их одинаков, цена зависит только от качества  производителя составляющих. Вот основные составляющие:

1,2 — корпуса коллектора; 3 — переходник; 4 — дренажный кран; 5 — отводчик воздуха автоматический;

6 — клапан отсечной; 7 — крепеж коллектора; 8 — евроконус для подключения труб контура.

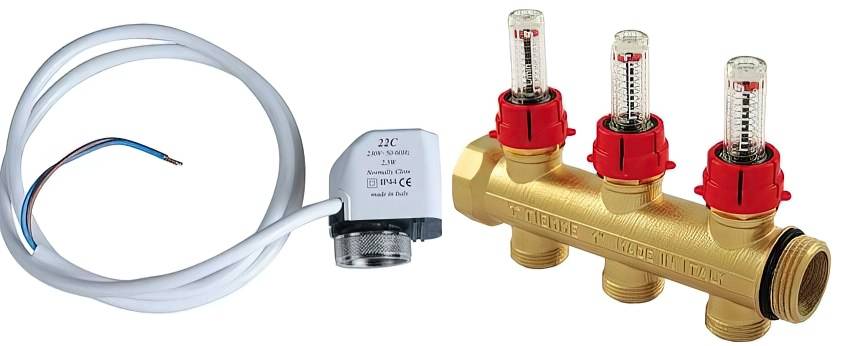

Расходомер предназначен для регулировки равномерного скорости потока воды в каждом контуре при их различной длине, это необходимо для того чтобы все контуры имели одинаковую температуру, в ином случае разные части пола буду разной температуры. Ведь как известно, жидкость течет по пути наименьшего сопротивления, поэтому без расходомеров контуры малой длины будут горячее длинных контуров.

Расходомеры устанавливаются в подводящий коллектор. Регулировочной гайкой или кольцом (в зависимости от производителя) выставляется условный проток, в литрах в минуту, по контуру, который можно наблюдать по шкале на прозрачной колбе. Конечно это можно сделать и простыми вентильными кранами, но точность будет гораздо ниже, а от этого пострадает эффективность теплого пола.

Сервоприводы также автоматически регулируют поток, только уже на обратке коллектора, монтируются на каждый контур. Работают они в паре с термостатами, которые устанавливаются в каждой комнате и посылают сигнал на сервопривод для прикрытия или приоткрытия определенного контура. С одного термостата может управляться несколько сервоприводов.

Выпускают разные модели сервоприводов, с разным рабочим напряжением, но по принципу действия есть 3 вида сервоприводов:

1. нормально открытые — начальное положение клапана открытое, то есть когда на сервоприводе нет напряжения, то он находится в открытом (пропускном) положении.
2. нормально закрытые — начальное положение клапана закрытое, когда нет напряжения на нём клапан закрыт для прохождения теплоносителя.
3. универсальные, переключающиеся, которые могут быть как нормально открытыми, так и нормально закрытыми.

Примерную комплектацию коллекторного узла и способы его регулировки Вы можете посмотреть в видеоролике.

https://youtube.com/watch?v=VsoHCOzCnzc

Выбор коллектора

При выборе коллектора, прежде всего, нужно определиться с тем, какие функции он будет выполнять. Рассчитать сколько петель вам нужно будет подключить (на сколько входов брать устройство). Затем выбираете материал, из которого он изготовлен.

С выбором материала не очень сложно:

• нержавейка,
• латунь;
• пластик.

Нержавейка — идеальный вариант, но дорогой. Латунь более хрупкая, хоть и более дешевая. Пластик, если он хорошего качества от хорошего производителя, предпочтительнее латуни.

Коллекторы водяного пола могут быть из латуни, нержавейки или пластика

Последний этап — выбор производителя. И снова-таки, выбирать нужно самых лучших. Естественно, качественнее делают — европейские производители, но цены у них немалые. Приличный коллектор может стоить и 1000$, и больше. Но китайский продукт — риск большой. Может служить отлично, а может сломаться через пару месяцев.

Правила установки коллектора для теплого пола

Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.

Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.

На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

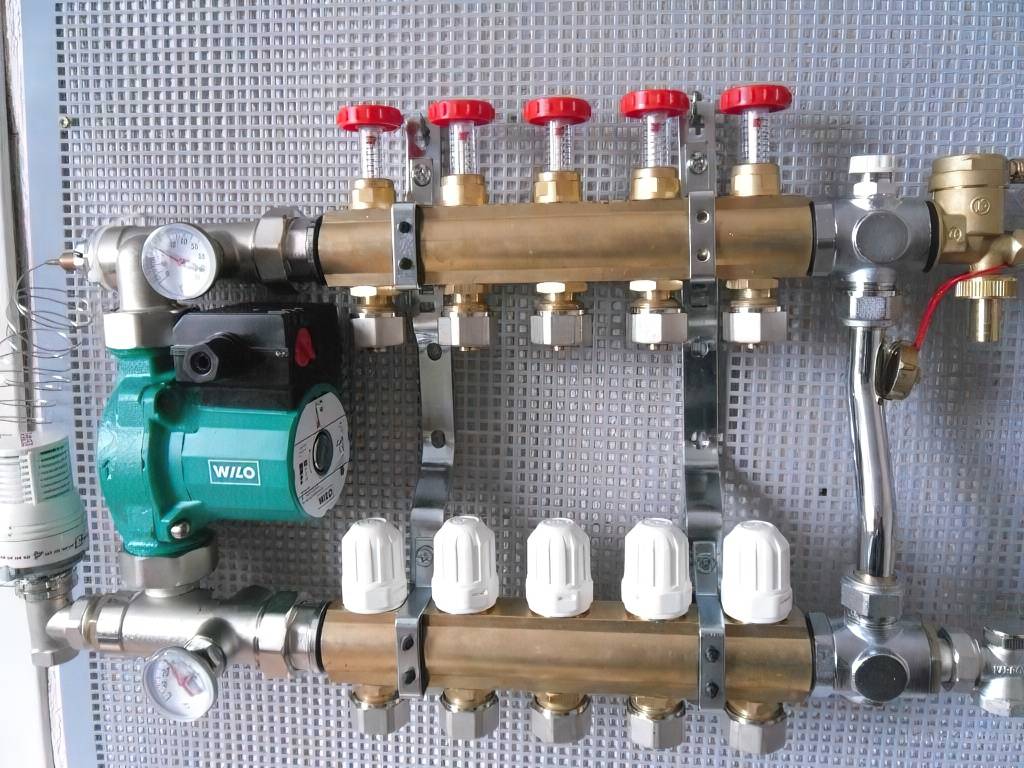

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

• Нержавеющей стали. Самые долговечные и дорогие.
• Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
• Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Особенности конструкции

Коллектор распределяет теплоноситель на каждый контур теплого пола

Из-за характерного вида монтажники отопительных систем называют коллектор «гребенкой». Это сложный узел. Он умеет перенаправлять входящие потоки теплоносителя в разные контуры обогрева полов. Продвинутые приборы обезвоздушивают теплоноситель, регулируют его температуру, объем подачи.

Коллектор выполняет функцию посредника между котлом и потребителем. Состоит из 2 узлов:

• подающая гребенка для выдачи теплоносителя;
• обратная гребенка для возврата охлажденного теплоносителя в котел или магистральную трубу.

Пара гребенок составляет коллекторную группу, они распределяют тепло на большое количество контуров и приборов нагрева. На выходах гребенки размещают выпускные клапаны отсечного или регулирующего типа. Они блокируют теплоноситель или изменяют объем подачи в контуры. Закрывание одного из каналов позволяет ремонтировать без отключения иных потребителей.

На корпус гребенки монтируются дополнительные устройства для повышения эффективности системы отопления:

• расходомеры;
• клапаны стравливания воздуха и слива воды;
• счетчики тепла.

С различным количеством контуров

Чем больше комнат в доме, тем больше контуров теплого пола нужно подсоединить к коллектору

Необходимость в коллекторе появляется при наличии двух и более отопительных контуров. Это удобно при лучевой разводке труб для создания системы теплых полов — индивидуально для каждого отопительного прибора.

Система отопления укладывается на десятилетия. Она углублена в стяжку пола и неизвлекаема. Поэтому коллекторная группа имеет возможность блокировки нескольких каналов сразу. Каждый контур в подобной системе отключается для ремонта, профилактики, аварийных работ.

Ранее коллекторы монтировались из множества тройников вместе с запорной арматурой. Теперь технологии позволяют изготовить изделие под потребности заказчика. Готовая коллекторная группа представляет собой две гребенки с проходным диаметром в 1 дюйм. Такой диаметр используется в большинстве случаев. Выходы на приборы отопления — 0,5 дюйма, при необходимости совмещения с малыми диаметрами оснащаются переходниками на ¾ дюйма.

Сборные коллекторные группы поступают на рынок с количеством точек подключения — от 2 до 12.

Коллекторные группы — центральный элемент водяной системы отопления полов. Основным модулем самих коллекторов являются смесительные узлы-группы.

В индивидуальном домостроении агрегаты подключают к высокотемпературной системе отопления. Теплоноситель с такой температурой не может греть пол, иначе начнется деформация материалов, станут выделяться вредные вещества из напольного покрытия, к тому же нельзя ходить босиком. Понижают температуру внедрением смесительных групп. При добавлении холодной воды из обратной линии теплоноситель достигает предписанных СНиПом значений — 26 градусов для помещений с постоянным присутствием людей, 31 градус — с временным пребыванием, 35 градусов — по оси нагревательной линии ванной комнаты.

Смесительные группы необходимы при распределении потоков на высокотемпературные, идущие в радиаторы отопления бойлеры и для подогрева полов.

Варианты в сборе с насосом

Циркуляционный насос ускоряет движение теплоносителя в системе

Групповой смесительный узел состоит из регулирующего клапана и циркуляционного насоса, предназначенного для принудительной циркуляции рабочей среды в системах отопления. Чем больше коллекторных групп в сборе, тем мощнее насос нужен.

Насос Grundfos серии UPS эксплуатируется в режиме круглосуточного функционирования в любых типах систем отопления. Скорость насоса регулируется ступенчато. Кроме теплого пола возможно подключение до 3 радиаторов батарей, поэтому регулировка мощности очень кстати. Подобный механизм работает от бытовой розетки с напряжением 220 В, экономичен, не шумит. Эти характеристики важны для использования в обогреве частных домов.

С расходомером

Обязательным атрибутом системы отопления являются расходомеры. Они необходимы для регулировки потока теплоносителя вследствие разной длины труб. Без них сопротивление в коротких трубах меньше, чем в длинных. Это приведет к разбалансировке водяной системы. Расходомер создает равномерную циркуляцию рабочей среды во всех контурах системы.

Возможна эксплуатация системы подогреваемых полов и без расходомера. Но добиться тонкой регулировки температур не получится — инерция теплого пола большая. Придется ждать остывания для регулировки запорного клапана. При ручной регулировке придется запоминать положение клапана. В расходомере маркировка нанесена.

Расходомер

Важная часть любого коллекторного блока — расходомер. В чем же его главная функция? Дело в том, что при установке труб для полной системы петли в любом случае получаются разной длины — короткие и длинные. Ещё со школы на уроках физики утверждали — вода пойдет по пути наименьшего сопротивления, а значит, в большей мере будет течь по коротким петлям с маленьким гидравлическим сопротивлением, обходя длинные. Несбалансированные размеры петель вызовут неравномерный прогрев территории и, как следствие, некачественную работу системы тёплого пола. Именно для этих случаев нужен расходомер. Это устройство, созданное для того, чтобы искусственно повышать гидравлическое давление внутри коротких петель путем уменьшения прохода и увеличивая проход в длинных. Таким образом, регулируется баланс между разными видами петель и теплоноситель равномерно распределяется по всей территории, которую охватывают петли.

У многих производителей, выпускающих расходомеры, их внешний вид разнится, однако предназначение, функциональные способности и общие характеристики агрегата едины для всех. Главная задача каждого расходомера — балансировка в гидравлическом давлении.

В итоге, расходомер — практически необходимая часть коллектора, убирать которую крайне не рекомендуется. Лишь в некоторых случаях её можно не использовать — например, для радиаторной лучевой системы.

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

Рисунок 2.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки. Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

Рисунок 3.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Рисунок 4.

Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

Рисунок 5.
