Клипсы для крепления электропроводки — особенности применения

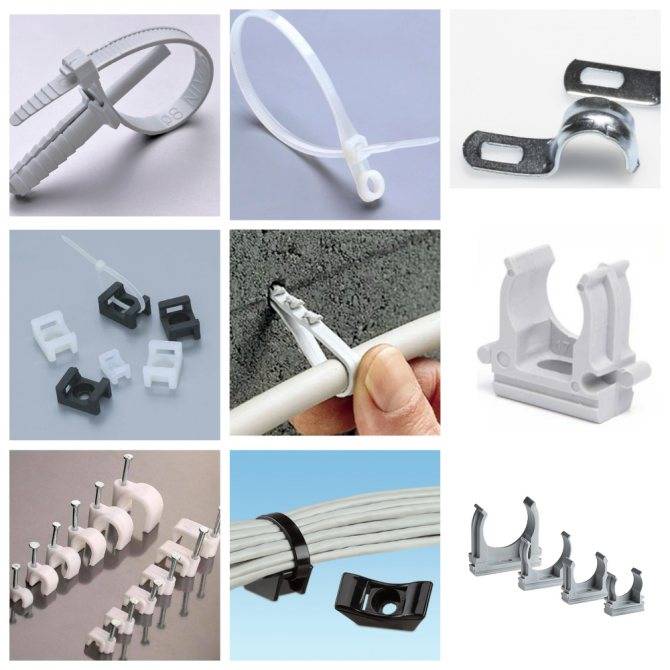

Крепление с помощью клипс

Данные элементы используются при открытом типе прокладывания проводов. Зажимы визуально выглядят аккуратнее, бывают разного размера. Детали изготавливаются из различных материалов:

• Металл — производятся из металлических полосок. При установке ею изначально оборачивают шнур, затем совмещают отверстия и проводят крепление на поверхности. Зажимы применяются для потолочного и стенового крепления, требуют сверления множества дыр.
• Пластик — с помощью пластмассовых клипс производится крепление гофры к стене, при наружном и скрытом типе прокладки. Для каждого диаметра труб имеются соответствующие объемы элементов. На деревянные поверхности их монтируют саморезами, на бетонные — дюбелями. Устанавливать с их помощью можно как один, так и несколько линий, для закрепления пучка проводки. За счет конструкции компонентов собирается единый блок, каждый обладает специальными пазами-замками, расположенными на боковой части, что позволяет крепить их друг с другом. Итоговый результат получается ровным и аккуратным.

Самоклеящиеся зажимы изготавливаются пластиковыми или металлическими, используются для крепления кабелей различных форм. Перед проведением процедуры поверхность будущего места установки обязательно очищается от загрязнений и пыли.

Чем можно закрепить кабель на стене без сверления? Зажимами на липучке, для них не нужно создавать отверстия в хрупком или дорогом материале.

На тыльной стороне элемента находится липкая односторонняя лента. Приспособление подходит для мебели, пластиковых панелей, на которых будут закреплены провода.

Последний вариант — это разновидности с гвоздем, изготовленные в форме пластмассовых скоб со специальными прорезами. Обладают разной формой, применяются для деревянных и иных, с аналогичной плотностью, материалов. Зажимы с гвоздем помогают закреплять телефонный, телевизионный кабель с небольшим сечением.

Клипсы для гофры

Типы держателей для гофротрубы

Основной тип рукава для электромонтажа — гофрированная труба. Гофротруба или гофрорукав представляет собой пластиковую или стальную оболочку, собранную из отдельных кольчатых сегментов. Минимальный диаметр трубы – 16 мм. Наиболее часто используют рукава диаметром 20, 25 и 32 мм. Изделие позволяет прокладывать кабельные магистрали с изгибами и переходами, но требуется частая фиксация линии. Для этих целей используют несколько вариантов креплений.

Клипсы под гофру

Основной крепеж для гофры диаметром от 16 до 25 мм — специальные клипсы. Они бывают двух типов:

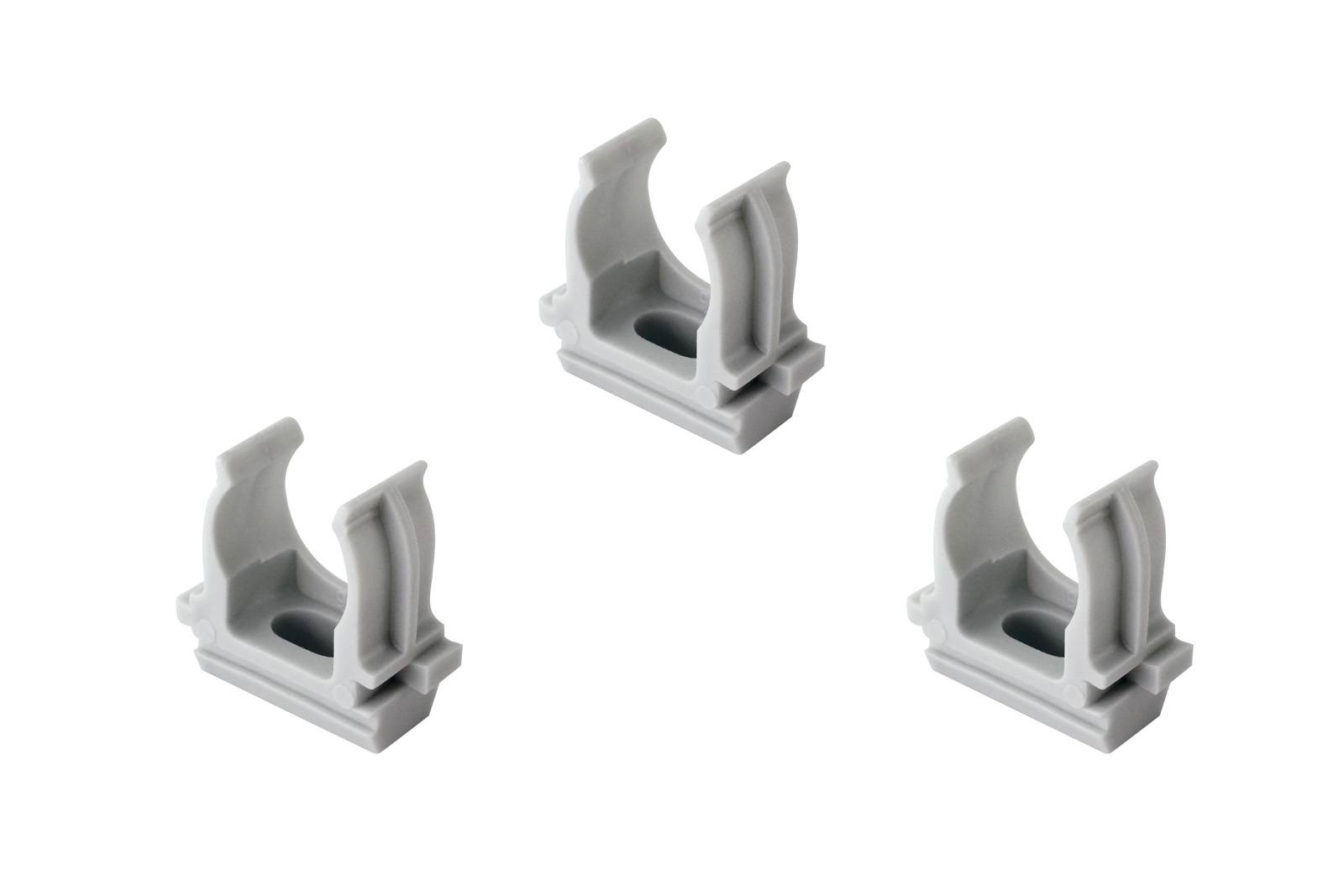

Первый тип похож на плоские изогнутые рожки. Такая клипса удерживает трубу или рукав за счет упругости материала, из которого изготовлена. Сбоку клипсы нередко делают сцепки, позволяющие соединять их между собой. Эта особенность облегчает монтаж, а также последующее обслуживание сетей.

Существуют держатели с защелками d-образной формы. Полукруг – сама клипса, а палочка – защелка, закрывающая верхний разрыв клипсы. Такой фиксатор повышает надежность крепления труб, но делает крепеж более дорогостоящим. Модели с защелками используют для труб диаметром 40 мм и больше, а также при монтаже кабеля по потолочным поверхностям.

Закрытая клипса напоминает обычный хомут. Она прижимает трубу к поверхности, на которой закрепляется. Процесс фиксации устройства можно механизировать с помощью монтажных пистолетов. В пистолет закладывается обойма клипс, после чего монтажник «пристреливает» трубу или сам кабель к поверхности.

Дюбель-стяжка для крепления гофротрубы

Следующая разновидность устройств для фиксации труб к стене — затягивающийся хомутик из нейлона, зацепленный за специальный дюбель.

Чтобы установить оснастку, необходимо предварительно просверлить отверстие, после чего вставить туда ножку дюбеля и зафиксировать ее, вбив распорный стержень. Крепление трубы выполняется с помощью гибкой стяжки.

Разновидности таких дюбелей — монтажные площадки. Их крепят саморезом, гвоздем либо просто вставляют в отверстие, после чего продергивают в имеющуюся щель хомут-стяжку.

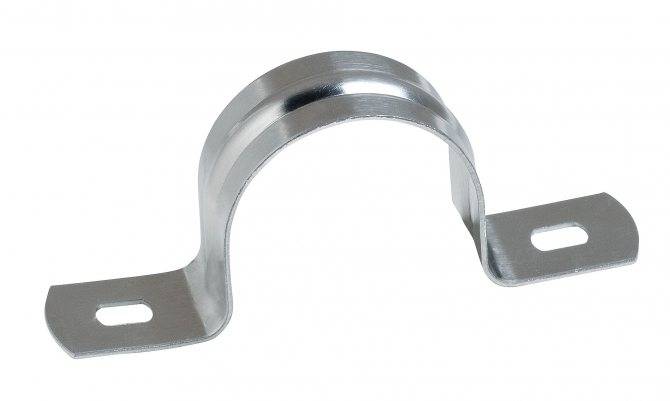

Металлические скобы

Там, где прочности пластика недостаточно, в качестве креплений для гофры используют металлические скобы или хомуты. Это обычная изогнутая стальная пластина с одним или двумя отверстиями по бокам для крепления. Радиус изгиба скобы зависит от диаметра трубы, для которой она предназначена. Для гофры диаметром 25 мм, нужна скоба с радиусом изгиба 12 мм и т.д.

Крепят скобу предварительно просверлив отверстия для пластиковых дюбелей. Если материал поверхности позволяет, прикручивают фиксатор саморезами или прибивают гвоздями.

Самодельные приспособления для крепления гофротрубы

Если под рукой нет стандартной оснастки из магазина, крепеж для гофры диаметром 16–20 мм несложно сделать своими силами.

Обычно для самодельных приспособлений используют:

Жесть нарезают полосами сантиметровой ширины. В середине каждой пробивают отверстия для саморезов.

Вместо жести подойдет провод-лапша. Его нарезают кусками, достаточными для обхвата трубы, после чего прибивают или прикручивают, протыкая пластик между двумя проводами (см. фото) .

Самодельная кабельная техника

Многие заводские гаджеты относительно дешевы, но когда их нужны сотни, количество денег увеличивается. А если проводка скрыта, то необходимо, например, закрепить кабель в карнизе, зачем копить лишние деньги, если можно обойтись подручными средствами. Вот из чего сделан самодельный держатель кабеля:

• Дополнительно можно использовать оловянную полоску, чтобы закрепить кабель в кольце. Полоса закрывает кабель, после чего полоса крепится к стене (см. Фото справа). Эту опцию также можно использовать для фиксации выводов в стробоскопе. От обычного внешнего крепления его будет отличать только этап установки зажимов – их можно устанавливать реже, так как их задача – удерживать кабели до застывания раствора, которым герметизируется строб. Аналогичным образом можно закрепить провода в защитной оболочке: гофре, трубе и т.д. Потребуются только полоски большей длины и, возможно, ширины – для более надежной фиксации. Для дерева подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
• Из оцинкованного металла, нарезанного полосами толщиной около 1 см, можно сделать самую простую П-образную скобу. Гвозди на концах, используйте как обычные скобы – хватая проводник через каждые 50-80 см. Можно использовать для крепления кабелей к стенам и потолку.

  Как можно закрепить провод жестяной полосой

• Подручными средствами также можно закрепить пучки ниток. С помощью более длинной полосы листового металла можно закрепить несколько проводов, расположенных рядом друг с другом. Для этого удобнее использовать перфорированный металл (например, для крепления крючков для натяжных потолков), но можно обойтись и обычными полосами жести.

  Крепление кабельных жгутов

• Полоски жести + гвозди или дюбеля – в зависимости от материала стены. Белая жесть желательно оцинкованная, но может быть «сделана» из пивных банок. Его нарезают на полоски толщиной 7-10 мм, в центре проделывают отверстие, в которое вбивают гвоздь. Сначала по дорожке заделывают крепеж с шагом 60-100 см, а затем скрепляют трос или провод жестяными полосками. Чтобы кабель был надежно закреплен, рекомендуется зафиксировать концы замком.

  Пример самодельного кабельного зажима

Это основные типы кабельных зажимов, которые вы можете изготовить самостоятельно. Наверняка есть и другие варианты – фантазия мастеров неиссякаема, но это самые распространенные.

Дюбель-хомут для крепления кабеля: характеристики

В зависимости от различных параметров, крепления кабелей и проводов, производят двумя способами, открытым и скрытым. Достаточно распространенным изделием для крепления проводников, является дюбель-хомут.

Особенности:

• Конструкция;
• Простота монтажа.

Конструктивно, данные крепеж выполнен в виде пластиковой полосы с зазубринами (елочка), которыми можно закрепить держатель непосредственно к стене или в штробе. Стоит отметить, что такая монтажная стяжка обеспечивает среднее качество крепления проводки.

Крепление силового кабеля, посредством хомута производится следующим образом. В бетонной, кирпичной или стене из шлакоблока, просверливается перфоратором отверстие определенного диаметра.

Далее, в хомут продевается провод, и крепеж вставляется в отверстие в стене и забивается. Стоит отметить, что такие крепежи, можно использовать в качестве устройства, для монтажа нескольких проводов.

Важно понимать, что при монтаже проводов пучком, обязательно произвести подбор правильных кабелей, которые согласно техническим характеристикам, разрешено монтировать таким способом. Другим видом крепежных элементов, являются дюбель – хомуты с распором. Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов

Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов

Другим видом крепежных элементов, являются дюбель – хомуты с распором. Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов.

К данным крепежным элементам, относятся и специальные зажимы. После того как они вмонтированы в стену или потолок, в хомут вставляется кабель и зажимается саморезом. Стоит отметить, что подбор крепежей для электромонтажа производится согласно диаметру электропроводки.

Специализированные крепления

Как правильно провести проводку в доме, если в местах расположения кабелей нет возможности сверлить поверхность, или тип проводника имеет необычную специфику? Для этого вам на помощь придут редкие, но от этого не менее полезные приспособления для монтажа.

Итак:

• Металлическая монтажная лента предназначена для крепления кабеля с соблюдением нужного шага укладки. Применяется при установке тёплых полов, систем защиты от наледи и обогрева наружных площадок. Очень удобно использовать при креплении больших групп проводников. Имеет 21 мм в ширину и расстояние между гибкими точками фиксации в 25 мм. Бывает двух видов – медная и стальная оцинкованная.
• При установке антиобледенительных систем, необходимо протягивать кабель внутри водосточных труб. Существует два вида креплений, предназначенных для этого – оцинкованная лента и специальные пластиковые клипсы.
• Отдельно отметим алюминиевый скотч, предназначенный для установки проводов на водопроводных трубах. Он обеспечивает максимальную теплоотдачу и высокую плотность прилегания кабеля к трубе.

Ознакомившийся с данной статьёй читатель, наверняка, понял, как правильно проводить проводку в доме и какие приспособления подойдут ему больше всего. Однако, настоятельно рекомендуем ознакомиться с видео, представленном на этой странице. Возможно, вы откроете для себя кое-что новое.

В каких случаях нужна гофра при прокладке кабеля?

Гофра -это специальная труба особой формы, которая отличается повышенной гибкостью и может быть изготовлена из полимерного ПВХ-пластиката, полипропилена, полиэтилена, полиамидов или же металла.

Основная функция гофры состоит в обеспечении защиты электропроводки в частном доме, в квартире, в любом другом месте монтажа кабельно-проводных изделий от механических воздействий, влияния атмосферных осадков, влаги, УФ-излучения и прочих негативных факторов. Обладая способностью самозатухания, гофра принимает на себя первый «удар», если возникает воспламенение электролинии.

Рассмотрим ситуации, когда использование гофрированной трубы жестко регламентируется нормативами и просто рационально:

монтаж открытой электрической проводки внутри помещений по негорючим поверхностям (бетон, кирпич и т.п.). Для прокладки кабелей по деревянным плоскостям понадобится спецподложка из материала, который не воспламеняется, или обычная металлическая гофра;
прокладку кабелей скрытым способом в помещениях, к примеру, в бетонной заливке, рекомендуется дополнять защитой из гофры;
монтирование наружных электротрасс, в том числе по воздуху

Важно: следует подобрать гофротрубу, которая не боится УФ-лучей;
прокладывание небронированных кабелей в земле. Для этих целей понадобится нержавеющая металлическая или ПНД гофра;
монтаж электротрасс в зонах с высокой вероятностью нанесения ущерба кабельным изделиям;
создание подвижных частей электроцепи;
планирование замены кабель-линии в будущем (для упрощения монтажа гофру можно взять на размер больше).

Закрепление клипс

С помощью рулетки, определите необходимую длину проводников (отрезков кабеля), измерив расстояние между коммутируемыми точками и прибавив к нему запас в несколько сантиметров с каждой из сторон (для выполнения коммутации).

Длину гофротрубы определяют, замеряя расстояние между корпусами распределительных коробов, выключателей и прочих модулей электроснабжения. В рассматриваемом примере длина гофротрубы равна расстоянию от места установки светильника (за вычетом технологического зазора в 5-10 мм) до корпуса распределительного короба (рис.1).

Отмерьте нужный размер электрического кабеля, а затем отрежьте его с помощью кусачек. Гофротрубу лучше сперва прорезать строительным ножом и только после этого — отрезать металлический зонд кусачками.

Рассчитайте – какое количество клипс Вам понадобится для закрепления полученного отрезка гофротрубы и где их следует разместить. Две клипсы размещают непосредственно у краев гофротрубы, остальные – с равными интервалами.

Обозначьте места установки клипс на контурных линиях строительным маркером (рис.1).

Просверлите отверстия для закрепления клипс. Диаметр сверла, а также глубину сверления следует выбирать, исходя из типоразмера крепежей (дюбели и шурупы для закрепления обычно поставляются в комплекте с клипсами).

Выбирая сверло, учитывайте твердость материала основы. В нашем примере монтаж гофротрубы осуществляется на потолке, поэтому для сверления используется перфоратор и твердосплавной бур.

Установите пластиковые дюбели, используя молоток и добойник, после чего зафиксируйте клипсы шурупами с помощью отвертки или шуруповерта.

Виды гофрированных изоляционных труб

Параметры для классификации конфигурации гофрокартона

• Степень прочности: определяется толщиной стенок или размером колец жесткости, которые позволяют классифицировать трубы как очень легкие, легкие (для прокладки за тонким покрытием), средние (могут быть скрыты в стенах), тяжелые (использование в растворе и грунте, в других сложных местах) и очень тяжелые,
• Армированные и неармированные гофрированные трубы: выбор зависит от использования изделий — например, если в районе не планируется проведение ремонтных работ и нет риска от других источников давления, можно приобрести неармированные гофрированные трубы, в то время как армированные изделия содержат витую проволоку, повышающую жесткость,
• горючие или негорючие продукты: В ассортимент входят продукты, которые являются негорючими и должны использоваться для отделки помещений, где применяются горючие материалы (ДСП, натуральное дерево и т.д.).

Подробнее о некоторых видах

Изделия из гофрокартона изготавливаются из различных материалов:

Первый тип является умеренно гибким и позволяет изменять направление прокладки кабеля: формировать углы разных размеров, изгибать и т.д. Второй тип предпочтителен для обеспечения максимальной надежности при прокладке в местах, где кабель подвергается высоким нагрузкам; этот тип также имеет подтип — металлорукав.

В качестве альтернативы гофрированный металлический трубопровод покрывается полимерным материалом, обеспечивающим коррозионную стойкость.

Особо следует отметить гофрированную ленту — продукт, упрощающий монтаж кабелей. Внутри гофрированной трубки находится стальной трос. Это облегчает протягивание проводов через проводку. Просто прикрепите его к шесту и вытяните. Это ускоряет процесс установки. Существуют и другие типы проводников, которые различаются по жесткости, что определяет их назначение:

• однослойные — трубы с низкой или средней жесткостью, не могут использоваться для монтажа в условиях, когда на проводники оказывается давление,
• двухслойные — более прочные изделия, внутренняя часть трубы имеет гладкую стенку, что облегчает прохождение кабелей.

Цвет и технические характеристики изделий из разных материалов

Виды материалов, используемых для изготовления полимерных труб:

• Поливинилхлорид (ПВХ) ,
• Полипропилен (PPP),
• Полиамид (PA),
• полиэтилен низкого давления (ПНД),
• Металл: нержавеющая сталь, оцинкованная.

Прежде чем купить гофрокартон, необходимо определить его задачи. С учетом степени жесткости, прочности, коррозионной стойкости, воздействия влаги рассмотрим варианты:

Поливинилхлорид. Винилхлорид. Такие продукты саморазрушительны. Они характеризуются высокой прочностью и низкой электропроводностью. С точки зрения прочности материал ПВХ отвечает всем требованиям, поэтому его можно использовать для монтажа в слое плотных материалов, где гофрированная поверхность подвергается давлению.

Электропроводка по потолку: за и против

Преимущества электрической проводки по потолку:

• Облегчается монтаж, поскольку на потолочной поверхности помещения уже сделана стяжка, подходящая по параметрам для гофрированного материала.
• Можно сразу прокладывать кабельную линию, так как нет необходимости снова заливать потолок.

Это относится к ситуации, когда качество покрытия соответствует приемлемому уровню.

Учитывается перспектива, поскольку потом можно сделать натяжные или гипсокартонные потолки.

Гипсокартоном можно оформлять не всю потолочную площадь. Часто делают многоуровневые потолки на некоторых участках.

Недостаток, связанный с уменьшением высоты помещения, относится только к натяжному варианту потолка.

Монтаж кабеля в гофре.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.

• При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
• При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Подготовка скрытой электропроводки по полу к последующей укладке стяжки

Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

• При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
• В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Технология монтажа

Основное преимущество кабель канала для открытой электропроводки – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

• В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
• Затем кабель канал прикладывается к стене по размеченной ранее линии;
• При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
• Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
• После этого остается закрепить профиль при помощи саморезов.

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

• На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
• Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
• Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при установке кабельных каналов.

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Крепление проводов

Крепление провода дюбель-хомутом

Технология соединения проводов клипсами чрезвычайно проста и понятна. Для реализации не требуются особые навыки и большой список требуемых инструментов. Выполнить работу можно самостоятельно без сторонней помощи.

1. Разметить стену, по которой будет проходить провод.
2. Отметить места для крепежей через равные расстояния.
3. Зафиксировать провод у стены выбранными клипсами, как правило, с помощью гвоздей или шурупов.

При использовании дюбель-хомутов нужно заправить кабель в зажим, клипсу вставить в заранее подготовленное отверстие в стене и протолкнуть до упора. Такой способ подходит только для легких проводов.

Ошибка №1 – Сторона магистрали и ответвления

Каждый прокол имеет две стороны плашки. Причем одна из них рассчитана на подключение к основной магистрали СИП, а другая – для ответвительного ввода.

При монтаже следует строго соблюдать стороны магистрали и ответвления.

Места установки на каждом зажиме имеют соответствующую маркировку. Одна сторона под большее сечение (магистраль), другая под меньшее (отвод).

Там, где вставляется кабель или отвод, обычно стоит изолирующий колпачок.

Легче всего ориентировать именно по нему. Если электрик перепутает стороны, то это приведет к ухудшению контакта.

Магистраль будет передавлена с чрезмерным усилием, а изоляция жилы кабеля даже не прокушена до конца.

Возможно также разрушение самого зажима в процессе затяжки.

У отдельных производителей есть специальные ответвительные зажимы для абонентских линий, с которыми точно ничего не перепутаешь.

Они очень удобны именно для многоразовых подключений ответвления к СИП.

Провод можно будет менять и переподключать на нижних болтовых контактах сколько угодно раз, не нарушая основной прокол.

Чем крепить гофру к потолку?

Для крепежа гофры сечением от 16 до 25 мм используются специальные клипсы. Они бывают 2-х видов:

Открытые.

Такой тип клипсов похож на изогнутые плоские рожки. Деталь удерживает гофрированную трубу за счет своей упругости. Сбоку клипсы оснащены сцепками, которые позволяют соединять их друг с другом. Благодаря этому облегчается монтаж, дальнейшее обслуживание электрической сети.

Модели с защелками применяются для гофры диаметром более 40 мм, а также при монтаже кабеля по потолку.

Закрытые.

Такой вид клипс похож на простой хомут. Деталь прижимает гофрированную трубу к той поверхности, к которой он крепится. Процесс можно механизировать, применяя монтажный пистолет. Туда закладывают обойму клипс, затем электромонтажник «пристреливает» гофру к потолку.

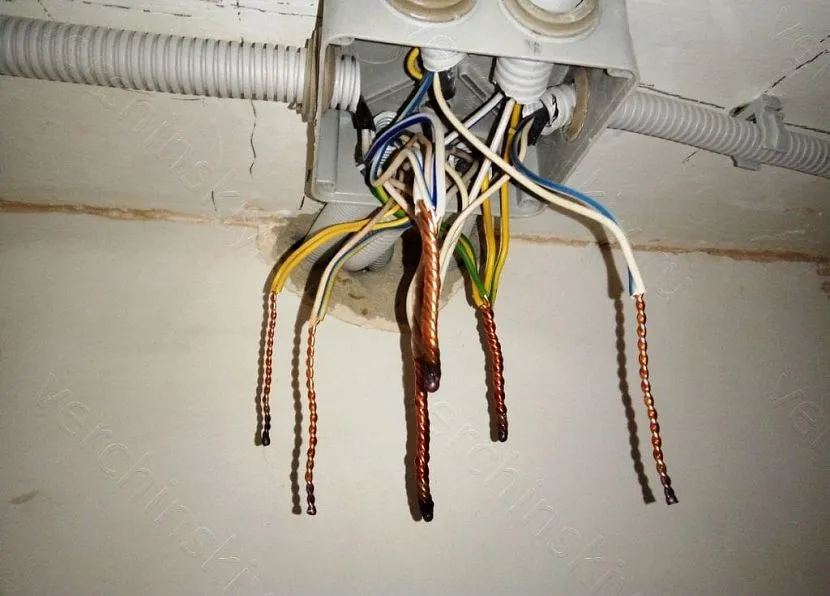

Щиток электрический

Источник verchinskiy.ru

Крепеж для скрытых прокладок

Поскольку кабели устанавливаются на этапе ремонта, они все чаще используются в стенах, полах или потолках

Поскольку результат работы незаметен, эстетике уделяется минимальное внимание. Но очень много внимания уделяется надежности и безопасности – доступ для изменений очень и очень затруднен. Таким образом надежно подбираются крепежи для кабеля при прокладке внутри стены, потолка, под полом

Может быть:

Таким образом надежно подбираются крепежи для кабеля при прокладке внутри стены, потолка, под полом. Может быть:

• Сделайте самодельные застежки.

  Если вы делаете потолок из гипсокартона, проводку можно закрепить на крючки или проложить внутри профилей. Только во время монтажа нельзя прокладывать кабели вплотную к стене профиля, чтобы не повредить их при эксплуатации

• Стяжка любого типа – с дюбелями, монтажными пластинами и т.д.
• вы можете выбрать тип зажима подходящего размера.

Для прокладки больших пучков кабелей на потолке удобнее и быстрее использовать лотки, но все же можно использовать те же крепления. Плохо только то, что для установки крепежа из бетона или кирпича приходится просверливать много отверстий. Особенно это неудобно при работе с потолком. Как лучше всего оптимизировать работу в этом случае – чуть ниже.

Если не предусмотрено наличие фальш-стен или чистового пола, под провода делают пазы – пазы. В них укладывают пряди, затем покрывают раствором, а в последствии уже отделывают. С эстетической точки зрения вариант идеальный. С точки зрения эксплуатации это проблематично, так как заменить или отремонтировать проводку без разрушения стен практически невозможно. Однако разводка выполняется таким образом, стараясь проложить только качественные кабели, а также с определенным запасом мощности или количества пар.

Прокладка и крепление кабелей в стробоскопе

По технике безопасности кабель в негорючей оболочке или в цельнометаллическом лотке укладывается в горючие стены (дерево, панель и каркас). Если мы говорим о негорючей оболочке, то обычно это гофрированная труба из негорючего пластикового компаунда. В этом случае фиксируется собственно оболочка, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на выбор размера крепления: нужно только, чтобы клипсы закрывали оболочку.

Прокладывать кабели внутри горючих стен сложно: требования очень жесткие. Их можно сделать в каркасных или панельных домах, но в квадратных или деревянных домах это сделать очень сложно. В стены необходимо укладывать цельнометаллические лотки. В этом случае необходимо извлекать большое количество древесины, что не улучшает теплотехнические характеристики и не дает возможности придать идеальный вид. Поэтому в деревянных домах часто прибегают к открытому способу установки – на стены.

Как формируется стоимость гофротруб разных видов

При сравнении цен оказывается, что некоторые материалы более доступные:

• ПВХ обойдется дешевле, чем прочие виды полимерных изделий;
• металлическая гофра стоит дороже;
• к наиболее высокой ценовой категории относится гофра с перетяжкой.

Размер изделия, толщина стенок, тип трубы (однослойная, двухслойная), прочностные характеристики и целевое назначение – основные параметры, которые определяют стоимость. Оказывают влияние на формирование цены и другие характеристики (пластичность, электропроводность и т. д.). Приобрести гофру можно по метражу и в бухтах (до 100 м), зависит от того, какая длина проводника заложена в проект.

Специализированные крепления

Как правильно провести проводку в доме, если в местах расположения кабелей нет возможности сверлить поверхность, или тип проводника имеет необычную специфику? Для этого вам на помощь придут редкие, но от этого не менее полезные приспособления для монтажа.

Итак:

• Металлическая монтажная лента предназначена для крепления кабеля с соблюдением нужного шага укладки. Применяется при установке тёплых полов, систем защиты от наледи и обогрева наружных площадок. Очень удобно использовать при креплении больших групп проводников. Имеет 21 мм в ширину и расстояние между гибкими точками фиксации в 25 мм. Бывает двух видов – медная и стальная оцинкованная.
• При установке антиобледенительных систем, необходимо протягивать кабель внутри водосточных труб. Существует два вида креплений, предназначенных для этого – оцинкованная лента и специальные пластиковые клипсы.
• Отдельно отметим алюминиевый скотч, предназначенный для установки проводов на водопроводных трубах. Он обеспечивает максимальную теплоотдачу и высокую плотность прилегания кабеля к трубе.

Ознакомившийся с данной статьёй читатель, наверняка, понял, как правильно проводить проводку в доме и какие приспособления подойдут ему больше всего. Однако, настоятельно рекомендуем ознакомиться с видео, представленном на этой странице. Возможно, вы откроете для себя кое-что новое.
