Устройство дымовых и вентиляционных каналов
Дымоход должен располагаться в самой высокой точке кровли Дымоходы и вентканалы в кирпичной кладке работают только при одном условии – достаточной тяге. Возникает она из-за разницы между давлением воздуха на разной высоте. В одноэтажном доме она совсем невелика, но этого хватит, чтобы обеспечить вытягивание более разреженного нагретого воздуха наружу.
Чтобы обеспечивать тягу, выполняют следующие требования:
- Вентиляционная и дымоходная труба выходят на крышу и достигают определенной высоты. Зависит величина от расстояния между выходом и коньком. Если дистанция менее 1,5 м, труба должна быть выше конька на 50 см, если от 1,5 до 3 м – должна находиться на одном уровне с коньком. Если дистанция более 3 м, высоту вычисляют: линия от конька до оголовника трубы ниже горизонта на 10 градусов. Если на крыше есть парапет, рядом находится более высокое строение, высоту трубы увеличивают.
- Вентиляционные каналы можно объединить. Дымоходные сочетают только в исключительных случаях – при сооружении печи с камином.
- Если дымоходные каналы размещаются не в стене, их теплоизолируют по всей длине. Любые выводы в местах перехода через кровлю утепляют. Используют асбест или более безопасную минеральную вату.
Рекомендуется гидроизолировать трубу между кровлей и выдрой. Если этого не сделать, намокает вся стена.
Варианты конструкции систем
Вентканалы в частном доме из кирпича могут иметь разное устройство. Выбирают конструкцию с учетом характеристик комнат и одной общей для вытяжки особенности. Вместе с отработанным воздухом выводится и тепло. Чтобы предупредить охлаждение, в вентиляционную систему включат изгиб в виде кирпичной лесенки. Она создает барьер и предупреждает преждевременный отвод нагретого воздуха: задержавшись, воздушный поток успевает частично отдать тепло в комнату.
Выводы из помещения
Такая конструкция используется для обустройства сложной вентиляции. В верхней части постройки все каналы объединяют в общую шахту и выводят через крышу, наподобие дымохода. Ее высота и диаметр зависят от объема помещений и дистанции до конька кровли.
Стеновая труба
Кирпичный дымоход монтируют во внутренних стенах Воздуховод обустраивают прямо во внутренней стене. Монтировать вентканалы, а тем более дымоходные стеновые трубы в наружных стенах допускается только в исключительных случаях. Стена соприкасается с холодным внешним воздухом. При этом отработанный газ, проходя через воздуховод, охлаждается быстрее и не прогревает помещение должным образом. По этой же причине внутри самого дымохода или вентканала быстро образуется конденсат. Это снижает тягу и ускоряет износ, так как на стенках шахты осаждаются кислотные ангидриды. Стеновую трубу в наружной стене нужно дополнительно утеплять.
Дымоходный стояк заканчивается на верхнем перекрытии и превращается в обычную дымовую трубу. Высота дымохода и оголовка вентканала зависит от места выхода.
Коренная труба
Кирпичный дымоход на собственном фундаменте Обустраивается обычно в деревянных постройках. Возводят кирпичный дымоход на собственном фундаменте, причем последний не примыкает к фундаменту здания. Толщина стенок равна половинке кирпича.
Коренную трубу можно подключить к двум очагам. Для этого устанавливают перекидные рукава.
Насадная труба
Сооружается прямо на печи. Специалисты рекомендуют ставить кирпичный дымоход не прямо на шейку печи, а уложив на нее предварительно плиту из железобетона с отверстиями. Это приспособление позволяет в дальнейшем ремонтировать печь, не разбирая дымоход.
Воздуховоды в кирпичном доме
Кладка вентиляционных каналов из кирпича – наиболее распространённый способ организации воздухообмена в частных домах. Кирпич не разрушается под воздействием горячего воздуха, на его стенках не образуются загрязнения и не оседает влага, поэтому материал часто применяется для организации дымоходов и воздуховодов.
Вентканал представляет собой прочную вертикальную конструкцию, выходящую на отметку выше кровли
Важно организовать в шахте постоянное движение воздушных масс, для этого следует избегать поворотов и неровностей внутри воздуховода
Кирпич для вентканалов устойчив к воздействию влаги и горячего воздуха. В качестве скрепляющего раствора используется смесь песка и цемента, разведённая водой.
Размеры составляют, как правило, 12×15 см, для кирпичных конструкций — 12×25 см. Толщина стенок не должна быть меньше 10 см. Поскольку вентшахта из кирпича имеет большой вес и создаёт сильную нагрузку, его устанавливают непосредственно на фундамент здания.
Этапы работ по кладке кирпичной вентиляции
Процесс работы по установке кирпичной кладки своими руками происходит с применением шаблона, который можно изготовить из фанеры или листа ДСП. Эта деталь имеет квадратную или прямоугольную форму, в зависимости от формы сечения будущего воздуховода. Длина шаблона составляет 8–10 кирпичей в толщину.
Кладка вентканалов из кирпича производится от угла стены. Первый воздуховод создаётся после того, как уложены 2 слоя кирпича. Чтобы ориентироваться на шаблон во время работы, его нужно установить по вертикали при помощи отвеса. Между двумя каналами следует оставлять расстояние шириной в один кирпич.
Кирпичи нужно монтировать впритык, а излишки раствора снимать с помощью шпателя. Ряды укладываются с небольшим сдвигом относительно предыдущего ряда. После выкладывания 5–7 рядов кирпичей, необходимо переносить фанерный шаблон. Если рядом с вентканалом расположен дымоход, между ними должна быть сплошная кладка из кирпича толщиной от 40 см. Это позволит избежать смешения воздушных потоков и попадания продуктов горения в систему вентиляции.
Полезные рекомендации
Если прочитав вышеописанную информацию, вы решились самостоятельно организовать систему воздухообмена, то наверняка желаете получить полезные наставления.
Мы это понимаем и представляем вашему вниманию несколько важных рекомендаций.
Пример кладки шахты (а – для полуторного ряда, б – для двойного)
- Кладка вентиляционных каналов из кирпича должна выполняться из полнотелых образцов. При этом нельзя забывать про правила перевязки. Лучше всего спроектировать данный элемент заранее.
- Как правило, размеры вентканалов кирпичной кладке составляют 14х14 см, в свою очередь дымоотводы должны быть немного больше – 27х14 см. При этом толщина стенок между должна быть не менее половины кирпича.
- Если вы хотите добиться правильной формы и не допустить засорения шахт, вставьте в них специальные инвентарные буйки. По сути это пустотелая коробка, выполненная из фанеры.
- Для создания каналов можно использовать обычный раствор из цемента и песка. Перед нанесением кирпич рекомендуется смочить водой, чтобы улучшить его схватываемость.
- Каналы рекомендуется делать гладкими, то есть без каких-либо шероховатостей. Также не желательно наличие выступов или впадин, так как они препятствуют нормальной циркуляции воздуха.
Позаботьтесь о резке кирпича для создания отверстий. Как правило, данная операция вызывает у многих людей затруднения
Если возникает необходимость создания отвода, то его длину нужно сделать не более 100 см, а угол наклона не менее 60 градусов, относительно горизонта.
При этом сечение в обоих частях канала должно быть равным, в противном случае будет наблюдаться снижение эффективности тяги. Для кладки наклонных участков нужно использовать отёсанный кирпич под нужным углом.
В местах непосредственной близости с деревянными конструкциями, необходимо создать разделку из негорючих материалов. Для этого прекрасно подойдет асбест.
Также требуется увеличить толщину стен канала: до 40 см, если конструкция не защищена, и до 25 см, в противном случае.
Для кладки лучше всего использовать двойной силикатный кирпич м 150, так как он обладает требуемым коэффициентом морозостойкости и теплопроводности. Впрочем, допускается использование и других образцов.
Акт проверки
Что включает в себя акт проверки дымохода или вентиляционного канала? Перечислим его пункты:
- Дата.
- ФИО лица, проводившего обследование.
- Наименование объекта, где проводился осмотр.
- Должность и ФИО лица, представляющего объект.
- Юридические данные организации, которой принадлежит объект.
- Список факторов, которые подвергались оценке – от наличия необходимой документации до проверки состояния микроклимата.
- Заключение.
Рекомендуем ознакомиться: Все про приточный клапан на пластиковые окна
Когда может потребоваться этот акт? Множество организаций, включая службу газообеспечения, жилищную проверку и УГПС, могут захотеть взглянуть на этот документ во время одной из инспекций. Его отсутствие повлечет за собой юридические последствия, которых любой из нас хотел бы избежать.
Для таких случаев следует подготовить специальный пакет документов, включающий в себя:
- Заполненный акт со специальной голограммой.
- Копию лицензии, выданной МЧС, с печатью.
- Копии протоколов, подтверждающих уровень подготовки специалистов, проводивших инспекцию.
Сколько стоит кладку построить
Для вентиляционного канала можно использовать б/у кирпич Несмотря на популярность монолитного и каркасного домостроения, кладка из штучных материалов до сих пор пользуется спросом при строительстве. Качественно сделать работу под силу опытным мастерам, с определенными навыками и знаниями. Если планируется для выполнения такого вида работ приглашение специалистов, то тогда обязательно составляется смета. На нее влияет:
- этажность постройки;
- площадь помещений;
- геометрическая сложность каналов;
- выполнение перевязки с уже существующей кладкой;
- необходимость отделки осадочных швов;
- вид материала и его цена, пр.
В то же время скорость выполнения работ не зависит от таких характеристик кирпича, как марка прочности, устойчивость к промерзанию, цветовые предпочтения. Поэтому эти параметры не влияют на расценки.
Уточненные расчеты учитывают реальные затраты рабочего времени по каждому виду выполняемых работ (человеко-часы). Проведя хронометраж выполнения каждой строительной операции, определяется точная ее продолжительность. Имея эти данные, а также размер средней заработной платы по конкретному региону можно посчитать часовой тариф по формуле:
Р = С/V,
где:
Р – тариф (руб.);
С – размер зарплаты (средний) (рублей/день);
V – продолжительность работ за день (час).
Пример
Бригада выполняет кладку, работая 12 часов в день. При показателе С = 900 р./день стоимость работ 1 часа будет: 900/12 = 75 рублей в час.
Принимается во внимание и то, что тариф на укладку, к примеру, пустотелого полуторного кирпича будет значительно ниже. Это аргументируется более высокой скоростью выполнения работ
Количество штучных единиц в единице кладочного объема в этом случае тоже будет меньше. Все это объясняет, почему цены на этот вид услуг в различных регионах, на разных объектах отличаются.
Правильно выполненная система вентиляции в доме поможет поддерживать оптимальные параметры микроклимата, способствует чистоте воздуха в нем, предотвратит образование загрязнений в каналах и потерь тепла.
Характерности устройства
Каналы вентиляции собой представляют воздуховодный канал, по которой воздух двигается за счёт разницы наружного и внутреннего давления (природная вентиляция), или движение задается вентилятором (механическая вентиляция). Вентиляция вытяжная составлена из вентиляционных каналов (в середине стенки или приставных), закрываемых решётками жалюзийного типа, сборных воздушных каналов, размещенных в горизонтальном положении, и шахты для обеспечения вытяжки. Застоявшийся воздух из дома направляется в канал, минуя жалюзи решётки, подымается и скапливается в горизонтальном воздуховоде, откуда при помощи шахтного выхода вырывается наружу. В середине воздушный поток находится под контролем жалюзийной задвижкой, а в середине воздушного канала и шахты – запорными задвижками.
Схема вентиляции помещения для проживания: 1 — вытяжная решётка; 2 — фрамуга или окно; 3 — канал вентиляции.
В строениях, имеющих кирпичные стены, проводка вентиляционных каналов выполняется в середине стен или в пазах, закрытых плитами. Минимально размер каналов для вентиляции из кирпича должен составлять половину длины кирпича (14?14 см). Толщина простенка канала не должна быть менее половины кирпича. В наружных несущих стенах из кирпича каналы вентиляции не возникают. В вариантах когда дом не имеет внутренних стен из кирпича, устанавливаются приставные воздушные каналы с самым маленьким размером 10х15 см. Воздуховоды такого типа при нормальной влаги в большинстве случаев делаются из гипсошлаковых и гипсокартоновых плит, а при очень высокой влажности – из панелей из бетона толщиной до 40 мм. Порой воздушные каналы создаются из асбоцемента, листов металла или пластика.
Воздушные каналы горизонтального типа, находящиеся на чердаках или в остальных помещениях, делаются из гипсошлаковых панелей толщиной до 50 мм с применением воздушного зазора 40 мм или из пустотных бетонных плит у которых толщина до 10 см. Горизонтальные воздушные каналы ставятся сверху покрытия для потолка путем укладки одного ряда плит, покрываемого потом цементным слоем толщиной более 5 мм. Размер горизонтальных воздушных каналов – не менее 20?20 см. Горизонтальные воздушные каналы в помещениях с высокой влагой (баня, парная) выполняются с уклоном 0,01 к вытяжной шахте.
Вернуться к началу
Технические особенности кладки каналов
Рекомендуется выкладывать дымоход параллельно вентиляционным каналам Сооружение каналов выполняют согласно правилам СНиП:
- Сооружение воздуховодов любого типа без утвержденного проекта категорически запрещено.
- Кирпичная кладка одновременно дымовых и вентиляционных каналов запрещена. Они обустраиваются отдельно.
- Рекомендуется монтировать вентканал параллельно дымоходу. Продукты сгорания нагревают воздух в вентканале, что улучшает тягу.
- Кладка зависит от толщины стены. При величине в 380 мм кладка однорядная, при толщине в 640 мм – двухрядная.
Габариты и характер кладки зависят от мощности обогревательной системы, площади помещения, назначения постройки
Это важно при строительстве кирпичного канала: ведь его параметры зависят от параметров кирпича
Монтаж естественной вентиляции
Варианты размещения вентиляционной системы
Конструкция дымохода в зависимости от расположения
Естественная вентиляция в котельной обеспечивается путём установки приточного и вытяжного каналов.
Для установки приточного канала нужно:
- Подобрать кусок пластиковой трубы, подходящую по размеру решётку и обратный клапан. Диаметр первой подбирается с учётом мощности котла. Если мощность менее 30 кВт, достаточно 15 см. Выше мощность – больше диаметр.
- Чтобы воздух проходил непосредственно в топку, сквозное отверстие на улицу пробивают рядом с отопительным прибором и не выше его рабочей зоны. Затем в отверстие ставится патрубок, зазоры внутри заполняются раствором или монтажной пеной.
- Снаружи отверстие закрывается мелкой решёткой для защиты от грязи и животных. Изнутри необходимо поставить обратный клапан для предотвращения обратной тяги на улицу.
Вытяжной канал выводится наружу через отверстие над котлом вверху помещения. Обычно она тоже снабжается обратным клапаном, предотвращающим попадание воздуха с улицы. Дымоход также можно оснастить защитным козырьком от дождя или флюгаркой, конденсатоотводчиками и ревизионными окошками для чистки.
Схема конструкции вентиляционной системы
Какие бывают кирпичные дымоходы — требования, размер, конфигурация
Есть три типа печных труб.
- Насадная конструкция. Она продолжает печь. Такой дымоход монтируется на бетонной трубе, зафиксированной на перекрытии. Его плита армируется и должна иметь толщину не меньше 5 см.
- Коренная конструкция. Для нее сооружается отдельный фундамент. Применяется коренная труба редко и лишь в тех случаях, когда сделать дымоход другого типа не получается.
- Стенной отводящий канал. Он сооружается во внутренних несущих стенах из кирпича либо камня.
Иногда строительство стенного дымохода осуществляется в наружной несущей стене. Тогда необходимо осуществить дополнительные работы:
- Утолщить стену изнутри (в виде пилястры) на участке, где будет проходить труба.
- Пресечь переохлаждение дымохода, оно понизит тягу вследствие конденсации пара. Для этого надо выдержать нужное расстояние от трубы до наружной плоскости несущей стены.
Конструктивные элементы
Конструктивно печные дымоходы состоят из нескольких участков, каждый из которых имеет свое назначение и технические особенности. Конструкция дымохода представлена следующими элементами:
- Шиберной задвижкой.
- Изоляцией для трубы.
- Балкой с перекрытием.
- Распушкой.
- Трубным стояком.
- Стропилами.
- Кровлей.
- Выдрой.
- Обрешеткой.
- Цементным раствором.
- Шейкой трубы.
- Оголовком.
- Железным колпаком.
Основное назначение дымохода – быстрое и безопасное удаление продуктов сгорания топливного материала из топочного отделения наружу. Для этого обеспечивается соединение дымоотводной трубы с внутренними каналами, которыми оснащено печное оборудование.
Распушка – широкая часть дымоотводной трубы, которая располагается на участке ее вывода через перекрытие чердачного помещения. Она предназначена для защиты балок перекрытия от негативного воздействия высоких температур. Толщина стенок составляет от 32 до 40 см, что обеспечивает выполнение качественной изоляции толщиной до 25 см.
Выдра – технически сложный участок дымоходной системы, который служит защитой кровельного материала и трубы от негативного воздействия атмосферных осадков, образования конденсата. Кроме того, она обеспечивает необходимое пространство для настилки гидроизоляционного материала.
Шейка дымоходной трубы – элемент конструкции, который оснащается дымовой задвижкой для регулировки тяги.
Стояк – прямой отрезок трубы, выполненный ровной кладкой, который располагается на чердаке между распушкой и выдрой.
Оголовок – часть дымоотвода, который образует специальный козырек из кирпичной кладки, обеспечивающий необходимую защиту трубы от внешних негативных факторов.
Железный колпак – конструктивный элемент в виде зонта или колпака, располагается над оголовком трубы. Он предназначен для защиты внутреннего дымоотводного канала от засорения.
Кладка вентиляционных каналов своими руками
Осуществлять кладку нужно только по шаблону. Он изготавливается из ДСП или фанеры. Его сечение представляет собой прямоугольник или квадрат, а высота составлять порядка 8 кирпичей.
Кладка начинается с угла вентиляционного канала. Заниматься формировкой первого канала нужно лишь после укладки 2 кирпичей. Для этого пригодится приготовленный ранее шаблон
Важно учитывать, что между шахами должно быть расстояние, как минимум один кирпич
Выполняется кладка впритык с последующим подрезанием раствора. Не стоит забывать о смещении швов на двух соседних рядах относительно друг друга на половину кирпича.
Строя вентиляционный воздуховод, следует использовать смесь из цемента и песка. Ее можно сделать самостоятельно, взяв сырье в соотношении 1 к 3 или 1 к 4. При этом укладывать кирпич нужно лишь на цемент марки М500. Хорошим решением будет купить уже готовую смесь.
Кирпич перед его укладкой нужно увлажнить. Раствор намазывается на низ стройматериала и поверхность предыдущей кладки. Как только, кладка первых 6 рядов была завершена шаблон нужно передвинуть.
Материалы и инструменты
При строительстве дымохода важно правильно выбрать материал и заранее подготовить необходимый инструмент
Особое внимание уделяется главному стройматериалу – кирпичу. Однако не следует забывать о качестве раствора. Надежность и безопасность трубы зависят также от герметика и защитных материалов
При подготовке инструмента надо помнить о том, что для кладки потребуется не только цельные кирпичные половины, но и их половинки. Для этого придется использовать инструмент для качественного разрезания кирпича
Надежность и безопасность трубы зависят также от герметика и защитных материалов. При подготовке инструмента надо помнить о том, что для кладки потребуется не только цельные кирпичные половины, но и их половинки. Для этого придется использовать инструмент для качественного разрезания кирпича.
По ходу возведения конструкции необходимо постоянно контролировать качество кладки, что требует соответствующих измерительных и контролирующих инструментов.
Выбор материалов
Качество кирпича для дымоходов определяет ГОСТ 8426-75. Не стоит экономить на основном материале. Необходимо использовать хорошо отожженный, красный кирпич с маркой не ниже 200. Такие изделия отличаются звонком звуком при постукивании по нему.
По форме кирпич должен представлять правильный параллелепипед. Оптимальный размер 25х12х7 см. Нельзя для кладки дымохода использовать силикатную разновидность. Белый кирпич имеет низкую стойкость к резким перепадам температур.
Раствор играет важную роль при строительстве дымохода. По аналогии с кладкой печи напрашивается вариант глиняно-песчаной смеси. Однако она хороша в помещении, а при воздействии осадков может вымываться. С учетом этого обстоятельства рекомендуется применять несколько типов растворов:
- Глиняно-песчаный раствор. Он используется для кладки внутреннего дымохода. В зависимости от жирности глины соотношение компонентов составляет от 1:1 до 1:3.
- Известково-цементный раствор. Его используют для возведения стояка внутри чердачного помещения.
- Цементно-песчаный раствор. Он необходим для кладки надкровельной части трубы. Наиболее часто применяются смеси цемента и песка в пропорции 1:3 или 1:4.
Для того чтобы упростить работу, можно использовать готовую сухую смесь для кладки кирпичных дымоходов. Ее достаточно развести до консистенции густой сметаны, добавляя воду и тщательно перемешивая. Для герметизации системы следует приобрести герметик с рабочей температурой до 1000 градусов.
Инструмент
При строительстве кирпичного дымохода потребуется следующий инструмент:
- Кирпичная кладка – кельма или мастерок, молоток (кирочка), киянка или резиновый молоток, расшивка, швабровка, правило, порядовка из дерева.
- Приготовление раствора – лопата (растворная), строительный миксер, мерная тара, емкость для разведения раствора.
- Проведение контроля – строительный уровень, отвес, рулетка, угольник, металлическая линейка, шнур причалка.
Для качественного разрезания кирпича лучше использовать болгарку. При необходимости заливки фундамента следует приготовить вибратор. Для очищения от грязи и излишнего раствора потребуется металлическая щетка, ветошь.
Материалы для дымовых и вентиляционных каналов
Воздуховодные каналы испытывают немалую нагрузку. По шахте наружу выходит теплый воздух. При соприкосновении с холодным внешним воздухом газ внутри быстро охлаждается. Так как влажность его заметно выше, на стенках канала осаждается конденсат. При этом разница между температурой внутри вентканала или дымохода и температурой снаружи становится еще больше.
С отработанным газом выводятся недоокисленные продукты сгорания, кислотные ангидриды и оксиды. При появлении конденсата они превращаются в кислоты и разрушают материал стенок. Так что последний должен быть стойким к температуре и действию кислот.
Кирпич
Полнотелый керамический кирпич выдерживает высокие температуры Вентшахта из кирпича – решение традиционное. Из строительного камня сооружают вентиляционные и дымоходные каналы любого вида. При обустройстве выполняют следующие правила:
- К температуре устойчив не всякий кирпич. Для дымоходных каналов берут только полнотелый керамический. Силикатный и пустотелый перепадов температур не выдерживает и к действию кислот неустойчив.
- Сечение шахты прямоугольное, что уменьшает тягу. Нужно точно рассчитывать высоту трубы.
- Внутреннюю поверхность воздуховода тщательно выравнивают. Чем глаже поверхность, тем меньше на ней осаждается копоти, сажи, оксида серы.
- Герметичность – обязательное условие. Это актуально и для вентиляции, так как при щелях, неровностях хорошей тяги не добиться.
Сборные одноконтурные оцинкованные и стальные системы
Стальной дымоход с одним коленом при выходе из котла При высоких потолках отвод стеновыми трубами невозможен. Также практически невозможно составить эффективную общую схему вентиляции, если здание предназначено для сдачи в аренду, так как у каждого владельца возникают собственные потребности. При этом монтируют одноконтурные системы.
Конструкцию собирают из металлических труб и колен. Соединение герметичное – в замок или на винтовых соединениях. Бывают трубы круглого и квадратного сечения. Первые берут для дымохода, вторые – для вентиляции, где сила тяги не имеет такого значения.
Есть несколько ограничений:
- Дымовой канал может включать только 1 колено – при выходе из печи или котла.
- Труба сильно нагревается. Ее можно заложить в кирпичную или каменную стену, но не в деревянную. Если труба не скрыта, ее теплоизолируют, чтобы предупредить возгорание.
- Для дымохода нельзя брать оцинкованную сталь: сплав активно взаимодействует с кислотами и быстро выйдет из строя. Лучший вариант – нержавеющая сталь.
Срок эксплуатации одноконтурной системы невелик – до 15 лет. Однако заменить трубы очень легко.
Двухконтурные системы
Вариант для дымохода. Система включает 2 стальные трубы – для подвода воздуха и для вывода продуктов сгорания. Друг от друга и от внешнего воздуха трубы изолируют минеральной ватой. Система пожаробезопасна и служит намного дольше. Благодаря теплоизоляции конденсат образуется в меньших количествах.
Асбестоцементные трубы

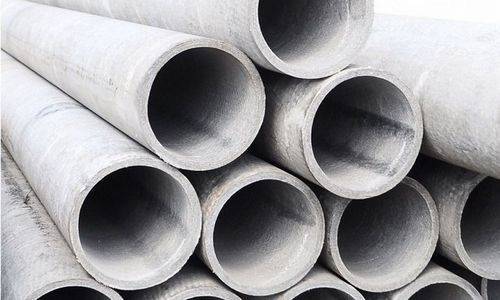

Асбестоцементные трубы для дымохода Не слишком устойчивы к температуре, зато нечувствительны к действию химически агрессивных веществ. Стоимость низкая. Пригодна для сооружения вентканалов и дымоходов для устройств с низким температурным выходом.
Пескоцементные трубы
Сооружают такие шахты из специального вида строительных блоков. Форма у них традиционная – 20*20*40 см, но включают 1,2 или 3 канала. Размеры могут быть и большими. Блоки используют при возведении стеновой вентиляции. Для дымохода они не годятся, так как редко бывают достаточно высокого качества и не всегда обеспечивают герметичность.
Сборные керамические системы
Состоят из круглой керамической трубы, теплоизоляции из минеральной ваты и бетонного чехла. Такие блоки легко монтировать, служат очень долго и весьма надежды. Минус – высокая стоимость.
Керамические системы применяют при строительстве дымоходов, такая вентиляция оказывается слишком дорогой. При желании блоки можно вмонтировать в стену и скрыть дымоход.
Гофры
Гофрированные стальные трубы позволяют сооружать сложные вытяжные системы, где нельзя обойтись без поворотов и переходов. Нередко их используют в качестве рукавов и для соединения стеновых дымоходов с котлами. Для дымооотведения гофрированная труба не годится: на такой стенке осаждается много копоти и сажи, труба быстро выходит из строя.
Полимерные трубы
Имеют ограниченное применение. Пластик не отличается высокой термостойкостью, поэтому применяют их для вытяжки и для дымоотвода от котлов на жидком топливе или газе: здесь сравнительно невысокая температура сгорания топлива.
Керамические трубы
Гофрированная нержавейка
Требования и нормы
Для вентиляции применяются в основном вертикальные каналы Регламентирует сооружение вентиляционных и дымоходных каналов ряд документов: СНиП «Отопление, вентиляция и кондиционирование», СНиП «Газоснабжение», «Правила безопасности в газовом хозяйстве» и многие другие.
На базе этих документов разрабатывают проект вентиляции здания. Расчеты производят с учетом величины необходимого воздухообмена. Для жилой комнаты достаточно 3 кубометров воздуха за 1 час на 1 кв. м площади. Для санузлов эта величина намного выше – до 25 куб м. Для кухни требуется не менее 60 куб. м. за час, а если работает газовая плита – 100. Готовить на кухне с металлопластиковыми окнами можно только при наличии вытяжки, так как устроить столь мощную естественную вентиляцию весьма сложно.
Требования к вентиляционным каналам:
- Чем меньше горизонтальных частей, тем эффективнее вентиляция. Если обустраивается принудительная, горизонтальные фрагменты могут быть довольно длинными, допускаются повороты.
- Круглое сечение эффективнее прямоугольного. Предпочтительнее использовать трубы, минимальный диаметр – 120 мм.
- Вентиляционные отверстия нужно размещать на дистанции от потолка не более 10 см.
- Минимальная длина вентканалов из термостойкого кирпича составляет 12,5 см – половина обычного кирпича.
- Высота оголовка шахты зависит от дистанции до конька.
Дымоход должен быть герметичным и выдерживать высокую температуру К дымоходным каналам предъявляют дополнительные требования. Температура сгорания топлива сильно отличается. Кроме того, дрова, уголь, даже газ нередко сгорают не полностью, с выделением агрессивных кислотных остатков. Это учитывают при выборе.
- Дымоходный канал должен быть абсолютно герметичным и не контактировать с воздухом помещения, через которое он проходит.
- Конструкция должна быть строго вертикальной.
- Материал дымохода должен выдерживать температуру сгорания топлива и действие агрессивных веществ.
Необходимость обустройства дымовых и вентиляционных каналов
Закладку вентиляции и дымохода необходимо делать на этапе строительства стен Полноценная вентиляция – это циркуляция воздуха, при которой в помещение попадает достаточно свежего воздуха и выводятся отработанные массы.
В современных жилищах она становится все более сложной. Связано это с оборудованием квартир пластиковыми окнами. Герметичные конструкции снижают потери тепла и защищают от шума, однако препятствуют микроциркуляции. В результате с воздухообменом естественная вытяжка не справляется. Жилище приходится обустраивать дополнительными вентиляционными каналами или вентилировать принудительно.
При печном или котельном отоплении нужны отдельные дымоходные каналы, обслуживающие только отопительный агрегат. Для сгорания 1 кубометра природного газа требуется 10 кубометром кислорода. Взять такую массу воздуха из комнаты невозможно. Приток кислорода и вывод продуктов сгорания обеспечивают дымоходы.
Последствия ошибок в устройстве
Если правильно спланировать систему вентиляции, микроклимат в каждом помещении дома будет комфортным, независимо от его общей площади и количества проживающих. Однако зачастую владельцы коттеджей и домов постоянного проживания сталкиваются с различными проблемами. Это происходит из-за недостаточной циркуляции воздуха.
Проблемы, с которыми сталкивается владелец дома без вентиляции
- окна плачут;
- испарения и дым из кухни попадают в жилые помещения;
- плесень в ванной комнате;
- неприятные запахи во всех комнатах дома;
- если котельная газовая, газовые компании не примут ее без надлежащей системы вентиляции.
Все эти факторы заставляют жителей чувствовать себя некомфортно. Недостаток свежего воздуха может вызвать головную боль, раздражительность и плохое настроение. Неприятные запахи из ванных комнат и кухонь также нарушают комфорт всех членов семьи.
Самый удобный вариант – установить вентиляционные каналы на чердаке. Это при условии, что места достаточно.
Еще одно неприятное явление, возникающее при неправильной организации вентиляционных каналов, – это опрокидывание вентиляции. Это происходит, когда более холодный наружный воздух начинает проходить через воздуховод вместо теплого воздуха, который должен выходить из помещения.
Это проблема, которую необходимо решать. Ведь ни одна система отопления не справится с такими теплопотерями. Здесь, в буквальном смысле, деньги владельца будут активно улетать в вентиляционную трубу.
Чтобы избежать этого, правила предусматривают, что вентиляционный канал, выводящий отработанный воздух из помещений, должен быть расположен на крыше на высоте не менее 2-3 метров.
Часто бывает так, что владелец не знает, какой вытяжной канал используется. Простой способ обнаружить утечку теплого воздуха – использовать свет
Возьмите зажженную свечу и обойдите все комнаты, обращая внимание на то, как пламя ведет себя у розеток в комнате
Вместо зажженной свечи можно использовать любой другой небольшой источник открытого пламени. Возьмем, к примеру, карманную зажигалку.
Если пламя свечи втягивается внутрь, все в порядке. Если он дует в помещение, то источник несанкционированного забора наружного воздуха определен, и его необходимо устранить, приняв соответствующие меры по устранению проблемы.
