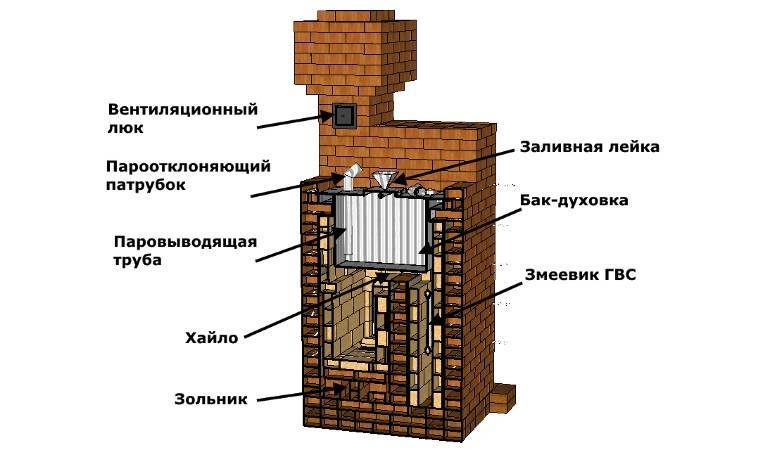

Особенности конструкции
Основное назначение печки для бани на дровах с баком для воды – хорошо прогревать парную и удерживать приемлемую температуру помещения длительное время. Чтобы получить максимальный результат, конструкция оснащается следующими элементами:
- Топливник . Основное назначение этой конструктивной части заключается в возможности сжигать топливо, чтобы вырабатывалась тепловая энергия. Здесь устанавливается колосниковая решетка, которая имеет определенный угол наклона в сторону дверцы. За счет этого продукты сгорания перемещаются в удобное место, чтобы и можно было легко удалить.
- Каменка . Состоит из большого количества камней, которые набирают достаточную температуру за счет сгорания топлива. Булыжники передают тепловую энергию помещению. Раскаленные камни производят пар после поливания их водой.
- Теплообменник . Чаще всего представляют собой большой бак с водой. В процессе горения дров жидкость нагревается.
- Дымоход . Может выкладываться из кирпичей или состоять из цельной металлической трубы. Главное назначение – отвод газов и продуктов сгорания. За счет такой конструктивной особенности печки для бани на дровах с баком для воды обладают небольшой эффективностью.
- Зольник . Часть конструкции, которая располагается ниже топливника. Сюда попадают твердые продукты сгорания.
- Дверца с проходнымтуннелем . Подобный конструктивные элемент банной печи с теплообменником предусматривается, если растопка и поддержание горения выполняется с предбанника или другого помещения.
Инструкция по созданию каменки своими руками
Работа будет разделена на последовательные шаги. Для построения кирпичной каменки потребуется посчитать необходимый для нее объем. На 1м3 нужно 30 кг камней. Чтобы сделать корпус, нужен кусок трубы из металла, разрезанной вдоль. Диаметр 40 см, длина 60 см. Металлическая или чугунная печь для бани с закрытой каменкой будет вмещать емкость для наполнения водой. Располагаться емкость станет сбоку каменки. Стальные листы навариваются на трубу. Желательно сталь брать не тоньше 5 мм, чтобы не прогорала и не изменяла формы под воздействием высоких температур. Листы будут опорой, когда нужно будет заложить трубу внутрь кладки печи.
Вариант печи с закрытым типом каменки
В месте, где дымоход соприкасается с корпусом печи, требуется приварить металлический экран. Он не допустит выхода горячего воздуха из трубы. Сталь для резервуара с горячей водой должна быть не тоньше 5 мм. сторона, соприкасающаяся с топкой, не должна быть тоньше 10 мм. В печи монтируется дымоход – труба с круглой заслонкой. Она одним концом ставится на бак из металла, а в кирпиче закрепляется с помощью хомутов.
Над печью устанавливается каменка, где укладываются камни. Желательно подобрать такие, чтобы вес их был ниже 200 кг. Прогрев будет проходить быстрей. Сбоку делается окно для плескания туда воды. Желательно вверху, над каменкой, сделать крышку. Можно использовать для этого жесть. Будет открываться, выпускать пар, когда это требуется.

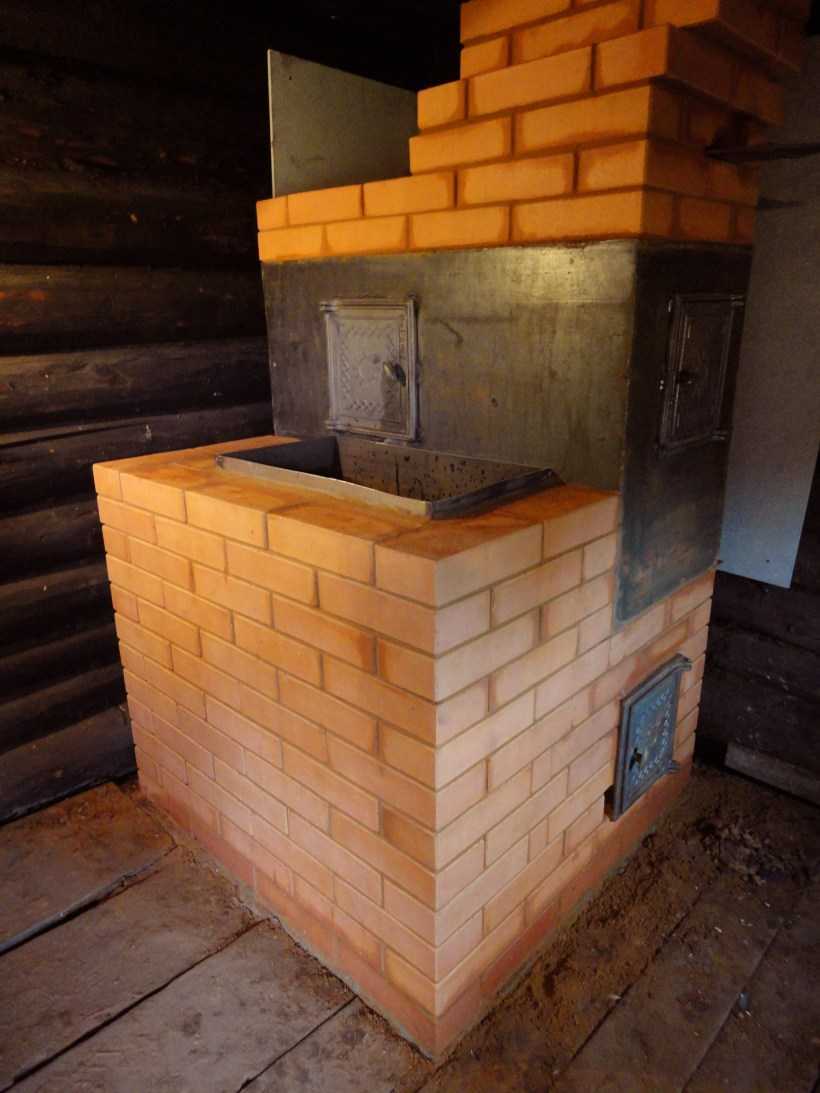

Печь с закрытым типом каменки
Разновидности кирпичных печей
Прежде чем рассмотреть пошагово принцип возведения строения, стоит определиться с видом. В народе применяют такую классификацию по способу кладки:
- «по-белому»;
- «по-черному»;
- «по-серому»;
- с плитой.
Так, кирпичная печь «по-черному» строится без дымохода. Говорят, именно при таком способе сохраняется самый сильный пар и аромат, но обходится с такой разновидностью сложно. Более экономичен вариант «по-серому», где уже есть дымоход. Сажа тут откладывается прямо на камнях, поэтому нужен постоянный уход. «По-белому» – тип экологический, не загрязняющий все вокруг, держит тепло от одной кладки до 12 часов. Есть также вариант, когда кирпичная печь с баком для воды располагается на чугунных плитах, чтобы быстрее прогревать бани с любой площадью.
Важно, чтобы кирпич отвечал стандарту по размерам, то есть имел длину в 65 мм, ширину – 25 мм. Ведь при возведении бани все швы должны быть равномерными, а размеры – одинаковыми
Также, чтобы кирпичная печь не растрескалась через год, необходимо брать материал высокого качества.
Приспособления и материалы для строительства банной печки из кирпича
- Кирпич шамотный, красный жароустойчивый кирпич или природный камень.
- Для связующего раствора нужен мелкозернистый песок и глина.
- Стальной уголок и лента, проволока оцинкованная.
- Шнур из асбеста, гидроизоляционный материал (рубероид).
Обратите внимание, что для кладки печной конструкции следует использовать только качественный материал. Красный кирпич берется марки М с обозначением от 75 до 150
Морозоустойчивость кирпича должна составлять не менее 25 циклов, его форма должна быть правильная, без сколов. Качество материала проверяют при помощи постукивания: хороший кирпич имеет звонкий звук, а плохой обжиг даст приглушенное звучание.

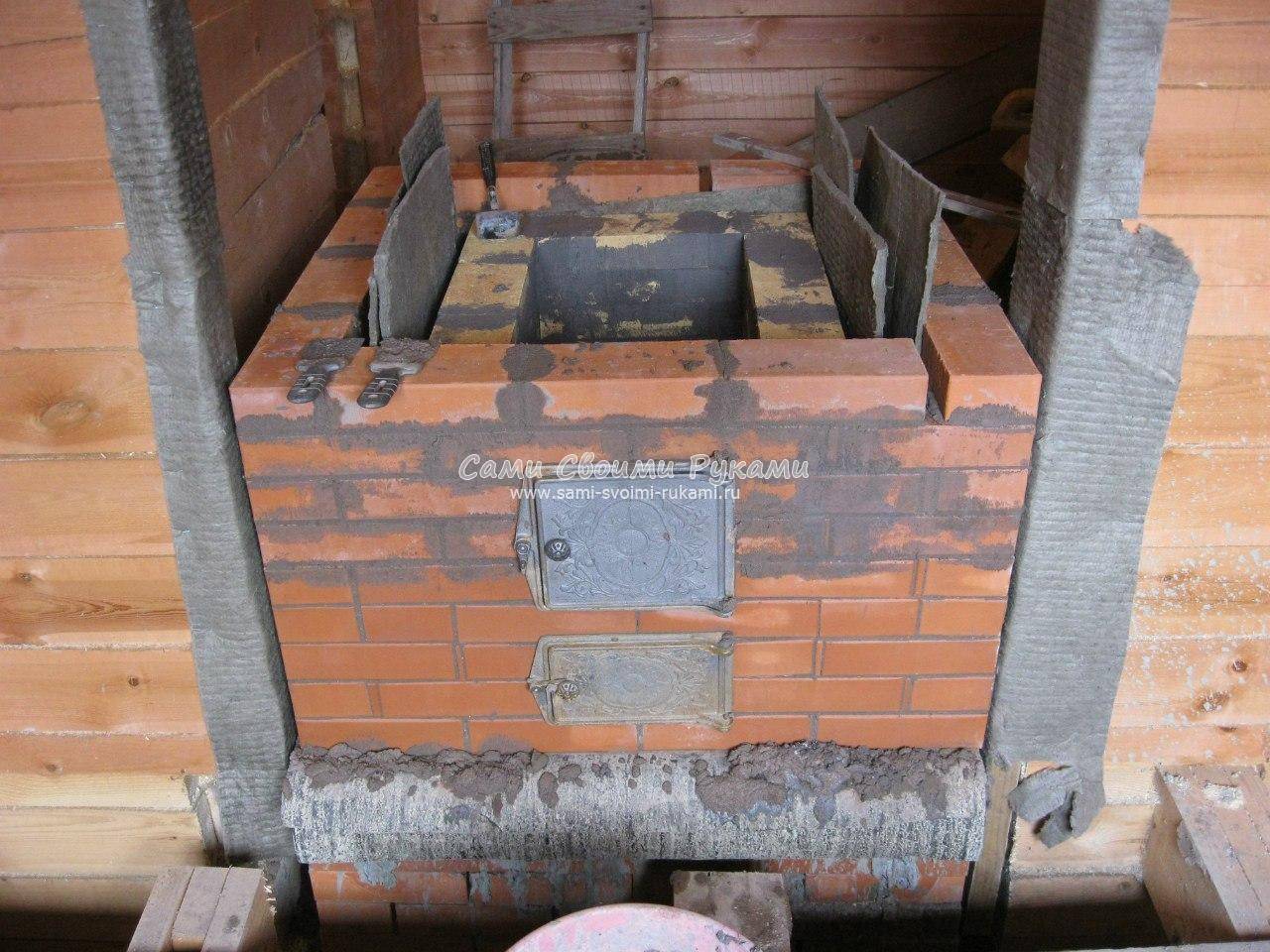

Укладка пятого ряда
Если печь из кирпича для бани должна быть с баком, то на данном этапе возникнет небольшое затруднение. Два кирпича, расположенные у дымового канала возле задней стенки, могут из-за нестандартных размеров иметь между собой серьезные зазоры. Решить проблему, замазав отверстия глиной, не выйдет – она через некоторое время отпадет.
Впрочем, решение есть – оба кирпича сдвигаются на 3 см к поддувалу так, чтобы зазор между ними был минимальным. Третий же кирпич нужно заменить двумя кусками так, чтобы щели между ними предельно уменьшились. В итоге, сдвинув крайний левый брусок на 1,5 см вперед, можно полностью устранить все лишние щели.
Необходимые требования
Вполне подойдет простая кирпичная печь для бани. Однако сооружение должно отвечать ряду определенных требований. Чертеж кирпичной печи выполняется с учетом общей площади помещения. Конструкция должна быть сложена по всем правилам. Такая печь должна вести себя одинаково и при -20, и +20 градусах. Таким образом, в течение лета первоочередно должна прогреваться кирпичная печь. Только потом наступает очередь самого помещения. Если плохо нагретые камни вступят во взаимодействие с протопленным помещением, то будет образовываться тяжелый сырой пар. Он, в свою очередь, не отличается каким-либо оздоровительным эффектом, а только вредит.
Виды печей для бани с баком для воды
Водяной бак в банной печи предназначен для нагревания воды, используемой для мытья после банных процедур. По типу используемого топлива печи подразделяются на несколько видов: дровяные, газовые, электрические. Но стоит отметить тот факт, что именно дрова в силу определенных физико-химических реакций позволяют равномерно и качественно отдавать необходимое тепло парилке. Неплох будет также газ с автоматикой, но этот вариант явно не для самодельных конструкций. Также печи для бани подразделяются на несколько видов в зависимости от используемого при их строительстве материала:
Кирпичная печь
Кирпичные. Печь для бани, выполненная из кирпича, позволяет без каких-либо проблем использовать разнообразное топливо. Самый главный нюанс — правильно подобранный материал для изготовления конструкции. Как и любые другие, кирпичные печи обладают рядом как достоинств, так и недостатков. Рассмотрим их более детально. Достоинства: низкая пожароопасность; несложный процесс изготовления; отсутствие необходимости в дополнительных элементах защиты от жара. Недостатки: большой вес, требующий прочного фундамента; длительный процесс изготовления. Кирпичная печь обеспечивает идеальный прогрев банного помещения. Если конструкция построена грамотно, то в парилке абсолютно любого размера тяжелый пар будет исключен. Кирпичная конструкция работает только с проточной каменкой (это значит, что «поддать пару» можно будет лишь после полного сгорания топлива).
- Чугунные. Эти печи нельзя изготовить самостоятельно, зато можно сделать для них некоторые дополнительные элементы, например, водяной бак и прислонить его к стенке печи (только не к стенке топки — это приведет к плохому прогреванию камня).
- Стальные. Печи, выполненные из стали — вполне реально изготовить вручную методом сварки. Для этого необходимы навыки сварщика или приглашенный опытный сварщик, а также качественный материал. Лучший вариант — железо для котлов толщиной 5-10 мм.
Металлические печи для бани очень сильно нагреваются, поэтому следует защищать их экраном из кирпича или располагать печь таким образом, чтобы в парилку выходила только каменка. Но в таком случае печь не сможет отдать все тепло целиком помещению парной.
Существуют некоторые особенности использования печных конструкций с теплообменником:
- Запускать воду в систему следует лишь тогда, когда конструкция еще не разогрелась. В противном случае, в теплообменнике возникнет разница температур и он может попросту разорваться.
- Теплообменник и водный бак должны быть соединены таким образом, чтобы общая длина труб не был более трех метров в длину. Этой длины должно хватить для расположения резервуара с водой в соседнем с парилкой помещении. Если это вам не подходит, то воспользуйтесь тогда насосом — он обеспечит необходимую циркуляцию водного потока.
Возведение фундамента из бутобетона
Для кладки основы банной печи прочности глиняной смеси недостаточно. Подойдет обычный раствор на основе цемента и песка. Наиболее распространен фундамент из бутобетона.
Этапы работ:
Копка котлована глубиной 1 – 1,2 ми размерами превышающими размеры печи на 15 – 20 смУплотнение грунта подходящим обрезком бруса или бревна. Подойдет брус размером 100×100 ммЗакладка щебня и утрамбовка до слоя толщиной 15 смУстановка опалубки. Гидроизоляция ее внутренней поверхности обязательнаУкладка бута 20 – 30 см.
Максимальный размер отдельных бутовых камней – не более 15 смЗаполнение щебнем мелких фракций пустотмежду камнямиЗакладка бетонного раствора. Бетон должен заполнить все пустоты, для чего его консистенция подбирается похожей на сметану. Этот этап повторяется необходимое количество раз до нужной высоты фундаментаЗакладка последнего слоя камней.
Обеспечение высоты уровня на отметке 6 – 7 смдо чистового полаКонтрольгоризонтальности поверхностиСушка укрытого пленкой бетона в течение 15 – 30 днейДемонтажопалубкиИзоляция боковых фундаментных поверхностей от воды. Можно изолировать фундамент от воды на стадии его возведения, добавив в раствор специальные присадкиЗаполнение песком пространства между фундаментом и краями котлована.Между банным и печным фундаментами обязателен зазор не менее 5 см. Его нужно заполнить песком.
Обустройство основания
Независимо от того, какая порядовка кирпичной печи для бани была выбрана, первым делом нужно заняться созданием гидроизоляционного слоя над железобетонным фундаментом – это обеспечит его поддержание в холодном состоянии в любое время года. Фундамент сам по себе должен быть достаточно прочным, а размерами он должен на 10 см превышать все габариты печи для бани.
В нижней части обязательно оставляется немного места и отверстие спереди – это подпечье, в котором будет находиться весь необходимый инвентарь. Сверху эта конструкция накрывается кирпичным сводом, дополненным брусками, бетонным перекрытием или металлом.
Над всей этой конструкцией обустраивается настил. Для него потребуется рубероид, суммарная площадь которого соответствует площади кирпичей, укладываемых на фундамент. Два куска рубероида разделяют фундамент и первый ряд кирпичей, а остаток материала необходимо уложить между промежуточным кирпичным рядом и печью. Именно промежуточный ряд скомпенсирует незначительные дефекты, допущенные при создании фундамента.
Далее подготавливается кирпич для оборудования защитной стенки из пяти рядов, за счет которой будет предотвращаться возгорание деревянных элементов, находящихся в бане. При обустройстве этого экрана вполне допускается использование обычного цементного раствора.
Подготовка чертежа
Самый важный этап для возведения качественной печи в бане – это подготовка план-схемы, на которой следует отобразить:
- Размеры конструкции.
- Тип выбранной модели.
- Расположение топки и выход для закладки дров.
- Расположение и размеры дымохода.
- Детали отсека для камней.
Все параметры необходимо заранее продумать, а затем перенести на бумагу. Во время работы стоит периодически просматривать чертежи, согласовывая свои действия.
При желании всегда можно воспользоваться услугами профессионального строителя, который оптимально составит чертеж. Перед началом работы также лучше посмотреть несколько видео-уроков, как правильно составлять качественный чертеж.
Какие нужны материалы и сколько
Сам корпус выкладывается из керамического красного полнотелого кирпича или из специального печного. Топку часто кладут из шамотного — он светлого, может чуть желтоватого или розоватого цвета. Но если шамота нет, то можно использовать и керамический кирпич. В качестве раствора используют глину с песком, но тоже не любую, то есть для возведения печи понадобятся различные виды кирпичей и растворы для кладки.
Для самой небольшой печи нужно порядка 200-250 кирпичей печных керамических и 20-30 кирпичей огнеупорных — для топки. Для более солидных по размерам может потребоваться и 800, и 1000 штук – все зависит от проекта.
Еще обязательно понадобится печное литье. Сюда входят дверцы для топки, зольной камеры, колосниковая решетка, емкость для камней, емкость для воды, вьюшки и еще много чего другого – все также зависит от конкретного проекта.
Печное литье
Также понадобится асбестовый шнур или тонкая листовая базальтовая вата, другой теплоизолятор, пригодный для использования при высоких температурах — режим использования не меньше 1200°C. Как вспомогательный материал понадобится проволока – с ее помощью удобно фиксировать печное литье в нужном положении. Ну и строительный инструмент: мастерки, строительные уровни или отвесы, рулетка или большая линейка.
Где должен быть расположен бак с водой
Есть несколько вариантов расположения емкостей для воды. Один из самых популярных – бак расположен над каменкой. В этом случае вода нагревается от камней, расположенных снизу и от дымохода, который находится обычно рядом. При таком варианте вода нагревается как раз вовремя – не рано и не поздно. Но, есть и определенные недостатки: неудобно чистить от скопившейся накипи, на зиму воду необходимо удалять, что нельзя сделать при помощи крана – нужно вычерпывать.
Проект кирпичной печи для бани, в котором бак для воды располагается над каменкой
Второй достаточно распространенный вариант расположения ёмкости – над топкой сбоку от каменки. Бак для воды в этом случае подвешивается на цепях к потолочной балке, или к специальному крюку на балке. В этом случае вода закипает быстро, если парилка еще не готова, можно добавить холодной воды. Для лучшего прогревания, устанавливают ёмкость с полукруглым дном, крана отбора воды в ней обычно нет и приходится набирать воду ковшом.
Наиболее удобный вариант – бак для воды расположен на уровне топки. В этом случае он имеет прямоугольную форму, задней стенкой выходит в топку, а передняя его часть находится в парилке. При таком расположении бака вода закипает рано, но не слишком. Бак удобно чистить и отбирать из него воду. Топка при этом остается достаточно большой, чтобы влазили поленья.
Проект кирпичной печи, в котором бак для воды располагается на уровне с топкой
Инструменты
Если вы решили сделать печь для бани с баком своими руками из кирпича, то вам потребуется несколько стандартных инструментов печника:
- молоток-кирочка,
- специальный мастерок,
- киянка,
- уровень,
- рулетка,
- строительный шнур,
- отвес.
Инновационные технологии постепенно приходят и в область кладки печек. Некоторые строители используют лазерные уровни, шлифмашинку. Для изготовления бачка потребуется сварочный аппарат, электроды, листогиб. Сделать герметичную емкость из нержавеющей стали своими руками, для начинающего сварщика, задача довольно сложная. Поэтому лучше купить материал и обратится к профессионалам за помощью.
Выбор материала для возведения печи
В настоящее время существует множество доступных схем возведения печи, однако начинающему мастеру рекомендуется выбрать самый простой чертеж.
Из какого кирпича стоит возводить печку? Выбрать подходящий строительный материал нелегко. При незначительных финансовых возможностях можно выбрать красный кирпич сомнительного качества.
Однако размеры подобного материала редко соответствуют принятым стандартам, по этой причине могут получаться достаточно широкие швы – до 11 мм, что абсолютно недопустимо при возведении печи.
Зачастую банная печь возводится из шамотного кирпича, который на 75 % состоит из жаростойкой глины. Такой материал устойчив к перегревам и повышенной влажности, растрескиванию и деформации. По техническим и эксплуатационным характеристикам шамотный кирпич превосходит все существующие аналоги, но и цена гораздо выше.
Из шамотного кирпича возводится топка, а из огнеупорного красного кирпича лучше обустраивать дымоход.
Для строительных работ понадобится глина, которую можно раздобыть самостоятельно либо приобрести в специализированной точке совместно с кирпичом.
Чтобы сложить печь из кирпича, необходимо подготовить следующие материалы:
- шамот;
- жаростойкий кирпич;
- глину и песок крупной зернистости;
- решетку, дверку для поддувала и топочной части, чистящие колодцы, чугунную плиту и колосник;
- шнур из асбеста;
- нагревательный бак;
- цинковую проволоку;
- уголок;
- рубероид.
Этих материалов достаточно, чтобы возвести простую печь из кирпича собственноручно.
Видео инструкция: как сварить металлическую печь для бани своими руками
Расчет объема бака для банной печи
Объем бака с водой рассчитывают, принимая на одного человека от семи до десяти литров воды температурой не менее пятидесяти градусов. Так, если планируется одновременное посещение парной компанией 3-4 человека, следует выбирать бак объемом не менее 40 литров.
Как вычислить объем парной и топливника печи?
Мало измерить габариты комнаты. Нужно еще учесть материал поверхностей. Если в помещении есть окна, стеклянная дверь, поверхности из кафеля, кирпича, бетона, следует измерить их площадь. За каждый квадратный метр площади таких поверхностей прибавляйте полтора кубических метра к объему помещения, который будет учитываться при выборе размера печи. Минимальная мощность печи для бани – 8-10 кВт.
Печь для бани должна быть безопасной (как в плане пожаров, так и для здоровья человека – не вызывать ожогов при случайном прикосновении и исключать попадание дыма в помещение), температурный режим обязательно должен регулироваться, а габариты соответствовать объему помещения.
Подготовка строительных инструментов
Чтобы выложить печь для бани из кирпича своими руками, рекомендуется подготовить рабочие инструменты:
- болгарку с кругом;
- электрическую дрель со специальной насадкой;
- пластиковую широкую тару для раствора;
- мастерок;
- уровень;
- рулетку и карандаш;
- металлические полоски.
Это основной перечень инструментов, но при желании его можно расширить дополнительным оборудованием.
На этапе выбора места, где будет располагаться маленькая кирпичная печь, а также подготовки строительного проекта важно учитывать основные требования к будущей конструкции:
- Защитные дверки топливника должны быть направлены к двери.
- Основание под печное устройство должно быть размером не менее 75 × 75 см, высотой до 22 см.
- Полки должны располагаться вдоль стены, у которой оборудована печь.
- Отопительные печи из кирпича возводятся с соблюдением технологических зазоров между стенками конструкций и стенами парилки.
Устройство каменки с водяной рубашкой
Большинство разновидностей каменок, в том числе и самодельных, можно доукомплектовать баком для воды с боковым размещением. Исключение составляют печи с кирпичным обкладом: зачастую аккуратно демонтировать часть такого экрана достаточно проблематично.
Если же экран каменки выполнен стальным кожухом, на нём размечают окно по размерам бака. Затем в кожухе вырезают фрагмент меньше разметки по 15–20 мм с каждой стороны и убирают теплоизоляцию при наличии таковой. Отступ от разметки образует полосу у каждого края, которая загибается вовнутрь: нужно только сделать косые подрезы в углах, а затем вставить между корпусом и экраном печи брусок подходящей толщины, после чего борт оправляется киянкой.
Наиболее сложная задача — выполнить качественное сварное соединение стенок бака с корпусом печи. При этом нужно правильно подобрать материал — для топок из углеродистой стали бак также должен быть «чёрным». Сварку нужно вести в мягких режимах, чтобы, с одной стороны, не нарушить структуру стенок топки, а с другой — не прожечь металл стенок бака.
Наиболее выгодно временно разобрать каменную кладку и положить печь набок, чтобы проводить сварку в нижнем положении. Не следует приваривать бак к каменке стенками в торец, правильнее будет отогнуть их края по 10–15 мм и вести шов по краю полученного нахлёста.
Трудности при установке самодельной каменки
Несоблюдение правил строительства приводит к ошибкам. В таких случаях печи становятся недолговечными
Во избежание разочарования важно держать в уме следующие пункты инструкции:
- помнить о гидроизоляции на фундамент печи;
- готовить правильный песчано-глиняный раствор (1:2);
- выбирать качественный материал;
- следовать стандартам при выборе размеров печек.
Строительство без соблюдения соответствия со схемой, монтаж нестандартной арматуры, неровная кладка могут привести к отсутствию тяги и к задымлению бани.
Возможные неполадки:
- Нет должного нагрева. Это происходит, когда закрывается не та задвижка — они разные при «летней» и «зимней» топке бани.
- Выбивается дым в разных частях трубы — необходимо расширение дымохода и исключение прямых углов.
- Печь дымит — раствором плохо замазаны щели и отверстия для чистки. Или используются сырые дрова.
- Медленный нагрев – на внутренних стенах печи много сажи. Её надо очистить.

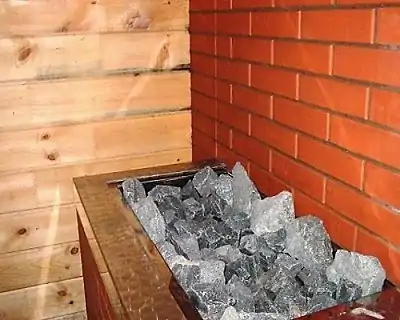

Какие камни лучше в русскую баню?
Для извлечения пара хорошего качества требуется правильно выбирать камни для засыпки в каменку печи и правильно их укладывать (начинают с крупных, заканчивают мелкими). Чтобы выполнять функцию обеспечения бани паром продолжительное время, камни должны обладать следующими характеристиками:
- максимальной теплопроводностью;
- однородностью;
- прочностью;
- теплоёмкостью.
Овальная и круглая форма булыжников даже при произвольном укладывании обеспечит получение гарантированных воздушных пространств между ними, а, значит, и циркуляцию воздуха, и влаги в бане.
В саунах применяют гладкие булыжники, а для влажных парилок и русской бани больше подойдёт пористая структура. Лучшими считаются камни из жадеита, диабаза, дунита, порфирита и базальта.
Применение гранитных и мраморных пород для бани не рекомендуется. Минимальный габарит равен пяти сантиметрам, максимальный составляет 12 см.
Какую печь строить в бане?
Простая печь с открытой каменкой – это самый распространенный тип отопительного прибора в русской бане. Небольшая комната часто является единственным отделением, предназначенным для мытья и парения, поэтому сложить банную печь из кирпича можно в любом удобном месте. Габариты сооружения могут быть 3,5х4 или 4х5 кирпичей в зависимости от размеров помещения. Для нагрева воды ставят бак. Разместить можно как сверху печи, так и сбоку от нее.
Для современных бань можно выбрать печь с закрытой каменкой, с одновременным обогревом нескольких помещений и т. д. Часто для обслуживания отопительного прибора строят отдельную котельную, а в парной и моечной находятся только «чистые» части. Выбор конструкции печи для бани всегда делает сам хозяин в зависимости от своих потребностей и планировки банного домика.
Основные характеристики банной печи из кирпича
Преимущества печи для бани из кирпича своими руками перед металлической конструкцией заключаются в долгом сохранении температуры в помещении. Во время протопки кирпичные стенки работают как аккумулятор тепла и отдают его в пространство больше 1 часа, постепенно отдавая его в пространство моечной или парной. В зависимости от конструкции они могут обогреть и большую площадь.
Даже нагретый кирпич не раскаляется до такой же температуры, как тонкие стальные стенки. Печь-каменка из кирпича сильно нагревается только сверху, а боковые поверхности пожаробезопасны и в деревянных постройках. Простой красный кирпич не выделяет вредных веществ в воздух и не имеет запаха. Это тоже относят к преимуществам экологически чистого материала.
Аккуратно выложенная дровяная печь из кирпича является элементом общего декора баньки. Ее можно стилизовать под старинную русскую или красиво облицевать керамической плиткой.
Выбор кирпича для кладки печи
Основной материал для кладки банной печи из кирпича должен быть качественным. К его выбору нужно подойти наиболее ответственно, т. к. качество отразится не только на красоте сооружения, но и на долговременности его эксплуатации. Некачественный, недожженный или пережженный камень потрескается от возникающих при протопке температур.
Для работы чаще берут 2 вида материала:
- красный полнотелый или облицовочный для внешних стенок изделия;
- шамотный (огнестойкий) – для отделки топки внутри.
При использовании облицовочной разновидности построенную печку можно не штукатурить и не монтировать на нее декоративное покрытие.
Выбрать красный полнотелый и облицовочный кирпич для печи можно по следующим характеристикам:
- отсутствие видимых сколов или маленьких трещин на поверхности;
- прямые грани и ровные плоскости;
- отсутствие слюдяной пленки на поверхности;
- звонкий звук при постукивании твердым предметом (глухой свидетельствует о наличии трещин или недостаточном обжиге).
Отбирать материал нужно с запасом. Выкладывая печь для русской бани, мастер разбивает кирпич на половинки и четверти, а при раскалывании часть материала ломается.
Шамотный кирпич имеет желтый цвет и визуально состоит из крупинок, отличающихся оттенком. Основные критерии выбора – ровные грани и отсутствие трещин.
Какой раствор нужен для кладки печи?
В качестве кладочного раствора применяют глиняные составы. Как и печной камень, их разделяют на огнеупорный и простой. Огнеупор лучше всего приобрести в строительном магазине вместе с шамотным кирпичом. Сухую смесь разводят водой по инструкции.
Состав для кладки простого кирпича тоже удобнее покупать в виде сухой смеси. Если на участке или поблизости от него есть выходы глины, то можно сэкономить на покупке готовых смесей. Глину копают там, где она не содержит примесей почвы. Определить качество и пригодность для кладки можно простым способом:
- замесить немного глиняного теста мягкой консистенции;
- скатать шарик и бросить его на пол с высоты примерно 1,5 м;
- жирная глина не образует трещинок по краям и нуждается в добавке песка, а слишком тощая покроется крупными трещинами.
Особенности изготовления корпуса
В качестве материала для изготовления бака лучше всего выбрать нержавеющую листовую сталь толщиной 1–1,5 мм. Жаропрочность такой конструкции не так важна, намного критичнее простота обработки в домашних условиях. Именно поэтому для изготовления бака оптимально подойдут марки стали с низким содержанием углерода и легирующего хрома, способного модифицироваться до карбида при перегреве сварочного шва.
Для изготовления бака наилучшим образом подойдут марки стали AISI 304L или более распространённая 07Х16Н6. При столь малой толщине металла сварочный шов очень легко прожечь, поэтому начинающим сварщикам рекомендуется пользоваться электродами ОК61.30 толщиной 2 мм, для более опытных мастеров подойдут более дешёвые ОЗЛ-8 или ЦЛ-11 с 3 мм стержнем. Сварка ведётся инвертором в обратной полярности (плюс на электроде) при значении тока не более 50–60 А.
Для соединения тонких листов их стык рекомендуется выполнять внахлёст порядка 10 мм. Шов выполняется однопроходный без боковых колебаний и с достаточно высокой скоростью. Чтобы обеспечить быстрый отвод тепла из сварочной зоны, желательно подкладывать с обратной стороны шва массивный металлический предмет: для плоских швов это металлическая пластина или швеллер, для угловых — угловая сталь, для соединительного шва цилиндра — труба диаметром 70–80 мм.
Бак в форме параллелепипеда собирается наиболее просто, достаточно изготовить цельную развёртку вертикальных стенок и согнуть её в прямоугольный рукав. Дно и крышка бака — прямоугольные фрагменты, края которых отгибают наружу под прямым углом. После вставки эти детали позиционируются таким образом, чтобы стенка бака выступала за отогнутый край на 3–5 мм, затем по этому стыку проводится сварка. Электрод при этом должен направляться не перпендикулярно плоскости металла, а в торец отогнутого фрагмента под углом порядка 60°.
Бак для установки на дымоход может иметь цилиндрические или прямоугольные внешние стенки, но при этом обязательно требуется предварительное изготовление трубы по внутреннему диаметру вытяжного отвода печи. В ряде случаев эту трубу изготавливают немного конусной (в верхней части перехлёст на 1–1,5 мм меньше), чтобы иметь возможность плотно вставить её в вывод печи и обеспечить столь же плотное её соединение с верхними сегментами дымохода. В любом случае для изготовления трубы понадобится свернуть стальной лист и оправить края по 10–15 мм с каждой стыкуемой стороны для получения плотно прилегающих плоскостей шва.
Сначала труба крепится к сварочному столу с обоих концов струбцинами и проваривается изнутри. Для удобства электрод можно вставить в держатель в продольном положении и немного согнуть его под 90° со значительным радиусом изгиба, чтобы не осыпалось покрытие. После сварки изнутри выполняется наружный герметизирующий шов. Далее техника проста — сварить внешнюю стенку бака одним из описанных способов и вставить фрагменты дна и крышки с отогнутыми краями, герметично проварить все стыки. Нужно помнить, что труба должна выступать с нижней стороны бака не менее 150 мм, с верхней — около 50 мм.
Металлическая печь для бани с водяным баком
Они могут выполняться из разных материалов. Чугунные печи для бани на дровах, оборудованный баком для воды, не рекомендуется использовать, поскольку металл не выдерживает резких перепадов температуры и разрушается.
Печь для бани своими руками из металла не требует устройства массивного фундамента. Для защиты поверхности пола нужно уложить металлический лист. Он будет препятствовать возможному возгоранию из-за выпавшего уголька. Поверх него добавляется асбоцементный лист.
Разрабатывается подробный проект железной печи с водяным теплообменником. Должны учитываться все конструктивные элементы: каменка, задвижка, топка, дверцы поддувала. Может потребоваться дополнительная фурнитура, которая изготовлена из стали для хорошего соединения при помощи сварочного аппарата.
Чугунная (металлическая) печь для бани обычно оборудуется железной трубой. В таком случае задвижка располагается в верху печи, поскольку это удобно нежели тянуться до трубы.
Из чего делать? Можно использовать любые железные листы или приспособления (баллоны, автомобильные диски, бочки), но лучше применять специальную сталь 20К (из нее делаются котлы). Сталь 20Х13 тоже можно применять для создания теплообменников или топок банной печи. Второй вариант отличается большой ценой. Толщина листов берется больше 5 мм.
Варианты от производителей могут оснащаться встроенным баком или быть с выносными баками. Основным материалом выступает высококачественный чугун, который служит продолжительное время и не выгорает. Нагрев воды бане с помощью металлической каменки почти ничем не отличается: кирпичный вариант дольше греется, но сберегает тепло длительное время, стальная – быстро прогревается, быстро остывает.
Особенности устройства должны отражаться в составленном проекте. Сварочные работы проводятся в соответствии с чертежами и рекомендациями.
Конструктивные особенности
Благодаря легкому изменению размеров камеры сгорания, можно регулироваться мощность печи.
Остальные важные отсеки ничем не отличаются от кирпичного варианта. В самом низу располагается топка, которая имеет поддувальное отверстие. Выше располагается каменка для расположения булыжников. Потом обустраивается задвижка, позволяющая регулировать мощность нагрева водяного бака.
Каменка делается максимального размера, который помещается на самодельном устройстве. Чтобы увеличить максимальную теплоотдачу, в конструкцию добавляется специальный кожух. Это своеобразная альтернатива дымооборота каменных печей.
Преимуществом металлической каменки выступает возможность крепления бака для воды на трубу для бани. Его просто соорудить, если имеются навыки сварочных работ.
В большинстве случаев бак для бани своими руками делается различного вида, в зависимости от выбранной конфигурации оборудования (навесной, внутренний и т.д.). Материалом выступает качественные листы металла или нержавеющая сталь.
