Принцип установки и работы системы
Схема водяного отопления двухэтажного дома на дровах
https://youtube.com/watch?v=fm_dud7HRyQ

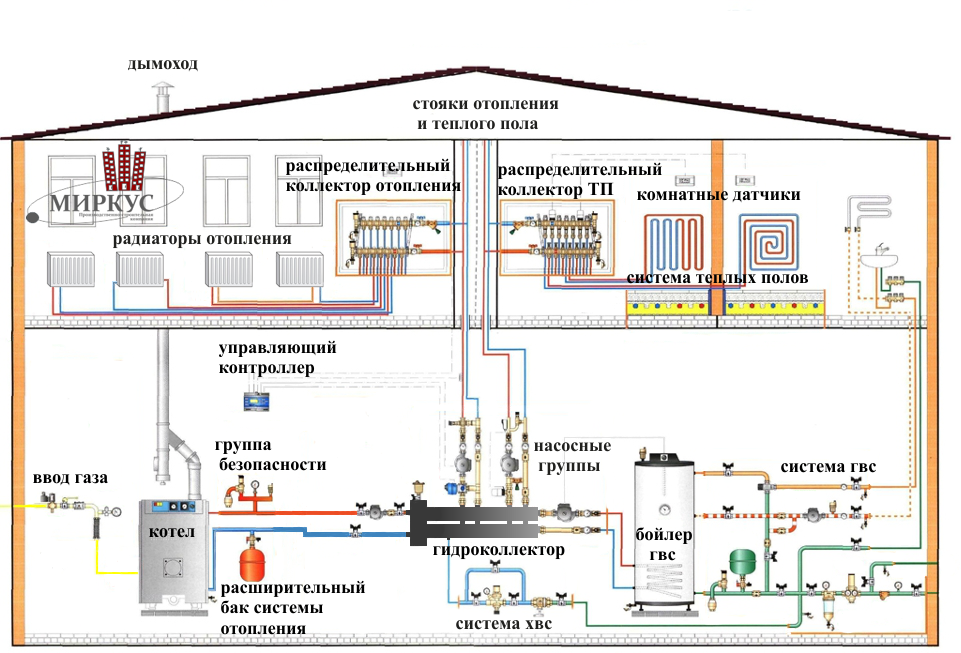

Комбинированная система отопления частного дома
В топку устанавливают котел, подсоединяют к нему две трубы — по одной идет подача горячей воды, которая направляется через расширительный бачок в систему, другая возвращает к регистру воду обратно. Таким образом, происходит циркуляция воды в системе за счет силы гравитационного закона.
Часто для хорошей циркуляции устанавливают небольшие, но мощные насосы. Такой насос обычно устанавливают на возвращающую воду трубу (обратка), этот способ особенно эффективен, когда протапливается крупное помещение, что позволяет поддерживать температуру на всех участках системы практически одинаковой.
Самодельный водяной котел из чугунных радиаторов
Превосходный по своим качествам и эффективности котел может получиться из обычных чугунных радиаторов отопления. В качестве основы можно взять радиатор М-140. Его легко найти, ведь в больших количествах их вывозят в утиль при демонтаже и сносе большинства старых пятиэтажных зданий. Емкость каждой секции из таких радиаторов составляет 1,5 л воды, при этом площадь поверхности достигает 0,254 метра квадратных. В сборе, когда объединены 12 таких секций, получается уже объем жидкости в 18 литров и общая площадь поверхности – 3 кв. м. Далеко не каждый готовый котел, собранный из листового металла, может похвастаться такими параметрами при аналогичных габаритах. Производительности такого котла из радиатора может вполне хватить для отопления помещения площадью до 100 кв. м. Так что для обычной бани подойдет, еще и запас будет достаточно большой.
Перед использованием радиатора требуется некоторая его переделка. Сперва следует избавиться от картонных прокладок между секциями. Их лучше всего заменить на асбестовый шнур, пропитанный натуральной олифой с примесью графита. Так можно уберечь прокладки от прогорания при больших температурах.
Пока секции разобраны, их стоит промыть изнутри раствором соляной кислоты 6% концентрации, а после большим количеством воды. Так их можно очистить от большого слоя ржавчины и грязи скопившейся за долгие годы эксплуатации.
Порядок сборки радиатора повторяет процесс разборки, только уже в обратном направлении. Для соединения секций используются ниппели, снабженные правой и левой резьбой каждой из сторон. Таким образом, секции как снизу, так и сверху, одновременно притягиваются прокручиванием ниппеля. Как только остается зазор в 2 см между секциями, наматывается асбестовый шнур с пропиткой и окончательно затягиваются ниппели.
Закончив сборку всего радиатора и дождавшись высыхания олифы, следует проверить герметичность стыков, подав в радиатор жидкость под давлением. Только так можно обезопасить себя от возможных протечек в процессе эксплуатации при немалых температурах печи.
Присоединение труб для подачи и обратки лучше всего выполнить по диагонали радиатора. Таким образом, вода будет равномерно проходить по всему новому котлу. Два оставшихся отверстия следует закрыть заглушками. Трубы лучше взять дюймовые. С одной стороны радиатора будет правая резьба и проблем с подключением не возникнет. С другой, где резьба левая лучше использовать ниппель и муфту со сгоном.
Располагать такой самодельный котел следует не в топку, где горят дрова, а в камеры дымохода, которые находятся непосредственно за камерой топки. Так как радиаторы используются чугунные, следует их нагревать не пламенем, а горячими газами, которые отводятся от топки.
Радиатор лучше расположить так, чтобы трубы выходили из него перпендикулярно полу, также подвод обратки опускается ниже пола в подпольное пространство. Так можно достигнуть лучшей естественной циркуляции воды при нагреве.
При сборке секций можно поэкспериментировать, чтобы улучшить конструкцию полученного котла. В результате должно получиться нечто похожее на изображение показанное ниже. Так там показаны примеры расположения котла и способы его подключения. Опять-таки не стоит забывать, что в случае с чугуном располагать котел следует в дымоходе.
Установка котла для кирпичной печи
https://youtube.com/watch?v=f2kPfaiW3A4
https://youtube.com/watch?v=j-NSSzNJ_wU
Изготовление дровяного котла самостоятельно
Изготовление дровяного котла
Если вы хотите изготовить такой котел самостоятельно, то необходимо понимать основные принципы его конструкции. В основе лежат две емкости – одну помещают в другую. Для топки используется внутренняя часть, а внешняя составляющая передает тепло в помещение. Плюсы такого сооружения в том, что оно работает не только на дровах, но и на других видах топлива. Однако КПД здесь намного ниже, чем в аналогичных типах. Необходимо быть готовым к тому, что расход дров будет значительный.
Если рассматривать структуру пиролизных котлов, то здесь размещаются две камеры:
- Для загрузки топлива
- Для пиролизного газа.
При монтаже водяного котла в первую очередь нужно позаботиться о прочной герметизации. Топка, которую размещают в бочке – это водяная рубашка. Если в системе устанавливается горизонтальный трубопровод, то холодную трубу устанавливают ниже горячей. В другом варианте трубы нужно размещать вертикально (допускается небольшое отклонение).
При монтаже системы отопления самостоятельно лучше размещать трубы в шахматном порядке. Так можно добиться высокого КПД для всей системы отопления. Чтобы у котла был высокий показатель теплопроводности, необходимо делать оборудование из теплоустойчивой стали.
Правильный порядок монтажа печного отопления с водяными контурами
Габариты печей и их место расположения обычно отражается на этапах проектирования. При этом обязательно учитываются расположение межкомнатных перегородок и мебели. Большие печи требуют наличия надежного бетонного основания, способного выдерживать вес. Между основанием печи и напольным материалом должен предусматриваться отступ, снижающий вероятность возгораний.
Кладка выполняется с использованием качественного раствора и кирпича. При отсутствии опыта смесь лучше приобретать в строительных организациях. На основании необходима настилка гидроизоляционного слоя. Кирпичи замачиваются в воде и только после этого используются для выкладывания по схеме. Когда известны размеры, порядовка легко находится в Интернете.
В возводимую конструкцию закладывается регистр-змеевик, используемый потом для присоединения труб ввода и вывода теплоносителей. По одной из них горячий теплоноситель через расширительный бачок направляется в систему, а по другой – происходит его возвращение обратно к регистру. Циркуляция воды происходит благодаря наличию гравитационных сил.
Швы не должны превышать четырех миллиметров. Не допускается наличие острых углов в топливнике и дымоудаляющих каналах. Углы скругленные не будут уменьшать спокойное дымоудаление, а в топливнике будет меньше сажи.
Важные правила строительства печей
Нормативные требования к строительству и эксплуатации рассматриваемых печей заключаются в следующем:
- Обязательное наличие зазора между печкой и прилегающими стенами и металлического листа перед топкой, служащие для защиты пола и стенных конструкций.
- Обеспечение максимальной прочности армированием каждых четырех рядов кладки при помощи металлических штырей.
- Использование глиняного раствора средней пластичности. Скатанный из него небольшой шарик при ударе о пол не дает больших трещин и не рассыпается.
- Дымоход высотой не менее пяти метров завершается оголовником, то есть элементом, который защищает трубы от попадания внутрь дождя и мусора. Он усиливает тягу и украшает здание.
Сложить печь самостоятельно не так уж сложно, хоть может быть, и применена готовая конструкция из металла. Не стоит, правда, забывать, что печь из кирпича имеет более эстетичный внешний вид, украшая внутренний интерьер жилищ.
Необходимо выбрать подходящий кирпич, лучшим вариантом которого является керамический красный, предварительно обожженный. Он отличается равномерным цветом. При простукивании слышится металлический звук.
Пережженный и недожженный материал использоваться не может, поскольку не будет гарантировать необходимое качество и соответствие нормам безопасной эксплуатации. Для топок, где наблюдаются самые высокие температуры, лучшим будет вариант с использованием тугоплавкого огнеупорного кирпича, который избавит от проблем при эксплуатации данного оборудования.
Установка водяного контура
Водяная система отопления эффективно работает за счет установки регистра, представляющего собой теплообменник либо котел. Его популярное название – змеевик. Ставится это изделие в топливник.
В схему такой системы входят камеры горения, зольники, герметические дверцы, очистные люки, поверхности для разогрева, инжекторы, шиберы, колосники и конвективные трубы.
При самостоятельном изготовлении емкости детали соединяются только сваркой. Для подключения труб используются муфты, фитинги и т.д. Такая конструкция гарантирует экономию на котле, поскольку материалы для него обходятся дешевле, нежели необходимо для покупки готового агрегата. Самым оптимальным вариантом является использование обычной металлической трубы с отверстиями для входов и выходов трубопроводов.
Сооружение теплообменника для дома требует определенной толщины конструкционных стенок. Если планируется использование печи, работающей на дровах, стенки могут быть и тоньше, а функционирующие на угольных брикетах – толще. Игнорирование данного требования приводит к быстрому прогоранию котлов и их быстрой, раньше установленных эксплуатационных сроков, замене. На практике это означает, что придется фактически заново собирать печь после такой замены, вкладывая дополнительные финансы.

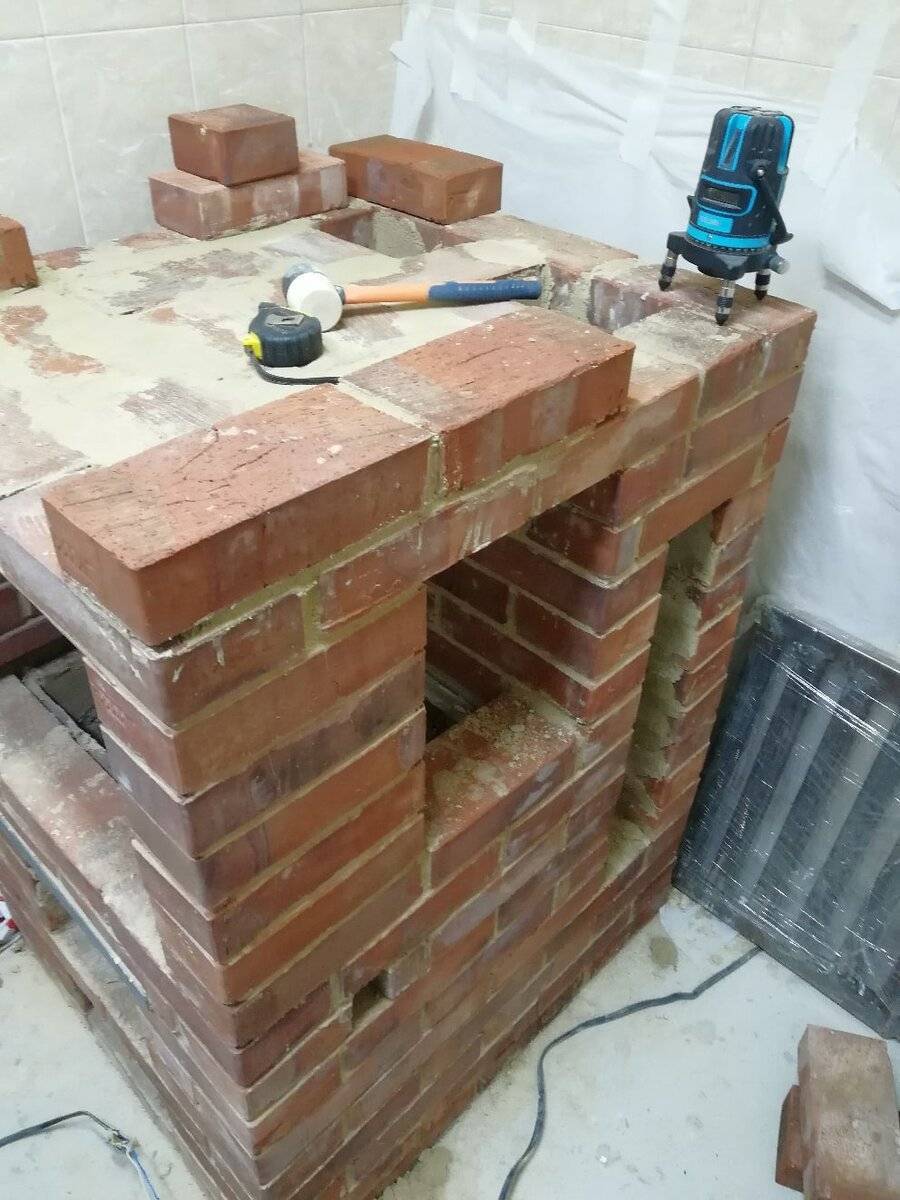

Кладка кирпичей для печи с водяным котлом
Кладка кирпичей для печи с водяным котлом выполняется следующим образом:
- Закладывается фундамент из бетона с армированием.
- Для кладки используется глиняно-песчаный раствор. Лучше всего замочить глину и песок на ночь. Комки глины и песка растираются. На следующий день оба компонента смешиваются в соотношении: 1 порция глины на две порции песка.
- Поверх фундамента укладывается слой гидроизоляции в виде рубероида.
- Распределяется слой раствора равномерно и по уровню поверх гидроизоляции, после чего можно приступать к укладке первого слоя кирпича.
- Первым формируется контур поддувала и устанавливается для него дверца. Далее поверх выложенных нескольких слоев кирпичной кладки размещается решетка разделяющая топку и поддувало, в котором будет скапливаться зола.
- При формировании топки учитывается размер водяного котла с обязательными зазорами между его внешними стенками и кирпичной кладкой по периметру топки. По контуру первого ряда кирпичей в топке формируется бортик для установки уголка. Именно на уголки будет закрепляться котел. В боковых стенках топки обязательно оставляются проемы для вывода труб обратки и подачи.
- Выводятся стенки дымохода с обязательным формированием каналов для рассеивания излишнего тепла и сброса золы и гари.
- В довершение выкладывается дымоход. По завершении всех работ можно подключать систему отопления к котлу и проверять ее в действии.
Схема укладки кирпичей для печи с водяным котлом
Достоинства комбинированной отопительные системы
- Экономичность системы. Строительство печи или переоборудование уже готовой не потребует серьезных финансовых вложений, и как отопительный прибор она не нуждается в сложном и дорогом обслуживании.
- Можно совместить печь с камином и получить не только отопительный прибор, но и уникальный декоративный элемент, который может стать главной достопримечательностью интерьера.
Внешний вид печи может быть выбран владельцем дома
- В доме создается особый уют и атмосфера, которую можно создать только с помощью этого живого способа отопления.
- Сравнительно высокий КПД. Если печь сложена грамотным специалистом по хорошей схеме, ее производительность будет достаточно высокая, вплоть до 60% в сравнении, например, с жидкотопливным котлом.
Требования пожарной безопасности к печному обогреву дома
Печное отопление в деревянном доме устанавливается в согласии со строительными нормами, изложенными в СНиП 41-01-2003. На печки распространяются правила пожарной безопасности, предусматривающие необходимость проведения мероприятий по предотвращению возникновения пожара.
Отдельной графой стоит экологическое законодательство в отношении печного отопления, ограничивающее применение теплогенераторов в условиях городской черты. В частности, для подключения печки, кроме соответствия пожарным требованиям, здание должно иметь соответствующую этажность (не выше 5 этажей), наличие специального вентканала для отведения дыма.
В 1-2 этажных постройках, высота трубы относительно крыши дома должна быть не менее 0,5 м. В густозаселенных районах города, возвышение дымохода над зданием рассчитывают отдельно, в зависимости от расположения соседних построек.
Как обезопасить потолок и перекрытия
Противопожарная защита направлена на предотвращение случайного возгорания, вызванного особенностями эксплуатации (сильным нагревом корпуса и дымовой трубы) печного твердотопливного оборудования.
Мероприятия затрагивают проведение следующих работ:
При горении, внутри топочной камеры дым разогревается до 450-550°С. Кратковременное возгорание сажи доводит температуру до 1200°С. Поверхность дымовой трубы сильно нагревается. Производители не рекомендуют подключать к печам оцинкованный и гофрированный стальной дымоход. Оптимальный выбор – сэндвич-труба или керамика .
При печном отоплении в одноэтажных деревянных домах устанавливают специальную проходку. Потолок в месте над печью, защищают металлической вставкой. Проходка выполняется из негорючего базальтового утеплителя. На оголовок дымовой трубы устанавливают искрогаситель.
В месте прохождения дымовой трубы в чердачном помещении, стропильную систему обрабатывают антипиринами. Дымоход окутывают термоизоляционным материалом. Правильно проходить перекрытия печной трубой, предусматривая противопожарные разрывы. Минимальное расстояние между поверхностью дымохода и перекрытием не менее 25 см. Разрыв заполняют базальтовой ватой.
Правила эксплуатации печного оборудования указывают на необходимость ежегодного осмотра и обслуживания системы дымоудаления. Кирпичную кладку проверяют на предмет трещин, трубы на наличие разгерметизации. Нарушения исправляют.
Меры по защите стен вокруг печи
Противопожарные мероприятия затрагивают необходимость установки защиты стен вокруг установленного печного оборудования. От печки до ближайших поверхностей оставляют разрыв в 1,25 м, в сторону открывающейся топки не менее 1,1 м.
Расстояние до стен можно уменьшить после проведения следующих работ:
- Поверхность деревянной стены закрывают базальтовым утеплителем. Для этой цели применяют базальтовую вату толщиной 5 см.
- Утеплитель обшивают металлическим листом.
После проведения работ, разрыв между корпусом печи и стенами сокращают до 0,5 м.
Существующие требования к печному отоплению частного дома предписывают необходимость защиты стен вокруг дымовой трубы. Часто, расстояние между дымоходом и горючей поверхностью не более 25 см, что связано с особенностями монтажа. Защиту выполняют также, как и изоляцию стен, окружающих печной котел.
e71adf3b3dacca916e8f1fe3a6f21dc2.jpe
В требованиях пожарной безопасности к печному отоплению в жилом доме указывается на необходимость регулярной проверки состояния устройства инспектором МЧС и печником. Аудит состояния позволит выявить потенциально опасные дефекты и своевременно устранить их.
Что лучше для загородного дома – печное или котельное отопление
Современные нормы отопления предъявляют идентичные требования, как к печам, так и твердотопливным котлам. Правила эксплуатации и безопасности, принципы работы и обогрева одинаковые.
Теплоэффективность котлов несколько выше чем у печей, но и стоят они дороже. Отзывы владельцев и сравнение эксплуатационных характеристик ясно указывают на следующее.
Для полноценного водяного обогрева отапливаемого дома, лучше выбрать твердотопливный котел. В непостоянно отапливаемые здания, лучше ставить печное оборудование, работающее по принципу конвекционного обогрева.
Расчет мощности и температуры тёплого водяного пола
Устройство водяного отопления
Расширительный бачок закрытого типа в системе печного отопления с водяным контуром
Выбор печи и сооружение всей системы осуществляется еще на этапе планирования и возведения самого дома. Для большинства моделей требуется сооружение дополнительного фундамента. Отопление на основе печи с водяным контуром состоит из таких компонентов:
- печной конструкции;
- теплообменника (он располагается внутри топки или вокруг нее, а также в форме змеевика вокруг дымохода);
- контура с теплоносителем, радиаторов;
- расширительного бака, который лучше располагать на чердаке.
В отдельных случаях контур отопления оснащается циркуляционным насосом. Установка аккумулятора тепла позволит увеличить КПД печки.
Выбор труб
В печи трудно контролировать температуру воды, поэтому трубы выбирают металлические
Использование печи с водяным контуром для отопления дома предусматривает применение радиаторов и труб. Подходят не только чугунные или стальные элементы, но и металлопластиковые, полипропиленовые. Однако тут есть некоторые особенности. Так как для отопления используются дрова и присутствует открытое пламя, жидкость в змеевике может закипеть. В таких условиях металлопластиковые трубы не выдерживают длительное время. Лучше применять изделия из нержавеющей стали.
Еще одной причиной выбора металлических труб является то, что патрубки, которые выходят из печи, сильно разогреваются. В таких условиях пластиковые изделия расплавляются. Трубы, которые подсоединяются непосредственно к патрубкам, должны иметь диаметром 3 см. Для остальных элементов этот показатель составляет 2 см.
Выбор печки
Универсальная печь с варочной поверхностью и отопительным контуром
Выбрать отопительный прибор можно с учетом технических параметров и назначения устройства. По второму признаку устройства бывают:
- Для отопления. Вырабатываемая тепловая энергия идет только на обогрев помещений. В печи такого типа устанавливается бак-теплообменник.
- Для приготовления пищи и обогрева жилья. Конструкция аппарата предусматривает дополнительный отсек. Над топочной камерой расположена духовая. Теплообменник может располагаться по бокам топки. На небольших печках может присутствовать только конфорка.
Из технических характеристик учитывается площадь дома, используемое топливо и материал изготовления. Первый параметр предусматривает, что на каждые 10 кв.м. площади сооружения требуется 1-1,2 кВт энергии. При этом высота потолка 2,5-2,7 м.
В виде топлива применяется уголь, торф, пеллеты, дрова. Все они имеют различные характеристики: при сгорании одного и того же объема выделяется разное количество тепла. Также учитывается стоимость топлива и его доступность.
Для изготовления печи используются следующие материалы:
- Кирпич. Такой вариант имеет большой вес и габариты, поэтому требует дополнительного фундамента при обустройстве. Данная конструкция отдает тепло равномерно и долго. Для кладки печи-камина нужен специалист. Однако кирпичная кладка идеально вписывается в любой интерьер, создает особую атмосферу и уют.
- Чугун. Для этого материала характерен быстрый нагрев, но он тяжелый и более хрупкий, чем другие. Тут не требуется сооружение отдельного фундамента.
- Сталь. Представленный вариант пользуется популярностью, так как он легкий, долговечный. Теплоноситель в нем нагревается быстрее.
Теплообменник для топки
Теплообменник самодельный для кирпичной печи
Теплообменник – основной элемент печи, поэтому к выбору нужно подходить ответственно. Он может монтироваться в топку, но всегда существует риск утечки теплоносителя. Безопасным вариантом является монтаж теплообменника в колпак дымохода. Данный элемент имеет разную форму и материал изготовления:
- Из листовой стали. Его можно устанавливать прямо в топку. Толщина материала – 3-4 мм. К нему подводится 2 трубы. Верхняя должна подключаться в самой верхней точке обменника. Внутренний зазор этого элемента не должен быть меньше 3 см. В этом случае можно избежать закипания теплоносителя.
- Из труб. Элементы могут быть круглыми или прямоугольными. Трубу тоже разрешается устанавливать в топке. Все зависит от конструкции печи. Главным требованием является установка теплообменника так, чтобы он не загораживал дверцу, а закладка дров была свободной.
- Плоский регистр. Такой вариант чаще устанавливается в дымоходном канале. Теплообменник может прослужить долго, так как он не эксплуатируется в агрессивных условиях. Имеет большие размеры.
Правильный выбор теплообменника обеспечит максимальную производительность печки.
Возведение кирпичной печи с отопительным котлом
Строительные работы начинаются после подготовки типового проекта и изготовления теплообменника, по габаритам которого выполняется кирпичная кладка печи.
Печь с водяным контуром может размещаться в удобном для эксплуатации и обслуживания месте.
После строительства фундамента готовится порядовка печи с учетом водяного контура – план расположения поддувальной и топливной камеры, дымоотвода и варочной поверхности (если она присутствует).
Для возведения печи с котлом используется жаростойкий кирпич без сколов, трещин и повреждений.
Возведение печи проводится поэтапно:
- Подготовка печного раствора из глины, песка и воды. Можно приобрести готовую смесь, но опытные мастера замешивают раствор для кирпичной кладки собственноручно.
- На фундамент укладывается слой гидроизоляции из рубероида или пленки.
- На гидроизоляцию равномерно наносится печной раствор и укладывается начальный кирпичный ряд. Далее согласно схеме выполняются последующие ряды, а в топку монтируется теплообменник.
- Обустраивается зольник и топочное отделение. Правильность кладки проверяется строительным уровнем.
- Фиксируется дверка в топочное отделение, выкладывается печной свод и дымоотвод. Для обкладки внутренних стен топки и дымоотвода применяются скругленные кирпичи.
- После завершения кладки выполняется монтаж водяного контура. К теплообменнику подводятся водяные трубы, соединенные с радиатором отопления. Монтируется расширительный резервуар, а готовая система наполняется водой или другой жидкостью.
Завершающий этап – декоративная отделка печи штукатурным составом или изразцами, а также тестовая топка, чтобы выявить и устранить недостатки конструкции.
Экономичную печь с отопительным контуром можно возвести собственноручно. Такая конструкция безопасна, практична и долговечна, с высоким КПД, к тому же независима от централизованных источников энергии.
Котёл из кирпича своими руками
Твердотопливный котёл является отличным вариантом по решению задачи с обогревом в частных домах. При желании и наличии всех необходимых знаний и материалов, подобный термогенератор можно построить самостоятельно, без чьей-либо помощи.
Самодельные твердотопливные котлы можно собрать из кусков труб, листов стали или кирпича. Однако, при постройке такого теплообменника, наиболее популярным является вариант использования кирпича и металла, поскольку целиком металлические конструкции нередко выходят слишком тяжёлыми и дорогостоящими.
Кроме этого, кирпичный котёл можно использовать не только в качестве обогревающего устройства для частного дома, а ещё и как плиту для приготовления еды. В этом материале речь пойдёт о постройке кирпичного твердотопливного котла своими руками.
