Кирпичная кладка наружных стен: расценка в смете, нормативы СНиП и СП, требования к кирпичу, марка раствора, возведение стенок при высоте этажа до 4 метров

Нормы укладки кирпича для одного каменщика

Стены, в зависимости от требуемой для выполнения работ квалификации каменщика, делятся на простые, средней сложности и сложные. Для каждого варианта учитываются индивидуальные нормы выработки с учетом толщины кладки. За единицу расчета принимается обычный одинарный кирпич при кладке прямолинейных стен, в случае применения камня большего размера, используется понижающий коэффициент. Если они криволинейные, применяют повышающий коэффициент. Каждый из видов работ требует разных временных затрат. Нормы времени на 1 м³ с кладкой под штукатурку:

Из общего объема выполненных работ исключаются проемы окон и дверей, но не исключаются гнезда для балок и железобетонные конструкции. Кладка облицовочного кирпича производится всегда «под расшивку», т. е. на поверхность не нужно будет дополнительно наносить отделочный материал. Требования к качеству швов выше, они должны смотреться аккуратно. Нормы времени должны быть больше, например, для простой глухой стены толщиной в кирпич работа займет 4 часа.

Выбор кирпичей и их использование

Наружную стену необходимо возводить из кирпичей, морозостойкость которых составляет не менее 35 циклов.
Перед кладкой первый ряд кирпичей выкладывается «всухую», чтобы определить расположение вертикальных швов и избежать напрасной резки кирпичей, и только затем с раствором.
Кирпич ручной формовки кладется выемкой кверху.
При кладке используют одновременно кирпичи из 3-4-х разных поддонов, причем с поддона кирпичи берутся по диагонали для того, чтобы выровнять различия в оттенках цвета кирпичей.
Необходимо избегать напрасного использования половинок кирпичей в углах стен и проемов.

Преимущества кирпичной кладки

Под кирпичной кладкой принято понимать конструкцию из кирпича, которая имеет определенную последовательность и размер. Как правило, современные постройки выполняют из силикатного и керамического кирпича, что скрепляют друг с другом с помощью раствора.

Кирпич — это универсальный строительный материал, который стоит недорого, прост в монтаже, а еще обладает хорошими эксплуатационными характеристиками. Именно поэтому этот стройматериал пользуется такой популярностью.

Строительная отрасль развивается в наше время очень стремительно, с каждым годом все больше появляется многоэтажных зданий и больших сооружений именно из кирпича. Это вовсе не странно, ведь благодаря устойчивости данного материала постройки могут простоять не одно десятилетие. Выкладка кирпичной стены — долгий и трудоемкий процесс, но если сделать все качественно, то результат оправдает все затраты времени и сил.

Облицовочная кладка и устройство столбов

Высокого профессионализма мастера требует облицовочная кладка фасадов или внутренних конструкций дома – колонн, каминов, арочных проемов и т.д. Поэтому расценки кладки облицовочного кирпича достаточно высокие, так как они не только учитывают более качественное исполнение, но и отражают сложность выполнения архитектурных деталей. Количество фасадной кладки измеряется в кубометрах. В зависимости от типа отделочного камня, расценки на кладку облицовочного кирпича могут составлять от 1200 рулей до 3 000рублей за 1 куб.м. Также принимается в расчет стоимости кладки этажность и наружная площадь дома.

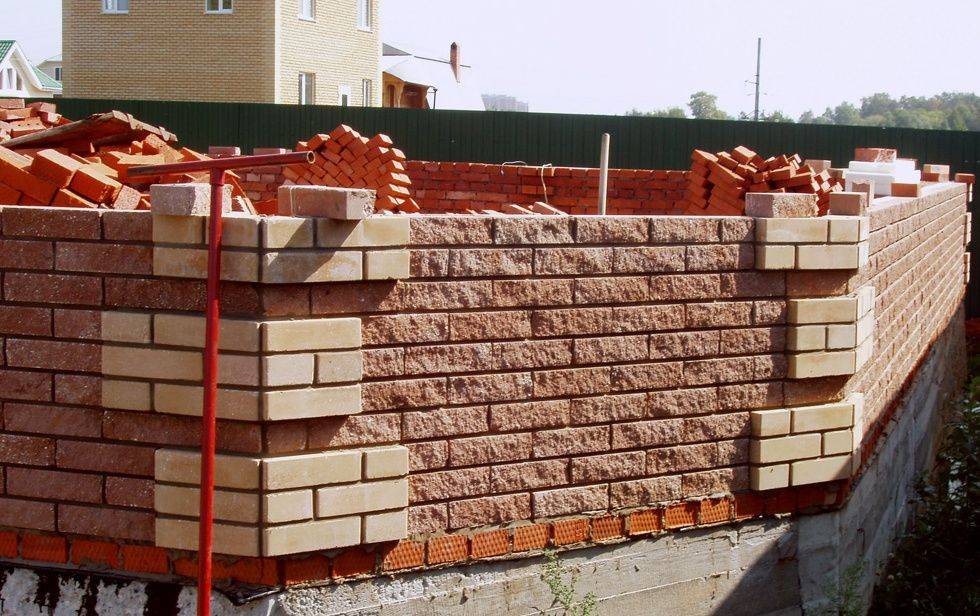

Кладка из облицовочного кирпича

Кирпичные столбы выполняют две основные функции – опорной конструкции и эстетической привлекательности. Столбы имеют прямоугольную или квадратную конфигурацию, выполняются из облицовочного материала, но могут возводиться и из качественного рядового полнотелого кирпича. Кладка столбов из кирпича расценки может варьировать в зависимости от сечения и высоты столба. Расценки формируются с учетом всех материальных и трудовых затрат на 1 м. столба и составляют 1500 -1800 рублей.

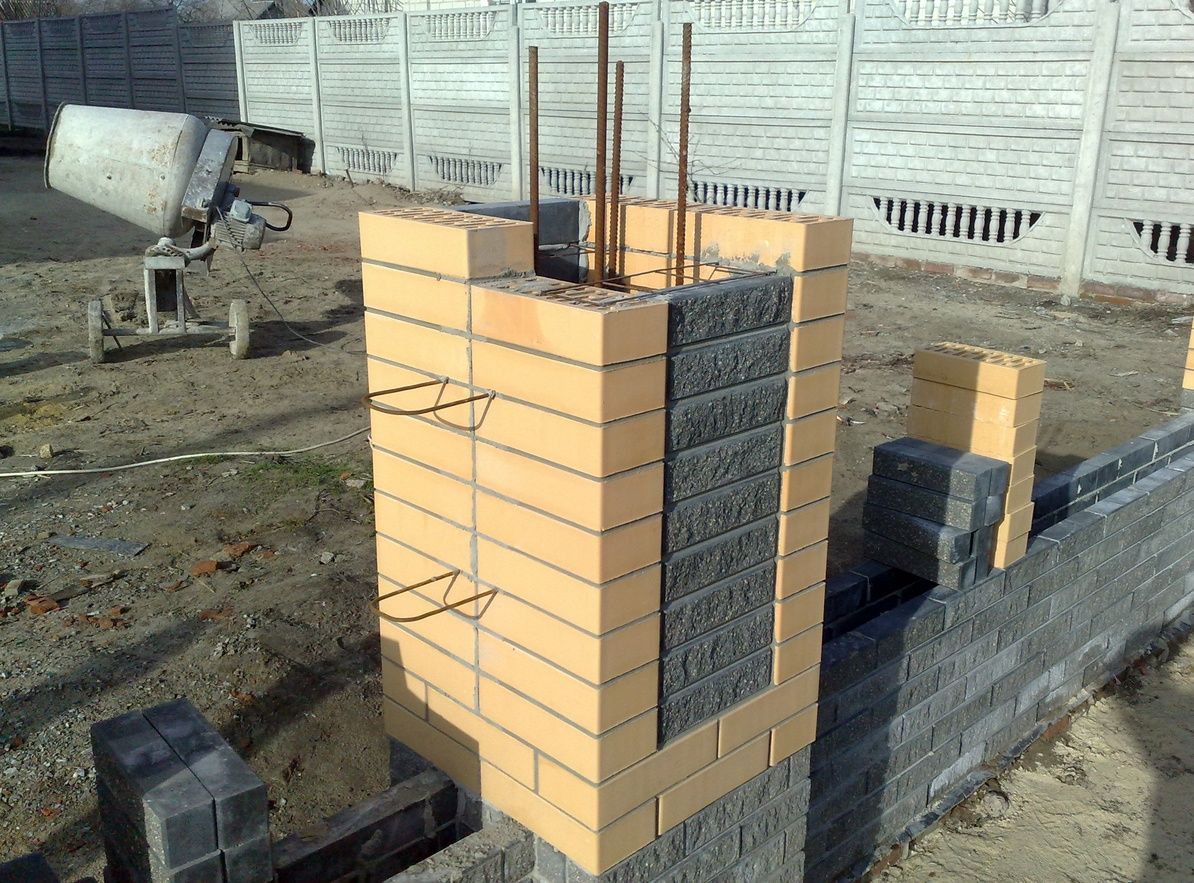

Кладка столбов из кирпича

Формирование расценок

Факторы, влияющие на расценки на кладку из кирпича:

объем производимых работ
вид кирпича
регион работ
характер работы (черновая кладка, облицовка кирпичом, устройство каминов и печей)
время произведения работ и климатические условия
сложность перевязки кирпича

Вид кирпича

Кирпич, который используется при кладке, может быть силикатным и красным (керамическим), полнотелым и облегченным, нормального формата и утолщенным, огнеупорным и облицовочным. Специфическая кладка кирпича расценки увеличивает. Это может быть возведение более сложных конструкций – каминов, дымоходов, арок, сводов, и т.д.

Кладка кирпича

Вид работы

Количество основной (рядовой) кладки рассчитывается в квадратных метрах (м2). Кладка перегородок в пол кирпича рассчитывается по площади, то есть в квадратных метрах (м2). Например, устройство наружной стены из полнотелого кирпича в один/два кирпича стоит примерно от 1000 до 1500 рублей за 1 квадратный метр кладки, а устройство перегородки в пол кирпича под штукатурку стоит от 450 рублей за 1 квадратный метр. Если в дальнейшем кладочная поверхность предусматривает отделку, то такая кладка стен из кирпича расценки будет иметь более низкие, чем стоимость кладки под «расшивку», которая может достигать 3200 руб. за 1 м3.

Оплата подсобных рабочих

По договору с заказчиком, каменщики могут вносить оплату работы подсобников в расценку за кладку, либо оплату их труда вносить отдельным пунктом. В ином случае заказчик сам оплачивает труд подсобных рабочих.

Кладка из кирпича

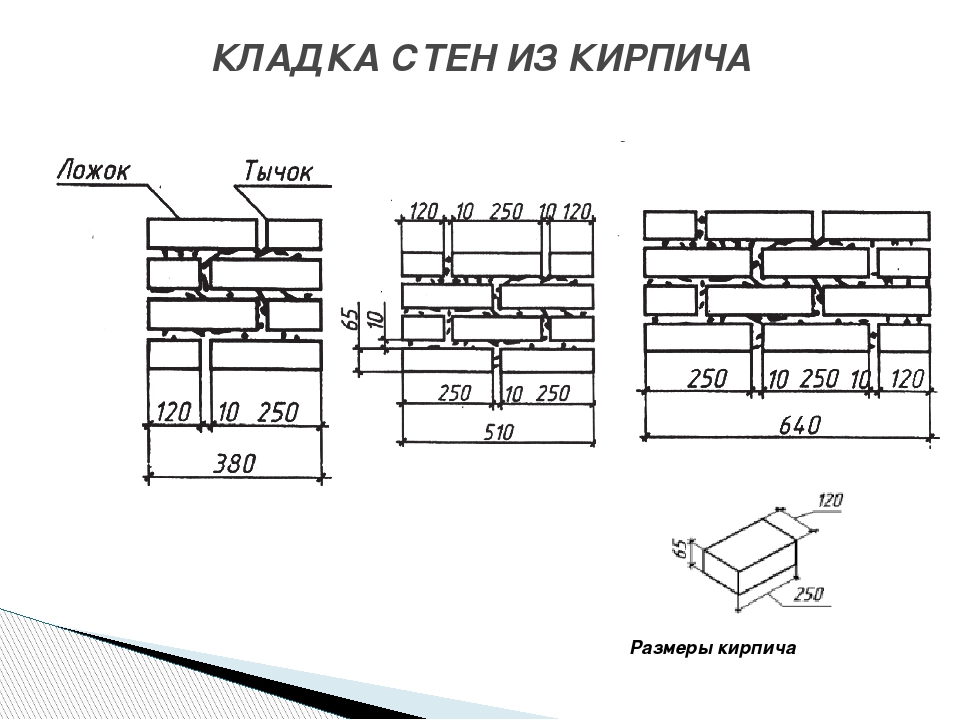

Габариты кирпича

Современный рынок строительных материалов предлагает различные виды кирпича:

Одинарный. Типоразмеры: длина – 25 см, ширина – 12 см и высота — 6,5 см.
Полуторный – 25 х 12 х 0,88 см.
Двойной – 25 х 12 х 13,8 см.

С экономической точки зрения, наиболее эффективными вариантами являются полуторные и двойные кирпичи. Их размеры позволяют сооружать несущие стены или цоколь зданий большой толщины с использованием меньшего количества раствора, нежели требуется при строительстве аналогичных конструкций из одинарного кирпича. Внутренние ненесущие перегородки целесообразно строить из половинчатого либо одинарного кирпича. Согласно действующим стандартам, минимальная толщина внутренних кирпичных стен должна составлять 1/20-1/25 от высоты одного этажа. Например, при высоте этажа в 3 метра внутренние стены должны иметь толщину не менее 15 см.

Особенности кладки угловых и прямых стен

Кладка наружных стен является одним из важных этапов при строительстве здания. Правильно выполненная кладка обеспечивает надежность и прочность конструкции, а также определяет ее внешний вид. Важным аспектом при кладке стен является правильное формирование и укладка угловых и прямых стен.

Угловые стены

Угловые стены являются основой для формирования углов здания. Правильная кладка угловых стен гарантирует прочное соединение и создает устойчивость всей конструкции. Основные особенности кладки угловых стен:

Перед началом кладки угловых стен необходимо проверить и отметить место, где будет размещен угол здания.
Основной элемент угловой стены — угловой кирпич. Он имеет специальную форму с двумя всовываемыми в стену частями. Угловой кирпич обеспечивает прямое и надежное соединение двух стен в углу.
Угловой кирпич укладывается на различных этапах кладки стен

Он может быть уложен на первом ряду или после нескольких рядов прямых стен.
При укладке угловых стен важно обеспечить ровность и вертикальность стен. Для этого используются рулетка, уровень и метки на стенах.

Прямые стены

Прямые стены формируются между угловыми стенами и определяют размеры и форму здания. Особенности кладки прямых стен:

Перед укладкой кирпичей на прямых стенах проводится маркировка и установка направляющих линий. Это позволяет контролировать ровность и геометрию стен.
Каждый ряд кирпичей требует обязательного проверочного замера с использованием уровня и рулетки. Это помогает достичь вертикальности и ровности стен на каждом этапе кладки.
При кладке прямых стен используется не только основной кирпич, но и специальные кирпичи различной формы и размеров. Они используются для образования отверстий, оконных и дверных проемов, а также для создания декоративных элементов.
После завершения кладки прямых стен проводится контрольная проверка геометрических размеров и ровности стен. В случае несоответствия требуемым параметрам необходимо произвести корректировку.

Особенности кладки угловых и прямых стен имеют решающее значение для создания прочной и эстетически приятной конструкции. Поэтому при выполнении кладки необходимо строго соблюдать технологические требования и использовать качественные материалы.

Размеры шва в кирпичной кладке по СНиП

Размеры и виды кирпича
Факторы, которые влияют на швы
Виды швов
Требования СНиП
Технологические особенности кладки
Расшивка

По вытяжке толщины шва можно визуально определить качество строительства любого сооружения, независимо от того, будет это хозяйственное сооружение или жилое. Если не соблюдать расстояние по уровням между строительными камнями, то это не только ухудшает вид и привлекательность строения, но также становится причиной снижения его надежности. Поэтому каждый каменщик должен на этапе возведения сооружения постоянно контролировать толщину швов. Сделать это можно как при помощи измерения линейкой, так и визуально.

Норматив кладки: кирпича, пеноблоков и газобетона |

При строительстве жилого здания или сооружения учитывается определенный норматив кладки. Здесь в основном учитывается норма времени, необходимая для укладки той или иной площади определенного строительного материала.

В сегодняшней нашей статье в качестве последних мы рассмотрим:

В нормы также включается время, которое нужно для посменного отдыха рабочих и время на перемещение строительных материалов в пределах рабочей области.

Сюда входит: подача материала с зоны склада на зону, где производятся работы, а также цементного раствора и других.

Стоит заметить, что при каменных работах зимой норма кладки возрастает в зависимости от текущей температуры.

К примеру, от 0 до 10 градусов — на 15%, от 11 до 20 градусов — на 30% и тому подобное.

Важно! Можно ли класть кирпич в дождь? ТУТ!

Нормативы кирпичной кладки

Кирпичная кладка — конструкция из кирпичей, которая уложена в определенном порядке и прочно скреплена строительным раствором.

Такой вид работы выполняется, как правило, из керамического или из силикатного кирпича.

Что касается нормативов кладки, здесь все определяется количеством рабочих.

Разберем пример: имеется 4 человека, из которых 2 на бетономешалке + мастер + подмастерье, такая бригада сможет выложить до 1 кубического метра кирпича в день.

Этот объем работ варьируется в зависимости от геометрии, ширины кладки, подрезки, этажности постройки, определенных требований к поверхности и т.д.

Нормативы кладки кирпича

Для скрепления между собой кирпичей применяется строительный раствор, в состав которого входит песок, цемент и вода в определенных долях.

Чтобы с раствором было проще работать, а это отражается на нормативах кладки кирпича, в него добавляют известь или же глину, благодаря чему он приобретает пластичность.

Видео кладка угла из кирпича СБК

https://youtube.com/watch?v=0uGpI_F9Rso

Как уже было отмечено, на нормативы кладки кирпича оказывает влияние требования к поверхности.

Зачастую это стены. В зависимости от их вида и меняется время укладки.

Давайте кратко рассмотрим их разновидности:

1. Обычные – усложненные части кирпичной кладки не превышают 10% от основной площади стен.

2. Средней сложности – усложненные участки занимают не более 20% площади от наружных стен.

3. Сложные – усложненные части кладки кирпича занимают до 40% площади наружных стен.

4. Особо сложные – части, занимающие площадь, более 40% площади наружных стен.

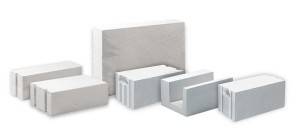

Нормативы кладки пеноблоков и газобетона

Особенность кладки пеноблоков связана непосредственна с некоторыми особенностями пенобетона. Ввиду небольшой прочности последнего, рекомендуется производить армирование кладки.

Тем же самым причинам непосредственно под перекрытие поверх основной кладки отливается также армопояс который состоит бетона.

В случае из пеноблоком норматив кладки составляет около трех кубических метров, учитывая, что в бригаде будет четыре человека (об этом сказано выше).

Если газобетон будет укладывать один человек, то есть присутствует только одна рабочая сила, то получится около 50-60 блоков за 8-ми часовой рабочий день.

И это при условии, что имеется опыт подобной кладки.Если же работает бригада, то норматив, очевидно, увеличивается в несколько раз.

Смета на кровлю

Зная параметры кровли из проектной документации, выводим объем кровельного материала и умножаем его на цену за единицу объема

Здесь высчитать затраты просто. Зная параметры кровли из проектной документации, выводим объем кровельного материала и умножаем его на цену за единицу объема. Таким же образом высчитываем объем гидроизолиции и утеплителя. В смету включаем пиломатериалы для монтажа стропил и обрешетки, а также все крепежи. Аренда спецтехники на укладку потолочного перекрытия и затраты на работу мастеров также должны быть включены в документацию.

Итого, имеем приблизительное представление о том, как составлять план расходов и затрат на стройку.

Основы кирпичной кладки наружных стен

Установка кирпичной кладки наружных стен является важной задачей при строительстве зданий. Кирпичная кладка не только придает зданию прочность, но и обеспечивает его эстетическую привлекательность

В этом разделе мы рассмотрим основные этапы и правила для успешной кирпичной кладки наружных стен.

Выбор кирпича

Первый шаг при кирпичной кладке наружных стен — выбор правильного кирпича. Кирпич должен быть качественным, однородным и иметь достаточную прочность

Также важно учесть габариты кирпича, чтобы обеспечить правильный размер кладки и избежать проблем с горизонтальной и вертикальной плоскостями

Подготовка основания

Прежде чем приступать к кладке стен, необходимо подготовить основание. Основание должно быть ровным, прочным и очищенным от пыли и грязи. Если основание имеет неровности или повреждения, их необходимо устранить.

Начало кладки

Первый ряд кирпичной кладки является ключевым моментом, определяющим дальнейшую прочность и качество кладки. Ряд должен быть выложен аккуратно и ровно с использованием раствора. Для обеспечения прочности можно использовать арматурную сетку, которая будет связывать кирпичи между собой.

Продолжение кладки

После выкладки первого ряда необходимо продолжить кирпичную кладку, следуя правилам расположения кирпичей и обеспечивая правильное соединение стыков. Равномерно набирать раствор и ударять кирпичи молотком для их плотного прилегания.

Контроль качества

В процессе кладки рекомендуется регулярно контролировать качество выполнения работ. Необходимо проверять горизонтальность и вертикальность стен, а также плоскость кладки. При необходимости, можно использовать рейку и уровень для регулировки позиции кирпичей.

Завершение кладки

После завершения кладки необходимо дать временно высохнуть раствору и выполнять выравнивание швов между кирпичами. Затем можно приступать к отделке стен, нанесению штукатурки или покраске.

Успешная кирпичная кладка наружных стен требует внимательности, точности и соблюдения правил

Важно также выбирать качественные материалы и использовать подходящий инструмент. Не забывайте, что правильная кирпичная кладка не только обеспечивает прочность и долговечность здания, но и придает ему эстетическую красоту

Состав работы

1.
Натягивание причалки. 2. Подача и раскладка
камней и кирпича. 3. Перелопачивание,
расстилание и разравнивание раствора.
4. Подбор лицевого кирпича. 5. Кладка стен
с облицовкой в 1/2 кирпича, с выкладкой
всех усложнений кладки, подбором, околкой
и отеской кирпича и керамических камней.
6. Заделка балочных гнезд. 7. Расшивка
швов облицовки.

Таблица
2

3

кладки

Толщина стен, мм	Сложность стен
простые и средней сложности

Примечание.
При кладке стен из пустотелых керамических
камней без облицовки кирпичом Н.вр. и
Расц.

умножать на 0,85 (ПР-1).

§
Е3-9. Кладка парапета из кирпича

Состав
работы

1.
Натягивание причалки. 2. Подача и раскладка
кирпича. 3. Перелопачивание и расстилание
раствора. 4. Кладка парапета с подбором,
околкой и отеской кирпича. 5. Устройство
цементного отлива. 6. Укладка закладных
деталей в кладку (при необходимости).
7. Расшивка швов.

Состав
звена

Каменщик
4 разр. – 1

»
3 » – 1

Нормы
времени и расценки на 1 м
3

кладки

Система перевязки кладки	Толщина кладки парапета в кирпичах




С совмещенными вертикальными швами

Примечания:
1. При укладке закладных деталей из
деревянных брусков или досок в кладку
(для образования паза, в который будет
заводиться рубероид при устройстве
кровли) принимать на 1 м детали Н.вр. 0,01
чел.-ч, каменщика 3 разр., Расц.
0-00,7

(ПР-1).

2.
Нормами предусмотрена кладка парапета
с выкладкой рисунка.

Очень мало людей знает, сколько кирпичей в день требуется класть и сколько времени занимает постройка здания в несколько этажей. Сегодня мы вместе попробуем разобраться с нормативами кирпичной кладки, длительностью строительных процессов, а еще расскажем о возможных способах ускорить строительство объектов из кирпича.

Длительность строительных процессов зачастую зависит от мастерства каменщиков.

СНиП Kирпичная кладка

Правильно выполненная кирпичная кладка стен предопределяет надежность и прочность будущего строения. Критерии оценки качества кирпичной кладки регламентированы СНиПом на несущие и ограждающие конструкции.

В этих строительных нормах и правилах описывают следующие основные моменты:

Допустимую толщину кладочных швов:

10 мм (+5/-2 мм) для вертикальных швов
12 мм (+3/-2 мм) для горизонтальных швов.

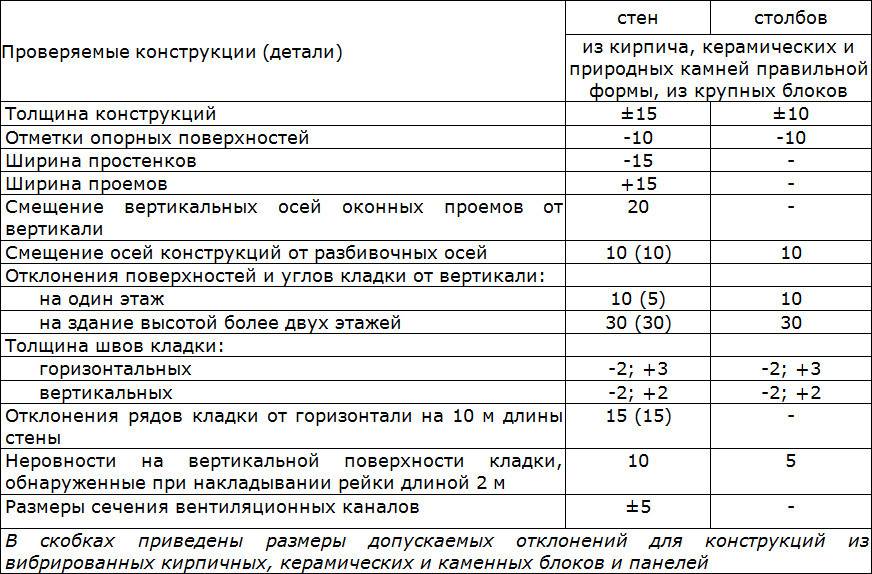

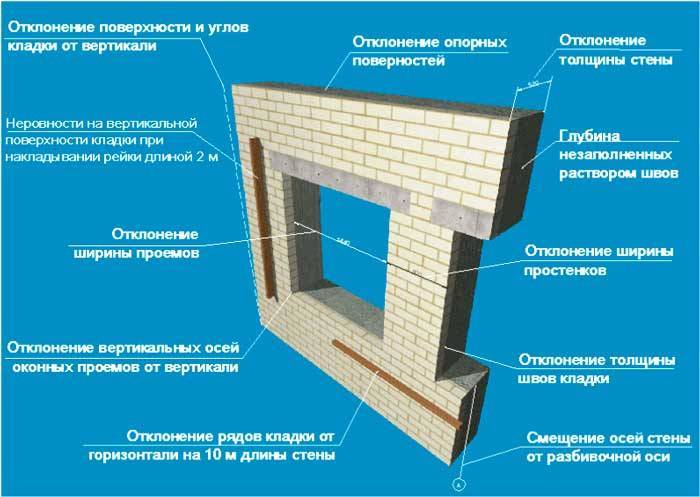

Допустимое превышение отклонений размера конструкций от проектного значения:

15 мм для толщины конструкции
15 мм для ширины простенков и проемов.

Строительные нормы также регламентируют весь процесс кладки кирпича:

Допустимо отклонение не более 10 мм для отметок опорных поверхностей не более 20 мм смещение вертикальных осей проемов окон на 10 мм смещение осей конструкции. Нельзя ослаблять конструкции отверстием или нишей, которая не предусмотрена в проекте.

Поверхности кладки и углы не могут отклоняться от вертикали больше, чем:

на 10 мм для одного этажа
на 15 мм для построек высотой до двух этажей.

Вертикальность кладки контролируют отвесом и уровнем по два раза на каждом ярусе, а качество углов проверяют с помощью угольника.

На каждые 10 метров стены допускается отклонение кладки от горизонтали не более 15 мм. Уровень и правило – инструменты для проверки горизонтальности рядов (проверяют по два раза на каждом ярусе кирпичной кладки).

Неровности, выявленные при накладывании двухметровой рейки на вертикальные поверхности, не должны превышать 10 мм.

При многорядной перевязке швов обязательно укладывание тычковых рядов под все сборные конструкции: опорную часть балок, плиты перекрытия, балконы и прогоны.

Для оконных и дверных проемов необходима установка перемычек согласно проекту.

Площадка опирания железобетонной плиты должна соответствовать размерам, заложенным в проекте. При этом разница отметок двух состыкованных плит перекрытий не может превышать 5 мм для плиты длиной 4 метра и 10 мм для более длинных плит.

Для перевязки с кладкой, которую будут сооружать позже, в месте разрыва кладку надо делать в виде вертикальной или наклонной штрабы. Через каждые 2 метра кладки в швы закладывать по 3 стержня арматуры.

Допускается высота не более 1,8 м для неармированных кирпичных перегородок толщиной 12 см, в том случае, если они не раскреплены перекрытиями, или временными креплениями.

Кладка в пустошовку допускает следующую глубину незаполненных кладочным раствором швов:
- в столбах не больше 10 мм (только вертикальных швов)
- в остальных швах с наружной стороны не больше 15 мм.

Правила выполнения кладки с армированием:

толщина шва не может превышать 16 мм, но при пересечении арматуры толщина шва должна быть больше на 4 мм суммы диаметров стержней
при изготовлении и укладке сеток для поперечного армирования простенков надо следить, чтобы не меньше двух стрежней выступали и опирались на внутреннюю поверхность простенка.

Перед началом работы важно проконтролировать марку применяемого кирпича, кладочного раствора, а также в процессе кладки следить за правильностью перевязки

Нормативный расход материалов на кладку кирпичных наружных стен с одновременной облицовкой кирпичом

НПРМ (Нормативные показатели расхода материалов) сборник 8

Состав работ: 1. Кладка стен с одновременной облицовкой стен, пилястр и откосов. 2. Устройство ниш для отопления, борозд, осадочных и температурных швов и архитектурных деталей.

Расход материалов на кладки

Кирпич стены —

Кирпич облицовки —

Раствор цементно-известковый — (ГОСТ 28013, марка по проекту)

Пробки деревянные — (не обязательны)

Код обоснования:

Облицовка кирпичных стен

Калькулятор рассчитывает расход облицовочного и обыкновенного кирпича и цементного раствора на кладку стен с облицовкой. Данный калькулятор сделан для подсчета требуемого количества стройматериалов при работе с КИРПИЧНЫМИ стенами. Для расчета расхода стройматериалов на кладку КАМЕННЫХ стен из кладочных камней с одновременной облицовкой кирпичом имеется другой калькулятор.

Облицовка стен из утолщенного кирпича

Высота трех рядов утолщённого кирпича высотой 88 мм с четырьмя горизонтальными растворными швами толщиной по 12 мм равна 312мм. Высота четырех рядов одинарного облицовочного кирпича высотой 65 мм с пятью растворными швами высотой 10 мм равна 310 мм. Таким образом четыре ряда облицовочного кирпича по высоте практически равны трем рядам кладки из утолщенного кирпича. Вот на этой высоте они и должны быть перевязаны между сбой.

(88×3 + 12×4 = 312 мм) ≈ (310 мм = 65×4 + 10×5)

Кладку начинают с укладки первого ряда в котором тычковая наружная верста кладется из облицовочного кирпича. Внутренняя верста и забутовка делается обычным одинарным кирпичом или тоже облицовочным. Здесь высота ряда облицовки и внутренней части стены должны быть равны. От второго до пятого ряда облицовочный кирпич кладется ложком, но сюда можно положить кирпичный половняк поворачивая его ровной поверхностью наружу, а битой или отпиленной внутрь. Три ряда внутренней части стены делают утолщенным кирпичом до высоты облицовочной версты. Толщина горизонтальных швов внутренней части клаки делается толще чем швы облицовки. По достижении пятого ряда кладка выравнивается раствором с толщиной шва 10 мм над облицовочным кирпичом и производится перевязка рядов кладки — тычковым рядом облицовочного кирпича. С внутренней стороны этот ряд выкладывается обычным одинарным кирпичом. Далее опять укладываются ложковые ряды наружной облицовочной версты и внутренней кладки из утолщенного кирпича и после пятого ряда опять перевязывается. Так делают до самого верха стены. Особенность этого вида кладки с одновременной облицовкой в том, что используется три вида кирпича: одинарный облицовочный, одинарный обычный и утолщенный обычный. Либо два вида: одинарный облицовочный и утолщенный обычный, но в этом случае идет больший расход облицовочного кирпича, поскольку он используется и на внутренней части стены.

Размеры одинарного кирпича из которого кладут стены и облицовочного кирпича совпадают. Поэтому кладка с одновременной облицовкой ничем не отличается от обычной кирпичной кладки. Единственное различие в том, что на наружную (лицевую) версту используют красивый облицовочный кирпич. У него ровные поверхности и углы. Наружная верста должна быть обязательно перевязана с основной стеной. В данном калькуляторе, опирающемся на производственные нормы и типовые серии, перевязка осуществляется через пять рядов тычковым рядом облицовочного кирпича. Пять ложковых рядов облицовочной версты делаются по типу цепной или декоративной кладки. В них можно укладывать не только цельный кирпич, но и половинки поворачивая их надломленной или отпиленной стороной внутрь кладки.

Какие документы есть еще:

Все документы из раздела «Бухучет»
Рубрикатор всех типовых образцов и бланков документов

Что еще скачать по теме «Бухучет»:

Сведения о численности и уровне профессионального образования работников организаций агропромышленного комплекса. Форма N 2-К
Сведения о сумме выплат и иных вознаграждений, начисляемых плательщиками страховых взносов – страхователями в пользу физического лица. Форма N СЗВ-6-3 (образец заполнения)
Сведения о проведении торгов и о других способах размещения заказов на поставки товаров, выполнение работ, оказание услуг для государственных и муниципальных нужд (форма N 1-торги). Форма N 1-Т (квартальная (нарастающим итогом)
Образец оформления обложки дела
Образец оформления положения

Важные нюансы при покупке фирмы
Процесс переписки квартиры на другого человека
Процесс получения визы в США
Процесс продажи машины
Процесс строительства гаража (с бюрократической точки зрения)
Строительство частного дома в городской черте

Конструкции из бутового камня

Основные критерии в строительстве стен

Чтобы дом получился теплым и надежным, необходимо учитывать толщину кирпичной стены

Чтобы дом получился теплым и надежным, необходимо учитывать толщину кирпичной стены. Как правило, толщина кирпичной кладки рассчитывается исходя из климатических условий. Согласно СНИП, за толщину несущей конструкции принято считать ширину кирпичного изделия, т.е. 25 см или 250 мм. В кирпичных домах несущие конструкции играют важную роль. Именно она способна выдержать нагрузку, а также вес перекрытий и перегородок. Некоторые внутренние перегородки также могут быть несущими. Их ширина не должна составлять менее 250 мм, иначе конструкция не выдержит нагрузки перекрытия в кирпичном доме. Кирпичные стены могут быть внутренними и наружными. Для каждого вида есть своя оптимальная толщина. Например, для внутренней части она составляет 0,5 строительного материала. А вот для наружной части, учитывают погодные, климатические условия и используемый утеплитель. По сути, толщина строения может быть небольшой, главное выполнить качественное утепление дома.

О минимальной толщине несущих кирпичных стен

В.В. Габрусенко

Нормы проектирования (СНиП II-22-81) разрешают принимать минимальную толщину несущих каменных стен для кладки I группы в пределах от 1/20 до 1/25 высоты этажа. При высоте этажа до 5 м в эти ограничения вполне вписывается кирпичная стена толщиной всего 250 мм (1 кирпич), чем и пользуются проектировщики — особенно часто в последнее время.

С точки зрения формальных требований, проектировщики действуют на вполне законном основании и энергично сопротивляются, когда кто-то пытается их намерениям препятствовать.

Между тем тонкие стены наиболее сильно реагируют на всевозможные отклонения от проектных характеристик. Причем даже на такие, которые официально допустимы Нормами правил производства и приемки работ (СНиП 3.03.01-87). В их числе: отклонения стен по смещению осей (10 мм), по толщине (15 мм), по отклонению на один этаж от вертикали (10 мм), по смещению опор плит перекрытия в плане (6…8 мм) и пр.

К чему приводят эти отклонения, рассмотрим на примере внутренней стены высотой 3,5 м и толщиной 250 мм из кирпича марки 100 на растворе марки 75, несущей расчетную нагрузку от перекрытия 10 кПа (плиты пролетом по 6 м с обеих сторон) и веса вышележащих стен. Стена рассчитана на центральное сжатие. Её расчетная несущая способность, определенная по СНиП II-22-81, составляет 309 кН/м.

Допустим, что нижняя стена смещена от оси на 10 мм влево, а верхняя стена — на 10 мм вправо (рисунок). Кроме того, на 6 мм вправо от оси смещены плиты перекрытия. То есть, нагрузка от перекрытия N₁ = 60 кН/м приложена с эксцентриситетом 16 мм, а нагрузка от вышележащей стены N₂ — с эксцентриситетом 20 мм, тогда эксцентриситет равнодействующей составит 19 мм. При таком эксцентриситете несущая способность стены снизится до 264 кН/м, т.е. на 15%. И это — при наличии всего двух отклонений и при условии, что отклонения не превышают допустимые Нормами значения.

Схема действия усилий на стену при допустимых отклонениях

Если добавить сюда несимметричное нагружение перекрытий временной нагрузкой (справа больше, чем слева) и «допуски», которые позволяют себе строители, — утолщение горизонтальных швов, традиционно плохое заполнение вертикальных швов, некачественная перевязка, искривление или наклон поверхности, «подмолаживание» раствора, чрезмерное использование половняка и т. д. и т. п. — то несущая способность может снизиться еще не менее чем на 20…30%. В итоге перегрузка стены превысит величину 50…60%, за которой начинается необратимый процесс разрушения. Процесс этот проявляется не всегда сразу, бывает — спустя годы после завершения строительства. Причем надо иметь в виду, что чем меньше сечение (толщина) элементов, тем сильнее отрицательное влияние перегрузок, поскольку с уменьшением толщины уменьшается возможность перераспределения напряжений в пределах сечения за счет пластических деформаций кладки.

Если добавить ещё неравномерные деформации оснований (вследствие замачивания грунтов), чреватые поворотом подошвы фундамента, «зависанием» наружных стен на внутренних несущих стенах, образованием трещин и снижением устойчивости, то речь уже пойдет не просто о перегрузке, а о внезапном обрушении.

Сторонники тонких стен могут возразить, что для всего этого нужно слишком большое сочетание дефектов и неблагоприятных отклонений. Ответим им: подавляющее большинство аварий и катастроф в строительстве происходит именно тогда, когда в одном месте и в одно время собирается несколько негативных факторов — в этом случае «слишком много» их не бывает.

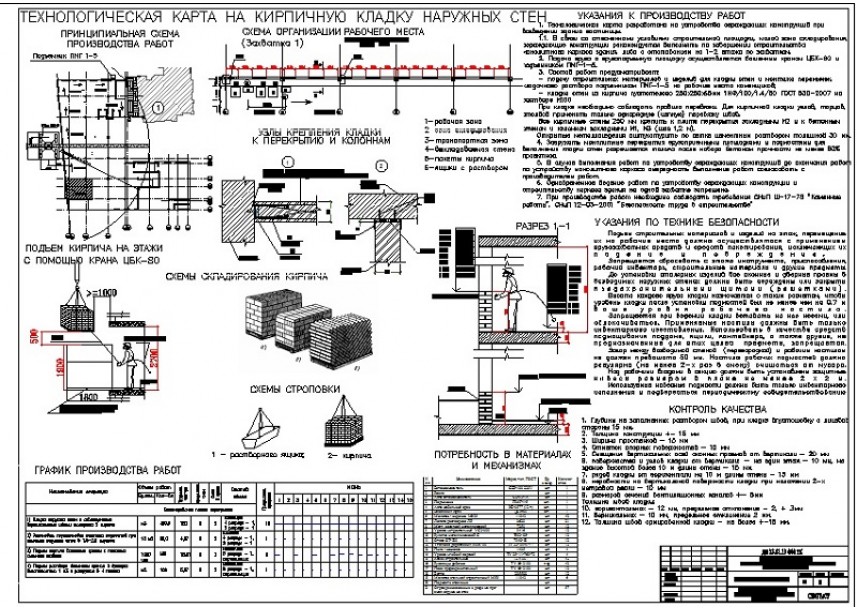

Как осуществляется кирпичная кладка наружных стен, из чего формируются расценки в смете?
