Как сделать кессон для скважины своими руками

Кессон и его установка

Кессоны

Отметим сразу, что кессон монтируется не во всех случаях. Если поблизости есть отапливаемое помещение, в котором можно поместить все оборудование, то от установки этой емкости можно отказаться. Это позволит сэкономить средства и время, затраченные на рытье котлована и монтаж кессона.

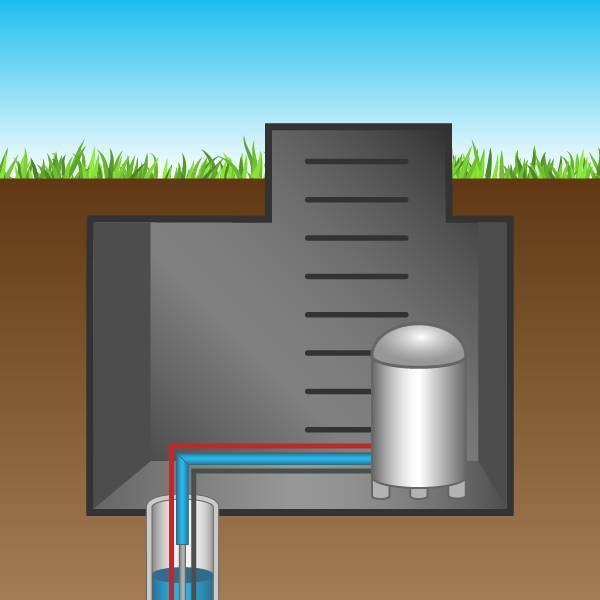

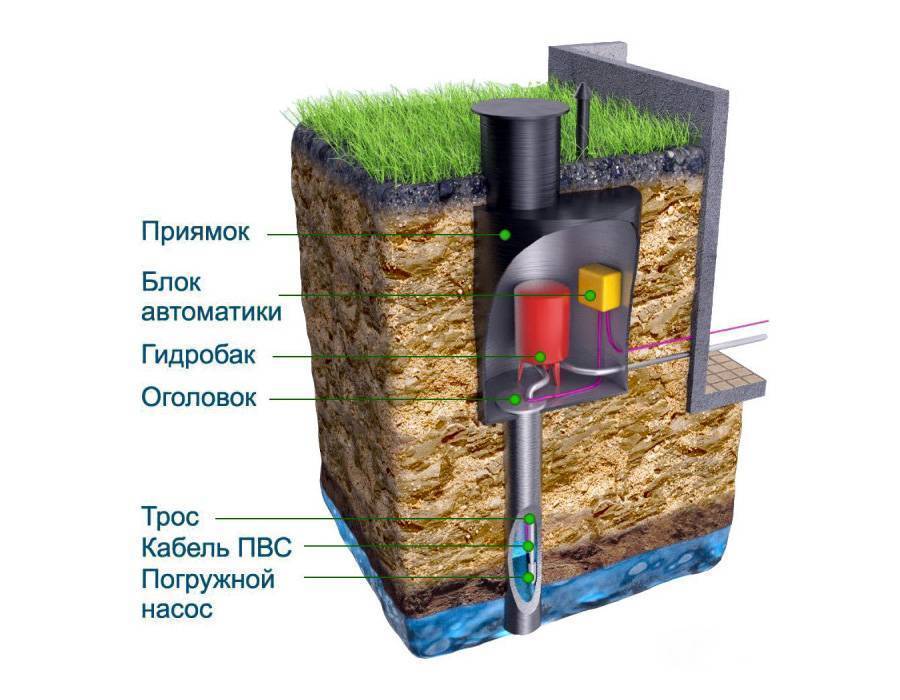

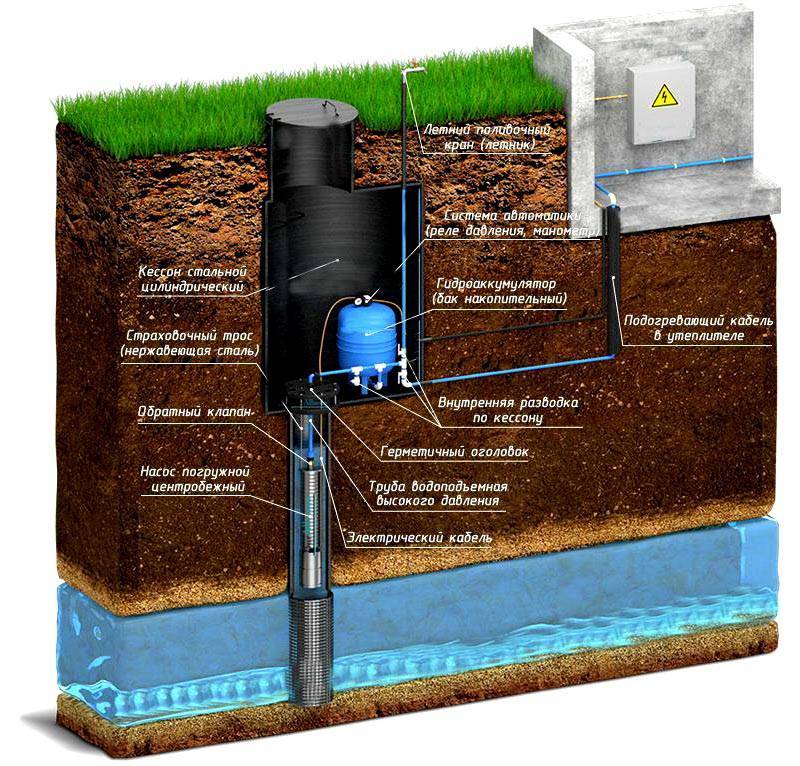

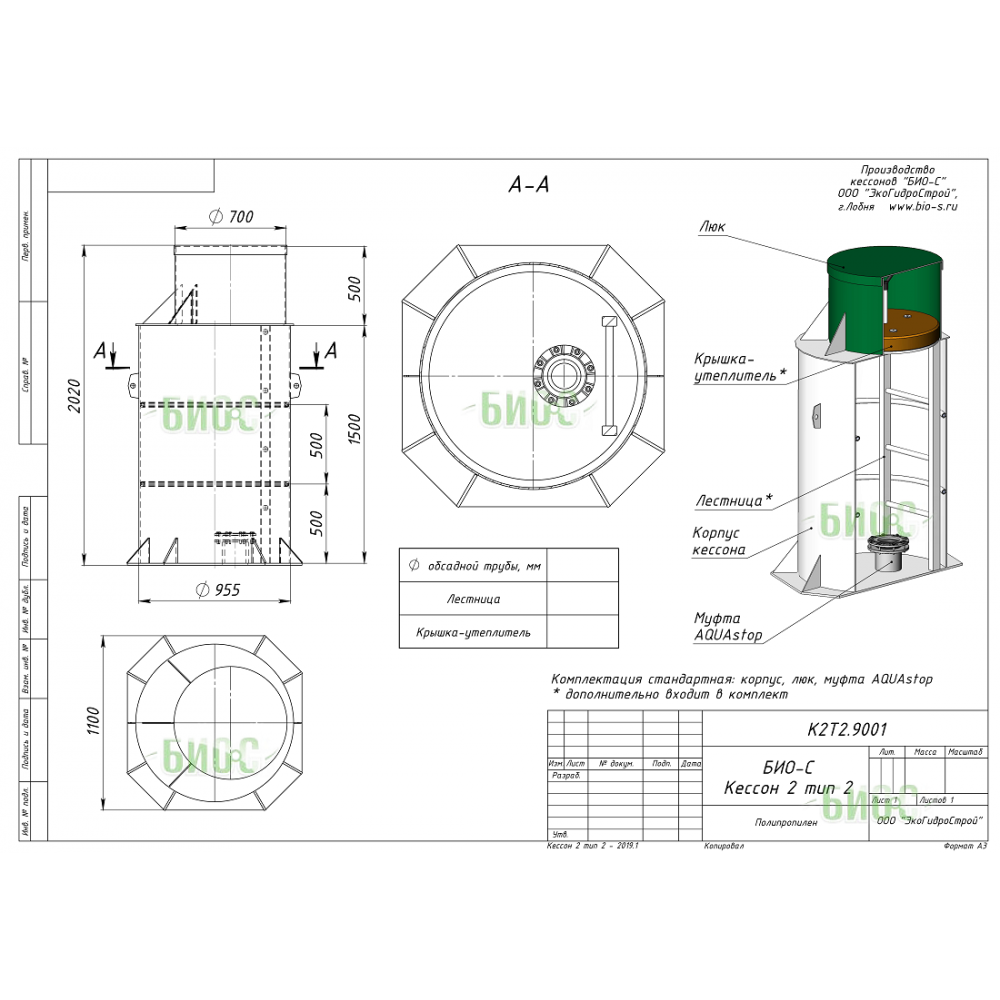

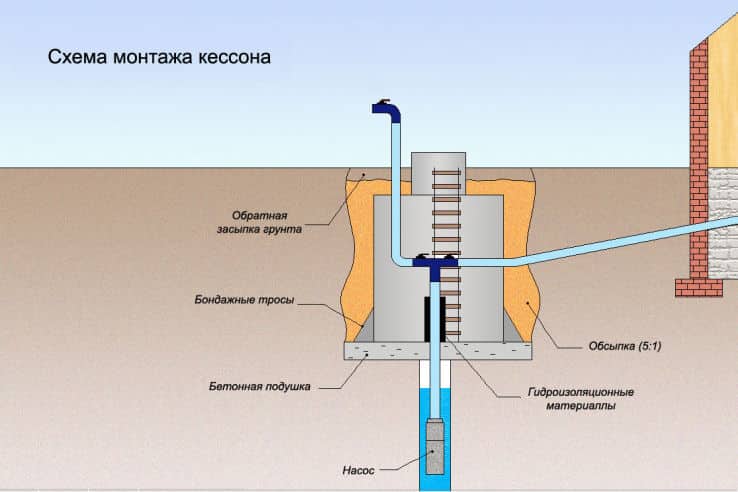

Схема устройства кессона

Но чаще всего установка защитной емкости для скважины является обязательным мероприятием.

Для начала нужно приобрести сам кессон, который может быть округлого или прямоугольного сечения и изготовлен из различных материалов.

Пластиковый кессон очень удобен для самостоятельного монтажа благодаря небольшому весу. К плюсам относится долговечность, герметичность и неплохие теплоизолирующие свойства. Но в связи с небольшой массой кессон под действием грунтовых вод может всплыть. С этим помогает бороться бетон: на дне котлована сооружают бетонное основание, к которому крепится резервуар. В продаже есть готовые емкости, а можно сделать их из пластиковой трубы большого диаметра самостоятельно.

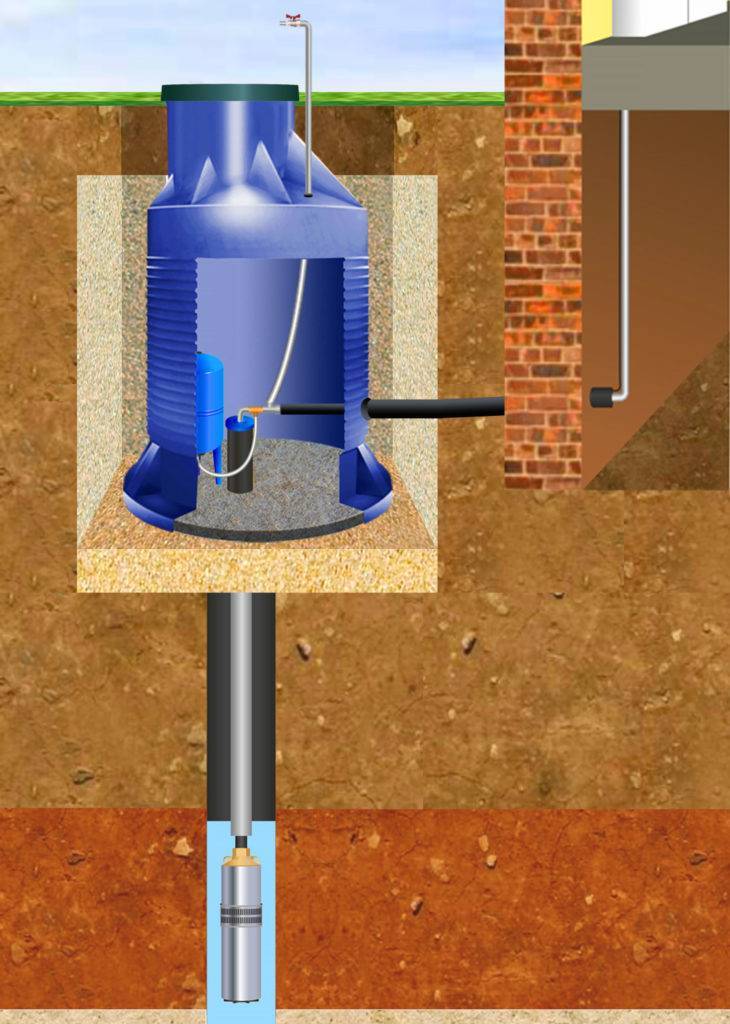

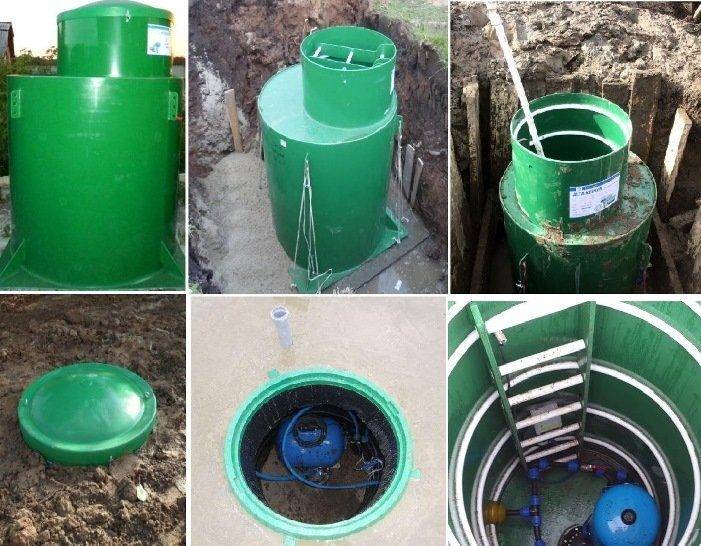

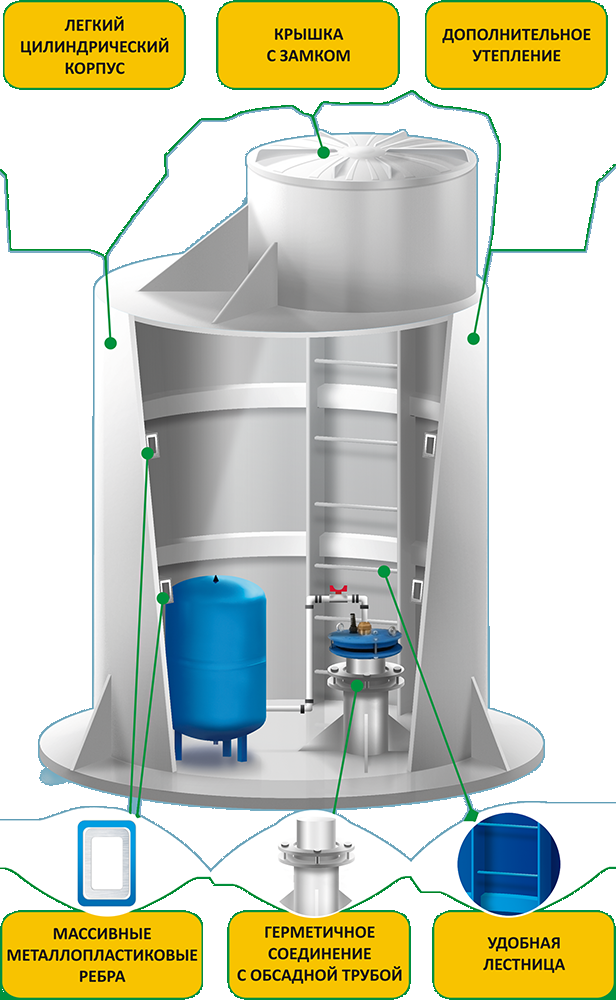

Пластиковый кессон

Очень популярны кессоны металлические. Их можно изготовить из листов стали толщиной в 0,4 см

Листы нужно будет сварить друг с другом.

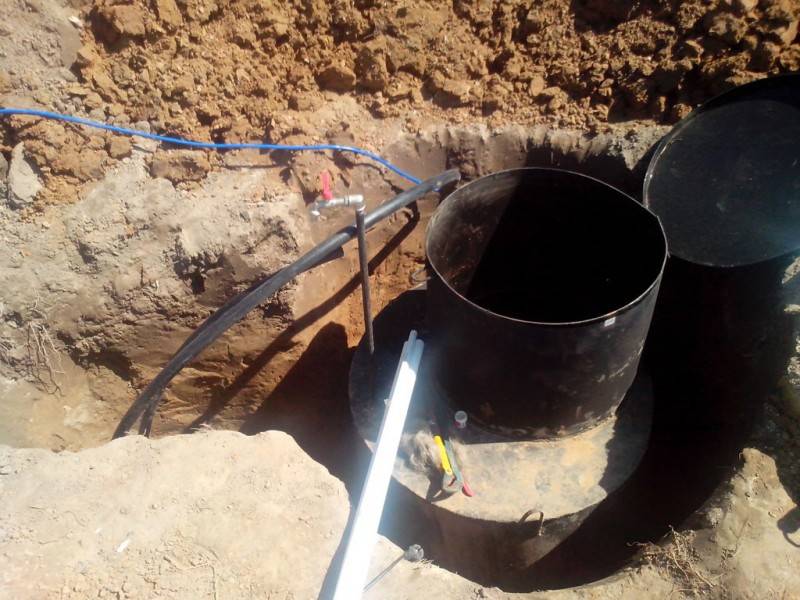

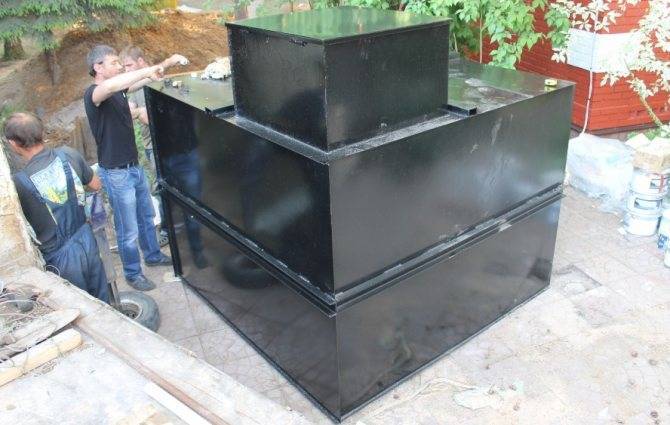

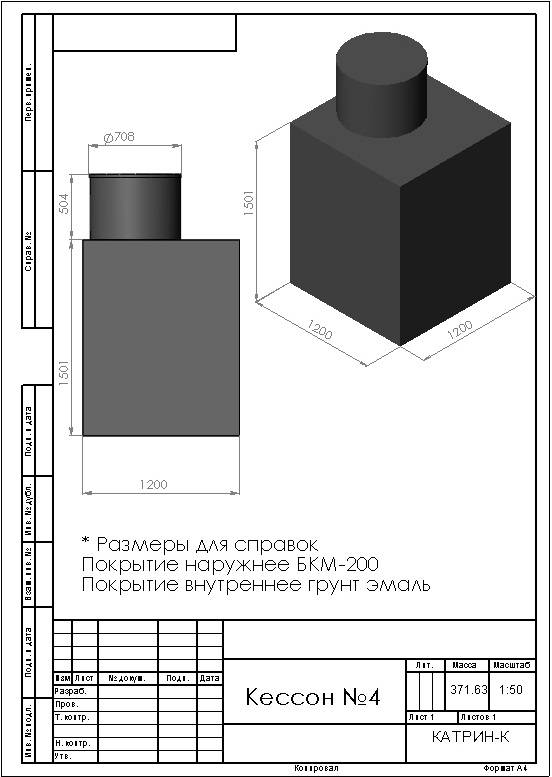

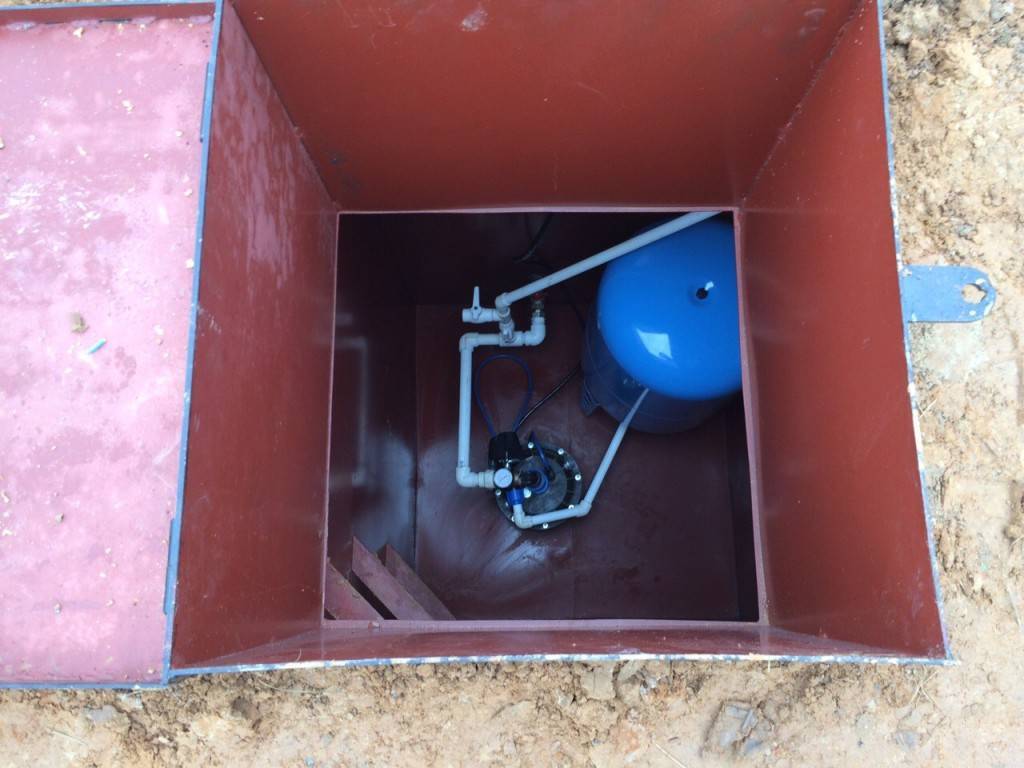

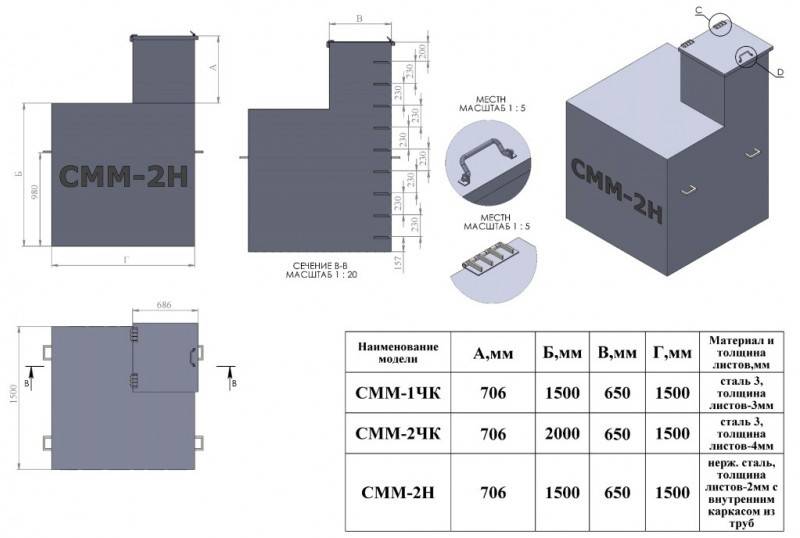

Металлический кессон
Обратите внимание! После сварки обязательно обработайте полученный короб изнутри и снаружи антикоррозийной жидкостью. .

Ранее кессон делали в основном из железобетонных колец

Но обустройство его из этого материала было делом хлопотным и требующим участия грузоподъемной техники. Кроме того, столбы кессона склоны проваливаться и деформироваться под собственным весом. Зато такой резервуар долговечный.

Какой бы вы ни выбрали кессон, принцип монтажа его одинаков. Так как в последнее время все чаще применяют пластиковые емкости, опишем монтаж именно их.

Монтаж кессона

Шаг 1. Для любого кессона в первую очередь роют котлован, от стенок которого до емкости должно быть порядка 0,3 м. Глубина ямы должна быть такой, чтобы горловина установленного кессона возвышалась над поверхностью земли минимум на 10 см. Это защитит резервуар от попадания в него талых вод.

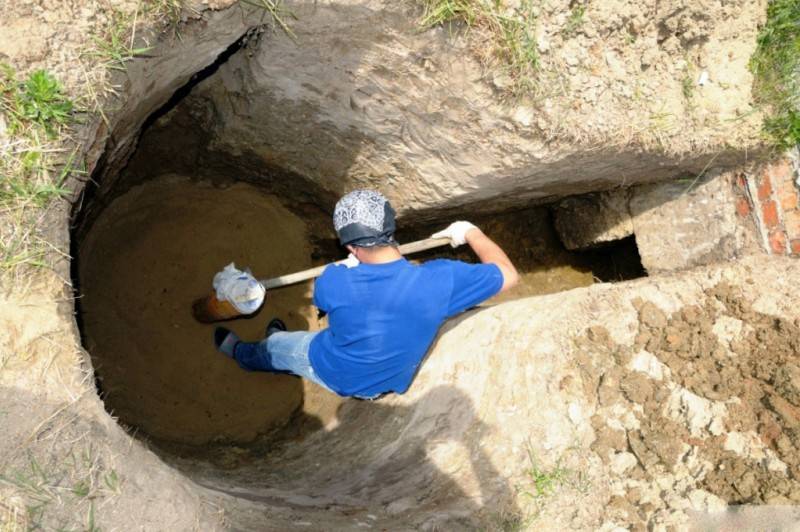

Котлован для кессона

Шаг 2. Если хотя бы в некоторые сезоны грунтовые воды поднимаются высоко, то они могут вытолкнуть емкость. Поэтому вокруг обсадной трубы скважины заливают на дно котлована ровное бетонное основание толщиной в 15 см.

Шаг 3. В дне кессона вырезают отверстие для входа обсадной трубы скважины. Если в резервуаре планируется разместить оборудование, включая гидроаккумулятор, то отверстие для скважины лучше сместить к одной из стенок емкости. Подготавливают отверстия для выходной трубы.

Шаг 4. Отпускают кессон на дно, следя за тем, чтобы отверстие в емкости было нанизано на обсадную трубу. Для этого можно над котлованом положить брусья, а на них установить резервуар. Постепенно раздвигая опоры, медленно отпускают емкость, совмещая ее с трубой.

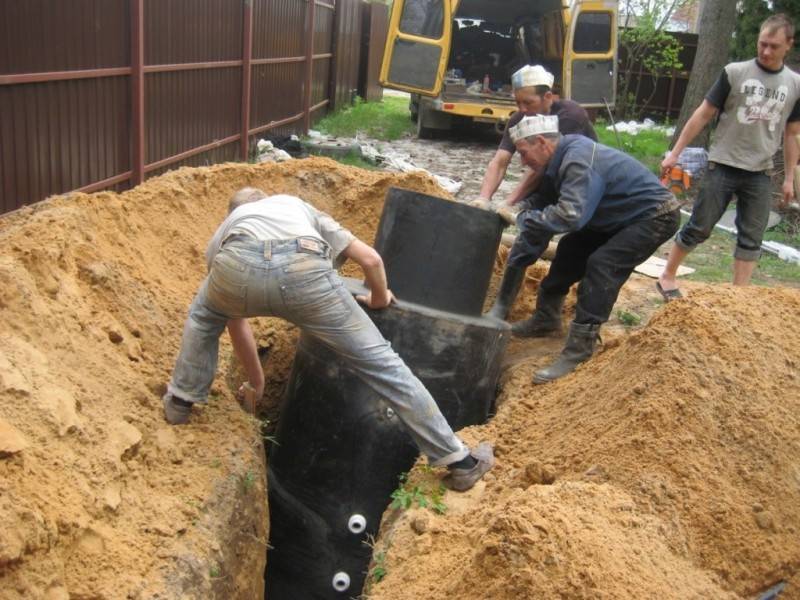

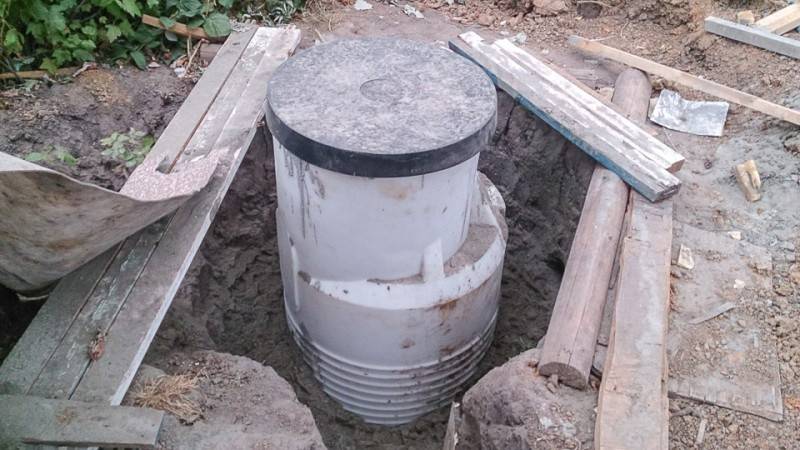

Отпускают кессон на дно

Отпускают кессон на дно

Шаг 5. Ровно устанавливают кессон в котловане по монтажному уровню.

Шаг 6. Обсадную трубу подрезают, подводят в емкость выходные трубы. Места соединения емкости со всем трубами герметизируют специальными оголовками.

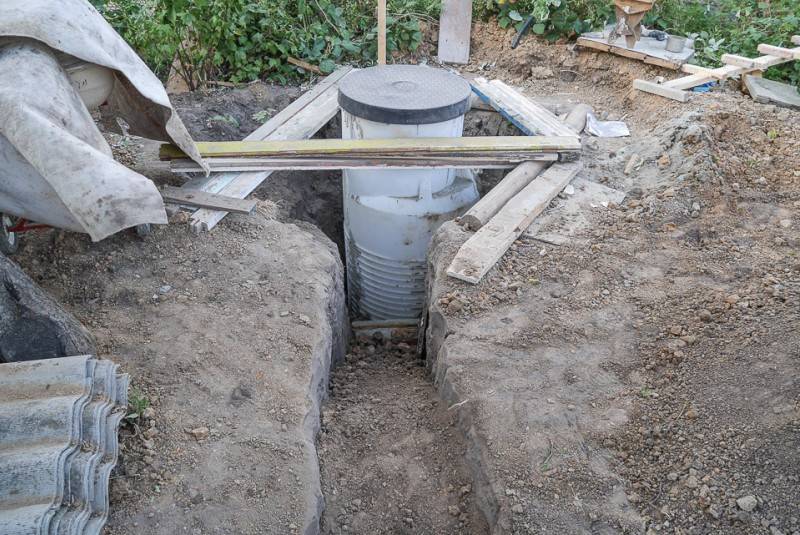

Электрические кабели, прокладка от здания к кессону

Обратите внимание! Если устанавливают металлический резервуар, то все места соединения входящих и выходящий труб с резервуаром сваривают. Шаг 7

Производят обратную засыпку резервуара. В плотном грунте для предотвращения деформации емкости вокруг кессона можно залить бетонную стяжку

Шаг 7. Производят обратную засыпку резервуара. В плотном грунте для предотвращения деформации емкости вокруг кессона можно залить бетонную стяжку.

Обратная засыпка кессона

Обратная засыпка кессона

Утепляем горловину, и подводим внешнюю трубу полива

Установка кессона закончена. Теперь можно монтировать в него и скважину необходимое оборудование.

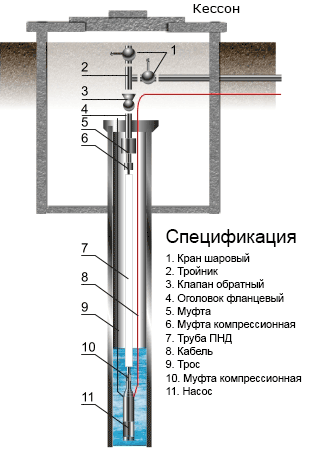

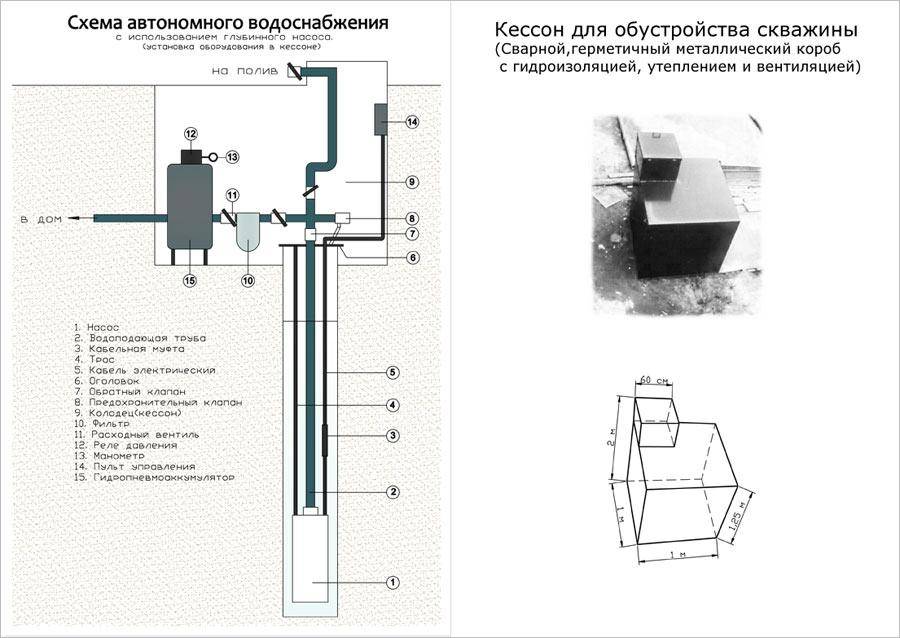

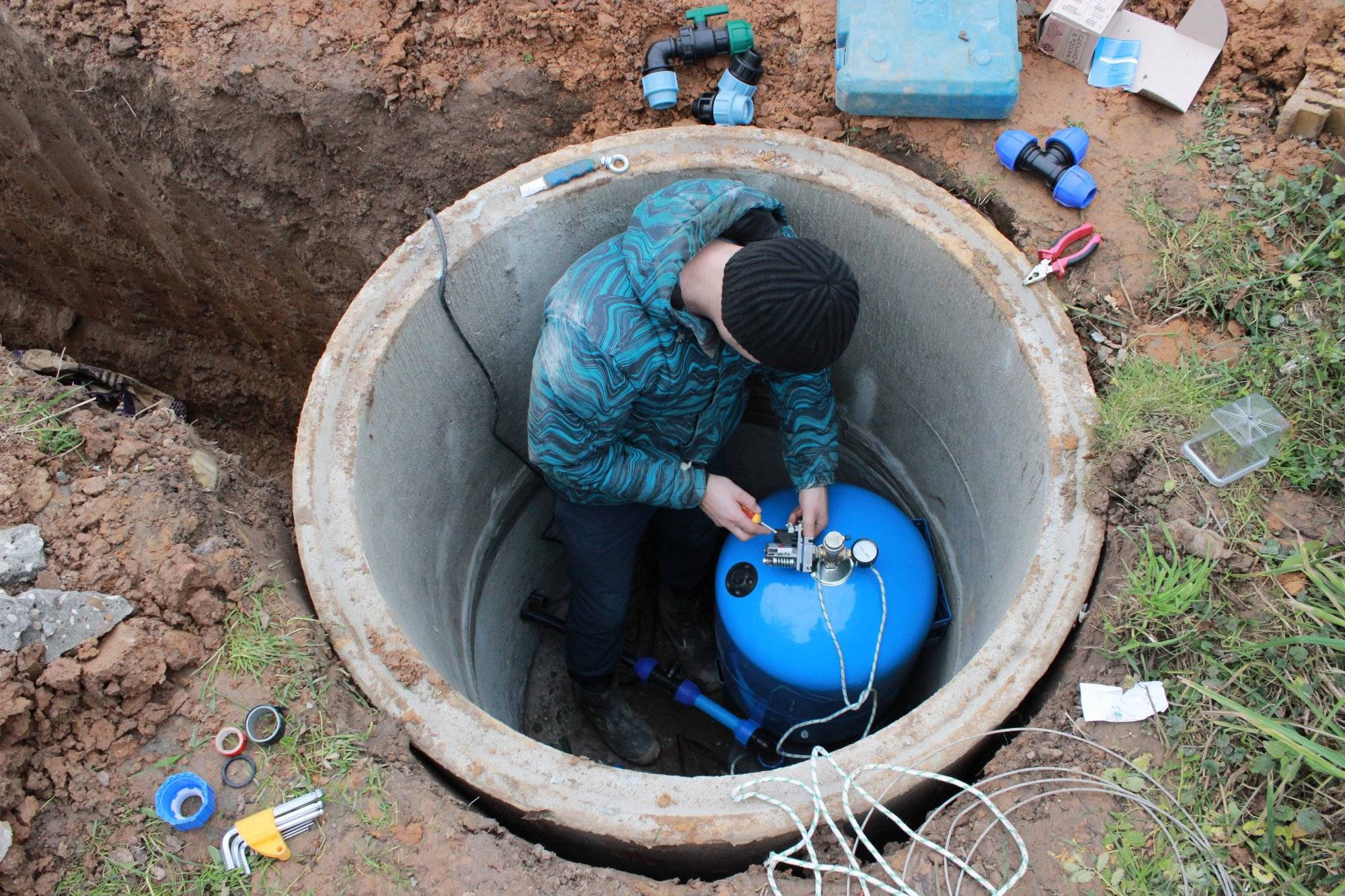

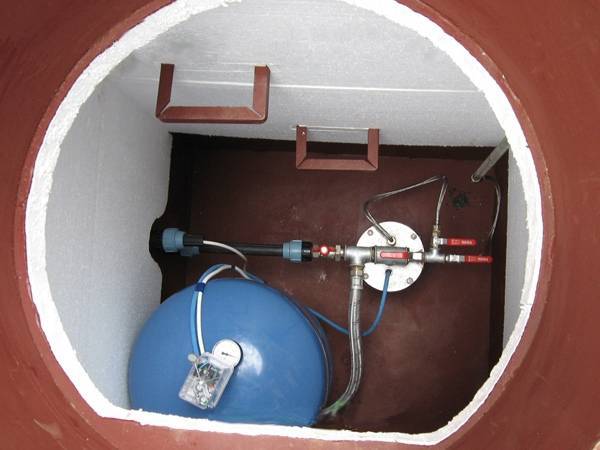

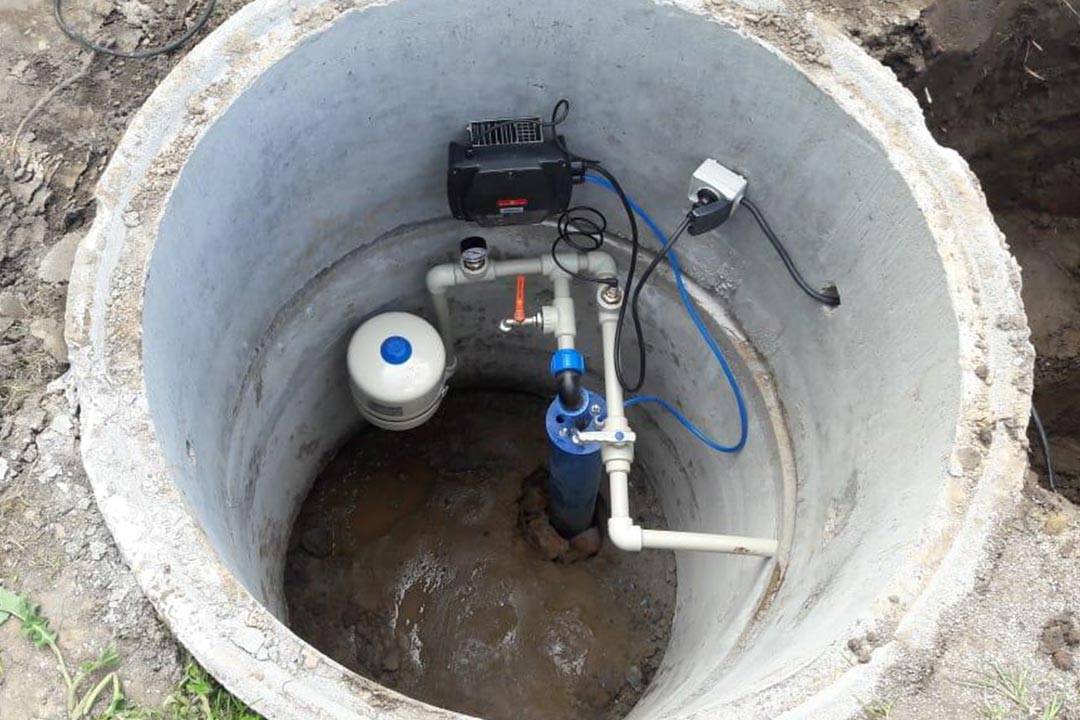

Оборудование в кессоне

Этапы работ

Прежде чем начать установку, необходимо проанализировать состав земли и уточнить глубину ее промерзания, определить, на каком уровне залегают грунтовые воды, учесть размеры располагаемого внутри оборудования.

Непосредственный монтаж включает несколько этапов:

1. Выполнение земляных работ — начинается после выбора места под установку кессона из бетонных колец для скважины. После чего для прокладки трубопроводов готовят траншеи, роют котлован под емкость, выполняют подготовительные мероприятия против оседания грунта, засыпают свободное пространство.
2. При монтаже обустраивают дренажную систему, изготавливают основание, укладывают жб кольца, теплоизоляционные и гидроизоляционные материалы.
3. На следующем этапе устанавливаются насосы, подключаются трубопроводы и производятся наладочные работы.
4. В последнюю очередь монтируется крыша.

Земляные работы

Оптимальным временем для начала земляных работ является весна или лето, когда грунтовые воды расположены низко. Чтобы вырыть котлован, можно воспользоваться специальной техникой или сделать это вручную. Выбор способа зависит от вида грунта. Глинистая почва, суглинки, твердые горные породы трудно поддаются ручной обработке, поэтому лучше копать экскаватором. Песок и супеси легко поддаются ручному труду.

После проведения всех требуемых замеров можно начинать работу. Диаметр раскапываемой ямы зависит от размера емкости, которая будет устанавливаться. Желательно сделать ее больше на 2 м. Это пространство необходимо для выполнения гидроизоляции. Если есть уверенность, что грунтовые воды не поднимутся на эту высоту, то можно уменьшить зазор до 0,3 м.

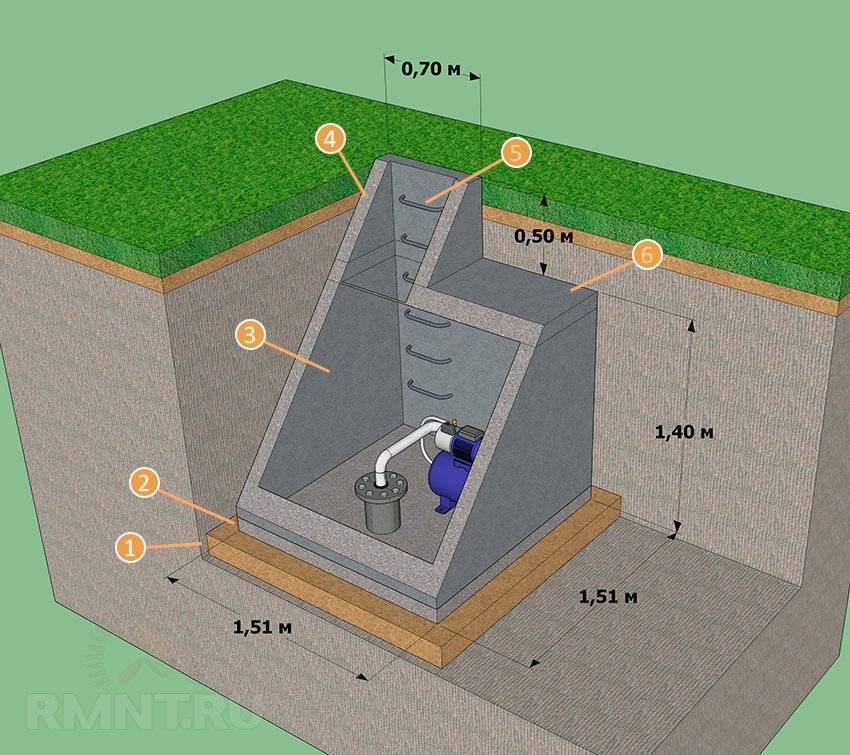

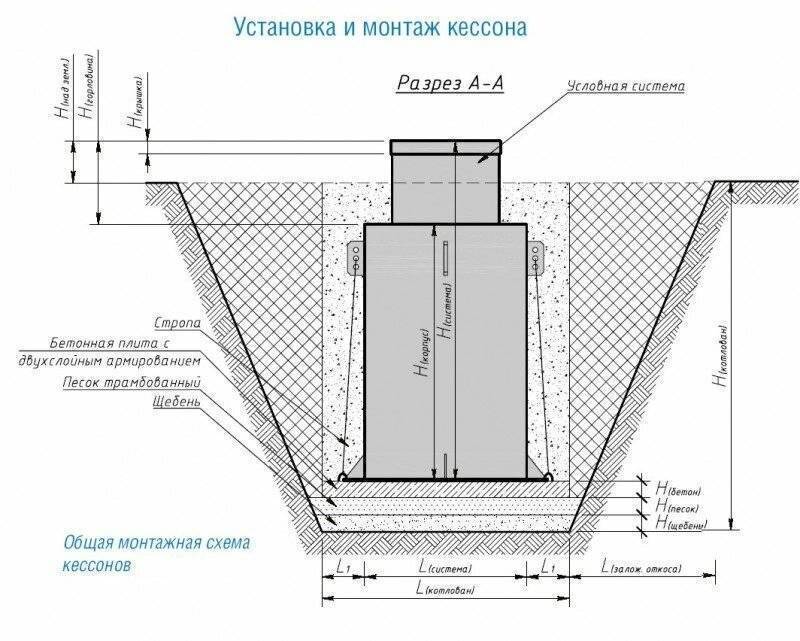

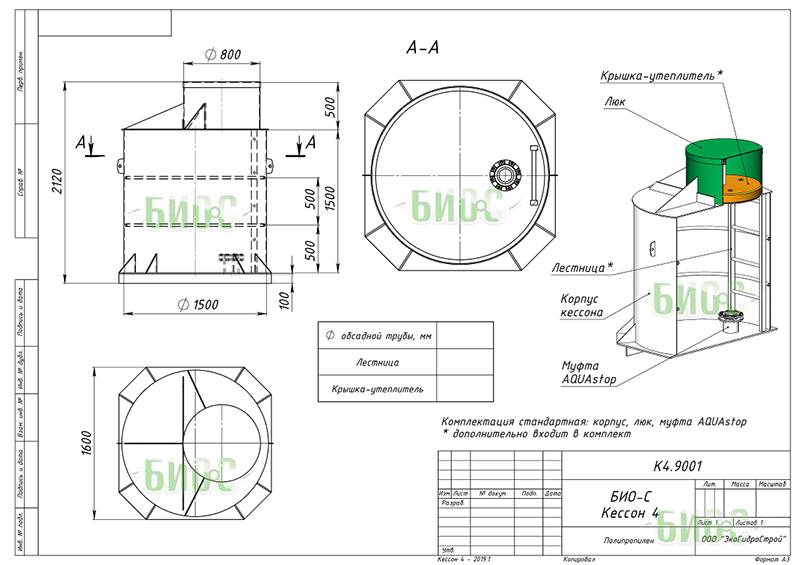

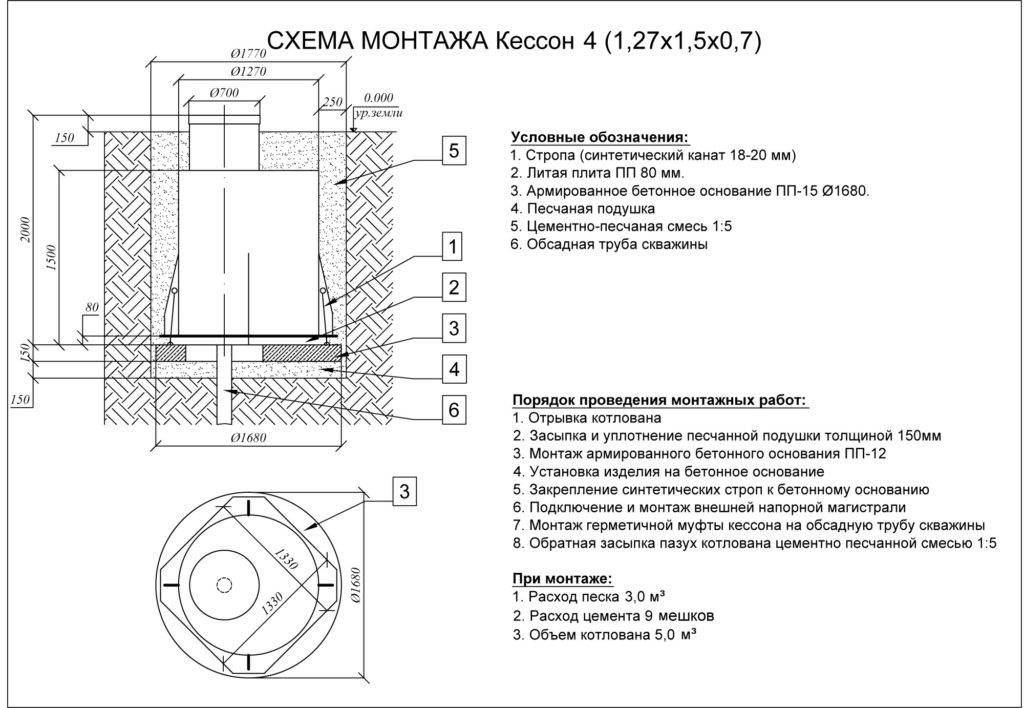

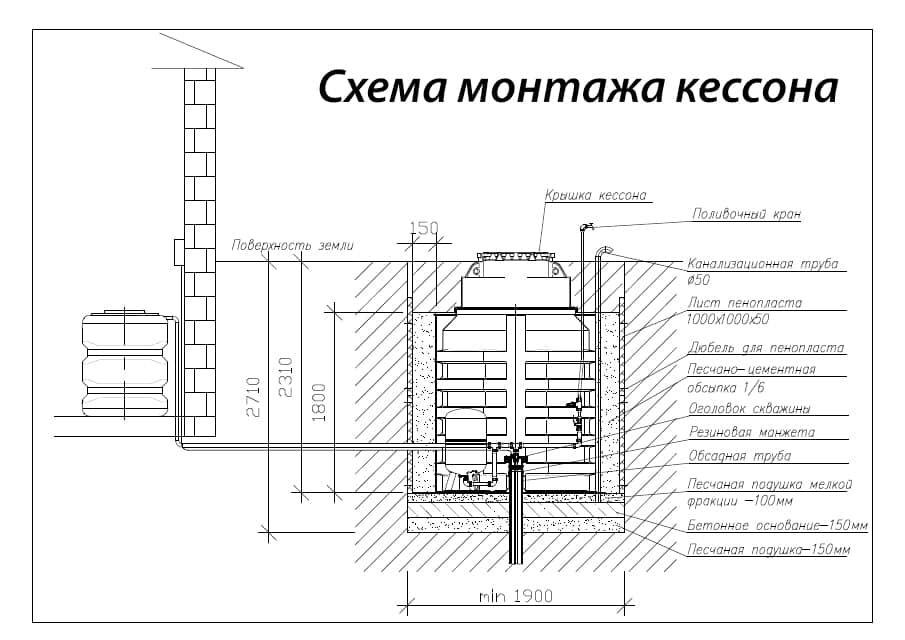

Схема монтажа кессона.

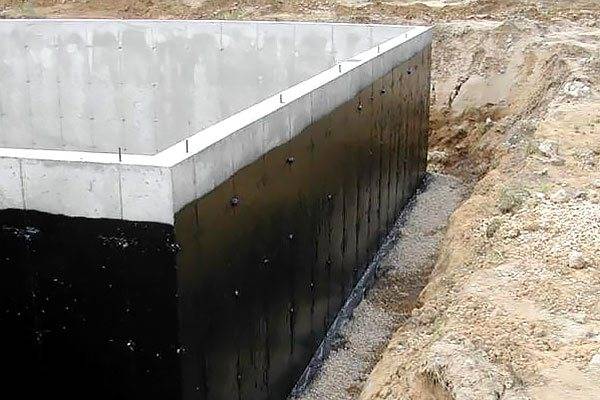

Гидроизоляция

В связи с тем, что бетон гигроскопичен, необходимо проводить гидроизоляцию кессона. В первую очередь швы и наружная стенка промазываются битумной мастикой или жидким гудроном, они являются гидроизоляционными материалами. Для лучшей адгезии можно предварительно нанести грунтовку глубокого проникновения. Перед установкой торцы промазываются герметиком на основе силикона.

Монтаж

Для монтажа колец необходимо привлечь грузоподъемные механизмы и действовать следующим образом:

1. На места соединения деталей следует нанести цементно-песчаную смесь либо герметик. Если имеются закладные детали из металла, то используется сварка.
2. На этапе гидроизоляционных работ наносят мастику в несколько слоев.
3. Верхнее кольцо должно быть выше уровня земли на 0,1-0,2 м для предотвращения попадания влаги внутрь.
4. Утепляется устройство материалом серии «Пеноплекс» с наружной стороны, а если утеплитель укладывается внутрь, то используется пенопласт. Рекомендуется внешний слой обмотать полиэтиленом.
5. Производятся установка механизмов, подключение трубопроводов, работы по пуску и наладке оборудования.
6. Осуществляется монтаж верхней крышки и вентиляции. Изоляция также укладывается вокруг внешней стенки на расстояние до 1 м и засыпается грунтом.

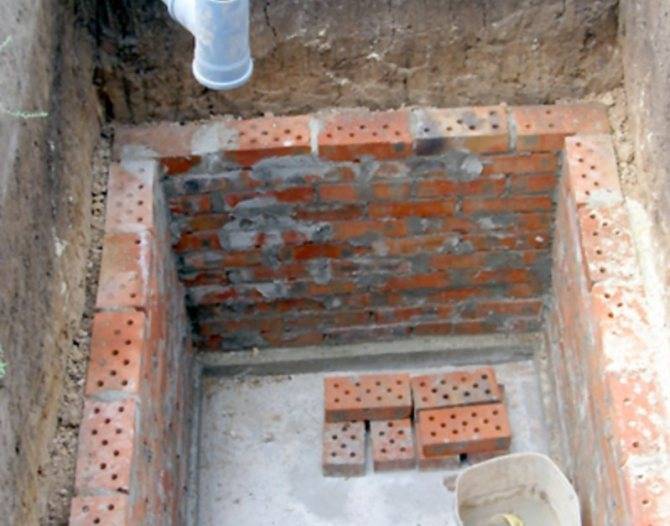

Возведение кессона из кирпича

Возведение кирпичного приямка для скважины также начинается с подготовки котлована. Лучше, чтобы его ширина несколько превышала диаметр готового сооружения.

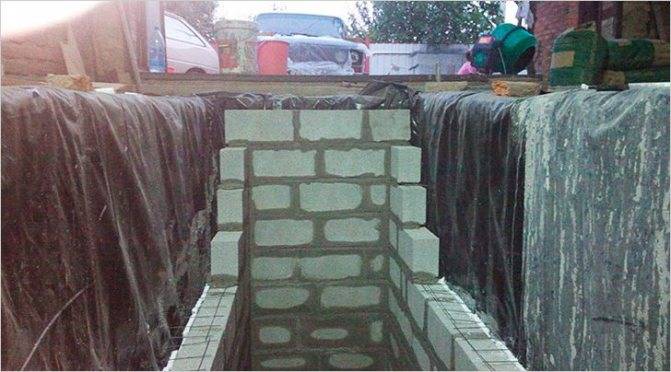

Возведение кирпичной кладки

Пошаговая инструкция возведения кессона из кирпича

Шаг 1. На дне подготавливают ленточный фундамент для кладки. Для этого вдоль стен котлована делают траншеи глубиной в 0,5 м, а шириной в 0,2 м. На дно засыпают песок слоем в 0,15 м и тщательно тромбуют. Сверху укладывают арматуру, засыпают щебень, можно использовать и кирпичные осколки. Бут заливают смесью песка и цемента.	Залить поверхность фундаментом
Шаг 2. После высыхания фундамента, на что уходит около недели, закрывают его гидроизоляцией.	Закрыть его гидроизоляцией

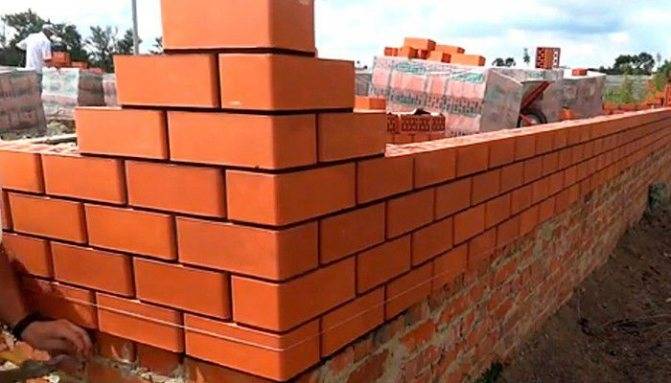

Шаг 3. Начиная от угла, возводят кирпичные стены. Кладку делают толщиной в 0,5 кирпича. На качестве готового сооружения не отразиться и новизна материала, поэтому можно испольовать старые кирпичи. Периодически проверяют возводимые стены отвесом и уровнем. Перекосы можно проверить и замерами диагоналей получающегося колодца. Не забывают про гильзы для водопровода и кабелей.	Начиная от угла, возвести кирпичные стены.
Шаг 4. После того, как кладка высохла, ее покрывают известью, грунтовкой и гидроизоляцией.	Покрыть известью
Шаг 5. Обустраивают дно приямка. Оно может быть изготовлено в виде щебневой засыпки, которую тщательно тромбуют. Более герметичный вариант – бетонная монолитная плита толщиной в 0,15 м. Для ее сооружения сначала в 5 см он дна укладывают пояс из арматуры, который после заливают бетоном.	Обустроить дно приямка
Шаг 6. Формируют перекрытие.	Сформировать перекрытие

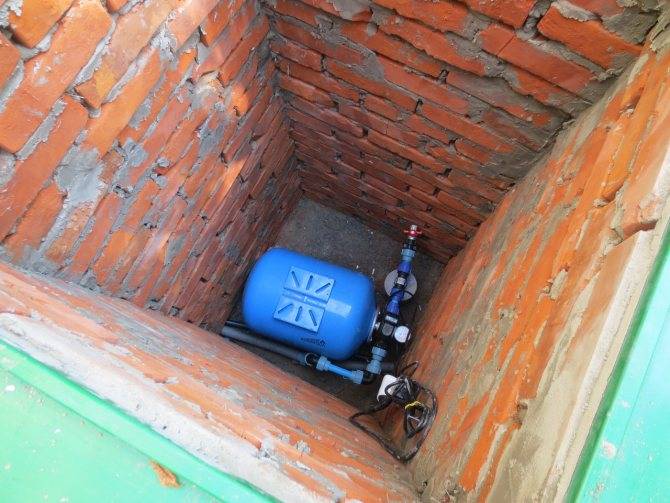

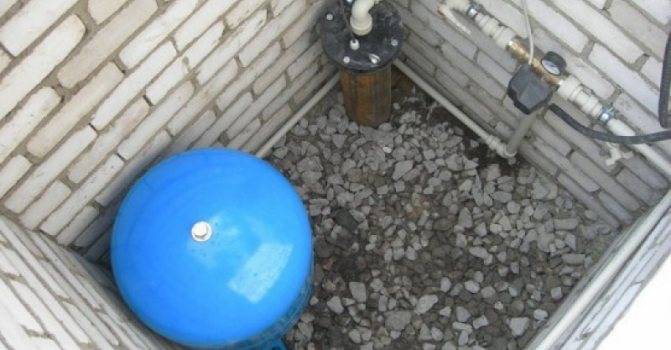

Оборудование в кирпичном кессоне

Крышу кирпичного кессона заливают из бетона.

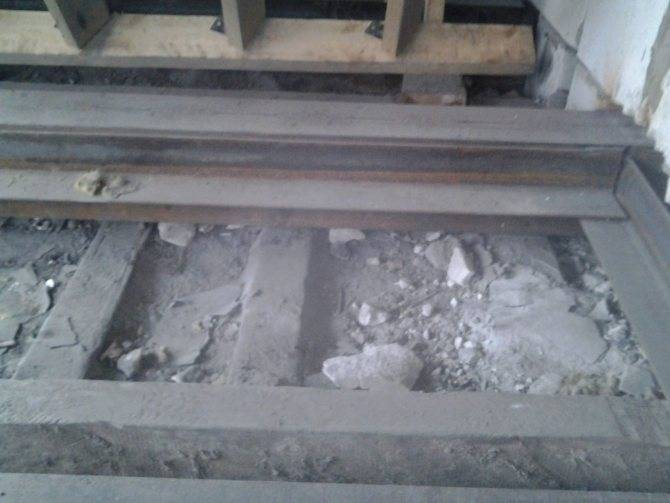

1. На кирпичные стены укладывают доски, металлические уголки. Уже на этом этапе предусматривают места установки люка, прохождения вентиляции и канала для поливочной трубы.
2. Получившийся настил закрывают пленкой и листом металла. Без последнего можно обойтись, если доски уложены вплотную.
3. На высоте в 5 см укладывают арматурную сетку.
4. Заливают бетоном.

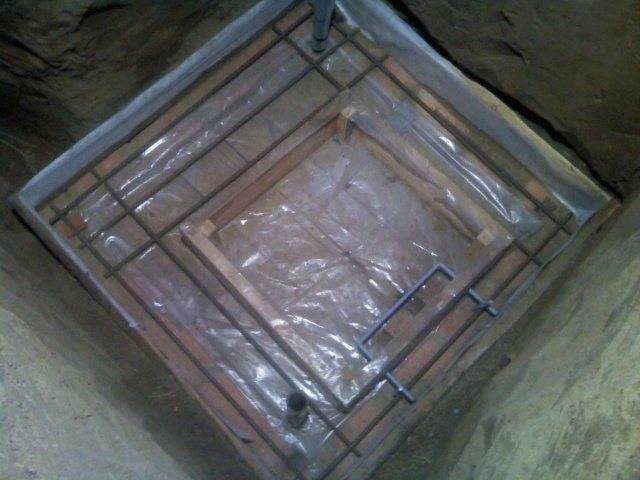

Изготовление перекрытия кирпичного кессона

После высыхания перекрытия изготавливают горловину. Ее можно выложить из кирпича.

На окончательном этапе заводят все коммуникации, проводят обратную засыпку, устанавливают лестницу и все оборудование. Водоисточник готов к эксплуатации.

Что это такое?

Кессон (приямок) — специальная герметическая утепленная емкость, защищающая оголовок скважины от различных негативных воздействий. Он оборудуется глубоко и является незаменимым элементов, особенно если водозаборное отверстие находиться далеко от места, к которому необходимо подавать воду. Приямок дает возможность всем элементам конструкции бесперебойно функционировать в любое время года.

Кессон защищает скважину от следующих факторов:

• Проникновение влаги и грунтовых вод внутрь — что позволяет обеспечить корректную работу насосного оборудования, труб и устья водозаборной конструкции.
• Несанкционированный доступ человека.
• Повреждения от насекомых, мелких грызунов, а также земноводных.
• Перепады температуры.
• Негативное воздействие мороза и атмосферных осадков.

А также приямок обеспечивает ряд дополнительных возможностей и преимуществ:

• Установка и сохранность оборудования: автоматика;
• погружной и вакуумный насосы;
• запорная арматура;
• расширительный бак;
• гидроаккумулятор;
• разнообразные системы очистки воды;
• трубопроводы.

Обеспечение доступа к ремонтным работам и профилактическому обслуживанию.

Конструкция кессона для скважины из кирпича стандартная, хоть возможны незначительные вариации:

• Форма: цилиндр;
• куб.

Размер:

• диаметр — минимум 1 м;

высота — около 2 м.
Технические отверстия:

• вверху — люк;

сбоку — отверстия для водопроводных труб и кабеля;
внизу — вход для обсадной трубы.
Утеплитель:

• вспененный полимер;

пенопласт.

Монтажные работы

Нюансы монтажа насоса в скважину.

Заменяющий кессон скважинный адаптер – это быстроразъемное байонетное соединение. Его стационарная часть фиксируется в отверстии на стенке обсадной трубы. Этот элемент представляет собой патрубок с резьбой и фланцем фигурной формы. Фигурный фланец имеет посадочное гнездо с пазами и отполированной плоскостью. Резьбовой патрубок вставляется в отверстие обсадной трубы изнутри. Плоскость адаптера, прилегающая к стенке трубы, имеет повторяющую ее цилиндрическую поверхность. Снаружи на резьбовую часть надевается ответная шайба, также выполненная с цилиндрической поверхностью. Компенсация разности диаметров и уплотнение соединения достигается установкой по обе стороны стенки трубы толстых резиновых прокладок. Внутренняя надевается до опускания адаптера внутрь скважины. Внешняя – при фиксации.

Подвижная часть адаптера – это отвод, один из выводов которого снабжен фланцем, являющимся ответной частью байонетного соединения, а другой имеет внутреннюю резьбу для подсоединения муфты подающей трубы скважинного насоса. Резьбовой вывод в установленном состоянии смотрит вниз. При этом вверху оказывается глухая монтажная бобышка, с помощью которой выполняется дистанционная установка элемента в посадочное гнездо стационарной части адаптера. Привалочная плоскость фланца подвижного элемента имеет проточку с уплотнительным кольцом для герметизации байонетного соединения. Кольцо лучше зафиксировать в пазу клеем для уплотнений, чтобы оно не потерялось при манипуляциях.

Инструкция по установке скважинного адаптера.

Отверстие для установки скважинного адаптера выполняется дрелью с установленной коронкой. Края отверстия зачищаются шарошкой. На конце припасенного отрезка трубы длиной 2,5-3 м метчиком нарезается наружная резьба по диаметру резьбы в бобышке адаптера. Обе части адаптера соединяются, и через верхний открытый торец обсадной трубы узел опускается внутрь, а его резьбовой вывод продевается в отверстие. Внутреннее уплотняющее кольцо должно быть одето. На просунутый в отверстие резьбовой конец надевается наружное уплотняющее кольцо, шайба с цилиндрической поверхностью, стационарная часть адаптера фиксируется к трубе затягиванием гайки по наружной резьбе. На резьбовом выходе имеется и внутренняя резьба, к которой присоединяется обжимная муфта горизонтального участка трубопровода. Все резьбовые соединения должны паковаться лентой ФУМ или другими уплотняющими материалами.

После установки стационарной части подвижная вынимается на поверхность. К ее нижнему концевику закрепляется обжимная муфта и напорный трубопровод необходимой длины. На другой конец трубы через вторую муфту присоединяется погружной насос с установленным обратным клапаном.

К насосу привязывается страховочный трос из нержавеющей стали и подключается питающий кабель. Узел от развязывания фиксируется хомутом. Насос с трубой, тросом, кабелем и подвижной частью адаптера опускается в скважину. Установленная в бобышку вспомогательная трубка позволяет дистанционно соединить две части адаптера. Чтобы предотвратить прикипание частей адаптера и увеличить долговечность уплотнительного кольца, контактную поверхность подвижной части нужно обработать силиконовой смазкой.

Вспомогательную трубу лучше не выкручивать, а оставить в бобышке. Это облегчит последующее обслуживание адаптера, а также обслуживание или замену насоса.

Верхушка обсадной трубы и вспомогательная монтажная трубка обрезается болгаркой на необходимую высоту, которая при необходимости скрыть размещение скважины может быть ниже уровня грунта. Маскировка оголовка может предотвратить кражу насоса.

На обрезанный и зачищенный конец трубы надевается герметичная крышка скважины. Кабель и трос выводятся через гермовводы. Кабель в гофре опускается в траншею и подвязывается скотчем к горизонтальному трубопроводу.

Конструкция кессона

Для того чтобы соответствовать своему назначению, конструкция кессона должна быть:

• герметичной;
• прочной и жёсткой;
• иметь утеплённую крышку;
• иметь размеры, достаточные для размещения оборудования, приборов и возможности их обслуживания.

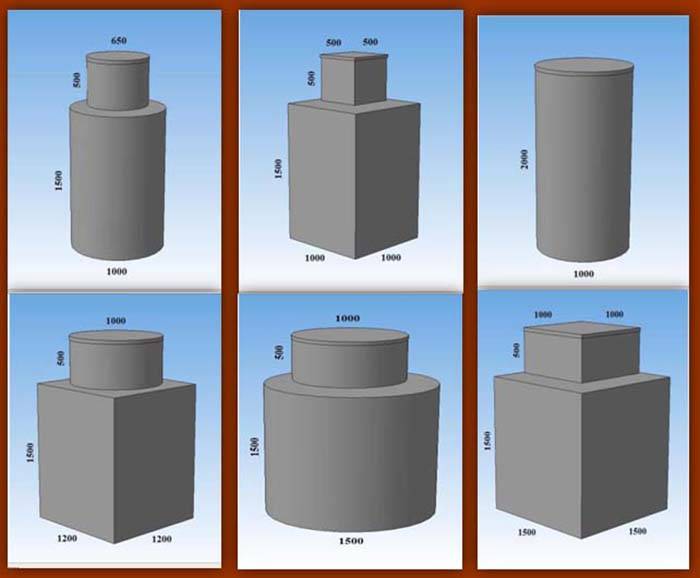

При этом форма устройства может быть одно- и двухступенчатой, с основанием в виде круга или квадрата.

В днище кессона предусматривается проход под водоподъёмную трубу. В боковой стенке оборудуются проходы для домашнего и уличного водопровода, электрического кабеля, а в некоторых случаях — вентиляционные отверстия с трубами, выходящими выше уровня земли. При использовании тонколистовых материалов основание, боковые поверхности и крышка должны быть укреплены рёбрами жёсткости. В верхней части кессона фиксируется на петлях утеплённая крышка. На вертикальной поверхности монтируются ступени для быстрого и легкого доступа и обслуживания оборудования, а на крышке крепятся ручки.

Разновидности кессонов из кирпича для скважины

Модификации кессонов указаны в таблице:

Характеристики	Виды
Кирпичный	Бетонный	Пластиковый
Форма	Квадратные, прямоугольные	Прямоугольные, круглые, квадратные
Изготовление	Резервуары из кирпича	Бетонные кольца, резервуары	Литые резервуары из пластика
Материал	Кирпич, камень	Доски, бетон, металлическая арматура, железобетон, песчано-цементная смесь, готовые бетонные кольца	Пластмасса
Дополнительная обработка	Гидроизолирующий материал	Изоляционный рулонный материал, полимерцементный состав, утеплитель	Дополнительное утепление
Преимущества	Отличные теплоизоляционные характеристики	Прочность, надежность	Высокая тепло- и гидроизоляция, не подвержен коррозии
Цена	Средняя, можно сделать своими руками	Низкая

Металлические конструкции делаются из листов алюминия или нержавеющей стали в форме квадрата, а также прямоугольника. Металл укрепляется, обрабатывается антикоррозийным покрытием и красится. Эта разновидность кессонов отличается прочностью, и высокой сопротивляемостью механическим нагрузкам. Несмотря на преимущества, металлические приямки не пользуются популярностью из-за высокой стоимости.

Устройство бетонного кессонного сооружения

Бетонный кессон делается посредством изготовления опалубки и заливки бетонной смеси. Последовательность действий следующая:

1. Сначала сооружается опалубка из досок, фанеры или ДСП. Для облегчения её снятия поверхность обрабатывается отработкой или другим маслянистым составом. Конфигурация сооружения и габариты подбираются в зависимости от размеров и количества оборудования. При этом по периметру камеры необходимо оставлять запас свободного пространства шириной 10-20 см для выполнения утепляющей засыпки.
2. Для обеспечения жёсткости конструкции перед заливкой бетона в опалубку устанавливается арматура.
3. Бетон заливается в опалубку за один заход. Это обеспечит хорошую адгезию, целостность и долговечность конструкции.
4. В течение недели пока происходит застывание бетона, поверхность камеры необходимо смачивать и защищать от осадков и солнечных лучей, накрыв плёнкой. После этого опалубку можно снимать.
5. Когда стенки сооружения наберут полную прочность (через 28 дней), можно заливать крышу.

Для выполнения монолитного железобетонного перекрытия с люком (крыши) делают следующее:

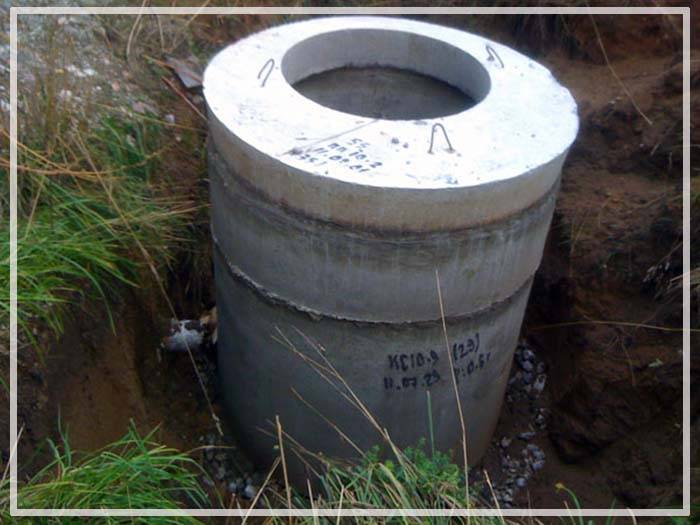

Пример железобетонного кессона из готовых колец

1. Над стенами устанавливается нижняя опорная поверхность опалубки. При этом в ней стоит предусмотреть отверстия для люка-лаза и вентиляционной трубы. Их можно выполнить при помощи металлических отрезков труб высотой 20-25 см. Укладка опалубки производится на бруски, прикреплённые к внутренней стороне стен. При этом вниз необходимо сделать отступ на толщину опалубочных досок, это позволит залитой плите лежать непосредственно на стенах сооружения.
2. По периметру опалубка выполняется при помощи досок высотой 20-25 см. Между собой доски скрепляются в углах и крепятся к наружной поверхности стен.
3. Сверху на доски опалубки с нахлёстом на боковые стенки расстилается гидроизоляция. Она защитит от протекания раствора и обеспечит гладкость поверхности. Для защиты гидроизоляции от слипания с бетоном её поверхность смазывается маслом или отработкой.
4. Когда опалубка готова выполняется армирование. Для этого используется два слоя арматурной сетки из прутка диаметром 5-8 мм с размером ячеек 10х10 или 15х15 см. Между двумя слоями арматуры должно быть расстояние 5-7 см. Для соблюдения этого разрыва используются арматурные стержни длиной 10-15 см.
5. Заливку выполняют за один раз.
6. Затем поверхность плиты накрывается плёнкой и смачивается три раза в день на протяжении недели. Всё это время монолитную плиту необходимо защищать от попадания солнечных лучей дождя и мусора.

Когда бетонные работы будут окончены, выполняется укладка гидроизоляционного материала по наружной поверхности стен и крыше. При укладке делается нахлёст соседних полос на 7-12 см. Затем производится засыпка просветов между стенками конструкции и почвой. Благодаря засыпке гидроизоляция прочно прижмётся к стенам камеры, поэтому дополнительное крепление не понадобится.

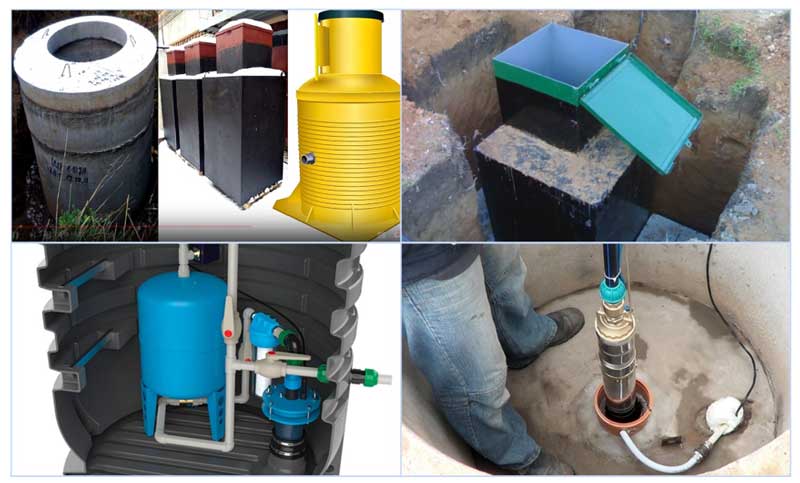

Виды кессонов

1. Из пластика.
2. Кирпичные.
3. Бетонные.
4. Металлические.

Устройство кессона для скважины может выполняться в разных формациях (круг, квадрат и прочее).

Кирпич, как основание стен строения, так же, как и бетон (железобетон), может монтироваться самим домовладельцем. Кирпичные строения отличаются устойчивостью и дешевизной

Важно лишь для кирпичного сооружения соблюдать все тонкости кладки, чтобы раньше времени изделие не дало трещинок, через которые внутрь будет проникать влага

Металлическая арматура — вершина рейтинга материалов для конструирования скважинных кессонов. Желательно использовать алюминиевые сплавы либо нержавейку. Достоинствами данных устройств являются:

• гибкость (не образуются трещины);
• прочность (не боится механических нагрузок).

Металлические системы следует изготавливать из стального проката, толщина которого около 3 мм. Готовые элементы конструкции сваривают друг с другом, а затем красят. Внутренние поверхности строения желательно защитить антикоррозионным покрытием. Благодаря этому в скважине такой кессон может прослужить не один десяток лет. Естественно, у металлических вариантов будет самая высокая стоимость.

Что такое кессон?

В осенне-зимнее время системам автономного водоснабжения требуется специальная защита, которую могут обеспечивать специальные системы – кессоны. Это объемные утепленные резервуары, находящиеся на определенной глубине в земле. Именно утепление их стенок реализует бесперебойной работу всего скважинного механизма (о том, как правильно подобрать оборудование для скважины с кессоном, читайте в специальной публикации).

С его помощью:

• защищают гидроаккумуляторы с устройствами автоматики;
• обеспечивают удобный доступ при обслуживании с ремонтом;
• предотвращают пагубное воздействие атмосферных осадков.

На сегодняшний день существуют разные виды таких установок.

Что такое кессон и для чего он нужен:

Кессон из монолитного бетона

Монолитный бетонный кессон удобнее делать с основанием четырехугольной формы. Это упростит возведение опалубки и остальные работы. Армирование стенок сооружения проводится обязательно.

Для работы необходимо приготовить следующие материалы:

• цемент марки М400 или выше;
• мелкофракционный просеянный песок;
• щебень;
• арматурные элементы;
• гидроизоляционные материалы;
• доска, толстая фанера и т. п. пиломатериалы для опалубки;
• материалы для изготовления крышки.

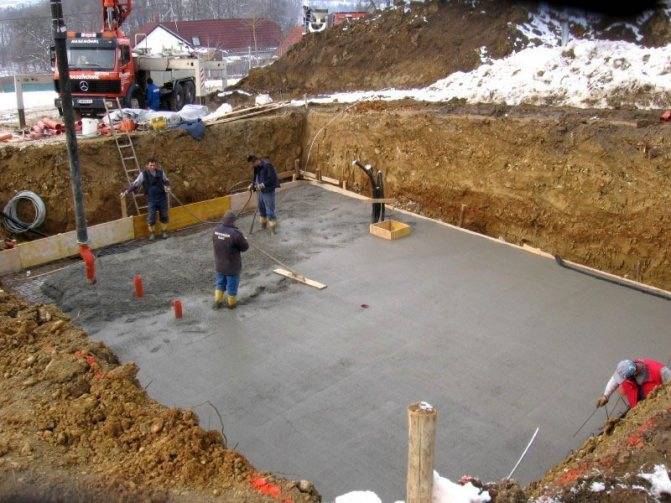

В первую очередь необходимо залить опорную плиту. Армировать ее необязательно. Однако расположить внутри опоры вертикальные прутья для прикрепления арматуры стенок необходимо. Это значительно повысит надежность сооружения.

При глубоком залегании грунтовых вод опорную плиту можно обустроить из уплотненного слоя почвы. Сверху необходимо засыпать смесь из песка и щебня. Разровнять и утрамбовать.

Стены котлована надо выровнять и покрыть гидроизоляционной пленкой или другим материалом. Это защитит их от подмывания талыми, осадочными и/или поливочными водами и от осыпания почвы.

Вязка арматуры производится по всему периметру будущей стены. Вертикальные пруты устанавливаются в 1 ряд так, чтобы они оказались в центре будущей заливки. Их необходимо приварить к закладным плиты-основы и перевязать по горизонтали между собой. Шаг установки вертикальных прутов и горизонтальной перевязки — 40-50 см.

На вертикальную арматуру будет крепиться впоследствии каркас перекрытия. Это определяет высоту арматурных прутов, проходящих сквозь стены конструкции.

Что можно сделать своими руками?

Самостоятельное устройство кессона зависит не только от его размера, выбранного материала, имеющегося чертежа или схемы, но и от наличия у вас определённых навыков. Так, чтобы правильно сделать кессонную камеру, вам необходимо следующее:

1. Чтобы самостоятельно изготовить металлический кессон, вам необходимо иметь навыки сварных работ. Кроме этого потребуются металлические заготовки и дуговой агрегат для сварки.
2. Устройство кирпичного сооружение выполнить проще всего. Для этого нужно уметь выполнять кирпичную кладку.
3. Камеру из железобетонных колец для колодца своими силами сделать не получится. Всё дело в том, что кольца для колодца имеют внушительный вес, чтобы поднять их понадобится привлечь грузоподъёмную технику.
4. Однако если установку железобетонных колец для колодца произвести своими руками не получится, то выполнить монолитную конструкцию из бетона по месту – посильная задача для самостоятельного исполнения. Для этого необходимо сделать опалубку, подготовить арматуру и смешать цементно-песчаный раствор.
5. Установка пластиковой камеры может быть произведена своими руками, но изготавливают такие ёмкости только в заводских условиях.

Монтаж кессонов из железобетонных колец

Кессон из железобетонных колец на всех этапах, кроме стен, выполняется так же, как и из монолитного бетона, но стены конструкции составляются из готовых элементов. Экономятся время и силы, но укладка колец потребует привлечения спецтехники с грузоподъёмным оборудованием. Бетонные кольца укладываются друг на друга на раствор из гидроизоляционной цементной смеси. Перед монтажом правильным будет подготовить бетонное основание, особенно если за счёт талых вод весной верховодка в вашем районе может высоко подниматься, уложить гидроизоляцию на дно и стенки котлована, а затем закрепить края на горловине конструкции. Вокруг выполняется песчаная отсыпка и монтаж люка, аналогично описанному выше.

Как сделать металлический кессон своими руками

Кессон с металлическими стенами – самая дорогостоящая конструкция, особенно если толщина стальной плиты равна 3мм. При этом конструкцию можно выполнить в различных формациях:

1. прямоугольник;
2. квадрат;
3. круг.

Такие системы следует делать по предварительно изготовленным рисункам-чертежам.

Материалы и инструменты

Металлическую скважинную систему следует мастерить с использованием различных типов труб:

1. Горловинная труба (длина – 40см., Ø отверстия 60 см).
2. Трубка стальная (длина – 200см, Ø125 см).

Необходимые материалы:

• трубы-гильзы под обсадку;
• металлопрокатные листы (толщина от 3 до 5 мм);
• трубные обрезки;
• теплоизоляционный материал;
• прутки либо арматура (Ø1см);
• защитные от коррозии составы;
• сварка;
• брусы из дерева;
• болгарка;
• электродрель со сверлами.

Герметичное дно можно будет изготовить с помощью газового резака или бензореза. Эти же инструменты пригодятся для монтажа круглого резервуара.

Подготовительные работы

Алгоритм проведения начальных работ следующий:

1. Разметка с рытьем котлована, выравнивая дно до нужного уровня.
2. Обрезка трубы-обсадки на 50-и сантиметровую высоту.
3. Подготовка металлических элементов кессона с параллельным очищением их от ржавчины.

Инструкция по изготовлению

Сначала делают люк и основание кессона. Люк устанавливаем после, а пока вырезаем для обсадки отверстие нужной величины. Далее последовательность работ такая:

1. Монтаж с помощью двухстороннего сварного шва основной колонны-гильзы.
2. Подготовка согласно размерам стен металлопроката.
3. Вырезка отверстий в боках для дальнейшего монтажа бочат (гильз), куда будут вставляться кабельные вводы или трубопровод.
4. Установка пола и боков конструкции для скважины.
5. Монтаж крышки с оголовком.
6. Вварка горловины, вентиляционных приспособлений и пенала.
7. Приварка к стенам установки бочат.
8. Прикрепление люка либо крышки к оголовку.

Допускается приварка по бокам металлических петель–креплений подъемника.

Подъемным краном устанавливают металлический каркас на постоянное место эксплуатации. Затем сваривают трубу-обсадку с пеналом. Далее герметизируют участки соединения кабеля и трубопровода, а затем всю конструкцию засыпают грунтом.

Процесс изготовления металлического кессона для скважины:

Важные моменты при обустройстве

Учитывая некоторые технические нюансы, можно существенно сэкономить на обустройстве скважины, оснащенной кессоном. Например, использовать кессон заводского производства.

Если расположить скважину поближе к дому, то:

• уменьшится объем земляных работ;
• потребуется меньше труб;
• понадобится насос небольшой мощности, достаточной только для поднятия воды на поверхность.

Сэкономить можно и при выборе способа бурения. Чтобы сделать скважину для личного пользования, можно выполнить работу с использованием ручного бура. Иногда используют электрический инструмент, ударные приспособления.

Нюанс #1 – выбор метода бурения скважины

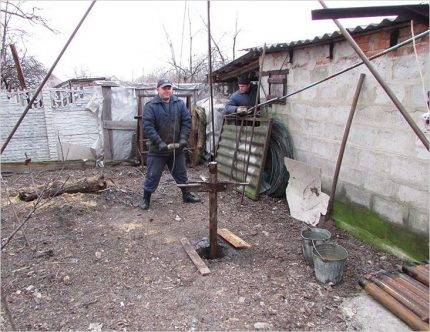

При выборе конкретного инструмента исходить нужно из особенностей грунта. При самостоятельном бурении скважины ручным методом придется прилагать немалые усилия, но при благоприятных условиях можно добраться до водоносного слоя, лежащего на глубине до 15 м.

Рекомендуется совершать за одну проходку не больше, чем пять оборотов бура, иначе извлечь его будет трудно.

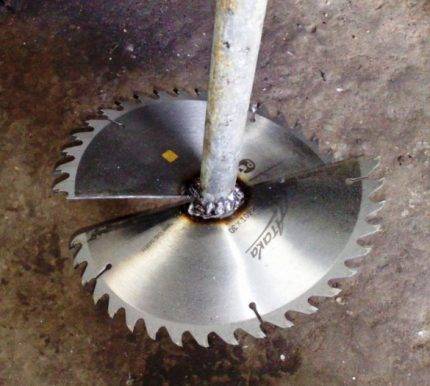

Бур, изготовленный своими руками, дает лучший результат. Причина в том, что он выполнен под конкретные условия, поэтому работать им удобней

Скважину небольшой глубины можно пробурить и при помощи шнека. Вращение его осуществляют как вручную, так и при помощи механизмов. В любом случае над будущей скважиной сооружают вышку в виде треноги для облегчения подъема инструмента. При выборе второго способа потребуется еще и электродвигатель, подходящий по мощности.

Для вырубки скважины используют и ударно-канатный метод. Рабочим инструментом здесь служит труба, края которой остро заточены (забивной стакан с прочной кромкой по нижнему краю). Благодаря своему немалому весу она с большим усилием врезается в землю, затем ее извлекают при помощи системы канатов и освобождают от грунта.

При ударно-канатном способе бурения применяют треногу высотой до двух метров. В ее верхней точке имеется блок с перекинутым через него канатом. К нему крепят ударный инструмент

Обсадную колонну (трубу) берут чуть большего диаметра, чем у отрезка трубы, именуемого стаканом. Ставить ее следует строго соблюдая вертикальность

Это важно при любом способе бурения. Если этим нюансом пренебречь, грунты могут обрушиться. Специалисты советуют применять трубы ПВХ сечением 12,5 см

Первую трубу опускают после прохода одного метра. Далее, длину обсадной колонны добавляют по мере заглубления. Соединяют отрезки при помощи резьбы на торцах труб

Специалисты советуют применять трубы ПВХ сечением 12,5 см. Первую трубу опускают после прохода одного метра. Далее, длину обсадной колонны добавляют по мере заглубления. Соединяют отрезки при помощи резьбы на торцах труб.

Нюанс #2 – секреты бурения скважины

Бурить скважину можно в любой сезон, но трудоемкость работ при этом будет разной. Худший вариант – весна. В этот период грунтовые воды находятся на самом высоком уровне. В таких условиях трудно определить расположение основного водоносного слоя.

Устройство скважины летом считается лучшим вариантом, т.к. уровень воды стабилизируется и ее место залегания легко определить. Осенью лучшим месяцем для проведения этих работ является сентябрь. В это время обычно еще не наступает сезон дождей, определить водоносный горизонт можно без затруднений.

Осадки в зимний период не оказывают влияния на состояние подземных вод. Ручное бурение в зимнее время противопоказано, т.к. грунты сильно промерзают

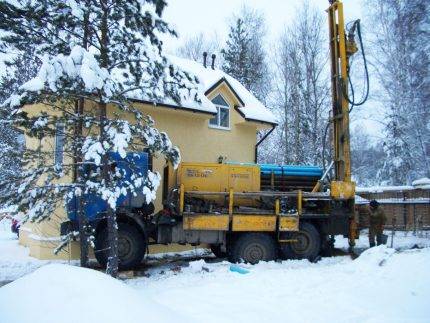

Зимой можно бурить скважину, пока температура не опускается ниже -20°. Из-за подмерзания грунта стенки скважины застрахованы от обвалов. Грунтовые воды находятся на минимальном уровне.

Нюанс #3 – оптимальный материал для кессона

Существует несколько :

• из ж/б колец;
• металлические;
• пластиковые;
• кирпичные.

Ж/Б кольца и кирпич. Такой вид кессонов практически не обеспечивает герметичность на длительное время. Это грозит оборудованию затоплением и последующей потерей работоспособности.

Металл. Если при изготовлении металлических кессонов были соблюдены все требования, они будут обладать хорошей герметичностью.

Земля по отношению к металлу является агрессивной средой, поэтому ограждающие конструкции таких камер подвержены окислению, в результате чего может произойти разгерметизация.

Пластик. Кессоны, произведенные из полимерных материалов, удобные, имеют малый вес, просты в монтаже и эксплуатации. Вероятность разгерметизации довольно мала, т.к. материал не подвержен коррозии. Служат пластиковые кессоны гораздо дольше металлических.

Сравнение пластиковой камеры с металлическим и железобетонным

Пластиковый резервуар объединяет в себе те положительные характеристики, которые не присущи кессонам из железобетона или металла. Камера не требует гидроизоляции, не поддается коррозии. Монтаж кессона выполняют самостоятельно без применения техники и специальных приспособлений. Полимерные изделия могут эксплуатироваться в течение 50 лет, при этом для ухода за емкостью нужен только визуальный осмотр.

Металл

Металлические резервуары производят из углеродистой листовой стали толщиной 3-5 мм. Преимуществом таких моделей является их прочность, непроницаемость и возможность изготовления изделия по месту установки.

На этом преимущества стальных камер заканчиваются, и начинаются недостатки:

• материал требует антикоррозионной обработки;
• необходимо выполнить гидроизоляцию;
• пазухи котлована между корпусом и стенками выработки следует уплотнять бетонной смесью;
• требуется утепление корпуса и откидной крышки;
• установку емкости нужно производить с помощью дополнительных приспособлений или спецтехники;
• относительно высокая себестоимость монтажных работ.

Железобетон

Железобетонные укрытия могут быть монолитными и сборными. Емкость, выполненная методом формования, включает все мероприятия, предусмотренные нормами для изготовления бетонных конструкций: опалубку, армирование, укладку, уход, сроки твердения и др. О снижении стоимости говорить не приходится.

Сборные изделия изготавливаются на заводе и поставляются комплексно. В результате снижается трудоемкость работ и сокращается время сборки кессона. Зато цена остается прежней за счет применения специализированной техники, без которой монтаж камеры невозможен.

Для нормального функционирования сооружения необходимо осуществить ряд процедур, среди которых:

1. Шпатлевка соединительных швов.
2. Устройство гидроизоляции.
3. Обратная послойная засыпка с трамбовкой грунта.
4. Отмостка.
5. Покупка чугунного или полимерного люка.
