Собираем каркас для гипсокартона на потолок и стены

Как обшить потолок гипсокартоном

Для того, чтобы сделать одноуровневый потолок из гипсокартона и вмонтировать туда освещение, нужно определить какой тип осветительных приборов будет использован и каким образом он будет подключен. Такие моменты определяются индивидуально, но на последовательность и суть действий не влияют. Потолок с подсветкой монтируется следующим образом: Для помещений небольших размеров, где конструкция каркаса в разы уменьшит высоту комнаты, можно воспользоваться другим вариантом и сделать работы по установке потолка, используя клеящие материалы.

• крепится каркас к потолочному покрытию, как описано в инструкции выше; с учетом необходимых коммуникаций и схем проводятся электромонтажные работы. Коммуникации прячутся в каркас, либо скрываются при помощи плинтусов уже после установки гипсокартона на каркас. Для осветительных приборов прорезаются в необходимых местах отверстия; когда вся проводка проведена, проверена, можно произвести крепление самих листов материала на потолочный каркас.

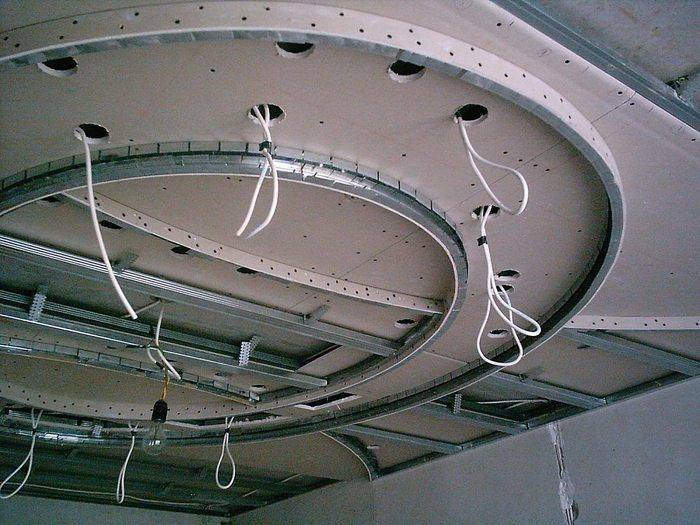

Потолок в помещении, используя гипсокартон, можно сделать несколькими способами. Более подходящий тип монтажа гипсокартона на потолок каждый сможет выбрать для себя, исходя из индивидуальных желаний и возможностей.

Как сделать каркас для гипсокартонных перегородок: нюансы монтажа

Особенность каркаса под гипсокартонную перегородку заключается в том, что несущие профили не крепятся ни к одной из стен – они просто «расклиниваются» между потолком и полом. Как и в случае с каркасом для стен или потолка, периметр (плоскость) перегородки формируется из направляющих профилей uw – они крепятся непосредственно к стенам, полу и потолку. После этого в полученный периметр устанавливаются вертикальные несущие профили cw с шагом 400мм. Следует понимать, что редко установленные стойки каркаса – это заведомо хлипкая и ненадежная перегородка.

В процессе изготовления такого каркаса отдельное внимание необходимо уделить дверному проему, если, конечно, такой имеется в перегородке. В профили, располагающиеся по периметру проема, необходимо вставить деревянный брус, который позволит надежно закрепить дверь любого веса

Как сделать каркас для гипсокартонных перегородок фото

Монтаж каркаса

Этот этап начинается после того, как будет произведена разметка по всему периметру помещения.

Прежде чем начать процесс фиксации обрешётки, лучше заранее определить места фиксации в потолок будущих светильников

Если это комнаты повышенной влажности (ванная и кухня), то также стоит уделить внимание трубопроводам, которые впоследствии необходимо будет маскировать коробами

Монтаж каркаса производится следующим образом:

по разметке, нанесённой по всем стенам комнаты, фиксируются профили UD.

Они закрепляются дюбелями (их длина определяется в зависимости от толщины стены) радиусом 3 мм;на базовый обычный потолок фиксируется П-образный ленточный подвес из оцинковки;через каждые 50-60 см по размеченным контрольным линиям устанавливаются консоли.

Так как перекрытие из бетона содержат пустоты, то для их (консолей) крепления рекомендуется использовать дюбели со шляпками, а для самой потолочной поверхности – шурупы с большим диаметром;делаем фиксацию CD-профиля общей длиной на 0. 5 см меньше расстояния между стен;после монтажа всех CD-профилей необходимо с помощью саморезов закрепить их в подвесы.

При проведении данного этапа очень важно произвести выравнивание обрешётки по высоте

Выбор профиля

Выполняются жёсткие каркасы из деревянных брусьев или металлического оцинкованного профиля.

Плюсы и минусы каркаса из профиля

Достоинствами моделей из металла являются:

1. Идеальная геометрия. Никакая влажность не может повлиять на оцинкованные стальные детали.
2. Длительный срок службы, вплоть до нескольких десятилетий.
3. Существование огромного выбора креплений, при помощи которых создаются прочные конструкции, при этом достигается оригинальность структуры стены.

Из недостатков, пожалуй, можно отметить подверженность металла коррозии, но при правильной эксплуатации помещения и создания благоприятного микроклимата эта проблема решаема.

Систематизация профиля

Наименование профиля	Марка на англ.	Обозначение на русском	Величина мм	Характеристика	Цена
Потолочный	CD	ПП	60×27	Форма сечения в виде буквы П Применяются как основополагающие части каркаса для потолка и стен.	от 95 р.
Стоечный	UD	ПС	50×50; 75х50; 100х50	П-образная форма торца, используется для оформления каркаса стен. Ставится в вертикальном направлении в направляющие профили UW.	от 150 р.
Направляющий	UW	ПН	50х40; 75х40; 100х40	Разрез П-образной формы. На эти профили крепятся прочие элементы каркаса.	от 60 р.
Потолочный направляющий	CW	ПНП	28х27	Применяется для скрепления потолочных профилей	от 65 р.
Угловой		ПУ	20х20 25х25 30х30 35х35	Уголки с перфорацией, укрепляют и выравнивают стыки у стен.	от 26 р.
Модифици рованный	UA		50x40x2 75x40x2 100x40x2 150x40x2	Вариант CW- профиля, жёсткий, имеет толстые стены.	от 110 р.
Маячковый		ПМ	6×22	Служит для выравнивания плоскости, создания откосов.	от 18 р.

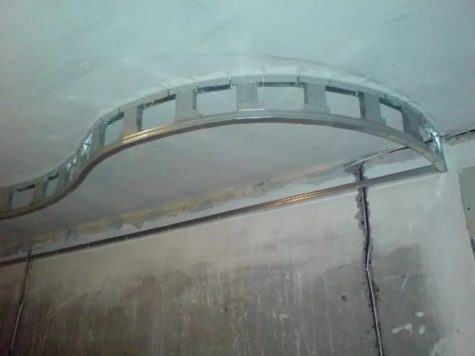

Арочный(наружный и внутренний)	CD	ПА	60х27	Применяется для изготовления конструкций с изгибами определённого радиуса	от 89 р.

Знаком «U» обозначаются элементы, имеющие ровные стенки, «C» — с выступами, прочные на изгиб, типовая длина их обычно бывают 3-4 метра.

Особенности деревянного каркаса

Производят его из бруса с поперечным сечением от 40х70 и наличием элементов 30х50, расположенных горизонтально, в основном из хвойных пиломатериалов с влажностью от 15 %, обработанных специальным антисептиком.

Достоинства:

• из положительных качеств древесины, пожалуй, можно отметить её относительную дешевизну;
• использовать подобные каркасы стоит только в сухих помещениях.

Недостатками являются:

• материал для каркаса из древесины нужно тщательно перебирать, отдавая предпочтение ровным рейкам;
• древесина разбухает в сырую погоду и коробит при этом гипсокартон, из-за этого могут появиться трещины;
• срок службы у деревянных конструкций меньше, чем у металлических. Они подвержены влиянию гнили, плесени, насекомых и уже через 10-15 лет могут прийти в негодность;
• без специальной обработки древесины не обойтись, но это только делает материал дороже.

Каркас для гипсокартона: материалы и общие принципы сборки

Для того чтобы понять принципы конструирования, согласно которым изготавливается каркас под гипсокартон, для начала необходимо тщательным образом изучить весь спектр используемого материала. Как правило, для устройства каркаса используются следующие элементы.

• Профили ud – это направляющий профиль, с помощью которого задаются плоскости будущих изделий. Следует понимать, что данный тип профиля используется не только для соединения всего каркаса с существующими поверхностями, но и для сопряжения различных плоскостей одного и того же изделия.
• Профили cd – несущий профиль. На него возлагается вес готовой конструкции – именно к нему крепится гипсокартон.

Профили ud и cd для монтажа каркаса фото

• Профили для перегородок uw и cw. В принципе, это те же самые ud и cd, только большего размера – их используют для создания перегородок из гипсокартона. Данный тип профиля производится различной ширины: 50мм, 75мм, 100мм, 125мм и 150мм.
• Соединители профилей. Существует три типа соединительных элементов, без которых монтаж каркаса для гипсокартона просто невозможен. Это прямой cd-соединитель, крестообразный cd-соединитель (в народе называется “краб”) и двухуровневый cd-соединитель, используемый для соединения несущих профилей в разных уровнях. Прямой cd-соединитель используется для удлинения несущего профиля, а крабы применяются для крестообразного их соединения.
• П-образный кронштейн. Предназначен исключительно для крепления несущих профилей к существующим стенам или потолку.

П-образный кронштейн для крепления несущих профилей фото

Быстроподвес. Используется для потолочных конструкций. Представляет собой устройство, собранное из двух элементов – спицы с петлей для крепления к потолку и оборудованной защелкой пружины, скользящей по спице. Это устройство очень практично и позволяет быстро выровнять каркас в уровне горизонта. Единственный недостаток – их невозможно использовать при малом расстоянии от потолка до существующих плит перекрытия.

Чтобы изготовить металлический каркас из гипсокартона, кроме вышеописанных элементов понадобятся крепежные изделия:

• тексы (саморез по металлу диаметром 3,5мм и длиной 9,5мм), используемые для соединения профилей между собой;
• саморезы по металлу диаметром 3,5мм и длиной 25мм для крепления гипсокартона;
• дюбели диаметром 6мм, необходимые для установки профилей и других крепежных элементов на существующие стены или плиты перекрытия.

Крепежные изделия для монтажа каркаса фото

Как проводить монтаж

Весь процесс мы разобьем на 3 части:

1. Подготовительные работы.
2. Сооружение каркаса.
3. Крепление вагонки к стене или потолку.

Помните, что важно не только соблюдение технологии, но и использование качественных материалов и инструмента. Гвозди также имеют отличия. Гвозди также имеют отличия

Гвозди также имеют отличия

Этап 1 – подготовка

Для начала вам стоит запастись всем необходимым, перечень указан в таблице.

Материал	Рекомендации по выбору
Вагонка	Используйте материал с влажностью не более 14%, иначе после крепления вы рискуете обнаружить деформированные элементы
Брусок	Из него будет создаваться каркас, чаще всего используется вариант сечением 30х30 или 40х20 мм. Материал также должен быть сухим
Гвозди	Разберемся, какими гвоздями прибивать вагонку. Для работы будет использоваться финишный вариант с уменьшенной шляпкой, длина должна быть не менее 30 мм, если отделочный материал толстый, то и все 40 мм. Отлично подходят оцинкованные гвозди, они и коррозии противостоят хорошо, а цена ниже, чем у других вариантов

Финишные гвозди – лучшее решение при креплении вагонки

Технология прибивания вагонки своими руками предполагает наличие определенного набора инструмента:

Для крепления будет использоваться обычный молоток. Использовать нужно небольшие варианты весом от 300 до 500 граммов;

Молоток есть почти в каждом доме

Чтобы не повреждать вагонку молотком, необходимо использовать специальное приспособление – добойник. С его помощью можно забивать гвозди, не ударяя по дереву;

Этап 2 – сооружение каркаса

Прежде чем прибивать вагонку, необходимо соорудить прочное основание:

Для начала вам нужно проверить основание уровнем, чтобы выяснить, насколько кривые у вас стены. Далее производится разметка линий расположения брусков. Помните простое правило – если вагонка будет крепиться вертикально, то каркас располагается горизонтально и наоборот;

Проще всего заранее набросать схему конструкции, чтобы четко представлять, как она должна выглядеть

По линиям крепится брусок, если стены ровные, то можно фиксировать его прямо к стене, а если есть неровности, то лучше закрепить подвесы через каждые 50 см. Затем подвесы загибаются, ставится брусок, выравнивается по уровню и фиксируется в нужном положении. См. также статью отделка кухни вагонкой.

С помощью подвесов выставить каркас ровно не составит труда

Этап 3 – крепление отделки

Мы пришли к главному этапу и рассмотрим, как правильно прибить вагонку. Инструкция состоит из следующих действий:

Для начала разберемся, как прибивать вагонку гвоздями вертикально. Первый элемент ставится шипом в угол и закрепляется гвоздями через паз, они располагаются под углом 45 градусов, чтобы не мешать стыковке следующего элемента.

Загоняем гвоздь несильными ударами молотка

Работа продолжается просто: шип следующего элемента вставляется в паз предыдущего, после чего через деревянный брусок элемент можно подбить поплотнее и закрепить.

Следующая планка прибивается аналогично

Теперь рассмотрим, как прибивать гвоздями вагонку при горизонтальном расположении. Тут самое главное – правильное расположение, паз всегда должен смотреть вниз, а шип вверх, тогда в выемках не будет скапливаться влага. Работа ведется сверху-вниз, так как нужно забивать гвозди в паз.

Горизонтальная отделка смотрится отлично

Если мы прибиваем вагонку через верх, то работа будет немного отличаться. В панели заранее забиваются гвозди так, чтобы они не выглядывали с обратной стороны. После этого элемент ставится на место, подбивается через кусок вагонки, и только после этого гвоздики через добойник забиваются вровень с поверхностью отделки.

Гвозди добиваются после уплотнения стыков

Надеюсь, вы разобрались, чем прибить вагонку и как это сделать правильно. Чтобы было еще понятнее, ниже показана схема, на которой показано правильное положение гвоздя, когда он и держит надежно, и стыковке следующего элемента не мешает.

Вот так выглядит технология крепления

И еще один вариант, как прибивать евровагонку. В ней, как известно, очень широкий шип, поэтому можно фиксировать элементы прямо через него. Место крепления закрывается следующей панелью, и все выглядит отлично.

Евровагонку можно крепить и так

Как соединить два профиля под углом на одном уровне

Соединение «крабом» — чаще всего используется, если необходимо соединить два профиля под углом 90 градусов. При этом используется специальный элемент именуемым в народе «крабом». Работать с ним очень просто:

• На несущих профилях делают разметку осей профилей, которые нужно состыковать. В большинстве случаев перемычки между двумя основными профилями делают через каждые 500-600 мм.
• Краб вставляется в основной несущий профиль. Вставлять деталь нужно до щелчка, который означает, что пружинные лапки зашли за бортик профиля.
• После этого краб перемещают по профилю, чтобы совместить его с отметкой.
• Далее на крабе необходимо загнуть усики на основной профиль, после чего через специальные отверстия закручивают саморезы – по 2 с каждой стороны профиля. Таким образом краб получается закрепленным на главном профиле.

Соединение потолочных профилей крабом

Аналогичные операции по монтажу краба производятся и на другом профиле, с которым нужно состыковать основной профиль. На двух соседних профилях между крабами замеряют длину профиля, который будет выполнять роль перемычки. Например, между осями двух соседних профилей расстояние составляет 600 мм. Ширина самого профиля – 60 мм. Длина профиля-перемычки, таким образом, должна составлять 600-30-30=540 мм. При этом профиль не должен входить слишком плотно – для этого его нужно нарезать, чтобы получился небольшой зазор. В нашем случае длина с учетом зазора должна составлять 530 мм. После этого отрезают перемычку необходимой длины

При этом необходимо обратить внимание на качество кромки, и при необходимости подправить ее пассатижами. Готовый профиль-перемычку вставляют в крабы на двух основных профилях, защелкивают лапками и фиксируют саморезами через загнутые ранее усики

Готовый профиль-перемычку вставляют в крабы на двух основных профилях, защелкивают лапками и фиксируют саморезами через загнутые ранее усики.

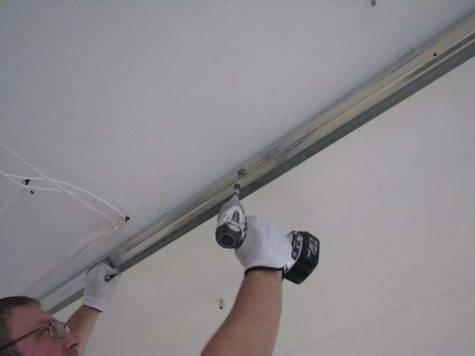

Крепление металлического профиля к потолку

Цены на профиль потолочный

Видео: Как сделать каркас под гипсокартон на потолке:

Деревянный потолок

Крепёж листов гипсокартона происходит к самому потолку. В таком случае есть несколько преимуществ:

• Ценовая политика – это дешевый метод.
• На такой вид выравнивания требуется намного меньше времени.
• Высота комнаты остается прежней. Во всяком случае, она изменяется не на 10 см., а намного меньше.

Вид деревянного потолка

Минусы такого выравнивания:

• Деревянное основание должно быть качественным. А это встречается крайне редко.
• Не каждое дерево подойдет к креплению. Есть «мягкое» дерево – тополь, которое может не выдержать нагрузку, а есть очень твердое – сосна, в которую крепление будет закрутить крайне тяжело.
• Дерево имеет свойство набухать и ссыхаться (оно дышит), это приведет к деформации ГКЛ.

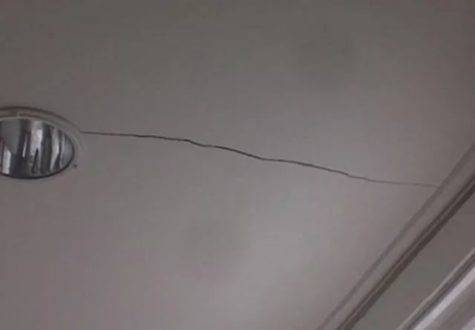

Деформация гипсокартонного потолка

Гипсокартон на деревянный потолок без каркаса в большинстве случаев крепится с помощью саморезов по дереву. Это более практично, чем соединить клей с деревом и ГКЛ.

Крепление гипсокартона к деревянному потолку

Но можно и воспользоваться мастикой. Для этого надо:

1. Прежде чем прикрепить лист его надо разрезать на 4 части.
2. Мастика наносится сначала на края листа, а далее по центру.
3. Лист с мастикой на старую штукатурку с побелкой клеить нельзя. Эта вся смонтированная конструкция в один прекрасный момент рухнет на пол.

После прикрепления гипсокартона к потолочному покрытию идет отделка с применением армированной сетки.

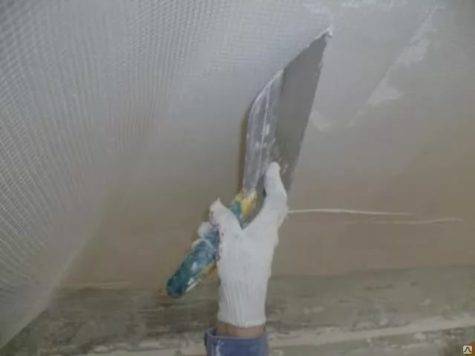

Применение армированной сетки

Металлический профиль для работы

Потолочный профиль. Высота его 2.7см., ширина 6 см. На профиле имеются «канавки», которые дают дополнительную прочность. Потолочный профиль ПП – это основание, к которому прикрепляются ГКЛ.

Направляющий профиль ПНП. Высота 2.8см., ширина 2.7см. В этом профиле есть специальные отверстия для крепления. Он крепится на стены по периметру комнаты и направляет потолочный профиль.

Арочный профиль АП. Высота 6см., ширина 2.7 см. В основном используется в криволинейных конструкциях потолков. С его помощью можно сделать волну на потолке. Этот профиль лишен специальных ребер.

Угловой профиль УП. Применяется для углов. Он омет много отверстий.

Если затевается ремонт потолка из гипсокартона на кухне, тогда следует применить оцинкованный профиль. Он практически не поддаётся коррозии.

В чем преимущества и недостатки использования гкл

Гипсокартон берётся, чтобы быстро обшить поверхности. Кроме этого его берут, чтобы провести реконструкцию. Разграничить пространство перегородками.

Преимуществ у материала много. Начать можно с параметров гипсокартона, площадь которого составляет сразу три квадратных метра (1,2мх2,5м). Закрепив несколько листов можно быстро выровнять большой участок стены, потолка. Это даёт гипсокартону большое превосходство. Другие материалы, требуют более высоких затрат трудоёмкости.

Выбрав его для отделки, можно добиться следующих результатов:

1. Получить отличный внешний вид. Наглядным доказательством служат фото, размещённые в сети. Изображения в разных ракурсах показывают, как созданная гладкая ровная поверхность позволяет быстро провести финишную отделку.
2. Ровно закрыть все места, где располагаются неравномерные углы, сопряжения.
3. Провести качественную обшивку всех конструктивных элементов мансарды.
4. Удачно обшить, замаскировать все неровности, дефектные проявления на этаже.
5. Закрыть в короба коммуникационные разводки (трубы, вентиляцию), проходящие по верху.
6. Выполнить декоративные конструкции. Здесь можно упомянуть о нишах, полках, арках, столешницах. Примеры исполнения декоративных конструкций также можно подобрать по фото. Наглядное изображение позволяет быстрее определиться с выбором.
7. Обшить, скрыть утеплитель, размещённый между стропилами, а также между стойками, направляющими каркаса, выставленного по вертикальным поверхностям. Мансарды утепляют мин плитой или пенополистиролом.
8. Отделка мансарды гипсокартоном своими руками доступна каждому. Дачники считают это самым большим преимуществом. Им нравится, что можно значительно сэкономить. Если бы процессы были слишком сложные, средства пришлось бы потратить на услуги строительных бригад.

Отрицательная сторона в работе с ГКЛ заключается в его ломкости, боязни влаги. Мансарду лучше всего обшить влагостойким гипсокартоном, поскольку в ней присутствует повышенная влажность.

Требования к пиломатериалам для обрешетки

Деревянная обрешетка из гипсокартона может иметь повышенную влажность в процессе покупки, что впоследствии может стать причиной коробления материала. Процент усадки будет меньше, если влажность материала окажется ниже 22%. Именно это значение указывает на то, что перед потребителем сухой материал. Приобретая бруски естественной влажности, можно столкнуться с риском изменения их геометрических параметров со временем. Это непременно отразится на ровности укладки гипсокартона.

Что касается деревянной обрешетки под гипсокартон, пиломатериал может принадлежать к первому или второму сорту. Материал в данном случае не должен обладать повышенной прочностью. Важным фактором при выборе является отклонение от кривизны и размеров сечения

Важно исключить материал, который имеет обзол. Но если после покупки он все же был обнаружен, следует дополнительно воспользоваться антисептиком. Его наносят в несколько слоев, не жалея состава

Его наносят в несколько слоев, не жалея состава.

Рекомендации по выбору размера брусков

Бруски для каркаса могут быть подобраны с разным сечением, чтобы сэкономить на пиломатериале. Так, опорные стойки должны быть изготовлены из изделий с минимальным сечением 75 x 25 мм. Направляющие и горизонтальные распорки могут быть установлены с использованием брусков 50 x 25 мм минимум. Значения больше указанных использовать разрешается, но меньше – нет.

Материал должен быть подобран с учетом равнозначной толщины. Разрезая бруски по длине, следует руководствоваться тем, что они должны быть меньше на 4 см, чем высота стен. Это позволит обеспечить компенсационный зазор между обшивкой и потолком. Эти промежутки после завершения монтажных работ будут перекрыты плинтусами или фасонными рейками.

Советы специалистов

• Влажность используемого в работе пиломатериала должна варьироваться в пределах от 12 до 18%.
• Если планируется установка перегородки с высотой до 4,2 м, следует использовать брус сечением 60 x 50 мм. Толщина листа при этом будет изменяться с учетом высоты стены. Если это значение составляет 2, 8 м, толщина листа должна быть равна 12,5 м. С увеличением высоты стены до 4, 2 м следует использовать 18-мм лист. А в качестве промежуточного значения выступает 14-миллиметровый лист, который подойдет для стены высотой 3,6 м.
• Осуществляя огнезащитную обработку, следует достичь показателя первой группы по вопросу пожарной безопасности.
• Шаг между стоечными брусками не должен оказаться больше 60 см.
• Если мастер не может выбрать между саморезами, шипами и гвоздями, следует предпочесть второй вариант — с его помощью можно добиться жесткого соединения.
• Минимальная толщина стены на каркасе может составить 85 мм.

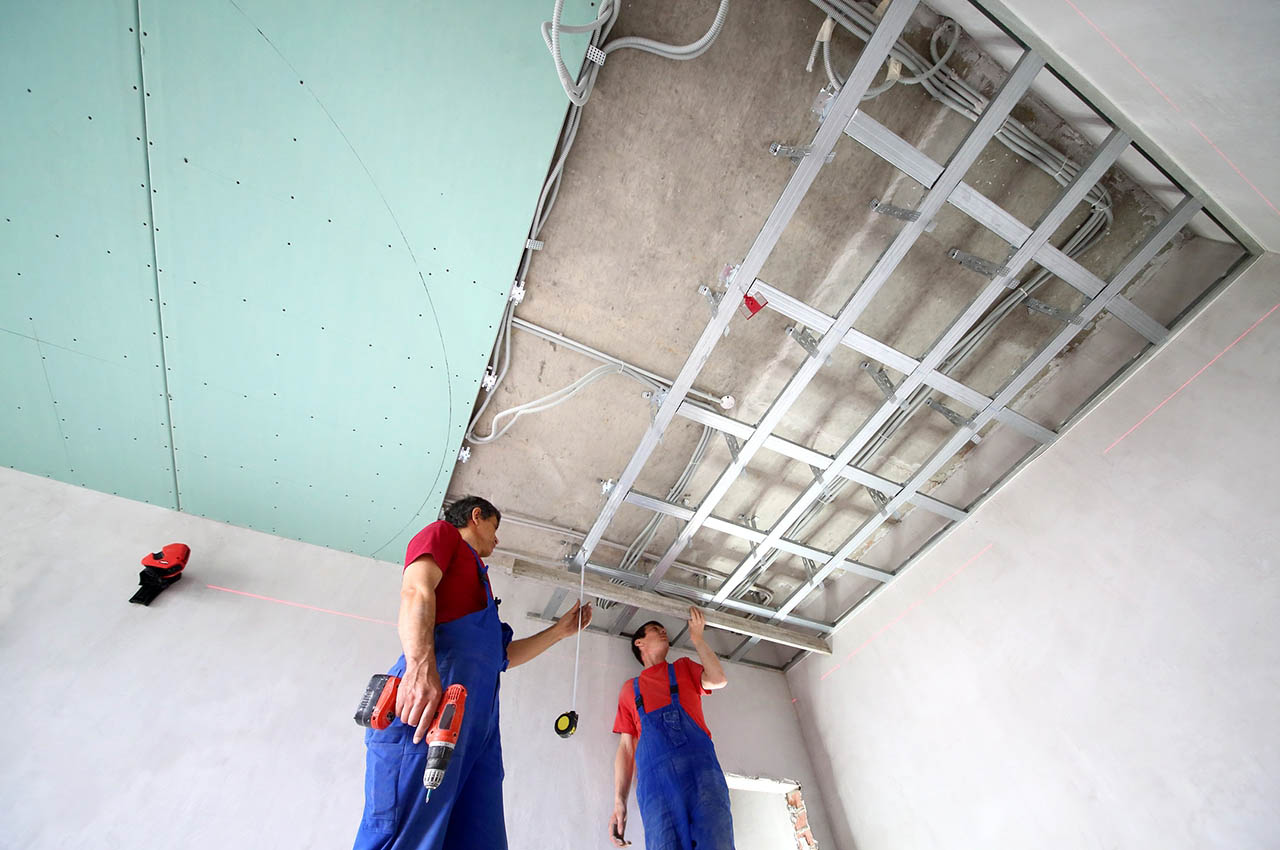

Как сделать каркас под гипсокартон на потолке: особенности монтажа

Устройство потолка из гипсокартона имеет множество особенностей и преимуществ, потому как этот материал превосходно помогает выровнять потолочное пространство. Кроме того, превосходно выглядит стена, выполненная из гипсокартона, потому как с помощью подобного материала можно сделать поверхность идеально ровной и подготовить ее к проведению последующей отделки. При обустройстве потолка важную роль играет каркас под гипсокартон.

Перед тем как провести монтажные работы каркаса из металлопрофиля, нужно подготовить такие инструменты как:

• Ножницы по металлу;
• Уровень;
• Перфоратор;
• Шуруповерт;
• Набор сверл;
• Рулетка;
• Нож по металлу.

Перед тем как начать делать обрешетку из металлопрофиля, важно определить размеры потолочного пространства и самой применяемой конструкции. После проведения разметки потолочной конструкции и подготовки всех требуемых инструментов и материалов, можно приступать непосредственно к монтажу каркаса. Монтаж каркаса обязательно нужно начинать с закрепления подвесов

Монтаж каркаса обязательно нужно начинать с закрепления подвесов.

Затем нужно тщательно закрепить основные профили потолочного каркаса для гипсокартонных листов, а потом установить специальные перемычки. Для их установки используются специальные соединительные крабы. После этого, при надобности, монтируется второй уровень, применяя двухуровневые соединители и учитывая основные правила монтажа.

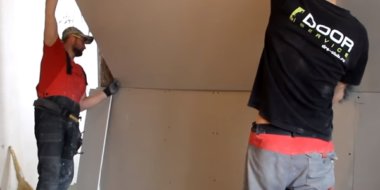

Закрепление ГКЛ

Гипсокартон очень хрупкий и может ломаться, если его фиксировать в одиночку. Самостоятельно данную работу производить достаточно затруднительно, так как листы из гипса и картона имеют достаточно большие размеры – 2,5 х 1,2 м.

Чтобы упростить процесс крепления ГКЛ лучше использовать горизонтальные подпорки горизонтальной формы.

Перед началом работы важно проверить комнаты на отсутствие сквозняков и постоянную температуру. Существует несколько основных нюансов, которые требуют особого внимания:

Существует несколько основных нюансов, которые требуют особого внимания:

½ CD-профиля должна перекрываться плитой, а на остальную его часть крепится последующий лист;на 1 гкл необходимо в среднем затратить 60 штук саморезов по металлу длиной 2,5 см.

Фиксируются они через каждые 15 см. Не нужно загонять их глубоко в гипсокартон, лучше оставлять на поверхности;для предотвращения появления трещин необходимо фиксировать гкл в шахматном порядке по горизонтали;от стен лучше сохранить отступ 3-4 мм, чтобы гипсовая потолочная поверхность «не реагировала» на перепад температур;не стоит производить многократный надрез листов гипсокартона. Это чревато увеличением расхода материала и отсутствием возможности аккуратной стыковки плит.

Разновидности профиля каркаса для гипсокартона

На сегодняшний день металлический профиль для построения каркаса выпускается различной ширины, длины, толщины. В зависимости от предназначения каркаса (стена это или потолок) подбирается подходящий для той или иной конструкции профиль. Итак, разберем основные изделия для каркаса:

• стоечный профиль — конструкция профиля выглядит в виде буквы «П» с ребрами, загнутыми вовнутрь изделия, что придает ему жесткость и устойчивость. Может монтироваться как в стенах, так и в потолочных конструкциях. Для того чтобы его установить, необходимо подобрать ему пару (направляющий профиль). Размеры стоечного профиля стандартны и подбираются в зависимости от толщины будущей стены либо потолка: 50х50 мм, 75х30 мм, 100х60 мм при длине 3-4 метра;
• профиль направляющий — конструкция профиля также выполнена в форме буквы «П» только без вогнутых вовнутрь ребер жесткости. Основное предназначение профиля — установка путем прикручивания к стене, полу, потолку; после монтажа в направляющую монтируется стоечный профиль. Размеры направляющих могут быть: 50х30 мм, 100х60 мм и прочие, длина — как правило, 3-4 метра;
• подвесы перфорированные — элемент конструкции каркаса для гипсокартона, который используется для монтажа подвесных потолков и пристенных конструкций. Используются для выравнивания горизонтальной, а также вертикальной плоскости по всей длине будущей конструкции;
• крабы — один из крепежных элементов в монтаже каркаса подвесного потолка. Используются в монтаже, когда необходимо выполнить «ячеистый» каркас потолка, что придает ему дополнительной жесткости.

Монтаж на деревянный брус

Данный вариант менее предпочтителен, чем монтаж на оцинкованные профиля. Дело в том, что дерево больше подвержено деформациям из-за перепадов температуры и особенно влажности. Если эти деформации имеют выраженный характер, то возможно появление трещин на отделанной поверхности. Чтобы минимизировать вероятность растрескивания, желательно применять сухое дерево, поскольку именно при усыхании влажных брусков происходят критичные изменения геометрии каркаса.

Последовательность установки:

• Разметка стен. Выполняется тем же способом, что и для профиля.
• Сборка обрешетки. Монтаж осуществляется согласно разметке. Брус должен присутствовать по всему периметру стен (в углах с обеих сторон), а также с учетом размеров листов на их стыках. Расстояние между рейками, как и шаг крепежа, – 60 см. Фиксация к стенам выполняется саморезами, в бетон на соответствующий крепеж. Плоскость выравнивают либо прокладками, либо монтируют на перфорированные кронштейны для профиля ГКЛ. Прокладки использовать менее предпочтительно, особенно деревянные (ДВП и подобные материалы также не приветствуются). Дереву, даже сухому, свойственны деформации, из-за чего прокладки со временем выпадают и у каркаса появляется люфт.
• Монтаж гипсокартона. Данный процесс ничем не отличается от аналогичного для оцинкованного профиля. Крепят на саморезы по дереву 30 мм. Можно использовать и более длинные, главное, чтобы не упирались в кирпичное основание.

Ниши и прочие объемные изделия: принципы построения каркаса

Каркас для декоративной ниши или арки можно назвать одним из самых сложных изделий – чтобы его соорудить, понадобится напрячь все свое воображение и накопленные знания. Монтаж объемного каркаса выполняется согласно принципам изготовления коробов. Здесь следует учитывать следующие нюансы.

• Во-первых, все углы (даже изогнутые) собираются из скрученных воедино двух направляющих профилей. При необходимости они надрезаются для закругления угла. Угловой профиль как бы расклинивается перемычками между двумя прилегающими друг к другу стенами.
• Во-вторых, это прорези. Они формируются из двух вертикально стоящих направляющих (ud), скрепленных между собой перемычками, которые ограничивают вырез по горизонтали. Если сделать наоборот, то конструкция будет ослабленной.
• В-третьих, это полки. Здесь сложного ничего нет – периметр полки набирается из ud, после чего усиливается несущими профилями.

Устройство каркаса под гипсокартон фото

Ну и в завершение этой темы скажу лишь одно – чтобы собрать объемный каркас для гипсокартона, следует комбинировать все способы, описанные выше. Одна часть может собираться по принципу установки потолка, другая, как гипсокартонные перегородки, третья, как стены, ну а для монтажа четвертой может понадобиться комбинированный вариант. В общем, подключайте весь свой технический разум и конструируйте – единых стандартов здесь нет. Главное, чтобы каркас был жестким и легко выдерживал возлагаемые на него нагрузки.

Автор статьи Александр Куликов

Разнообразие профилей для сборки каркасов на потолке

Для сооружения каркаса для потолка из ГКЛ потребуются:

• профили;
• подвесы и соединительные элементы;
• крепежные изделия.

При создании подвесной конструкции задействуют металлические профили разных типоразмеров. Если оформление потолочной поверхности будет производиться в помещениях с постоянно повышенным уровнем влажности, это обычно ванная, санузел и кухня, тогда нужно использовать оцинкованную продукцию, поскольку она более устойчива к коррозийным процессам. Подобный каркас потолка из профиля прослужит гораздо дольше и более высокая цена на него оправдает себя.

Профиль является длинным изделием, сделанным из листа металла с цинковым покрытием. Его размеры и величина сечения зависят от задач, которые ему необходимо выполнить в конструкции каркаса.

Используемые комплектующие изделия подразделяются на несколько категорий:

1. Потолочный профиль (ПП или CD). Он имеет в сечении П-образную форму, ширину 60 и высоту 27 миллиметров. На полке профиля присутствуют канавки, придающие ему повышенную прочность и требуемую жесткость. Является основным элементом каркасного потолка из гипсокартона, поскольку именно к нему прикрепляют листы материала для отделки.
2. Потолочный направляющий профиль (буквенное обозначение ПНП или UD). Имеет аналогичное сечение, но иные параметры – его высота составляет 28, а ширина 27 миллиметров. Крепят профиль данного вида вдоль периметра помещения под потолком. Выполняет направляющую функцию для ПП профилей. На нем имеются готовые отверстия под крепежные детали.
3. Арочный профиль обозначается сокращенно ПА. Его задействуют для сборки каркасов криволинейной формы, к примеру, волнообразной. ПА обычно используют при необходимости создать многоярусную гипсокартонную конструкцию. Высота изделия равна 60 миллиметров, а ширина – 27 миллиметров. У данного профиля отсутствуют продольные ребра жесткости.
4. Угловой профиль (ПУ). Это элемент небольшого размера с многочисленными отверстиями. Его используют с целью придания углам дополнительной прочности и точного соблюдения их размеров.

Обшивка каркаса гипсокартоном

После установки каркаса из металлического профиля можно приступать к закреплению листов гипсокартона. Такие изделия закрепляются к обрешётке при помощи саморезов длиной 2,5 сантиметра.

Монтаж начинается с угловой части стены, при этом с первой панели срезают тонкий край. Эта операция проводится канцелярским ножом (лист укладывают на стол, отрезают ножом необходимый кусок картона, делают излом и проводят подрезку изделия).

Для улучшения теплоизоляционных качеств дома между основной стеной и гипсокартоном укладывают плиты минеральной ваты. Сначала необходимо закреплять на каркасе цельные листы, затем куски материала. При фиксации элементов расстояние между соседними саморезами должно находится в пределах 10-15 сантиметров.

Фиксаторы закручивают с использованием шуруповёрта, при этом шляпка крепежа должна утапливаться в поверхность отделочного материала примерно на 1 миллиметр. После прикручивания всех листов поверхность шпаклюют. Когда раствор засохнет, дефектные места зачищают наждачной бумагой и наносят отделочные материалы.

https://www.youtube.com/embed

https://www.youtube.com/embed

(Visited 741 times, 109 visits today)

голоса

Рейтинг статьи
