Область применения канализационных фитингов

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

Муфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Муфта комбинированная пп

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Переходник пп

С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.

Уголок, тройник и крестовина

В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.

Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

Уголок пп

Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

Тройник пп

Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.

Крестовина пп

Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.

Обвод и компенсаторы

Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.

Обвод пп

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые  компенсаторы изготавливаются  в форме петли.

Фитинг американка

Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.

Американка пп

Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.

Краны, вентили и заглушки

Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.

Вентиль пп

В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

Кран пп

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

Заглушка пп

Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

Особенности использования фитинга на 110 мм

Когда размеры пластиковых канализационных фитингов подобраны под трубы, можно приступать к монтажу системы. Соединение элементов осуществляется методом склеивания или установкой в раструб. В последнем случае речь идет об использовании уплотнительного резинового кольца.

Клеевое соединение еще называется холодной сваркой. Оно более герметично и может использоваться даже в напорных системах. На соединительные части канализационного фитинга на 110 мм, а также соответствующие участки труб наносится клей. Под его воздействием стенки начинают размягчаться, что говорит о возможности соединения. Технология в раструб под резиновое кольцо используется на вертикальных участках трубопровода. Раструб при этом должен быть направлен вверх, против движения жидкости.

Рекомендации по монтажу канализационных фитингов

Для создания герметичной и надежной системы рекомендуется приобретать комплектующие одного производителя.

Несколько полезных рекомендаций.

• Фитинги раструбного типа легко соединяются между собой. Предварительно попробуйте собрать участок системы на полу. Проверьте плотность и прочность соединения. Идеальный вариант: труба легко входит в раструб, а чтобы достать ее, приходится прикладывать усилия.
• Для повышения герметичности места соединения рекомендуется проклеить. Внутреннюю поверхность трубных концов предварительно ошкуривают, обезжиривают и после этого промазывают клеем. Не нужно плотно прижимать детали. Должен остаться небольшой зазор для компенсации линейного расширения пластика. В канализации нет большого давления, поэтому простой склейки будет достаточно.
• Допускается монтаж канализационных фитингов без склеивания. Перед сборкой проверяют наличие уплотнительных колец и смазывают их силиконом.
• По возможности следует избегать большого количества соединений и поворотов сети. Каждый фитинг – это потенциальный участок образования засора. Также стоит свести к минимуму число поворотов на 90 градусов, лучше заменять их на два по 45 градусов.

Выбирайте канализационные фитинги у проверенных поставщиков!

Формы

Какой-то экзотики нас тут не ждет: количество способов соединения довольно ограниченно. (См. также статью Какие трубы для канализации лучше выбрать.)

В списке присутствуют:

• Уголки, служащие для поворота горизонтальной ветки или перехода с горизонта на вертикаль и обратно. Разумеется, присутствуют варианты исполнения с переходом диаметра и с углами, отличными от 90 градусов.
• Тройники и крестовины, использующиеся для разветвления сточной системы. И здесь можно встретить переходы диаметров и совмещения патрубков под разными углами.
• Муфты и компенсирующие патрубки, соединяющие прямые участки труб с раструбами и без.
• Разного рода заглушки и дефлекторы, устанавливающиеся на фановые отводы и тупиковые участки.
• Ревизии, служащие для прочистки засоров.

Компенсатор и его виды

По определению компенсатор – прибор для компенсации линейных удлинений системы труб. Каждый материал имеет индивидуальные показатели линейных расширений, поэтому компенсатор нужен не для каждой магистрали труб. Актуальность элемента повышается в случае наличия канализационной системы, запрятанной в стяжку, стену. По внешнему виду элемент представляет собой гофрированный патрубок, оснащенный с обеих сторон фланцами соединительными.

Канализационный компенсатор пластиковый показан для ремонта/замены стояка ПВХ труб без демонтажа всей системы. Представляя собой кусок изогнутой формы, компенсатор имеет сечение одинаковое с элементами магистрали и вставляется посредством вырезывания куска и вплавления компенсатора паяльной лампой.

Часто установка элемента требуется для ремонта ванной или туалетной комнаты, когда перепады уровня пола требуют подъема или опускания крестовины на стояке для обустройства угла отвода стоков в канализацию.

Размеры и рекомендации по выбору

По габаритам фасонные изделия отличаются разнообразием. Но размеры сечений канализационных труб и переходников из металла, ПВХ или других полимеров должны совпадать. При сборке канализации используют трубные отрезки:

• для внутренних магистралей – от 50 мм;
• для внешней части трубопровода – от 110 мм;
• для канализационной сетки на несколько зданий – от 315 мм;
• для централизованной общегородской системы – от 630 мм.

Чтобы правильно подобрать переходник для канализационной трубы, нужно учитывать, где этот отрезок будет располагаться. Сточные воды из ванны, душа, умывальника отводят по трубам сечением от 50 мм. Нечистоты из унитаза должны уходить по магистрали диаметром не менее 110 мм. Желательный диаметр стояков – от 150 мм.

Отправляясь за стройматериалами, создайте в масштабе чертеж канализации. Это поможет уточнить длину всех трубных отрезков, число фитингов разного типа. Чтобы не ошибиться с размерами, решите, будет фасонный элемент надеваться на трубу или вставляться внутрь ее. Если есть возможность, применяйте обводы, чтобы уменьшить количество врезок.

Цена канализационных переходников невысока: редукция может стоить от 20 до 200 рублей, отвод – от 100 до 350 рублей, тройник или крестовина – от 200 до 500 рублей, муфта – от 100 до 250 рублей. Средняя стоимость ревизий – 500 рублей.

Как правильно выбрать трубы для внутренней канализации?

Область применения – это один из самых важных критериев при выборе канализационных труб.

Для жилых помещений подойдут канализационные трубы, изготавливаемые из пластика, так как они лучше всего подходят для бытовых отходов. Также пластиковые трубы будут хороши и для хозяйственных помещений.

Если необходимо оборудовать производственное помещение, точаще всего выбирают трубы из стали либо из чугуна. Такой выбор обусловлен тем, что:

• Производственные отходы имеют различный химический состав.Не всегда пластиковые трубы могут справиться с химически агрессивными жидкостями;
• Канализационные стоки могут имеет очень высокие температуры;
• Металлические трубы имеют высокую прочность и могут выдержать сильную механическую нагрузку;
• Производственные помещения являются наиболее пожароопасными.

Разновидности фитингов для ПВХ канализации

Рассмотрим разновидности фитингов для внутренней канализации,  оборудованных резиновым уплотнительным кольцом:

1. Муфта — используется для соединения двух параллельных труб между собой, также существуют ревизионные муфты, в которых предусмотрено открываемое окошко для очистки системы.
2. Редукция (переходник между разными диаметрами) — применяется для стыковки труб, размеры которых не совпадают, а также для соединения чугунных изделий с пластиковыми.
3. Тройник — позволяет выполнить параллельное либо наклонное ответвление от основного трубопровода, выпускаются с углом наклона 45, 65 и 90 градусов.
4. Двухплоскостная крестовина — выполняет два перпендикулярных ответвления на трубы идентичных либо отличающихся диаметров, углы наклона — 45 и 90.
5. Одноплоскостная крестовина — используется для обустройства двух параллельных ответвлений, углы 45 и 90. С помощью крестовин чаще всего подводятся сливные трубы от ванн, моек и сантехнических приборов к основному стояку.
6. Отвод — позволяет выполнить поворот в укладке двух параллельных труб, углы 30, 40 и 90 градусов.
7. Компенсационный патрубок — используется при проведении ремонтных работ для замены поврежденного участка трубопровода, который предварительно вырезается.
8. Заглушка — перекрывает транспортируемую жидкость при проведении ремонта либо ревизии трубопровода.
9. Аэратор (канализационный клапан) — устанавливается на верхнюю торцевую часть канализационного стояка, блокирует выброс канализационных газов в помещение через унитаз, что может происходить вследствие воздушного разряжения внутри стояка, при котором водяной гидрозатвор высасывается из сифона.

Разновидности канализационных фитингов

Для монтажа наружной канализации, помимо того же сортамента соединительных элементов, что и при укладке внутренней системы, применяются следующие виды фасонных конструкций:

• обратный клапан — предназначен для блокировки обратного хода циркулирующей жидкости в наружном трубопроводе, им в обязательном порядке комплектуются трубы уложенные с уклоном менее 2 см;
• двухколенный сифон — соединяет две параллельные трубы, образуя изгиб на месте стыка, что создает препятствие для обратного хода канализационных газов.

Размеры канализационных фитингов и рекомендации по монтажу

Технические требования и размеры соединительных фитингов из ПВХ приведены в следующих нормативных документах:

• ГОСТ №18559 — для безнапорной канализации;
• ГОСТ №52135 — для напорных систем.

Размеры фитингов должны быть подобраны в соответствии диаметром используемых труб. На рынке представлены следующие типоразмеры фасонных конструкций для наружной канализации:

• муфты — диаметр 110-400 мм (ревизионная муфта до 315 мм), длина 12-33 см;
• отводы — ∅ 110-400 мм, расстояние между раструбами 1.5-9 см;
• тройник на 450 — ∅ 110-400, длина боковых раструбов 14-53 см, высота от торцевой части до начала выступа раструба — 14-50 см;
• обратный клапан- ∅ 110-250, длина от 30 до 52 см;
• двухколенный сифон — ∅ 110-200 мм, длина 51-82 см.

Обратный канализационный клапан

ПВХ фитинги для монтажа внутренней канализации имеют диапазон диаметров от 50 до 200 мм. Для крепления труб на стенах применяются пластиковые хомуты, которые усаживаются на несущую конструкцию с помощью двух анкеров.

Монтаж и соединение пластиковых трубопровод необходимо выполнять с соблюдением следующих требований:

1. Нарезка ПВХ труб больших размеров выполняется посредством специального инструмента — трубореза, который может быть заменен болгаркой либо ножовкой. Главное, чтобы срез был перпендикулярным оси трубы, поскольку герметичное соединение невозможно выполнить при наличии зазоров в месте стыка.
2. После резки кромку трубы необходимо очистить от заусениц с помощью напильника и наждачной бумаги.
3. При использовании склеиваемых фитингов стыкующиеся участки необходимо предварительно обезжирить, после чего можно наносить клей. Состав наносится равномерным слоем с помощью кисти, излишки клея при стыковке конструкций удаляются ветошью.
4. Если применяются фитинги с резиновым уплотнением контактирующие поверхности перед монтажом нужно покрыть силиконовым герметиком, что снизит риск образования протечек. Устанавливать трубу нужно не до упора, а так, чтобы образовывался компенсационный зазор в 1 см. Вам потребуется выполнить предварительную стыковку и сделать на трубе пометку границы вхождения.

Технология раструбного соединения канализационных труб

Если соединение труб с помощью фитингов выполнено правильно, канализационный трубопровод не будет требовать ремонта на протяжении всего срока эксплуатации.

Определение диаметра условного прохода

В независимости от материала из которого производятся канализационные трубы и сферы их предназначения они имеют действующие нормативные размеры:

1. D – наружный диаметр;
2. d – диаметр изнутри;
3. S – толщина стенки;
4. Dy – условный проход.

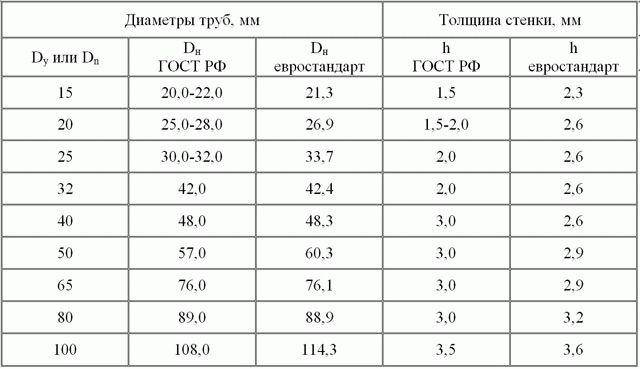

На маркировке чугунной продукции ставится знак внутреннего диаметра, в то время как на пластиковых чаще всего обозначают наружные размеры. Внешняя ширина изделия для всех категорий остается неизменной, меняется только толщина стенок. Например, если у трубы D = 33.5 мм, то S может варьировать в пределах 2.8-4 мм. От толщины стенок зависит уровень прочности изделия и устойчивость к внутреннему и внешнему давлению. Инженеры по расчетам гидродинамики, для всех внутренних диаметров, используют одну приблизительную цифру 25 мм и называют ее условным проходом.

Условный проход – это максимальная пропускная способность трубопровода. От ее величины напрямую зависит эффективность и работоспособность конструкции. При знании размеров внутреннего просвета можно правильно подобрать соединительные элементы, чтобы канализация имела целостный вид без угрозы разгерметизации.

Вся продукция отечественного и зарубежного производства имеет условный проход, наиболее подходящий к ближайшему нормативу по ГОСТ 28338-89 и ГОСТ 3262-75.

Определение диаметра условного прохода

Помимо пропускной способности канализации, также необходимо рассчитать угол ее наклона. Эти параметры напрямую зависят от размеров изделия и материала его изготовления. Формула расчета угла наклона: V× (H / D)½ ≥ K. Где:

V – скорость движения стоков;H – степень наполнения;D – внешний диаметр;K – величина шероховатости внутренних стенок, у полимеров = 0,5.

Диаметр трубы с уклоном

Чем больше уклон, тем выше скорость потока отходов. Меньше засоряется канализация и в состоянии обслужить большее количество помещений.

Соблюдение общепринятых правил организации отвода стоков гарантирует бесперебойную функциональность системы. В современных проектах все чаще практикуется скрытый тип монтажа конструкции. Это значит, что если установка произведена неверно – возникнут трудности во время ремонтных работ.

Отводы для канализации ПВХ

Канализационные линии из непластифицированного поливинилхлорида широко используется снаружи и внутри зданий, отвод канализационный 110 мм имеет стандартные углы отклонения от центральной осевой линии в 15, 30, 45, 67, 87 градусов. Канализационная линия из ПВХ имеет следующие особенности:

• Элементы рассчитаны на работу жидкостями, температура которых не превышает 45 С. и не опускается ниже — 60 С.
• Трубы имеют малый вес и внутреннюю гладкую поверхность, обеспечивающую высокую пропускную способность.
• Изделия не подвержены коррозии, устойчивы к кислотному и щелочному воздействию, нейтральны к большинству химических веществ.
• Материал имеет низкую теплопроводность, сопоставимую с теплоизоляторами — это уменьшает риск промерзания линии в зимнее время.
• Благодаря химической устойчивости материала к различным веществам, срок службы канализации из ПВХ достигает 50 лет.

Общие правила

Если решается вопрос, как соединить канализационные трубы ПВХ между собой, нужно изучить рекомендации по монтажу. Правила разработаны с учетом тонкостей эксплуатации коммуникаций. Они являются общими для труб из разных материалов:

При монтаже внутренней канализации изделия с раструбом устанавливают так, чтобы уширение на одном конце было направлено в сторону, противоположную току воды. Это делается во избежание образования засоров. При прокладке трубопровода обеспечивают небольшой уклон. Значение этого параметра зависит от типоразмера коммуникаций. Например, для изделий диаметром 50 мм обеспечивают уклон 0,035. Чем крупнее размер коммуникаций, тем меньше делается уклон. Так, для труб диаметром 100 и 150 мм значение данного параметра уменьшится, соответственно, до 0,02, 0,008. Для стыковки участков трубопровода используют фасонные элементы. Благодаря им появляется возможность изменить направление коммуникаций, сделать наклон или поворот. Если выбраны трубы из поливинилхлорида, монтаж внатяжку, с изгибами делать запрещено. При нагреве это приведет к деформации изделий. Если нужно делать поворот, используют косые тройники, полуотводы. Выводящие элементы в этих фитингах располагаются под углом 30-45°, что исключает образование засоров, переполнение и деформацию трубы при залповом сбросе. Прочистка коммуникаций на этих участках тоже выполняется без лишних затруднений. Это обусловлено тем, что при введении в трубу канализационный трос будет продвигаться только по направлению движения стоков. На участках, где устанавливаются разные фитинги, используют хомуты. Они увеличивают надежность крепления соединительных элементов в местах, где нагрузка на коммуникации повышена. При прокладке горизонтального трубопровода, который характеризуется большой протяженностью, используют дополнительные элементы крепления: хомуты, подвесы, опоры. Их устанавливают с шагом, равным 8-10 диаметрам коммуникаций. Если этого не сделать, вскоре после начала эксплуатации трубопровод провиснет. На данном участке возрастет вероятность образования засоров. При монтаже вертикально ориентированного трубопровода тоже следует использовать дополнительные элементы крепления. В данном случае применяют исключительно лишь хомуты

Важно обеспечить надежную фиксацию, поэтому крепеж должен охватывать трубу по всей длине окружности. Причем необходимо устанавливать хомуты на участке раструбного соединения. Шаг в данном случае не соблюдается

Если нужно соединить участки трубопровода из разных материалов, например ПВХ и чугун, следует учитывать отличия по степени прочности и кольцевой жесткости. Для этого применяют специальные фитинги. Запрещено выполнять монтаж по методу чеканки. Если помещение характеризуется сложной конфигурацией или нет возможности проложить прямолинейный трубопровод, нужно помнить, что количество поворотов должно быть минимальным, особенно если используется прямоугольное колено. Это увеличит вероятность образования засоров, приведет к разрушению трубопровода

Шаг в данном случае не соблюдается. Если нужно соединить участки трубопровода из разных материалов, например ПВХ и чугун, следует учитывать отличия по степени прочности и кольцевой жесткости. Для этого применяют специальные фитинги. Запрещено выполнять монтаж по методу чеканки. Если помещение характеризуется сложной конфигурацией или нет возможности проложить прямолинейный трубопровод, нужно помнить, что количество поворотов должно быть минимальным, особенно если используется прямоугольное колено. Это увеличит вероятность образования засоров, приведет к разрушению трубопровода.

Чтобы избежать ошибок, можно предварительно посмотреть видео о схеме соединения канализационной трубы.

Порядок выбора

Какие основные правила необходимо соблюдать:

потребовать у продавца сертификаты на продукцию;
выбирать товар у проверенных поставщиков;
приобретать трубы и фасонные части, выпущенные одним производителем — отклонение на миллиметры в диаметре значительно усложнят монтаж;
серые трубы и фасонные части предназначены для использования внутри отапливаемых помещений, оттенки коричневого в окраске говорят о возможности применения вне строений или под землёй;
ПВХ изделия не предназначены для монтажа в местах, открытых солнечным лучам — пластик разрушится;
отводы ПВХ и изделия из полипропилена имеют гладкие внутренние стенки, что способствует бесшумному удалению стоков и снижает вероятность накопления отложений;
чугунные трубы выбирают только для ремонта старых сетей — их цена значительно выше, они тяжелее и сложнее в установке;
если позволяет жилое помещение, предпочтительнее использовать канализационный полуотвод, снижая вероятность возникновения засоров и уменьшая возможный шум при движении стоков;
в местах поворотов устанавливают ревизии;
для стояков приобретают пластиковые отводы размером не менее 110 мм, а сливы в зависимости от подключенных источников грязной воды;
при покупке обращают внимание на сторону, куда направлены выходы, они могут быть левыми и правыми.

Определение и применение

Аксонометрическая схема (аксонометрия) – это графическое изображение вентиляционной, отопительной или воздухоохладительной системы в трех плоскостях x,y,z. В отличие от двухмерного чертежа, объемная схема даёт полное представление о расположении вентиляционной системы, и это облегчает монтаж. Она составляет часть проектной документации.

Аксонометрия вентсистемы может быть выполнена в виде ручного чертежа или с помощью современных компьютерных программ.

Технические возможности современного проектирования позволяют составлять подробные схемы в объеме, поворачивать их под разным углом, делать из аксонометрии двухмерные чертежи.

Даже мощный компьютер с чертежной программой не может в полной мере заменить грамотного проектировщика. Только профессионал понимает все тонкости работы системы вентилирования, а компьютер – это просто инструмент.
